2025年中考物理考点精讲精练第十四讲欧姆定律【考点突破】练习（有答案）

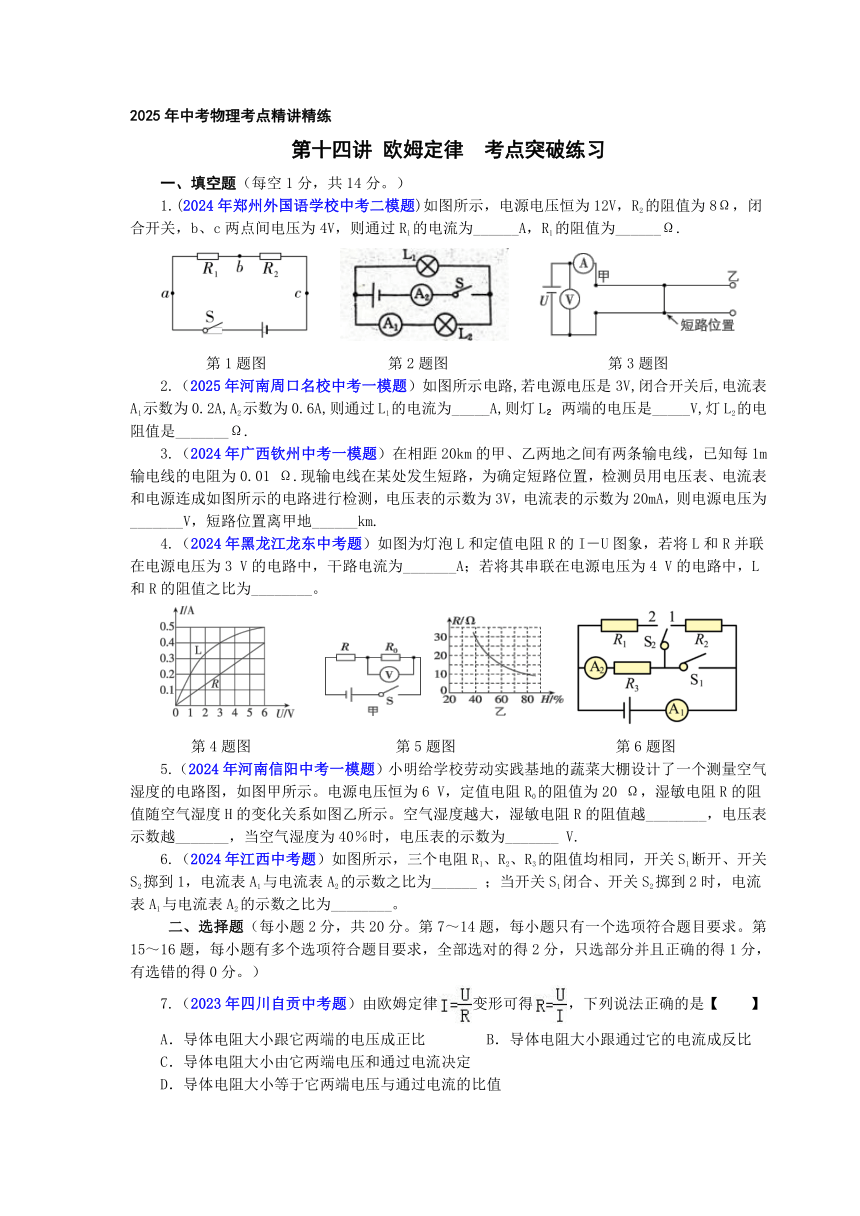

2025年中考物理考点精讲精练
第十四讲 欧姆定律 考点突破练习
一、填空题（每空1分，共14分。）
1.(2024年郑州外国语学校中考二模题)如图所示，电源电压恒为12V，R2的阻值为8Ω，闭合开关，b、c两点间电压为4V，则通过R1的电流为______A，R1的阻值为______Ω.
第1题图 第2题图 第3题图
2.（2025年河南周口名校中考一模题）如图所示电路,若电源电压是3V,闭合开关后,电流表A1示数为0.2A,A2示数为0.6A,则通过L1的电流为_____A,则灯L 两端的电压是_____V,灯L2的电阻值是_______Ω.
3.（2024年广西钦州中考一模题）在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01 Ω.现输电线在某处发生短路，为确定短路位置，检测员用电压表、电流表和电源连成如图所示的电路进行检测，电压表的示数为3V，电流表的示数为20mA，则电源电压为_______V，短路位置离甲地______km.
4.（2024年黑龙江龙东中考题）如图为灯泡L和定值电阻R的I－U图象，若将L和R并联在电源电压为3 V的电路中，干路电流为_______A；若将其串联在电源电压为4 V的电路中，L和R的阻值之比为________。
第4题图 第5题图 第6题图
5.（2024年河南信阳中考一模题）小明给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6 V，定值电阻R0的阻值为20 Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。空气湿度越大，湿敏电阻R的阻值越________，电压表示数越_______，当空气湿度为40％时，电压表的示数为_______ V.
6.（2024年江西中考题）如图所示，三个电阻R1、R2、R3的阻值均相同，开关S1断开、开关S2掷到1，电流表A1与电流表A2的示数之比为______ ；当开关S1闭合、开关S2掷到2时，电流表A1与电流表A2的示数之比为________。
二、选择题（每小题2分，共20分。第7～14题，每小题只有一个选项符合题目要求。第15～16题，每小题有多个选项符合题目要求，全部选对的得2分，只选部分并且正确的得1分，有选错的得0分。）
7.（2023年四川自贡中考题）由欧姆定律变形可得，下列说法正确的是【 】
A．导体电阻大小跟它两端的电压成正比 B．导体电阻大小跟通过它的电流成反比
C．导体电阻大小由它两端电压和通过电流决定
D．导体电阻大小等于它两端电压与通过电流的比值

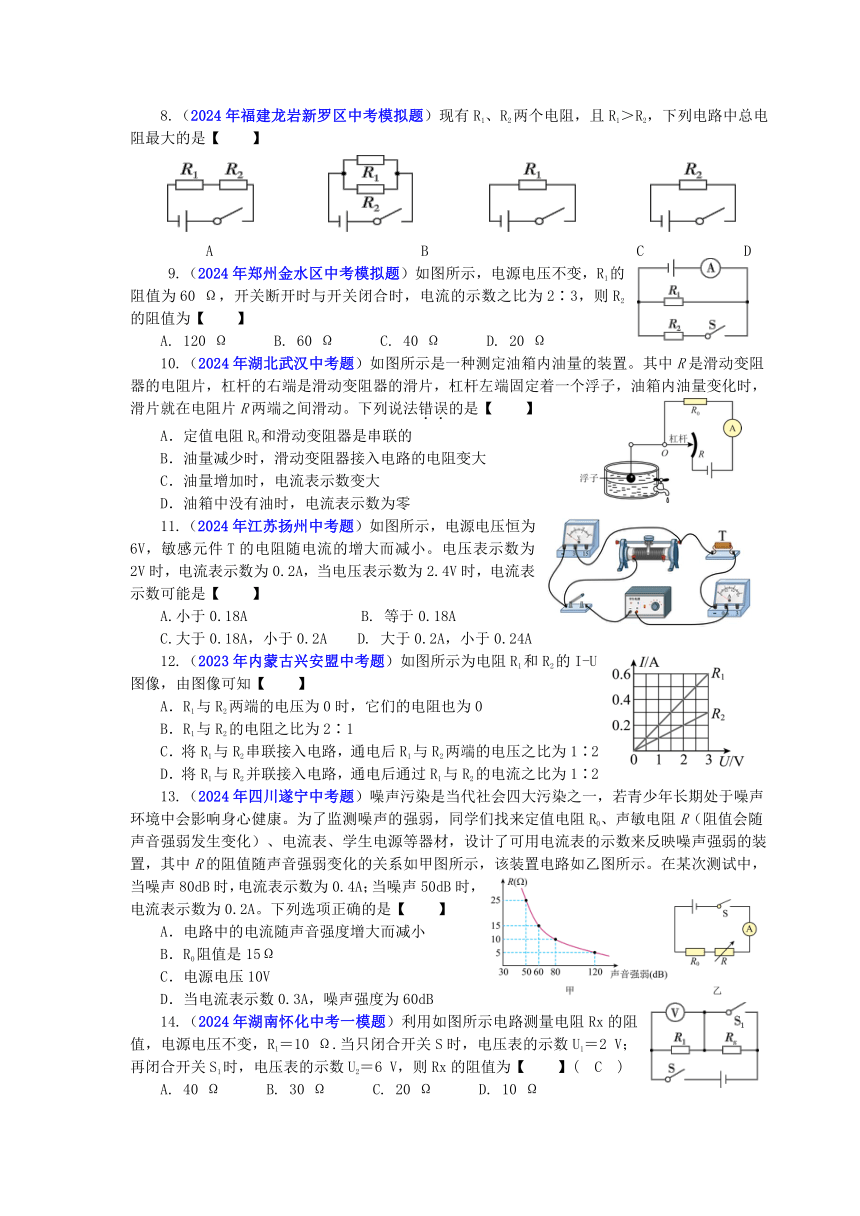

8.（2024年福建龙岩新罗区中考模拟题）现有R1、R2两个电阻，且R1＞R2，下列电路中总电阻最大的是【 】
A B C D
9.（2024年郑州金水区中考模拟题）如图所示，电源电压不变，R1的阻值为60 Ω，开关断开时与开关闭合时，电流的示数之比为2∶3，则R2的阻值为【 】
A. 120 Ω B. 60 Ω C. 40 Ω D. 20 Ω
10.（2024年湖北武汉中考题）如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，杠杆的右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端之间滑动。下列说法错误的是【 】
A．定值电阻R0和滑动变阻器是串联的
B．油量减少时，滑动变阻器接入电路的电阻变大
C．油量增加时，电流表示数变大
D．油箱中没有油时，电流表示数为零
11.（2024年江苏扬州中考题）如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流表示数可能是【 】
A.小于0.18A B. 等于0.18A
C.大于0.18A，小于0.2A D. 大于0.2A，小于0.24A
12.（2023年内蒙古兴安盟中考题）如图所示为电阻R1和R2的I-U图像，由图像可知【 】
A．R1与R2两端的电压为0时，它们的电阻也为0
B．R1与R2的电阻之比为2∶1
C．将R1与R2串联接入电路，通电后R1与R2两端的电压之比为1∶2
D．将R1与R2并联接入电路，通电后通过R1与R2的电流之比为1∶2
13.（2024年四川遂宁中考题）噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻R0、声敏电阻R（阻值会随声音强弱发生变化）、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如甲图所示，该装置电路如乙图所示。在某次测试中，当噪声80dB时，电流表示数为0.4A；当噪声50dB时，电流表示数为0.2A。下列选项正确的是【 】
A．电路中的电流随声音强度增大而减小
B．R0阻值是15Ω
C．电源电压10V
D．当电流表示数0.3A，噪声强度为60dB
14.（2024年湖南怀化中考一模题）利用如图所示电路测量电阻Rx的阻值，电源电压不变，R1＝10 Ω.当只闭合开关S时，电压表的示数U1＝2 V；再闭合开关S1时，电压表的示数U2＝6 V，则Rx的阻值为【 】(　C　)
A. 40 Ω B. 30 Ω C. 20 Ω D. 10 Ω

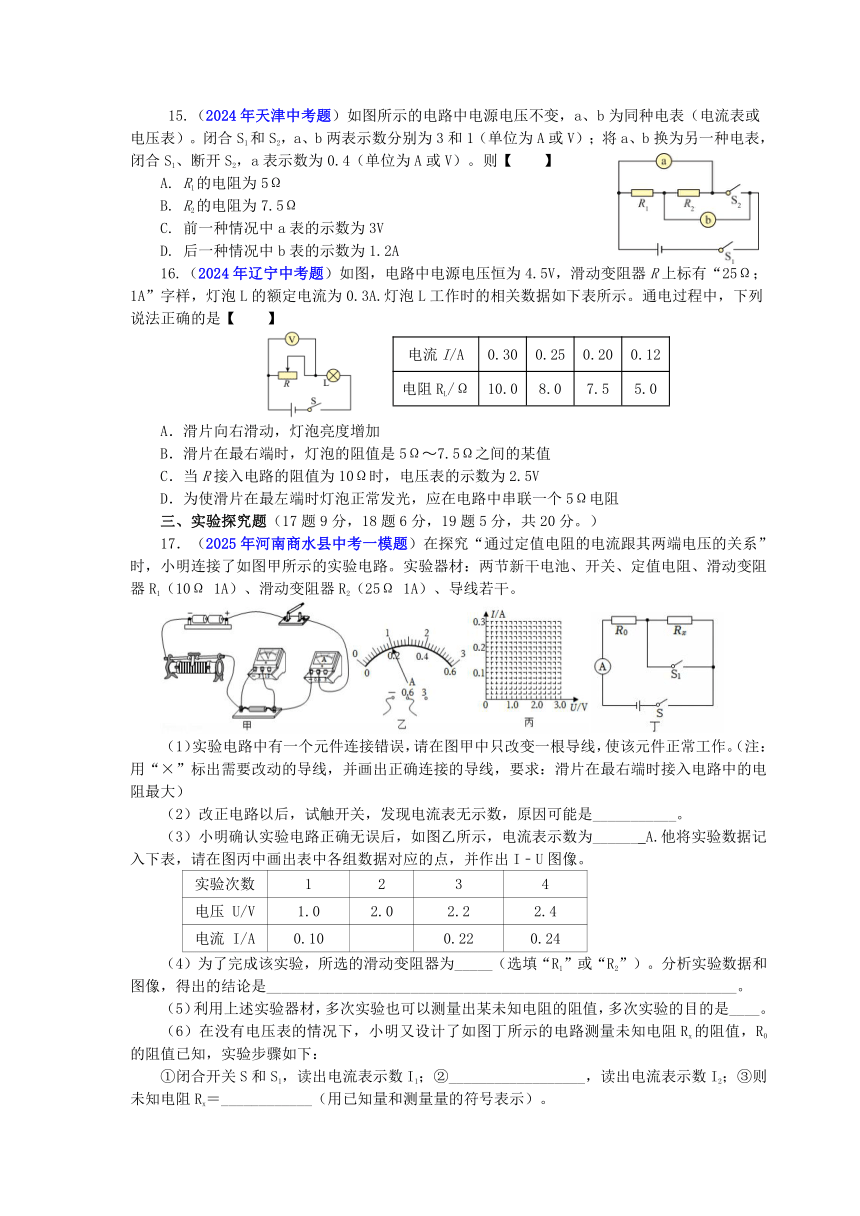

15.（2024年天津中考题）如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S1和S2，a、b两表示数分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S1、断开S2，a表示数为0.4（单位为A或V）。则【 】
A. R1的电阻为5Ω
B. R2的电阻为7.5Ω
C. 前一种情况中a表的示数为3V
D. 后一种情况中b表的示数为1.2A
16.（2024年辽宁中考题）如图，电路中电源电压恒为4.5V，滑动变阻器R上标有“25Ω；1A”字样，灯泡L的额定电流为0.3A.灯泡L工作时的相关数据如下表所示。通电过程中，下列说法正确的是【 】
电流I/A 0.30 0.25 0.20 0.12
电阻RL/Ω 10.0 8.0 7.5 5.0
A．滑片向右滑动，灯泡亮度增加
B．滑片在最右端时，灯泡的阻值是5Ω～7.5Ω之间的某值
C．当R接入电路的阻值为10Ω时，电压表的示数为2.5V
D．为使滑片在最左端时灯泡正常发光，应在电路中串联一个5Ω电阻
三、实验探究题（17题9分，18题6分，19题5分，共20分。）
17．（2025年河南商水县中考一模题）在探究“通过定值电阻的电流跟其两端电压的关系”时，小明连接了如图甲所示的实验电路。实验器材：两节新干电池、开关、定值电阻、滑动变阻器R1（10Ω 1A）、滑动变阻器R2（25Ω 1A）、导线若干。
（1）实验电路中有一个元件连接错误，请在图甲中只改变一根导线，使该元件正常工作。（注：用“×”标出需要改动的导线，并画出正确连接的导线，要求：滑片在最右端时接入电路中的电阻最大）
（2）改正电路以后，试触开关，发现电流表无示数，原因可能是___________。
（3）小明确认实验电路正确无误后，如图乙所示，电流表示数为______ A.他将实验数据记入下表，请在图丙中画出表中各组数据对应的点，并作出I﹣U图像。
实验次数 1 2 3 4
电压 U/V 1.0 2.0 2.2 2.4
电流 I/A 0.10 0.22 0.24
（4）为了完成该实验，所选的滑动变阻器为_____（选填“R1”或“R2”）。分析实验数据和图像，得出的结论是______________________________________________________________。
（5）利用上述实验器材，多次实验也可以测量出某未知电阻的阻值，多次实验的目的是____。
（6）在没有电压表的情况下，小明又设计了如图丁所示的电路测量未知电阻Rx的阻值，R0的阻值已知，实验步骤如下：
①闭合开关S和S1，读出电流表示数I1；②__________________，读出电流表示数I2；③则未知电阻Rx＝____________（用已知量和测量量的符号表示）。
18.（2025年山东东营中考一模题）某同学利用图甲所示的电路探究电流与电阻的关系，使用的实验器材有：电压恒为3V的电源，电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、20Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干。
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（2）改正好实物图后，闭合开关前，应将滑动变阻器的滑片移到 （选填“最左”或“最右”）端。闭合开关后，移动滑片时发现电流表有示数，电压表无示数。则发生故障的原因可能是 ；
（3）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为 V时，记录电流表的示数；
（4）实验可得到结论为 ；
（5）为了得到普遍规律，该同学又用50Ω的电阻进行了第5次实验，发现实验无法进行下去，为完成第5次实验，同学们提出了下列解决方案，其它条件不变的情况下，其中正确的有 。
A．换用量程更大电压表 B．增大电源电压
C．换用最大阻值更大的滑动变阻器 D．增大定值电阻两端被控制的电压
19.（2025年湖南十三市州初中学业水平考试题）学校科技创新小组的同学们在做以下实验:利用如图甲所示电路测量“小灯泡正常发光时的电阻”，待测小灯泡的额定电压为2.5V.
（1）请你用笔画线代替导线,将图甲的实物电路连接完整。
（2）闭合开关前,图中滑动变阻器的滑片P应位于________(选填“A”或“B”)端。
（3）正确接入电流表后闭合开关,发现灯泡不亮,电流表和电压表均有示数,则接下来应进行的操作是___________________________________________。
（4）问题解决后，缓慢移动滑动变阻器的滑片P,多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随其两端电压变化的图像,如图乙所示,小灯泡正常发光时的电阻为______Ω；在该图像中发现电流与电压不成正比,这是因为____________________________。
四、综合应用题（20题6分,21题10分，共16分。）
20.（2024年江西中考题）如图所示，电源两端电压为24V，电阻R为20Ω.
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、S1，若通过干路的电流为1.6A，求通过电阻R1的电流和电阻R1的阻值。
21.（2023年河南中考题）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表的量程为0～3V，轻质绝缘的压力检测板M与力敏电阻R相连，R的阻值与压力F的关系如图乙所示。闭合开关S后，试问：
（1）当检测板所受压力增大时，电压表的示数 　（选填“增大”、“减小”或“不变”）。
（2）检测板不受压力时，电压表的示数为多少？
（3）该装置所能测量的最大压力为多少？
（4）在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法。
2025年中考物理考点精讲精练
第十四讲 欧姆定律 考点突破练习参考答案
一、填空题（每空1分，共14分。）
1. 0.5 16 2. 0.4 3 15 3. 3 7.5 4. 0.6 1:3 5. 小 大 2.4 6. 1∶1 2∶1
二、选择题（每小题2分，共20分。）
7. D 8. A 9. A 10. D 11. A
12.C 13.D 14.C 15.BC 16.BCD
三、实验探究题（17题9分，18题6分，19题5分，共20分。）
17.（1）（2）定值电阻断路 （3）0.2 （4）R2 当电阻一定时，通过导体的电流与导体两端的电压成正比 （5）减小误差 （6）②闭合开关S、断开开关S1 ③
18． （1） （2）最左 定值电阻短路 （3）2 （4）在电压一定时，导体中的电流与导体的电阻成反比 （5）C
19.（1）电流表标“3”的接线柱连接灯泡左侧接线柱（或连接电压表的负接线柱） （2）A （3）移动滑动变阻器的滑片，观察小灯泡是否发光 （4）12.5 小灯泡的电阻随灯丝温度升高而增大，不是定值
四、综合应用题（20题6分，21题10分，共16分。）
20.（1）只闭合开关S，只有电阻R接入电路中，根据欧姆定律可知，通过电阻R的电流为
（2分）
同时闭合开关S、S1，电阻R和R1并联接入电路中，根据并联电路的电流规律可知，通过电阻R1的电流为IR1=I干路-I=1.6A-1.2A=0.4A （2分）
电阻R1的阻值 （2分）
21．（1）增大 （1分）
（2）由图乙可知，当检测板不受压力时，R的阻值为 R＝80Ω，
串联电路的总电阻 R总＝R+R0＝80Ω+20Ω＝100Ω，
此时电路中的电流 I＝＝＝0.06A，
由I＝可知，R0两端的电压 U0＝IR0＝0.06A×20Ω＝1.2V （3分）
（3）R0两端的最大电压 U0大＝3V
电路中的最大电流 I大＝＝＝0.15A
由I＝可知，电路中的最小总电阻：R总小＝＝＝40Ω
根据串联电路的电阻特点可知，R的最小阻值 R小＝R总小＝﹣R0＝40Ω﹣20Ω＝20Ω
由图乙可知，当R小＝20Ω时，该装置所能测量的最大压力为600N （4分）
（4）减小R0的阻值 （2分）
