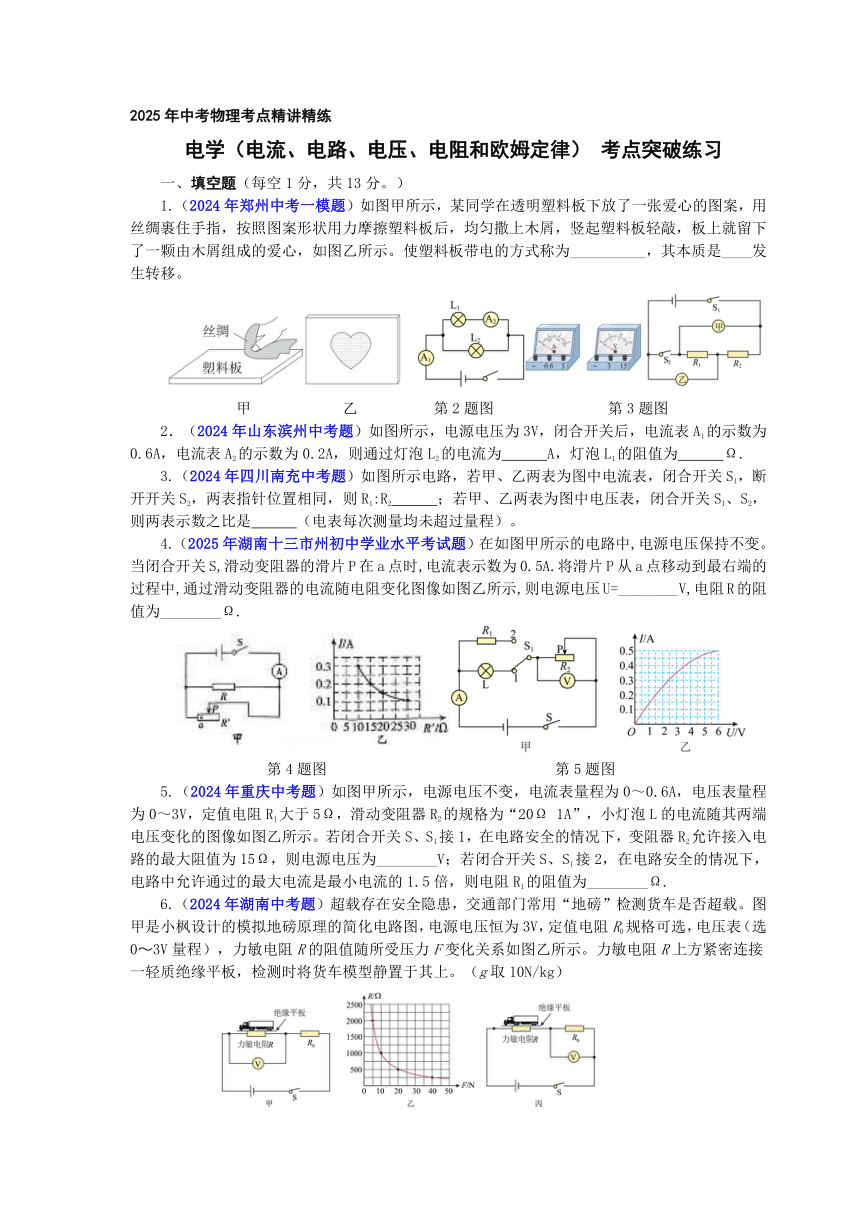

2025年中考物理考点精讲精练
电学（电流、电路、电压、电阻和欧姆定律） 考点突破练习
一、填空题（每空1分，共13分。）
1.（2024年郑州中考一模题）如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。使塑料板带电的方式称为__________，其本质是____发生转移。
甲 乙 第2题图 第3题图
2．（2024年山东滨州中考题）如图所示，电源电压为3V，闭合开关后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过灯泡L2的电流为 A，灯泡L1的阻值为 Ω.
3.（2024年四川南充中考题）如图所示电路，若甲、乙两表为图中电流表，闭合开关S1，断开开关S2，两表指针位置相同，则R1:R2 ；若甲、乙两表为图中电压表，闭合开关S1、S2，则两表示数之比是 （电表每次测量均未超过量程）。
4.（2025年湖南十三市州初中学业水平考试题）在如图甲所示的电路中,电源电压保持不变。当闭合开关S,滑动变阻器的滑片P在a点时,电流表示数为0.5A.将滑片P从a点移动到最右端的过程中,通过滑动变阻器的电流随电阻变化图像如图乙所示,则电源电压U=________V,电阻R的阻值为________Ω.
第4题图 第5题图
5.（2024年重庆中考题）如图甲所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1大于5Ω，滑动变阻器R2的规格为“20Ω 1A”，小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、S1接1，在电路安全的情况下，变阻器R2允许接入电路的最大阻值为15Ω，则电源电压为________V；若闭合开关S、S1接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻R1的阻值为________Ω.
6.（2024年湖南中考题）超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。图甲是小枫设计的模拟地磅原理的简化电路图，电源电压恒为3V，定值电阻R0规格可选，电压表（选0～3V量程），力敏电阻R的阻值随所受压力F变化关系如图乙所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其上。（g取10N/kg）
（1）若货车模型总质量为1.5kg，则其所受重力为________N；
（2）如果用图甲所示电路检测，当定值电阻R0一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越________；
（3）小枫将电压表改接到定值电阻R0两端后，如图丙所示，且将电压表2V刻度线处设置为货车模型总质量最大值，超过此刻度线代表超载。如果设定检测的货车模型总质量不超过2kg，则R0阻值应为________Ω.
二、选择题（每小题2分，共24分。第7～14题，每小题只有一个选项符合题目要求。第15～18题，每小题有两个选项符合题目要求，全部选对的得2分，只选一个并且正确的得1分，有选错的得0分。）
7.（2025年山西方山县中考一模题）将丝绸摩擦过的玻璃棒与小球A接触后,再将小球A靠近小球B,出现如图所示的情景。下列说法正确的是【 】
A.小球B可能带负电,也可能不带电
B.小球B可能带正电,也可能不带电
C.出现图中现象的原因与验电器工作原理相同
D.小球A带正电是由于它有多余电子
8.（2025年山西交口县中考一模题）新能源公交车前、后两门相当于电路开关,任意一个门没有关闭好,车都无法行驶。图中符合要求的电路是【 】
9.（2025年湖南十三市州初中学业水平考试题）轿厢是电梯用以承载、运送人员和物资的箱形空间,一般由轿底、轿壁、轿顶,轿门等主要部件构成。通常,在轿门左右两侧轿壁各有一排楼层选择按钮,分别相当于开关S1和开关S2，进入电梯的人无论按下哪一侧轿壁上同一楼层的按钮,都会使该楼层指示灯L亮起,如图所示的电路中符合设计要求的是【 】
10.（2025年天津中考一模题）如图所示，小明用三合一充电器给三部手机同时充电，下列说法错误的是【 】
A.三部手机是并联连接
B.充电时，手机电池相当于用电器
C.充电时，手机电池将化学能转化为电能
D.拔掉其中一部手机，充电器总电流变小
11.（2024年四川达州中考题）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为【 】
A．L1短路 B．L2短路
C．L1开路 D．L2开路

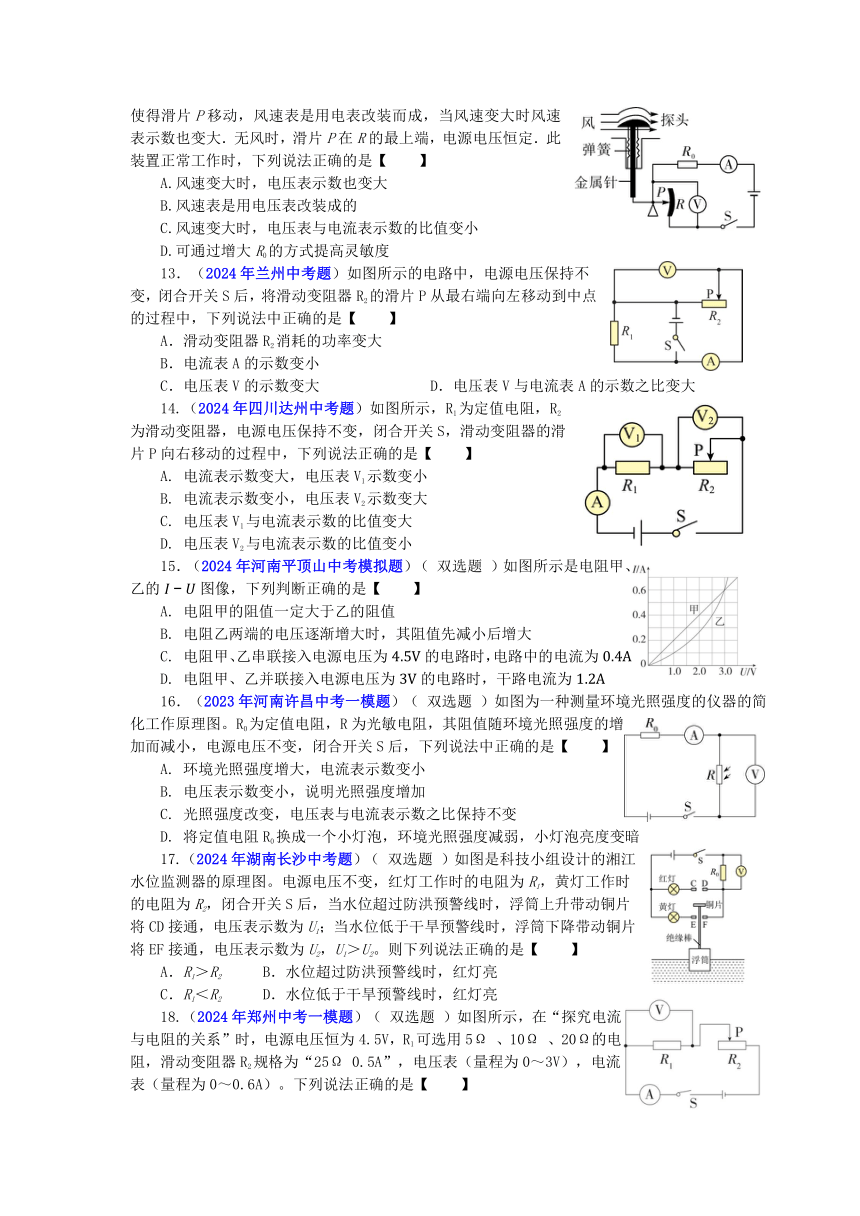

12.（2025年石家庄桥西区中考一模题）如图所示是小明自制的一种测定风速的装置，当有风吹过探头时，由于探头上、下表面空气流速不同，上、下表面产生压强差，探头带动杠杆转动，使得滑片P移动，风速表是用电表改装而成，当风速变大时风速表示数也变大．无风时，滑片P在R的最上端，电源电压恒定．此装置正常工作时，下列说法正确的是【 】
A.风速变大时，电压表示数也变大
B.风速表是用电压表改装成的
C.风速变大时，电压表与电流表示数的比值变小
D.可通过增大R0的方式提高灵敏度
13．（2024年兰州中考题）如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P从最右端向左移动到中点的过程中，下列说法中正确的是【 】
A．滑动变阻器R2消耗的功率变大
B．电流表A的示数变小
C．电压表V的示数变大 D．电压表V与电流表A的示数之比变大
14.（2024年四川达州中考题）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是【 】
A. 电流表示数变大，电压表V1示数变小
B. 电流表示数变小，电压表V2示数变大
C. 电压表V1与电流表示数的比值变大
D. 电压表V2与电流表示数的比值变小
15．（2024年河南平顶山中考模拟题）（ 双选题 ）如图所示是电阻甲、乙的图像，下列判断正确的是【 】
A. 电阻甲的阻值一定大于乙的阻值
B. 电阻乙两端的电压逐渐增大时，其阻值先减小后增大
C. 电阻甲、乙串联接入电源电压为的电路时，电路中的电流为
D. 电阻甲、乙并联接入电源电压为的电路时，干路电流为
16．（2023年河南许昌中考一模题）（ 双选题 ）如图为一种测量环境光照强度的仪器的简化工作原理图。R0为定值电阻，R为光敏电阻，其阻值随环境光照强度的增加而减小，电源电压不变，闭合开关S后，下列说法中正确的是【 】
A. 环境光照强度增大，电流表示数变小
B. 电压表示数变小，说明光照强度增加
C. 光照强度改变，电压表与电流表示数之比保持不变
D. 将定值电阻R0换成一个小灯泡，环境光照强度减弱，小灯泡亮度变暗
17.（2024年湖南长沙中考题）（ 双选题 ）如图是科技小组设计的湘江水位监测器的原理图。电源电压不变，红灯工作时的电阻为R1，黄灯工作时的电阻为R2，闭合开关S后，当水位超过防洪预警线时，浮筒上升带动铜片将CD接通，电压表示数为U1；当水位低于干旱预警线时，浮筒下降带动铜片将EF接通，电压表示数为U2，U1＞U2。则下列说法正确的是【 】
A．R1＞R2 B．水位超过防洪预警线时，红灯亮
C．R1＜R2 D．水位低于干旱预警线时，红灯亮

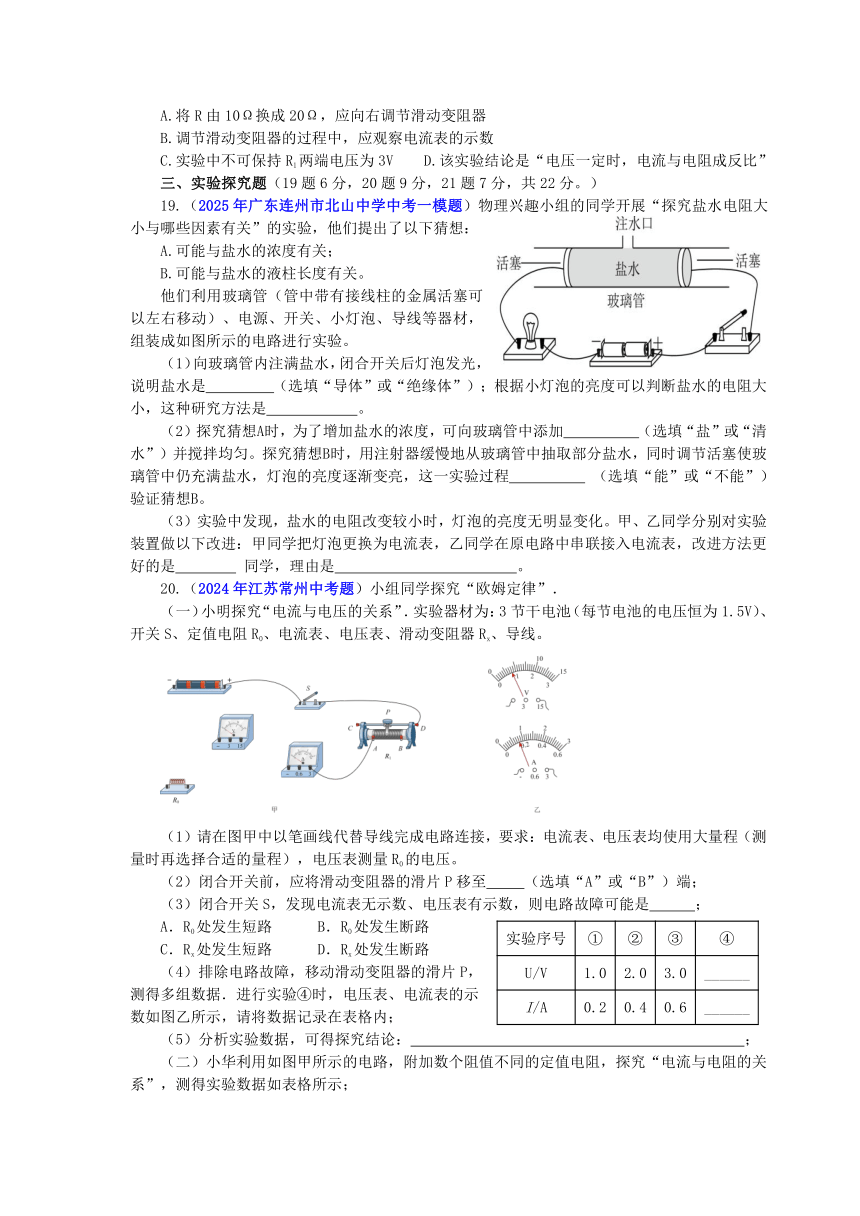

18.（2024年郑州中考一模题）（ 双选题 ）如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，R1可选用5Ω 、10Ω 、20Ω的电阻，滑动变阻器R2规格为“25Ω 0.5A”，电压表（量程为0～3V），电流表（量程为0～0.6A）。下列说法正确的是【 】
A.将R由10Ω换成20Ω，应向右调节滑动变阻器
B.调节滑动变阻器的过程中，应观察电流表的示数
C.实验中不可保持R1两端电压为3V D.该实验结论是“电压一定时，电流与电阻成反比”
三、实验探究题（19题6分，20题9分，21题7分，共22分。）
19.（2025年广东连州市北山中学中考一模题）物理兴趣小组的同学开展“探究盐水电阻大小与哪些因素有关”的实验，他们提出了以下猜想：
A.可能与盐水的浓度有关；
B.可能与盐水的液柱长度有关。
他们利用玻璃管（管中带有接线柱的金属活塞可以左右移动）、电源、开关、小灯泡、导线等器材，组装成如图所示的电路进行实验。
（1）向玻璃管内注满盐水，闭合开关后灯泡发光，说明盐水是 （选填“导体”或“绝缘体”）；根据小灯泡的亮度可以判断盐水的电阻大小，这种研究方法是 。
（2）探究猜想A时，为了增加盐水的浓度，可向玻璃管中添加 （选填“盐”或“清水”）并搅拌均匀。探究猜想B时，用注射器缓慢地从玻璃管中抽取部分盐水，同时调节活塞使玻璃管中仍充满盐水，灯泡的亮度逐渐变亮，这一实验过程 （选填“能”或“不能”）验证猜想B。
（3）实验中发现，盐水的电阻改变较小时，灯泡的亮度无明显变化。甲、乙同学分别对实验装置做以下改进：甲同学把灯泡更换为电流表，乙同学在原电路中串联接入电流表，改进方法更好的是 同学，理由是 。
20.（2024年江苏常州中考题）小组同学探究“欧姆定律”．
（一）小明探究“电流与电压的关系”．实验器材为：3节干电池（每节电池的电压恒为1.5V）、开关S、定值电阻R0、电流表、电压表、滑动变阻器Rx、导线。
（1）请在图甲中以笔画线代替导线完成电路连接，要求：电流表、电压表均使用大量程（测量时再选择合适的量程），电压表测量R0的电压。
（2）闭合开关前，应将滑动变阻器的滑片P移至 （选填“A”或“B”）端；
（3）闭合开关S，发现电流表无示数、电压表有示数，则电路故障可能是 ；
实验序号 ① ② ③ ④
U/V 1.0 2.0 3.0 ______
I/A 0.2 0.4 0.6 ______
A．R0处发生短路 B．R0处发生断路
C．Rx处发生短路 D．Rx处发生断路
（4）排除电路故障，移动滑动变阻器的滑片P，测得多组数据．进行实验④时，电压表、电流表的示数如图乙所示，请将数据记录在表格内；
（5）分析实验数据，可得探究结论： ；
（二）小华利用如图甲所示的电路，附加数个阻值不同的定值电阻，探究“电流与电阻的关系”，测得实验数据如表格所示；
实验序号 ① ② ③ ④
R/Ω 5 10 15 20
I/A 0.6 0.3 0.2 0.15
（6）小华完成实验①后进行实验②，具体操作为：首先断开开关S，将定值电阻由5Ω换成10Ω；接着闭合开关S，调节滑动变阻器的滑片P时，眼睛应观察 表直至其示数为 ；
（7）分析实验数据，可得探究结论： 。
21. （2024年四川泸州中考题）某校物理兴趣小组在课后拓展活动中对一未知电阻进行探究；选用了3V的电源、待测电阻Rx、电阻箱、电压表、开关和导线若干。
（1）连接好如图甲所示的电路后，闭合开关，电压表示数约为3V，无论怎样调节电阻箱，电压表示数几乎不变，其原因可能是 ；
（2）排除故障后，调节电阻箱，电压表示数如图乙所示，则电阻箱两端的电压为 V；此时，电阻箱示数如图丙所示，则电阻箱接入电路的阻值为 Ω，Rx的阻值为 Ω；
（3）同学们交流中发现，电阻箱接入电路的阻值不同，电压表示数不同。当电阻箱接入电路的阻值增大时，电压表示数将 （选填“变大”、“变小”或“不变”）；
（4）同学们进行了深入探究，闭合开关，多次调节电阻箱，记录电阻箱接入电路的阻值R和与之对应的电压表示数U，分别算出待测电阻Rx的阻值，求其平均值是为了 ；利用测得的多组数据，描绘出电压U随电阻R的变化关系图像如下图，其中正确的是 。
四、综合应用题（22题4分，23题7分，共11分。）
22.（2024年重庆中考题）将阻值为10Ω的电阻R1与另一电阻R2接入电源电压恒定的电路，如图所示。闭合开关S，电流表A1的示数为0.45A，电流表A2的示数为0.3A.求：
（1）通过R2的电流；
（2）电源电压。
23.(2024年海南中考题)小海对压敏电阻的特性很感兴趣，他在老师的协助下制作了一个简易电子秤，图甲为设计原理图。电源电压保持不变，R0为定值电阻，Rx为压敏电阻，重量指示表由一只量程为0～0.6A的电流表改装而成，放在Rx上的是轻质绝缘托盘，Rx的阻值与压力的关系如图乙所示。请完成下列问题。
（1）由图乙可知，压敏电阻的阻值随着压力F的增大而 ；
（2）闭合开关S后，在托盘中放置重为2N的物体时，电流表示数为0.24A；放置重为4N的物体时，电流表示数为0.6A.定值电阻R0为多大？
（3）在托盘中放置一个苹果，电流表指针指在满刻度的位置，此苹果的重力为多大？
（4）在调试过程中，发现此电子秤的量程较小，想要增大电子秤的量程，请你用学运的物理知识，在不改变原电路及元件的基础上，设计一个增大量程的简要方案。（可用简要文字、表达式、示意图进行说明）
2025年中考物理考点精讲精练
电学（电流、电路、电压、电阻和欧姆定律） 考点突破练习参考答案
一、填空题（每空1分，共13分。）
1. 摩擦起电 电子 2. 0.4 15 3. 4:1 5:4 4. 3 15 5. 4.5 40 6. 15 小 1000
二、选择题（每小题2分，共24分。）
7. C 8. A 9.C 10. C 11. A 12. C
13.A 14.B 15.CD 16.BD 17.BC 18.CD
三、实验探究题（19题6分,20题9分，21题7分，共22分。）
19.（1）导体 转换法 （2）盐 能 （3）乙 在原电路中串联接入电流表，电流表能准确测量电路中的电流，灯泡能起到保护电路的作用
20. （1） （2）B （3）B （4） 4.0 0.8 （5）电阻一定时，通过导体的电流与导体两端的电压成正比 （6）电压 3V 电压一定时，通过导体的电流与导体的电阻成反比
21.（1）电阻Rx断路 （2）0.5 5 25 （3）变小 （4）减小误差 B
四、综合应用题（22题4分，23题7分，共11分。）
22.（1）图示电路中电阻R1和R2并联，电流表A1测干路电流，电流表A2测R1的电流。
由并联电路中电流的规律得，通过R2的电流为 （2分）
（2）由欧姆定律得，R1两端的电压
电源电压等于R1两端电压U=U1=3V （2分）
23.（1）减小 （1分）
（2）托盘中放置重为2N的物体时，压敏电阻Rx受到的压力F=G=2N，
由图乙知压敏电阻Rx的阻值为90Ω，电流表示数为0.24A，
由欧姆定律得，此时压敏电阻Rx的电压为Ux=IRx=0.24A×90Ω=21.6V
托盘中放置重为4N的物体时，压敏电阻Rx受到的压力F＇=G＇=4N，
由图乙得压敏电阻Rx的阻值为30Ω，电流表示数为0.6A，
由欧姆定律得，此时压敏电阻Rx的电压为Ux＇=I＇Rx＇=0.6A×30Ω=18V
由欧姆定律得，定值电阻R0为 （2分）
此时电路的总电阻R=R0+Rx＇=10Ω+30Ω=40Ω
由欧姆定律得，电源电压为U=I＇R=0.6A×40Ω=24V （1分）
（3）在托盘中放置一个苹果时，电流表的示数为I＇＇=
由欧姆定律得，此时电路的总电阻为
此时压敏电阻Rx阻值为Rx＇＇=R总-R0=160Ω-10Ω=150Ω
由图乙得，此时压敏电阻Rx受到的压力为1N，则此苹果的重力为G＇＇=F＇＇=1N （2分）
（4）电子秤的量程增大，则压敏电阻Rx受到的压力变大，压敏电阻Rx的阻值变小，电路的总电阻变小，由欧姆定律得，电路中的电流变大，则应将电流表的量程改为大量程。 （1分）
电学（电流、电路、电压、电阻和欧姆定律） 考点突破练习
一、填空题（每空1分，共13分。）
1.（2024年郑州中考一模题）如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。使塑料板带电的方式称为__________，其本质是____发生转移。
甲 乙 第2题图 第3题图
2．（2024年山东滨州中考题）如图所示，电源电压为3V，闭合开关后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过灯泡L2的电流为 A，灯泡L1的阻值为 Ω.
3.（2024年四川南充中考题）如图所示电路，若甲、乙两表为图中电流表，闭合开关S1，断开开关S2，两表指针位置相同，则R1:R2 ；若甲、乙两表为图中电压表，闭合开关S1、S2，则两表示数之比是 （电表每次测量均未超过量程）。
4.（2025年湖南十三市州初中学业水平考试题）在如图甲所示的电路中,电源电压保持不变。当闭合开关S,滑动变阻器的滑片P在a点时,电流表示数为0.5A.将滑片P从a点移动到最右端的过程中,通过滑动变阻器的电流随电阻变化图像如图乙所示,则电源电压U=________V,电阻R的阻值为________Ω.
第4题图 第5题图
5.（2024年重庆中考题）如图甲所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1大于5Ω，滑动变阻器R2的规格为“20Ω 1A”，小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、S1接1，在电路安全的情况下，变阻器R2允许接入电路的最大阻值为15Ω，则电源电压为________V；若闭合开关S、S1接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻R1的阻值为________Ω.
6.（2024年湖南中考题）超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。图甲是小枫设计的模拟地磅原理的简化电路图，电源电压恒为3V，定值电阻R0规格可选，电压表（选0～3V量程），力敏电阻R的阻值随所受压力F变化关系如图乙所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其上。（g取10N/kg）
（1）若货车模型总质量为1.5kg，则其所受重力为________N；
（2）如果用图甲所示电路检测，当定值电阻R0一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越________；
（3）小枫将电压表改接到定值电阻R0两端后，如图丙所示，且将电压表2V刻度线处设置为货车模型总质量最大值，超过此刻度线代表超载。如果设定检测的货车模型总质量不超过2kg，则R0阻值应为________Ω.
二、选择题（每小题2分，共24分。第7～14题，每小题只有一个选项符合题目要求。第15～18题，每小题有两个选项符合题目要求，全部选对的得2分，只选一个并且正确的得1分，有选错的得0分。）
7.（2025年山西方山县中考一模题）将丝绸摩擦过的玻璃棒与小球A接触后,再将小球A靠近小球B,出现如图所示的情景。下列说法正确的是【 】
A.小球B可能带负电,也可能不带电
B.小球B可能带正电,也可能不带电
C.出现图中现象的原因与验电器工作原理相同
D.小球A带正电是由于它有多余电子
8.（2025年山西交口县中考一模题）新能源公交车前、后两门相当于电路开关,任意一个门没有关闭好,车都无法行驶。图中符合要求的电路是【 】
9.（2025年湖南十三市州初中学业水平考试题）轿厢是电梯用以承载、运送人员和物资的箱形空间,一般由轿底、轿壁、轿顶,轿门等主要部件构成。通常,在轿门左右两侧轿壁各有一排楼层选择按钮,分别相当于开关S1和开关S2，进入电梯的人无论按下哪一侧轿壁上同一楼层的按钮,都会使该楼层指示灯L亮起,如图所示的电路中符合设计要求的是【 】
10.（2025年天津中考一模题）如图所示，小明用三合一充电器给三部手机同时充电，下列说法错误的是【 】
A.三部手机是并联连接
B.充电时，手机电池相当于用电器
C.充电时，手机电池将化学能转化为电能
D.拔掉其中一部手机，充电器总电流变小
11.（2024年四川达州中考题）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为【 】
A．L1短路 B．L2短路
C．L1开路 D．L2开路
12.（2025年石家庄桥西区中考一模题）如图所示是小明自制的一种测定风速的装置，当有风吹过探头时，由于探头上、下表面空气流速不同，上、下表面产生压强差，探头带动杠杆转动，使得滑片P移动，风速表是用电表改装而成，当风速变大时风速表示数也变大．无风时，滑片P在R的最上端，电源电压恒定．此装置正常工作时，下列说法正确的是【 】
A.风速变大时，电压表示数也变大
B.风速表是用电压表改装成的
C.风速变大时，电压表与电流表示数的比值变小
D.可通过增大R0的方式提高灵敏度
13．（2024年兰州中考题）如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P从最右端向左移动到中点的过程中，下列说法中正确的是【 】
A．滑动变阻器R2消耗的功率变大
B．电流表A的示数变小
C．电压表V的示数变大 D．电压表V与电流表A的示数之比变大
14.（2024年四川达州中考题）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是【 】
A. 电流表示数变大，电压表V1示数变小
B. 电流表示数变小，电压表V2示数变大
C. 电压表V1与电流表示数的比值变大
D. 电压表V2与电流表示数的比值变小
15．（2024年河南平顶山中考模拟题）（ 双选题 ）如图所示是电阻甲、乙的图像，下列判断正确的是【 】
A. 电阻甲的阻值一定大于乙的阻值
B. 电阻乙两端的电压逐渐增大时，其阻值先减小后增大
C. 电阻甲、乙串联接入电源电压为的电路时，电路中的电流为
D. 电阻甲、乙并联接入电源电压为的电路时，干路电流为
16．（2023年河南许昌中考一模题）（ 双选题 ）如图为一种测量环境光照强度的仪器的简化工作原理图。R0为定值电阻，R为光敏电阻，其阻值随环境光照强度的增加而减小，电源电压不变，闭合开关S后，下列说法中正确的是【 】
A. 环境光照强度增大，电流表示数变小
B. 电压表示数变小，说明光照强度增加
C. 光照强度改变，电压表与电流表示数之比保持不变
D. 将定值电阻R0换成一个小灯泡，环境光照强度减弱，小灯泡亮度变暗
17.（2024年湖南长沙中考题）（ 双选题 ）如图是科技小组设计的湘江水位监测器的原理图。电源电压不变，红灯工作时的电阻为R1，黄灯工作时的电阻为R2，闭合开关S后，当水位超过防洪预警线时，浮筒上升带动铜片将CD接通，电压表示数为U1；当水位低于干旱预警线时，浮筒下降带动铜片将EF接通，电压表示数为U2，U1＞U2。则下列说法正确的是【 】
A．R1＞R2 B．水位超过防洪预警线时，红灯亮
C．R1＜R2 D．水位低于干旱预警线时，红灯亮
18.（2024年郑州中考一模题）（ 双选题 ）如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，R1可选用5Ω 、10Ω 、20Ω的电阻，滑动变阻器R2规格为“25Ω 0.5A”，电压表（量程为0～3V），电流表（量程为0～0.6A）。下列说法正确的是【 】
A.将R由10Ω换成20Ω，应向右调节滑动变阻器
B.调节滑动变阻器的过程中，应观察电流表的示数
C.实验中不可保持R1两端电压为3V D.该实验结论是“电压一定时，电流与电阻成反比”
三、实验探究题（19题6分，20题9分，21题7分，共22分。）
19.（2025年广东连州市北山中学中考一模题）物理兴趣小组的同学开展“探究盐水电阻大小与哪些因素有关”的实验，他们提出了以下猜想：
A.可能与盐水的浓度有关；
B.可能与盐水的液柱长度有关。
他们利用玻璃管（管中带有接线柱的金属活塞可以左右移动）、电源、开关、小灯泡、导线等器材，组装成如图所示的电路进行实验。
（1）向玻璃管内注满盐水，闭合开关后灯泡发光，说明盐水是 （选填“导体”或“绝缘体”）；根据小灯泡的亮度可以判断盐水的电阻大小，这种研究方法是 。
（2）探究猜想A时，为了增加盐水的浓度，可向玻璃管中添加 （选填“盐”或“清水”）并搅拌均匀。探究猜想B时，用注射器缓慢地从玻璃管中抽取部分盐水，同时调节活塞使玻璃管中仍充满盐水，灯泡的亮度逐渐变亮，这一实验过程 （选填“能”或“不能”）验证猜想B。
（3）实验中发现，盐水的电阻改变较小时，灯泡的亮度无明显变化。甲、乙同学分别对实验装置做以下改进：甲同学把灯泡更换为电流表，乙同学在原电路中串联接入电流表，改进方法更好的是 同学，理由是 。
20.（2024年江苏常州中考题）小组同学探究“欧姆定律”．
（一）小明探究“电流与电压的关系”．实验器材为：3节干电池（每节电池的电压恒为1.5V）、开关S、定值电阻R0、电流表、电压表、滑动变阻器Rx、导线。
（1）请在图甲中以笔画线代替导线完成电路连接，要求：电流表、电压表均使用大量程（测量时再选择合适的量程），电压表测量R0的电压。
（2）闭合开关前，应将滑动变阻器的滑片P移至 （选填“A”或“B”）端；
（3）闭合开关S，发现电流表无示数、电压表有示数，则电路故障可能是 ；
实验序号 ① ② ③ ④
U/V 1.0 2.0 3.0 ______
I/A 0.2 0.4 0.6 ______
A．R0处发生短路 B．R0处发生断路
C．Rx处发生短路 D．Rx处发生断路
（4）排除电路故障，移动滑动变阻器的滑片P，测得多组数据．进行实验④时，电压表、电流表的示数如图乙所示，请将数据记录在表格内；
（5）分析实验数据，可得探究结论： ；
（二）小华利用如图甲所示的电路，附加数个阻值不同的定值电阻，探究“电流与电阻的关系”，测得实验数据如表格所示；
实验序号 ① ② ③ ④
R/Ω 5 10 15 20
I/A 0.6 0.3 0.2 0.15
（6）小华完成实验①后进行实验②，具体操作为：首先断开开关S，将定值电阻由5Ω换成10Ω；接着闭合开关S，调节滑动变阻器的滑片P时，眼睛应观察 表直至其示数为 ；
（7）分析实验数据，可得探究结论： 。
21. （2024年四川泸州中考题）某校物理兴趣小组在课后拓展活动中对一未知电阻进行探究；选用了3V的电源、待测电阻Rx、电阻箱、电压表、开关和导线若干。
（1）连接好如图甲所示的电路后，闭合开关，电压表示数约为3V，无论怎样调节电阻箱，电压表示数几乎不变，其原因可能是 ；
（2）排除故障后，调节电阻箱，电压表示数如图乙所示，则电阻箱两端的电压为 V；此时，电阻箱示数如图丙所示，则电阻箱接入电路的阻值为 Ω，Rx的阻值为 Ω；
（3）同学们交流中发现，电阻箱接入电路的阻值不同，电压表示数不同。当电阻箱接入电路的阻值增大时，电压表示数将 （选填“变大”、“变小”或“不变”）；
（4）同学们进行了深入探究，闭合开关，多次调节电阻箱，记录电阻箱接入电路的阻值R和与之对应的电压表示数U，分别算出待测电阻Rx的阻值，求其平均值是为了 ；利用测得的多组数据，描绘出电压U随电阻R的变化关系图像如下图，其中正确的是 。
四、综合应用题（22题4分，23题7分，共11分。）
22.（2024年重庆中考题）将阻值为10Ω的电阻R1与另一电阻R2接入电源电压恒定的电路，如图所示。闭合开关S，电流表A1的示数为0.45A，电流表A2的示数为0.3A.求：
（1）通过R2的电流；
（2）电源电压。
23.(2024年海南中考题)小海对压敏电阻的特性很感兴趣，他在老师的协助下制作了一个简易电子秤，图甲为设计原理图。电源电压保持不变，R0为定值电阻，Rx为压敏电阻，重量指示表由一只量程为0～0.6A的电流表改装而成，放在Rx上的是轻质绝缘托盘，Rx的阻值与压力的关系如图乙所示。请完成下列问题。
（1）由图乙可知，压敏电阻的阻值随着压力F的增大而 ；
（2）闭合开关S后，在托盘中放置重为2N的物体时，电流表示数为0.24A；放置重为4N的物体时，电流表示数为0.6A.定值电阻R0为多大？
（3）在托盘中放置一个苹果，电流表指针指在满刻度的位置，此苹果的重力为多大？
（4）在调试过程中，发现此电子秤的量程较小，想要增大电子秤的量程，请你用学运的物理知识，在不改变原电路及元件的基础上，设计一个增大量程的简要方案。（可用简要文字、表达式、示意图进行说明）
2025年中考物理考点精讲精练
电学（电流、电路、电压、电阻和欧姆定律） 考点突破练习参考答案
一、填空题（每空1分，共13分。）
1. 摩擦起电 电子 2. 0.4 15 3. 4:1 5:4 4. 3 15 5. 4.5 40 6. 15 小 1000
二、选择题（每小题2分，共24分。）
7. C 8. A 9.C 10. C 11. A 12. C
13.A 14.B 15.CD 16.BD 17.BC 18.CD
三、实验探究题（19题6分,20题9分，21题7分，共22分。）
19.（1）导体 转换法 （2）盐 能 （3）乙 在原电路中串联接入电流表，电流表能准确测量电路中的电流，灯泡能起到保护电路的作用
20. （1） （2）B （3）B （4） 4.0 0.8 （5）电阻一定时，通过导体的电流与导体两端的电压成正比 （6）电压 3V 电压一定时，通过导体的电流与导体的电阻成反比
21.（1）电阻Rx断路 （2）0.5 5 25 （3）变小 （4）减小误差 B
四、综合应用题（22题4分，23题7分，共11分。）
22.（1）图示电路中电阻R1和R2并联，电流表A1测干路电流，电流表A2测R1的电流。
由并联电路中电流的规律得，通过R2的电流为 （2分）
（2）由欧姆定律得，R1两端的电压
电源电压等于R1两端电压U=U1=3V （2分）
23.（1）减小 （1分）
（2）托盘中放置重为2N的物体时，压敏电阻Rx受到的压力F=G=2N，
由图乙知压敏电阻Rx的阻值为90Ω，电流表示数为0.24A，
由欧姆定律得，此时压敏电阻Rx的电压为Ux=IRx=0.24A×90Ω=21.6V
托盘中放置重为4N的物体时，压敏电阻Rx受到的压力F＇=G＇=4N，
由图乙得压敏电阻Rx的阻值为30Ω，电流表示数为0.6A，
由欧姆定律得，此时压敏电阻Rx的电压为Ux＇=I＇Rx＇=0.6A×30Ω=18V
由欧姆定律得，定值电阻R0为 （2分）
此时电路的总电阻R=R0+Rx＇=10Ω+30Ω=40Ω
由欧姆定律得，电源电压为U=I＇R=0.6A×40Ω=24V （1分）
（3）在托盘中放置一个苹果时，电流表的示数为I＇＇=
由欧姆定律得，此时电路的总电阻为
此时压敏电阻Rx阻值为Rx＇＇=R总-R0=160Ω-10Ω=150Ω
由图乙得，此时压敏电阻Rx受到的压力为1N，则此苹果的重力为G＇＇=F＇＇=1N （2分）
（4）电子秤的量程增大，则压敏电阻Rx受到的压力变大，压敏电阻Rx的阻值变小，电路的总电阻变小，由欧姆定律得，电路中的电流变大，则应将电流表的量程改为大量程。 （1分）
