2025年广州市中考物理模拟试题
一．选择题（共7小题，满分15分）
1．（3分）关于运动和静止，下列说法正确的是（　　）
A．甲图中拖拉机和联合收割机以同样的速度前进时，以拖拉机为参照物，联合收割机是运动的
B．乙图中站在正在上升的观光电梯上的乘客认为电梯是静止的，是因为他以地面为参照物
C．丙图中站在地球上的人觉得地球同步通信卫星在空中静止不动，是因为他以自己为参照物
D．丁图中飞机在空中加油时若以受油机为参照物，加油机是运动的
2．（3分）2023年9月21日，“天宫课堂”第四课中航天员展示了一场奇妙的太空“乒乓球”大赛。乒乓球拍从地球送入太空中质量将（　　）
A．变小 B．不变 C．变大 D．不能确定
3．（3分）如图，手提起重物，桡骨在肱二头肌的牵引下绕着肘关节转动，可简化为一种费力杠杆。下列工具使用时，也属于费力杠杆的是（　　）
A．夹起食物的筷子 B．剪铁丝的钢丝钳
C．啤酒瓶的开瓶器 D．撬铁钉的羊角锤

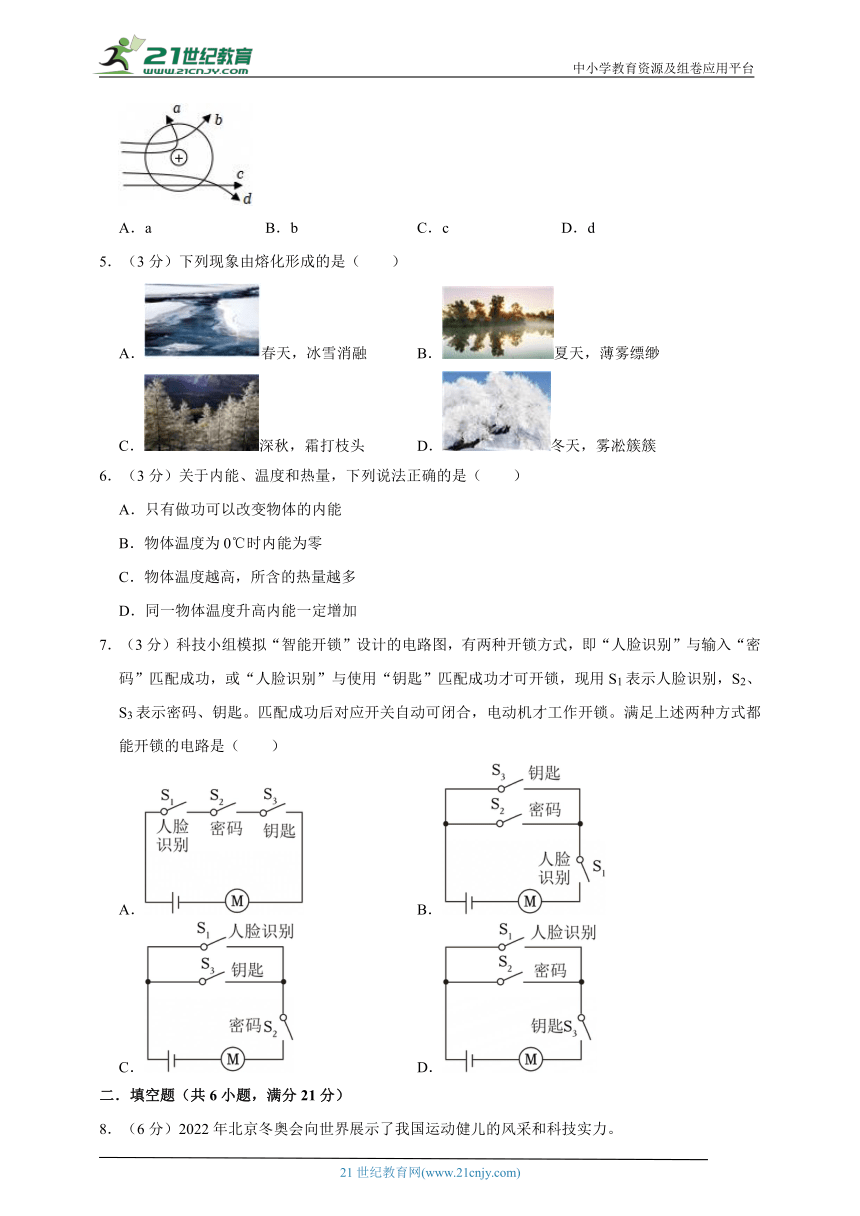

4．（3分）1911年，卢瑟福在“α粒子散射实验”的基础上提出了原子的核式结构模型。已知α粒子是一种带正电且质量较大的粒子，当用高速运动的α粒子轰击金箔时，出现了多条不同的运动轨迹，a、b、c、d是其中的四条（如图），其中能推测出金的原子核带正电且所带电荷量较大的是轨迹（　　）
A．a B．b C．c D．d
5．（3分）下列现象由熔化形成的是（　　）
A．春天，冰雪消融 B．夏天，薄雾缥缈
C．深秋，霜打枝头 D．冬天，雾凇簇簇
6．（3分）关于内能、温度和热量，下列说法正确的是（　　）
A．只有做功可以改变物体的内能
B．物体温度为0℃时内能为零
C．物体温度越高，所含的热量越多
D．同一物体温度升高内能一定增加
7．（3分）科技小组模拟“智能开锁”设计的电路图，有两种开锁方式，即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁，现用S1表示人脸识别，S2、S3表示密码、钥匙。匹配成功后对应开关自动可闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是（　　）
A． B．
C． D．
二．填空题（共6小题，满分21分）
8．（6分）2022年北京冬奥会向世界展示了我国运动健儿的风采和科技实力。
（1）冬奥会开幕式上，在国旗传递时，一个小男孩用小号吹奏的《我和我的祖国》旋律响彻全场。小号是利用空气柱 　 　发声的，号声通过 　 　传入现场观众耳中。
（2）在短道速滑混合接力赛中，我国选手任子威用力向前推出武大靖完成交接棒，使得武大靖的速度增大的同时自己的速度减小，这说明物体间力的作用是 　 　；如图所示是武大靖滑行在弯道上时的场景，此时武大靖受的力 　 　（填“是”或“不是”）平衡力。
（3）北京冬奥会量身定制的“瑞雪迎春”智能型复兴号高速动车组，在世界上首次实现了时速350公里自动驾驶功能。列车行驶中，车厢内的气压 　 　（填“高于”“低于”或“等于”）车厢外的气压。列车上设置了5G移动超高清演播室，与4G通讯相比，5G通讯电磁波传输的 　 　（填“速度更快”或“信息量更大”）。
9．（3分）《本草纲目》记载：“琥珀如血色（如图），以布拭热，吸得芥子者真也”。“拭”指摩擦，“以布拭热”是通过 　 　（选填“做功”或“热传递”）的方式改变琥珀的内能。“吸得芥子”是由于琥珀因摩擦而带 　 　，从而具有了 　 　轻小物体的性质。
10．（3分）物理应用于生活。厨房中常在光滑的瓷砖上用到免打孔挂钩，使用时将吸盘用力按压到瓷砖上，由于 　 　的作用，挂钩将“吸”在瓷砖表面；刮大风时，当风沿着窗外的墙面吹过，窗口悬挂的窗帘会飘向窗外，这是由于窗外空气的流速大、压强 　 　（选填“大”或“小”）造成的；由于窗户关闭不紧，大风一吹，会发出“呜呜”的啸叫声，这是由于物体 　 　产生的。
11．（3分）鹊桥二号中继星是嫦娥六号与地球之间的“通信桥梁”，鹊桥二号中继星是通过 　 　传递信息的。嫦娥六号利用太阳能电池供电，太阳能属于 　 　能源，太阳能的优点是 　 　（写出一点即可）。

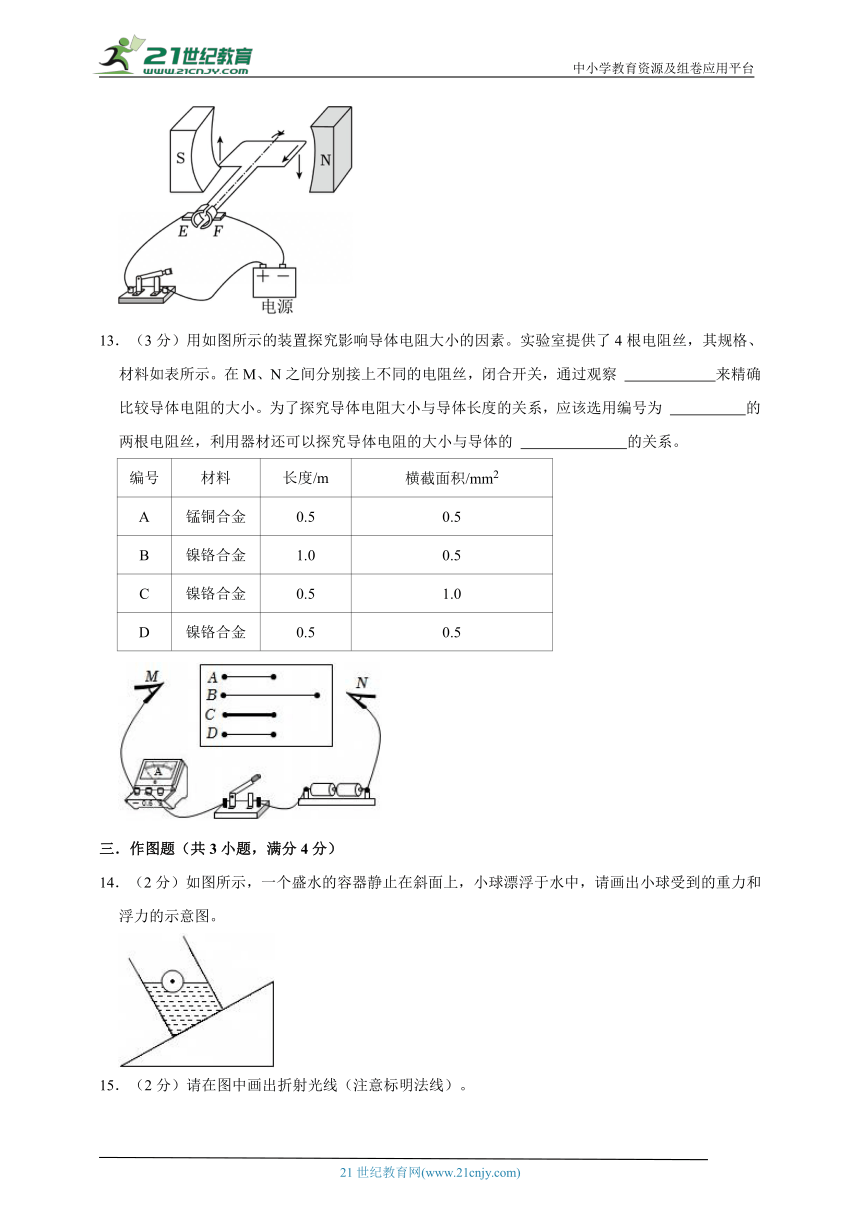

12．（3分）如图所示的直流电动机工作示意图中，E、F两个半铜环被称为 　 　，其作用是在线圈转过平衡位置时自动改变线圈中的 　 　，从而实现通电线圈在磁场中持续转动。
13．（3分）用如图所示的装置探究影响导体电阻大小的因素。实验室提供了4根电阻丝，其规格、材料如表所示。在M、N之间分别接上不同的电阻丝，闭合开关，通过观察 　 　来精确比较导体电阻的大小。为了探究导体电阻大小与导体长度的关系，应该选用编号为 　 　的两根电阻丝，利用器材还可以探究导体电阻的大小与导体的 　 　的关系。
编号 材料 长度/m 横截面积/mm2
A 锰铜合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 镍铬合金 0.5 0.5
三．作图题（共3小题，满分4分）
14．（2分）如图所示，一个盛水的容器静止在斜面上，小球漂浮于水中，请画出小球受到的重力和浮力的示意图。
15．（2分）请在图中画出折射光线（注意标明法线）。

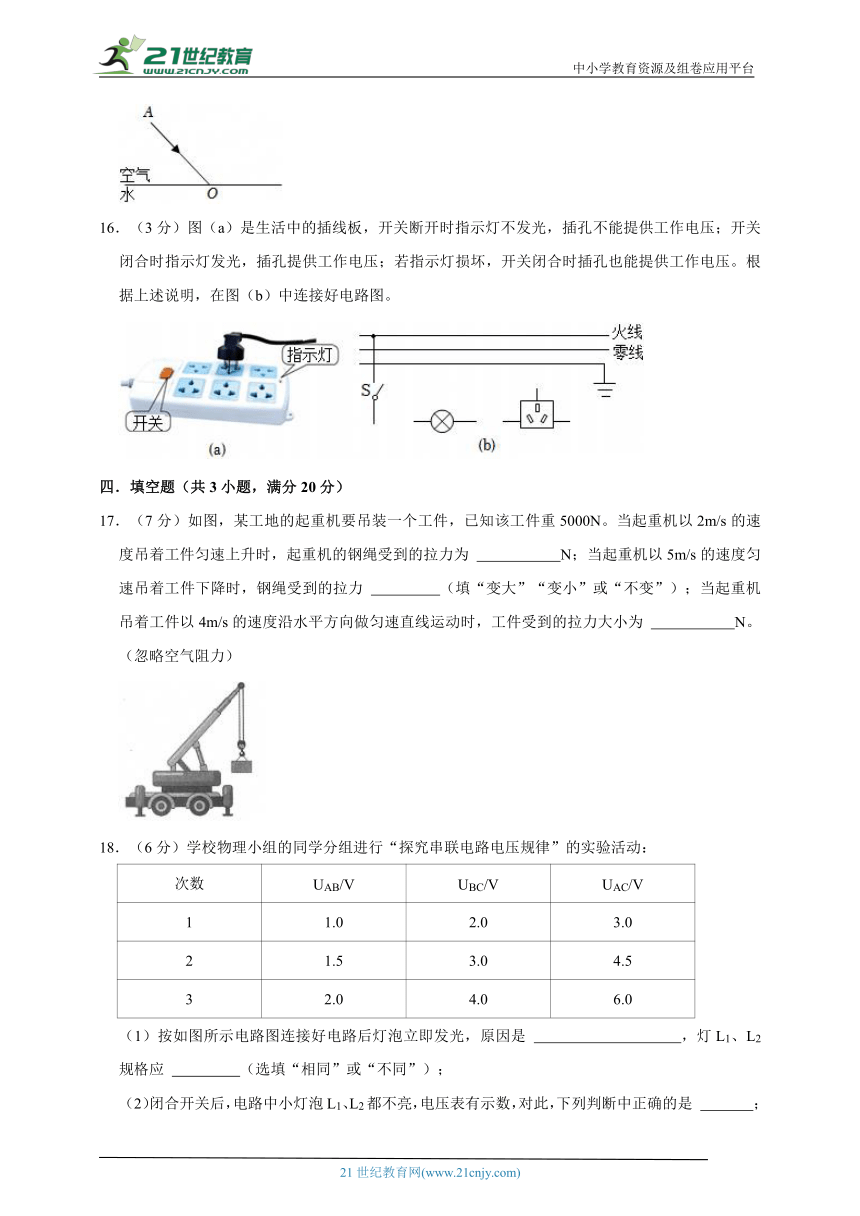

16．（3分）图（a）是生活中的插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图（b）中连接好电路图。
四．填空题（共3小题，满分20分）
17．（7分）如图，某工地的起重机要吊装一个工件，已知该工件重5000N。当起重机以2m/s的速度吊着工件匀速上升时，起重机的钢绳受到的拉力为 　 　N；当起重机以5m/s的速度匀速吊着工件下降时，钢绳受到的拉力 　 　（填“变大”“变小”或“不变”）；当起重机吊着工件以4m/s的速度沿水平方向做匀速直线运动时，工件受到的拉力大小为 　 　N。（忽略空气阻力）
18．（6分）学校物理小组的同学分组进行“探究串联电路电压规律”的实验活动：
次数 UAB/V UBC/V UAC/V
1 1.0 2.0 3.0
2 1.5 3.0 4.5
3 2.0 4.0 6.0
（1）按如图所示电路图连接好电路后灯泡立即发光，原因是 　 　，灯L1、L2规格应 　 　（选填“相同”或“不同”）；
（2）闭合开关后，电路中小灯泡L1、L2都不亮，电压表有示数，对此，下列判断中正确的是 　 　；
A．灯L1断路；
B．灯L2断路；
C．开关S断路；
D．灯L1短路。
（3）排除故障后小明分别测出AB、BC、AC间的电压并记录在上面表格中，发现串联电路的电压规律：　 　（用字母表示）。由表中实验数据可知：小明同学主要通过 　 　（选填“A”或“B”）方式来多次实验。
A．更换不同规格的小灯泡；
B．更换不同的电源。
19．（7分）小文在海边拾到一块漂亮的小石块，她想测出小石块的密度，做了下面的实验。
（1）把托盘天平放在水平桌面上，将游码移到标尺左端零刻度处，发现指针偏向分度盘的左侧，此时应该把平衡螺母向 　 　（选填“左”或“右”）调节，才能使天平平衡；
（2）小文测量小石块的质量和体积的读数如图所示，请你帮她算出物质的密度为 　 　kg/m3；
（3）小文不慎将量筒打碎了，小明说，没有量筒我们也能测石块的密度。小明先测出小石块的质量为m，并找出一个空烧杯，然后进行下列的操作：
①在空烧杯中装上适量的水，用天平测出水和烧杯的总质量为m1
②将小石块浸没烧杯中，在水面处做好标记
③将石块取出，向烧杯中缓慢加水至标记处，之后用天平测出其总质量为m2，根据上述实验步骤，石块的密度为 　 　（请用m，m1，m2，ρ水表示）。
五．计算题（共2小题，满分13分）
20．（7分）如图所示是正在航拍的无人机，利用遥控器可控制它运动和工作。无人机的最大上升速度为5m/s，机身质量为12kg，求：
（1）无人机升高20m，至少要多长时间？
（2）无人机从20m高处降落到地面，重力做功是多少？
21．（6分）电饭锅是家中常用的用电器，如表所示是小鑫家中一台电饭锅的铭牌，其内部简化电路如图甲所示，S0为温控开关，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。求：
额定电压 220V
额定功率 加热挡 1044W
保温挡 44W
（1）电饭锅正常工作处于保温状态时，10min内消耗的电能是多少？
（2）电饭锅正常工作处于加热状态时，电热丝R1的阻值是多少？
（3）小鑫断开家中其他用电器，只让电饭锅处于加热状态工作6min，家里如图乙所示的电能表的转盘转过300r，则电饭锅此时的实际加热功率是多少？
六．实验探究题（共3小题，满分18分，每小题6分）
22．（6分）最近天气转凉，同学们上学带上了保温杯，它能有效地保持水的温度。小明对保温杯的保温效果与什么因素有关产生了兴趣，于是他取了6个完全相同的保温杯（容积为2L），设计了以下实验进行探究。实验操作如下：
在6个保温杯中，分别倒入体积不同、初温为100℃的热水，盖好盖子放在相同的环境中，4小时后打开盖子，用温度计分别测出每杯中水的温度，最后计算出每杯中水降低的温度。
（1）实验中保温杯的保温效果通过比较 　 　来反映。
（2）请你帮助小明设计记录数据的表格。
（3）根据表格中的数据，用描点法绘出水降低的温度与盛水量的关系图像，如图所示，分析图像可得到初步结论：　 　。
（4）小明发现同学们带的保温杯的大小、材料有所不同，他还想进一步探究，请你帮他提出一个可探究的科学问题：　 　。
23．（6分）某自助餐厅有一个电子秤，其电路原理如图甲所示，R1是一个定值电阻。经过多次实验，电阻R与盘中食物的质量关系如图乙所示。已知电源电压为12V且保持不变。求：（1）当盘中无食物时，电流表示数为I1＝0.02A，求R1的阻值；
（2）当盘中有食物时，电流表示数为I2＝0.03A，求食物质量；
（3）若用电压表取代电流表显示电子秤示数，想达到相同的效果，电压表应并联在 　 　两端。（填“R1”或“R2”）
24．（6分）阅读短文，回答问题。
手机无线充电
生活中常见的手机无线充电主要方式为电磁感应充电，原理如图甲所示，交变电流通过无线充电板（送电线圈）产生磁场，手机（受电线圈）放在无线充电板上就能充电，并将电能储存到手机的锂电池内，这种无线充电的主要优势是在近距离时效率可达90%，现在很多手机都搭配了超级无线快充功能，在快充过程中的不同阶段中充电功率会根据电池的电量进行调整，我国某品牌智能手机使用标称电压3V，容量4400mA h的电池，采用超级快充技术，不到10min就可把电池的电量充达一半，极大地方便了人们使用。
虽然电磁感应式无线充电具有便捷、高效等优点，但充电效率也受到多种因素影响，系统的发热程度、环境干忧物，线圈材料的电阻、对齐相对位置等都会影响能量传输的效率，只有当线圈完全对齐时才能实现高效率的充电。
（1）给电池充电的过程中，将 　 　转化为化学能，电池相当于 　 　（选填“用电器”或“电源”）；
（2）手机在无线充电时，手机中的受电线圈会产生感应电流，该过程与 　 　（选填“发电机”或“电动机”）工作原理相似；
（3）如图2所示哪个选项是正确的充电方式并能提高充电的效率 　 　；
（4）标有“输出11V，6A”字样的充电器给电池充电，设充电器工作时输入功率保持不变，充电效率为80%，则选用该充电器将上述手机电池从零到充满电需要 　 　min；
（5）利用USB充电电流电压显示计来实时测量充电过程中充电器输出的电流和电压，并绘制如图乙、丙所示图像，若充电的导线的阻值为0.05Ω，前20min导线产生的热量为 　 　。
参考答案
一．选择题（共7小题，满分15分）
1．解：A、拖拉机和联合收割机以同样的速度前进时，以拖拉机为参照物，联合收割机相对于拖拉机的位置没有发生变化，所以是相对静止的，故A错误；
B、站在正在上升的观光电梯上的乘客认为电梯是静止的，是因为他以身边的乘客为参照物，他们之间的相对位置没有发生变化。若以地面为参照物，电梯与地面之间的位置发生了变化，是运动的，故B错误；
C、站在地球上的人如果以自己为参照物，自己与地球同步通信卫星的相对位置没有发生改变，所以觉得地球同步通信卫星在空中静止不动，故C正确；
D、加油机在空中给受油机加油时，若以受油机为参照物，加油机相对于受油机的位置没有发生变化，所以它们是相对静止的，故D错误。
故选：C。
2．解：质量与位置无关，所以乒乓球拍从地球送入太空中质量不变。
故选：B。
3．解：A、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A正确；
B、钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故B错误；
C、开瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故C错误；
D、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误。
故选：A。
4．解：A.α轨迹反映α粒子有较大偏转，α粒子带正电，由同种电荷相互排斥可知，金的原子核带正电且所带电荷量较大，故A符合题意；
BD.b和d轨迹反映α粒子发生偏转，α粒子带正电，由同种电荷相互排斥可知，金的原子核带正电且越靠近原子核，受力越大，故BD不符合题意；
C.c轨迹反映α粒子没有发生偏转，说明原子内部存在较大空间，原子核所占体积很小，故C不符合题意。
故选：A。
5．解：A、冰雪消融是固态变成液态，是熔化现象，故A正确；
B、雾是水蒸气遇冷凝结成小水滴，是液化现象，故B错误；
C、霜是水蒸气遇冷凝华形成的小冰晶，故C错误；
D、雾凇是水蒸气遇冷直接变成的小冰晶，是凝华现象，故D错误。
故选：A。
6．解：A、做功和热传递都可以改变物体的内能，故A错误；
B、一切物体都有内能，温度为0℃的物体也有内能，故B错误；
C、热量是一个过程量，不能说“某物体含有或具有多少热量”，故C错误；
D、内能与物体的质量、温度和状态均有关，温度升高物体内能一定增加，故D正确。
故选：D。
7．解：根据题意知，“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁，电动机M工作，即只要有一个条件满足，电动机就工作，所以“人脸识别”开关与电动机应在干路上，“密码”开关与“钥匙”开关并联，故ACD不符合题意，只有B符合题意。
故选：B。
二．填空题（共6小题，满分21分）
8．解：（1）小号是利用空气柱振动发声的，号声通过空气传入现场观众耳中；
（2）交接棒时任子威给武大靖一个推力，武大靖给任子威一个反作用力，武大靖的速度增大的同时任子威的速度减小，这是利用了力的作用是相互的；
武大靖为了提高成绩，在过弯道时也尽量不减速，同时会向弯道内侧倾斜身体，此时他运动的方向发生了变化，受到的是非平衡力；
（3）列车匀速行驶时，车窗外面空气流速大，气压小，所以窗外的气压小于窗内的气压；
电磁波在真空中传播速度是c＝3×108m/s是不变的，5G通讯传输的信息量约为4G的10倍，频率越高，相同时间内传输的信息就越多。
故答案为：（1）振动；空气；（2）相互的；不是；（3）高于；信息量更大。
9．解：改变内能的方法是做功和热传递，“以布拭热”是通过做功的方式改变琥珀的内能。“吸得芥子”是由于琥珀因摩擦得到电子而带电，从而而吸引轻小的芥子。
故答案为：做功；电；吸引。
10．.解：（1）将吸盘用力按压到瓷砖上时，吸盘内的空气被排出，在大气压强的作用下吸盘被压在瓷砖上，从而使得挂钩“吸”在瓷砖表面；
（2）当风沿着窗外的墙面吹过时，窗外的空气流速大、压强小，窗内的空气流速小，压强大，窗帘在压强差的作用下会飘向窗外。
（3）声音是物体振动产生的，“呜呜”的啸叫声是空气振动产生的。
故答案为：大气压强；小；振动。
11．解：电磁波可以在真空环境中传递信息，因此“鹊桥”中继星是通过电磁波传递信息的；太阳能是可再生能源。太阳能的优点是不污染环境。
故答案为：电磁波；可再生；不污染环境。
12．解：E、F两个半铜环被称为换向器；“换向器”起了关键的作用，它能使线圈刚刚转过平衡位置时就自动改变线圈中的电流方向，从而实现通电线圈在磁场中的连续转动。
故答案为：换向器；电流方向。
13．解：在电路中的M、N之间分别接上不同的电阻丝，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，因此闭合开关后，通过观察电流表的示数来比较导体电阻的大小，这种方法叫转换法；
为了探究导体电阻大小与长度的关系，应控制导体材料与横截面积相同，而长度不同，由图可知，应选编号为B、D的两根电阻丝进行实验；
由于A、D长度与横截面积相同，而材料不同，所以可以探究导体电阻的大小与导体的材料的关系；由于C、D长度与材料相同，而横截面积不同，所以可以探究导体电阻的大小与导体的横截面积的关系。
故答案为：电流表示数；B、D；材料、横截面积。
三．作图题（共3小题，满分4分）
14．解：小球漂浮在液体中，小球受到竖直向下的重力和竖直向上的浮力作用，由于小球处于漂浮状态，则小球的重力与浮力的大小相等，所以重力和浮力的线段长度相等，则从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮；从重心开始竖直向下画一条带箭头相等的线段表示出重力，并标出G；如下图所示：
15．解：过入射点垂直于界面作出法线，再根据光从空气斜射入水中时，折射角小于入射角，在法线右侧的水中画出折射光线，如图所示：
16．解：
由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；
三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示：
四．填空题（共3小题，满分20分）
17．解：起重机吊起工件时，工件只受重力和起重机对工件的拉力的作用；工件的重力G＝5000N，工件在静止或匀速上升、匀速下降、沿水平方向匀速运动时都是平衡状态，都受平衡力作用，所以工件受到的拉力和重力都是一对平衡力，即工件受到的拉力都等于5000N，保持不变。
故答案为：5000；不变；5000。
18．解：（1）按如图所示电路图连接好电路后灯泡立即发光，说明此时电路处于接通状态，原因是连接电路时，开关没有断开；为了得到普遍规律，灯L1、L2规格应不同；
（2）由电路图得，两灯串联，电压表测量小灯泡L1电压，闭合开关后，电路中小灯泡L1、L2都不亮，电压表有示数。
A、灯L1断路，两灯都不亮，电压表与电源相连接，电压表有示数，故A正确；
BC、灯L2断路、开关S断路，电压表与电源断开，则电压表无示数，故BC错误；
D．灯L1短路，灯L1电压为0，电压表示数为0，故D错误。
故选：A；
（3）由表格中数据得，1.0V+2.0V＝3.0V；1.5V+3.0V＝4.5V；2.0V+4.0V＝6.0V；
则可得串联电路的电压规律为：UAB+UBC＝UAC
由表中实验数据可知，两灯泡电压扩大的倍数相同，说明小明同学主要通过更换不同的电源进行实验的，故A不符合题意，B符合题意。
故选：B。
故答案为：（1）连接电路时，开关没有断开；不同；（2）A；UAB+UBC＝UAC；B。
19．解：（1）指针偏左，应是左边的质量偏大，此时应该把平衡螺母向右调节，才能使天平平衡；
（2）该实验的测量对象小石块，由图知，标尺的分度值为0.2g，则小石块的质量m＝20g+5g+2.2g＝57.2g；
量筒中水的体积为30mL，小石块和水的总体积为40mL，小石块的V＝40mL﹣30mL＝10mL＝10cm3，
该小石块的密度ρ2.72g/cm3；
（3）①向烧杯中装入适量的水，用天平测出烧杯和适量水的总质量为m1；
②将石块浸没在烧杯的水中，在水面处进行标记；
③取出石块，向烧杯中缓慢加水至标记处，用天平测出烧杯和水的总质量为m2；
石块的体积等于加入水的体积：V＝V加水；
则石块的密度表达式：ρ。
故答案为：（1）右； （2）2.72×103； （3）。
五．计算题（共2小题，满分13分）
20．解：（1）已知无人机的最大上升速度为20m/s，无人机升高的距离为20m，根据得无人机需要的时间为
t4s；
（2）已知无人机从20m高度降落到地面，无人机的质量为12kg，无人机的重力为
G＝mg＝12kg×10N/kg＝120N，
无人机重力做的功为
W＝Gh＝120N×20m＝2400J；
答：（1）无人机升高20m，至少需要4s。
（2）无人机从20m高处降落到地面，重力做功是2400J。
21．解：（1）由电饭锅的铭牌可知，保温状态时的额定功率为44W，
由P可知，电饭锅正常工作处于保温状态时，10min内消耗的电能：W＝P保温t＝44W×10×60s＝2.64×104J；
（2）当S、S0闭合时，R1、R2并联；当S闭合，S0断开时，电路为R2的简单电路；
因为并联电路的总电阻小于各支路的电阻，所以由P＝UI可知，R1、R2并联时，电路中的电阻最小，电功率最大，电饭锅为加热挡；电路为R1的简单电路时，电路中的电阻最大，电功率最小，电饭锅为保温挡；
由并联电路的特点可知，加热状态时电热丝R2的电功率：P2＝P保温＝44W，
由电饭锅的铭牌可知，加热状态时的额定功率为1044W，
则加热状态时电热丝R1的电功率：P1＝P加热﹣P2＝1044W﹣44W＝1000W，
由P＝UI可知，电热丝R1的阻值：R148.4Ω；
（3）3000r/（kW h）表示电路中每消耗1kW h的电能，电能表的转盘转3000r，
则转盘转了300r消耗的电能：WkW h＝0.1kW h，
电饭锅的实际功率：P实1kW＝1000W。
答：（1）电饭锅正常工作处于保温状态时，10min内消耗的电能是2.64×104J；
（2）电热丝R1的阻值是48.4Ω；
（3）电饭锅此时的实际加热功率是1000W。
六．实验探究题（共3小题，满分18分，每小题6分）
22．解：（1）实验中，小明通过比较每杯中水降低的温度来反映保温杯的保温效果。这是因为，如果保温杯的保温效果好，那么水在相同时间内降低的温度就会较少；反之，如果保温杯的保温效果差，那么水在相同时间内降低的温度就会较多。
（2）为了记录实验数据，小明可以设计如下表格：
实验序号 保温杯编号 盛水量（L） 初温/℃ 4小时后的温度/℃ 水降低的温度/℃
1 1 100
2 2 100
3 3 100
4 4 100
5 5 100
6 6 100
（注：表格中的空白处需要小明在实验过程中填写具体数据。）
（3）分析图像，小明可以得到初步结论：在其他条件相同时，保温杯内盛水量越多，温度降低得越少（或保温杯的保温效果越好）。
（4）小明还发现同学们带的保温杯的大小、材料有所不同。因此，他还想进一步探究保温杯的保温效果与保温杯的大小、材料是否有关。
故答案为：（1）每杯中水降低的温度；（2）见解答表格；（3）在其他条件相同时，保温杯内盛水量越多，温度降低得越少（或保温杯的保温效果越好）；（4）保温杯的保温效果与保温杯的大小（或材料）是否有关。
23．解：（1）当盘中无食物时，由图乙可知，R2的阻值为500Ω，
电流表示数为I1＝0.02 A，则总电阻为：
R总600Ω，
根据串联电路电阻规律可得，R1的阻值：
R1＝R总﹣R2＝600Ω﹣500Ω＝100Ω；
（2）当盘中有食物时，电流表示数为I2＝0.03 A，则总电阻为：
R总′400Ω，
R2阻值为：
R2′＝R总′﹣R1＝400Ω﹣100Ω﹣＝300Ω；
从图乙可知，食物质量400g；
（3）如图所示，当质量增大时，R2的阻值变小，电路中的总电阻变小，电流表的示数增大，若用电压表取代电流表显示电子秤示数，想达到相同的效果，即电压表的示数变大时，当质量增大时，R2的阻值变小，电路中的总电阻变小，电流表的示数增大，R1两端的电压变大，故电压表需要并联在R1两端。
答：（1）R1的阻值为100Ω；
（2）食物质量400g；
（3）若用电压表取代电流表显示电子秤示数，想达到相同的效果，电压表应并联在R1两端。
24．解：（1）给电池充电的过程中，将电转化为化学能，电池相当于用电器；
（2）手机在无线充电时，手机中的受电线圈会产生感应电流，该过程与发电机工作原理相似；发电机也是利用电磁感应现象来工作的。
（3）手机无线充电时只有当线圈完全对齐时才能实现高效率的充电，如图2所示正确的充电方式并能提高充电的效率的是A；
（4）充电器的输入功率为：P＝U'I'＝11V×6A＝66W；
电池充满电所能储存的电能W＝UIt＝3V×4400×10﹣3A×3600s＝4.752×104J；
充电器工作时输入功率保持不变，充电效率为80%，充满电需要的时间，W＝Pt′η，t′900s＝15min；
（5）图丙可知，在前20min内，0～5min时电流为6A，5～10min电流为4A，10～20min电路中的电流为2A；由图乙可知，前20min内充电电压为6V，
导线产生的热量为：Q＝I2Rt＝（6A）2×0.05Ω×5×60s+（4A）2×0.05Ω×5×60s+（2A）2×0.05Ω×10×60s＝900J。
故答案为：（1）电；用电器；（2）发电机；（3）A；（4）15；（5）900J。
