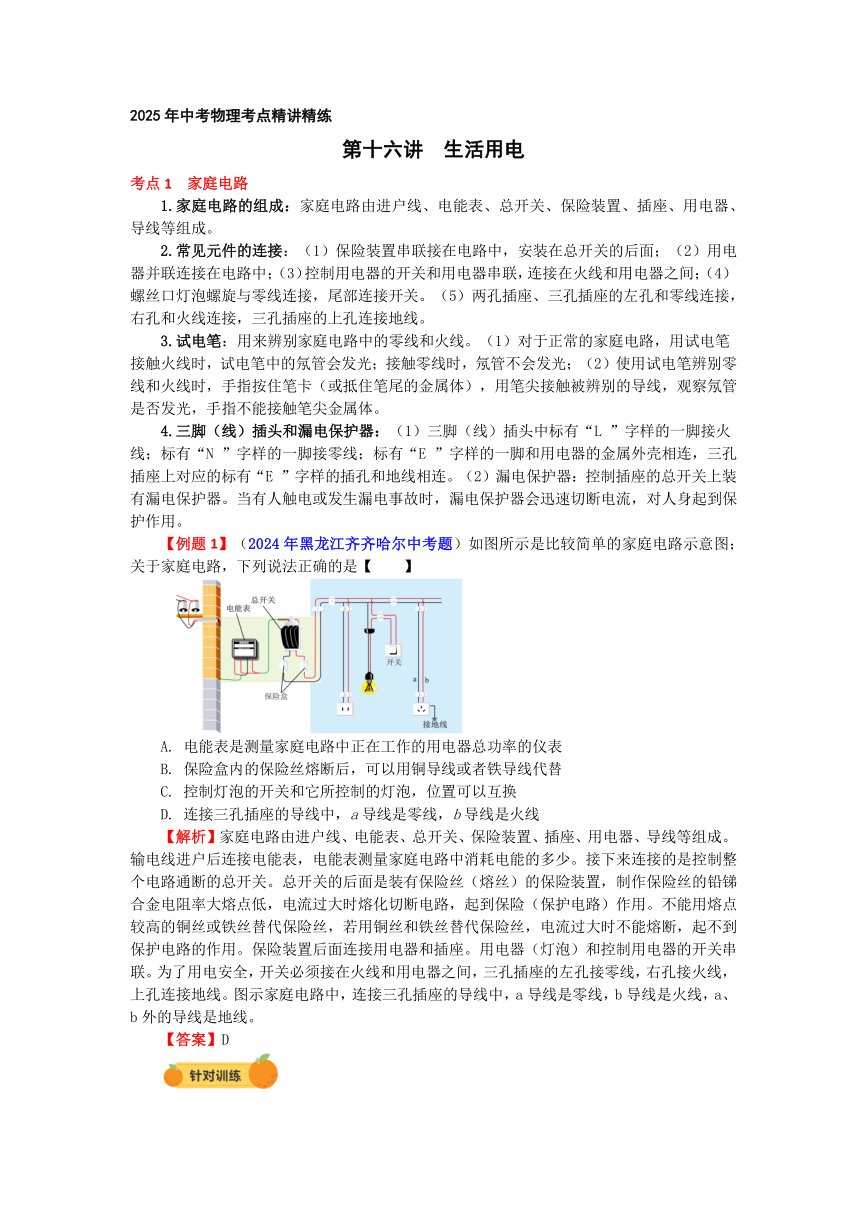

2025年中考物理考点精讲精练
第十六讲 生活用电
考点1 家庭电路
1.家庭电路的组成：家庭电路由进户线、电能表、总开关、保险装置、插座、用电器、导线等组成。
2.常见元件的连接：（1）保险装置串联接在电路中，安装在总开关的后面；（2）用电器并联连接在电路中；（3）控制用电器的开关和用电器串联，连接在火线和用电器之间；（4）螺丝口灯泡螺旋与零线连接，尾部连接开关。（5）两孔插座、三孔插座的左孔和零线连接，右孔和火线连接，三孔插座的上孔连接地线。
3.试电笔：用来辨别家庭电路中的零线和火线。（1）对于正常的家庭电路，用试电笔接触火线时，试电笔中的氖管会发光；接触零线时，氖管不会发光；（2）使用试电笔辨别零线和火线时，手指按住笔卡（或抵住笔尾的金属体），用笔尖接触被辨别的导线，观察氖管是否发光，手指不能接触笔尖金属体。
4.三脚（线）插头和漏电保护器：（1）三脚（线）插头中标有“L ”字样的一脚接火线；标有“N ”字样的一脚接零线；标有“E ”字样的一脚和用电器的金属外壳相连，三孔插座上对应的标有“E ”字样的插孔和地线相连。（2）漏电保护器：控制插座的总开关上装有漏电保护器。当有人触电或发生漏电事故时，漏电保护器会迅速切断电流，对人身起到保护作用。
【例题1】（2024年黑龙江齐齐哈尔中考题）如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的是【 】
A. 电能表是测量家庭电路中正在工作的用电器总功率的仪表
B. 保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C. 控制灯泡的开关和它所控制的灯泡，位置可以互换
D. 连接三孔插座的导线中，a导线是零线，b导线是火线
【解析】家庭电路由进户线、电能表、总开关、保险装置、插座、用电器、导线等组成。输电线进户后连接电能表，电能表测量家庭电路中消耗电能的多少。接下来连接的是控制整个电路通断的总开关。总开关的后面是装有保险丝（熔丝）的保险装置，制作保险丝的铅锑合金电阻率大熔点低，电流过大时熔化切断电路，起到保险（保护电路）作用。不能用熔点较高的铜丝或铁丝替代保险丝，若用铜丝和铁丝替代保险丝，电流过大时不能熔断，起不到保护电路的作用。保险装置后面连接用电器和插座。用电器（灯泡）和控制用电器的开关串联。为了用电安全，开关必须接在火线和用电器之间，三孔插座的左孔接零线，右孔接火线，上孔连接地线。图示家庭电路中，连接三孔插座的导线中，a导线是零线，b导线是火线，a、b外的导线是地线。
【答案】D

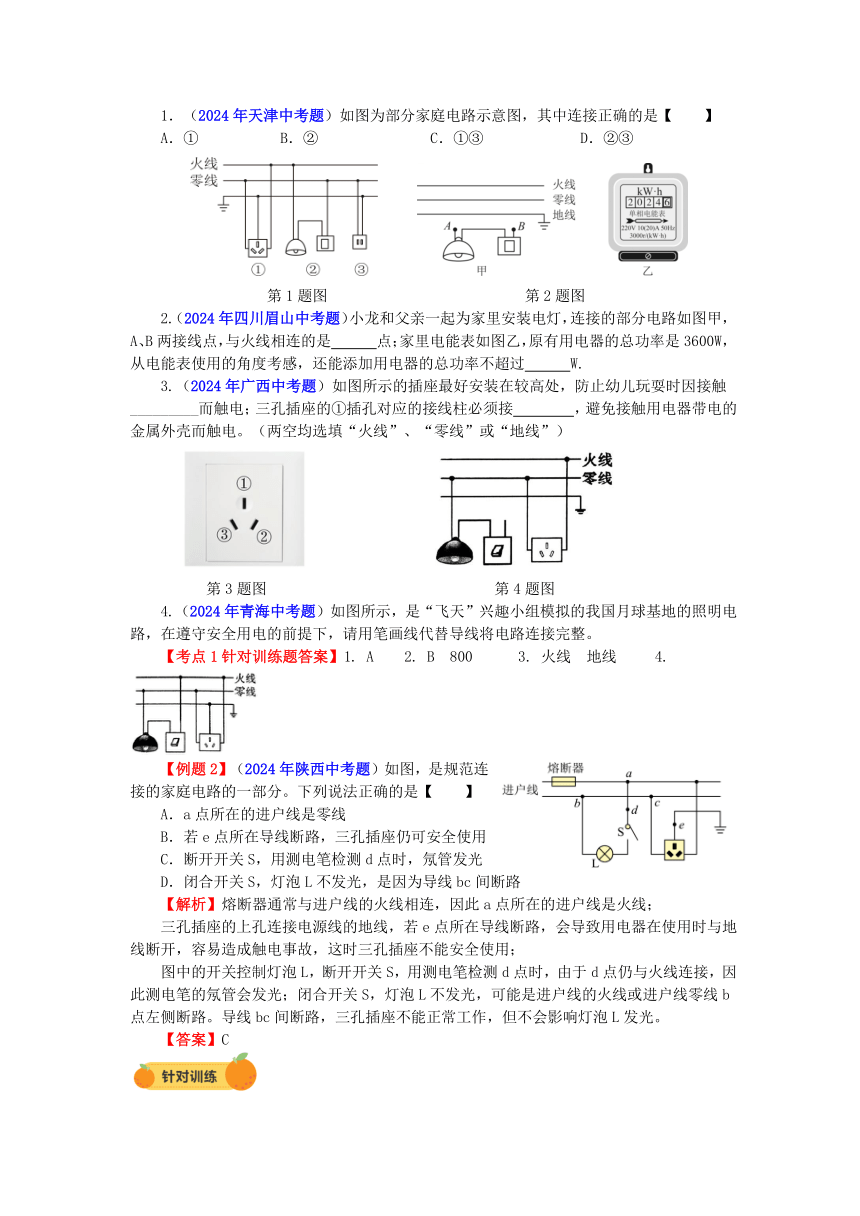

1．（2024年天津中考题）如图为部分家庭电路示意图，其中连接正确的是【 】
A．① B．② C．①③ D．②③
第1题图 第2题图
2.（2024年四川眉山中考题）小龙和父亲一起为家里安装电灯，连接的部分电路如图甲，A、B两接线点，与火线相连的是 点；家里电能表如图乙，原有用电器的总功率是3600W，从电能表使用的角度考感，还能添加用电器的总功率不超过 W.
3.（2024年广西中考题）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触_________而触电；三孔插座的①插孔对应的接线柱必须接 ，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”、“零线”或“地线”）
第3题图 第4题图
4.（2024年青海中考题）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
【考点1针对训练题答案】1. A 2. B 800 3. 火线 地线 4.
【例题2】（2024年陕西中考题）如图，是规范连接的家庭电路的一部分。下列说法正确的是【 】
A．a点所在的进户线是零线
B．若e点所在导线断路，三孔插座仍可安全使用
C．断开开关S，用测电笔检测d点时，氖管发光
D．闭合开关S，灯泡L不发光，是因为导线bc间断路
【解析】熔断器通常与进户线的火线相连，因此a点所在的进户线是火线；
三孔插座的上孔连接电源线的地线，若e点所在导线断路，会导致用电器在使用时与地线断开，容易造成触电事故，这时三孔插座不能安全使用；
图中的开关控制灯泡L，断开开关S，用测电笔检测d点时，由于d点仍与火线连接，因此测电笔的氖管会发光；闭合开关S，灯泡L不发光，可能是进户线的火线或进户线零线b点左侧断路。导线bc间断路，三孔插座不能正常工作，但不会影响灯泡L发光。
【答案】C

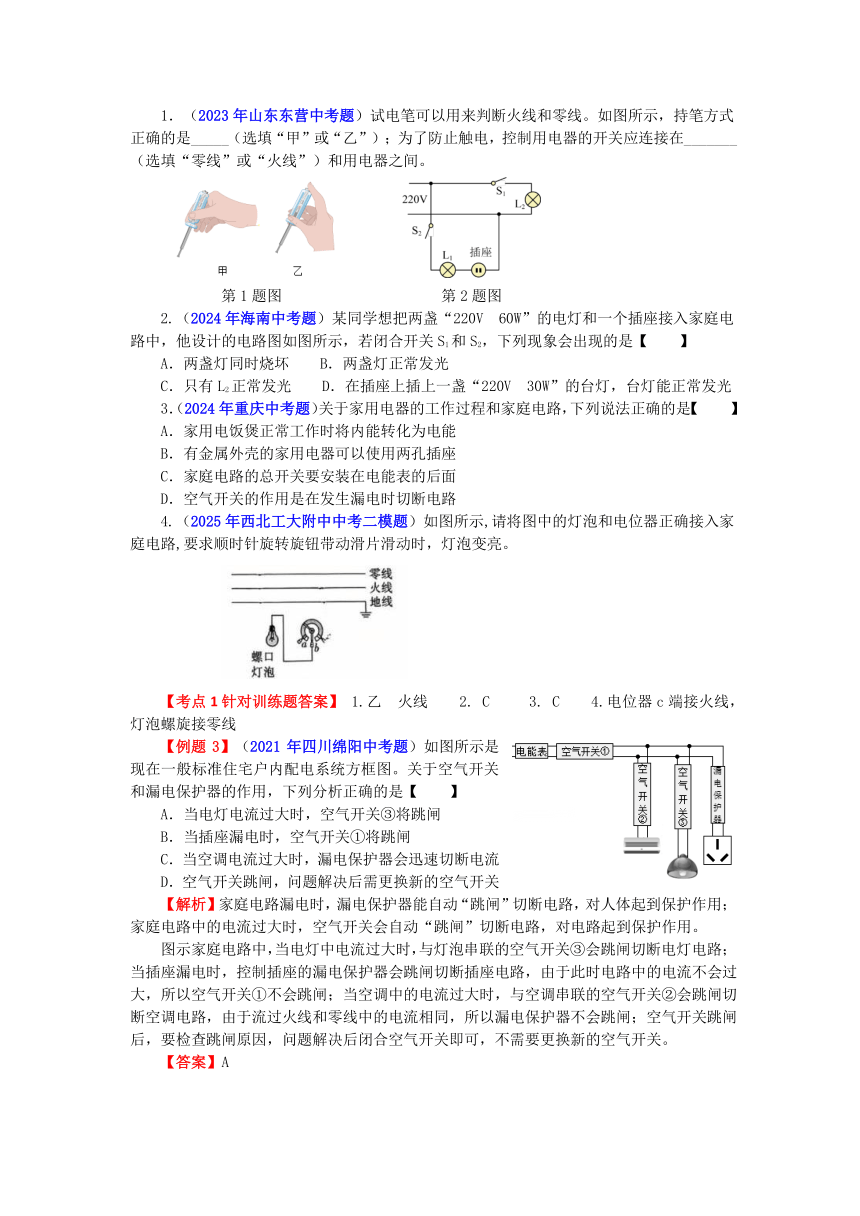

1．（2023年山东东营中考题）试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是_____（选填“甲”或“乙”）；为了防止触电，控制用电器的开关应连接在_______（选填“零线”或“火线”）和用电器之间。
第1题图 第2题图
2.（2024年海南中考题）某同学想把两盏“220V 60W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示，若闭合开关S1和S2，下列现象会出现的是【 】
A．两盏灯同时烧坏 B．两盏灯正常发光
C．只有L2正常发光 D．在插座上插上一盏“220V 30W”的台灯，台灯能正常发光
3．（2024年重庆中考题）关于家用电器的工作过程和家庭电路，下列说法正确的是【 】
A．家用电饭煲正常工作时将内能转化为电能
B．有金属外壳的家用电器可以使用两孔插座
C．家庭电路的总开关要安装在电能表的后面
D．空气开关的作用是在发生漏电时切断电路
4.（2025年西北工大附中中考二模题）如图所示,请将图中的灯泡和电位器正确接入家庭电路,要求顺时针旋转旋钮带动滑片滑动时，灯泡变亮。
【考点1针对训练题答案】 1.乙 火线 2. C 3. C 4.电位器c端接火线，灯泡螺旋接零线
【例题3】（2021年四川绵阳中考题）如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是【 】
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
【解析】家庭电路漏电时，漏电保护器能自动“跳闸”切断电路，对人体起到保护作用；家庭电路中的电流过大时，空气开关会自动“跳闸”切断电路，对电路起到保护作用。
图示家庭电路中，当电灯中电流过大时，与灯泡串联的空气开关③会跳闸切断电灯电路；当插座漏电时，控制插座的漏电保护器会跳闸切断插座电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸；当空调中的电流过大时，与空调串联的空气开关②会跳闸切断空调电路，由于流过火线和零线中的电流相同，所以漏电保护器不会跳闸；空气开关跳闸后，要检查跳闸原因，问题解决后闭合空气开关即可，不需要更换新的空气开关。
【答案】A

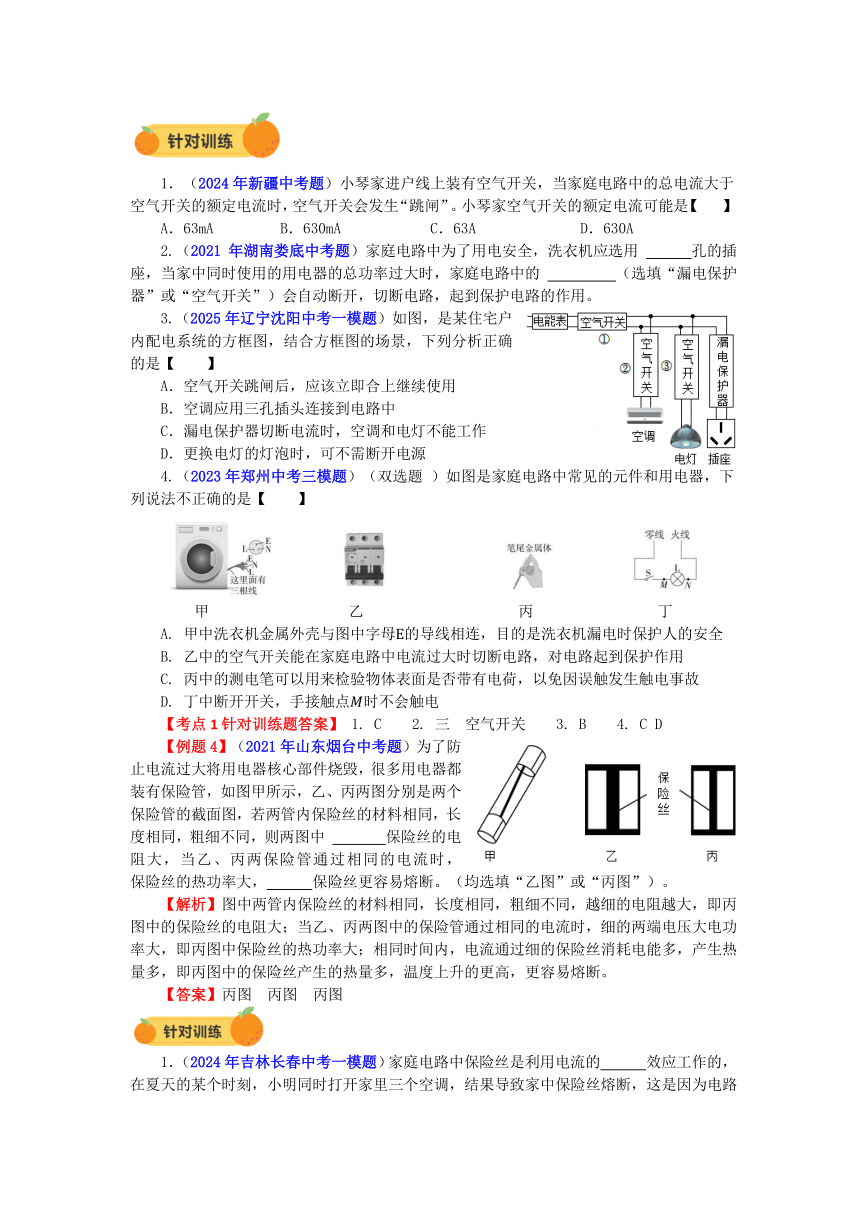

1．（2024年新疆中考题）小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是【 】
A．63mA B．630mA C．63A D．630A
2.（2021年湖南娄底中考题）家庭电路中为了用电安全，洗衣机应选用 孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的 （选填“漏电保护器”或“空气开关”）会自动断开，切断电路，起到保护电路的作用。
3.（2025年辽宁沈阳中考一模题）如图，是某住宅户内配电系统的方框图，结合方框图的场景，下列分析正确的是【 】
A．空气开关跳闸后，应该立即合上继续使用
B．空调应用三孔插头连接到电路中
C．漏电保护器切断电流时，空调和电灯不能工作
D．更换电灯的灯泡时，可不需断开电源
4.（2023年郑州中考三模题）（双选题 ）如图是家庭电路中常见的元件和用电器，下列说法不正确的是【 】
甲 乙 丙 丁
A. 甲中洗衣机金属外壳与图中字母的导线相连，目的是洗衣机漏电时保护人的安全
B. 乙中的空气开关能在家庭电路中电流过大时切断电路，对电路起到保护作用
C. 丙中的测电笔可以用来检验物体表面是否带有电荷，以免因误触发生触电事故
D. 丁中断开开关，手接触点时不会触电
【考点1针对训练题答案】 1. C 2. 三 空气开关 3. B 4. C D
【例题4】（2021年山东烟台中考题）为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中 保险丝的电阻大，当乙、丙两保险管通过相同的电流时， 保险丝的热功率大， 保险丝更容易熔断。（均选填“乙图”或“丙图”）。
【解析】图中两管内保险丝的材料相同，长度相同，粗细不同，越细的电阻越大，即丙图中的保险丝的电阻大；当乙、丙两图中的保险管通过相同的电流时，细的两端电压大电功率大，即丙图中保险丝的热功率大；相同时间内，电流通过细的保险丝消耗电能多，产生热量多，即丙图中的保险丝产生的热量多，温度上升的更高，更容易熔断。
【答案】丙图 丙图 丙图
1．（2024年吉林长春中考一模题）家庭电路中保险丝是利用电流的 效应工作的，在夏天的某个时刻，小明同时打开家里三个空调，结果导致家中保险丝熔断，这是因为电路中 。

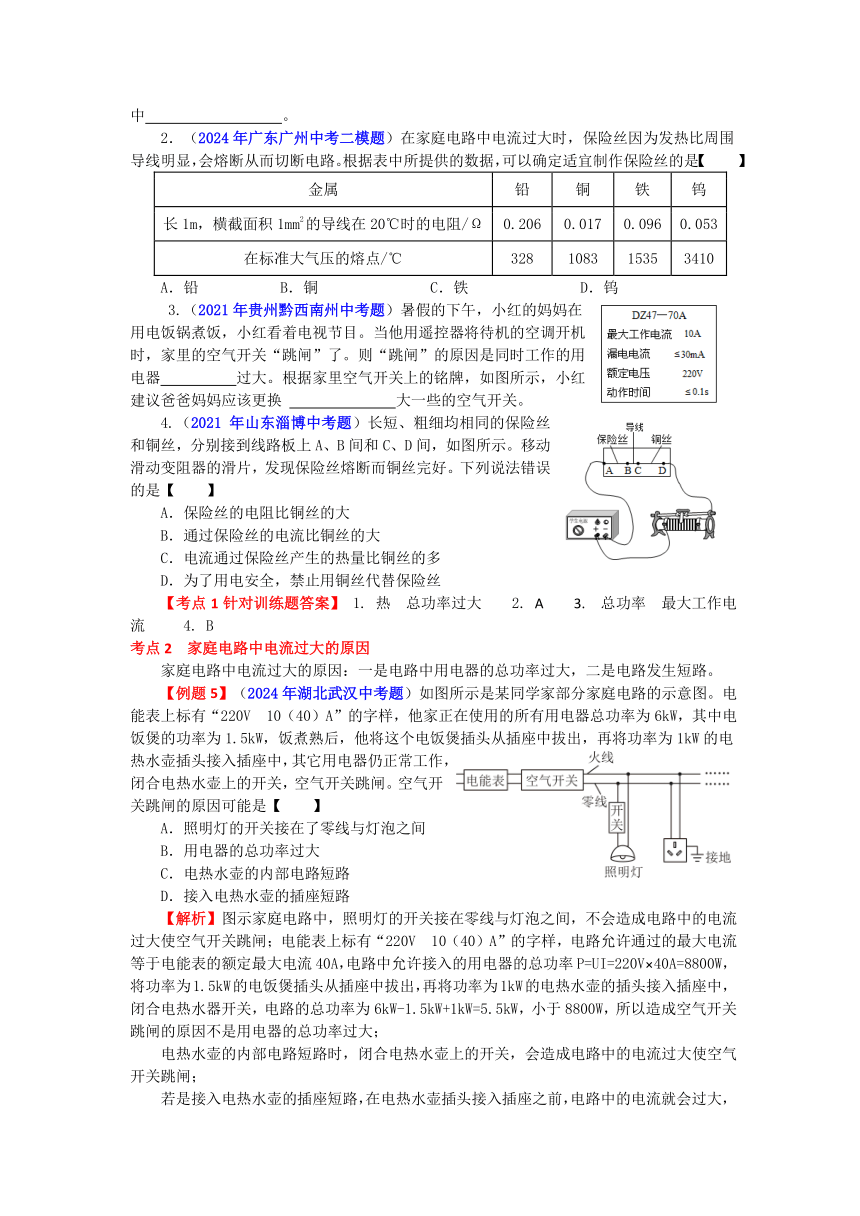

2．（2024年广东广州中考二模题）在家庭电路中电流过大时，保险丝因为发热比周围导线明显，会熔断从而切断电路。根据表中所提供的数据，可以确定适宜制作保险丝的是【 】
金属 铅 铜 铁 钨
长1m，横截面积1mm2的导线在20℃时的电阻/Ω 0.206 0.017 0.096 0.053
在标准大气压的熔点/℃ 328 1083 1535 3410
A．铅 B．铜 C．铁 D．钨
3.（2021年贵州黔西南州中考题）暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了。则“跳闸”的原因是同时工作的用电器 过大。根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换 大一些的空气开关。
4.（2021年山东淄博中考题）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是【 】
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
【考点1针对训练题答案】 1. 热 总功率过大 2. A 3. 总功率 最大工作电流 4. B
考点2 家庭电路中电流过大的原因
家庭电路中电流过大的原因：一是电路中用电器的总功率过大，二是电路发生短路。
【例题5】（2024年湖北武汉中考题）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是【 】
A．照明灯的开关接在了零线与灯泡之间
B．用电器的总功率过大
C．电热水壶的内部电路短路
D．接入电热水壶的插座短路
【解析】图示家庭电路中，照明灯的开关接在零线与灯泡之间，不会造成电路中的电流过大使空气开关跳闸；电能表上标有“220V 10（40）A”的字样，电路允许通过的最大电流等于电能表的额定最大电流40A，电路中允许接入的用电器的总功率P=UI=220V×40A=8800W，将功率为1.5kW的电饭煲插头从插座中拔出，再将功率为1kW的电热水壶的插头接入插座中，闭合电热水器开关，电路的总功率为6kW-1.5kW+1kW=5.5kW，小于8800W，所以造成空气开关跳闸的原因不是用电器的总功率过大；
电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路中的电流过大使空气开关跳闸；
若是接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路中的电流就会过大，造成空气开关跳闸。
【答案】C
1.（2024年河南平顶山中考三模题）在生活中，我们会遇到这些情况：①开关中的两个线头相碰；②两孔插座中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是【 】
A. ①和② B. ①和③ C. ②和④ D. ②和③
2．（2024年江西鹰潭中考一模题）在家庭电路中，为了防止触电，必须把用电器的开关接在用电器与 之间。现有一个已经接入家庭电路中的一个插线板，将台灯的插头插入插线板，家里的空气开关立即跳闸了，原因可能是 。
3.（2024年广西钦州中考二模题）亮亮家中有一台电冰箱、一台热水器和一个电饭锅均在正常工作，这时亮亮又打开了空调，干路上的电流大小将 （选填“变大”、“变小”或“不变”）；若刚打开空调，空气开关便跳闸了，原因可能是用电器总功率过大或 。
4.（2023年甘肃兰州中考题）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是 ；乙图中的原因是 。
【考点2针对训练题答案】1. D 2. 火线 台灯短路 3.变大 电路发生短路 4. 电路的总功率过大 电路发生短路
【例题6】（2024年广东广州中考题）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是【 】
电风扇短路
B. 插座两孔短路
C. 输电线甲a、b两点之间断路
D. 输电线甲b、c两点之间断路
【解析】图示家庭电路中，闭合开关S，电风扇和LED灯并联，开关S同时控制电风扇和LED灯。用试电笔辨别零线和火线时，只有检测右孔时氖管发光，说明输电线乙是火线，输电线甲是零线。
家庭电路中用电器、插座是并联连接，若电风扇短路，与电风扇并联的LED灯也会被短路不能工作；若插座两孔短路，和插座并联的电风扇和LED灯也被短路不能工作，电路发生的是断路故障。
若输电线甲a、b两点之间断路，闭合开关S，电风扇和LED灯均能正常工作；若输电线甲b、c两点之间断路，闭合开关S，LED灯能正常工作，电风扇不能工作，用试电笔检测插座两孔，插座左孔通过ab和电风扇的线圈连接到火线，右孔直接连接到火线，试电笔的氖管均发光。
【答案】D
1.（2025年陕西师大附中中考二模题）如图所示，将吹风机的插头插入插座，闭合吹风机的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是【 】
A.零线上保险丝烧断
B.AB间电路断路
C.插座短路
D.CD间电路断路
2.(2024年郑州外国语学校中考一模题)小李早上想用如图甲所示的电热水壶烧水，将插头插入插座，并闭合开关，发现电热水壶不工作，厨房的灯泡也不能工作。图乙是家庭电路的示意图，保持灯泡开关闭合，拔出插头，用试电笔分别接触插座的左右两孔，发现接左、右孔时氖管均发光。若电路中只有一处故障，则故障可能是【 】
A. CD间电路断路
B. ED间电路断路
C. 插座短路
D. 保险丝烧断
3.（2024年山东潍坊中考题）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是【 】
A．导线b是火线 B．电能表上计数器示数的单位是千瓦
C．空气开关跳闸，原因可能是电路中出现短路
D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线
4.（2023年湖北武汉中考题）小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障作了下列四种判断，其中正确的是【 】
A．零线上ab间断路
B．零线上bc间断路
C．微波炉所在支路be间短路
D．电热水壶所在支路cd间短路
【考点2针对训练题答案】1. B 2. B 3. C 4. A
考点3 安全用电
1.（1）常见触电类型（如图）：
低压触电：单线触电（如图甲）、双线触电（如图乙）；
高压触电：高压电弧触电（如图丙）、跨步电压触电（如图丁）。
（2）触电急救措施：不能用手直接拉触电者，应先切断电源，或用绝缘体使触电者远离带电体，必要时应对触电者进行急救。
2.安全用电原则：（1）不接触低压带电体，不靠近高压带电体；（2）更换灯泡、搬动电器前应断开电源开关；（3）不弄湿用电器，不损坏绝缘层；（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换；（5）注意防雷：高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。高压输电线最上面的两条导线也是用来防雷的。
【例题7】（2024年陕西西安中考模拟题）“珍爱生命安全用电”是同学们必备的安全意识。通情况下，人体安全电压不高于 V.图中四种情况，人相对安全的是 （选填“A”、“B”、“C” 或“D”）。居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的 （选填“前面”或“后面”）。
【解析】经验证明，只有不高于36V的电压对人体才是安全的；
A中站在地上的人接触火线，人体两端电压等于火线和地之间的电压，为220V，人体会触电；B中站在地上的人接触零线，人体两端电压等于零线和地之间的电压，为0V，人体不会触电；C、D中人体同时接触火线和零线，人体两端电压等于火线和零线之间的电压，为220V，人体会触电；
在家庭电路中，电能表测量家庭电路所消耗的电能，接在进户电源线和空气开关之间，空气开关连接在电能表和户内家庭电路之间，控制家庭电路的通断。
【答案】 36 B 后面
1．（2024年黑龙江牡丹江中考题）下列做法符合安全用电原则的是【 】
A B C D
A．双手分别接触到火线和零线 B．接触破损用电器中的火线
C．小孩玩耍时将手指塞进插座 D．使用试电笔时，用指尖抵住上端的金属帽
2．（2024年吉林四平中考模拟题）如图所示情景中，不会发生触电事故的是图_______，
发生触电事故时漏电保护器不会跳闸的是图_____。(以上两空均选填“甲”、“乙”、“丙”或“丁”)
3．（2022年山东枣庄中考题）以下四种情况符合安全用电原则的是【 】
A B C D
使用试电笔时，手应接触笔后端的金属部分
B．人向落在地面上的“高压线头”靠近
C．电灯的开关接在零线上
D．雷雨天人站在大树下避雨
4．（2024年四川内江中考题）掌握安全用电常识，是当代每个公民必备的素养。下列四个图中符合安全用电原则的是【 】
A．图甲中，站在地上的人用手去接触裸露的火线
B．图乙中，手握住验电笔笔尖金属体去检验插座中的火线
C．图丙中，电水壶的外壳与保护接地线相连接
D．图丁中，小孩靠近高压设备嬉戏、玩耍
【考点3针对训练题答案】1. D 2. 乙 甲 3. A 4. C
【例题8】（2024年江苏宿迁中考题）为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是【 】
A．用湿抹布擦拭充电插口
B．当充电电动车失火时，用水浇灭
C．湿衣服可晾晒在充电的电动车上
D．充电结束，断开开关，拔下插头
【解析】湿抹布、湿衣服导电，用湿抹布擦拭充电插口、将湿衣服晾晒在正在充电的电动车上，人体容易触电；电动车充电结束后，为避免人体触电，应先断开电源开关，再拔下电源插头，使电动车脱离电源；当充电电动车失火时，要先断开电源开关，然后再用水灭火。如果电动车带电用水灭火，由于通常的水含有杂质能够导电，会导致人体触电。
【答案】D
1. （2024年陕西中考题）下列做法不符合安全用电原则的是【 】
A. 使用试电笔时用手接触笔尾金属体 B. 厨房和卫生间使用防水插座
C. 在高压电线附近放风筝 D. 手机充电时不接打电话
2．（2024年辽宁中考题）关于家庭电路和安全用电，下列说法正确的是【 】
A．用电器着火时直接用水灭火 B．电线绝缘皮破损应及时更换
C．发现有人触电直接用手拉开触电者 D．电能表是测量用电器两端电压的仪表
3.（2023年山东滨州中考题）关于家庭电路和安全用电，下列说法正确的是【 】
A．家庭电路中，电能表应安装在总开关之后
B．家庭电路中，控制用电器的开关和用电器是并联的
C．家庭电路中电流过大，一定是发生了短路
D．高压输电线最上面的两条导线是用来防雷的
4.（2024年内蒙古呼和浩特中考题）徐伟同学发现，日常生活中妈妈有很多不规范的用电行为，很容易造成危险。于是他对妈妈的某些用电行为进行了总结，以便及时纠正：
①空气开关跳闸后，立即合上；②边给手机充电边用手机打电话；③用湿布擦拭用电器前断开开关；④在不断开电路的情况下，更换日光灯；⑤将三线插头变为两线插头使用；⑥家里电路定期检查，老旧线路及时更换。妈妈的这些行为中不符合安全用电原则的是【 】
A．①②③④ B．②③④⑤ C．①②④⑤ D．③④⑤⑥
【考点3针对训练题答案】1.C 2. B 3. D 4. C
第十六讲 生活用电
考点1 家庭电路
1.家庭电路的组成：家庭电路由进户线、电能表、总开关、保险装置、插座、用电器、导线等组成。
2.常见元件的连接：（1）保险装置串联接在电路中，安装在总开关的后面；（2）用电器并联连接在电路中；（3）控制用电器的开关和用电器串联，连接在火线和用电器之间；（4）螺丝口灯泡螺旋与零线连接，尾部连接开关。（5）两孔插座、三孔插座的左孔和零线连接，右孔和火线连接，三孔插座的上孔连接地线。
3.试电笔：用来辨别家庭电路中的零线和火线。（1）对于正常的家庭电路，用试电笔接触火线时，试电笔中的氖管会发光；接触零线时，氖管不会发光；（2）使用试电笔辨别零线和火线时，手指按住笔卡（或抵住笔尾的金属体），用笔尖接触被辨别的导线，观察氖管是否发光，手指不能接触笔尖金属体。
4.三脚（线）插头和漏电保护器：（1）三脚（线）插头中标有“L ”字样的一脚接火线；标有“N ”字样的一脚接零线；标有“E ”字样的一脚和用电器的金属外壳相连，三孔插座上对应的标有“E ”字样的插孔和地线相连。（2）漏电保护器：控制插座的总开关上装有漏电保护器。当有人触电或发生漏电事故时，漏电保护器会迅速切断电流，对人身起到保护作用。
【例题1】（2024年黑龙江齐齐哈尔中考题）如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的是【 】
A. 电能表是测量家庭电路中正在工作的用电器总功率的仪表
B. 保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C. 控制灯泡的开关和它所控制的灯泡，位置可以互换
D. 连接三孔插座的导线中，a导线是零线，b导线是火线
【解析】家庭电路由进户线、电能表、总开关、保险装置、插座、用电器、导线等组成。输电线进户后连接电能表，电能表测量家庭电路中消耗电能的多少。接下来连接的是控制整个电路通断的总开关。总开关的后面是装有保险丝（熔丝）的保险装置，制作保险丝的铅锑合金电阻率大熔点低，电流过大时熔化切断电路，起到保险（保护电路）作用。不能用熔点较高的铜丝或铁丝替代保险丝，若用铜丝和铁丝替代保险丝，电流过大时不能熔断，起不到保护电路的作用。保险装置后面连接用电器和插座。用电器（灯泡）和控制用电器的开关串联。为了用电安全，开关必须接在火线和用电器之间，三孔插座的左孔接零线，右孔接火线，上孔连接地线。图示家庭电路中，连接三孔插座的导线中，a导线是零线，b导线是火线，a、b外的导线是地线。
【答案】D
1．（2024年天津中考题）如图为部分家庭电路示意图，其中连接正确的是【 】
A．① B．② C．①③ D．②③
第1题图 第2题图
2.（2024年四川眉山中考题）小龙和父亲一起为家里安装电灯，连接的部分电路如图甲，A、B两接线点，与火线相连的是 点；家里电能表如图乙，原有用电器的总功率是3600W，从电能表使用的角度考感，还能添加用电器的总功率不超过 W.
3.（2024年广西中考题）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触_________而触电；三孔插座的①插孔对应的接线柱必须接 ，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”、“零线”或“地线”）
第3题图 第4题图
4.（2024年青海中考题）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
【考点1针对训练题答案】1. A 2. B 800 3. 火线 地线 4.
【例题2】（2024年陕西中考题）如图，是规范连接的家庭电路的一部分。下列说法正确的是【 】
A．a点所在的进户线是零线
B．若e点所在导线断路，三孔插座仍可安全使用
C．断开开关S，用测电笔检测d点时，氖管发光
D．闭合开关S，灯泡L不发光，是因为导线bc间断路
【解析】熔断器通常与进户线的火线相连，因此a点所在的进户线是火线；
三孔插座的上孔连接电源线的地线，若e点所在导线断路，会导致用电器在使用时与地线断开，容易造成触电事故，这时三孔插座不能安全使用；
图中的开关控制灯泡L，断开开关S，用测电笔检测d点时，由于d点仍与火线连接，因此测电笔的氖管会发光；闭合开关S，灯泡L不发光，可能是进户线的火线或进户线零线b点左侧断路。导线bc间断路，三孔插座不能正常工作，但不会影响灯泡L发光。
【答案】C
1．（2023年山东东营中考题）试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是_____（选填“甲”或“乙”）；为了防止触电，控制用电器的开关应连接在_______（选填“零线”或“火线”）和用电器之间。
第1题图 第2题图
2.（2024年海南中考题）某同学想把两盏“220V 60W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示，若闭合开关S1和S2，下列现象会出现的是【 】
A．两盏灯同时烧坏 B．两盏灯正常发光
C．只有L2正常发光 D．在插座上插上一盏“220V 30W”的台灯，台灯能正常发光
3．（2024年重庆中考题）关于家用电器的工作过程和家庭电路，下列说法正确的是【 】
A．家用电饭煲正常工作时将内能转化为电能
B．有金属外壳的家用电器可以使用两孔插座
C．家庭电路的总开关要安装在电能表的后面
D．空气开关的作用是在发生漏电时切断电路
4.（2025年西北工大附中中考二模题）如图所示,请将图中的灯泡和电位器正确接入家庭电路,要求顺时针旋转旋钮带动滑片滑动时，灯泡变亮。
【考点1针对训练题答案】 1.乙 火线 2. C 3. C 4.电位器c端接火线，灯泡螺旋接零线
【例题3】（2021年四川绵阳中考题）如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是【 】
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
【解析】家庭电路漏电时，漏电保护器能自动“跳闸”切断电路，对人体起到保护作用；家庭电路中的电流过大时，空气开关会自动“跳闸”切断电路，对电路起到保护作用。
图示家庭电路中，当电灯中电流过大时，与灯泡串联的空气开关③会跳闸切断电灯电路；当插座漏电时，控制插座的漏电保护器会跳闸切断插座电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸；当空调中的电流过大时，与空调串联的空气开关②会跳闸切断空调电路，由于流过火线和零线中的电流相同，所以漏电保护器不会跳闸；空气开关跳闸后，要检查跳闸原因，问题解决后闭合空气开关即可，不需要更换新的空气开关。
【答案】A
1．（2024年新疆中考题）小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是【 】
A．63mA B．630mA C．63A D．630A
2.（2021年湖南娄底中考题）家庭电路中为了用电安全，洗衣机应选用 孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的 （选填“漏电保护器”或“空气开关”）会自动断开，切断电路，起到保护电路的作用。
3.（2025年辽宁沈阳中考一模题）如图，是某住宅户内配电系统的方框图，结合方框图的场景，下列分析正确的是【 】
A．空气开关跳闸后，应该立即合上继续使用
B．空调应用三孔插头连接到电路中
C．漏电保护器切断电流时，空调和电灯不能工作
D．更换电灯的灯泡时，可不需断开电源
4.（2023年郑州中考三模题）（双选题 ）如图是家庭电路中常见的元件和用电器，下列说法不正确的是【 】
甲 乙 丙 丁
A. 甲中洗衣机金属外壳与图中字母的导线相连，目的是洗衣机漏电时保护人的安全
B. 乙中的空气开关能在家庭电路中电流过大时切断电路，对电路起到保护作用
C. 丙中的测电笔可以用来检验物体表面是否带有电荷，以免因误触发生触电事故
D. 丁中断开开关，手接触点时不会触电
【考点1针对训练题答案】 1. C 2. 三 空气开关 3. B 4. C D
【例题4】（2021年山东烟台中考题）为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中 保险丝的电阻大，当乙、丙两保险管通过相同的电流时， 保险丝的热功率大， 保险丝更容易熔断。（均选填“乙图”或“丙图”）。
【解析】图中两管内保险丝的材料相同，长度相同，粗细不同，越细的电阻越大，即丙图中的保险丝的电阻大；当乙、丙两图中的保险管通过相同的电流时，细的两端电压大电功率大，即丙图中保险丝的热功率大；相同时间内，电流通过细的保险丝消耗电能多，产生热量多，即丙图中的保险丝产生的热量多，温度上升的更高，更容易熔断。
【答案】丙图 丙图 丙图
1．（2024年吉林长春中考一模题）家庭电路中保险丝是利用电流的 效应工作的，在夏天的某个时刻，小明同时打开家里三个空调，结果导致家中保险丝熔断，这是因为电路中 。
2．（2024年广东广州中考二模题）在家庭电路中电流过大时，保险丝因为发热比周围导线明显，会熔断从而切断电路。根据表中所提供的数据，可以确定适宜制作保险丝的是【 】
金属 铅 铜 铁 钨
长1m，横截面积1mm2的导线在20℃时的电阻/Ω 0.206 0.017 0.096 0.053
在标准大气压的熔点/℃ 328 1083 1535 3410
A．铅 B．铜 C．铁 D．钨
3.（2021年贵州黔西南州中考题）暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了。则“跳闸”的原因是同时工作的用电器 过大。根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换 大一些的空气开关。
4.（2021年山东淄博中考题）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是【 】
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
【考点1针对训练题答案】 1. 热 总功率过大 2. A 3. 总功率 最大工作电流 4. B
考点2 家庭电路中电流过大的原因
家庭电路中电流过大的原因：一是电路中用电器的总功率过大，二是电路发生短路。
【例题5】（2024年湖北武汉中考题）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是【 】
A．照明灯的开关接在了零线与灯泡之间
B．用电器的总功率过大
C．电热水壶的内部电路短路
D．接入电热水壶的插座短路
【解析】图示家庭电路中，照明灯的开关接在零线与灯泡之间，不会造成电路中的电流过大使空气开关跳闸；电能表上标有“220V 10（40）A”的字样，电路允许通过的最大电流等于电能表的额定最大电流40A，电路中允许接入的用电器的总功率P=UI=220V×40A=8800W，将功率为1.5kW的电饭煲插头从插座中拔出，再将功率为1kW的电热水壶的插头接入插座中，闭合电热水器开关，电路的总功率为6kW-1.5kW+1kW=5.5kW，小于8800W，所以造成空气开关跳闸的原因不是用电器的总功率过大；
电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路中的电流过大使空气开关跳闸；
若是接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路中的电流就会过大，造成空气开关跳闸。
【答案】C
1.（2024年河南平顶山中考三模题）在生活中，我们会遇到这些情况：①开关中的两个线头相碰；②两孔插座中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是【 】
A. ①和② B. ①和③ C. ②和④ D. ②和③
2．（2024年江西鹰潭中考一模题）在家庭电路中，为了防止触电，必须把用电器的开关接在用电器与 之间。现有一个已经接入家庭电路中的一个插线板，将台灯的插头插入插线板，家里的空气开关立即跳闸了，原因可能是 。
3.（2024年广西钦州中考二模题）亮亮家中有一台电冰箱、一台热水器和一个电饭锅均在正常工作，这时亮亮又打开了空调，干路上的电流大小将 （选填“变大”、“变小”或“不变”）；若刚打开空调，空气开关便跳闸了，原因可能是用电器总功率过大或 。
4.（2023年甘肃兰州中考题）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是 ；乙图中的原因是 。
【考点2针对训练题答案】1. D 2. 火线 台灯短路 3.变大 电路发生短路 4. 电路的总功率过大 电路发生短路
【例题6】（2024年广东广州中考题）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是【 】
电风扇短路
B. 插座两孔短路
C. 输电线甲a、b两点之间断路
D. 输电线甲b、c两点之间断路
【解析】图示家庭电路中，闭合开关S，电风扇和LED灯并联，开关S同时控制电风扇和LED灯。用试电笔辨别零线和火线时，只有检测右孔时氖管发光，说明输电线乙是火线，输电线甲是零线。
家庭电路中用电器、插座是并联连接，若电风扇短路，与电风扇并联的LED灯也会被短路不能工作；若插座两孔短路，和插座并联的电风扇和LED灯也被短路不能工作，电路发生的是断路故障。
若输电线甲a、b两点之间断路，闭合开关S，电风扇和LED灯均能正常工作；若输电线甲b、c两点之间断路，闭合开关S，LED灯能正常工作，电风扇不能工作，用试电笔检测插座两孔，插座左孔通过ab和电风扇的线圈连接到火线，右孔直接连接到火线，试电笔的氖管均发光。
【答案】D
1.（2025年陕西师大附中中考二模题）如图所示，将吹风机的插头插入插座，闭合吹风机的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是【 】
A.零线上保险丝烧断
B.AB间电路断路
C.插座短路
D.CD间电路断路
2.(2024年郑州外国语学校中考一模题)小李早上想用如图甲所示的电热水壶烧水，将插头插入插座，并闭合开关，发现电热水壶不工作，厨房的灯泡也不能工作。图乙是家庭电路的示意图，保持灯泡开关闭合，拔出插头，用试电笔分别接触插座的左右两孔，发现接左、右孔时氖管均发光。若电路中只有一处故障，则故障可能是【 】
A. CD间电路断路
B. ED间电路断路
C. 插座短路
D. 保险丝烧断
3.（2024年山东潍坊中考题）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是【 】
A．导线b是火线 B．电能表上计数器示数的单位是千瓦
C．空气开关跳闸，原因可能是电路中出现短路
D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线
4.（2023年湖北武汉中考题）小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障作了下列四种判断，其中正确的是【 】
A．零线上ab间断路
B．零线上bc间断路
C．微波炉所在支路be间短路
D．电热水壶所在支路cd间短路
【考点2针对训练题答案】1. B 2. B 3. C 4. A
考点3 安全用电
1.（1）常见触电类型（如图）：
低压触电：单线触电（如图甲）、双线触电（如图乙）；
高压触电：高压电弧触电（如图丙）、跨步电压触电（如图丁）。
（2）触电急救措施：不能用手直接拉触电者，应先切断电源，或用绝缘体使触电者远离带电体，必要时应对触电者进行急救。
2.安全用电原则：（1）不接触低压带电体，不靠近高压带电体；（2）更换灯泡、搬动电器前应断开电源开关；（3）不弄湿用电器，不损坏绝缘层；（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换；（5）注意防雷：高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。高压输电线最上面的两条导线也是用来防雷的。
【例题7】（2024年陕西西安中考模拟题）“珍爱生命安全用电”是同学们必备的安全意识。通情况下，人体安全电压不高于 V.图中四种情况，人相对安全的是 （选填“A”、“B”、“C” 或“D”）。居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的 （选填“前面”或“后面”）。
【解析】经验证明，只有不高于36V的电压对人体才是安全的；
A中站在地上的人接触火线，人体两端电压等于火线和地之间的电压，为220V，人体会触电；B中站在地上的人接触零线，人体两端电压等于零线和地之间的电压，为0V，人体不会触电；C、D中人体同时接触火线和零线，人体两端电压等于火线和零线之间的电压，为220V，人体会触电；
在家庭电路中，电能表测量家庭电路所消耗的电能，接在进户电源线和空气开关之间，空气开关连接在电能表和户内家庭电路之间，控制家庭电路的通断。
【答案】 36 B 后面
1．（2024年黑龙江牡丹江中考题）下列做法符合安全用电原则的是【 】
A B C D
A．双手分别接触到火线和零线 B．接触破损用电器中的火线
C．小孩玩耍时将手指塞进插座 D．使用试电笔时，用指尖抵住上端的金属帽
2．（2024年吉林四平中考模拟题）如图所示情景中，不会发生触电事故的是图_______，
发生触电事故时漏电保护器不会跳闸的是图_____。(以上两空均选填“甲”、“乙”、“丙”或“丁”)
3．（2022年山东枣庄中考题）以下四种情况符合安全用电原则的是【 】
A B C D
使用试电笔时，手应接触笔后端的金属部分
B．人向落在地面上的“高压线头”靠近
C．电灯的开关接在零线上
D．雷雨天人站在大树下避雨
4．（2024年四川内江中考题）掌握安全用电常识，是当代每个公民必备的素养。下列四个图中符合安全用电原则的是【 】
A．图甲中，站在地上的人用手去接触裸露的火线
B．图乙中，手握住验电笔笔尖金属体去检验插座中的火线
C．图丙中，电水壶的外壳与保护接地线相连接
D．图丁中，小孩靠近高压设备嬉戏、玩耍
【考点3针对训练题答案】1. D 2. 乙 甲 3. A 4. C
【例题8】（2024年江苏宿迁中考题）为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是【 】
A．用湿抹布擦拭充电插口
B．当充电电动车失火时，用水浇灭
C．湿衣服可晾晒在充电的电动车上
D．充电结束，断开开关，拔下插头
【解析】湿抹布、湿衣服导电，用湿抹布擦拭充电插口、将湿衣服晾晒在正在充电的电动车上，人体容易触电；电动车充电结束后，为避免人体触电，应先断开电源开关，再拔下电源插头，使电动车脱离电源；当充电电动车失火时，要先断开电源开关，然后再用水灭火。如果电动车带电用水灭火，由于通常的水含有杂质能够导电，会导致人体触电。
【答案】D
1. （2024年陕西中考题）下列做法不符合安全用电原则的是【 】
A. 使用试电笔时用手接触笔尾金属体 B. 厨房和卫生间使用防水插座
C. 在高压电线附近放风筝 D. 手机充电时不接打电话
2．（2024年辽宁中考题）关于家庭电路和安全用电，下列说法正确的是【 】
A．用电器着火时直接用水灭火 B．电线绝缘皮破损应及时更换
C．发现有人触电直接用手拉开触电者 D．电能表是测量用电器两端电压的仪表
3.（2023年山东滨州中考题）关于家庭电路和安全用电，下列说法正确的是【 】
A．家庭电路中，电能表应安装在总开关之后
B．家庭电路中，控制用电器的开关和用电器是并联的
C．家庭电路中电流过大，一定是发生了短路
D．高压输电线最上面的两条导线是用来防雷的
4.（2024年内蒙古呼和浩特中考题）徐伟同学发现，日常生活中妈妈有很多不规范的用电行为，很容易造成危险。于是他对妈妈的某些用电行为进行了总结，以便及时纠正：
①空气开关跳闸后，立即合上；②边给手机充电边用手机打电话；③用湿布擦拭用电器前断开开关；④在不断开电路的情况下，更换日光灯；⑤将三线插头变为两线插头使用；⑥家里电路定期检查，老旧线路及时更换。妈妈的这些行为中不符合安全用电原则的是【 】
A．①②③④ B．②③④⑤ C．①②④⑤ D．③④⑤⑥
【考点3针对训练题答案】1.C 2. B 3. D 4. C
同课章节目录
