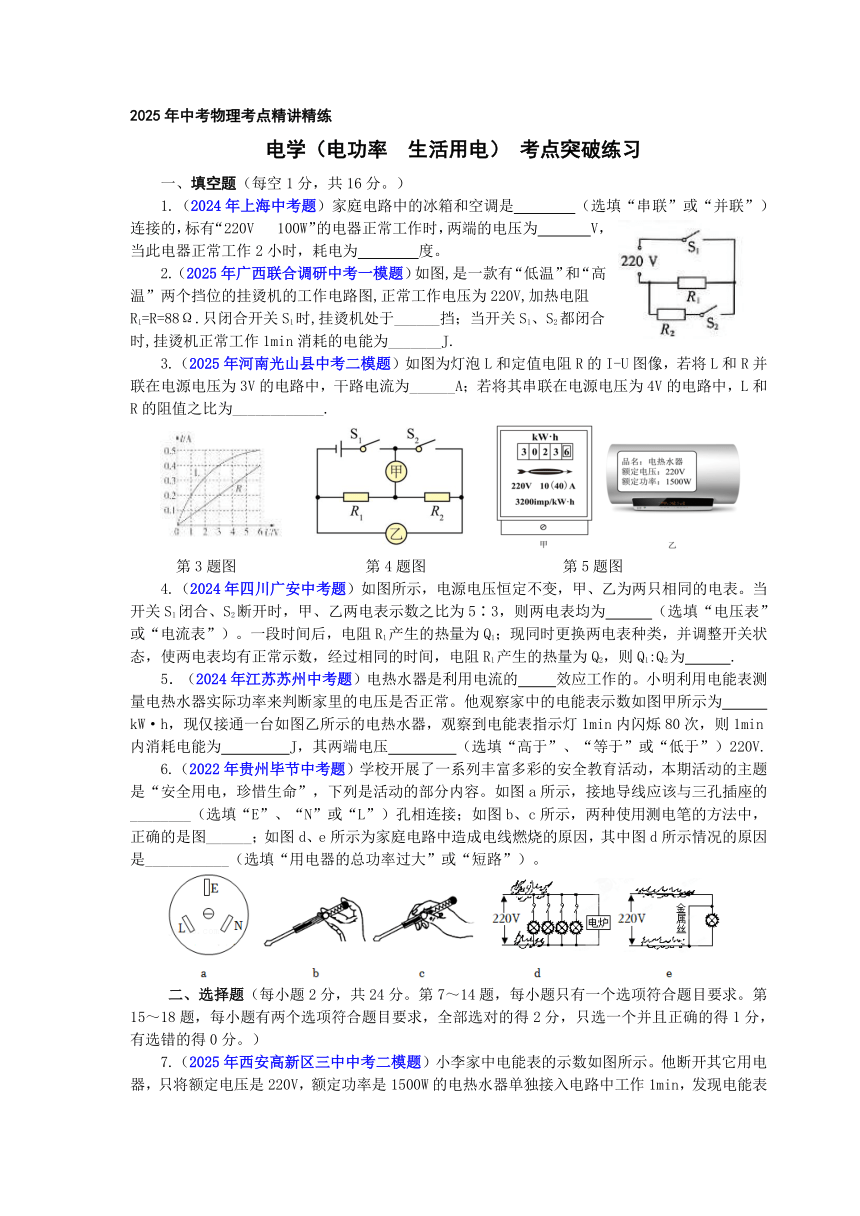

2025年中考物理考点精讲精练
电学（电功率 生活用电） 考点突破练习
一、填空题（每空1分，共16分。）
1.（2024年上海中考题）家庭电路中的冰箱和空调是 （选填“串联”或“并联”）连接的，标有“220V 100W”的电器正常工作时，两端的电压为 V，当此电器正常工作2小时，耗电为 度。
2.（2025年广西联合调研中考一模题）如图,是一款有“低温”和“高温”两个挡位的挂烫机的工作电路图,正常工作电压为220V,加热电阻R1=R=88Ω.只闭合开关S1时,挂烫机处于______挡；当开关S1、S2都闭合时,挂烫机正常工作1min消耗的电能为_______J.
3.（2025年河南光山县中考二模题）如图为灯泡L和定值电阻R的I-U图像，若将L和R并联在电源电压为3V的电路中，干路电流为______A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为____________.
第3题图 第4题图 第5题图
4.（2024年四川广安中考题）如图所示，电源电压恒定不变，甲、乙为两只相同的电表。当开关S1闭合、S2断开时，甲、乙两电表示数之比为5∶3，则两电表均为 （选填“电压表”或“电流表”）。一段时间后，电阻R1产生的热量为Q1；现同时更换两电表种类，并调整开关状态，使两电表均有正常示数，经过相同的时间，电阻R1产生的热量为Q2，则Q1:Q2为 .
5．（2024年江苏苏州中考题）电热水器是利用电流的 效应工作的。小明利用电能表测量电热水器实际功率来判断家里的电压是否正常。他观察家中的电能表示数如图甲所示为 kW·h，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁80次，则1min内消耗电能为 J，其两端电压 （选填“高于”、“等于”或“低于”）220V.
6.（2022年贵州毕节中考题）学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的________（选填“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图______；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是___________（选填“用电器的总功率过大”或“短路”）。
二、选择题（每小题2分，共24分。第7～14题，每小题只有一个选项符合题目要求。第15～18题，每小题有两个选项符合题目要求，全部选对的得2分，只选一个并且正确的得1分，有选错的得0分。）

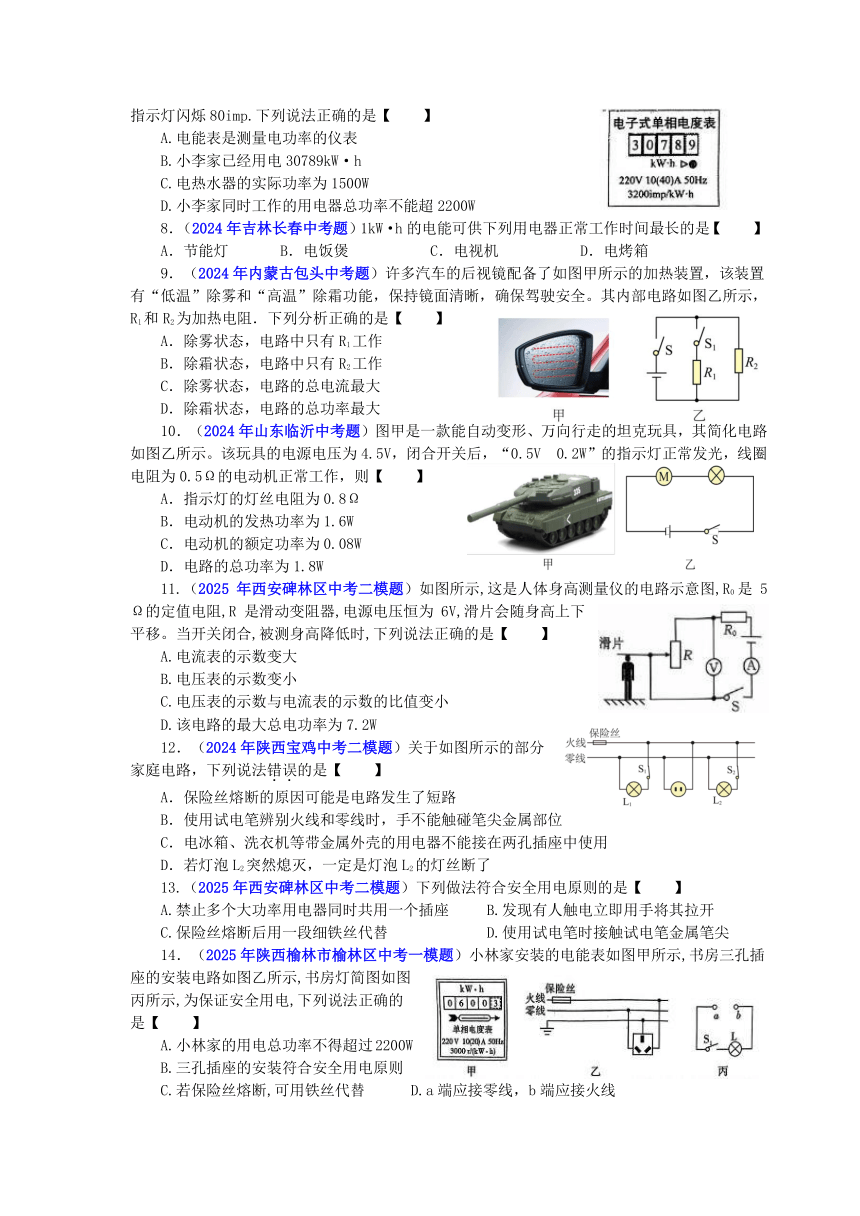

7.（2025年西安高新区三中中考二模题）小李家中电能表的示数如图所示。他断开其它用电器，只将额定电压是220V，额定功率是1500W的电热水器单独接入电路中工作1min，发现电能表指示灯闪烁80imp.下列说法正确的是【 】
A.电能表是测量电功率的仪表
B.小李家已经用电30789kW·h
C.电热水器的实际功率为1500W
D.小李家同时工作的用电器总功率不能超2200W
8．（2024年吉林长春中考题）1kW·h的电能可供下列用电器正常工作时间最长的是【 】
A．节能灯 B．电饭煲 C．电视机 D．电烤箱
9．（2024年内蒙古包头中考题）许多汽车的后视镜配备了如图甲所示的加热装置，该装置有“低温”除雾和“高温”除霜功能，保持镜面清晰，确保驾驶安全。其内部电路如图乙所示，R1和R2为加热电阻．下列分析正确的是【 】
A．除雾状态，电路中只有R1工作
B．除霜状态，电路中只有R2工作
C．除雾状态，电路的总电流最大
D．除霜状态，电路的总功率最大
10．（2024年山东临沂中考题）图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示。该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则【 】
A．指示灯的灯丝电阻为0.8Ω
B．电动机的发热功率为1.6W
C．电动机的额定功率为0.08W
D．电路的总功率为1.8W
11.（2025年西安碑林区中考二模题）如图所示,这是人体身高测量仪的电路示意图,R0是5Ω的定值电阻,R是滑动变阻器,电源电压恒为6V,滑片会随身高上下平移。当开关闭合,被测身高降低时,下列说法正确的是【 】
A.电流表的示数变大
B.电压表的示数变小
C.电压表的示数与电流表的示数的比值变小
D.该电路的最大总电功率为7.2W
12．（2024年陕西宝鸡中考二模题）关于如图所示的部分家庭电路，下列说法错误的是【 】
A．保险丝熔断的原因可能是电路发生了短路
B．使用试电笔辨别火线和零线时，手不能触碰笔尖金属部位
C．电冰箱、洗衣机等带金属外壳的用电器不能接在两孔插座中使用
D．若灯泡L2突然熄灭，一定是灯泡L2的灯丝断了
13.（2025年西安碑林区中考二模题）下列做法符合安全用电原则的是【 】
A.禁止多个大功率用电器同时共用一个插座 B.发现有人触电立即用手将其拉开
C.保险丝熔断后用一段细铁丝代替 D.使用试电笔时接触试电笔金属笔尖
14．（2025年陕西榆林市榆林区中考一模题）小林家安装的电能表如图甲所示,书房三孔插座的安装电路如图乙所示,书房灯简图如图丙所示,为保证安全用电,下列说法正确的是【 】
A.小林家的用电总功率不得超过2200W
B.三孔插座的安装符合安全用电原则
C.若保险丝熔断,可用铁丝代替 D.a端应接零线，b端应接火线

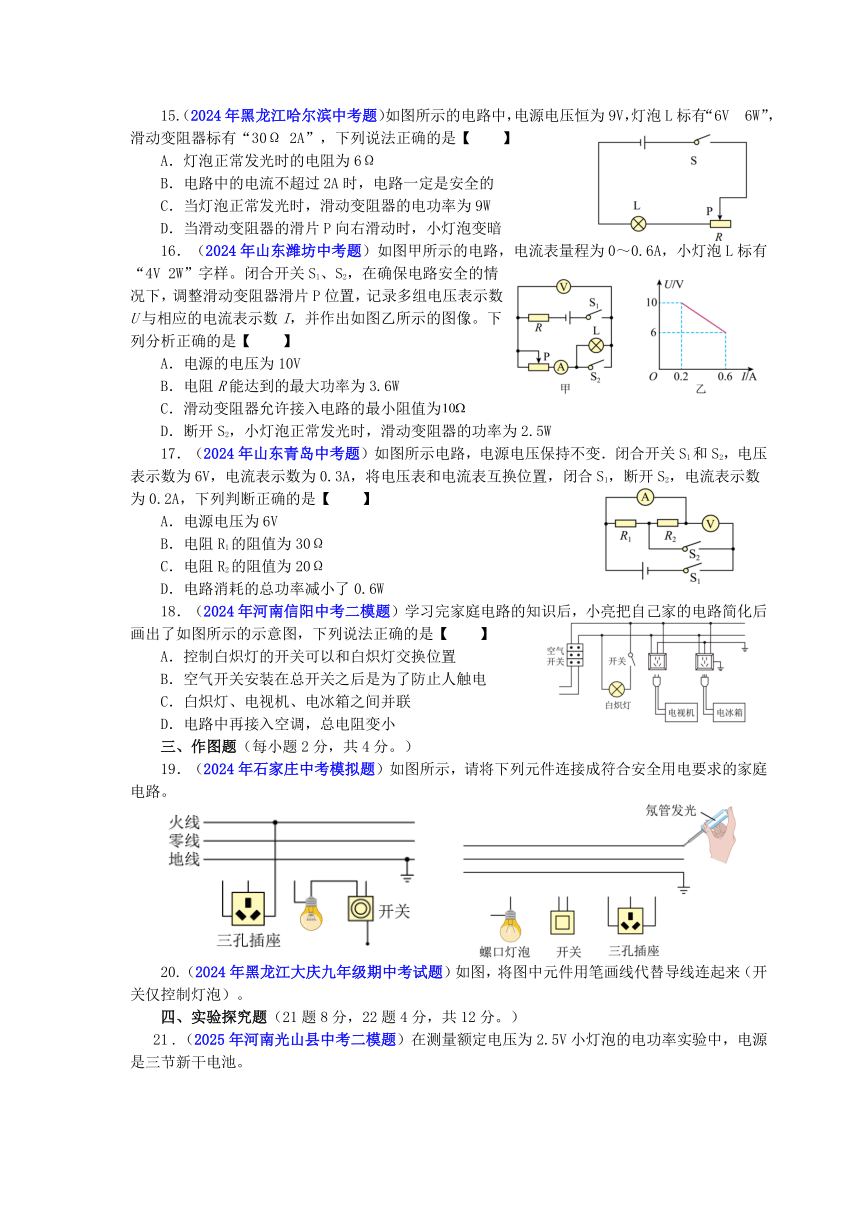

15.（2024年黑龙江哈尔滨中考题）如图所示的电路中，电源电压恒为9V，灯泡L标有“6V 6W”，滑动变阻器标有“30Ω 2A”，下列说法正确的是【 】
A．灯泡正常发光时的电阻为6Ω
B．电路中的电流不超过2A时，电路一定是安全的
C．当灯泡正常发光时，滑动变阻器的电功率为9W
D．当滑动变阻器的滑片P向右滑动时，小灯泡变暗
16．（2024年山东潍坊中考题）如图甲所示的电路，电流表量程为0～0.6A，小灯泡L标有“4V 2W”字样。闭合开关S1、S2，在确保电路安全的情况下，调整滑动变阻器滑片P位置，记录多组电压表示数U与相应的电流表示数I，并作出如图乙所示的图像。下列分析正确的是【 】
A．电源的电压为10V
B．电阻R能达到的最大功率为3.6W
C．滑动变阻器允许接入电路的最小阻值为
D．断开S2，小灯泡正常发光时，滑动变阻器的功率为2.5W
17．（2024年山东青岛中考题）如图所示电路，电源电压保持不变．闭合开关S1和S2，电压表示数为6V，电流表示数为0.3A，将电压表和电流表互换位置，闭合S1，断开S2，电流表示数为0.2A，下列判断正确的是【 】
A．电源电压为6V
B．电阻R1的阻值为30Ω
C．电阻R2的阻值为20Ω
D．电路消耗的总功率减小了0.6W
18．（2024年河南信阳中考二模题）学习完家庭电路的知识后，小亮把自己家的电路简化后画出了如图所示的示意图，下列说法正确的是【 】
A．控制白炽灯的开关可以和白炽灯交换位置
B．空气开关安装在总开关之后是为了防止人触电
C．白炽灯、电视机、电冰箱之间并联
D．电路中再接入空调，总电阻变小
三、作图题（每小题2分，共4分。）
19．（2024年石家庄中考模拟题）如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
20.（2024年黑龙江大庆九年级期中考试题）如图，将图中元件用笔画线代替导线连起来（开关仅控制灯泡）。
四、实验探究题（21题8分，22题4分，共12分。）
21 .（2025年河南光山县中考二模题）在测量额定电压为2.5V小灯泡的电功率实验中，电源是三节新干电池。
（1）请用笔画线代替导线，将甲图的电路连接完整。
（2）闭合开关前，滑动变阻器的滑片应置于______(选填“左”或“右”)端。
（3）闭合开关，移动滑片，当电压表的示数为______V时，小灯泡正常发光，读出电流表示数，可测得额定功率。
（4）继续移动滑片，电压表示数如图乙所示，为______V，此时电流表示数为0.24A，小灯泡的实际功率为________W.为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是______________________。
（5）分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率_________。
（6）完成上述实验后，某小组设计了如图丙所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。方案如下:
①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；
②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；
③算出小灯泡的额定功率。
现有阻值为5Ω、10Ω、20Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选_______Ω的。
22.（2023年山东枣庄中考题）在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
（1）要探究电热与电阻的关系，应选用 组合，并将它们 接到电源两端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置U形管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下， 。
（3）实验中通过观察U形管中液面高度的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列实例采用研究方法与此相同的是【 】
A．探究电流与电压、电阻的关系 B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线” D．探究平面镜成像的特点
五、综合应用题（23题7分，24题7分，共14分。）
23.（2025年西安碑林区中考二模题）每天喝一杯热牛奶,有益身体健康。为方便热牛奶,小明妈妈买了一款牛奶锅,如图一1,其内部简化电路如图一2,部分技术参数如图一3.
（1）这款牛奶锅能够加热是利用了电流的____效应。
（2）定值电阻R1、R2的阻值是多少
（3）若用该牛奶锅把初温为20℃、质量为0.4kg的纯牛奶加热到60℃.牛奶锅正常工作，不计热量损失,使用高温挡比使用低温挡节约多少时间 [牛奶的比热容为c=2.5×103J/(kg ℃)]
24．（2024年陕西安康中考三模题）某电热水器铭牌标识为“220V 1200W”，由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化。把该电热水器如图﹣1所示的插头插入如图﹣2所示的智能插座工作一段时间，通过智能插座读出这段时间电热水器的工作电压为220V，电流为5A，消耗的电能为0.55kW h.
（1）插头插脚①较长，将插头插入插座时，可确保电热水器的金属外壳先接触 线，避免触电事故。用橡胶做插头外壳是因为橡胶是 体。
（2）电热水器的实际功率是多大？工作的这段时间是多长？
（3）为恢复该电热水器的铭牌功率，可将一段新的电热丝与氧化电热丝串联还是并联？这段电热丝的电阻值为多少？
2025年中考物理考点精讲精练
电学（电功率 生活用电） 考点突破练习参考答案
一、填空题（每空1分，共16分。）
1. 并联 220 0.2 2. 低温 6.6×104 3. 0.6 1:3 4. 电流表 25∶9 5. 热 3023.6 9.0×104 等于 6. E b 用电器的总功率过大
二、选择题（每小题2分，共24分。）
7. C 8. A 9. D 10. D 11. D 12. D
13.A 14.B 15.AD 16.BC 17.AC 18.CD
三、作图题（每小题2分,共4分。）
19. 20.
四、实验探究题（21题8分,22题4分共12分。）
21.（1）（2）左 （3）2.5 （4）2.2 0.528 小灯泡的亮度 （5）越大 （6）5
22.（1）甲、乙 串联 （2）通过导体的电流越大，产生的热量越多 （3）B
五、综合应用题（23题9分，24题5分，共14分。）
23.（1）热（1分）
（2）图-2电路中,开关S1、S2闭合时,R1短路，R2单独工作，电路的电阻为R2，由可知，牛奶锅总功率较大,为加热挡,R2的阻值
开关S1闭合、S2断开时,两电阻串联,电路总电阻较大，牛奶锅总功率较小,为保温挡,此时电路总电阻
由串联电路中的电阻特点得，R1的阻值R1=R总-R2=2420Ω-484Ω=1936Ω （1分）
牛奶吸收的热量
Q吸=cm（t-t0）=2.5×103J/(kg ℃)×0.4kg×（60℃-20℃）=40000J (1分)
加热牛奶消耗的电能W=Q吸=40000J
由P=W/t得，
24.（1）地 绝缘 （2分）
（2）电热水器的实际功率P=UI=220V×5A=1100W
由P=W/t得，工作的这段时间为 （2分）
为恢复该电热水器的铭牌功率，需要并联一段新的电热丝，减小电路的总电阻，增大电路的总电流，由P=UI可知电功率增大；
由并联电路中的功率特点得，并联的新电热丝的功率为P并=P额﹣P=1200W﹣1100W=100W
由可知，并联的新电热丝的电阻 （3分）
电学（电功率 生活用电） 考点突破练习
一、填空题（每空1分，共16分。）
1.（2024年上海中考题）家庭电路中的冰箱和空调是 （选填“串联”或“并联”）连接的，标有“220V 100W”的电器正常工作时，两端的电压为 V，当此电器正常工作2小时，耗电为 度。
2.（2025年广西联合调研中考一模题）如图,是一款有“低温”和“高温”两个挡位的挂烫机的工作电路图,正常工作电压为220V,加热电阻R1=R=88Ω.只闭合开关S1时,挂烫机处于______挡；当开关S1、S2都闭合时,挂烫机正常工作1min消耗的电能为_______J.
3.（2025年河南光山县中考二模题）如图为灯泡L和定值电阻R的I-U图像，若将L和R并联在电源电压为3V的电路中，干路电流为______A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为____________.
第3题图 第4题图 第5题图
4.（2024年四川广安中考题）如图所示，电源电压恒定不变，甲、乙为两只相同的电表。当开关S1闭合、S2断开时，甲、乙两电表示数之比为5∶3，则两电表均为 （选填“电压表”或“电流表”）。一段时间后，电阻R1产生的热量为Q1；现同时更换两电表种类，并调整开关状态，使两电表均有正常示数，经过相同的时间，电阻R1产生的热量为Q2，则Q1:Q2为 .
5．（2024年江苏苏州中考题）电热水器是利用电流的 效应工作的。小明利用电能表测量电热水器实际功率来判断家里的电压是否正常。他观察家中的电能表示数如图甲所示为 kW·h，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁80次，则1min内消耗电能为 J，其两端电压 （选填“高于”、“等于”或“低于”）220V.
6.（2022年贵州毕节中考题）学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的________（选填“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图______；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是___________（选填“用电器的总功率过大”或“短路”）。
二、选择题（每小题2分，共24分。第7～14题，每小题只有一个选项符合题目要求。第15～18题，每小题有两个选项符合题目要求，全部选对的得2分，只选一个并且正确的得1分，有选错的得0分。）
7.（2025年西安高新区三中中考二模题）小李家中电能表的示数如图所示。他断开其它用电器，只将额定电压是220V，额定功率是1500W的电热水器单独接入电路中工作1min，发现电能表指示灯闪烁80imp.下列说法正确的是【 】
A.电能表是测量电功率的仪表
B.小李家已经用电30789kW·h
C.电热水器的实际功率为1500W
D.小李家同时工作的用电器总功率不能超2200W
8．（2024年吉林长春中考题）1kW·h的电能可供下列用电器正常工作时间最长的是【 】
A．节能灯 B．电饭煲 C．电视机 D．电烤箱
9．（2024年内蒙古包头中考题）许多汽车的后视镜配备了如图甲所示的加热装置，该装置有“低温”除雾和“高温”除霜功能，保持镜面清晰，确保驾驶安全。其内部电路如图乙所示，R1和R2为加热电阻．下列分析正确的是【 】
A．除雾状态，电路中只有R1工作
B．除霜状态，电路中只有R2工作
C．除雾状态，电路的总电流最大
D．除霜状态，电路的总功率最大
10．（2024年山东临沂中考题）图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示。该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则【 】
A．指示灯的灯丝电阻为0.8Ω
B．电动机的发热功率为1.6W
C．电动机的额定功率为0.08W
D．电路的总功率为1.8W
11.（2025年西安碑林区中考二模题）如图所示,这是人体身高测量仪的电路示意图,R0是5Ω的定值电阻,R是滑动变阻器,电源电压恒为6V,滑片会随身高上下平移。当开关闭合,被测身高降低时,下列说法正确的是【 】
A.电流表的示数变大
B.电压表的示数变小
C.电压表的示数与电流表的示数的比值变小
D.该电路的最大总电功率为7.2W
12．（2024年陕西宝鸡中考二模题）关于如图所示的部分家庭电路，下列说法错误的是【 】
A．保险丝熔断的原因可能是电路发生了短路
B．使用试电笔辨别火线和零线时，手不能触碰笔尖金属部位
C．电冰箱、洗衣机等带金属外壳的用电器不能接在两孔插座中使用
D．若灯泡L2突然熄灭，一定是灯泡L2的灯丝断了
13.（2025年西安碑林区中考二模题）下列做法符合安全用电原则的是【 】
A.禁止多个大功率用电器同时共用一个插座 B.发现有人触电立即用手将其拉开
C.保险丝熔断后用一段细铁丝代替 D.使用试电笔时接触试电笔金属笔尖
14．（2025年陕西榆林市榆林区中考一模题）小林家安装的电能表如图甲所示,书房三孔插座的安装电路如图乙所示,书房灯简图如图丙所示,为保证安全用电,下列说法正确的是【 】
A.小林家的用电总功率不得超过2200W
B.三孔插座的安装符合安全用电原则
C.若保险丝熔断,可用铁丝代替 D.a端应接零线，b端应接火线
15.（2024年黑龙江哈尔滨中考题）如图所示的电路中，电源电压恒为9V，灯泡L标有“6V 6W”，滑动变阻器标有“30Ω 2A”，下列说法正确的是【 】
A．灯泡正常发光时的电阻为6Ω
B．电路中的电流不超过2A时，电路一定是安全的
C．当灯泡正常发光时，滑动变阻器的电功率为9W
D．当滑动变阻器的滑片P向右滑动时，小灯泡变暗
16．（2024年山东潍坊中考题）如图甲所示的电路，电流表量程为0～0.6A，小灯泡L标有“4V 2W”字样。闭合开关S1、S2，在确保电路安全的情况下，调整滑动变阻器滑片P位置，记录多组电压表示数U与相应的电流表示数I，并作出如图乙所示的图像。下列分析正确的是【 】
A．电源的电压为10V
B．电阻R能达到的最大功率为3.6W
C．滑动变阻器允许接入电路的最小阻值为
D．断开S2，小灯泡正常发光时，滑动变阻器的功率为2.5W
17．（2024年山东青岛中考题）如图所示电路，电源电压保持不变．闭合开关S1和S2，电压表示数为6V，电流表示数为0.3A，将电压表和电流表互换位置，闭合S1，断开S2，电流表示数为0.2A，下列判断正确的是【 】
A．电源电压为6V
B．电阻R1的阻值为30Ω
C．电阻R2的阻值为20Ω
D．电路消耗的总功率减小了0.6W
18．（2024年河南信阳中考二模题）学习完家庭电路的知识后，小亮把自己家的电路简化后画出了如图所示的示意图，下列说法正确的是【 】
A．控制白炽灯的开关可以和白炽灯交换位置
B．空气开关安装在总开关之后是为了防止人触电
C．白炽灯、电视机、电冰箱之间并联
D．电路中再接入空调，总电阻变小
三、作图题（每小题2分，共4分。）
19．（2024年石家庄中考模拟题）如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
20.（2024年黑龙江大庆九年级期中考试题）如图，将图中元件用笔画线代替导线连起来（开关仅控制灯泡）。
四、实验探究题（21题8分，22题4分，共12分。）
21 .（2025年河南光山县中考二模题）在测量额定电压为2.5V小灯泡的电功率实验中，电源是三节新干电池。
（1）请用笔画线代替导线，将甲图的电路连接完整。
（2）闭合开关前，滑动变阻器的滑片应置于______(选填“左”或“右”)端。
（3）闭合开关，移动滑片，当电压表的示数为______V时，小灯泡正常发光，读出电流表示数，可测得额定功率。
（4）继续移动滑片，电压表示数如图乙所示，为______V，此时电流表示数为0.24A，小灯泡的实际功率为________W.为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是______________________。
（5）分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率_________。
（6）完成上述实验后，某小组设计了如图丙所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。方案如下:
①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；
②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；
③算出小灯泡的额定功率。
现有阻值为5Ω、10Ω、20Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选_______Ω的。
22.（2023年山东枣庄中考题）在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
（1）要探究电热与电阻的关系，应选用 组合，并将它们 接到电源两端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置U形管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下， 。
（3）实验中通过观察U形管中液面高度的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列实例采用研究方法与此相同的是【 】
A．探究电流与电压、电阻的关系 B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线” D．探究平面镜成像的特点
五、综合应用题（23题7分，24题7分，共14分。）
23.（2025年西安碑林区中考二模题）每天喝一杯热牛奶,有益身体健康。为方便热牛奶,小明妈妈买了一款牛奶锅,如图一1,其内部简化电路如图一2,部分技术参数如图一3.
（1）这款牛奶锅能够加热是利用了电流的____效应。
（2）定值电阻R1、R2的阻值是多少
（3）若用该牛奶锅把初温为20℃、质量为0.4kg的纯牛奶加热到60℃.牛奶锅正常工作，不计热量损失,使用高温挡比使用低温挡节约多少时间 [牛奶的比热容为c=2.5×103J/(kg ℃)]
24．（2024年陕西安康中考三模题）某电热水器铭牌标识为“220V 1200W”，由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化。把该电热水器如图﹣1所示的插头插入如图﹣2所示的智能插座工作一段时间，通过智能插座读出这段时间电热水器的工作电压为220V，电流为5A，消耗的电能为0.55kW h.
（1）插头插脚①较长，将插头插入插座时，可确保电热水器的金属外壳先接触 线，避免触电事故。用橡胶做插头外壳是因为橡胶是 体。
（2）电热水器的实际功率是多大？工作的这段时间是多长？
（3）为恢复该电热水器的铭牌功率，可将一段新的电热丝与氧化电热丝串联还是并联？这段电热丝的电阻值为多少？
2025年中考物理考点精讲精练
电学（电功率 生活用电） 考点突破练习参考答案
一、填空题（每空1分，共16分。）
1. 并联 220 0.2 2. 低温 6.6×104 3. 0.6 1:3 4. 电流表 25∶9 5. 热 3023.6 9.0×104 等于 6. E b 用电器的总功率过大
二、选择题（每小题2分，共24分。）
7. C 8. A 9. D 10. D 11. D 12. D
13.A 14.B 15.AD 16.BC 17.AC 18.CD
三、作图题（每小题2分,共4分。）
19. 20.
四、实验探究题（21题8分,22题4分共12分。）
21.（1）（2）左 （3）2.5 （4）2.2 0.528 小灯泡的亮度 （5）越大 （6）5
22.（1）甲、乙 串联 （2）通过导体的电流越大，产生的热量越多 （3）B
五、综合应用题（23题9分，24题5分，共14分。）
23.（1）热（1分）
（2）图-2电路中,开关S1、S2闭合时,R1短路，R2单独工作，电路的电阻为R2，由可知，牛奶锅总功率较大,为加热挡,R2的阻值
开关S1闭合、S2断开时,两电阻串联,电路总电阻较大，牛奶锅总功率较小,为保温挡,此时电路总电阻
由串联电路中的电阻特点得，R1的阻值R1=R总-R2=2420Ω-484Ω=1936Ω （1分）
牛奶吸收的热量
Q吸=cm（t-t0）=2.5×103J/(kg ℃)×0.4kg×（60℃-20℃）=40000J (1分)
加热牛奶消耗的电能W=Q吸=40000J
由P=W/t得，
24.（1）地 绝缘 （2分）
（2）电热水器的实际功率P=UI=220V×5A=1100W
由P=W/t得，工作的这段时间为 （2分）
为恢复该电热水器的铭牌功率，需要并联一段新的电热丝，减小电路的总电阻，增大电路的总电流，由P=UI可知电功率增大；
由并联电路中的功率特点得，并联的新电热丝的功率为P并=P额﹣P=1200W﹣1100W=100W
由可知，并联的新电热丝的电阻 （3分）
