画立体图形

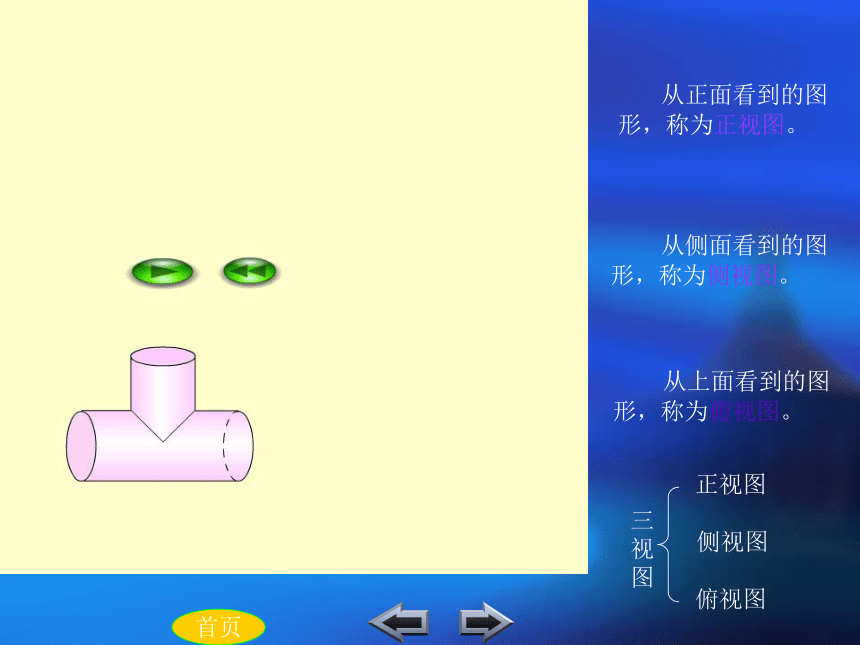

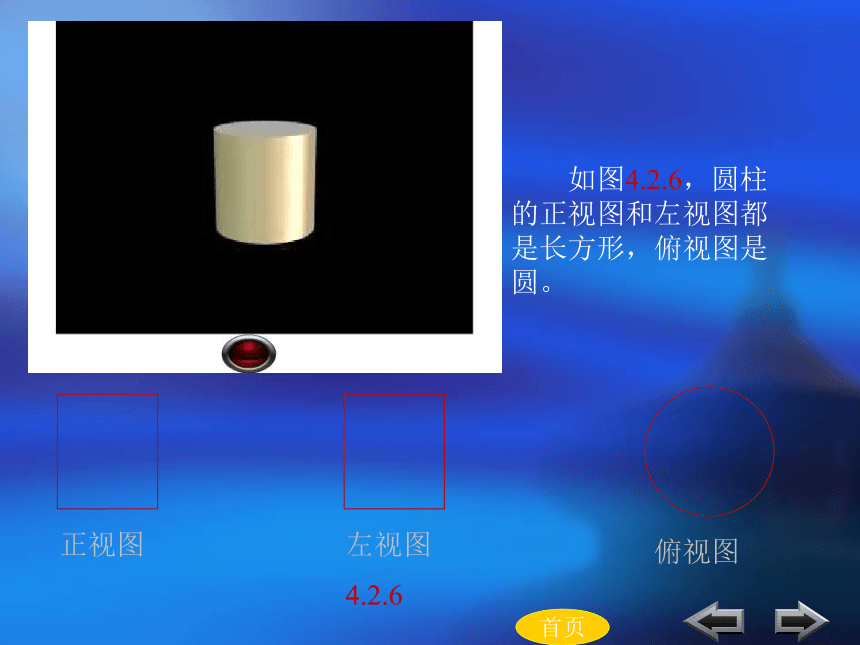

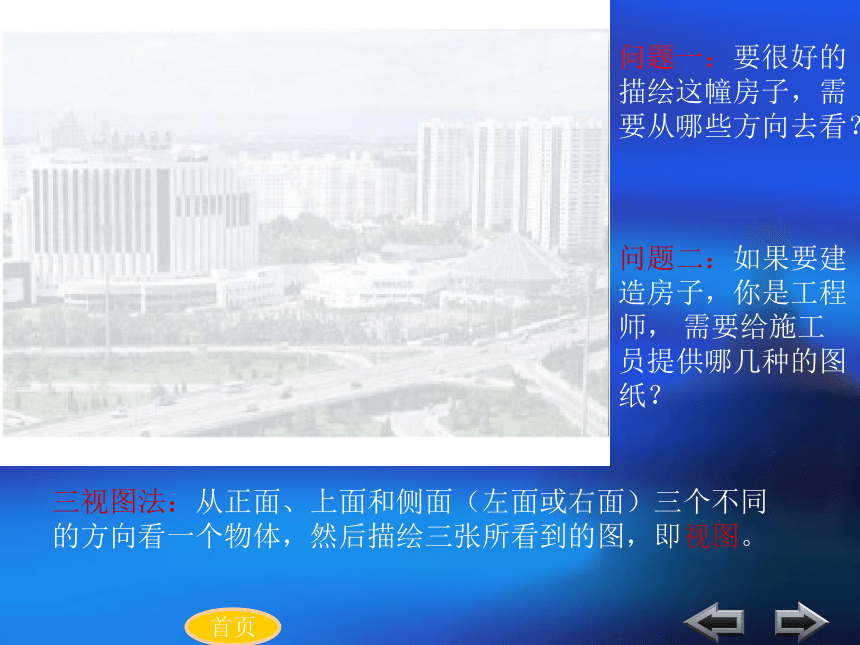

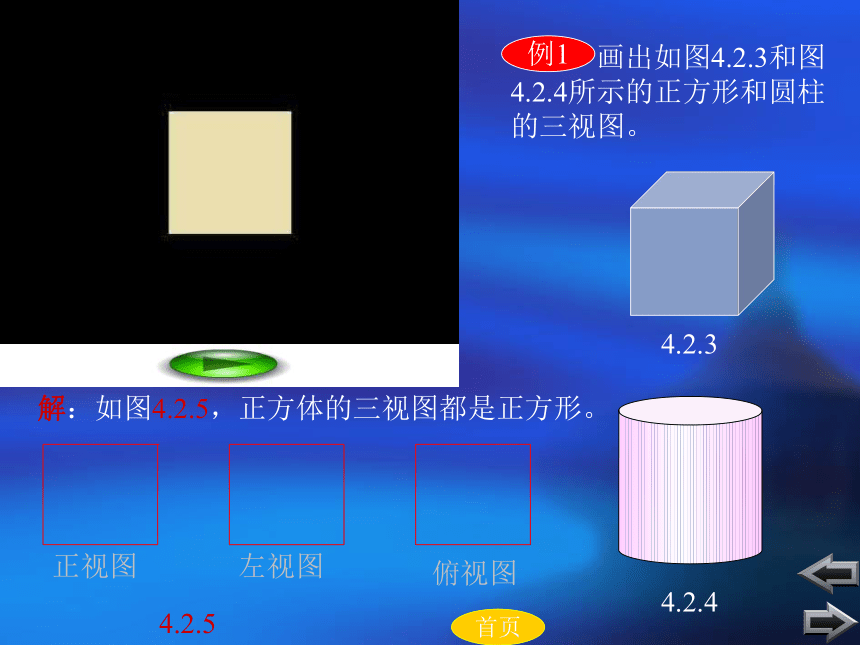

课件11张PPT。§4.2 画立体图形—由立体图形到视图三视图法三视图例 1例 2练 习 问题二：如果要建造房子，你是工程师， 需要给施工员提供哪几种的图纸？三视图法：从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图。首页问题一：要很好的描绘这幢房子，需要从哪些方向去看？ 从正面看到的图形，称为正视图。 从上面看到的图形，称为俯视图。 从侧面看到的图形，称为侧视图。首页 画出如图4.2.3和图4.2.4所示的正方形和圆柱的三视图。例14.2.34.2.4正视图左视图俯视图4.2.5解：如图4.2.5，正方体的三视图都是正方形。首页正视图左视图俯视图4.2.6 如图4.2.6，圆柱的正视图和左视图都是长方形，俯视图是圆。首页 画出如图4.2.7所示四棱锥的三视图。例2解：四棱锥的三视图如图4.2.8：正视图左视图俯视图4.2.74.2.8首页练习1、画出下列立体图形的三视图。2、指出左面三个平面图形是右面这个物体的三视图中
的哪个视图。（ ）（ ）（ ）正视图俯视图左视图首页作业正视图左视图俯视图返 回正视图左视图俯视图返 回正视图左视图俯视图返 回作业布置：
1、复习本节课的内容；
2、书面作业：习题1、2、3；
3、预习下一个内容：由视图到立体图形返 回首页
