4.1.2 由立体图形到平面图形

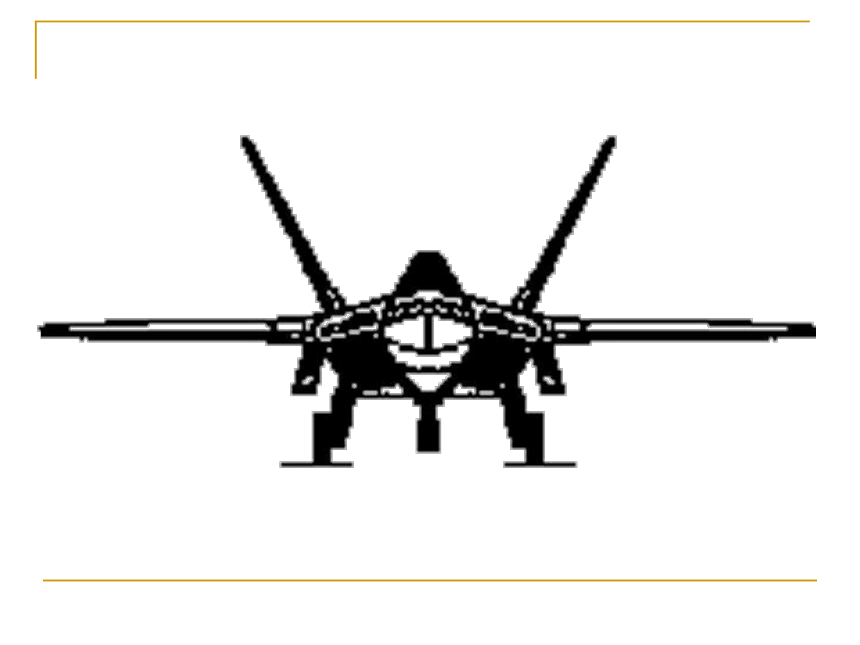

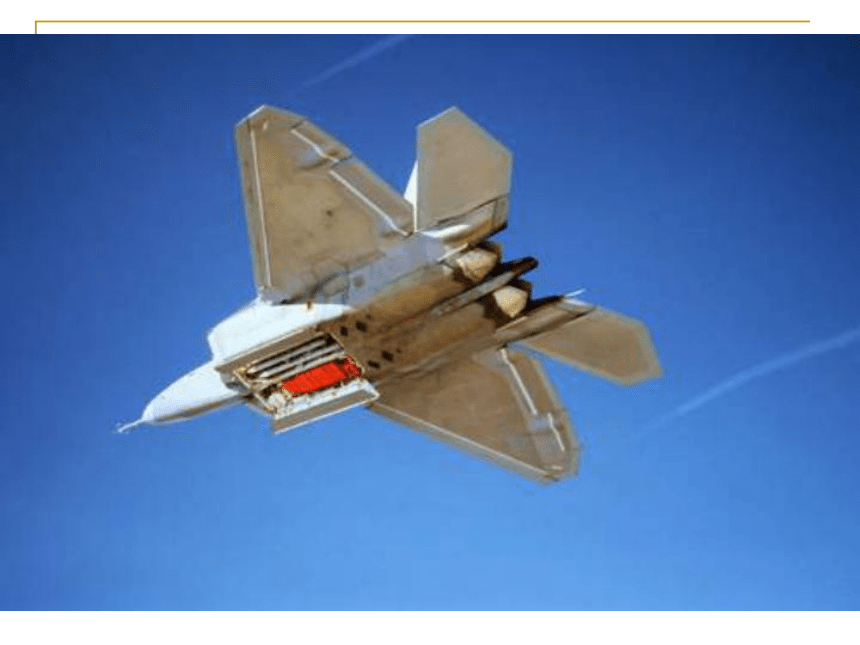

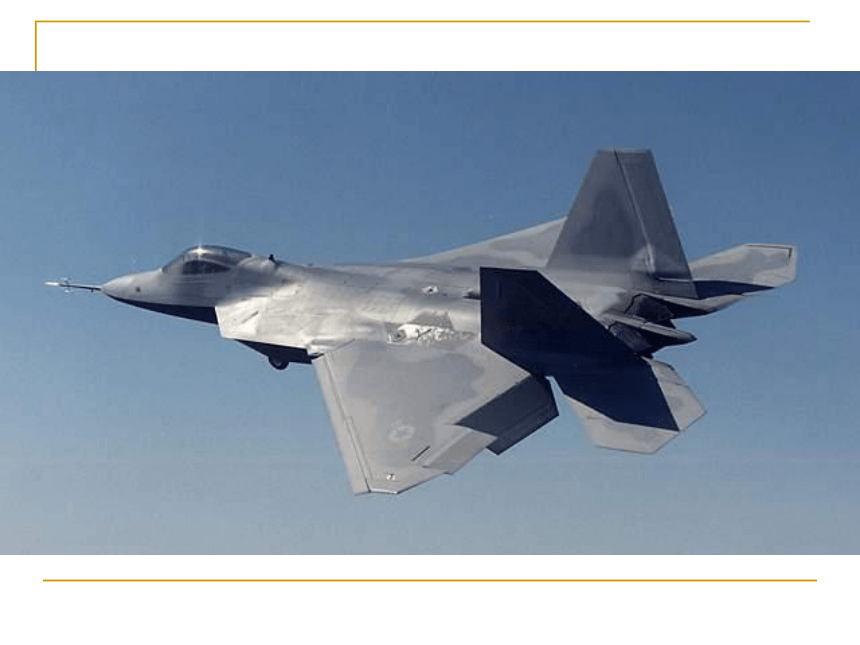

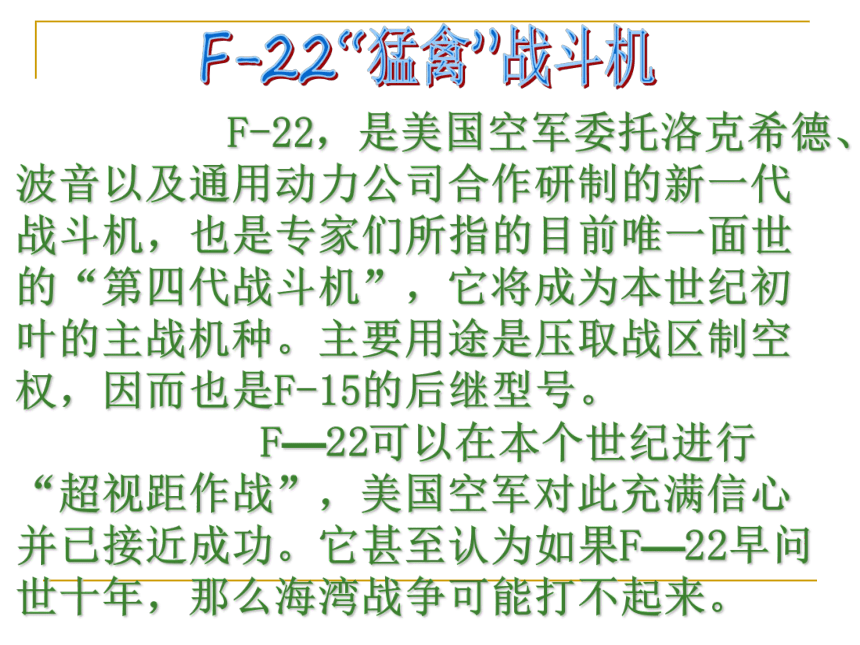

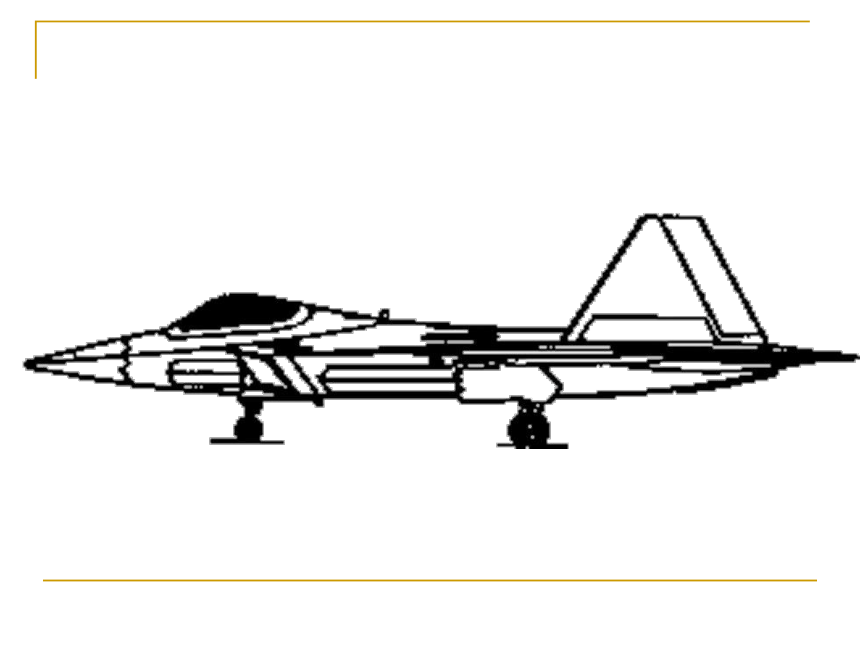

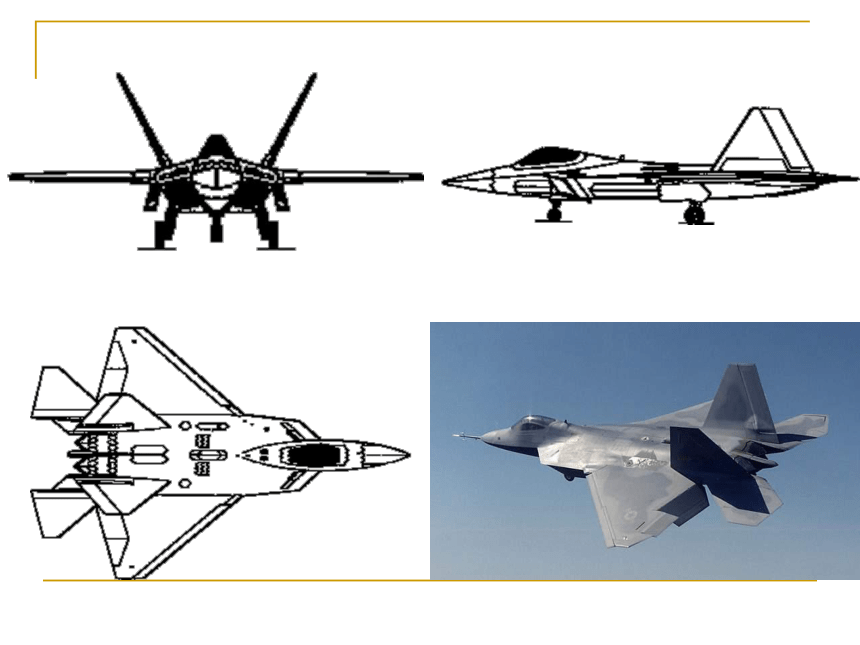

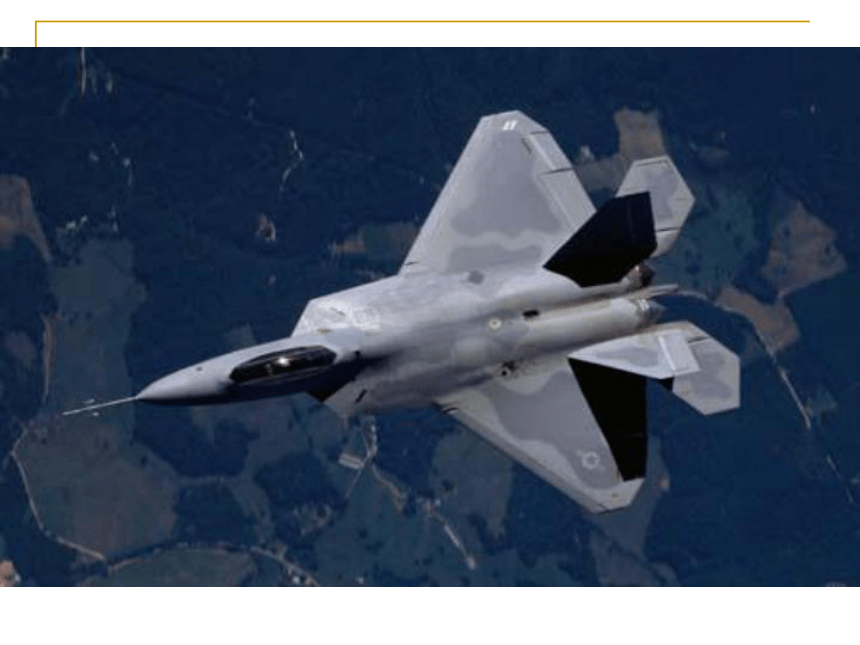

课件58张PPT。三视图的画法 F-22，是美国空军委托洛克希德、波音以及通用动力公司合作研制的新一代战斗机，也是专家们所指的目前唯一面世的“第四代战斗机”，它将成为本世纪初叶的主战机种。主要用途是压取战区制空权，因而也是F-15的后继型号。

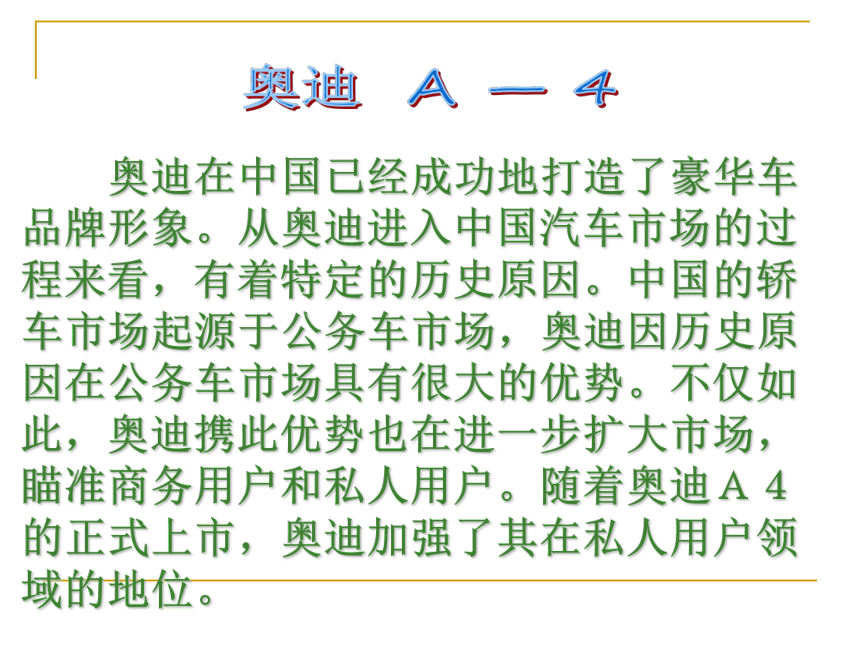

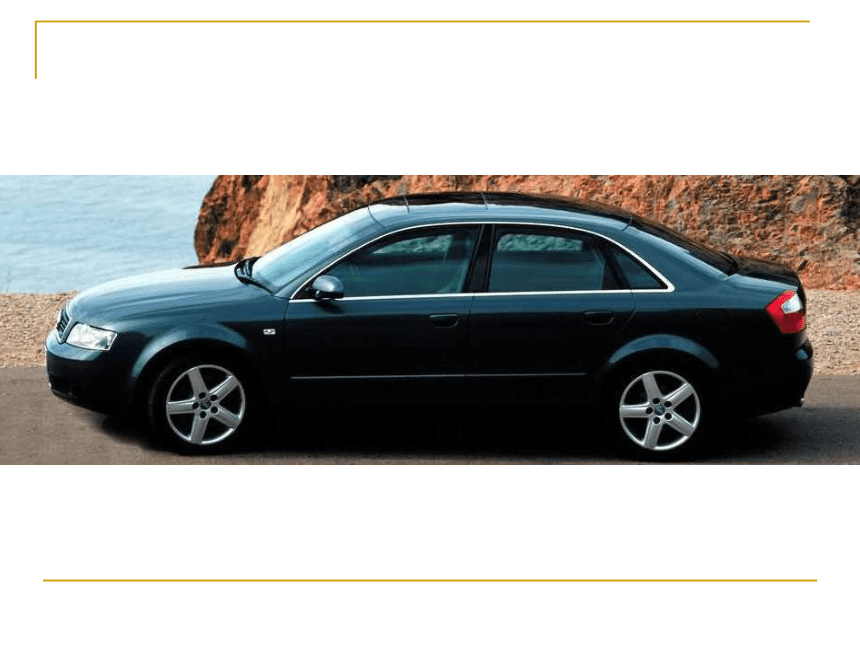

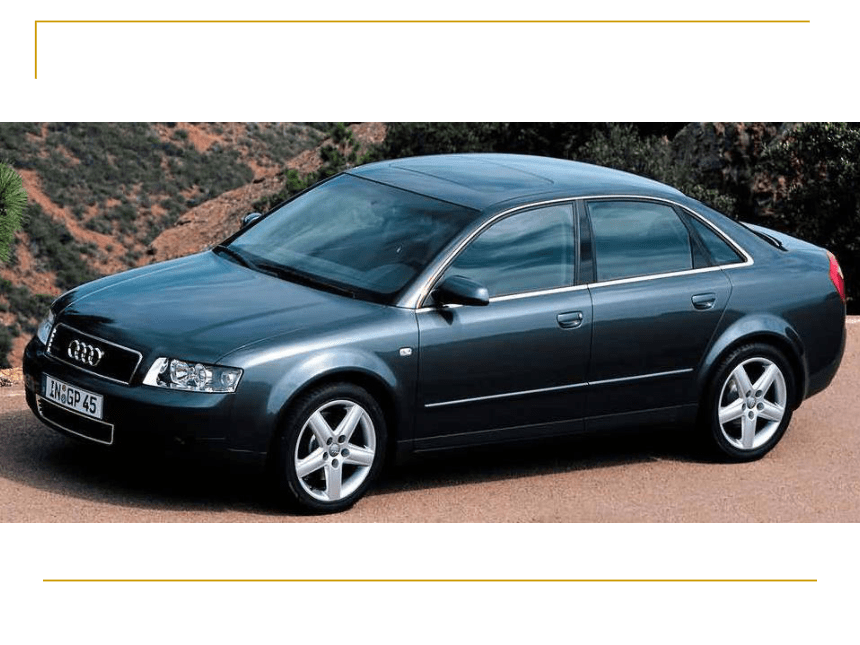

F—22可以在本个世纪进行“超视距作战”，美国空军对此充满信心并已接近成功。它甚至认为如果F—22早问世十年，那么海湾战争可能打不起来。F-22“猛禽”战斗机 奥迪在中国已经成功地打造了豪华车品牌形象。从奥迪进入中国汽车市场的过程来看，有着特定的历史原因。中国的轿车市场起源于公务车市场，奥迪因历史原因在公务车市场具有很大的优势。不仅如此，奥迪携此优势也在进一步扩大市场，瞄准商务用户和私人用户。随着奥迪Ａ４的正式上市，奥迪加强了其在私人用户领域的地位。 奥迪 A — 4由立体图形到视图 工人在建造房子之前，首先要看房子的图纸.但在平面上画空间的物体不是一件简单的事，因为必须把它画得从各个方面看都很清楚.为了解决这个问题，创造了三视图法.就是从三个不同的方向看一个物体，一般是从正面、上面和侧面，然后描绘三张所看到的图，即视图.
例如下图:从正面看到的图形，称为正视图；
从上面看到的图形，称为俯视图；
从侧面看到的图形，称为侧视图. 例1 画出如图1和图2所示的正方体和圆柱的三视图. 12俯视图左视图正视图俯视图左视图正视图俯视图左视图正视图正视图左视图俯视图遵循从下层向上层、从左边到右边的原则一层一层的画。示例：正视图左视图俯视图正视图左视图俯视图正视图左视图俯视图正视图左视图俯视图正视图左视图俯视图正视图左视图俯视图三视图表达的意义 从前面正对着物体观察，画出主视图，主视图反映了物体的长和高及前后两个面的实形。
从上向下正对着物体观察，画出俯视图，布置在主视图的正下方，俯视图反映了物体的长和宽及上下两个面的实形。
从左向右正对着物体观察，画出左视图，布置在主视图的正右方，左视图反映了物体的宽和高及左右两个面的实形。三视图能反映物体真实的形状和长、宽、高。三视图的对应规律主视图和俯视图长对正
主视图和左视图高平齐
俯视图和左视图宽相等课堂练习：1、三视图都一样的几何体有______________（两种）球体、正方体圆锥D2、 如图是某几何体的三视图，则这个几何体是____ 正视图 左视图 俯视图ABC（　　）（　　 ）（　　）AAB考考你俯视图左视图正视图ABC（　　）（　　）（　　）BCB1 上图的⑴、⑵、⑶分别是从三个不同的方向对强6型歼击机所看到的结果，下列说法正确的是（ ）
(A)从正面、左面、上面看
(B) 从上面、正面、左面看
(C)从上面、左面、正面看
(D) 从左面、上面、正面看B从正面看到的图形，称为正视图；
从上面看到的图形，称为俯视图；
从侧面看到的图形，称为侧视图. 例1 画出如图1和图2所示的正方体和圆柱的三视图. 12如图(1):如果圆柱的侧面正对着我们,它的三视图是什么?
如图(2):如果圆柱的底面正对着我们,它的三视图是什么?同类变式训练：画出下图所示三棱柱的三视图。正视图左视图俯视图3、右边是由四个相同的小长方体堆成的物体，试指出左边三个平面图形分别是这个物体的三视图中的哪个视图。俯视图正视图左视图添线补全下列三视图：能力提高：12如要做一个水管的三叉接头，工人事先看到的不是图1，而是从正面、上面和左面(或右面)看接头的三个平面图形(如图2)，然后根据这三个图形制造出水管接头. 13 如图的⑴、⑵、⑶分别是从三个不同的方向对三叉接头的立体图形所看到的图形，下列说法正确的是（ ）(A)从上面、正面、左面看 (B)从正面、左面、上面看(C)从左面、上面、正面看 (D)从上面、左面、正面看 B2这个图是由9个正方体组成的立体图形，分别
从正面、左面、上面观察这个图形，各能得到
什么平面图形？演示试画出从正面、侧面、上面看下列各几何体得到的几何图形从正面看从左面看从上面看返回从正面看从左面看从上面看返回从正面看从左面看从上面看返回从正面看从左面看从上面看返回从正面看从左面看从上面看返回家庭作业1.P118 4、7、10、132.用硬纸片制作正方体的展开图， 探究共有多少种展开图？再见www.czsx.com.cn
