课件16张PPT。高中物理·必修2·人教版
3 实验：研究平抛运动[目标定位] 1.学会用实验的方法描绘平抛运动的轨迹并验证轨迹是一条抛物线．
2．能根据运动轨迹求平抛运动的初速度．一、实验原理
想一想 描出小球的运动轨迹有哪些方法？
答案 描绘轨迹可以采用的方法有斜面小槽法、喷水法和频闪照相法．
二、实验器材(以斜面小槽法为例)
斜槽(带小球)、木板及竖直固定支架、白纸、图钉、_______、三角板、铅笔、_______．
重垂线刻度尺v0t一、实验步骤(以斜面小槽法为例)

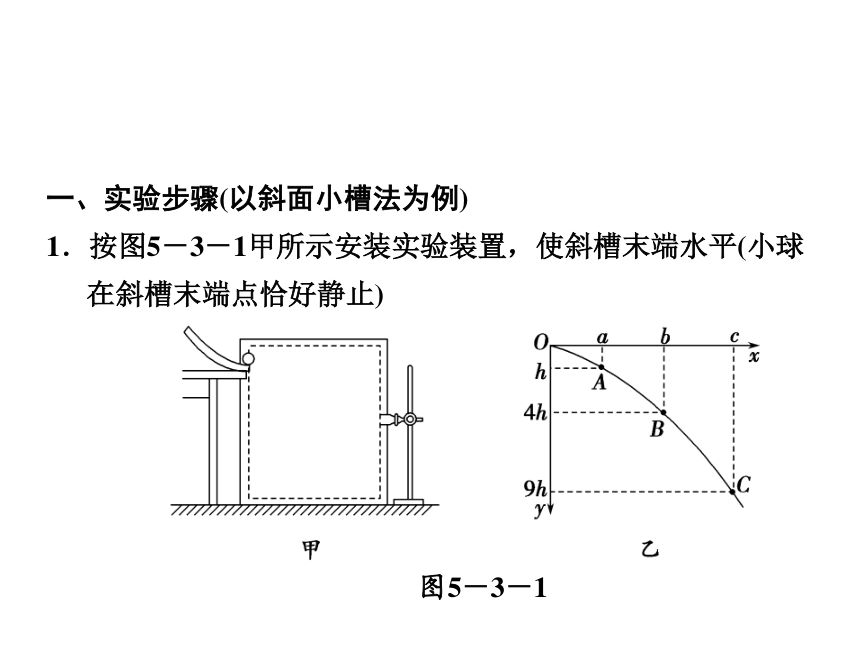

1．按图5－3－1甲所示安装实验装置，使斜槽末端水平(小球在斜槽末端点恰好静止)

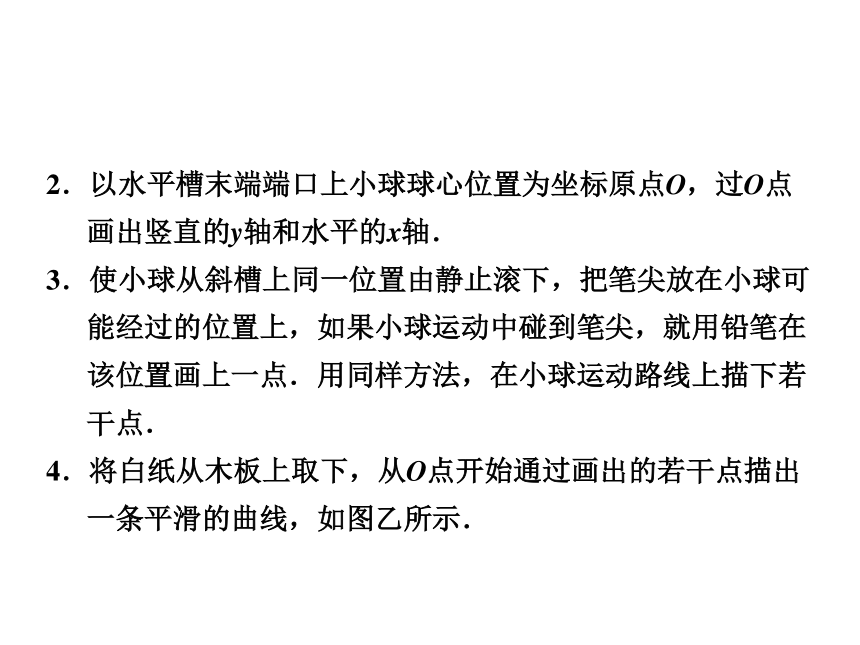

图5－3－12．以水平槽末端端口上小球球心位置为坐标原点O，过O点画出竖直的y轴和水平的x轴．
3．使小球从斜槽上同一位置由静止滚下，把笔尖放在小球可能经过的位置上，如果小球运动中碰到笔尖，就用铅笔在该位置画上一点．用同样方法，在小球运动路线上描下若干点．

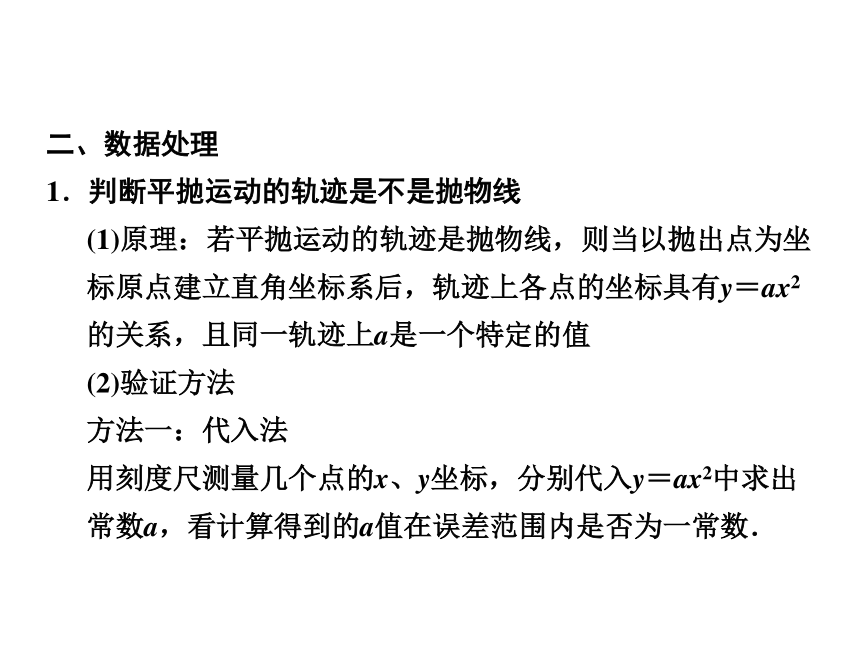

4．将白纸从木板上取下，从O点开始通过画出的若干点描出一条平滑的曲线，如图乙所示．二、数据处理
1．判断平抛运动的轨迹是不是抛物线
(1)原理：若平抛运动的轨迹是抛物线，则当以抛出点为坐标原点建立直角坐标系后，轨迹上各点的坐标具有y＝ax2的关系，且同一轨迹上a是一个特定的值
(2)验证方法
方法一：代入法

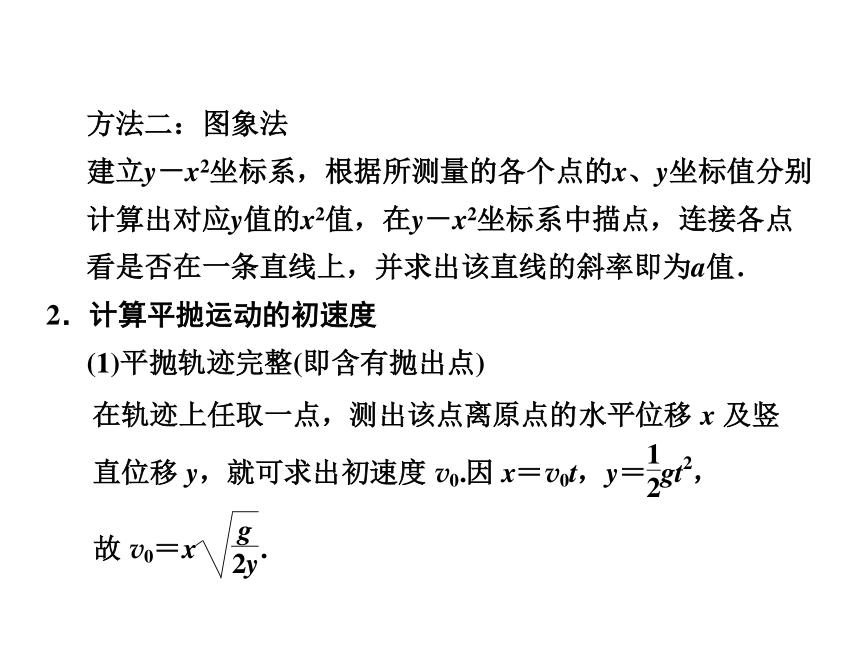

用刻度尺测量几个点的x、y坐标，分别代入y＝ax2中求出常数a，看计算得到的a值在误差范围内是否为一常数． 方法二：图象法
建立y－x2坐标系，根据所测量的各个点的x、y坐标值分别计算出对应y值的x2值，在y－x2坐标系中描点，连接各点看是否在一条直线上，并求出该直线的斜率即为a值．
2．计算平抛运动的初速度
(1)平抛轨迹完整(即含有抛出点)
(2)平抛轨迹残缺(即无抛出点)
图5－3－2三、注意事项
1．实验中必须调整斜槽末端的切线水平(将小球放在斜槽末端水平部分，若小球静止，则斜槽末端水平)．
2．方木板必须处于竖直平面内，固定时要用重垂线检查坐标纸竖线是否竖直．
3．小球每次必须从斜槽上同一位置滚下．
4．坐标原点不是槽口的端点，应是小球出槽口时球心在木板上的投影点．
5．小球开始滚下的位置高度要适中，以使小球做平抛运动的轨迹由坐标纸的左上角一直到达右下角为宜．
6．在轨迹上选取离坐标原点O点较远的一些点来计算初速度．【例1】 在“研究平抛运动”的实验中，可以描绘平抛物体运动轨迹和求物体的平抛初速度．实验简要步骤如下：
A．让小球多次从________位置上滚下，记下小球运动途 中经过的一系列位置；
B．安装好器材，注意斜槽末端水平和木板竖直，记下小 球在斜槽末端时球心在木板上的投影点O和过O点的竖 直线，检测斜槽末端水平的方法是________．
C．测出曲线上某点的坐标x、y，用v0＝________算出该 小球的平抛初速度，实验需要对多个点求v0的值，然 后求它们的平均值．
D．取下白纸，以O为原点，以过O点的竖直线为y轴，水平线为x轴建立坐标系，用平滑曲线画平抛轨迹．
上述实验步骤的合理顺序是________(只排列序号即可)．
【例2】某学生在做“研究平抛运动”的实验中，描出了如图5－3－3所示的几个实验点，其中偏差较大的实验点B出现的原因可能是 ( )
A．小球滚下的高度较其他各次高
B．小球滚下的高度较其他各次低
C．小球滚下时具有一定的初速度
D．以上说法均有可能
答案 B
图5－3－3 解析 小球滚下的高度越低，其做平抛运动的初速度越小，其轨迹线越陡，越靠近y轴，所以可能原因为B.【例3】 在研究平抛运动的实验中，为了确定小球在不同时刻所通过的位置，实验时用如图5－3－4所示的装置，先将斜槽轨道的末端调整水平，在一块平木板表面钉上复写纸和白纸，并将该木板竖直立于槽口附近．使小球从斜槽上紧靠挡板处由静止释放，小球撞到木板并在白纸上留下痕迹A；将木板向远离槽口方向平移距离x，再使小球从斜槽上紧靠挡板处由静止释放，小球撞在木板上得到痕迹B；将木板再向远离槽口方向平移距离x，小球再从斜槽上紧靠挡板处由静止释放，得到痕迹C.若测得木板每次移动的距离均为x＝10.00 cm.A、B间距离y1＝4.78 cm，B、C间距离y2＝14.58 cm.(g取9.80 m/s2)图5－3－4
(1)根据以上直接测量的物理量求得小球的初速度为v0＝________(用题中所给字母表示)．
(2)小球的初速度的测量值为________ m/s.
