2025年中考二轮复习【重点题型突破】作图题强化训练（含答案）

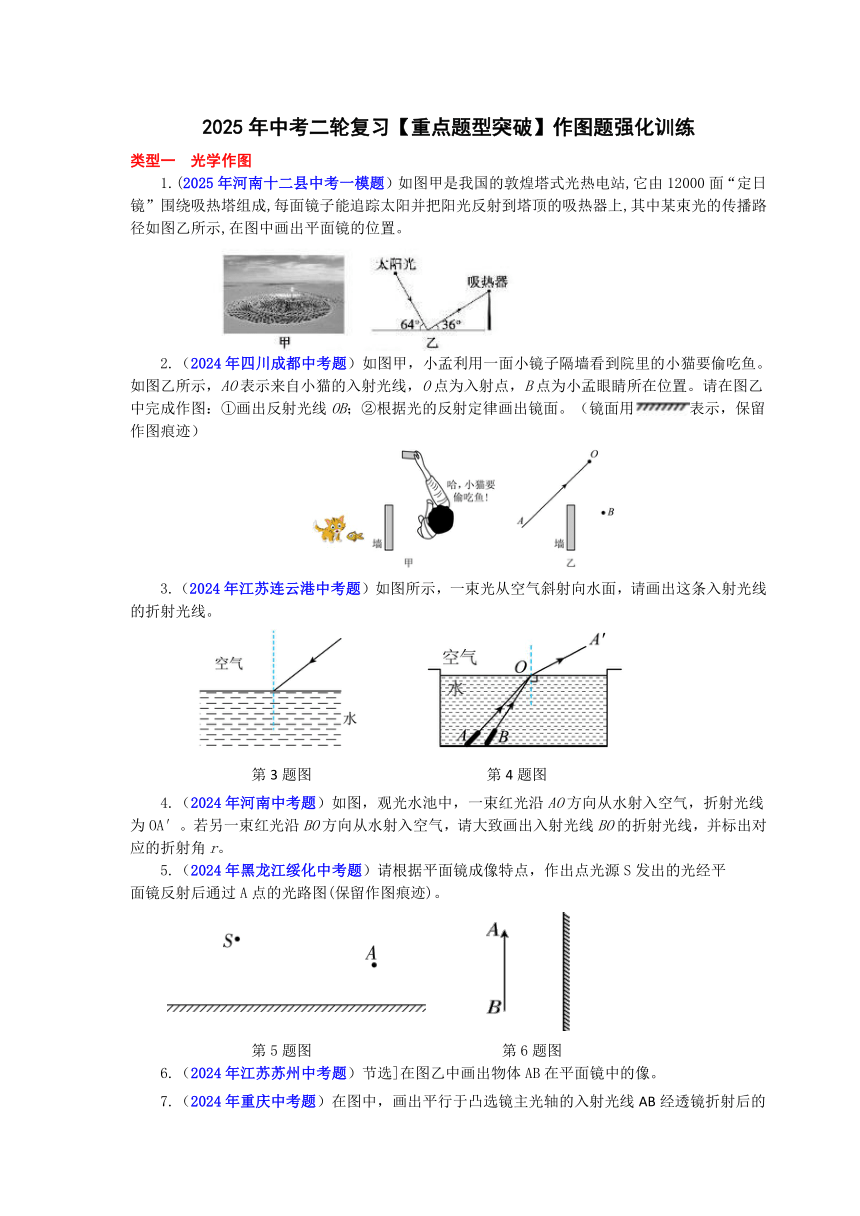

2025年中考二轮复习【重点题型突破】作图题强化训练
类型一 光学作图
1.(2025年河南十二县中考一模题）如图甲是我国的敦煌塔式光热电站,它由12000面“定日镜”围绕吸热塔组成,每面镜子能追踪太阳并把阳光反射到塔顶的吸热器上,其中某束光的传播路径如图乙所示,在图中画出平面镜的位置。
2.（2024年四川成都中考题）如图甲，小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙所示，AO表示来自小猫的入射光线，O点为入射点，B点为小孟眼睛所在位置。请在图乙中完成作图：①画出反射光线OB；②根据光的反射定律画出镜面。（镜面用表示，保留作图痕迹）
3.（2024年江苏连云港中考题）如图所示，一束光从空气斜射向水面，请画出这条入射光线的折射光线。
第3题图 第4题图
4.（2024年河南中考题）如图，观光水池中，一束红光沿AO方向从水射入空气，折射光线为OA′。若另一束红光沿BO方向从水射入空气，请大致画出入射光线BO的折射光线，并标出对应的折射角r。
5.（2024年黑龙江绥化中考题）请根据平面镜成像特点，作出点光源S发出的光经平
面镜反射后通过A点的光路图(保留作图痕迹)。
第5题图 第6题图
6.（2024年江苏苏州中考题）节选]在图乙中画出物体AB在平面镜中的像。

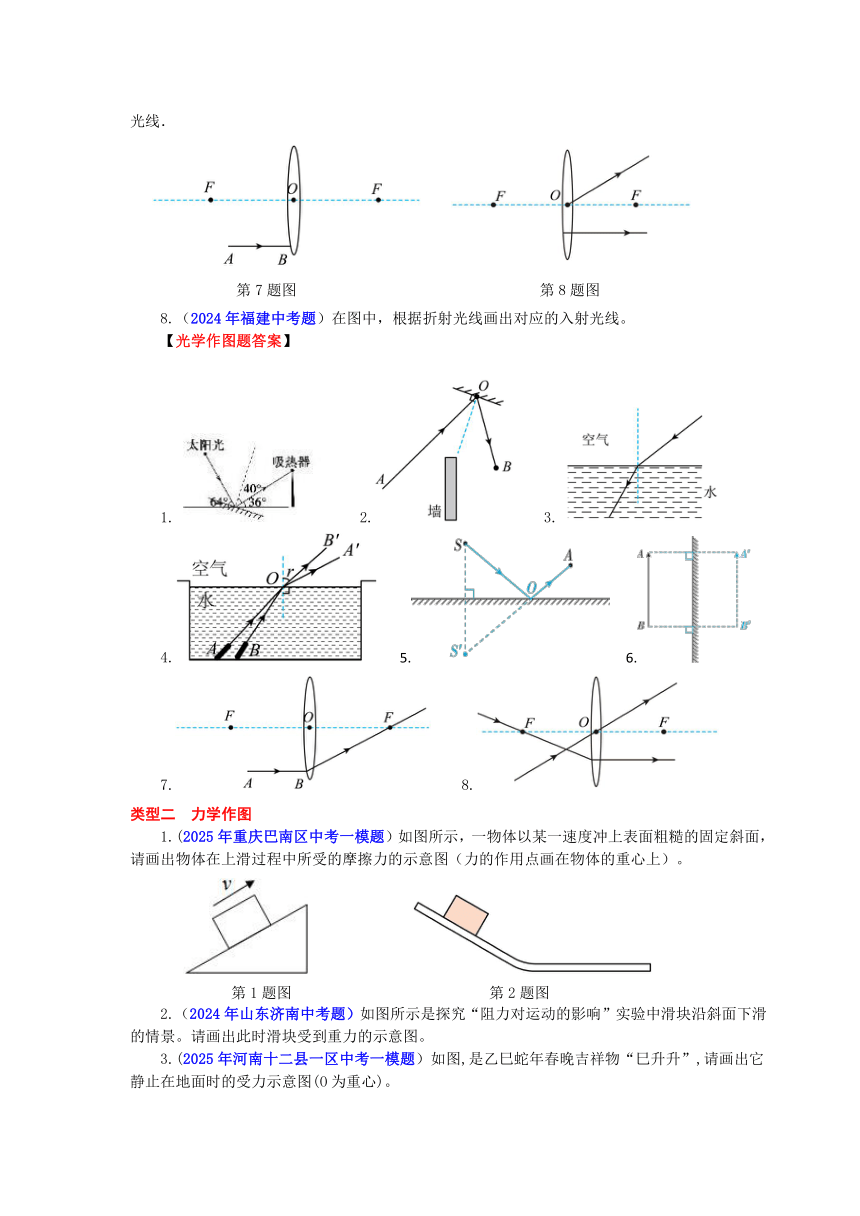

7.（2024年重庆中考题）在图中，画出平行于凸选镜主光轴的入射光线AB经透镜折射后的光线．
第7题图 第8题图
8.（2024年福建中考题）在图中，根据折射光线画出对应的入射光线。
【光学作图题答案】
1. 2. 3.
4. 5. 6.
7. 8.
类型二 力学作图
1.(2025年重庆巴南区中考一模题）如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图（力的作用点画在物体的重心上）。
第1题图 第2题图
2.（2024年山东济南中考题）如图所示是探究“阻力对运动的影响”实验中滑块沿斜面下滑的情景。请画出此时滑块受到重力的示意图。
3.(2025年河南十二县一区中考一模题）如图,是乙巳蛇年春晚吉祥物“巳升升”,请画出它静止在地面时的受力示意图(O为重心)。

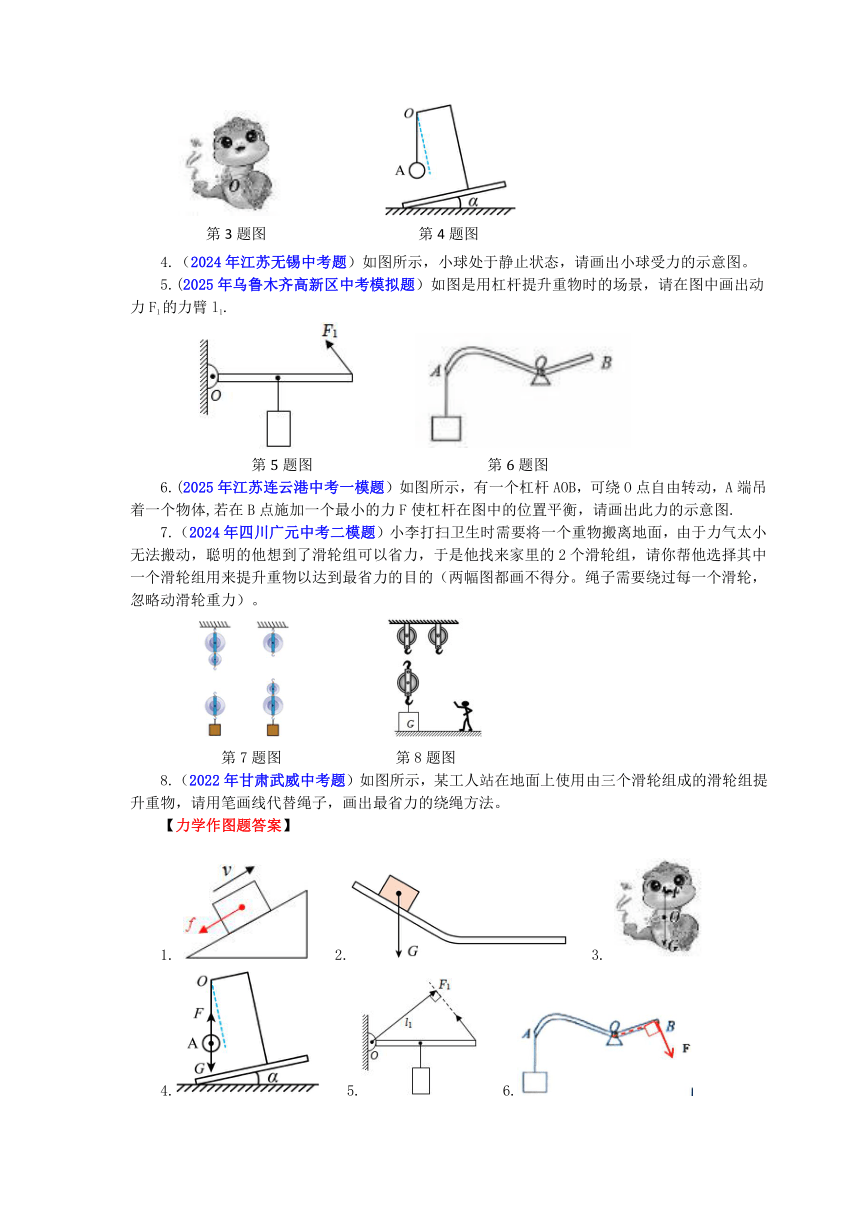

第3题图 第4题图
4.（2024年江苏无锡中考题）如图所示，小球处于静止状态，请画出小球受力的示意图。
5.(2025年乌鲁木齐高新区中考模拟题）如图是用杠杆提升重物时的场景，请在图中画出动力F1的力臂l1.
第5题图 第6题图
6.(2025年江苏连云港中考一模题）如图所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体,若在B点施加一个最小的力F使杠杆在图中的位置平衡，请画出此力的示意图.
7.（2024年四川广元中考二模题）小李打扫卫生时需要将一个重物搬离地面，由于力气太小无法搬动，聪明的他想到了滑轮组可以省力，于是他找来家里的2个滑轮组，请你帮他选择其中一个滑轮组用来提升重物以达到最省力的目的（两幅图都画不得分。绳子需要绕过每一个滑轮，忽略动滑轮重力）。
第7题图 第8题图
8.（2022年甘肃武威中考题）如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请用笔画线代替绳子，画出最省力的绕绳方法。
【力学作图题答案】
1. 2. 3.
4. 5. 6.
7. 8.
类型三 电磁学作图
1.（2024年贵州中考题）如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡L2两端电压，导线不能交叉。
第1题图 第2题图
2.(2023年四川遂宁中考题)小刚同学在探究电流与电阻的关系时，设计了如图甲所示的电路，部分实物连接情况如图乙所示．其中电源电压恒为4.5 V，滑动变阻器R0最大阻值为80 Ω，定值电阻R备有阻值分别为5 Ω、10 Ω、25 Ω、50 Ω各一个．请根据甲图电路图，在乙图中用笔画线代替导线将实物电路连接完整．
3.(2019年湖北随州中考题)利用如图所示的器材探究：流经小灯泡的电流I与小灯泡两端电压U之间对应关系规律（小灯泡的额定电压为2.5V，阻值在5Ω至10Ω之间）。
（1）请你用笔画线代替导线，将实物电路连接完整；
（2）将该实物图对应的电路图画在虚线框内。
4.(2018年四川眉山中考题)根据左侧的电路实物图，在右侧画出对应的电路图。
第4题图 第5题图
5.(2025年西安新城区中考模拟题）如图甲所示是一款带风扇的便携式台灯，台灯和风扇可以单独工作，且风扇有两挡风力通过串联定值电阻实现，图乙是其部分简化电路将。请灯泡、电动机和定值电阻的符号正确填入电路，使其符合工作要求。
6.(2025年辽宁初中学业水平考试模拟题）图甲为带开关和USB接口的插座。开关断开时，USB接口和三孔插座都不能工作；开关闭合时，USB接口和三孔插座都能独立工作。请将乙图中的电路图补充完整。
第6题图 第7题图
7.（2024年甘肃兰州中考题）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。
8.(2025年乌鲁木齐高新区中考模拟题）如图所示，请标出螺线管中的电流方向及A点的磁感线方向。
9.(2025年重庆巴南区中考一模题）根据如图所示小磁针静止时的指向，在对应位置标出电源的“+”和“-”极。
10.（2024四川年内江中考题）]如图，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性(“N”或“S”)，在电源左边的括号内标出极性(“＋”或“－”)。
【电磁学作图题答案】
1. 2.
3.4.
5.6.7.
8. 9.10.
类型一 推理类试题
16. 请按要求作图：
(2025年陕西师大附中中考二模题）（1）如图甲所示，牙医借助平面镜观察牙齿的背面。请在图乙中画出能反映此过程的光路图。
(2025年陕西师大附中中考二模题）如图甲所示，利用华山索道可将游客和物资从山脚运往山顶。封闭式轿厢随钢索向右上方做匀速直线运动，请在图乙中画出静止在轿厢内的物体A所受力的示意图。
【答案】（1） （2）
