专项训练卷1：受力示意图专练
训练角度一　弹力、重力、摩擦力的示意图
1.在图中手提箱的A点施加200 N竖直向上的力,请画出这个力的示意图。
2.如图所示,用手压缩弹簧时,大拇指对弹簧的压力为10 N,作出大拇指所受弹力F的示意图。
3.如图所示,在水平桌面上用手指压铅笔尖,铅笔在竖直位置处于静止状态,请在图中画出铅笔所受弹力的示意图。
4.如图所示,把橡皮用细线拴住并使其做圆周运动,请画出橡皮所受重力的示意图。
5.如图所示,这是在起伏不平的乡村小路上行驶的汽车,请画出在不同地点处汽车所受重力的示意图。
6.如图所示,这是一名男生在奔跑过程中,左脚腾空,右脚着地的瞬间,请画出此时水平地面对他的支持力和摩擦力的示意图(A点是作用点)。
训练角度二　物体运动状态不变时力的示意图

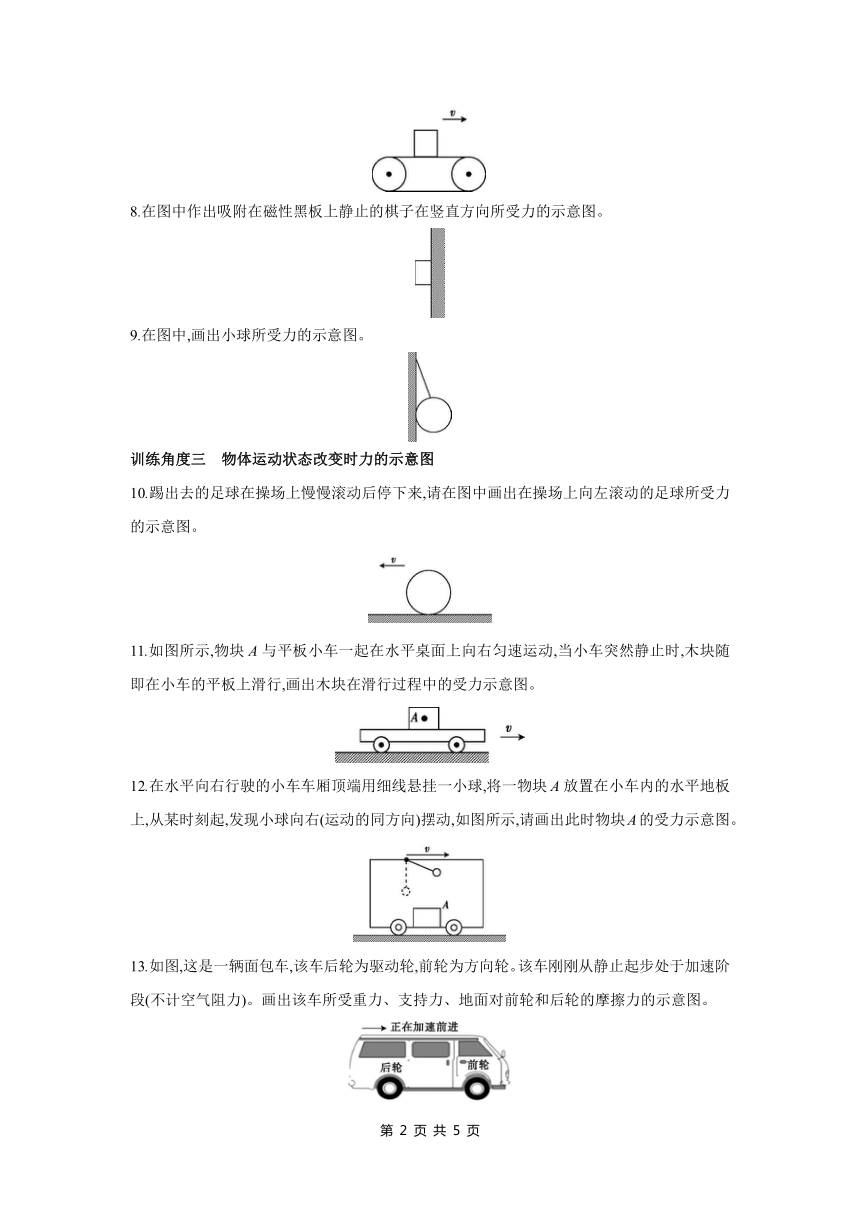

7.如图,货物随传送带一起水平向右做匀速直线运动,画出该货物的受力示意图。
8.在图中作出吸附在磁性黑板上静止的棋子在竖直方向所受力的示意图。
9.在图中,画出小球所受力的示意图。
训练角度三　物体运动状态改变时力的示意图
10.踢出去的足球在操场上慢慢滚动后停下来,请在图中画出在操场上向左滚动的足球所受力的示意图。
11.如图所示,物块A与平板小车一起在水平桌面上向右匀速运动,当小车突然静止时,木块随即在小车的平板上滑行,画出木块在滑行过程中的受力示意图。
12.在水平向右行驶的小车车厢顶端用细线悬挂一小球,将一物块A放置在小车内的水平地板上,从某时刻起,发现小球向右(运动的同方向)摆动,如图所示,请画出此时物块A的受力示意图。
13.如图,这是一辆面包车,该车后轮为驱动轮,前轮为方向轮。该车刚刚从静止起步处于加速阶段(不计空气阻力)。画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。
参考答案
作力的示意图的一般步骤:
1.如图所示。
2.如图所示。
3.如图所示。
4.如图所示。
5.如图所示。
6.如图所示。
作图指南　作支持力的示意图时,作用点要画在被支持的物体上,支持力的方向要和被支持物体的表面垂直。
7.如图所示。
模型实例　如图1所示,木块A与平板小车一起在水平桌面上向右做匀速直线运动。如图2所示,小刚用平板车运送货物,使货物A与平板车一起沿水平路面向右做匀速直线运动。如图3所示,静止在轿厢内的物体A随钢索斜向下做匀速直线运动。如图4所示,人随自动手扶梯一起向上做匀速直线运动。
8.如图所示。
9.如图所示。
10.如图所示。
11.如图所示。
12.如图所示。
13.如图所示。
作图指南　物体的受力示意图画法思路引导。
(1)确定研究物体。
(2)确定运动状态:物体处于平衡状态(静止状态或匀速直线运动状态)时,物体在各个方向上受力平衡;物体处于非平衡状态时,要注意各个力的大小关系。
(3)分析受力情况:先重力,后弹力,最后根据物体的运动状态找到摩擦力,再到其他力。
(4)作力的示意图。
画图时线段的长短表示力的大小;竖直悬挂的物体的重心在悬挂绳的延长线上。
