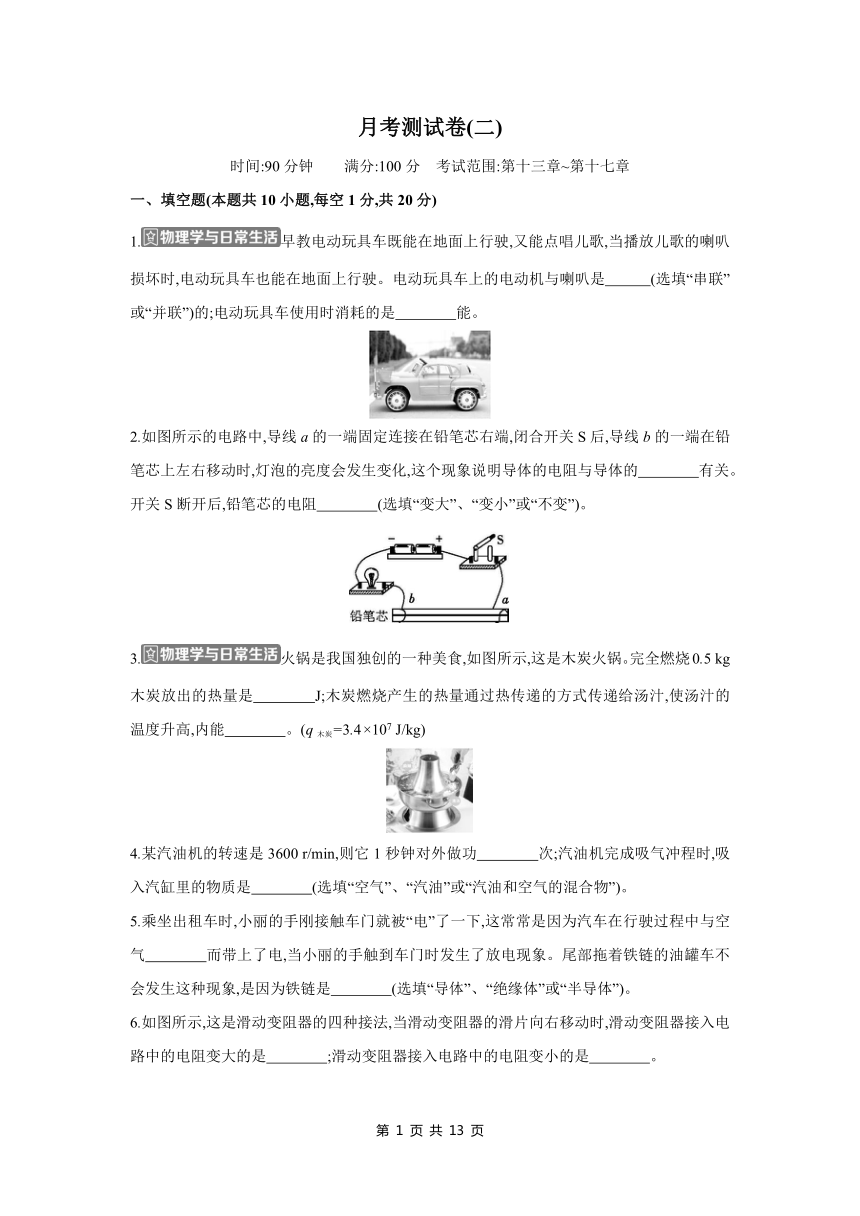

月考测试卷(二)
时间:90分钟  满分:100分 考试范围:第十三章~第十七章
一、填空题(本题共10小题,每空1分,共20分)
1.早教电动玩具车既能在地面上行驶,又能点唱儿歌,当播放儿歌的喇叭损坏时,电动玩具车也能在地面上行驶。电动玩具车上的电动机与喇叭是   (选填“串联”或“并联”)的;电动玩具车使用时消耗的是    能。
2.如图所示的电路中,导线a的一端固定连接在铅笔芯右端,闭合开关S后,导线b的一端在铅笔芯上左右移动时,灯泡的亮度会发生变化,这个现象说明导体的电阻与导体的    有关。开关S断开后,铅笔芯的电阻    (选填“变大”、“变小”或“不变”)。
3.火锅是我国独创的一种美食,如图所示,这是木炭火锅。完全燃烧0.5 kg木炭放出的热量是    J;木炭燃烧产生的热量通过热传递的方式传递给汤汁,使汤汁的温度升高,内能    。(q木炭=3.4×107 J/kg)
4.某汽油机的转速是3600 r/min,则它1秒钟对外做功    次;汽油机完成吸气冲程时,吸入汽缸里的物质是    (选填“空气”、“汽油”或“汽油和空气的混合物”)。
5.乘坐出租车时,小丽的手刚接触车门就被“电”了一下,这常常是因为汽车在行驶过程中与空气    而带上了电,当小丽的手触到车门时发生了放电现象。尾部拖着铁链的油罐车不会发生这种现象,是因为铁链是    (选填“导体”、“绝缘体”或“半导体”)。
6.如图所示,这是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时,滑动变阻器接入电路中的电阻变大的是    ;滑动变阻器接入电路中的电阻变小的是    。

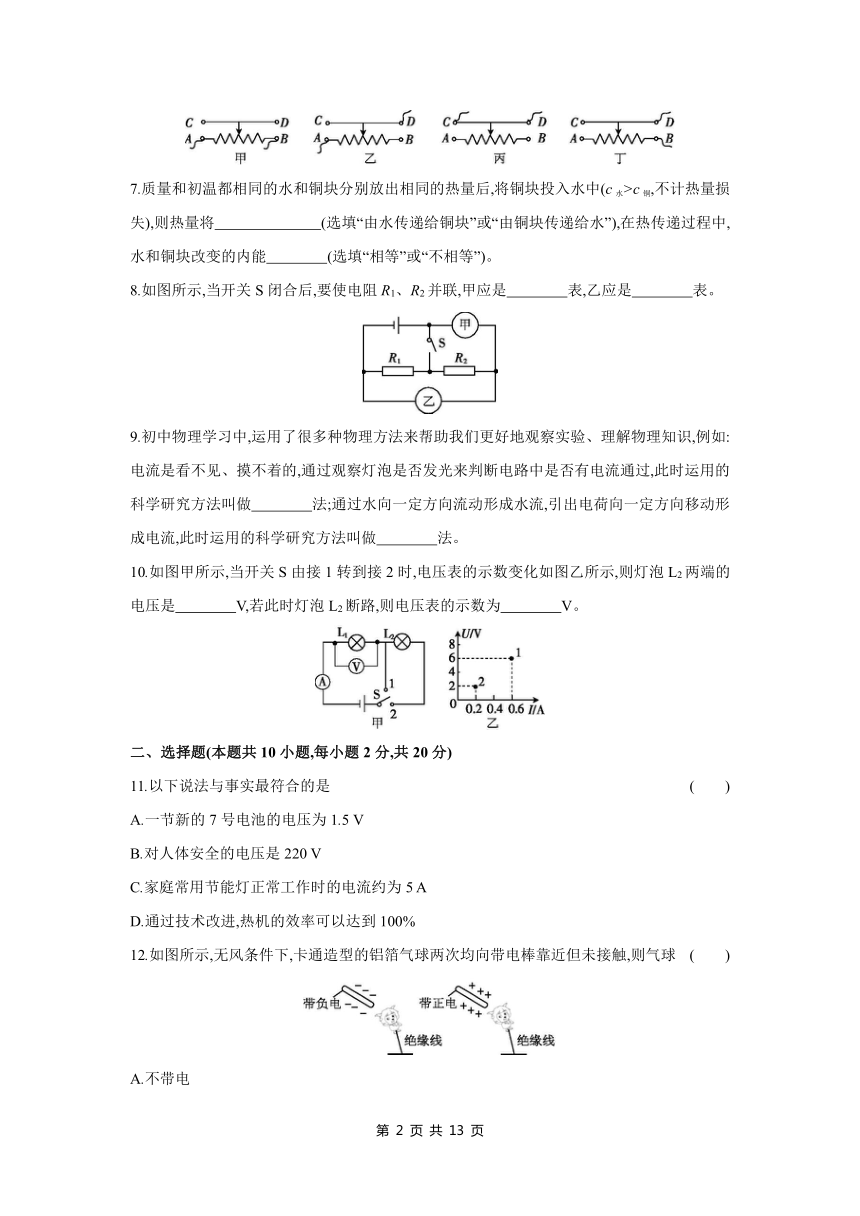

7.质量和初温都相同的水和铜块分别放出相同的热量后,将铜块投入水中(c水>c铜,不计热量损失),则热量将       (选填“由水传递给铜块”或“由铜块传递给水”),在热传递过程中,水和铜块改变的内能    (选填“相等”或“不相等”)。
8.如图所示,当开关S闭合后,要使电阻R1、R2并联,甲应是    表,乙应是    表。
9.初中物理学习中,运用了很多种物理方法来帮助我们更好地观察实验、理解物理知识,例如:电流是看不见、摸不着的,通过观察灯泡是否发光来判断电路中是否有电流通过,此时运用的科学研究方法叫做    法;通过水向一定方向流动形成水流,引出电荷向一定方向移动形成电流,此时运用的科学研究方法叫做    法。
10.如图甲所示,当开关S由接1转到接2时,电压表的示数变化如图乙所示,则灯泡L2两端的电压是    V,若此时灯泡L2断路,则电压表的示数为    V。
二、选择题(本题共10小题,每小题2分,共20分)
11.以下说法与事实最符合的是 (  )
A.一节新的7号电池的电压为1.5 V
B.对人体安全的电压是220 V
C.家庭常用节能灯正常工作时的电流约为5 A
D.通过技术改进,热机的效率可以达到100%
12.如图所示,无风条件下,卡通造型的铝箔气球两次均向带电棒靠近但未接触,则气球 (  )
A.不带电
B.带正电
C.带负电
D.带电情况无法判断

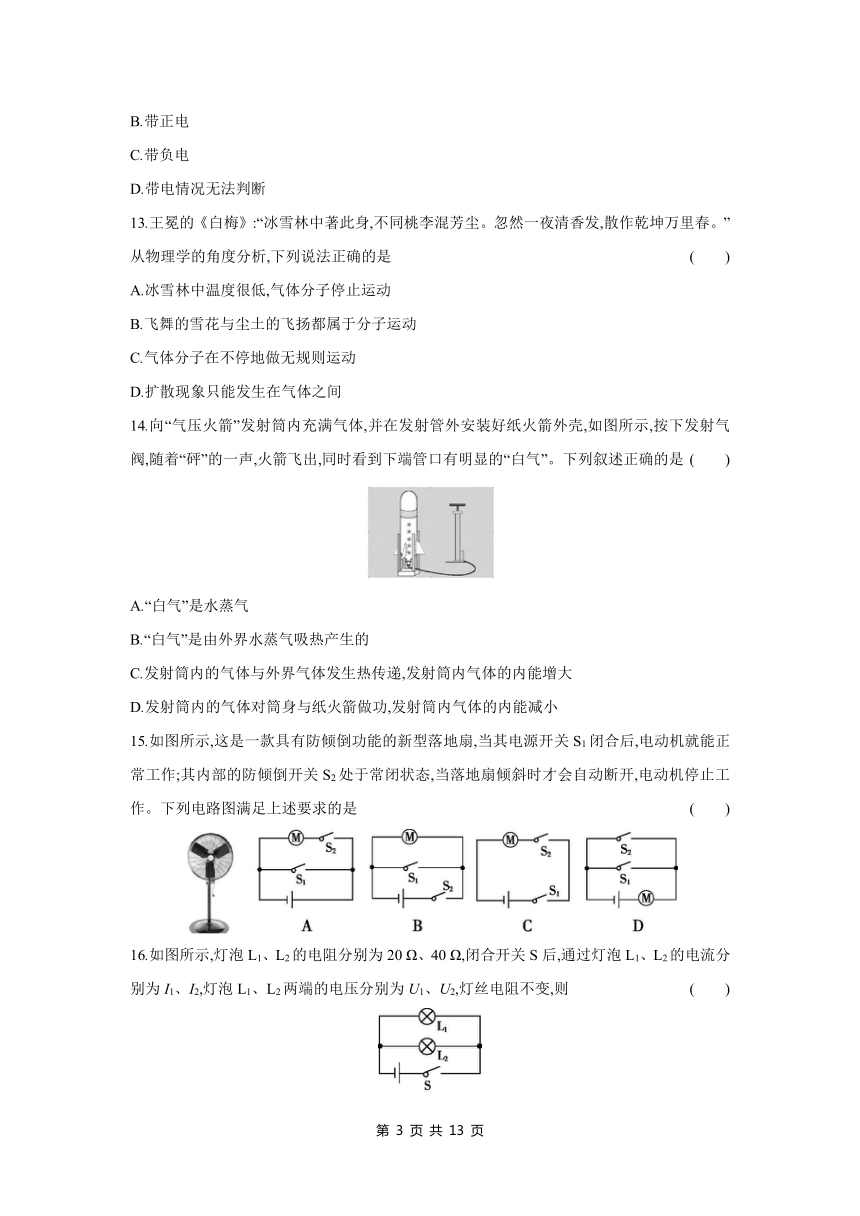

13.王冕的《白梅》:“冰雪林中著此身,不同桃李混芳尘。忽然一夜清香发,散作乾坤万里春。”从物理学的角度分析,下列说法正确的是 (  )
A.冰雪林中温度很低,气体分子停止运动
B.飞舞的雪花与尘土的飞扬都属于分子运动
C.气体分子在不停地做无规则运动
D.扩散现象只能发生在气体之间
14.向“气压火箭”发射筒内充满气体,并在发射管外安装好纸火箭外壳,如图所示,按下发射气阀,随着“砰”的一声,火箭飞出,同时看到下端管口有明显的“白气”。下列叙述正确的是 (  )
A.“白气”是水蒸气
B.“白气”是由外界水蒸气吸热产生的
C.发射筒内的气体与外界气体发生热传递,发射筒内气体的内能增大
D.发射筒内的气体对筒身与纸火箭做功,发射筒内气体的内能减小
15.如图所示,这是一款具有防倾倒功能的新型落地扇,当其电源开关S1闭合后,电动机就能正常工作;其内部的防倾倒开关S2处于常闭状态,当落地扇倾斜时才会自动断开,电动机停止工作。下列电路图满足上述要求的是 (  )
16.如图所示,灯泡L1、L2的电阻分别为20 Ω、40 Ω,闭合开关S后,通过灯泡L1、L2的电流分别为I1、I2,灯泡L1、L2两端的电压分别为U1、U2,灯丝电阻不变,则 (  )
A.I1∶I2=2∶1,U1∶U2=2∶1
B.I1∶I2=2∶1,U1∶U2=1∶1
C.I1∶I2=1∶2,U1∶U2=1∶1
D.I1∶I2=1∶2,U1∶U2=1∶2

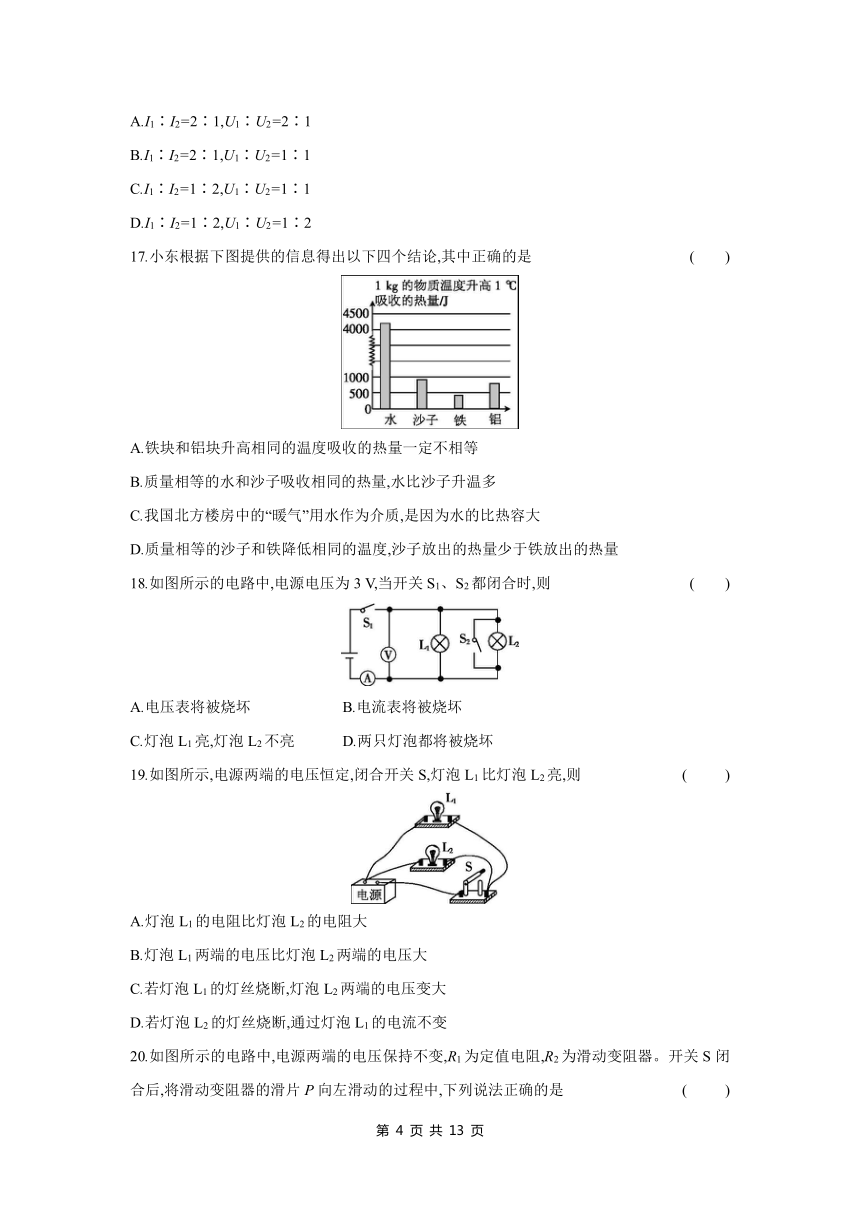

17.小东根据下图提供的信息得出以下四个结论,其中正确的是 (  )
A.铁块和铝块升高相同的温度吸收的热量一定不相等
B.质量相等的水和沙子吸收相同的热量,水比沙子升温多
C.我国北方楼房中的“暖气”用水作为介质,是因为水的比热容大
D.质量相等的沙子和铁降低相同的温度,沙子放出的热量少于铁放出的热量
18.如图所示的电路中,电源电压为3 V,当开关S1、S2都闭合时,则 (  )
A.电压表将被烧坏 B.电流表将被烧坏
C.灯泡L1亮,灯泡L2不亮 D.两只灯泡都将被烧坏
19.如图所示,电源两端的电压恒定,闭合开关S,灯泡L1比灯泡L2亮,则 (   )
A.灯泡L1的电阻比灯泡L2的电阻大
B.灯泡L1两端的电压比灯泡L2两端的电压大
C.若灯泡L1的灯丝烧断,灯泡L2两端的电压变大
D.若灯泡L2的灯丝烧断,通过灯泡L1的电流不变
20.如图所示的电路中,电源两端的电压保持不变,R1为定值电阻,R2为滑动变阻器。开关S闭合后,将滑动变阻器的滑片P向左滑动的过程中,下列说法正确的是 (   )
A.电压表示数变大,电流表示数变小
B.电压表示数变大,电流表示数变大
C.电压表示数变小,电流表示数变大
D.电压表示数变小,电流表示数变小

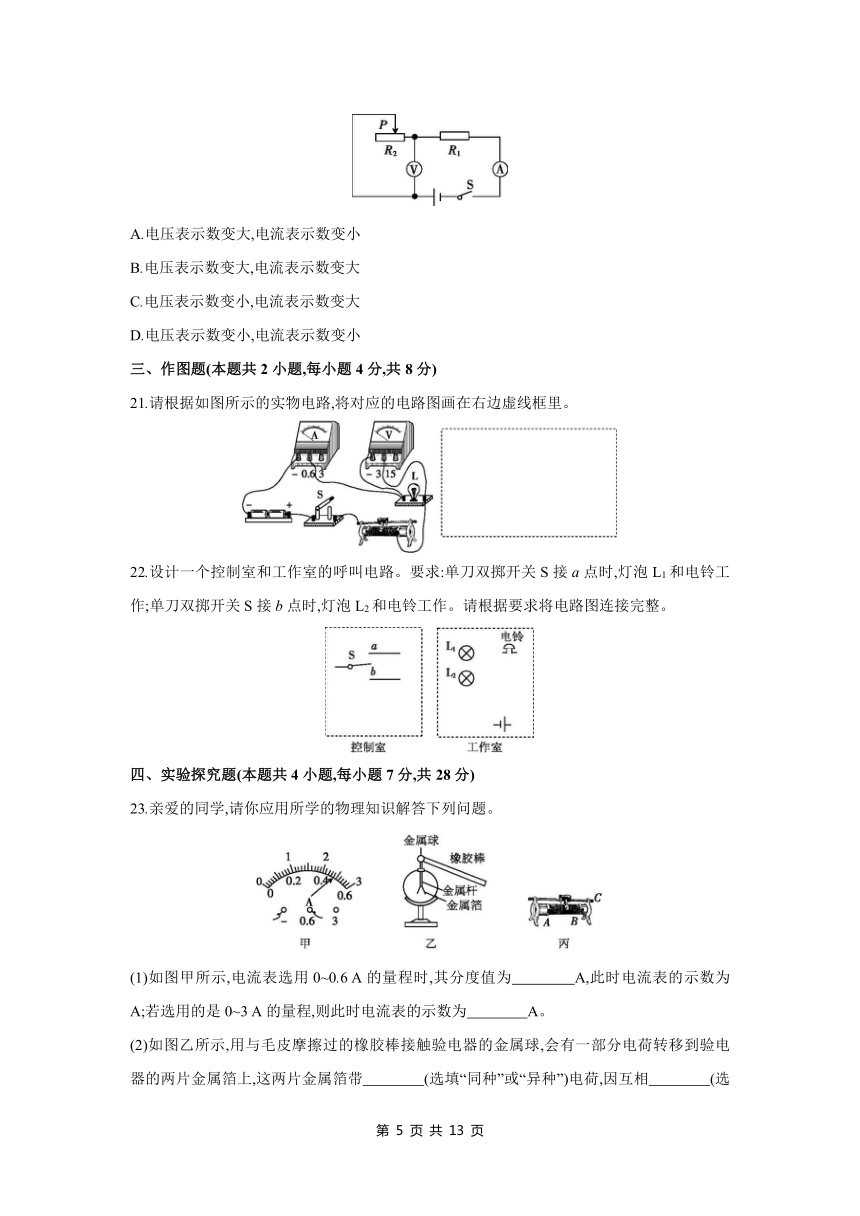

三、作图题(本题共2小题,每小题4分,共8分)
21.请根据如图所示的实物电路,将对应的电路图画在右边虚线框里。
22.设计一个控制室和工作室的呼叫电路。要求:单刀双掷开关S接a点时,灯泡L1和电铃工作;单刀双掷开关S接b点时,灯泡L2和电铃工作。请根据要求将电路图连接完整。
四、实验探究题(本题共4小题,每小题7分,共28分)
23.亲爱的同学,请你应用所学的物理知识解答下列问题。
(1)如图甲所示,电流表选用0~0.6 A的量程时,其分度值为    A,此时电流表的示数为    A;若选用的是0~3 A的量程,则此时电流表的示数为    A。
(2)如图乙所示,用与毛皮摩擦过的橡胶棒接触验电器的金属球,会有一部分电荷转移到验电器的两片金属箔上,这两片金属箔带    (选填“同种”或“异种”)电荷,因互相    (选填“吸引”或“排斥”)而张开。
(3)实验室中有一标有“20 Ω 2 A”字样的滑动变阻器,如图丙所示。若要把A、B、C三个接线柱中的两个接线柱连接到电路中,共有   种接法;“2 A”指的是             。
24.在探究“比较不同物质的吸热情况”的实验中,加热质量相同的水和煤油,使它们升高相同的温度。比较它们吸收热量的多少,看看这两种物质的吸热情况是否存在差异。
(1)为了得到质量相同的水和煤油,实验室里通常使用的测量工具是    ;实验中还需要的测量工具有   和    ;实验中选用两个相同的装置加热,目的是使水和煤油在相等时间内      。
(2)根据实验数据,小明作出了水和煤油的温度随时间变化的图像,由图像可知,水的温度随时间变化的图线是    (选填“a”或“b”),煤油的比热容为    J/(kg·℃)。
(3)在相同条件下用相同的电加热器分别给水和煤油加热,要使水和煤油升高相同的温度,给    (选填“水”或“煤油”)加热的时间更长。
25.如图所示,在“探究影响导体电阻大小的因素”实验中,导线a为锰铜合金丝,b、c、d为镍铬合金丝,a、b、c粗细相同,b、d粗细不同,a、b、d长度相同。
(1)该实验是通过观察      来间接比较导线电阻的大小的。
(2)选用导线a、b分别接入电路中,是为了探究导体的电阻大小跟导体的    有关。选用导线b、c分别接入电路中,是为了探究导体的电阻大小跟导体的    有关。选用导线    分别接入电路中,是为了探究导体的电阻大小跟导体的横截面积有关。某同学将导线a接入电路,然后用大功率吹风机先对导线a吹一段时间热风,再改用冷风吹,这一实验是为了探究导体的电阻与    有关。
(3)该实验中,除了运用转换法外,运用的主要实验方法还有      ,下列实验运用到此方法的是    。
A.比较不同物质的吸热情况 B.探究串联电路的电流规律
26.某实验小组做“伏安法测电阻”的实验时所用的器材有电压为3 V的电源、待测电阻R、符合实验要求的滑动变阻器、电流表、电压表、导线和开关。图甲是没有连接完整的实物电路。
(1)请用笔画线代替导线将滑动变阻器连入电路,要求此时滑动变阻器的滑片P正处于阻值最大端。
(2)请指出电路中的不当之处:          。此电路中,若闭合开关S,向右移动滑片P,两表示数的变化情况是电流表的示数    ,电压表的示数    。
(3)小丽决定不再重新连接电路,当电压表示数为0.6 V时,电流表的示数如图乙所示,为    A,他们利用此组数据得出待测电阻R的阻值为    Ω,便结束了实验。评估本实验过程,提出你的改进建议:                       。
五、综合应用题(本题共3小题,每小题8分,共24分)
27.某小组同学在实验室中做“水的沸腾”实验,他们在烧杯中装了质量为1 kg、初温为76 ℃的水,用酒精灯给烧杯中的水加热,并每隔2 min记录一次温度计的示数,直到水沸腾一段时间后停止读数,记录的数据如下表所示。[c水=4.2×103 J/(kg·℃),q酒精=3×107 J/kg]求:
时间/min 0 2 4 6 8 10 12 14
温度/ ℃ 76 80 84 88 92 96 96 96
(1)将这些水从76 ℃加热到刚好沸腾时,水吸收的热量。
(2)若酒精完全燃烧放出的热量全部被水吸收,则把这些水从76 ℃加热到刚好沸腾时,需要完全燃烧的酒精的质量。
28.如图所示的电路中,电源电压恒为8 V,滑动变阻器R2上标有“20 Ω 2 A”的字样,闭合开关S后,电流表的示数为0.2 A,电压表的示数为2 V。求:
(1)滑动变阻器R2连入电路中的阻值。
(2)电阻R1的阻值。
(3)当滑片P移动至最左端时,电路中的电流。
29.如图甲所示,这是一个超声波加湿器,图乙为其内部湿度监测装置的简化电路图。已知电源电压为12 V,定值电阻R0的阻值为30 Ω,电流表的量程为0~200 mA,电压表的量程为0~9 V。湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示,其阻值最大为120 Ω(图中未画出)。在电路安全工作的前提下:
(1)当电流表的示数为200 mA时,求此时湿敏电阻R的阻值。
(2)当电压表的示数为9 V时,求通过定值电阻R0的电流。
(3)该装置能监测的湿度最大值是多少
参考答案
一、填空题
1.并联 电
解析:当播放儿歌的喇叭损坏时,电动玩具车也能在地面上行驶,说明电动玩具车上的电动机与喇叭可以单独工作,所以电动机和喇叭之间是并联的;用电器工作时,将电能转化为其他形式的能,所以电动玩具车使用时消耗的是电能。
2.长度  不变
解析:当导线b的一端在铅笔芯上左右移动时,改变了铅笔芯接入电路中的长度,从而改变了铅笔芯接入电路中的电阻,电路中的电流发生改变,灯泡的亮度发生改变,所以这个实验说明导体的电阻与导体的长度有关;电阻是导体本身的一种性质,与导体两端的电压和通过导体的电流大小无关,所以开关S断开后,铅笔芯的电阻不变。
3. 1.7×107  增大
解析:完全燃烧0.5 kg木炭放出的热量Q放=q木炭m=3.4×107 J/kg×0.5 kg=1.7×107 J。木炭燃烧产生的热量通过热传递的方式传递给汤汁,使汤汁的温度升高,内能增大。
4.30  汽油和空气的混合物
解析:飞轮转速为 3600 r/min=60 r/s,表示每秒飞轮转动60圈,对外做功30次;汽油机完成吸气冲程时,吸入汽缸里的物质是汽油和空气的混合物。
5.摩擦 导体
解析:汽车在行驶过程中与空气摩擦,发生摩擦起电现象,从而使汽车带上了电,所以手接触车门时被“电”了一下;油罐车的尾部拖着铁链是为了把行驶过程中产生的静电导入大地,因此铁链是导体。
6.乙  丁
解析:滑动变阻器是通过改变接入电路中电阻丝的长度来改变接入电路中的电阻的。图甲中,接A、B两接线柱时,属于“两下”接法,接入电路中的是滑动变阻器的全部电阻丝,相当于一个定阻电阻;图乙中,接A、D两接线柱时,滑动变阻器的滑片向右移动时,滑动变阻器接入电路中的电阻变大;图丙中,接C、D两接线柱时,属于“两上”接法,接入电路中的是金属杆;图丁中,接B、D两接线柱,滑动变阻器的滑片向右移动时,滑动变阻器接入电路中的电阻变小。
7.由水传递给铜块  相等
解析:质量和初温都相同的水和铜块,当它们放出相同的热量后,由Q=cmΔt可知,水的温度降低得少,铜块的温度降低得多,即放出相同的热量后,水的末温高于铜块的末温,将铜块投入水中后,热量由高温的水传递给低温的铜块,故铜块的内能增大,水的内能减少,因不计热量损失,则水减少的内能和铜块增大的内能相等。
8.电压  电流
解析:开关S闭合后,要使电阻R1、R2并联,电流从电源正极流出,经过开关S后分成两条支路,一条经电阻R1回到电源负极;另一条经电阻R2、电表乙回到电源负极,此时电表甲并联在电路两端,故甲应为电压表,乙应为电流表。
9.转换 类比
解析:电流看不见、摸不着,判断电路中是否有电流时,我们可通过电路中的灯泡是否发光或电流表是否有示数来确定,这种研究方法是转换法;因电流看不见、摸不着,学习电流时将电流与水流作类比,通过水向一定方向流动形成水流,引出电荷向一定方向移动形成电流,这里运用了类比法。
10.4  0
解析:由电路图可知,当开关S接1时,电路为灯泡L1的简单电路,电压表测量电源电压,由图乙可知,电源电压U=6 V;当开关S接2时,两灯泡串联,电压表测量灯泡L1两端的电压,电流表测量电路中的电流,由图乙可知,U1=2 V,则灯泡L2两端的电压U2=U-U1=6 V-2 V=4 V;若灯泡L2断路,电压表两端与电源没有连通,电压表没有示数,即电压表的示数为零。
二、选择题
11 12 13 14 15 16 17 18 19 20
A A C D C B C B D A
11.A
解析:一节新的7号电池的电压为1.5 V;对人体安全的电压为不高于36 V;家庭常用节能灯正常工作时的电流约为0.1 A;热机在工作时,燃料不能完全燃烧,不可避免地存在热量损失、克服摩擦做额外功,所以用来做有用功的能量总小于燃料完全燃烧放出的热量,热机的效率总小于100%。
12. A
解析:气球两次靠近带不同电荷的带电棒时均被吸引,说明气球不带电。
13.C
解析:从物理学的角度分析“忽然一夜清香发,散作乾坤万里春”,说明气体分子在不停地做无规则运动。
14.D
解析:管口出现的“白气”是水蒸气遇冷液化形成的小水滴,液化放热,故A、B选项错误;按下发射气阀,筒内气体对筒身与纸火箭做功,筒内气体的内能减小,温度降低,故C选项错误,D选项正确。
15.C
解析:由题意可知,只有电源开关S1、防倾倒开关S2同时闭合时,电动机才工作,所以两开关串联,同时控制电动机,故C选项符合要求。
16.B
解析:由电路图可知,灯泡L1、L2是并联的,根据并联电路两端的电压特点可知,两灯泡两端的电压相等,则U1∶U2=1∶1,故 A、D选项错误;根据欧姆定律可得,通过灯泡L1、L2的电流之比==×=×=,故B选项正确,C选项错误。
17.C
解析:因为不确定铁块和铝块的质量,所以由Q=cmΔt可知,无法比较铁块和铝块吸收热量的多少,故A选项错误;由于水的比热容比沙子的比热容大,在质量相同、吸收的热量相同时,由Q=cmΔt可知,水的温度变化较小,即水比沙子升温少,故B选项错误;因为水的比热容大,在质量相同、降低的温度相同时,根据Q= cmΔt可知,水放出的热量多,所以我国北方楼房中的“暖气”用水作为介质,故C选项正确;根据比热容的定义,结合图像可知,沙子的比热容比铁的比热容大,由Q=cmΔt可知,质量相等的沙子和铁,降低相同温度,沙子放出的热量大于铁放出的热量,故D选项错误。
18.B
解析:只闭合开关S1时,灯泡L1、L2并联,电流表测量干路中的电流,电压表测量电路两端的电压;当开关S1、S2都闭合时,导线将电源的正、负极连接起来,会导致电源短路,即电流表会被烧坏,电压表无示数。
19.D
解析:由电路图可知,两灯泡并联,因此两灯泡两端的电压相等,故B选项错误;电压一定时,两灯泡亮度不一样,说明通过它们的电流不相等,由此可知,灯泡L1、L2的电阻不相等,由于灯泡L1比灯泡L2亮,因此通过灯泡L1的电流大于通过灯泡L2的电流,则灯泡L1的电阻比灯泡L2的电阻小,故A选项错误;若灯泡L1的灯丝烧断,灯泡L2两端的电压不变,仍为电源电压,故C选项错误;若灯泡L2的灯丝烧断,因并联电路中各支路互不影响,所以通过灯泡L1的电流不变,故D选项正确。
20.A
解析:由电路图可知,定值电阻R1与滑动变阻器R2串联,电压表测量滑动变阻器R2两端的电压,电流表测量电路中的电流。将滑动变阻器的滑片P向左滑动的过程中,滑动变阻器接入电路中的电阻变大,电路中的总电阻变大,由I=可知,电路中的电流变小,即电流表的示数变小,故B、C选项错误;由U=IR可知,定值电阻R1两端的电压变小,因串联电路中总电压等于各分电压之和,所以滑动变阻器R2两端的电压变大,即电压表的示数变大,故A选项正确,D选项错误。
三、作图题
21.如图所示。
22.如图所示。
四、实验探究题
23.(1)0.02  0.48  2.4
(2)同种 排斥
(3)2  滑动变阻器允许通过的最大电流为2 A
24.(1)天平 温度计 秒表 吸收的热量相同
(2)a 2.1×103
(3)水
25.(1)电流表的示数
(2)材料  长度  b、d  温度
(3)控制变量法  A
26.(1)如图所示。
(2)电压表并联在滑动变阻器两端 变大 变小
(3)0.3 8  改变滑动变阻器接入电路中的阻值,多测几组数据求平均值
五、综合应用题
27.解:(1)由表中数据可知,从第10 min开始,水的温度就保持96 ℃不变,所以水的沸点为96 ℃。将这些水从76 ℃加热到刚好沸腾时,水吸收的热量Q吸= c水m水(t-t0)=4.2×103 J/(kg·℃)×1 kg×(96 ℃-76 ℃)=8.4×104 J。 (4分)
(2)因为酒精完全燃烧放出的热量全部被水吸收,所以Q放=Q吸=8.4×104 J,由Q=qm可得,需要完全燃烧的酒精的质量m===2.8×10-3 kg=2.8 g。 (4分)
28.解:(1)由电路图可知,电阻R1与滑动变阻器R2串联,电压表测量滑动变阻器R2两端的电压,电流表测量电路中的电流。由I=可得,滑动变阻器R2连入电路中的阻值R2===10 Ω。 (3分)
(2)电路中的总电阻R总===40 Ω,根据串联电路中的总电阻等于各分电阻之和可得,R1=R总-R2=40 Ω-10 Ω=30 Ω。 (2分)
(3)当滑片P移动至最左端时,滑动变阻器接入电路中的阻值最大,则电路中的总电阻R总'=R1+R2max=30 Ω+20 Ω=50 Ω,电路中的电流I'===0.16 A。 (3分)
29.解:(1)当电流表的示数为200 mA时,由欧姆定律可得,定值电阻R0两端的电压U0=IR0=0.2 A×30 Ω=6 V,湿敏电阻两端的电压UR=U-U0=12 V-6 V=6 V,则湿敏电阻R===30 Ω。 (3分)
(2)当电压表的示数为9 V时,定值电阻R0两端的电压U0'=U-UR'=12 V-9 V=3 V,通过定值电阻R0的电流I0===0.1 A。 (2分)
(3)由图丙可知,监测的湿度越大,湿敏电阻的阻值越大,电压表的示数越大,因电压表的量程为0~9 V,故当电压表的示数为9 V时,该装置能监测的湿度最大,此时湿敏电阻的阻值R'===90 Ω,对比图丙可知,该装置能监测的湿度最大值是80%。 (3分)
