1.由立体图形到视图

课件18张PPT。§4.2 画立体图形 第一节 由立体图到视图文城学校 温学亮

从图片中可以看出我们一般从哪些角度去观察对象/

图片中我们都是从哪些角度来观察对象？正面—
正视图侧面— 侧视图正上方向下
— 俯视图正视图、俯视图和侧（左）视图合称三视图.

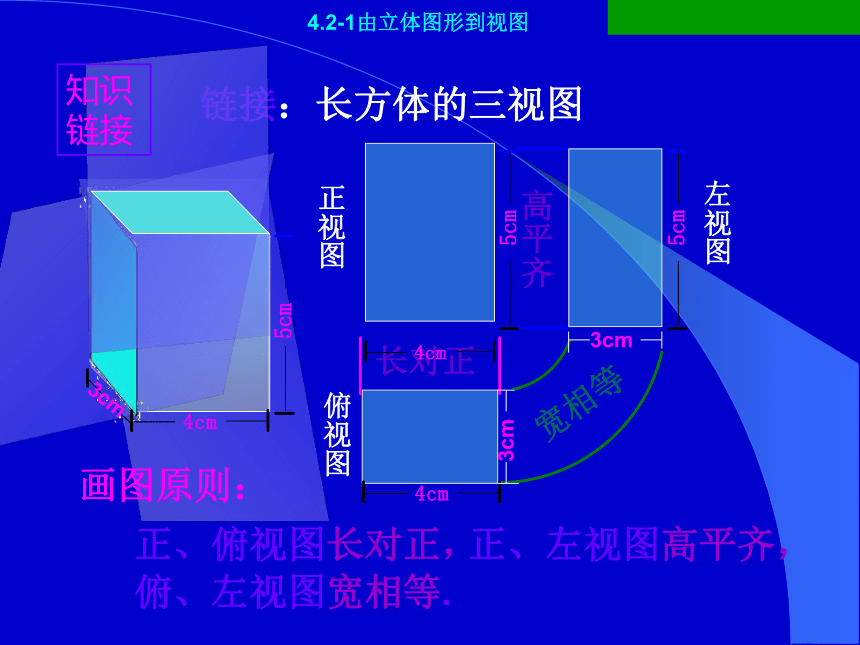

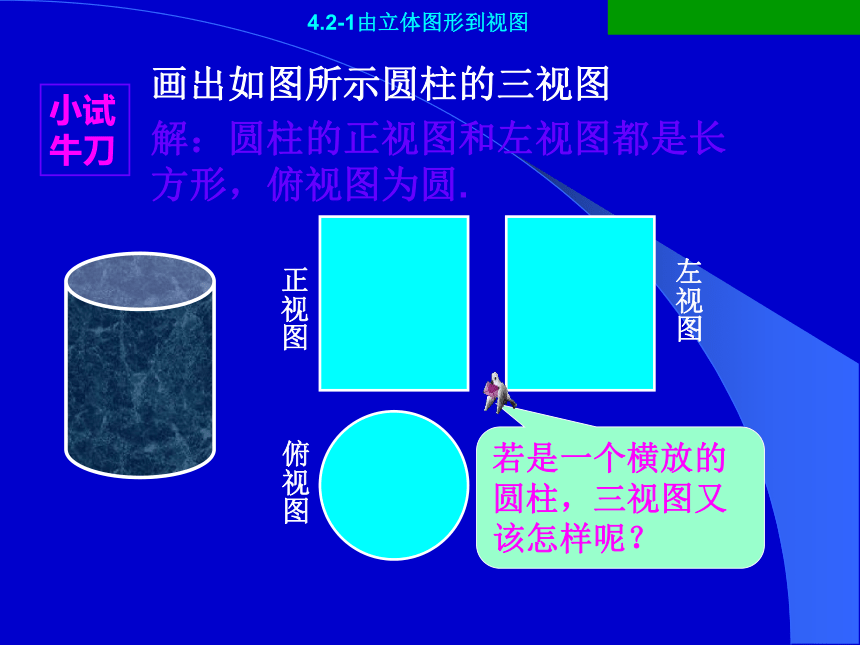

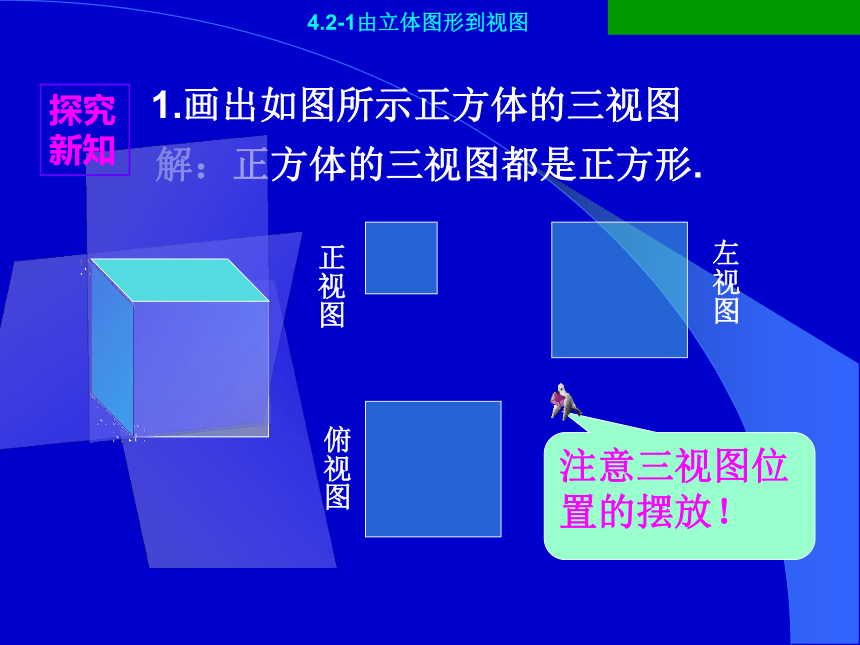

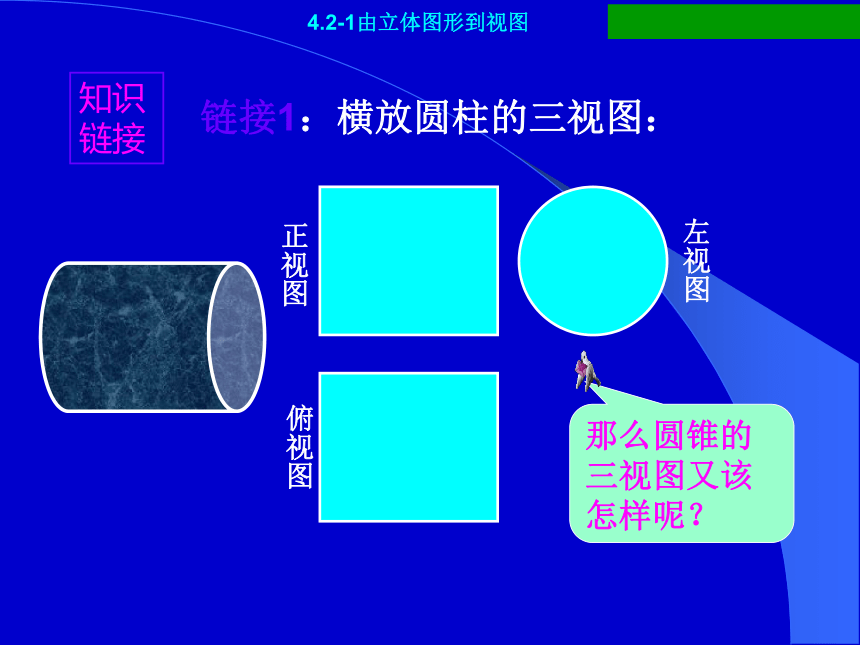

生产实践中我们经常会用三视图来描述物体的形状和大小.4.2-1由立体图形到视图1.画出如图所示正方体的三视图正视图解：正方体的三视图都是正方形.俯视图左视图注意三视图位置的摆放！探究新知4.2-1由立体图形到视图链接：长方体的三视图正视图正、俯视图长对正，俯视图左视图宽相等高平齐长对正5cm5cm3cm知识链接5cm画图原则：正、左视图高平齐，俯、左视图宽相等.4.2-1由立体图形到视图画出如图所示圆柱的三视图正视图解：圆柱的正视图和左视图都是长方形，俯视图为圆.俯视图左视图若是一个横放的圆柱，三视图又该怎样呢？小试牛刀4.2-1由立体图形到视图链接1：横放圆柱的三视图：正视图俯视图左视图那么圆锥的三视图又该怎样呢？知识链接4.2-1由立体图形到视图链接2：圆锥的三视图：正视图俯视图左视图知识链接那么三棱锥的三视图又该怎样呢？注意圆锥俯视图是带圆心的圆.链接3：三棱锥的三视图：正视图俯视图左视图知识链接注意画三视图时看得见的线都要画上去.4.2-1由立体图形到视图链接4：四棱锥的三视图：正视图俯视图左视图知识链接注意：棱锥俯视图正方形两对角线不能漏！正视图左视图俯视图你能画出它的三视图吗？如三通管，我们也可以从正面、左面(或右面)和上面观察得到它的三个平面图形(如下图)，即三通管的三个视图. 演jj23.exe示正视图俯视图左视图正视图俯视图左视图水管三通的三视图探究升级4.2-1由立体图形到视图 一路下来，大家收获不小吧！说说你的感受，让大家一起来分享，怎么样？……1、立体图形的三视图：正视图、左视图、俯视图
2、画物体的三视图时,要符合如下原则:
位置：正视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
3、三视图法是生产实际中描述和研究立体图形的一种常用方法.
4、看待问题也应从多角度多方位去观察、思考，便于作出客观、合理的评价.4.2-1由立体图形到视图挑战对手从正面看到的图形，称为正视图；
从上面看到的图形，称为俯视图；
从左面看到的图形，称为左视图. 例题 请画出下面几个立体图形的三视图： 谢谢大家！
