由立体图形到视图

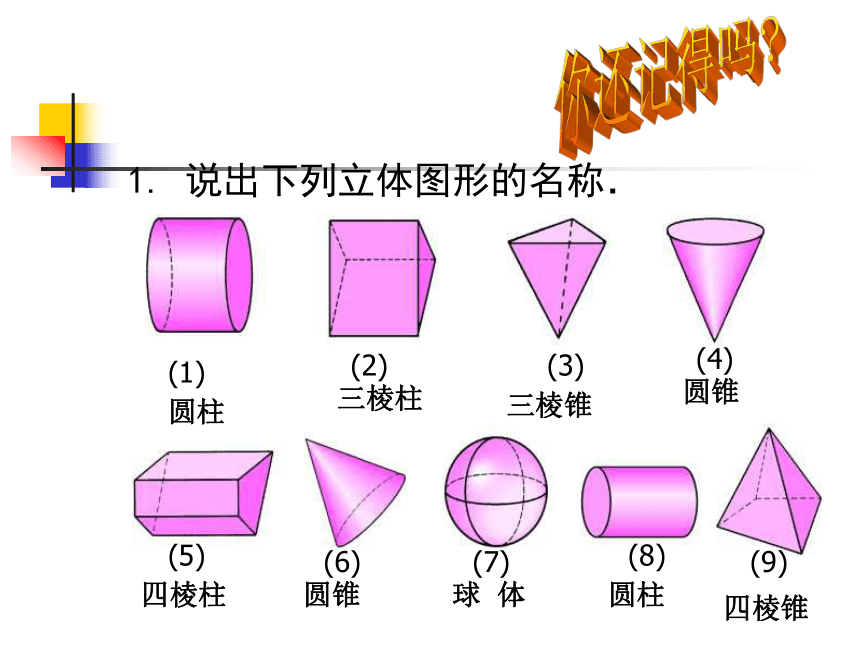

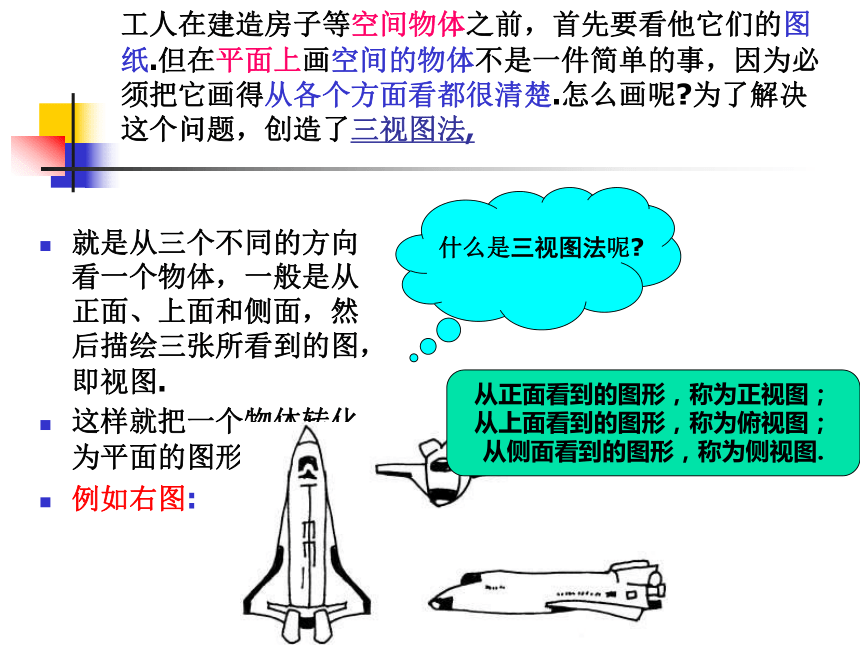

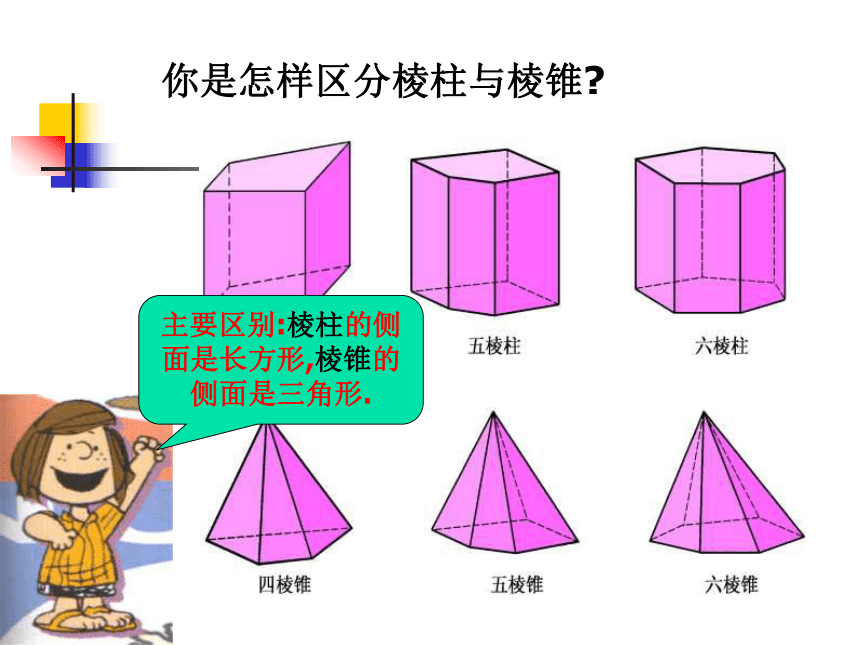

课件19张PPT。欢迎各位老师来指导中平中学 陈老师1. 说出下列立体图形的名称． 圆柱三棱柱三棱锥圆锥四棱柱圆锥球 体圆柱四棱锥(1)(2)(3)(4)(5)(6)(7)(8)(9)你还记得吗?你是怎样区分棱柱与棱锥? 主要区别:棱柱的侧面是长方形,棱锥的侧面是三角形. 常见的立体图形长方体正方体第四章 图形认识初步4.2 画立体图形由立体图形到视图工人在建造房子等空间物体之前，首先要看他它们的图纸.但在平面上画空间的物体不是一件简单的事，因为必须把它画得从各个方面看都很清楚.怎么画呢?为了解决这个问题，创造了三视图法, 就是从三个不同的方向看一个物体，一般是从正面、上面和侧面，然后描绘三张所看到的图，即视图.
这样就把一个物体转化为平面的图形.
例如右图:
从正面看到的图形，称为正视图；
从上面看到的图形，称为俯视图；
从侧面看到的图形，称为侧视图. 三通管2如要做一个水管的三叉接头，工人事先看到的不是图1，而是从正面、上面和左面(或右面)看接头的三个平面图形(如图2)，然后根据这三个图形制造出水管接头.
1长方体从正面看从左边看从上面看正视图左视图俯视图画一画从正面看到的图形，称为正视图；
从上面看到的图形，称为俯视图；
从侧面看到的图形，称为侧视图. 画出长方体的三视图.正视图左视图俯视图圆柱从正面看到的图形，称为正视图；
从上面看到的图形，称为俯视图；
从侧面看到的图形，称为侧视图. 画出圆柱的三视图.画一画试一试画出图形的视图正视图:解:左视图俯视图:正视图左视图俯视图四棱锥画一画 四棱锥的三视图主视图左视图俯视图圆锥试一试分别说出下列立体图形的三视图。我来!从上面看从左面看从正面看正视图左视图俯视图例题下面是由五块相同的正方体堆成的物体,试画出这一物体的视图.能力升级下面是由四块相同的小方形堆成的物体,试指出下面三个平面图形分别是这个物体的三视图中的哪个视图?做一做（ ）（ ）（ ） (1)(2)(3)左视图府视图正视图主视图左视图俯视图画出下面几何体的主视图、左视图与俯视图做一做小结这节课我们学习了从三个不同的方向看立体图形1.从正面看------正视图2.从左面看------左视图3.从上面看------俯视图作业: P134 1,2,3,谢谢同学们出色的表现再见！谢谢各位老师的指导
