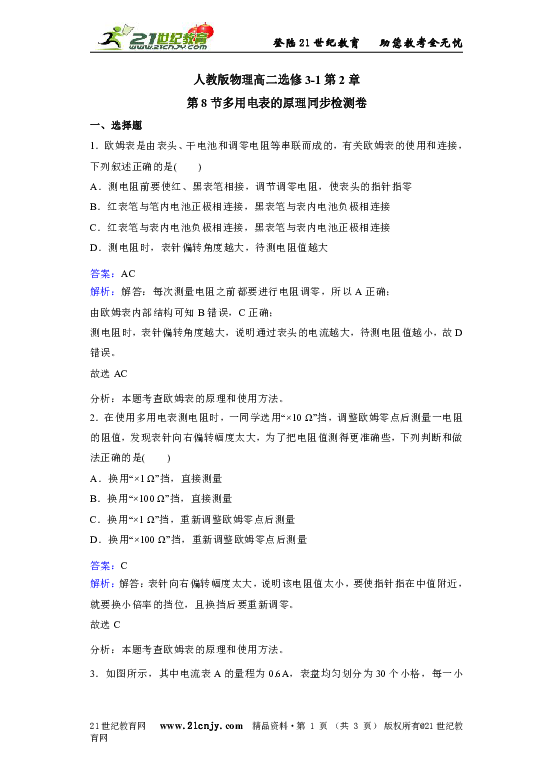

人教版物理高二选修3-1第2章第8节多用电表的原理同步检测卷

登陆21世纪教育 助您教考全无忧
人教版物理高二选修3-1第2章
第8节多用电表的原理同步检测卷
一、选择题
1．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，下列叙述正确的是(　　)
A．测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零
B．红表笔与笔内电池正极相连接，黑表笔与表内电池负极相连接
C．红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接
D．测电阻时，表针偏转角度越大，待测电阻值越大
答案：AC
解析：解答：每次测量电阻之前都要进行电阻调零，所以A正确；
由欧姆表内部结构可知B错误，C正确；
测电阻时，表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D错误。
故选AC
分析：本题考查欧姆表的原理和使用方法。
2．在使用多用电表测电阻时，一同学选用“×10 Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是(　　)
A．换用“×1 Ω”挡，直接测量
B．换用“×100 Ω”挡，直接测量
C．换用“×1 Ω”挡，重新调整欧姆零点后测量
D．换用“×100 Ω”挡，重新调整欧姆零点后测量
答案：C
解析：解答：表针向右偏转幅度太大，说明该电阻值太小，要使指针指在中值附近，就要换小倍率的挡位，且换挡后要重新调零。
故选C
分析：本题考查欧姆表的原理和使用方法。

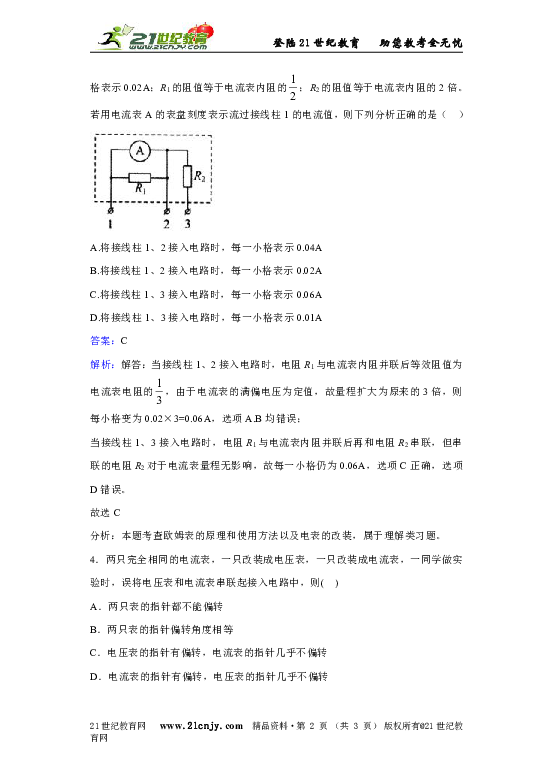

3．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（ ）
A.将接线柱1、2接入电路时，每一小格表示0.04A
B.将接线柱1、2接入电路时，每一小格表示0.02A
C.将接线柱1、3接入电路时，每一小格表示0.06A
D.将接线柱1、3接入电路时，每一小格表示0.01A
答案：C
解析：解答：当接线柱1、2接入电路时，电阻R1与电流表内阻并联后等效阻值为电流表电阻的，由于电流表的满偏电压为定值，故量程扩大为原来的3倍，则每小格变为0.02×3=0.06A，选项A.B均错误；
当接线柱1、3接入电路时，电阻R1与电流表内阻并联后再和电阻R2串联，但串联的电阻R2对于电流表量程无影响，故每一小格仍为0.06A，选项C正确，选项D错误。
故选C
分析：本题考查欧姆表的原理和使用方法以及电表的改装，属于理解类习题。
4．两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则( )
A．两只表的指针都不能偏转
B．两只表的指针偏转角度相等
C．电压表的指针有偏转，电流表的指针几乎不偏转
D．电流表的指针有偏转，电压表的指针几乎不偏转
答案：C
解析：解答：两表串联后，电流相等，但通过电流表的电流大多数从分流电阻通过，故电压表指针有偏转，电流表表头指针偏转角度很小，或者几乎不偏转；故ABD错误，C正确；故选C
分析：电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻。
5．如图所示是一欧姆表(多用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )
A.
B.
C.
D.
答案：A
解析：解答：由于要保证电流在表头中由红进黑出，故红表笔应接电源的负极，黑表笔接电源的正极；并且在测量电阻时要进行欧姆调零；故应串接滑动变阻器。故A正确，B、C、D错误。
故选A
分析：本题考查欧姆表的原理和使用方法。
6．在下列所示的电路图中，能用电压表正确测出灯L1两端电压的是（ ）
A.
B.
C.
D.
答案：B
解析：解答：A、电压表并联在L1和L2两个灯泡两端，测量两个灯泡两端的总电压，不符合题意；
B、电压表并联在L1两端，测量L1两端的电压，符合题意；
C、电压表并联在L2两端，测量L2两端的电压，不符合题意；
D、电压表并联在L1两端，但是电压表的接线柱接反了，不符合题意。
故选B
分析：本题考查电压表的使用，这是电学必须掌握的一种仪器。
7．下列关于多用电表电阻挡的说法中，正确的是(　　)
A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密
B．红表笔是与表内的电源的正极相连的
C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻
D．为了减小误差，应尽量使指针指在中间刻度附近
答案：ACD
解析：解答：由多用电表电阻挡的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行欧姆调零，再测量，同时为了减小误差，要尽量使指针指在中间刻度附近，B错误。
故选ACD
分析：本题考查欧姆表的原理和使用方法。
8.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处．现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为(　　)
A．4R　　　　B．5R C．10R D．16R
答案：D
解析：解答：当进行欧姆调零时，根据闭合电路的欧姆定律可知此时欧姆表满偏，即，当测量阻值为R的电阻时，有，设待测电阻阻值为R′，则有，联立可得到R′＝16R
故选D
分析：本题考查闭合电路欧姆的应用和欧姆表的使用。
9．如图所示是简化的多用电表的电路图．选择开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是(　　)
A．S与1、2连接时，多用电表就成了电流表，且前者量程较大
B．S与3、4连接时，多用电表就成了电流表，且前者量程较大
C．S与3、4连接时，多用电表就成了电压表，且前者量程较大
D．S与5连接时，多用电表就成了欧姆表
答案：AD
解析：解答：S与1连接时，电阻R1起分流作用，S与2连接时，(R1＋R2)起分流作用，所以，S与1、2连接时，多用电表就成了电流表，由于前者分流电阻小，所以前者量程较大；S与3、4连接时，电流表与分压电阻串联，多用电表就成了电压表，由于R3＜R4，所以前者量程较小；
S与5连接时，多用电表就成了欧姆表，R6为欧姆挡调零电阻。所以BC错误，AD正确。
故选AD
分析：本题考查欧姆表的原理和使用方法。
10．用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的(　　)
A．测量前必须调零，而且每测量一次电阻都要重新调零
B．每次换挡后必须电阻调零
C．待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量
D．两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起
答案：AD
解析：解答：两个表笔要与待测电阻接触良好才能测得较准确，但是，用两手分别将两个表笔与电阻两端紧紧捏在一起，就会将人体电阻连入电路，所以AD错误，BC正确。
故选AD
分析：本题考查欧姆表的原理和使用方法。
11．用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是(　　)
A．①是完好的，且a端为正极
B．②是完好的，且a端为正极
C．②是完好的，且b端为正极
D．③是完好的，且b端为正极
答案：B
解析：解答：由图可知①中正反电阻都是无穷大，二极管是坏的，A错误；
②中正反电阻一个很大，一个较小，二极管是完好的，多用电表中的电流是从负极出来，正极进去，所以a端为二极管正极，故B正确，C错误；
③中正反电阻都是较小电阻值，二极管是坏的，D错误。
故选B
分析：本题考查欧姆表的原理和使用方法。
12．用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则(　　)
A．测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表
B．测U、测R电流均从红表笔流入多用电表
C．测U、测R电流均从红表笔流出多用电表
D．测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表
答案：B
解析：解答：用多用电表测量直流电压U时，多用电表就是电压表，电流从红表笔流入，黑表笔流出，用多用电表测量电阻R时，多用电表内部有电源，电流也是从红表笔流入，黑表笔流出，故B正确，A、C、D错误。
故选B
分析：本题考查欧姆表的原理和使用方法。
13.如图中B为电源，R1、R2为电阻，S为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是(　　)
A．保持S闭合，将红表笔接在a处，黑表笔接在b处
B．保持S闭合，将红表笔接在b处，黑表笔接在a处
C．将S断开，红表笔接在a处，黑表笔接在b处
D．将S断开，红表笔接在b处，黑表笔接在a处
答案：C
解析：解答：测通过R2的电流，应该将欧姆表与R2串联，所以应该将S断开，红表笔接在a处，黑表笔接在b处。
故选C
分析：本题考查欧姆表的原理和使用方法。
14.如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是(　　)
A．直流10 V挡　　　　　　 B．直流0.5 A挡
C．直流2.5 V挡 D．欧姆挡
答案：A
解析：解答：因为被检测的电路为含电源电路，所以选用欧姆挡一定不可．由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全。估测电路中电流，最大值可能为，所以选用直流0.5 A挡也不对，只有选用直流10 V挡才安全。
故选A
分析：本题考查欧姆表的原理和使用方法。
15.如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻rg＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻Rx，能较准确测量的阻值范围是(　　)
A．30 kΩ～80 kΩ
B．3 kΩ～8 kΩ
C．300 kΩ～800 kΩ
D．3 000 kΩ～8 000 kΩ
答案：B
解析：解答：当红、黑表笔短接调零时，所以
,所以使用欧姆表读数时在中值电阻5 kΩ左右读数最为准确，所以能准确测量的阻值范围为3 kΩ～8 kΩ。
故选B
分析：本题考查欧姆表的原理和使用方法。
16．一只多用电表有4个欧姆挡，分别为×1、×10、×100、×1 k，欧姆挡表盘的中间刻度值为“15”．现用它来测量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是(　　)
A．必须将选择开关改为置于“×10”挡处
B．必须将选择开关改为置于“×1”挡处
C．换挡之后必须重新调零才能进行测量
D．换挡之后不必重新调零就能进行测量
答案：C
解析：解答：选用“×100”挡指针指在“200”处，读数约为20000 Ω，说明选用的量程偏小，应选用“×1 k”挡，重新调零后进行测量，故C选项正确。
故选C
分析：本题考查欧姆表的原理和使用方法。
17．如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是(　　)
A．a孔插红表笔
B．表盘刻度是均匀的
C．用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1 kΩ挡
D．测量“220 V 100 W”的泡的电阻，会发现测量的电阻比484 Ω小得多
答案：AD
解析：解答：红表笔应接内部电池负极，A正确；
欧姆表刻度不均匀，B错误；
若用×100 挡测量时，指针指在0 Ω附近，说明所选挡位太大，应换用×10挡，C错误；
测灯泡电阻时是在不通电情况下测量的，其测量值应比由算出的阻值小得多，D正确。
故选AD
分析：本题考查欧姆表的原理和使用方法。
18．一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是(　　)
A．R测＝R真　　　　　　　　 B．R测>R真
C．R测答案：B
解析：解答：干电池用久了，电动势稍变小些，由可知R真变小，仍用原来的刻度盘其读数偏大，故B正确。
故选B
分析：本题考查欧姆表的原理和使用方法，干电池用久了，电动势会变小。
二、填空题
19．如图甲，是一个简易的多用电表简化电路图，作为电压表使用时，选择开关应接 ；作为欧姆表使用时，选择开关应接 （填“1”、“2”或“3”）；使用时，电流一定从 端流入多用电表（填“A”或“B”）．
答案：3|2|A
解析：解答：电流表与电阻R2串联，由于电阻R2具有分压作用，则与电流表一起构成了电压表，所以接开关3欧姆表当作电压表使用；电流表与电源和电阻R1构成欧姆表，所以应选择开关2；电流一般都是红表笔进而黑表笔出，所以电流一定从A端流入。
分析：本题考查欧姆表的原理和使用方法。
20．游标为20分度(测量值可准确到0．05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为 mm；如图所示是学生实验用的多用电表刻度盘，当选用量程为50 V的直流电压档测量电压时，表针指于图示位置，则所测电压为 V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为
答案：0.15|33.0|800
解析：解答：（1）两测脚间狭缝的宽度为d=0.05mm×3=0.15mm（2）所测电压为33.0V；所测电阻的阻值为8×100Ω=800
分析：本题考查欧姆表的读数和游标卡尺的读数，属于基础题。
21．图为一正在测量中的多用电表表盘．
图2－8－17
a如果是用×10 Ω挡测量电阻，则读数为 Ω.
b如果是用直流10 mA挡测量电流，则读数为 A.
c如果是用直流5 V挡测量电压，则读数为 V.
答案：a60|b7.18|c3.59
解析：解答：(1)如果是用×10 Ω挡测量电阻，则读数为60Ω；(2)如果是用直流10 mA挡测量电流，则读数为7.18mA；(3)如果是用直流5 V挡测量电压，则读数为3.59V。
分析：本题考查欧姆表的读数，属于基础题。
22．如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、三根导线以及电路中的各连接点．
(1)为了检测小灯泡以及三根导线，在连接点1、2已接好的情况下，应当选用多用电表的
挡．在连接点1、2同时断开的情况下，应当选用多用电表的 挡．
答案：电压|欧姆
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明 可能有故障．
答案：开关或连接点5、6　　
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．
答案：①将多用电表调到欧姆挡|②将红、黑表笔相接，检查欧姆挡能否正常工作|③测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障
解析：解答：(1)在1、2两点接好的情况下，应当选用多用电表的电压挡，在1、2同时断开的情况下，应选用欧姆挡；(2)表明5、6两点可能有故障；(3)①将多用电表调到欧姆挡②将红、黑表笔相接，检查欧姆挡能否正常工作③测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障。
分析：本题考查欧姆表的原理和使用方法。
23．回答下列问题：
(1)用多用电表的欧姆挡测量阻值约为几十kΩ的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上 ．
a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆挡×1 k
d．旋转S使其尖端对准欧姆挡×100
e．旋转S使其尖端对准OFF挡，并拔出两表笔
答案： c、a、b、e
(2)正确操作后，多用电表的指针位置如图所示，此被测电阻Rx的阻值约为 _______Ω.
答案： 30 k
解析：解答：欧姆表测电阻的方法是：第一步：旋转S使其尖端对准欧姆挡×1 k；
第二步：将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔；
第三步：将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔；
第四步：旋转S使其尖端对准OFF挡，并拔出两表笔。
故正确顺序是cabe
分析：本题考查欧姆表的原理和使用方法。
三、实验题
24.如图所示方框内有三个电学元件，用多用电表电压挡测量a、b、c、d任意两点间的电压均为零．用欧姆挡测量：
红表笔接a，黑表笔接b测出一定电阻值；
红表笔接a，黑表笔接d测出的电阻值比(1)中测到的电阻值大；
红表笔接b，黑表笔接a欧姆表指针几乎不偏转；
红表笔接c、黑表笔接d和红表笔接d、黑表笔接c测出的电阻值相同；
b、c之间，不管表笔如何，测到的电阻均为零．
请画出方框内的符合题意的电路。
答案：见下图：
解析：解答：由可知a、b之间有二极管，且b接二极管的正极；
由可知d、a之间比b、a之间多出电阻；
由可知c、d之间有电阻．由可知b、c之间是导线。
综合以上可得方框内三个电学元件组合如图：
分析：本题考查欧姆表的原理和使用方法。
四、计算题
25．如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器阻值0~5000Ω。
求：
（1） 该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。调零后阻值将变 （选填“大”或“小”）；
（2） 若测得某电阻阻值为300Ω，则这个电阻的真实值是 Ω.
答案：小|290
解析：解答：由闭合电路欧姆定律得:，所以 ，因为式中E变小，r变大，故R0将减小；
因为该欧姆表的刻度是按电池电动势为E=1.5V刻度的。测得某电阻阻值为R=300Ω时，电流表中的电流，欧姆表内阻
当电池电动势下降到E′=1.45V时，此时欧姆表的内阻，
由闭合电路欧姆定律得。
解得真实值R′=290Ω
分析：本题考查欧姆表的原理和闭合电路欧姆定律的应用
