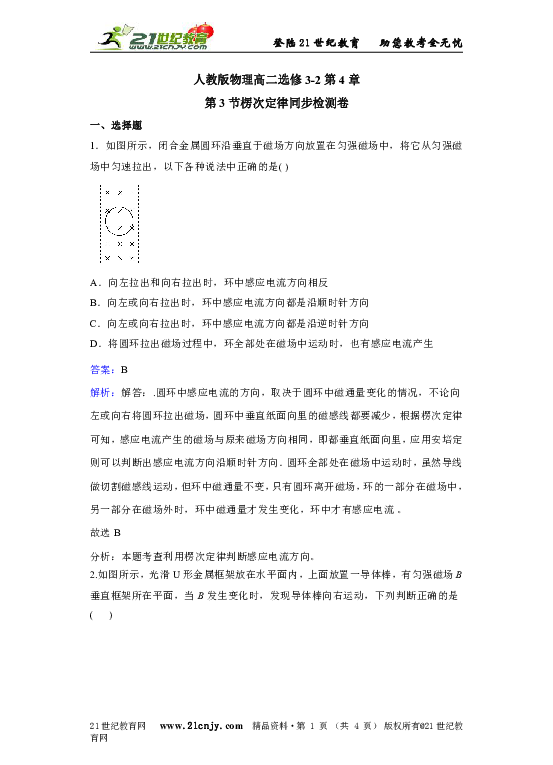

人教版物理高二选修3-2第4章
第3节楞次定律同步检测卷
一、选择题
1．如图所示，闭合金属圆环沿垂直于磁场方向放置在匀强磁场中，将它从匀强磁场中匀速拉出，以下各种说法中正确的是( )
A．向左拉出和向右拉出时，环中感应电流方向相反
B．向左或向右拉出时，环中感应电流方向都是沿顺时针方向
C．向左或向右拉出时，环中感应电流方向都是沿逆时针方向
D．将圆环拉出磁场过程中，环全部处在磁场中运动时，也有感应电流产生
答案：B
解析：解答：.圆环中感应电流的方向，取决于圆环中磁通量变化的情况，不论向左或向右将圆环拉出磁场，圆环中垂直纸面向里的磁感线都要减少，根据楞次定律可知，感应电流产生的磁场与原来磁场方向相同，即都垂直纸面向里，应用安培定则可以判断出感应电流方向沿顺时针方向．圆环全部处在磁场中运动时，虽然导线做切割磁感线运动，但环中磁通量不变，只有圆环离开磁场，环的一部分在磁场中，另一部分在磁场外时，环中磁通量才发生变化，环中才有感应电流 。
故选B
分析：本题考查利用楞次定律判断感应电流方向。

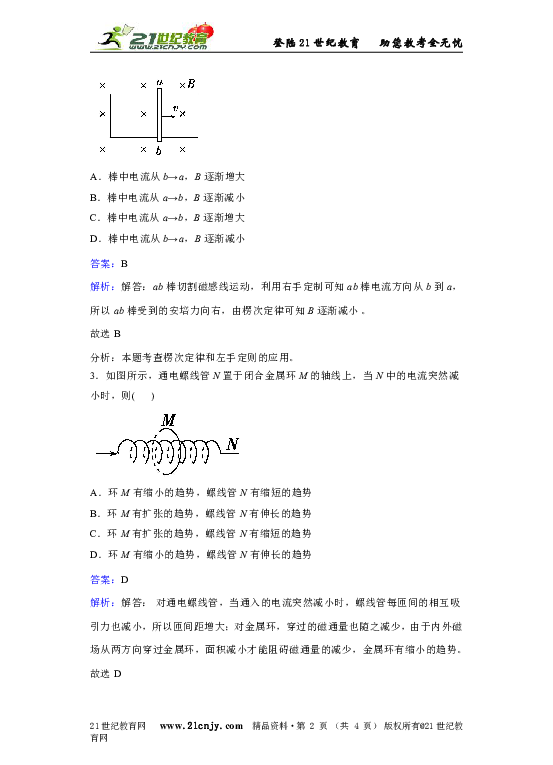

2.如图所示，光滑U形金属框架放在水平面内，上面放置一导体棒，有匀强磁场B垂直框架所在平面，当B发生变化时，发现导体棒向右运动，下列判断正确的是( )
A．棒中电流从b→a，B逐渐增大
B．棒中电流从a→b，B逐渐减小
C．棒中电流从a→b，B逐渐增大
D．棒中电流从b→a，B逐渐减小
答案：B
解析：解答：ab棒切割磁感线运动，利用右手定制可知ab棒电流方向从b到a，所以ab棒受到的安培力向右，由楞次定律可知B逐渐减小 。
故选B
分析：本题考查楞次定律和左手定则的应用。
3．如图所示，通电螺线管N置于闭合金属环M的轴线上，当N中的电流突然减小时，则( )
A．环M有缩小的趋势，螺线管N有缩短的趋势
B．环M有扩张的趋势，螺线管N有伸长的趋势
C．环M有扩张的趋势，螺线管N有缩短的趋势
D．环M有缩小的趋势，螺线管N有伸长的趋势
答案：D
解析：解答： 对通电螺线管，当通入的电流突然减小时，螺线管每匝间的相互吸引力也减小，所以匝间距增大；对金属环，穿过的磁通量也随之减少，由于内外磁场从两方向穿过金属环，面积减小才能阻碍磁通量的减少，金属环有缩小的趋势。
故选D
分析：本题考查对楞次定律的理解和应用。

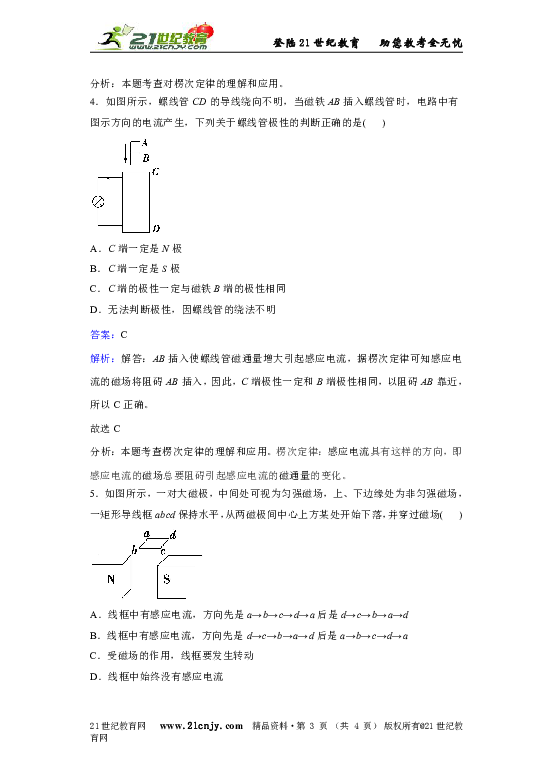

4．如图所示，螺线管CD的导线绕向不明，当磁铁AB插入螺线管时，电路中有图示方向的电流产生，下列关于螺线管极性的判断正确的是( )
A．C端一定是N极
B．C端一定是S极
C．C端的极性一定与磁铁B端的极性相同
D．无法判断极性，因螺线管的绕法不明
答案：C
解析：解答：AB插入使螺线管磁通量增大引起感应电流，据楞次定律可知感应电流的磁场将阻碍AB插入，因此，C端极性一定和B端极性相同，以阻碍AB靠近，所以C正确。
故选C
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
5．如图所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心上方某处开始下落，并穿过磁场( )
A．线框中有感应电流，方向先是a→b→c→d→a后是d→c→b→a→d
B．线框中有感应电流，方向先是d→c→b→a→d后是a→b→c→d→a
C．受磁场的作用，线框要发生转动
D．线框中始终没有感应电流
答案：D
解析：解答：由于线框从两极间中心上方某处开始下落，根据对称性知，下落过程中穿过abcd的磁通量始终是零，没有变化，所以始终没有感应电流，因此不会受磁场的作用，故选项D正确。
故选D
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
6．某磁场磁感线如图所示，有一铜线圈自图示A处落至B处，在下落过程中，自上向下看，线圈中的感应电流方向是( )
A．始终顺时针
B．始终逆时针
C．先顺时针再逆时针
D．先逆时针再顺时针
答案：C
解析：解答：自A点落至图示位置时，穿过线圈的磁通量增加，由楞次定律判断知线圈中感应电流方向为顺时针，自图示位置落至B点时，穿过线圈的磁通量减少，由楞次定律判断知，线圈中感应电流方向为逆时针，所以C项正确 。
故选C
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
7．一磁铁自上向下运动，穿过一闭合导电回路，如图所示．当磁铁运动到a处和b处时，回路中感应电流的方向分别是( )
A．顺时针，逆时针
B．逆时针，顺时针
C．顺时针，顺时针
D．逆时针，逆时针
答案：B
解析：解答：当磁铁接近线圈时，线圈中的磁通量向下增加，由楞次定律可知感应电流的磁场方向向上，由安培定则知线圈中感应电流的方向为逆时针(俯视)；当磁铁从线圈中穿出时，原磁场方向不变仍向下，但穿过线圈的磁通量要减少，根据楞次定律知感应电流的磁场方向向下，由安培定则知感应电流为顺时针(俯视) 。
故选B
分析：本题考查楞次定律和安培定则的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
8．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图所示的方向绕中心轴转动的角速度发生变化时，B中产生如图所示方向的感应电流，则下列说法正确的是( )
①A可能带正电且转速减小
②A可能带正电且转速增大
③A可能带负电且转速减小
④A可能带负电且转速增大
A．①④ B．②③
C．①③ D．②④
答案：B
解析：解答：选取A环研究，若A环带正电，且转速增大，则使穿过环面的磁通量向里增加，由楞次定律知，B环中感应电流的磁场方向向外，故②正确，①错误；
若A环带负电，且转速增大，则使穿过环面的磁通量向外增加，由楞次定律知，B环中感应电流的磁场方向向里，B环中感应电流的方向应为顺时针方向，故④错误，③正确 。
故选B
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
9.如图所示，在匀强磁场中放有平行金属导轨，它与大线圈P相连接，要使小线圈Q获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两线圈共面)( )
A．向左减速运动 B．向左匀速运动
C．向右减速运动 D．向右加速运动
答案：C
解析：解答：欲使Q线圈中产生顺时针的感应电流，感应电流的磁场方向垂直于纸面向里，由楞次定律可知有两种情况，一是P中有顺时针方向的逐渐减小的电流，该电流产生的穿过Q的磁通量在减少，因此，应使ab减速向右运动；
二是P中有逆时针方向的逐渐增大的电流，该电流产生的穿过Q的磁通量在增大，因此应使ab加速向左运动；当ab匀速运动时，在P中产生的感应电流是稳定的，穿过Q的磁通量不变化，Q中无感应电流。
故选C
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
10.如图所示装置中，cd杆原来静止．当ab杆做如下哪些运动时，cd杆将向右移动(说明：导体棒切割速度越大，感应电流越大，导体棒匀速切割磁感线时，感应电流恒定)( )
A．向右匀速运动 B．向右加速运动
C．向左加速运动 D．向左匀速运动
答案：B
解析：解答：ab杆匀速运动时，ab杆中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变，L2中无感应电流产生，cd杆保持静止，A、D不正确；
ab杆向右加速运动时，L2中的磁通量向下增大，通过cd杆的电流方向向下，cd杆向右移动，B正确；同理可得C不正确 。
故选B
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
11．如图所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下．在将磁铁的N极插入线圈的过程中( )
A．通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥
B．通过电阻的感应电流的方向由a到b，线圈与磁铁相互吸引
C．通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥
D．通过电阻的感应电流的方向由b到a，线圈与磁铁相互吸引
答案：A
解析：解答：将磁铁N极插入线圈的过程中，向下穿过闭合线圈的磁通量增加，根据楞次定律可知感应电流的磁场与原磁场方向相反，即感应电流的磁场方向向上，根据安培定则判断出感应电流的方向为a→b；
由安培定则知通电螺线管的上方为N极，所以与磁铁相互排斥，所以A正确。
故选A
分析：本题考查楞次定律和安培定则的理解和应用。
12.老师做了一个物理小实验让学生观察：如图所示，一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是( )
A．磁铁插向左环，横杆发生转动
B．磁铁插向右环，横杆发生转动
C．无论磁铁插向左环还是右环，横杆都不发生转动
D．无论磁铁插向左环还是右环，横杆都发生转动
答案：B
解析：解答：左环没有闭合，在磁铁插入过程中，不产生感应电流，故横杆不发生转动．右环闭合，在磁铁插入过程中，产生感应电流，横杆将发生转动，所以B正确。
故选B
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
13．如图所示，光滑平行金属导轨PP′和QQ′都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力方向的说法正确的是( )
A．感应电流方向是N→M
B．感应电流方向是M→N
C．安培力水平向左
D．安培力水平向右
答案：AC
解析：解答：感应电流是由于MN相对于磁场向右运动引起的，则安培力必然阻碍这种相对运动，由安培力既垂直于电流又垂直于磁场方向可判知，MN所受安培力方向必须垂直于MN水平向左，再由左手定则，容易判断出感应电流的方向是N→M。
故选AC
分析：楞次定律可知感应电流的产生，必须阻碍引起感应电流的原因，根据楞次定律可分析判断。
14．如图所示，原线圈P内有铁芯，原线圈与滑动变阻器、电源、开关连成电路；副线圈Q套在P上，并与电流计G连成电路．实验时若发现副线圈中有感应电流从a经G流向b，这可能是( )
A．在闭合电键S的瞬间
B．闭合电键S后，把滑动变阻器的滑片C向上移动
C．闭合电键S后，把滑动变阻器的滑片C向下移动
D．把铁芯从原线圈中拔出
答案：CD
解析：解答：当副线圈中有感应电流从a经G流向b时，由右手螺旋定则知副线圈中磁场方向与原线圈中磁场方向相同，即要阻碍原线圈中磁通量的减少，所以D正确；又原线圈只有电流减小时，其磁通量才会减少，所以C正确 。
故选CD
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
15.电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示．现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是( )
A．从a到b，上极板带正电
B．从a到b，下极板带正电
C．从b到a，上极板带正电
D．从b到a，下极板带正电
答案：D
解析：解答：在磁体自由下落，N极接近线圈上端的过程中，通过线圈的磁通量方向向下且在增大，根据楞次定律可判断出线圈中感应电流的磁场方向向上，利用安培定则可判知线圈中感应电流方向为逆时针绕向(由上向下看)，流过R的电流方向从b到a，电容器下极板带正电。
故选D
分析：本题考查楞次定律的理解和应用；楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化；本题还考察安培定则的应用。
16．如图所示，一个闭合三角形导线框ABC位于竖直平面内，其下方（略靠前）固定一根与线框平面平行的水平直导线，导线中通以图示方向的恒定电流。释放线框，它由实线位置下落到虚线位置未发生转动，在此过程中（ ）
A．线框中感应电流方向依次为顺时针→逆时针
B．线框的磁通量为零时，感应电流却不为零
C．线框所受安培力的合力方向依次为向上→向下→向上
D．线框所受安培力的合力为零，做自由落体运动
答案：B
解析：解答：根据右手定则，通电直导线的磁场在上方向外，下方向里；离导线近的地方磁感应强度大，离导线远的地方磁感应强度小．线框从上向下靠近导线的过程，向外的磁感应强度增加，根据楞次定律，线框中产生顺时针方向的电流；穿越导线时，上方向外的磁场和下方向里的磁场叠加，先是向外的磁通量减小，之后变成向里的磁通量，并逐渐增大，直至最大；根据楞次定律，线框中产生逆时针方向的电流．向里的磁通量变成最大后，继续向下运动，向里的磁通量又逐渐减小，这时的电流新方向又变成了顺时针．故A错误；根据A中的分析，穿越导线时，上方向外的磁场和下方向里的磁场叠加，先是向外的磁通量减小，一直减小到0，之后变成向里的磁通量，并逐渐增大．这一过程是连续的，始终有感应电流存在，故B正确；根据楞次定律，感应电流始终阻碍线框相对磁场的运动，故受安培力的方向始终向上，不是0，故CD错误。
故选B
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
17．如图所示的竖直平面内，水平条形区域I和Ⅱ内有方向垂直竖直面向里的匀强磁场，其宽度均为d，I和Ⅱ之间有一宽度为h的无磁场区域，h>d。一质量为m、边长为d的正方形线框由距区域I上边界某一高度处静止释放，在穿过两磁场区域的过程中，通过线框的电流及其变化情况相同。重力加速度为g，空气阻力忽略不计。则下列说法正确的是（ ）
A．线框进入区域I时与离开区域I时的电流方向相同
B．线框进入区域Ⅱ时与离开区域Ⅱ时所受安培力的方向相同
C．线框有可能匀速通过磁场区域I
D．线框通过区域I和区域Ⅱ产生的总热量为Q=2mg(d+h)
答案：BD
解析：解答：由楞次定律可知，线框进入区域I时感应电流为逆时针方向，而离开区域I时的电流方向为顺时针方向，故选项A错误；
由楞次定律可知，线框进入区域Ⅱ时与离开区域Ⅱ时所受安培力的方向相同，均向上，选项B正确；
因穿过两磁场区域的过程中，通过线框的电流及其变化情况相同，则可知线圈进入磁场区域I一定是减速运动，选项C错误；
线圈出离磁场区域I的速度应等于出离磁场区域Ⅱ的速度，则在此过程中，线圈的机械能的减小量等于线圈通过产生区域Ⅱ产生的电能，即Q2= mg(d+h)，则线框通过区域I和区域Ⅱ产生的总热量为Q=2Q2=2mg(d+h)，选项D正确。
故选BD
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
18．一正三角形导线框ABC（高度为a）从图示位置沿x轴正向匀速穿过两匀强磁场区域。两磁场区域磁感应强度大小均为B、方向相反、垂直于平面、宽度均为a。下图反映感应电流I与线框移动距离x的关系，以逆时针方向为电流的正方向。图像正确的是( )
A.
B.
C.
D.
答案：A
解析：解答：在x上，在o~a范围，线框穿过左侧磁场时，根据楞次定律，感应电流方向为逆时针，为正值；
在a~2a范围内，线框穿过两磁场分界线时，BC、AC边在右侧磁场中切割磁感线，有效切割长度逐渐增大，产生的感应电动势E1增大，AC边在左侧磁场中切割磁感线，产生的感应电动势E2不变，两个电动势串联，总电动势E=E1+E2增大，同时电流方向为瞬时针，为负值。2a~3a范围内，线框穿过左侧磁场时，根据楞次定律，感应电流方向为逆时针，为正值，故A图像符合题意。
故选A
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
二、填空题
19．如图所示，两个线圈绕在同一铁芯上，A中接有电源，B中导线接有一电阻R。在把磁铁迅速插入A线圈的过程中，A线圈中的电流将 （填“减少”、“增大”或“不变”），通过电阻R的感应电流的方向为 ；若线圈B能自由移动，则它将 移动（填“向左”、“向右”或“不”）
答案：减少| 从Q到P|向左
解析：解答： 在把磁铁迅速插入A线圈的过程中，A线圈中的磁通量迅速增大，根据楞次定律，A线圈将会产生感应电动势，感应电流的方向与原来直流电源的电流方向相反，所以A线圈中的电流将减小；
线圈B中的从右往左的磁通量也会增大，感应电流产生的磁场方向为从左向右，感应电流的方向为顺时针（从铁芯左侧向右看），通过通过电阻R的感应电流的方向为从Q到P；
当在把磁铁迅速插入A线圈的过程中，线圈B中的磁通量会增大，如果能够自由移动，根据楞次定律，为阻碍磁通量的增大，线圈将会向左移动。
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
20．如图所示，在螺线管的外部接一块灵敏电流表。有一块条形磁铁匀速穿过线圈内部。在磁铁穿入线圈的过程中，通过电流表的电流方向为 。
答案：a到b
解析：解答：在穿入过程中，穿过线圈水平向右的磁通量增大，所以根据楞次定律可得通过电流表的电流方向从a到b。
故选A
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
21．如图所示，两同心圆环A、B置于同一水平面上，其中A为均匀带正电绝缘环，B为导体环，两环均可绕中心在水平内转动，若A匀速转动，B中 感应电流（填“有”、“无”）；若A、B以相同的转速同方向加速转动，B中 感应电流（填“有”、“无”）。
答案：无|有
解析：解答： 若A匀速转动，相当于产生了一不变的环形电流，B中的磁通量不发生变化，不产生感应电流；
若A加速转动，则相当于电流增大，B中的磁通量增加，能够产生感应电流。
分析：产生感应电流的条件有两个：(1)闭合电路；(2)穿过闭合电路的磁通量发生了变化。
三、实验题
22．下图是做探究电磁感应的产生条件实验的器材及示意图。
（1）在图中用实线代替导线把它们连成实验电路。
答案：电路图如图所示：
（2）由哪些操作可以使电流表的指针发生偏转
Ⅰ ；
Ⅱ ；
答案：Ⅰ将开关闭合（或者断开）|Ⅱ将螺线管A插入（或拔出）螺线管B
（3）假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向 偏转。（填“左”或“右”）
答案：右
解析：解答：①研究电磁感应条件的电路图如图所示：
②要使线圈产生感应电流就要使线圈产生感应电动势，要使线圈产生感应电动势就要使得通过线圈中的磁通量发生变化。凡是能引起线圈中磁通量变化的操作都能产生感应电流；
所以可以利用将开关闭合（或者断开）或者将螺线管A插入（或拔出）螺线管B来改变通过线圈中的磁通量；
③当开关闭合的瞬间，磁通量增大，所以感应磁通量必定与原磁通量反向，而当把A拔出的时候，磁通量必定减少，产生的感应磁通量必定为补充。由于两次产生的感应磁通量方向相反故指针偏转方向必定相反，即向右偏转。
分析：产生感应电流的条件有两个：(1)闭合电路；(2)穿过闭合电路的磁通量发生了变化；楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
23．某学习小组利用如图所示的实验装置探究螺线管线圈中感应电流的方向。
（1）由于粗心该小组完成表格时漏掉了一部分（见表格），发现后又重做了这部分：将磁铁S极向下从螺线管上方竖直插入过程，发现电流计指针向右偏转（已知电流从右接线柱流入电流计时，其指针向右偏转），则①填 ，②填 。
B原方向 ΔΦ I感方向（俯视） B感方向
N极插入 向下 增大 逆时针 向上
S极插入 向上 增大 ① ②
N极抽出 向下 减小 顺时针 向下
S极抽出 向上 减小 逆时针 向上
答案：顺时针|向下
（2）由实验可得磁通量变化ΔΦ、原磁场B原方向、感应电流的磁场B感方向三者之间的关系： 。
答案：ΔΦ增大，B原与B感反向|ΔΦ减小，B原与B感同向
解析：解答：（1）当S极插入时，原磁场方向向上，磁通量增大，感应电流磁场阻碍原磁场的增加，故感应电流磁场方向向下，感应电流方向（附视）为顺时针方向；（2）由实验可得磁通量变化ΔΦ、原磁场B原方向、感应电流的磁场B感方向三者之间的关系：ΔΦ增大，B原与B感反向；ΔΦ减小，B原与B感同向；
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
三、简答题
24．如图所示，在水平桌面上有一金属圆环，当用一条形磁铁由上向下插向圆环时，试问：
(1)圆环对桌面的压力怎样变化？
答案：根据楞次定律可知穿过圆环的磁通量增大，所以圆环中感应电流的磁场与条形磁铁相互排斥，所以圆环对桌面的压力变大；
(2)圆环有收缩的趋势还是扩张的趋势？
答案：磁铁插向圆环时，根据楞次定律可知穿过圆环的磁通量增大，根据楞次定律可知圆环要阻碍磁通量的增加，所以圆环有收缩的趋势。
解析：解答：(1)根据楞次定律可知穿过圆环的磁通量增大，所以圆环中感应电流的磁场与条形磁铁相互排斥，所以圆环对桌面的压力变大；(2)磁铁插向圆环时，根据楞次定律可知穿过圆环的磁通量增大，根据楞次定律可知圆环要阻碍磁通量的增加，所以圆环有收缩的趋势。
分析：(1)根据楞次定律的推广含义“来拒去留”，圆环与磁铁之间相互排斥，从而使圆环对桌面的压力变大；(2)根据楞次定律的推广含义“增缩减扩”，磁铁插向圆环时，穿过圆环的磁通量增加，所以圆环有收缩的趋势。
25．如图所示，在两根平行长直导线M、N中，通以同方向同大小的电流I，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速运动，在移动过程中，线框中感应电流方向怎样？
答案：线框在两电流中线OO′的右侧时，穿过线框的合磁通量垂直纸面穿出，线框左移，合磁通量变小，为了阻碍这个方向的磁通量减小，感应电流的方向是abcd；
当线框跨越两电流中线OO′时，线框的合磁通量由穿出变为穿入，感应电流的方向还是abcd；
线框再左移，线框合磁通量穿入且增加，感应电流的方向还是abcd；
所以线框中感应电流的方向始终是abcd。
解析：解答：线框在两电流中线OO′的右侧时，穿过线框的合磁通量垂直纸面穿出，线框左移，合磁通量变小，为了阻碍这个方向的磁通量减小，感应电流的方向是abcd；
当线框跨越两电流中线OO′时，线框的合磁通量由穿出变为穿入，感应电流的方向还是abcd；
线框再左移，线框合磁通量穿入且增加，感应电流的方向还是abcd；
所以线框中感应电流的方向始终是abcd。
分析：本题考查楞次定律的理解和应用。楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
