湘教版（2024）九年级下册数学 3.3.2 由三视图确定几何体 课件(共22张PPT)

(共22张PPT)
第三章 投影与视图 3.3
三视图
湘教版（2024）九年级下册数学课件
3.3.2 由三视图确定几何体
01
新课导入
03
课堂练习
02
新课讲解
04
课堂小结
目录
新课导入
第一部分
PART 01
your content is entered here, or by copying your text, select paste in this box and choose to retain only text. your content is typed here
新课导入

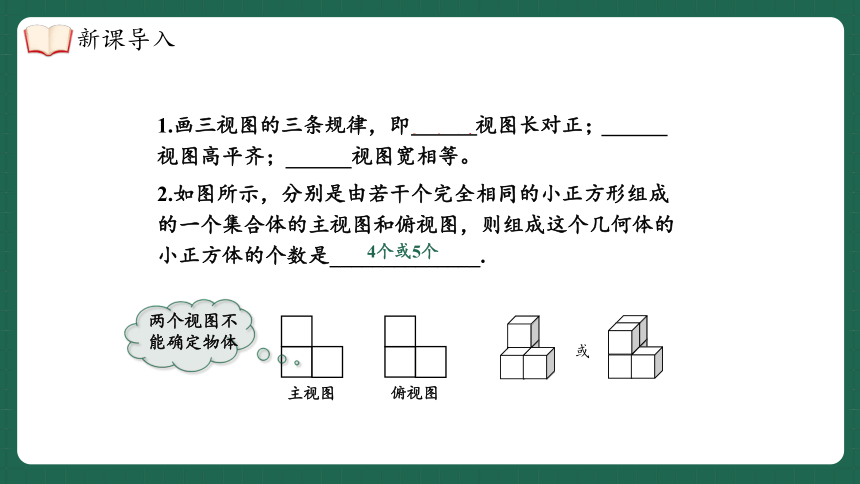

1.画三视图的三条规律，即主、俯视图长对正；主、左视图高平齐；左、俯视图宽相等。
2.如图所示，分别是由若干个完全相同的小正方形组成的一个集合体的主视图和俯视图，则组成这个几何体的小正方体的个数是______________.
主视图
俯视图
或
4个或5个
两个视图不能确定物体
新课导入
新课讲解
第二部分
PART 02
your content is entered here, or by copying your text, select paste in this box and choose to retain only text. your content is typed here
探究新知

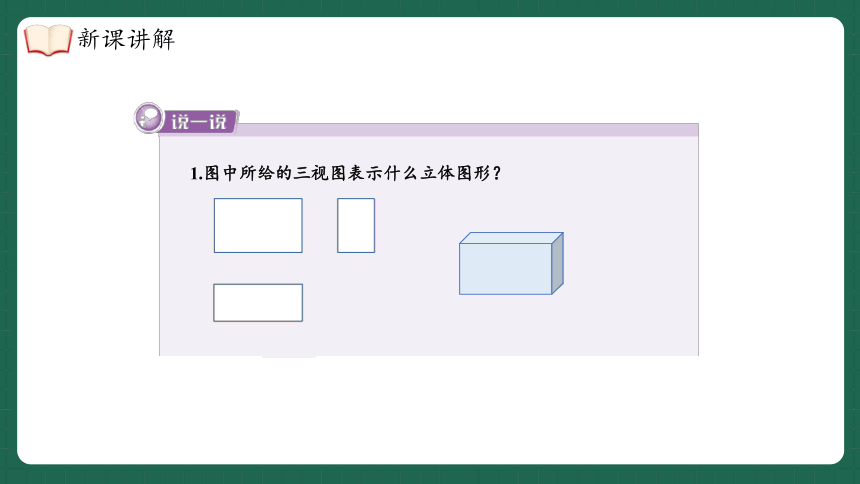

1.图中所给的三视图表示什么立体图形？
新课讲解

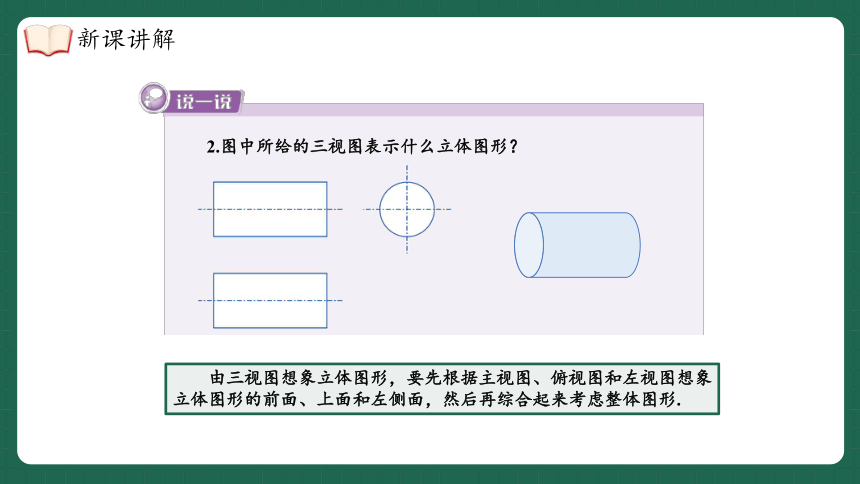

2.图中所给的三视图表示什么立体图形？
由三视图想象立体图形，要先根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形.
新课讲解

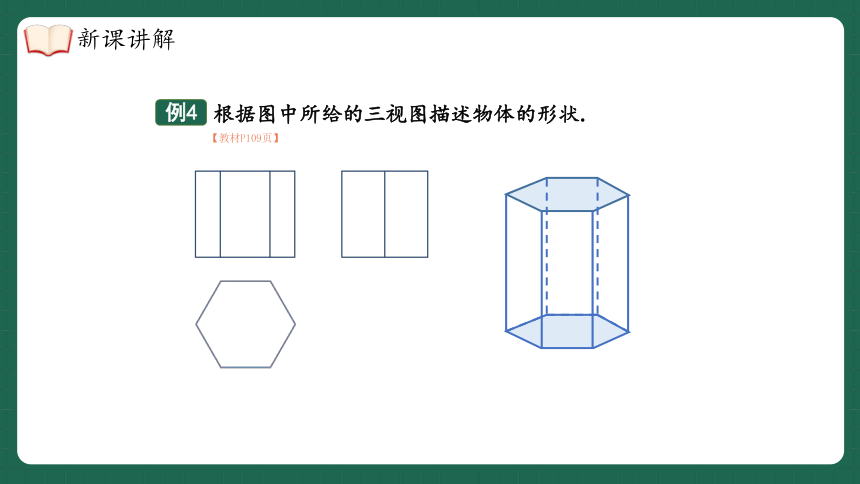

例4
根据图中所给的三视图描述物体的形状.
【教材P109页】
新课讲解

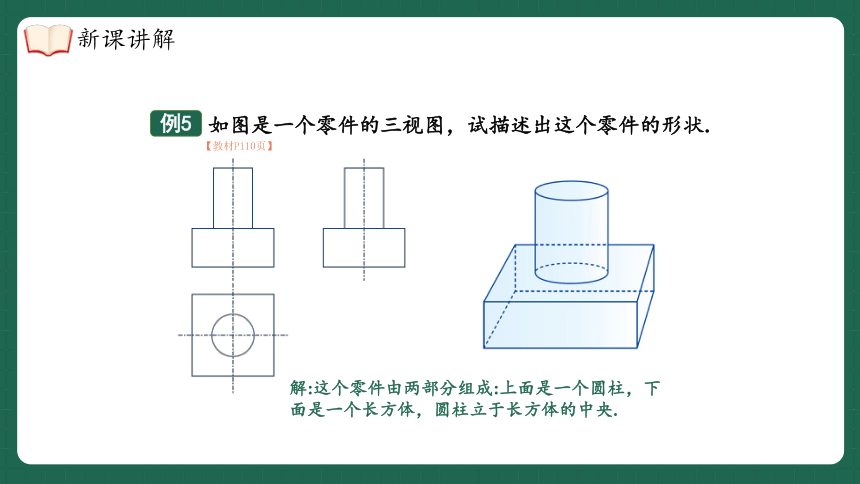

例5
如图是一个零件的三视图，试描述出这个零件的形状.
【教材P110页】
解:这个零件由两部分组成:上面是一个圆柱，下面是一个长方体，圆柱立于长方体的中央.
新课讲解
有些三视图反映的是两个或多个基本几何体，我们可以从三视图中分解出各个基本几何体的三视图，先想象出各个基本几何体，再根据它们三视图的位置关系确定这些基本几何体的组合关系.
新课讲解
课堂练习
第三部分
PART 03
your content is entered here, or by copying your text, select paste in this box and choose to retain only text. your content is typed here
1.下面所给的三视图表示什么立体图形？
(1)
【教材P110页】
课堂练习
(2)
课堂练习
2.用四块一样的正方体，根据下面所示的三视图，摆出它表示的立体图形.
【教材P111页】
课堂练习
3.如图是一个物体的三视图，试描述这个物体的形状.现实生活中什么样的物体像这种几何体？
课堂练习
4.如图是一个直三棱柱，它的底面是一个直角三角形及其内部，两条直角边长分别为3cm，4cm，直三棱柱的高为6cm.画出这个直三棱柱的三视图.
6cm
2.4cm
4cm
3cm
5cm
5cm
6cm
课堂练习
5.根据下图所给的三视图描述物体的形状.
课堂练习
1.（常德中考）如图是一个几何体的三视图﹐则这个几何体是（ ）
B
课堂练习
2.如图是由几个相同的小正方体组成的一个几何体的三视图﹐则这个几何体可能是（ ）
A
课堂练习
3.如图是由一些相同的小正方体构成的立体图形的三视图，这些相同的小正方体的个数是（ ）
A.4
B.5
C.6
D.7
A
课堂练习
课堂小结
第四部分
PART 04
your content is entered here, or by copying your text, select paste in this box and choose to retain only text. your content is typed here
1.由视图确定物体形状时，仅一个视图不能确定其空间形状，必须把各视图对照起来看.
2.对于复杂的物体，由三视图想象出实物原型，计算时先应搞清三个视图的长、宽、高与实物体的对应关系.
课堂小结
