4.1直线、射线、线段

(共17张PPT)
北师版 七年级上 第四章 线段、射线、直线
请你从中找出我们熟悉的几何图形！
北师版 七年级上 第四章 线段、射线、直线
生活情境

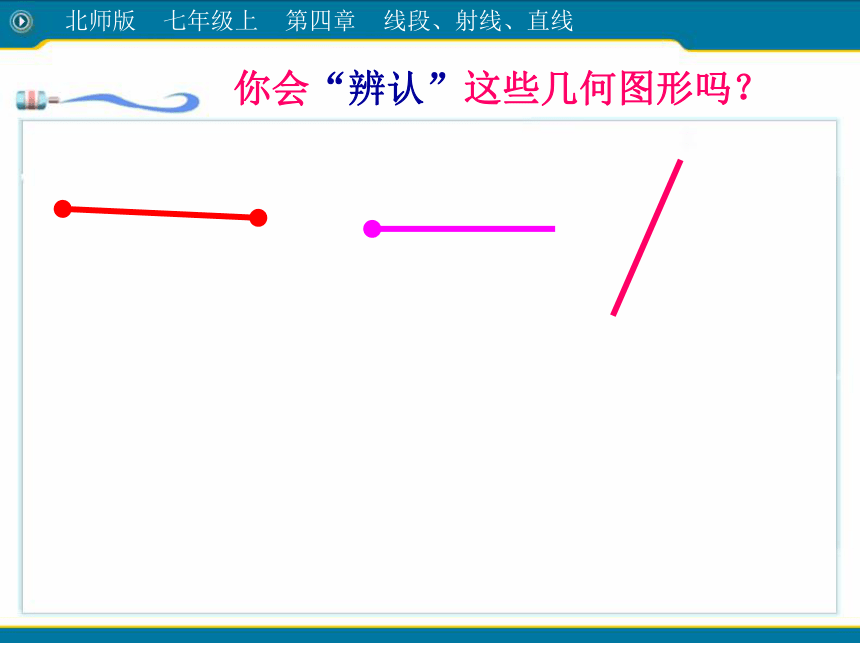

你会“辨认”这些几何图形吗？
北师版 七年级上 第四章 线段、射线、直线

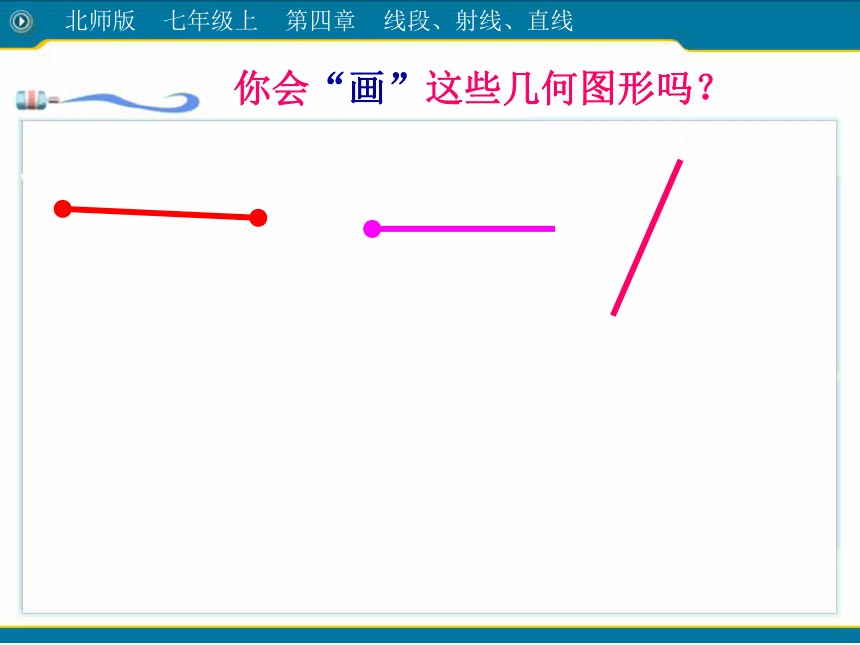

你会“画”这些几何图形吗？
北师版 七年级上 第四章 线段、射线、直线

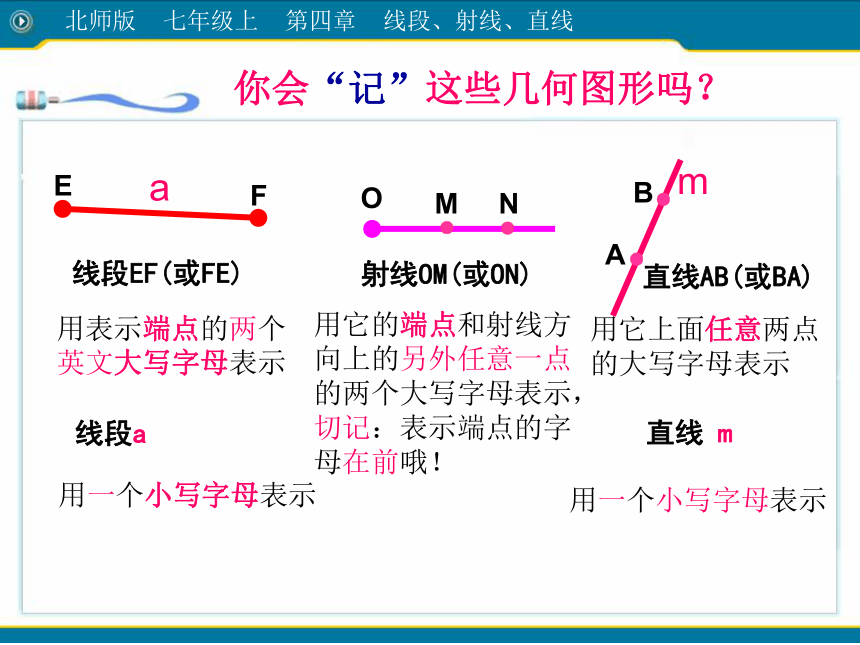

你会“记”这些几何图形吗？
北师版 七年级上 第四章 线段、射线、直线
a
线段EF(或FE)
用表示端点的两个英文大写字母表示
线段a
用一个小写字母表示
用它的端点和射线方向上的另外任意一点的两个大写字母表示，切记：表示端点的字母在前哦！
用它上面任意两点的大写字母表示
直线 m
用一个小写字母表示
E
F
O
●
●
M
N
射线OM(或ON)
●
●
A
B
直线AB(或BA)
m

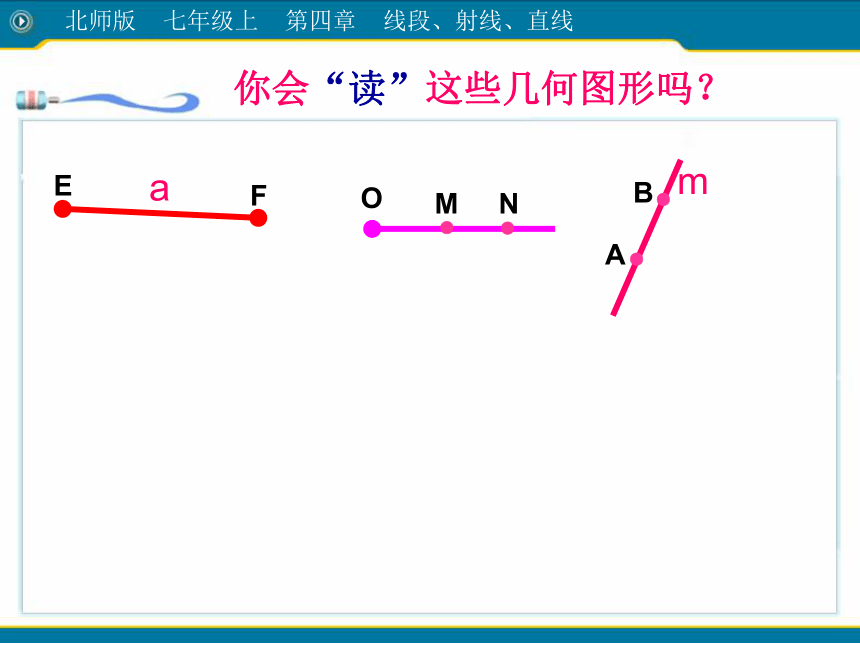

你会“读”这些几何图形吗？
北师版 七年级上 第四章 线段、射线、直线
a
E
F
O
●
●
M
N
●
●
A
B
m

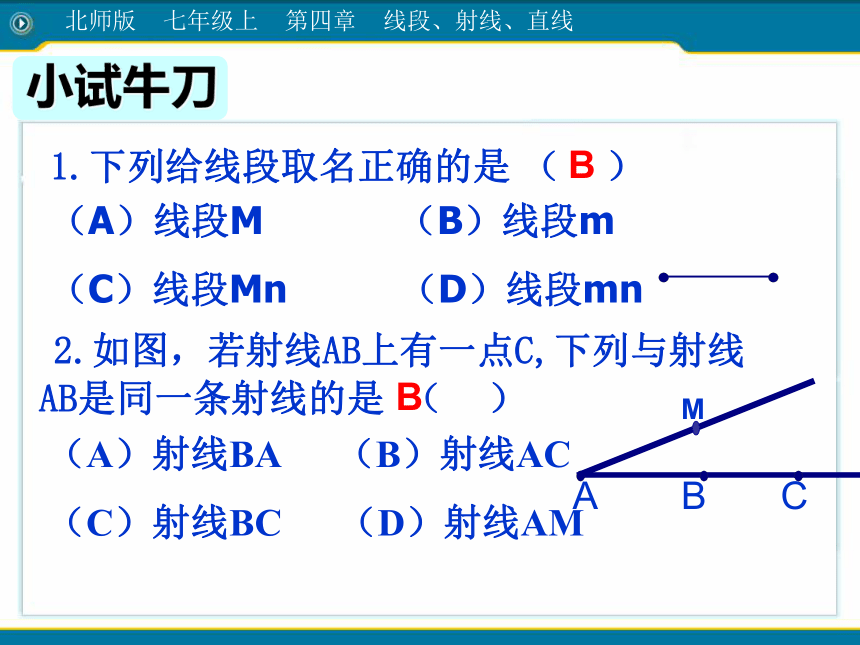

1.下列给线段取名正确的是 （ ）
（A）线段M （B）线段m
（C）线段Mn （D）线段mn
B
B
2.如图，若射线AB上有一点C,下列与射线AB是同一条射线的是 （ ）
（A）射线BA （B）射线AC
（C）射线BC （D）射线AM
A B C
M
北师版 七年级上 第四章 线段、射线、直线
小试牛刀
北师版 七年级上 第四章 线段、射线、直线
小试牛刀
3.有三点A，B，C,请画线段BC，射线AB和直线AC。
A
B
C
名 称 线 段 射 线 直 线
联 系
直线、射线、线段的联系和区别
图 形
表示方法
线段 AB（BA)或线段
直线 AB（BA）
或直线
端 点
射线AB
有两个端点
有一个端点
没有端点
长 度
可以度量
无法度量
无法度量
图例：
A
B
将线段向一个方向延伸就得到射线，向两个方向延伸就得到直线
北师版 七年级上 第四章 线段、射线、直线
阶段小结
直线的基本性质：
经过两点有且只有一条直线
北师版 七年级上 第四章 线段、射线、直线
1、要把准备好的硬纸条固定在硬纸板上，需要几个图钉？与同伴交流。
做一做
2、通过上述操作，如果把硬纸条抽象成直线，把钉子抽象为点，你能得到什么结论？
●
●
纸条
钉子
直线
点
抽象
木工师傅用墨盒弹出的墨线是直的； 建筑工人在砌墙时，这样拉出的参照线就也是直的（如图所示） ，你能用刚才学过的几何知识解释来他们这样做的道理吗？
北师版 七年级上 第四章 线段、射线、直线
学以致用
体育课上，老师把学生安排站在操场上（每三人不在同一条直线上），经过两个学生可画几条直线？五个学生呢？
n个学生呢？
北师版 七年级上 第四章 线段、射线、直线
勇攀高峰
北师版 七年级上 第四章 线段、射线、直线
请你欣赏
挑战：你能用线段、射线或直线创造出美丽的图案吗？
北师版 七年级上 第四章 线段、射线、直线
用所学过的线段、射线、直线设计一幅美丽的图案。（可选用其中的一种、或几种）
北师版 七年级上 第四章 线段、射线、直线
作业：
1.请写出图中以O为端点的各条射线。
答：射线OA、射线OB、射线OC
答：
2.请分别找出下图中线段、射线、直线.
A
B
C
有3条线段，是线段 AB、线段 AC、线段 BC
有6条射线，分别是每个点分成的两条.
只有一条直线，是直线 AB
北师版 七年级上 第四章 线段、射线、直线
