湖南省祁阳市浯溪二中2025年中考物理杠杆与滑轮作图专项训练
一．力和力臂的画法
1．如图是用杠杆提升重物时的场景，请在图中画出动力力F1的力臂l1。
2．图甲为冰球运动员用冰球杆打冰球的瞬间，图乙为图甲中冰球杆的简图，请画出阻力F2的力臂L2。
3．作出如图中以L为力臂的动力F1及杠杆所受阻力F2（不计杠杆自重和摩擦）。
第1题图 第2题图 第3题图
4．如图甲为写字时的情形图，笔可以看做是杠杆，图乙为其简化图，其中O为支点，F2为阻力，请画出F2的力臂l2。
5．如图是液压汽车起重机的示意图，画出作用在吊臂上的阻力F2的力臂L2。
6．如图所示是教室中的学生椅，人坐在椅面上若用力向后靠，椅子可能会向后倾倒。请画出椅子即将向后倾倒时，支点O的位置及靠背所受压力F2的力臂l2。
第4题图 第5题图 第6题图
7．如图（a）所示的多功能夹，其中AOB可以看成一个杠杆，其简化示意图如图（b）所示。请在（b）图中画出使用该多功能夹时，作用在A点的最小动力F1及阻力F2的为臂l2。
第7题图 第8题图 第9题图
8．如图，这是活塞式抽水机的示意图，请作出动力F1的力臂l1。
9．如图所示，用杆和绳将电灯吊起，O点是支点。请画出绳上拉力F的力臂L及阻力F2的示意图。

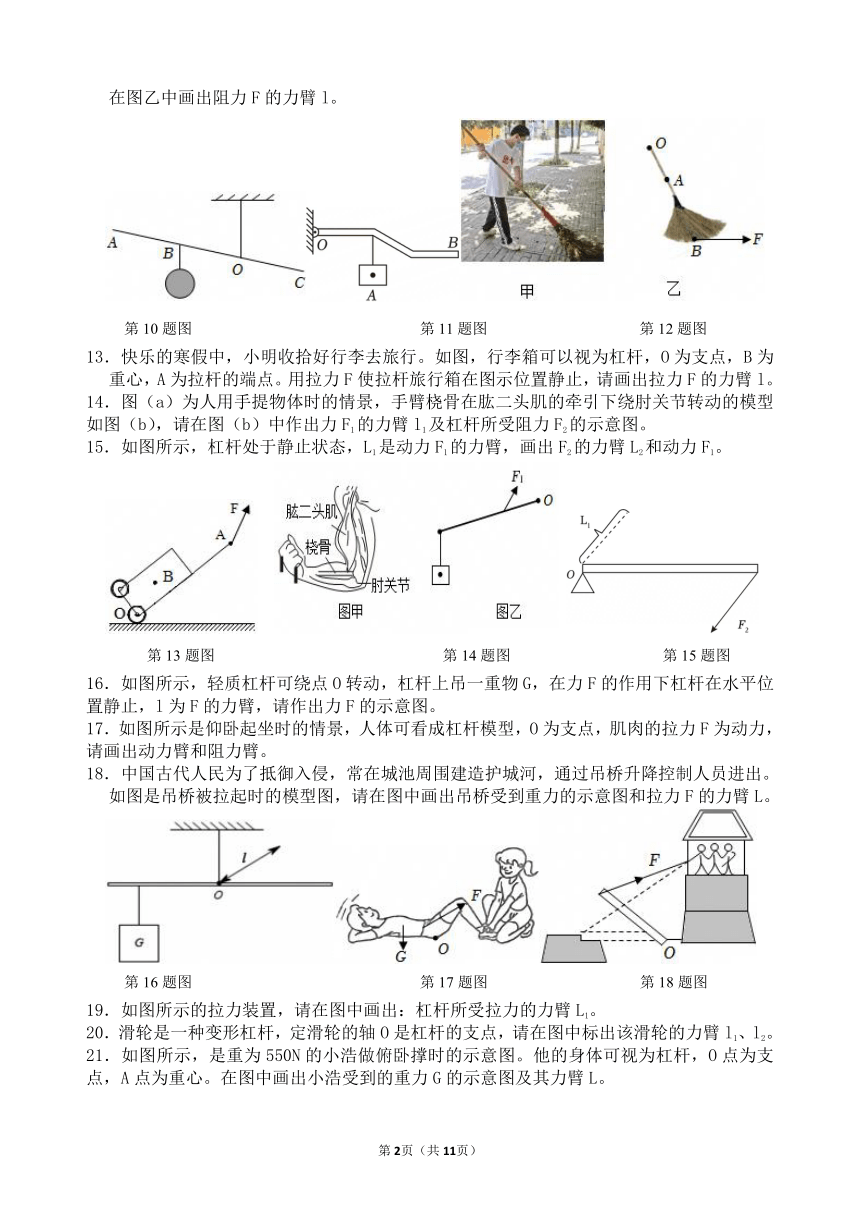

10．如图所示，AC为轻质杠杆，O为支点，在B点处挂一个铁球，请画出杠杆在图示位置平衡时受到的最小动力F1和铁球所受的重力G。
11．如图，请画出提起物体A的最小力F的示意图及其力臂l。
12．如图甲所示是一名中学生用笤帚清扫落叶的情景，图乙是其简化示意图，O为支点，请在图乙中画出阻力F的力臂l。
第10题图 第11题图 第12题图
13．快乐的寒假中，小明收拾好行李去旅行。如图，行李箱可以视为杠杆，O为支点，B为重心，A为拉杆的端点。用拉力F使拉杆旅行箱在图示位置静止，请画出拉力F的力臂l。
14．图（a）为人用手提物体时的情景，手臂桡骨在肱二头肌的牵引下绕肘关节转动的模型如图（b），请在图（b）中作出力F1的力臂l1及杠杆所受阻力F2的示意图。
15．如图所示，杠杆处于静止状态，L1是动力F1的力臂，画出F2的力臂L2和动力F1。
第13题图 第14题图 第15题图
16．如图所示，轻质杠杆可绕点O转动，杠杆上吊一重物G，在力F的作用下杠杆在水平位置静止，l为F的力臂，请作出力F的示意图。
17．如图所示是仰卧起坐时的情景，人体可看成杠杆模型，O为支点，肌肉的拉力F为动力，请画出动力臂和阻力臂。
18．中国古代人民为了抵御入侵，常在城池周围建造护城河，通过吊桥升降控制人员进出。如图是吊桥被拉起时的模型图，请在图中画出吊桥受到重力的示意图和拉力F的力臂L。
第16题图 第17题图 第18题图

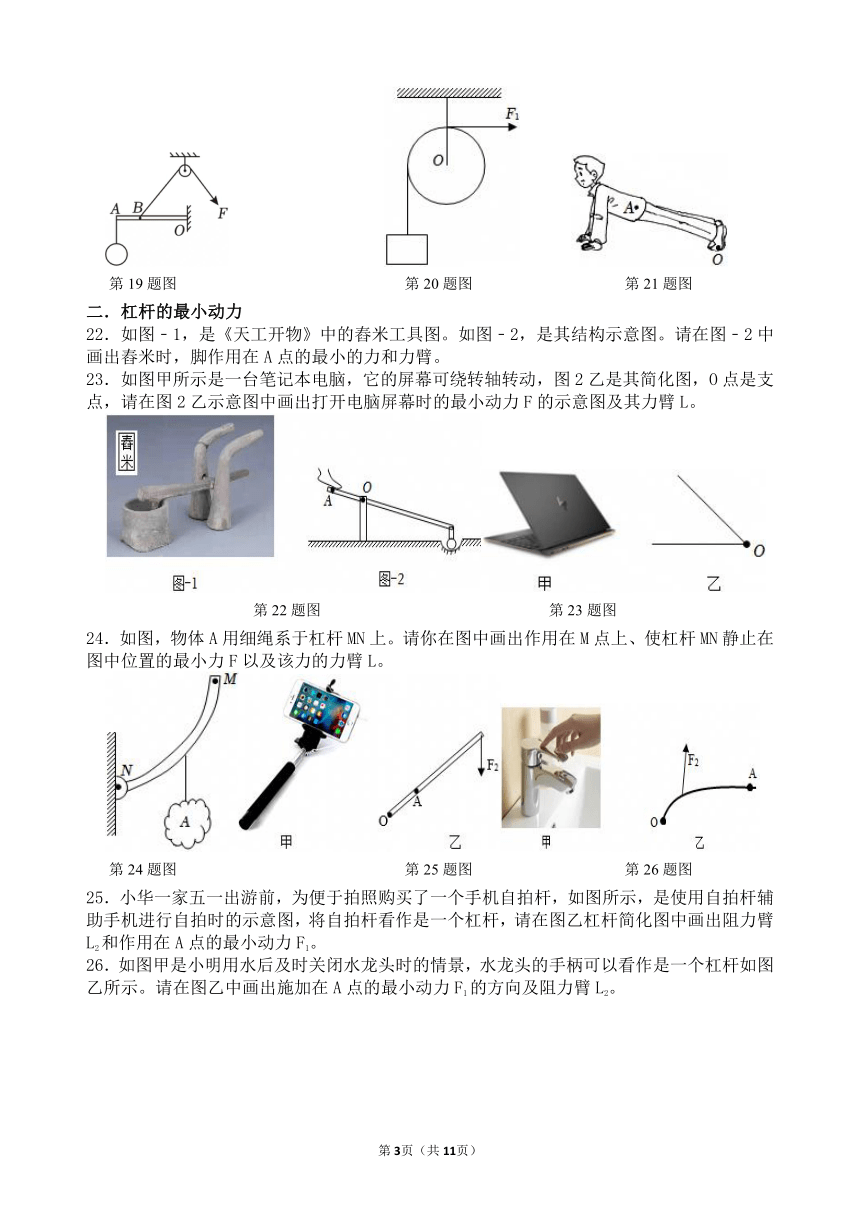

19．如图所示的拉力装置，请在图中画出：杠杆所受拉力的力臂L1。
20．滑轮是一种变形杠杆，定滑轮的轴O是杠杆的支点，请在图中标出该滑轮的力臂l1、l2。
21．如图所示，是重为550N的小浩做俯卧撑时的示意图。他的身体可视为杠杆，O点为支点，A点为重心。在图中画出小浩受到的重力G的示意图及其力臂L。
第19题图 第20题图 第21题图
二．杠杆的最小动力
22．如图﹣1，是《天工开物》中的舂米工具图。如图﹣2，是其结构示意图。请在图﹣2中画出舂米时，脚作用在A点的最小的力和力臂。
23．如图甲所示是一台笔记本电脑，它的屏幕可绕转轴转动，图2乙是其简化图，O点是支点，请在图2乙示意图中画出打开电脑屏幕时的最小动力F的示意图及其力臂L。
第22题图 第23题图
24．如图，物体A用细绳系于杠杆MN上。请你在图中画出作用在M点上、使杠杆MN静止在图中位置的最小力F以及该力的力臂L。
第24题图 第25题图 第26题图
25．小华一家五一出游前，为便于拍照购买了一个手机自拍杆，如图所示，是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作是一个杠杆，请在图乙杠杆简化图中画出阻力臂L2和作用在A点的最小动力F1。
26．如图甲是小明用水后及时关闭水龙头时的情景，水龙头的手柄可以看作是一个杠杆如图乙所示。请在图乙中画出施加在A点的最小动力F1的方向及阻力臂L2。

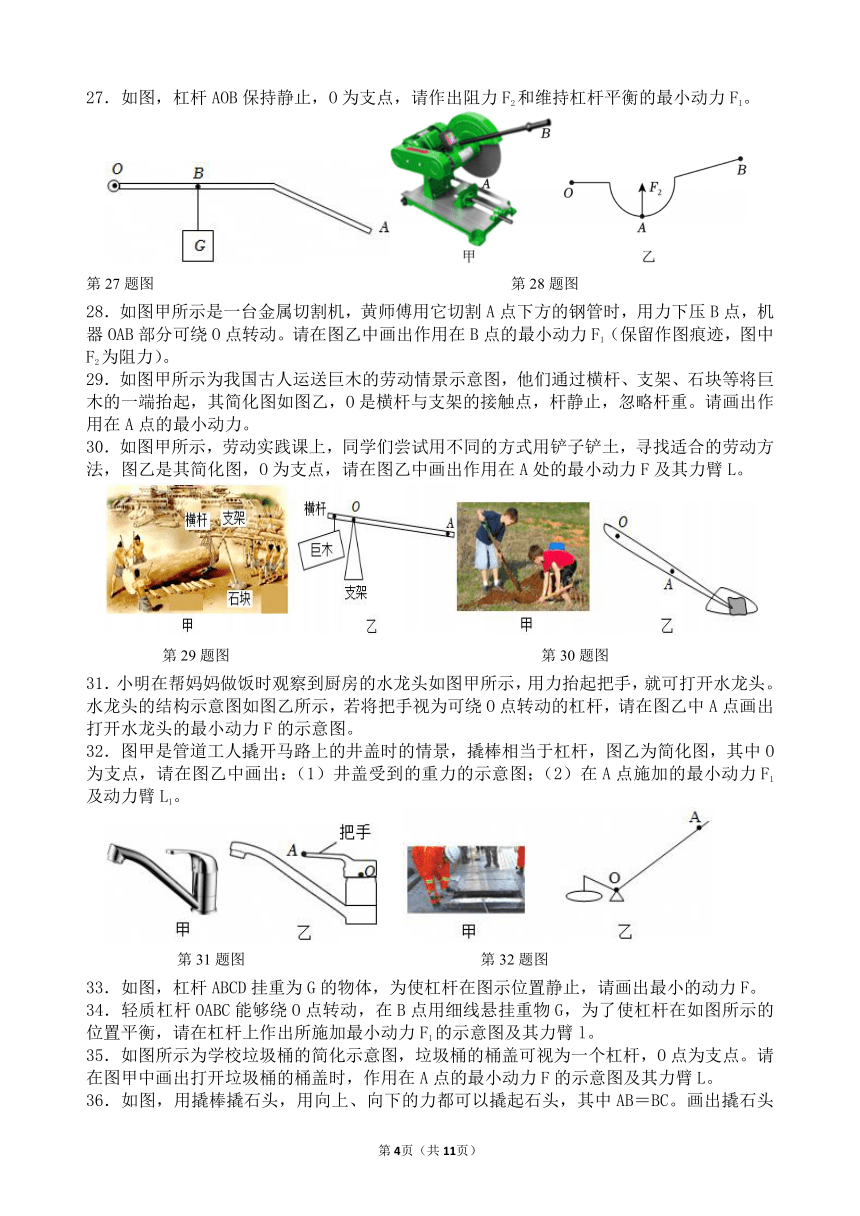

27．如图，杠杆AOB保持静止，O为支点，请作出阻力F2和维持杠杆平衡的最小动力F1。
第27题图 第28题图
28．如图甲所示是一台金属切割机，黄师傅用它切割A点下方的钢管时，用力下压B点，机器OAB部分可绕O点转动。请在图乙中画出作用在B点的最小动力F1（保留作图痕迹，图中F2为阻力）。
29．如图甲所示为我国古人运送巨木的劳动情景示意图，他们通过横杆、支架、石块等将巨木的一端抬起，其简化图如图乙，O是横杆与支架的接触点，杆静止，忽略杆重。请画出作用在A点的最小动力。
30．如图甲所示，劳动实践课上，同学们尝试用不同的方式用铲子铲土，寻找适合的劳动方法，图乙是其简化图，O为支点，请在图乙中画出作用在A处的最小动力F及其力臂L。
第29题图 第30题图
31．小明在帮妈妈做饭时观察到厨房的水龙头如图甲所示，用力抬起把手，就可打开水龙头。水龙头的结构示意图如图乙所示，若将把手视为可绕O点转动的杠杆，请在图乙中A点画出打开水龙头的最小动力F的示意图。
32．图甲是管道工人撬开马路上的井盖时的情景，撬棒相当于杠杆，图乙为简化图，其中O为支点，请在图乙中画出：（1）井盖受到的重力的示意图；（2）在A点施加的最小动力F1及动力臂L1。
第31题图 第32题图

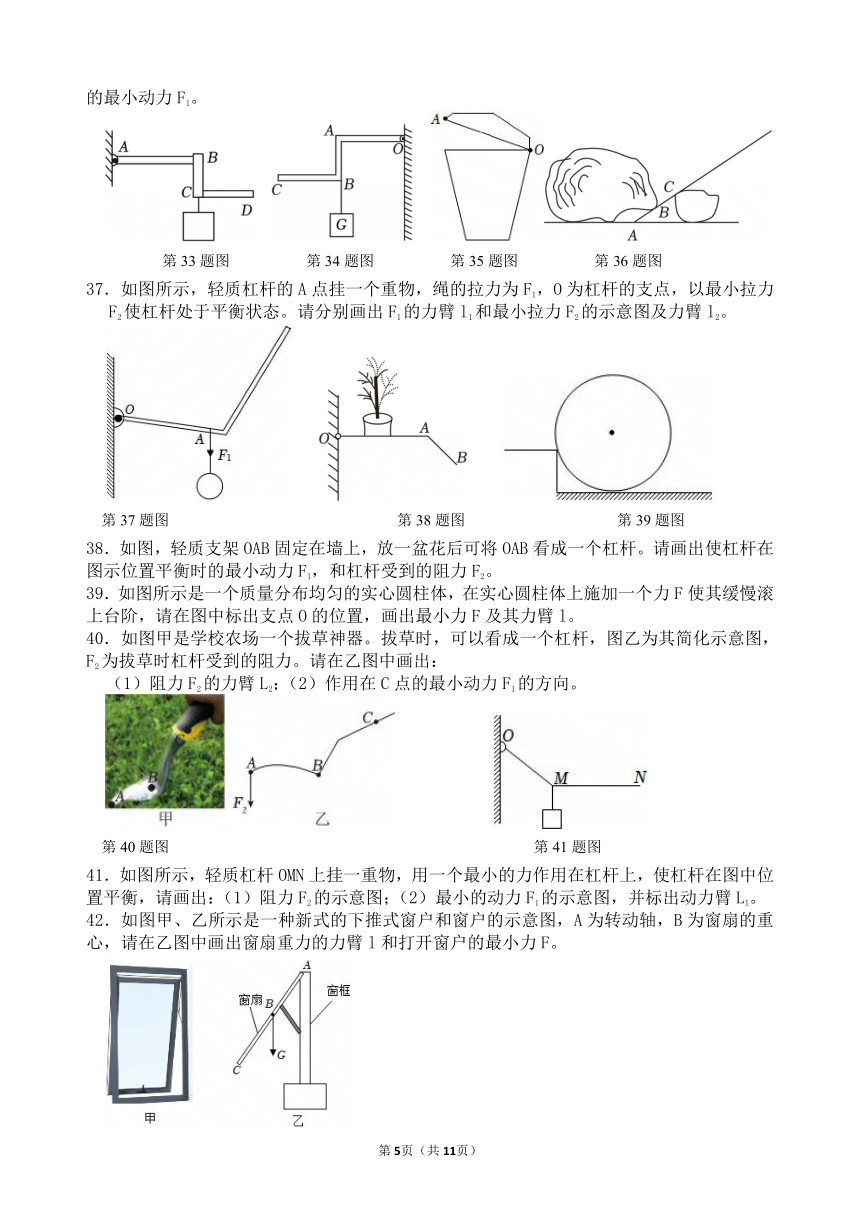

33．如图，杠杆ABCD挂重为G的物体，为使杠杆在图示位置静止，请画出最小的动力F。
34．轻质杠杆OABC能够绕O点转动，在B点用细线悬挂重物G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力F1的示意图及其力臂l。
35．如图所示为学校垃圾桶的简化示意图，垃圾桶的桶盖可视为一个杠杆，O点为支点。请在图甲中画出打开垃圾桶的桶盖时，作用在A点的最小动力F的示意图及其力臂L。
36．如图，用撬棒撬石头，用向上、向下的力都可以撬起石头，其中AB＝BC。画出撬石头的最小动力F1。
第33题图 第34题图 第35题图 第36题图
37．如图所示，轻质杠杆的A点挂一个重物，绳的拉力为F1，O为杠杆的支点，以最小拉力F2使杠杆处于平衡状态。请分别画出F1的力臂l1和最小拉力F2的示意图及力臂l2。
第37题图 第38题图 第39题图
38．如图，轻质支架OAB固定在墙上，放一盆花后可将OAB看成一个杠杆。请画出使杠杆在图示位置平衡时的最小动力F1，和杠杆受到的阻力F2。
39．如图所示是一个质量分布均匀的实心圆柱体，在实心圆柱体上施加一个力F使其缓慢滚上台阶，请在图中标出支点O的位置，画出最小力F及其力臂l。
40．如图甲是学校农场一个拔草神器。拔草时，可以看成一个杠杆，图乙为其简化示意图，F2为拔草时杠杆受到的阻力。请在乙图中画出：
（1）阻力F2的力臂L2；（2）作用在C点的最小动力F1的方向。
第40题图 第41题图
41．如图所示，轻质杠杆OMN上挂一重物，用一个最小的力作用在杠杆上，使杠杆在图中位置平衡，请画出：（1）阻力F2的示意图；（2）最小的动力F1的示意图，并标出动力臂L1。
42．如图甲、乙所示是一种新式的下推式窗户和窗户的示意图，A为转动轴，B为窗扇的重心，请在乙图中画出窗扇重力的力臂l和打开窗户的最小力F。
三．滑轮组的设计与组装
43．如图所示，请画出利用滑轮组提起物体时既能省力又能改变拉力方向的绕线方法。
44．人站在地面上用图所示滑轮组提起重物，画出绳子的绕法。
45．请画出用图中滑轮组匀速提起重物最省力的情况下绳子的绕法。
46．如图所示，工人站在高处利用滑轮组提升物体，请画出最省力的滑轮组的绕线方式。
第43题图 第44题图 第45题图 第46题图
47．如图，小明看到树被风刮倒，他准备用一根绳子将树拉正，其绳长为7m，两树间距4m。请画出最省力的绳子绕法。
48．在建筑工地上，师傅利用滑轮组运送建筑材料。请在图中画出最省力的绕绳方法。
49．一辆小汽车陷入泥中，请你画出图中滑轮组最省力的绕法。
第47题图 第48题图 第49题图
50．如图所示，借助滑轮组用80N的力提起了重300N的物体（不计摩擦），请你根据题中数据分析并画出该滑轮组的绕绳方法。
51．某同学用滑轮组提升物体，绳子自由端竖直移动的距离随时间变化的关系如图中图线a所示，物体上升的高度随时间变化的关系如图中图线b所示，在图甲中画出绕线方式。
第50题图 第51题图 第52题图
52．如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法。
53．如图所示，请根据拉力F与重力G的关系连线（忽略动滑轮重、绳重及摩擦）。
54．如图所示，女孩想用一根绳子和两个滑轮提起物体，请画出最省力的绕线方式。
55．如图所示，有一辆汽车陷入泥潭中，某人要用滑轮组将其拉出，请你画出最省力的绳子绕法。
第53题图 第54题图 第55题图
56．如图所示，水平地面上有一重400N的物体，一个人站在地面上利用滑轮组将重物匀速提升。要想使人所用的拉力最小，请在图中画出滑轮组上绳子的绕法。
57．某运动员利用如图所示的滑轮组进行腿部力量训练，请画出滑轮组的绕线方式。
58．在图中，用笔画线作出人用最小拉力提起重物时绳子的绕线方式。
59．如图，小明站在地面上用图中滑轮组提起重物，画出最省力的绕绳方法。
60．如图，用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法。
第56题图 第57题图 第58题图 第59题图 第60题图
参考答案
1．2．3．4．
5．6.7．8．
9．10．11．12．
13．14.15．16．
17．18．19．20．
21．22．
23．24．25．26．
27．28．
29．30．31．
32．33．34．
35．36．37．
38．39．40．
41．42．43.44．
45．46．47．
48．49．50.
51．52．53．54．
55．56．57．
58．59．60.
