中小学教育资源及组卷应用平台

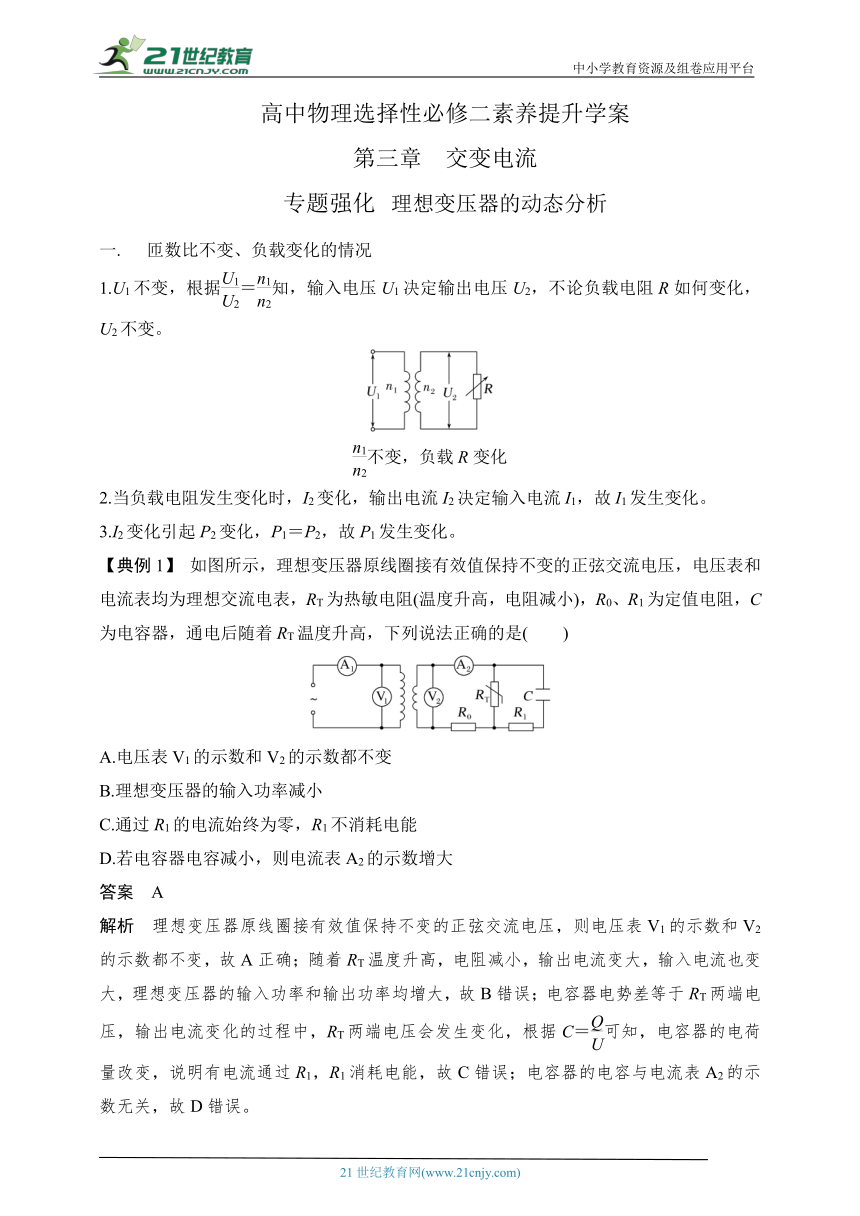

高中物理选择性必修二素养提升学案
第三章 交变电流
专题强化 理想变压器的动态分析
一.  匝数比不变、负载变化的情况
1.U1不变,根据=知,输入电压U1决定输出电压U2,不论负载电阻R如何变化,U2不变。
不变,负载R变化
2.当负载电阻发生变化时,I2变化,输出电流I2决定输入电流I1,故I1发生变化。
3.I2变化引起P2变化,P1=P2,故P1发生变化。
【典例1】 如图所示,理想变压器原线圈接有效值保持不变的正弦交流电压,电压表和电流表均为理想交流电表,RT为热敏电阻(温度升高,电阻减小),R0、R1为定值电阻,C为电容器,通电后随着RT温度升高,下列说法正确的是(  )
A.电压表V1的示数和V2的示数都不变
B.理想变压器的输入功率减小
C.通过R1的电流始终为零,R1不消耗电能
D.若电容器电容减小,则电流表A2的示数增大
答案 A
解析 理想变压器原线圈接有效值保持不变的正弦交流电压,则电压表V1的示数和V2的示数都不变,故A正确;随着RT温度升高,电阻减小,输出电流变大,输入电流也变大,理想变压器的输入功率和输出功率均增大,故B错误;电容器电势差等于RT两端电压,输出电流变化的过程中,RT两端电压会发生变化,根据C=可知,电容器的电荷量改变,说明有电流通过R1,R1消耗电能,故C错误;电容器的电容与电流表A2的示数无关,故D错误。
【针对训练】

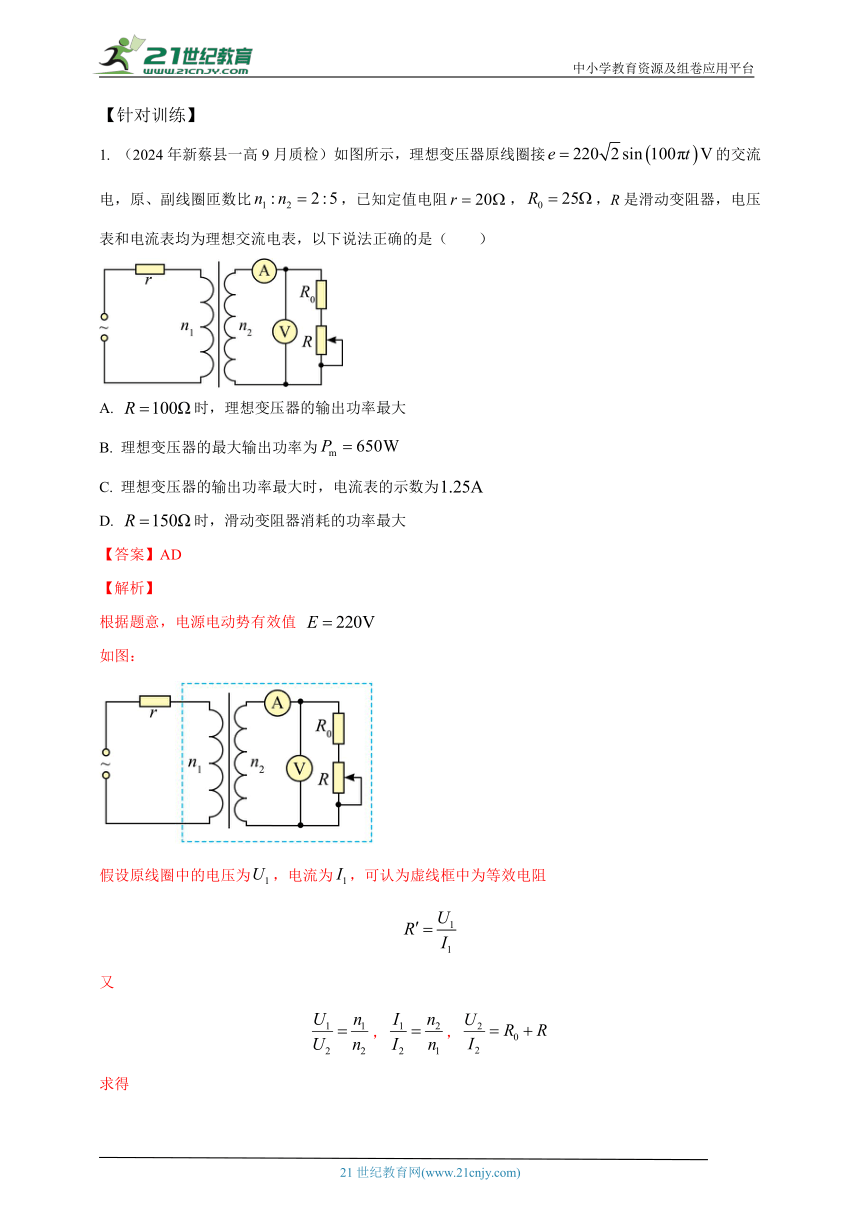

1. (2024年新蔡县一高9月质检)如图所示,理想变压器原线圈接的交流电,原、副线圈匝数比,已知定值电阻,,R是滑动变阻器,电压表和电流表均为理想交流电表,以下说法正确的是( )
A. 时,理想变压器的输出功率最大
B. 理想变压器的最大输出功率为
C. 理想变压器的输出功率最大时,电流表的示数为
D. 时,滑动变阻器消耗的功率最大
【答案】AD
【解析】
根据题意,电源电动势有效值
如图:
假设原线圈中的电压为,电流为,可认为虚线框中为等效电阻

,,
求得

则电路可看成是由r和组成的电路,若使变压器输出功率最大,则的功率最大,根据
根据基本不等式,当
时,输出功率最大,此时由①式可得
输出的最大功率
A正确, B错误;
理想变压器的输出功率等于负载电阻总功率,则有
可得 ,C错误;

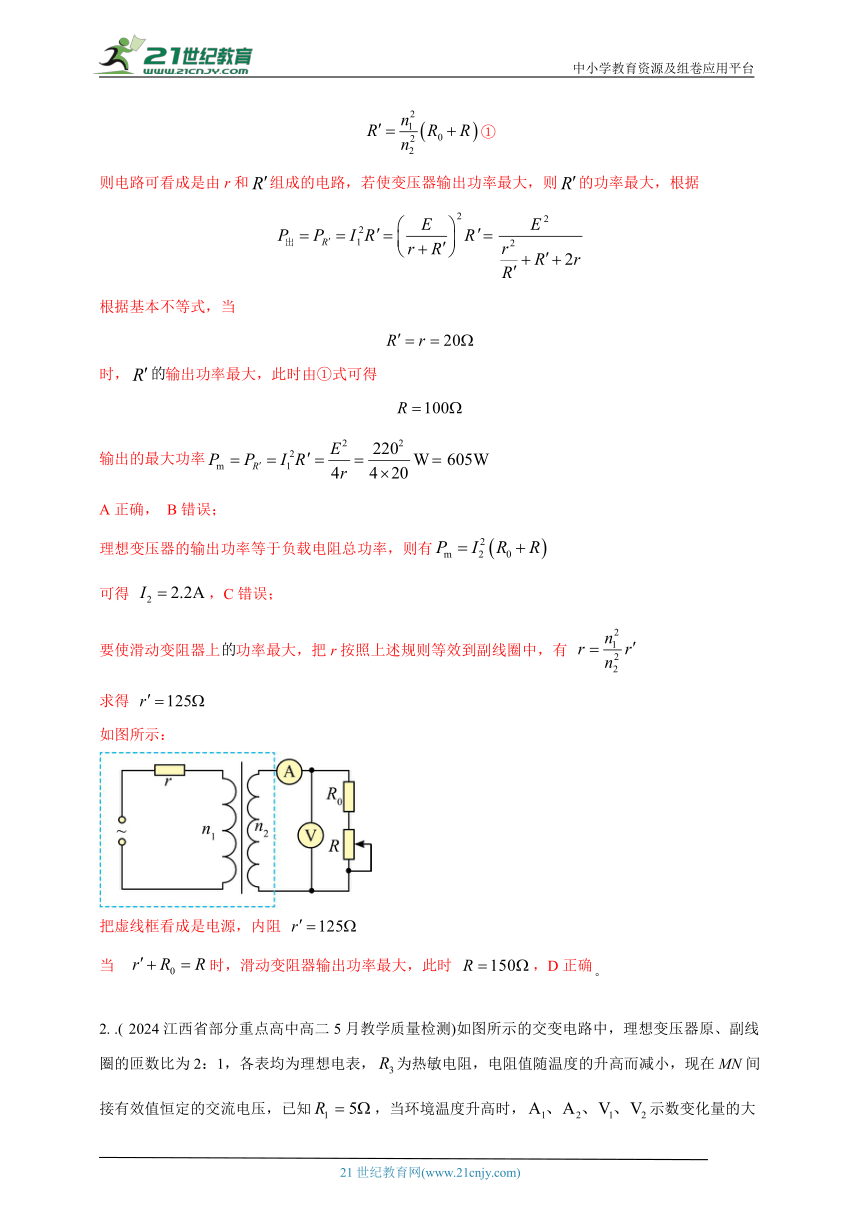

要使滑动变阻器上功率最大,把r按照上述规则等效到副线圈中,有
求得
如图所示:
把虚线框看成是电源,内阻
当 时,滑动变阻器输出功率最大,此时 ,D正确

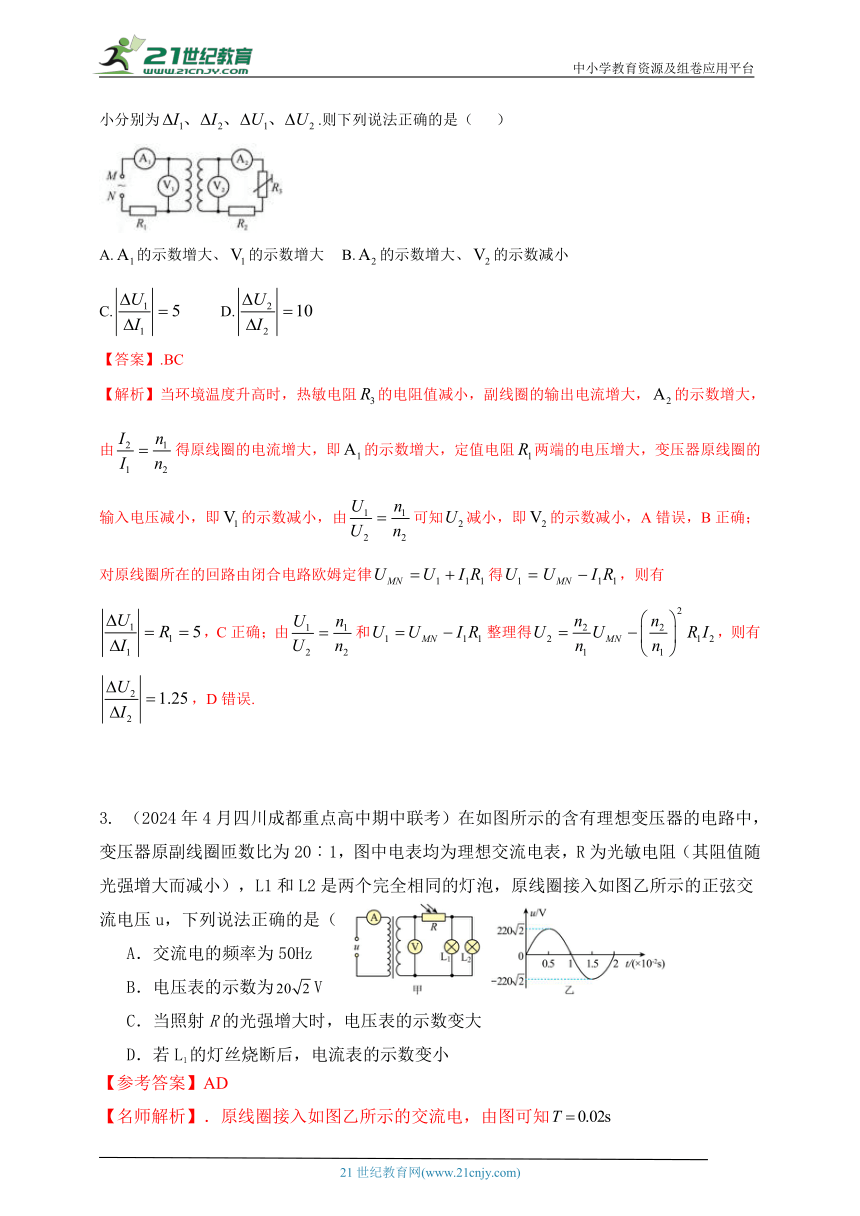

2. .( 2024江西省部分重点高中高二5月教学质量检测)如图所示的交变电路中,理想变压器原、副线圈的匝数比为2:1,各表均为理想电表,为热敏电阻,电阻值随温度的升高而减小,现在MN间接有效值恒定的交流电压,已知,当环境温度升高时,示数变化量的大小分别为.则下列说法正确的是( )
A.的示数增大、的示数增大 B.的示数增大、的示数减小
C. D.
【答案】.BC
【解析】当环境温度升高时,热敏电阻的电阻值减小,副线圈的输出电流增大,的示数增大,由得原线圈的电流增大,即的示数增大,定值电阻两端的电压增大,变压器原线圈的输入电压减小,即的示数减小,由可知减小,即的示数减小,A错误,B正确;对原线圈所在的回路由闭合电路欧姆定律得,则有,C正确;由和整理得,则有,D错误.
3. (2024年4月四川成都重点高中期中联考)在如图所示的含有理想变压器的电路中,变压器原副线圈匝数比为20︰1,图中电表均为理想交流电表,R为光敏电阻(其阻值随光强增大而减小),L1和L2是两个完全相同的灯泡,原线圈接入如图乙所示的正弦交流电压u,下列说法正确的是( )
A.交流电的频率为50Hz
B.电压表的示数为V
C.当照射R的光强增大时,电压表的示数变大
D.若L1的灯丝烧断后,电流表的示数变小
【参考答案】AD
【名师解析】.原线圈接入如图乙所示的交流电,由图可知
频率为
故A正确;
原线圈接入电压的最大值是,所以原线圈接入电压的有效值是
理想变压器原、副线圈匝数比为20:1,所以副线圈电压是11V,所以V的示数为11V,故B错误;变压器的输入电压不变,根据变压比公式,输出电压也不变,故电压表读数不变,故C错误;当L1的灯丝烧断后,变压器的输入电压不变,根据变压比公式,输出电压也不变,故电压表读数不变,副线圈接入负载增大,根据欧姆定律可知副线圈电流变小,根据变压器原副线圈电流关系可知流过原线圈电流变小,则电流表的示数变小,故D正确。

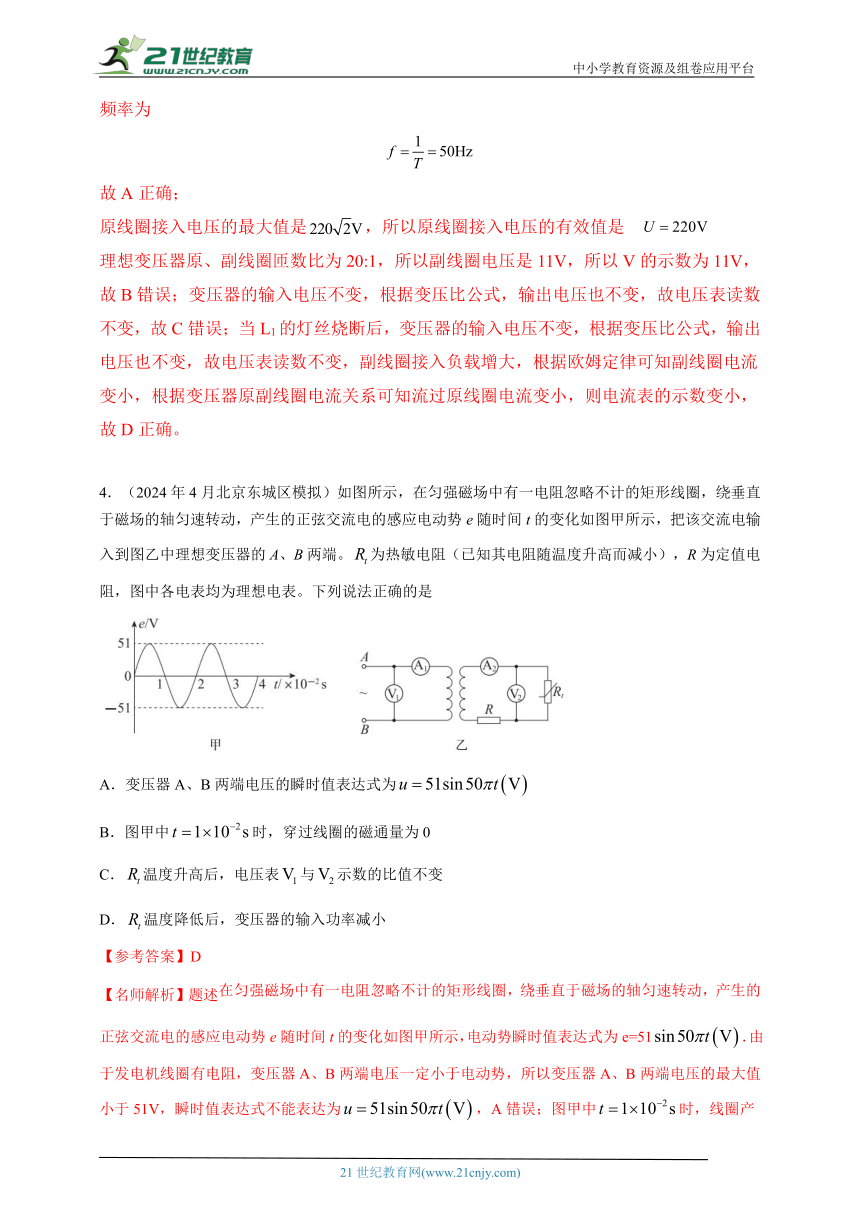

4.(2024年4月北京东城区模拟)如图所示,在匀强磁场中有一电阻忽略不计的矩形线圈,绕垂直于磁场的轴匀速转动,产生的正弦交流电的感应电动势e随时间t的变化如图甲所示,把该交流电输入到图乙中理想变压器的A、B两端。为热敏电阻(已知其电阻随温度升高而减小),R为定值电阻,图中各电表均为理想电表。下列说法正确的是
A.变压器A、B两端电压的瞬时值表达式为
B.图甲中时,穿过线圈的磁通量为0
C.温度升高后,电压表与示数的比值不变
D.温度降低后,变压器的输入功率减小
【参考答案】D
【名师解析】题述在匀强磁场中有一电阻忽略不计的矩形线圈,绕垂直于磁场的轴匀速转动,产生的正弦交流电的感应电动势e随时间t的变化如图甲所示,电动势瞬时值表达式为e=51.由于发电机线圈有电阻,变压器A、B两端电压一定小于电动势,所以变压器A、B两端电压的最大值小于51V,瞬时值表达式不能表达为,A错误;图甲中时,线圈产生的电动势瞬时值为零,由法拉第电磁感应定律可知线圈中磁通量变化率为零,穿过线圈的磁通量最大,B错误;热敏电阻温度升高后,阻值减小,电压表示数减小,电压表与示数的比值增大,C错误; 热敏电阻温度降低后,阻值增大,副线圈的输出电流减小,副线圈的输出电功率减小;根据理想变压器的输入电功率等于输出电功率可知,变压器的输入功率减小,D正确。
5.(多选)(2024·重庆市巴南区一模)如图所示,理想变压器的原、副线圈分别接理想电流表、理想电压表,原线圈接输出电压恒定的交流电源,副线圈上通过输电线接有一个灯泡L,一个电吹风M(内阻与灯泡L相同),输电线的等效电阻为R,副线圈匝数可以通过调节滑片P改变。S断开时,灯泡L正常发光。滑片P位置不动,当S闭合时,以下说法中正确的是(  )
A.电压表读数增大
B.电流表读数增大
C.为使灯泡L正常发光,滑片P应向上滑动
D.灯泡L与电吹风M消耗的电功率一定相同
答案 BC
解析 滑片位置不动,当S闭合时,电阻变小,原线圈电压及匝数比不变,副线圈电压不变,电压表读数不变,故A错误;副线圈电压不变,电阻变小,输出功率变大,输入功率变大,根据P1=U1I1知电流表读数变大,故B正确;副线圈电流变大,等效电阻两端的电压增大,并联部分的电压减小,为了使灯泡L正常发光,必须增大电压,滑片应向上滑动,故C正确;电吹风除了内阻的热功率外可能还有输出机械功率,即UI=W+I2R,可知电吹风UI>I2R,I<,灯泡L与电吹风M的电流不同,消耗电功率不相同,故D错误。
6.(多选)(2024·广东汕头仲元中学模拟)如图所示为正弦交流电通过理想变压器对某家庭供电的电路图,线路电阻R较大。开关S1、S2均合上,各用电器均正常工作。某时突然发现指示灯L亮度增加,可能的原因是(  )
A.电阻R变大 B.开关S2断开
C.输入电压U变小 D.关闭了电视机
答案 BD
解析 电阻R变大,则副线圈总电流减小,通过指示灯L的电流减小,指示灯L亮度减小,故A错误;开关S2断开,则副线圈输出功率减小,副线圈总电流减小,电阻R两端电压减小,则指示灯L两端电压增大,指示灯L亮度增加,故B正确;输入电压U变小,则副线圈输出电压U2减小,副线圈总电流减小,通过指示灯L的电流减小,指示灯L亮度减小,故C错误;关闭了电视机,则副线圈输出功率减小,副线圈总电流减小,电阻R两端电压减小,则指示灯L两端电压增大,指示灯L亮度增加,故D正确。
7. (2024湖南顶级名校联考)如图所示,理想变压器原线圈接的交流电源,副线圈接电阻为的电动机和标有“”的灯泡。闭合、,灯泡恰能正常发光,电动机恰好正常工作,原线圈中理想电流表示数为。下列判断正确的是( )
A.任一时刻穿过原、副线圈的磁通量相同
B.流过灯泡的电流方向每秒钟改变25次
C.电动机的输出功率为
D.若断开电流表的示数为
【参考答案】.AC
【名师解析】原、副线圈都绕在同一根铁芯上,所以磁通量时刻相同,A正确;根据题中信息可得交流电的周期为,即,可得电流方向每秒钟改变50次,B错误;交流电源的电压的有效值为,灯泡恰能正常发光,则有原副线圈匝数比为,得副线圈中总电流大小为,则此时流过电动机的电流大小为,得此时电动机的输出功率为,C正确;若断开此时副线圈中的输出功率为,根据,得此时原线圈中电流为,D错误。故选AC。
二、负载电阻不变、匝数比变化的情况
1.U1不变,变化,故U2变化。
2.R不变,U2变化,故I2发生变化。
3.根据P2=eq \f(U,R),P2发生变化,再根据P1=P2,故P1变化,P1=U1I1,U1 不变,故I1发生变化。
【典例2】 (2025山西临汾模拟)如图为一理想变压器,其原线圈与一电压有效值不变的交流电源相连,Q为滑片。现令Q从均匀密绕的副线圈最下端开始,沿副线圈匀速上滑,用 I1表示通过原线圈的电流的有效值,P表示定值电阻R的功率。下列各图中,能够正确反映相应物理量的变化规律的是(  )
A. B.
C. D.
【答案】D
【解析】设原线圈的匝数为n1,副线圈的匝数为n2,交流电源电压有效值为U1,副线圈电压有效值为U2,根据理想变压器变压公式,,解得U2= U1。Q从均匀密绕的副线圈最下端开始,沿副线圈匀速上滑时,副线圈匝数n2均匀增大,由于U1不变,所以U2均匀增大,根据欧姆定律,I2= U2/R可知副线圈中电流I2均匀增大。根据变压器变流公式,=,解得I1= I2,由于n1不变,n2、I2随时间t均匀增大,故I1—t不是成正比关系,I1—t2应是成正比关系,AB错误;定值电阻R的电功率P= I22R,由于I2随时间t均匀增大,所以I22—t2应是成正比关系,即P—t2应是成正比关系,C错误D正确。
规律总结
【针对训练】
1. 如图为u1=310sin(314t)V,则(  )
A.当单刀双掷开关与a连接时,电压表的示数为3.1 V
B.副线圈两端的电压频率为50 Hz
C.当单刀双掷开关由a扳向b时,原线圈输入功率变小
D.当单刀双掷开关由a扳向b时,电压表和电流表的示数均变小
答案 B
解析 由=,得U2=,因U1= V,所以U2=× V≈2.2 V,A错误;由瞬时值表达式
可得ω=314 rad/s,则频率f== Hz=50 Hz,B正确;当单刀双掷开关由a扳向b时,n1减小,则U2增大,电压表示数变大,I2=增大,副线圈的输出功率P出=U2I2增大,原线圈的输入功率增大,C、D错误。
2 如图所示,理想变压器原线圈接u=220sin(100πt) V 的交流电,R为光敏电阻(阻值随着光照强度的增强而减小),电流表为理想交流电表。当电路工作时,灯泡L发光,下列说法正确的是(  )
A.保持滑片P不动,若照射R的光变强,则灯泡L变暗
B.保持滑片P不动,若照射R的光变强,则电流表示数变大
C.保持R上的光照强度不变,若滑片P向下滑动,则灯泡L变亮
D.保持R上的光照强度不变,若滑片P向下滑动,则电流表示数减小
答案 BD
解析 滑片P不动时照射R的光变强,光敏电阻R的阻值减小,流过光敏电阻的电流变大,流经灯泡的电流不变,灯泡L的亮度不变,副线圈中总电流变大,原线圈电流变大,则电流表示数变大,故A错误,B正确;照射R的光强度不变时,滑片P向下滑动,副线圈的匝数减小,两端电压减小,两支路电流均减小,灯泡L变暗,副线圈中的总电流减小,则电流表示数减小,故C错误,D正确。
3. 如图所示,电路中的变压器为理想变压器,S为单刀双掷开关,U1为加在原线圈两端的交变电压,I1、I2分别为原、副线圈中的电流.下列说法正确的是( BC )
A.保持U1不变,S由b切换到a,则R上消耗的功率减小
B.保持U1不变,S由a切换到b,则I2减小
C.保持U1不变,S由b切换到a,则I1增大
D.保持U1不变,S由a切换到b,则变压器的输入功率增大
答案 BC
解析 保持U1不变,S由b切换到a时,副线圈匝数增多,则输出电压U2增大,输出电流I2增大,根据P2=I2U2知,P2增大,又因P1=P2,故I1增大,A错误,C正确;S由a切换到b时,副线圈匝数减少,则输出电压U2减小,输出电流I2减小,根据P2=I2U2知,P2减小,又因P1=P2,所以变压器输入功率减小,B正确,D错误.
