2025年九年级物理中考专题训练：电磁学计算题

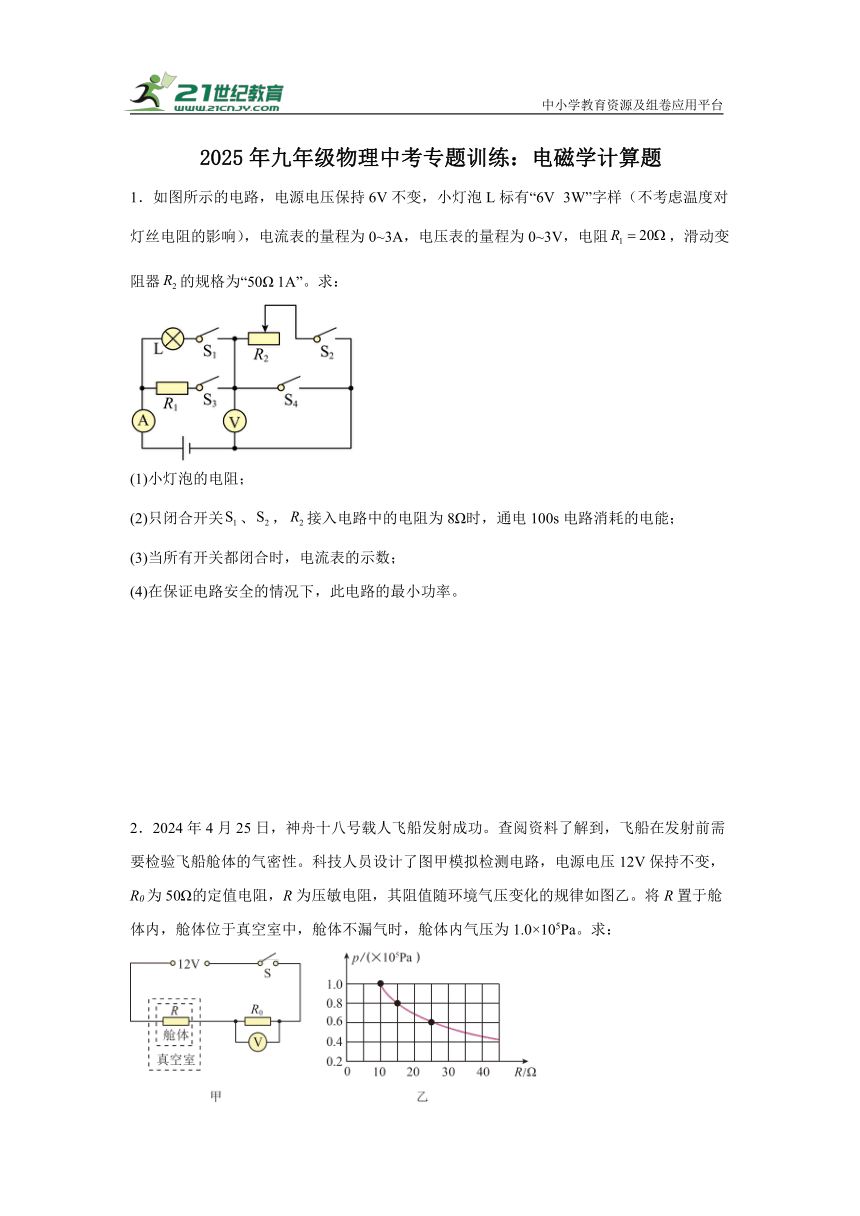

1．如图所示的电路，电源电压保持6V不变，小灯泡L标有“6V 3W”字样（不考虑温度对灯丝电阻的影响），电流表的量程为0~3A，电压表的量程为0~3V，电阻，滑动变阻器的规格为“50Ω 1A”。求：
(1)小灯泡的电阻；
(2)只闭合开关、，接入电路中的电阻为8Ω时，通电100s电路消耗的电能；
(3)当所有开关都闭合时，电流表的示数；
(4)在保证电路安全的情况下，此电路的最小功率。
2．2024年4月25日，神舟十八号载人飞船发射成功。查阅资料了解到，飞船在发射前需要检验飞船舱体的气密性。科技人员设计了图甲模拟检测电路，电源电压12V保持不变，R0为50Ω的定值电阻，R为压敏电阻，其阻值随环境气压变化的规律如图乙。将R置于舱体内，舱体位于真空室中，舱体不漏气时，舱体内气压为1.0×105Pa。求：
(1)舱体不漏气时，R0两端的电压；
(2)舱体不漏气时，电路工作10min消耗的电能；
(3)电压表示数为8V时，舱体内的气压值。

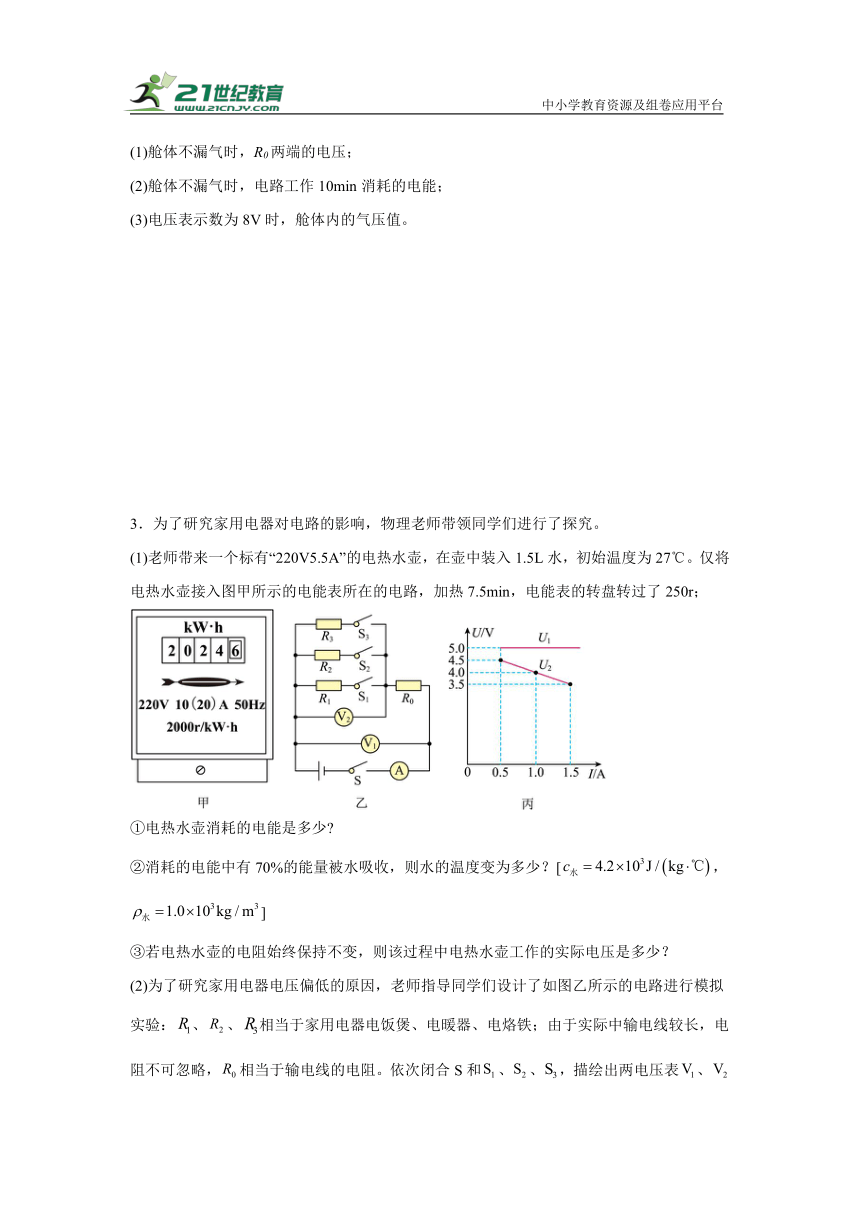

3．为了研究家用电器对电路的影响，物理老师带领同学们进行了探究。
(1)老师带来一个标有“220V5.5A”的电热水壶，在壶中装入1.5L水，初始温度为27℃。仅将电热水壶接入图甲所示的电能表所在的电路，加热7.5min，电能表的转盘转过了250r；
①电热水壶消耗的电能是多少
②消耗的电能中有70%的能量被水吸收，则水的温度变为多少？[，]
③若电热水壶的电阻始终保持不变，则该过程中电热水壶工作的实际电压是多少？
(2)为了研究家用电器电压偏低的原因，老师指导同学们设计了如图乙所示的电路进行模拟实验：、、相当于家用电器电饭煲、电暖器、电烙铁；由于实际中输电线较长，电阻不可忽略，相当于输电线的电阻。依次闭合S和、、，描绘出两电压表、的示数、随电流表A的示数I变化的规律，如图丙所示。则随着接入电路的家用电器增加，输电线电阻上的电压怎么变化？

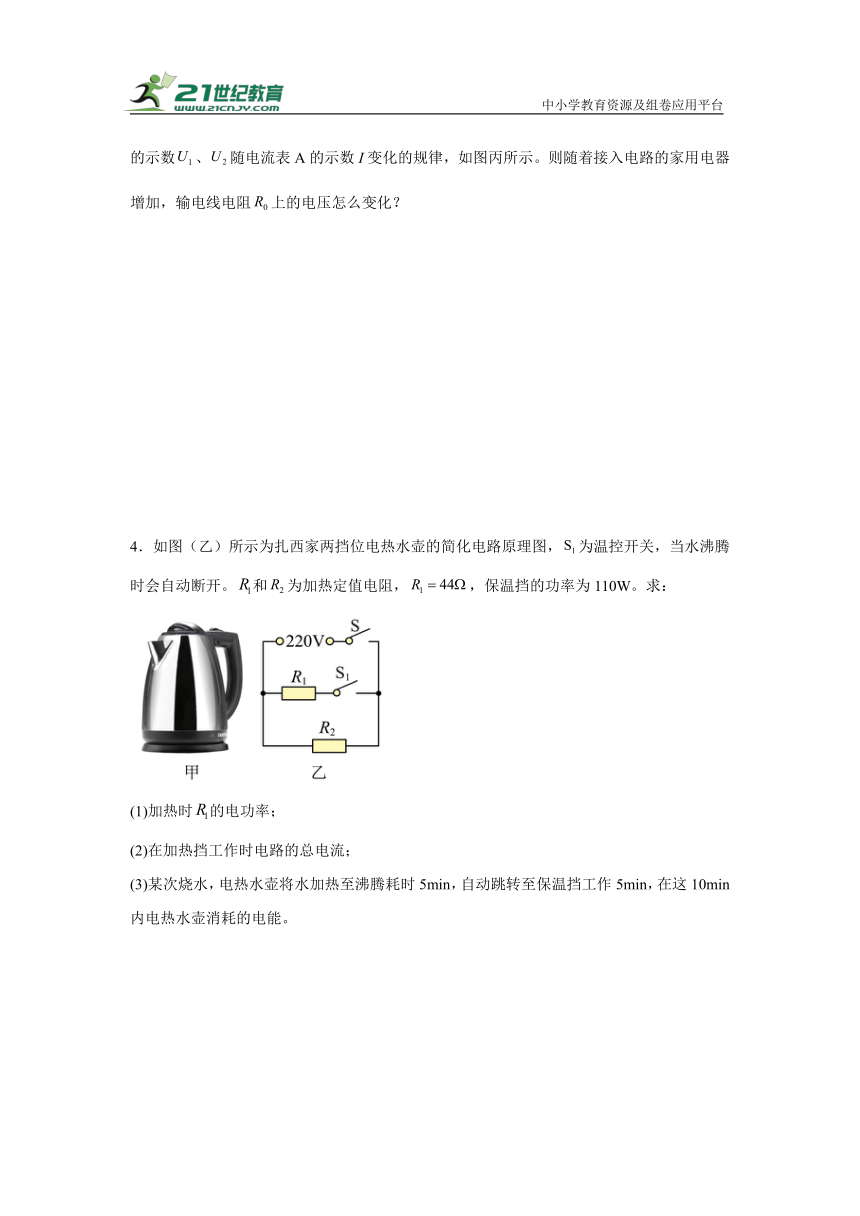

4．如图（乙）所示为扎西家两挡位电热水壶的简化电路原理图，为温控开关，当水沸腾时会自动断开。和为加热定值电阻，，保温挡的功率为110W。求：
(1)加热时的电功率；
(2)在加热挡工作时电路的总电流；
(3)某次烧水，电热水壶将水加热至沸腾耗时5min，自动跳转至保温挡工作5min，在这10min内电热水壶消耗的电能。
5．如图所示电路，电源电压不变，灯泡L标有“6V 3W”字样，R1、R2为定值电阻，当S闭合，S1和S2断开时，灯泡L正常发光，L和R1的功率之比为3∶1；当开关都闭合时，R1和R2的功率之比为4∶1，求：
(1)灯泡L正常发光时的电阻；
(2)开关都闭合时，R2的功率。
6．如图所示电路，电源电压12V保持不变，灯泡L标有“6V 3W”字样，滑动变阻器最大阻值为18Ω。当S闭合S1、S2都断开，移动滑片P使灯泡恰好正常发光。保持滑片P的位置不变，再闭合S1、S2，电流表示数变化了1.5A。（不考虑灯泡电阻的变化）求：
(1)灯泡正常工作时的电流；
(2)灯泡正常发光时滑动变阻器接入电路的阻值；
(3)在保证电路安全的前提下，当S闭合S1、S2都断开时，调节滑动变阻器使电路的最大功率为P1；当S、S1、S2都闭合时，调节滑动变阻器使电路最小功率为P2。计算P1与P2的比值。

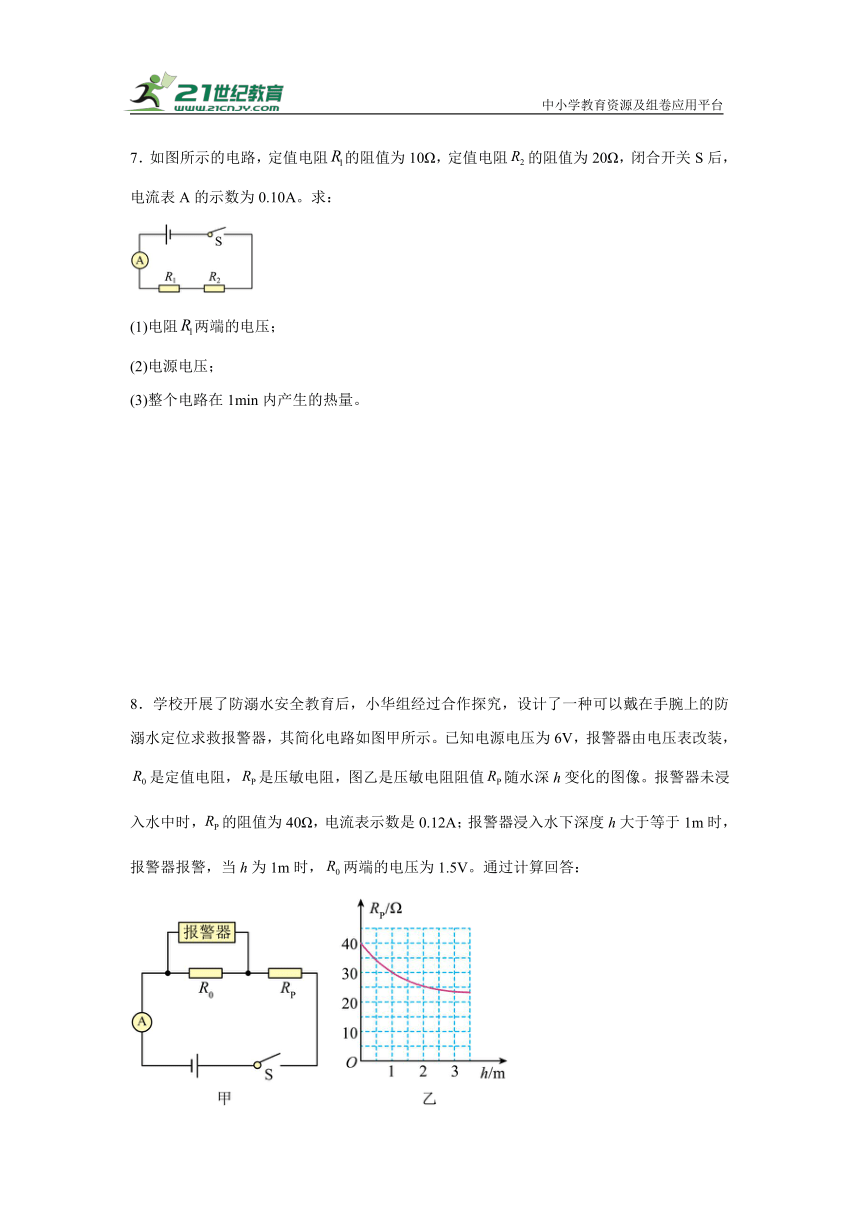

7．如图所示的电路，定值电阻的阻值为10Ω，定值电阻的阻值为20Ω，闭合开关S后，电流表A的示数为0.10A。求：
(1)电阻两端的电压；
(2)电源电压；
(3)整个电路在1min内产生的热量。
8．学校开展了防溺水安全教育后，小华组经过合作探究，设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。已知电源电压为6V，报警器由电压表改装，是定值电阻，是压敏电阻，图乙是压敏电阻阻值随水深h变化的图像。报警器未浸入水中时，的阻值为40Ω，电流表示数是0.12A；报警器浸入水下深度h大于等于1m时，报警器报警，当h为1m时，两端的电压为1.5V。通过计算回答：
(1)报警器未浸入水中时，两端的电压是多少？
(2)报警器浸入水下深度h为1m时，通过的电流是多少？
(3)报警器浸入水下深度h为1m时，的电功率是多少？
9．如图甲所示，是L1、L2两个灯泡的图像，请根据图像所给信息进行计算：
(1)若两灯泡串联在电路中（如图乙所示），此时电流表的示数为0.3A。求此时两灯泡的电阻；
(2)保持电源电压不变，将两灯泡的连接方式改为并联（如图丙所示），求此时电流表的示数。
10．如图，电源电压恒定，灯泡规格为“”，滑动变阻器最大阻值为为定值电阻。闭合开关S，将接1，移动滑片使灯泡正常发光，电路总功率为；将接2，滑片移至a端，电流表示数为0.8A，电路总功率为，滑片移至b端，电流表示数为0.2A。求：
(1)灯泡正常发光时的电阻；
(2)与的比值；
(3)电源电压。
11．（如图所示，电水壶的规格为“220V，1210W”、电热水器的规格为“220V，2420W”、电能表上标着“3000revs/（kW·h）”。当电路中单独使用电水壶烧水时，铝盘转动165转，用时180s；在电路中单独使用电热水器时，用时6min。导线、电水壶和电热水器的电阻不随温度变化。求：
(1)电水壶和电热水器的电阻；
(2)单独使用电热水器时导线上产生的热量。
12．如甲图所示电路中，电源电压不变，R1=20Ω，滑动变阻器R2的最大电阻为50Ω，电流表使用的量程为0～0.6A。小灯泡L的额定电压为3.8V，其电流随电压的变化规律如乙图所示。当只闭合S2时，电流表的示数为0.25A。求：
(1)电源电压 ；
(2)当只闭合S3时，要使小灯泡L正常发光，滑动变阻器R2连入电路的电阻 ；
(3)当闭合S1、S2、S3时，为保证不损坏电流表，滑动变阻器R2的电阻可调范围和电路消耗的总电功率的变化范围 。
13．小亮用电热水壶将质量为1.5kg、初温为20℃的水加热到80℃，在只有电热水壶工作的情况下，他观察到家中标有“”的电能表的指示灯在240s内闪烁了144次，已知水的比热容为。求：
（1）水吸收的热量；
（2）电热水壶的实际功率；
（3）电热水壶的工作效率。
14．小明家所在的小区要修建一个景观池，景观池的造型是一个底面积大小为的长方体水槽，图甲是小明为小区景观池设计的自动补水系统示意图，其中控制电路的电源电压恒为9V，为保护电阻，R是一个固定于景观池底部的压敏电阻，它在水中的有效受力面积为。在最高、最低水位设计深度变化范围内，压敏电阻R的阻值与其所受压力的大小变化关系如图乙所示。当控制电路中的电流时，弹簧将衔铁拉起，工作电路接通，水泵开始为景观池供水；当控制电路中的电流时，电磁铁将衔铁吸合，工作电路断开，水泵停止为景观池供水，（计算时不考虑电磁铁线圈的阻值和压敏电阻的厚度，）求：
（1）保护电阻的阻值？
（2）景观池最低水位设计深度？
（3）景观池每次补水的最大质量？
15．某电热水壶的额定电压为220V，额定加热功率为1000W，电热丝R在电路中的位置如图所示。[]求：
（1）正常工作时，电热丝的电阻R；
（2）用该电热水壶把质量为1kg的水从20℃加热至100℃，水吸收的热量；
（3）在第（2）问中，水壶正常工作，若电热丝产生的热量80%被水吸收，则该过程需要多少秒？
16．如图甲所示，已知电源电压4.5V保持不变，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R的规格为“50Ω 2A”，灯泡L的规格为“4V 1.2W”，其电流与电压的关系图像如图乙。试求：
（1）灯泡正常发光时的电流；
（2）当滑片P滑到某一位置时，电压表的示数为2.5V，此时电路的总功率；
（3）在电路安全情况下，调节滑片P，当灯泡的电功率最小时，灯泡L的阻值；
（4）用一个阻值为30Ω的定值电阻替换灯泡L，调节滑片P，当滑动变阻器的功率为0.15W时，滑动变阻器连入电路的阻值。
17．如图甲是某型号能设定加热温度的家用空气炸锅简化电路，它是通过电热丝R1来加热空气，从而加热食物，达到设定加热温度后，断开开关。
（1）在工作电路中，指示灯L标有“2V 0.2A”字样，要使指示灯L正常工作，则保护电阻R0的阻值为多大？
（2）把空气炸锅单独接入家庭电路中正常工作2min，电能表上标有600r/kW·h的字样，其转盘刚好转了20转，则空气炸锅的电功率是多少？
（3）在控制电路中，电源电压恒定为3V，用R3来设置加热温度，热敏电阻R2置于温度监测区域，它的阻值随温度变化的关系如图乙所示。当设定加热温度为某一温度时，R3的阻值恰好为40Ω，闭合开关S，工作电路接通，开始加热；当控制电流I = 0.03A时，衔铁被弹起，停止加热，则设定的加热温度是多少？
18．小明为爷爷设计了一款有“速热”和“保温”两挡的防寒服，内部电路简化如图所示。电源两端电压为6V，电热丝R1、R2的阻值恒定，R1＝4Ω。
（1）只闭合开关S1时，通过R1的电流是多大？
（2）只闭合开关S1时，R1的电功率是多少？
（3）电源两端电压为6V时，“速热”挡的电功率为36W。若更换成电压为5V的电源，则使用“速热”挡通电10s产生的热量是多少？
19．如图所示电路，电源电压保持不变，定值电阻，闭合开关S，电压表示数为2V。求：
（1）定值电阻两端的电压为多少伏。
（2）通过定值电阻的电流为多少安。
（3）通电10s，整个电路电流所做的功W为多少焦。
20．小红用图甲的手持挂烫机帮家人熨烫衣物，挂烫机内的水被加热汽化后喷出。图乙为挂烫机的等效电路，R1为加热电阻，R2为限流电阻，S为自动温控开关。将挂烫机接入电路，S在位置“1”，前端电热板被加热，电路中的电流为5.0A；当温度升到130℃时，S切换到位置“2”，挂烫机处于待机状态，电路中的电流为0.02A，当温度降到100℃时，S又回到位置“1”。
（1）求R1的阻值。
（2）求挂烫机待机状态的功率。
（3）熨烫过程中，电路的电流随时间变化如图丙，求挂烫机0~150s消耗的电能。
（4）请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。
21．如图所示的电路中，电源两端电压为U=9V，R1、R2、R3均为定值电阻，其中R2=45Ω，R3=30Ω。
（1）当闭合开关S和S1，断开开关S2时，求R3两端的电压U3；
（2）当开关S、S1和S2均闭合时，求电流表的示数I；
（3）当闭合开关S，断开开关S1和S2时，电压表示数为6V，求R1消耗的电功率P。
22．如图所示，电源电压不变，R1、R2均为定值电阻，R1=20Ω，R2=10Ω，R为滑动变阻器，电压表V1的量程为0～15V，V2的量程为0～3V。闭合开关，滑动变阻器R的滑片置于某一位置A时，电压表V1的示数为14V，V2的示数为2V。在保证电路安全的情况下移动R的滑片，两电表均能达到满偏。
（1）求滑片置于A时，电路中的电流；
（2）求电源电压；
（3）用最大阻值为50Ω的滑动变阻器R0替换电阻R1，不改变其他元件的连接。闭合开关，使电路总功率保持最大，在保证电路安全的情况下，调节R和R0接入电路的阻值，其中R仅可以在替换前的范围内变化，求R0接入电路的阻值范围。
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
《2025年九年级物理中考专题训练：电磁学计算题》参考答案
1．(1)
(2)180J
(3)0.8A
(4)0.9W
【详解】（1）小灯泡的额定电流为
则小灯泡的电阻为
（2）只闭合开关、，L和串联，接入电路中的电阻为8Ω时，电路中的电流为
通电100s电路消耗的电能为
（3）当所有开关都闭合时，和L并联，电流表测干路电流。电源电压保持6V不变，则灯泡正常发光，灯泡电流为
通过的电流为
根据并联电流规律，电流表的示数为
（4）只闭合开关、，和串联，电压表测电压。电压表的量程为0~3V，为保证电路安全，电压表示数为3V时，此时电路中的电阻最大，功率最小。当电压表示数为3V时，两端的电压为
电路中的电流最小为
电路的最小电功率为
2．(1)10V
(2)1440J
(3)0.6×105Pa
【详解】（1）由图乙可知，舱体不漏气时，舱体内气压为1.0×105Pa，压敏电阻的阻值
R=10Ω分析甲图可知，R与R0串联，电压表测量R0两端电压，电源电压12V保持不变，R0为50Ω的定值电阻，串联电路中的电流
则R0两端的电压
（2）舱体不漏气时，电路工作10min消耗的电能
（3）电压表测量R0两端电压，电压表示数为8V时，串联电路中的电流
压敏电阻的阻值
由图乙可知，压敏电阻的阻值为25Ω时，舱体内的气压值为0.6×105Pa。
3．(1)见解析
(2)电压
【详解】（1）电热水壶消耗的电能为
水吸收的热量为
水的质量为
则水升高的温度为
则水的温度变为
电热水壶的电阻为
该过程中电热水壶工作的实际功率为
根据，实际电压为
（2）分析乙图可知，、、并联部分和串联，电压表测电源电压，电压表测、、并联部分的电压。由丙图可知，随着接入电路的家用电器增加，电流表A的示数I变大，电压表示数不变，电压表示数变小，根据串联分压规律可知输电线电阻上的电压变大。
4．(1)1100W
(2)5.5A
(3)
【详解】（1）加热时，和并联，的电功率为
（2）由于根据可知，当只闭合开关S时，为保温档，电阻R2的阻值为
在加热档工作时电路的总电流为
（3）加热5min电热水壶消耗的电能为
保温5min电热水壶消耗的电能为
在这10min内电热水壶消耗的电能为
5．(1)12Ω
(2)4W
【详解】（1）灯泡L正常发光时的电阻
（2）当S闭合，S1和S2断开时，灯泡和电阻R1串联，灯泡L正常发光，电路中的电流
通过灯泡和电阻R1的电流相等，L和R1的功率之比为3∶1，所以
R1=4Ω
电源电压
U=I(RL+R1)=0.5A×(12Ω+4Ω)=8V
当开关都闭合时，R1和R2并联，R1的功率
R1和R2功率之比为4∶1，R2功率
6．(1)0.5A
(2)12Ω
(3)3∶10
【详解】（1）题意可得，灯泡正常工作时的电流为
（2）当S闭合S1、S2都断开，灯泡与滑动变阻器串联，灯泡正常发光时滑动变阻器两端的电压为
则滑动变阻器接入电路的阻值
（3）当S闭合S1、S2都断开时，电路中最大电流为0.5A，电路的最大功率为
当S、S1、S2都闭合时，灯泡短路，R和R0并联在电路中，此时电路中的电流为
通过滑动变阻器的电流为
则通过R0的电流为
调节滑动变阻器，使得通过它的最小电流为
则电路中的最小电流为
电路最小功率为
P1与P2的比值
7．(1)1V
(2)3V
(3)
【详解】（1）分析电路可知，、串联，电流表测电路电流。则电阻两端的电压为
（2）两端的电压为
则电源电压为
（3）整个电路在1min内产生的热量为
8．(1)4.8V
(2)0.15A
(3)0.675W
【详解】（1）由甲图可知，与串联，电流表测串联电路中的电流，由乙图可知，报警器未浸入水中时，的阻值为40Ω，电流表示数是0.12A，则两端的电压
（2）由于报警器浸入水下深度h为1m时，两端的电压为1.5V，电源电压为6V，由串联电路中电压规律可知，两端的电压
由乙图可知，报警器浸入水下深度h为1m时，的阻值为30Ω，通过的电流
（3）报警器浸入水下深度h为1m时，的电功率
9．(1)6，14
(2)0.85A
【详解】（1）若两灯泡串联在电路中，电路中电流为0.3A，由图甲可知，此时L1两端的电压为1.8V，则L1的阻值为
L2两端的电压为4.2V，则L2的阻值为
（2）串联电路电源电压等于各用电器电压之和，所以电源电压为
并联电路支路电压等于电源电压，由图可知，当电压为6V时，L1的电流为0.5A，经过L2的电流为0.35A，电流表测量干路电路，故电流表的示数为
10．(1)12Ω
(2)5∶8
(3)8V
【详解】（1）由知道，灯泡正常发光时的电阻为
（2）由知道，小灯泡的额定电流为
闭合开关S，将S1接1，灯泡L与滑动变阻器R1串联，当小灯泡正常发光时，电路总功率为
将S1接2，滑片移至a端，电路中只有定值电阻R2接入电路，电流表示数为0.8A，电路总功率为
则P1与P2的比值为
（3）将S1接2，滑片移至a端时
①
将S1接2，滑片移至b端时
②
由①②得
U=8V
11．(1)40Ω，20Ω
(2)1.21×105J
【详解】（1）根据和P=UI，可得，则电水壶的电阻
电热水器的电阻
（2）单独使用电水壶烧水时，导线与电水壶串联，电路消耗的电能为
电路的总功率为
电路的总电阻为
导线的电阻为
单独使用电热水器时，电路的总电阻
电路中的电流为
导线上产生的热量为
12．(1)8V
(2)14Ω
(3)40~50Ω，4.48~4.8W
【详解】（1）当只闭合S2时，R1与小灯泡串联，电流表的示数为0.25A，根据图乙可知，小灯泡此时六两端的电压为3V，R1两端的电压为
则电源电压
（2）当只闭合S3时，R2与小灯泡L串联，要使小灯泡L正常发光，小灯泡两端的电压为3.8V，则R2两端的电压为
根据图乙可知，此时电路中的电流为0.3A，则滑动变阻器接入的电阻为
（3）当闭合S1、S2、S3时，R1与R2并联，电流表测量干路电流，通过定值电阻R1的电流为
由电流表的量程可知，干路的最大电流为0.6A，则通过滑动变阻器的最大电流为
滑动变阻器接入的最小值为
此时电路中的总功率最大，最大总功率为
当滑动变阻器全部接入时，滑动变阻器接入的阻值为50Ω，通过滑动变阻器的电流最小，总电流最小，总功率最小，通过滑动变阻器的最小电流为
电路中的总电流为
电路总功率最小为
滑动变阻器R2的电阻可调范围为40~50Ω，电路消耗的总电功率的变化范围为4.48~4.8W。
13．（1）3.78×105J；（2）1800W；（3）87.5%
【详解】解：（1）水吸收的热量为
（2）给水加热过程中，电热水壶消耗的电能是
电热水壶的实际功率
（3）电热水壶的工作效率
答：（1）水吸收的热量为3.78×105J；
（2）电热水壶的实际功率为1800W；
（3）电热水壶的工作效率为87.5%。
14．（1）；（2）；（3）
【详解】解：（1）由题可知，当水位最高时，工作电路断开，水泵停止为景观池供水，此时压敏电阻受到的压力最大，电阻最小，为5Ω，此时控制电路中的电流应等于0.6A，则有
可解得
（2）由图得水位最低时，压敏电阻受到的压力为0.8N，则压敏电阻受到的压强为
由液体压强公式可知最低水位设计深度为
（3）当水位最高时，压敏电阻受到的压力为2.0N，则压敏电阻受到的压强为
由液体压强公式可知最高水位设计深度为
从最低水位到最高水位，补水的体积为
每次补水的最大质量为
答：（1）保护电阻的电阻为；
（2）景观池最低水位设计深度为；
（3）景观池每次补水的最大质量为。
15．（1）48.4Ω；（2）；（3）420s
【详解】解：（1）由可知，正常工作时，电热丝的电阻为
（2）用该电热水壶把质量为1kg的水从20℃加热至100℃，水吸收的热量
（3）水壶正常工作，若电热丝产生的热量80%被水吸收，则电热丝产生的热量为
由
可得，该过程需要的时间为
答：（1）正常工作时，电热丝的电阻R为48.4Ω；
（2）用该电热水壶把质量为1kg的水从20℃加热至100℃，水吸收的热量为；
（3）在第（2）问中，水壶正常工作，若电热丝产生的热量80%被水吸收，则该过程需要420秒。
16．（1）0.3A；（2）1.125W；（3）7.5Ω；（4）15Ω
【详解】解：（1）由得，灯泡正常发光时的电流
（2）由图甲得，灯泡与变阻器串联，电压表测量变阻器的电压，电流表测量电路电流，当滑片P滑到某一位置时，电压表的示数为2.5V，此时灯泡的电压为
由图乙得，此时灯泡的电流为0.25A，串联电路电流处处相等，此时电路的总功率
（3）当电压表示数最大为3V时，变阻器接入电路中电阻最大，电路中电阻最大，电流最小，灯泡的电压最小，电功率最小，此时灯泡的电压为
由图像得，此时电路中电流为0.2A，由欧姆定律得，灯泡L的阻值为
（4）用一个阻值为30Ω的定值电阻替换灯泡L，定值电阻与R串联，调节滑片P，当滑动变阻器的功率为0.15W时，由欧姆定律与得，此时变阻器的电功率为
解得滑动变阻器连入电路的阻值
或（舍去）
则滑动变阻器连入电路的阻值为15Ω。
答：（1）灯泡正常发光时的电流0.3A；
（2）此时电路的总功率1.125W；
（3）灯泡L的阻值7.5Ω；
（4）滑动变阻器连入电路的阻值15Ω。
17．（1）1090Ω；（2）；（3）200℃
【详解】解：（1）R0和指示灯L串联，R0两端的电压为
指示灯L正常工作，通过R0的电流为
I0=IL=0.2A
保护电阻R0的阻值为
R0
（2）转盘刚好转了20转，空气炸锅消耗的电能
空气炸锅的功率
（3）衔铁被弹起时，控制电路的总电阻为
此时热敏电阻
由乙图可知，当R2 =60Ω，设定温度为200℃。
答：（1）保护电阻R0的阻值为1090Ω；
（2）空气炸锅的电功率是1kW；
（3）设定的加热温度是200℃。
18．（1）1.5A；（2）9W；（3）250J
【详解】解：（1）只闭合开关S1时，通过R1的电流为
（2）只闭合开关S1时，R1的电功率为
（3）电源两端电压为6V时，干路电流为
通过R2的电流为
R2的阻值为
电源两端电压为5V时，干路电流为
使用“速热”挡通电10s产生的热量为
答：（1）只闭合开关S1时，通过R1的电流是1.5A；
（2）只闭合开关S1时，R1的电功率是9W；
（3）电源两端电压为6V时，“速热”挡的电功率为36W。若更换成电压为5V的电源，则使用“速热”挡通电10s产生的热量是250J。
19．（1）1V；（2）0.4A；（3）12J
【详解】解：（1）由图可知，R1和R2串联，电压表测R1两端的电压，根据串联分压特点可得：定值电阻R2两端的电压U2为
（2）由欧姆定律可得，通过R1的电流I1为
（3）根据串联电路电流特点可知整个电路的电流为
I=I1=0.4A
则整个电路电流做的功为
答：（1）定值电阻两端的电压为1V；
（2）通过定值电阻的电流为0.4A；
（3）通电10s，整个电路电流所做的功W为12J。
20．（1）44Ω；（2）4.4W；（3）110220J；（4）避免与其他大功率电器共用同一插座
【详解】解：（1）当S在位置“1”时，R1接入电路，由，可得
（2）当S在位置“2”时，挂烫机处于待机状态，R2接入电路，由可得
（3）挂烫机加热状态时的功率
挂烫机消耗的电能
（4）避免与其他大功率电器共用同一插座。
答：（1）R1的阻值为44Ω；
（2）挂烫机待机状态的功率为4.4W；
（3）熨烫过程中，挂烫机0~150s消耗的电能为110220J；
（4）避免与其他大功率电器共用同一插座。
21．1）9V；（2）0.5A；（3）0.6W
【详解】解：（1）由电路可知，当闭合开关S和S1，断开开关S2时，电路中只有R3，所以此时R3两端的电压U3等于电源电压，即
U3=U=9V
（2）由电路可知，当开关S、S1和S2均闭合时，R1被短路，R2和R3并联，电流表测干路电流，根据并联电路电压的特点可知，R2和R3两端的电压等于电源电压，根据欧姆定律，则通过R2支路的电流为
通过R3支路的电流为
根据并联电路电流的特点，此时干路电流为
I=I2+I3=0.2A+0.3A=0.5A
因此电流表的示数为0.5A。
（3）由电路可知，当闭合开关S，断开开关S1和S2时，R1和R3串联，电压表测R3两端电压，电流表测电路电流，此时电压表示数为6V，则电路电流为
根据串联电路电压的特点可知，R1两端的电压为
U1=U-U3'=9V-6V=3V
则R1消耗的电功率为
P=U1I'=3V×0.2A=0.6W
答：（1）当闭合开关S和S1，断开开关S2时， R3两端的电压U3为9V；
（2）当开关S、S1和S2均闭合时，电流表的示数I为0.5A；
（3）当闭合开关S，断开开关S1和S2时，电压表示数为6V，则R1消耗的电功率P为0.6W。
22．（1）0.2A；（2）18V；（3）10Ω~20Ω
【详解】解：（1）求滑片置于A时，变阻器R、R1和R2串联，V2测量R2两端的电压，根据串联电路规律可知，电路中的电流等于通过R2的电流，为
（2）R1两端的电压为
V1测量变阻器R和R2两端的总电压，则电源电压为
（3）根据可知，当R阻值越小时，电路中电流越大，R2两端电压越大，V2的量程为0~3V，则R2两端的最大电压为3V，电路中的最大电流为
R1两端的电压为
则R两端的电压为
则替换前R最小电阻为
当R阻值最大时，R和R2两端电压最大，为15V，则此时R1两端电压为
电路中的电流为
则R2两端的电压为
则此时R两端电压为
R的最大阻值为
即R的范围为30Ω~90Ω，闭合开关，使电路总功率保持最大，根据可知，当电流恒为最大值时，电路的总功率保持最大，由上述可知，电流最大时为
电路中的总电阻为
此时R在阻值最小值时，为30Ω，则R0的最大阻值为
当R阻值最大时，R0两端的阻值最小，R和R2两端电压最大为15V，则R0两端的电压为
则R0的最小阻值为
综上所述，R0的阻值范围为10Ω~20Ω。
答：（1）求滑片置于A时，电路中的电流0.2A；
（2）求电源电压18V；
（3）R0接入电路的阻值范围为10Ω~20Ω。
中小学教育资源及组卷应用平台
2025年九年级物理中考专题训练：电磁学计算题
1．如图所示的电路，电源电压保持6V不变，小灯泡L标有“6V 3W”字样（不考虑温度对灯丝电阻的影响），电流表的量程为0~3A，电压表的量程为0~3V，电阻，滑动变阻器的规格为“50Ω 1A”。求：
(1)小灯泡的电阻；
(2)只闭合开关、，接入电路中的电阻为8Ω时，通电100s电路消耗的电能；
(3)当所有开关都闭合时，电流表的示数；
(4)在保证电路安全的情况下，此电路的最小功率。
2．2024年4月25日，神舟十八号载人飞船发射成功。查阅资料了解到，飞船在发射前需要检验飞船舱体的气密性。科技人员设计了图甲模拟检测电路，电源电压12V保持不变，R0为50Ω的定值电阻，R为压敏电阻，其阻值随环境气压变化的规律如图乙。将R置于舱体内，舱体位于真空室中，舱体不漏气时，舱体内气压为1.0×105Pa。求：
(1)舱体不漏气时，R0两端的电压；
(2)舱体不漏气时，电路工作10min消耗的电能；
(3)电压表示数为8V时，舱体内的气压值。
3．为了研究家用电器对电路的影响，物理老师带领同学们进行了探究。
(1)老师带来一个标有“220V5.5A”的电热水壶，在壶中装入1.5L水，初始温度为27℃。仅将电热水壶接入图甲所示的电能表所在的电路，加热7.5min，电能表的转盘转过了250r；
①电热水壶消耗的电能是多少
②消耗的电能中有70%的能量被水吸收，则水的温度变为多少？[，]
③若电热水壶的电阻始终保持不变，则该过程中电热水壶工作的实际电压是多少？
(2)为了研究家用电器电压偏低的原因，老师指导同学们设计了如图乙所示的电路进行模拟实验：、、相当于家用电器电饭煲、电暖器、电烙铁；由于实际中输电线较长，电阻不可忽略，相当于输电线的电阻。依次闭合S和、、，描绘出两电压表、的示数、随电流表A的示数I变化的规律，如图丙所示。则随着接入电路的家用电器增加，输电线电阻上的电压怎么变化？
4．如图（乙）所示为扎西家两挡位电热水壶的简化电路原理图，为温控开关，当水沸腾时会自动断开。和为加热定值电阻，，保温挡的功率为110W。求：
(1)加热时的电功率；
(2)在加热挡工作时电路的总电流；
(3)某次烧水，电热水壶将水加热至沸腾耗时5min，自动跳转至保温挡工作5min，在这10min内电热水壶消耗的电能。
5．如图所示电路，电源电压不变，灯泡L标有“6V 3W”字样，R1、R2为定值电阻，当S闭合，S1和S2断开时，灯泡L正常发光，L和R1的功率之比为3∶1；当开关都闭合时，R1和R2的功率之比为4∶1，求：
(1)灯泡L正常发光时的电阻；
(2)开关都闭合时，R2的功率。
6．如图所示电路，电源电压12V保持不变，灯泡L标有“6V 3W”字样，滑动变阻器最大阻值为18Ω。当S闭合S1、S2都断开，移动滑片P使灯泡恰好正常发光。保持滑片P的位置不变，再闭合S1、S2，电流表示数变化了1.5A。（不考虑灯泡电阻的变化）求：
(1)灯泡正常工作时的电流；
(2)灯泡正常发光时滑动变阻器接入电路的阻值；
(3)在保证电路安全的前提下，当S闭合S1、S2都断开时，调节滑动变阻器使电路的最大功率为P1；当S、S1、S2都闭合时，调节滑动变阻器使电路最小功率为P2。计算P1与P2的比值。
7．如图所示的电路，定值电阻的阻值为10Ω，定值电阻的阻值为20Ω，闭合开关S后，电流表A的示数为0.10A。求：
(1)电阻两端的电压；
(2)电源电压；
(3)整个电路在1min内产生的热量。
8．学校开展了防溺水安全教育后，小华组经过合作探究，设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。已知电源电压为6V，报警器由电压表改装，是定值电阻，是压敏电阻，图乙是压敏电阻阻值随水深h变化的图像。报警器未浸入水中时，的阻值为40Ω，电流表示数是0.12A；报警器浸入水下深度h大于等于1m时，报警器报警，当h为1m时，两端的电压为1.5V。通过计算回答：
(1)报警器未浸入水中时，两端的电压是多少？
(2)报警器浸入水下深度h为1m时，通过的电流是多少？
(3)报警器浸入水下深度h为1m时，的电功率是多少？
9．如图甲所示，是L1、L2两个灯泡的图像，请根据图像所给信息进行计算：
(1)若两灯泡串联在电路中（如图乙所示），此时电流表的示数为0.3A。求此时两灯泡的电阻；
(2)保持电源电压不变，将两灯泡的连接方式改为并联（如图丙所示），求此时电流表的示数。
10．如图，电源电压恒定，灯泡规格为“”，滑动变阻器最大阻值为为定值电阻。闭合开关S，将接1，移动滑片使灯泡正常发光，电路总功率为；将接2，滑片移至a端，电流表示数为0.8A，电路总功率为，滑片移至b端，电流表示数为0.2A。求：
(1)灯泡正常发光时的电阻；
(2)与的比值；
(3)电源电压。
11．（如图所示，电水壶的规格为“220V，1210W”、电热水器的规格为“220V，2420W”、电能表上标着“3000revs/（kW·h）”。当电路中单独使用电水壶烧水时，铝盘转动165转，用时180s；在电路中单独使用电热水器时，用时6min。导线、电水壶和电热水器的电阻不随温度变化。求：
(1)电水壶和电热水器的电阻；
(2)单独使用电热水器时导线上产生的热量。
12．如甲图所示电路中，电源电压不变，R1=20Ω，滑动变阻器R2的最大电阻为50Ω，电流表使用的量程为0～0.6A。小灯泡L的额定电压为3.8V，其电流随电压的变化规律如乙图所示。当只闭合S2时，电流表的示数为0.25A。求：
(1)电源电压 ；
(2)当只闭合S3时，要使小灯泡L正常发光，滑动变阻器R2连入电路的电阻 ；
(3)当闭合S1、S2、S3时，为保证不损坏电流表，滑动变阻器R2的电阻可调范围和电路消耗的总电功率的变化范围 。
13．小亮用电热水壶将质量为1.5kg、初温为20℃的水加热到80℃，在只有电热水壶工作的情况下，他观察到家中标有“”的电能表的指示灯在240s内闪烁了144次，已知水的比热容为。求：
（1）水吸收的热量；
（2）电热水壶的实际功率；
（3）电热水壶的工作效率。
14．小明家所在的小区要修建一个景观池，景观池的造型是一个底面积大小为的长方体水槽，图甲是小明为小区景观池设计的自动补水系统示意图，其中控制电路的电源电压恒为9V，为保护电阻，R是一个固定于景观池底部的压敏电阻，它在水中的有效受力面积为。在最高、最低水位设计深度变化范围内，压敏电阻R的阻值与其所受压力的大小变化关系如图乙所示。当控制电路中的电流时，弹簧将衔铁拉起，工作电路接通，水泵开始为景观池供水；当控制电路中的电流时，电磁铁将衔铁吸合，工作电路断开，水泵停止为景观池供水，（计算时不考虑电磁铁线圈的阻值和压敏电阻的厚度，）求：
（1）保护电阻的阻值？
（2）景观池最低水位设计深度？
（3）景观池每次补水的最大质量？
15．某电热水壶的额定电压为220V，额定加热功率为1000W，电热丝R在电路中的位置如图所示。[]求：
（1）正常工作时，电热丝的电阻R；
（2）用该电热水壶把质量为1kg的水从20℃加热至100℃，水吸收的热量；
（3）在第（2）问中，水壶正常工作，若电热丝产生的热量80%被水吸收，则该过程需要多少秒？
16．如图甲所示，已知电源电压4.5V保持不变，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R的规格为“50Ω 2A”，灯泡L的规格为“4V 1.2W”，其电流与电压的关系图像如图乙。试求：
（1）灯泡正常发光时的电流；
（2）当滑片P滑到某一位置时，电压表的示数为2.5V，此时电路的总功率；
（3）在电路安全情况下，调节滑片P，当灯泡的电功率最小时，灯泡L的阻值；
（4）用一个阻值为30Ω的定值电阻替换灯泡L，调节滑片P，当滑动变阻器的功率为0.15W时，滑动变阻器连入电路的阻值。
17．如图甲是某型号能设定加热温度的家用空气炸锅简化电路，它是通过电热丝R1来加热空气，从而加热食物，达到设定加热温度后，断开开关。
（1）在工作电路中，指示灯L标有“2V 0.2A”字样，要使指示灯L正常工作，则保护电阻R0的阻值为多大？
（2）把空气炸锅单独接入家庭电路中正常工作2min，电能表上标有600r/kW·h的字样，其转盘刚好转了20转，则空气炸锅的电功率是多少？
（3）在控制电路中，电源电压恒定为3V，用R3来设置加热温度，热敏电阻R2置于温度监测区域，它的阻值随温度变化的关系如图乙所示。当设定加热温度为某一温度时，R3的阻值恰好为40Ω，闭合开关S，工作电路接通，开始加热；当控制电流I = 0.03A时，衔铁被弹起，停止加热，则设定的加热温度是多少？
18．小明为爷爷设计了一款有“速热”和“保温”两挡的防寒服，内部电路简化如图所示。电源两端电压为6V，电热丝R1、R2的阻值恒定，R1＝4Ω。
（1）只闭合开关S1时，通过R1的电流是多大？
（2）只闭合开关S1时，R1的电功率是多少？
（3）电源两端电压为6V时，“速热”挡的电功率为36W。若更换成电压为5V的电源，则使用“速热”挡通电10s产生的热量是多少？
19．如图所示电路，电源电压保持不变，定值电阻，闭合开关S，电压表示数为2V。求：
（1）定值电阻两端的电压为多少伏。
（2）通过定值电阻的电流为多少安。
（3）通电10s，整个电路电流所做的功W为多少焦。
20．小红用图甲的手持挂烫机帮家人熨烫衣物，挂烫机内的水被加热汽化后喷出。图乙为挂烫机的等效电路，R1为加热电阻，R2为限流电阻，S为自动温控开关。将挂烫机接入电路，S在位置“1”，前端电热板被加热，电路中的电流为5.0A；当温度升到130℃时，S切换到位置“2”，挂烫机处于待机状态，电路中的电流为0.02A，当温度降到100℃时，S又回到位置“1”。
（1）求R1的阻值。
（2）求挂烫机待机状态的功率。
（3）熨烫过程中，电路的电流随时间变化如图丙，求挂烫机0~150s消耗的电能。
（4）请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。
21．如图所示的电路中，电源两端电压为U=9V，R1、R2、R3均为定值电阻，其中R2=45Ω，R3=30Ω。
（1）当闭合开关S和S1，断开开关S2时，求R3两端的电压U3；
（2）当开关S、S1和S2均闭合时，求电流表的示数I；
（3）当闭合开关S，断开开关S1和S2时，电压表示数为6V，求R1消耗的电功率P。
22．如图所示，电源电压不变，R1、R2均为定值电阻，R1=20Ω，R2=10Ω，R为滑动变阻器，电压表V1的量程为0～15V，V2的量程为0～3V。闭合开关，滑动变阻器R的滑片置于某一位置A时，电压表V1的示数为14V，V2的示数为2V。在保证电路安全的情况下移动R的滑片，两电表均能达到满偏。
（1）求滑片置于A时，电路中的电流；
（2）求电源电压；
（3）用最大阻值为50Ω的滑动变阻器R0替换电阻R1，不改变其他元件的连接。闭合开关，使电路总功率保持最大，在保证电路安全的情况下，调节R和R0接入电路的阻值，其中R仅可以在替换前的范围内变化，求R0接入电路的阻值范围。
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
《2025年九年级物理中考专题训练：电磁学计算题》参考答案
1．(1)
(2)180J
(3)0.8A
(4)0.9W
【详解】（1）小灯泡的额定电流为
则小灯泡的电阻为
（2）只闭合开关、，L和串联，接入电路中的电阻为8Ω时，电路中的电流为
通电100s电路消耗的电能为
（3）当所有开关都闭合时，和L并联，电流表测干路电流。电源电压保持6V不变，则灯泡正常发光，灯泡电流为
通过的电流为
根据并联电流规律，电流表的示数为
（4）只闭合开关、，和串联，电压表测电压。电压表的量程为0~3V，为保证电路安全，电压表示数为3V时，此时电路中的电阻最大，功率最小。当电压表示数为3V时，两端的电压为
电路中的电流最小为
电路的最小电功率为
2．(1)10V
(2)1440J
(3)0.6×105Pa
【详解】（1）由图乙可知，舱体不漏气时，舱体内气压为1.0×105Pa，压敏电阻的阻值
R=10Ω分析甲图可知，R与R0串联，电压表测量R0两端电压，电源电压12V保持不变，R0为50Ω的定值电阻，串联电路中的电流
则R0两端的电压
（2）舱体不漏气时，电路工作10min消耗的电能
（3）电压表测量R0两端电压，电压表示数为8V时，串联电路中的电流
压敏电阻的阻值
由图乙可知，压敏电阻的阻值为25Ω时，舱体内的气压值为0.6×105Pa。
3．(1)见解析
(2)电压
【详解】（1）电热水壶消耗的电能为
水吸收的热量为
水的质量为
则水升高的温度为
则水的温度变为
电热水壶的电阻为
该过程中电热水壶工作的实际功率为
根据，实际电压为
（2）分析乙图可知，、、并联部分和串联，电压表测电源电压，电压表测、、并联部分的电压。由丙图可知，随着接入电路的家用电器增加，电流表A的示数I变大，电压表示数不变，电压表示数变小，根据串联分压规律可知输电线电阻上的电压变大。
4．(1)1100W
(2)5.5A
(3)
【详解】（1）加热时，和并联，的电功率为
（2）由于根据可知，当只闭合开关S时，为保温档，电阻R2的阻值为
在加热档工作时电路的总电流为
（3）加热5min电热水壶消耗的电能为
保温5min电热水壶消耗的电能为
在这10min内电热水壶消耗的电能为
5．(1)12Ω
(2)4W
【详解】（1）灯泡L正常发光时的电阻
（2）当S闭合，S1和S2断开时，灯泡和电阻R1串联，灯泡L正常发光，电路中的电流
通过灯泡和电阻R1的电流相等，L和R1的功率之比为3∶1，所以
R1=4Ω
电源电压
U=I(RL+R1)=0.5A×(12Ω+4Ω)=8V
当开关都闭合时，R1和R2并联，R1的功率
R1和R2功率之比为4∶1，R2功率
6．(1)0.5A
(2)12Ω
(3)3∶10
【详解】（1）题意可得，灯泡正常工作时的电流为
（2）当S闭合S1、S2都断开，灯泡与滑动变阻器串联，灯泡正常发光时滑动变阻器两端的电压为
则滑动变阻器接入电路的阻值
（3）当S闭合S1、S2都断开时，电路中最大电流为0.5A，电路的最大功率为
当S、S1、S2都闭合时，灯泡短路，R和R0并联在电路中，此时电路中的电流为
通过滑动变阻器的电流为
则通过R0的电流为
调节滑动变阻器，使得通过它的最小电流为
则电路中的最小电流为
电路最小功率为
P1与P2的比值
7．(1)1V
(2)3V
(3)
【详解】（1）分析电路可知，、串联，电流表测电路电流。则电阻两端的电压为
（2）两端的电压为
则电源电压为
（3）整个电路在1min内产生的热量为
8．(1)4.8V
(2)0.15A
(3)0.675W
【详解】（1）由甲图可知，与串联，电流表测串联电路中的电流，由乙图可知，报警器未浸入水中时，的阻值为40Ω，电流表示数是0.12A，则两端的电压
（2）由于报警器浸入水下深度h为1m时，两端的电压为1.5V，电源电压为6V，由串联电路中电压规律可知，两端的电压
由乙图可知，报警器浸入水下深度h为1m时，的阻值为30Ω，通过的电流
（3）报警器浸入水下深度h为1m时，的电功率
9．(1)6，14
(2)0.85A
【详解】（1）若两灯泡串联在电路中，电路中电流为0.3A，由图甲可知，此时L1两端的电压为1.8V，则L1的阻值为
L2两端的电压为4.2V，则L2的阻值为
（2）串联电路电源电压等于各用电器电压之和，所以电源电压为
并联电路支路电压等于电源电压，由图可知，当电压为6V时，L1的电流为0.5A，经过L2的电流为0.35A，电流表测量干路电路，故电流表的示数为
10．(1)12Ω
(2)5∶8
(3)8V
【详解】（1）由知道，灯泡正常发光时的电阻为
（2）由知道，小灯泡的额定电流为
闭合开关S，将S1接1，灯泡L与滑动变阻器R1串联，当小灯泡正常发光时，电路总功率为
将S1接2，滑片移至a端，电路中只有定值电阻R2接入电路，电流表示数为0.8A，电路总功率为
则P1与P2的比值为
（3）将S1接2，滑片移至a端时
①
将S1接2，滑片移至b端时
②
由①②得
U=8V
11．(1)40Ω，20Ω
(2)1.21×105J
【详解】（1）根据和P=UI，可得，则电水壶的电阻
电热水器的电阻
（2）单独使用电水壶烧水时，导线与电水壶串联，电路消耗的电能为
电路的总功率为
电路的总电阻为
导线的电阻为
单独使用电热水器时，电路的总电阻
电路中的电流为
导线上产生的热量为
12．(1)8V
(2)14Ω
(3)40~50Ω，4.48~4.8W
【详解】（1）当只闭合S2时，R1与小灯泡串联，电流表的示数为0.25A，根据图乙可知，小灯泡此时六两端的电压为3V，R1两端的电压为
则电源电压
（2）当只闭合S3时，R2与小灯泡L串联，要使小灯泡L正常发光，小灯泡两端的电压为3.8V，则R2两端的电压为
根据图乙可知，此时电路中的电流为0.3A，则滑动变阻器接入的电阻为
（3）当闭合S1、S2、S3时，R1与R2并联，电流表测量干路电流，通过定值电阻R1的电流为
由电流表的量程可知，干路的最大电流为0.6A，则通过滑动变阻器的最大电流为
滑动变阻器接入的最小值为
此时电路中的总功率最大，最大总功率为
当滑动变阻器全部接入时，滑动变阻器接入的阻值为50Ω，通过滑动变阻器的电流最小，总电流最小，总功率最小，通过滑动变阻器的最小电流为
电路中的总电流为
电路总功率最小为
滑动变阻器R2的电阻可调范围为40~50Ω，电路消耗的总电功率的变化范围为4.48~4.8W。
13．（1）3.78×105J；（2）1800W；（3）87.5%
【详解】解：（1）水吸收的热量为
（2）给水加热过程中，电热水壶消耗的电能是
电热水壶的实际功率
（3）电热水壶的工作效率
答：（1）水吸收的热量为3.78×105J；
（2）电热水壶的实际功率为1800W；
（3）电热水壶的工作效率为87.5%。
14．（1）；（2）；（3）
【详解】解：（1）由题可知，当水位最高时，工作电路断开，水泵停止为景观池供水，此时压敏电阻受到的压力最大，电阻最小，为5Ω，此时控制电路中的电流应等于0.6A，则有
可解得
（2）由图得水位最低时，压敏电阻受到的压力为0.8N，则压敏电阻受到的压强为
由液体压强公式可知最低水位设计深度为
（3）当水位最高时，压敏电阻受到的压力为2.0N，则压敏电阻受到的压强为
由液体压强公式可知最高水位设计深度为
从最低水位到最高水位，补水的体积为
每次补水的最大质量为
答：（1）保护电阻的电阻为；
（2）景观池最低水位设计深度为；
（3）景观池每次补水的最大质量为。
15．（1）48.4Ω；（2）；（3）420s
【详解】解：（1）由可知，正常工作时，电热丝的电阻为
（2）用该电热水壶把质量为1kg的水从20℃加热至100℃，水吸收的热量
（3）水壶正常工作，若电热丝产生的热量80%被水吸收，则电热丝产生的热量为
由
可得，该过程需要的时间为
答：（1）正常工作时，电热丝的电阻R为48.4Ω；
（2）用该电热水壶把质量为1kg的水从20℃加热至100℃，水吸收的热量为；
（3）在第（2）问中，水壶正常工作，若电热丝产生的热量80%被水吸收，则该过程需要420秒。
16．（1）0.3A；（2）1.125W；（3）7.5Ω；（4）15Ω
【详解】解：（1）由得，灯泡正常发光时的电流
（2）由图甲得，灯泡与变阻器串联，电压表测量变阻器的电压，电流表测量电路电流，当滑片P滑到某一位置时，电压表的示数为2.5V，此时灯泡的电压为
由图乙得，此时灯泡的电流为0.25A，串联电路电流处处相等，此时电路的总功率
（3）当电压表示数最大为3V时，变阻器接入电路中电阻最大，电路中电阻最大，电流最小，灯泡的电压最小，电功率最小，此时灯泡的电压为
由图像得，此时电路中电流为0.2A，由欧姆定律得，灯泡L的阻值为
（4）用一个阻值为30Ω的定值电阻替换灯泡L，定值电阻与R串联，调节滑片P，当滑动变阻器的功率为0.15W时，由欧姆定律与得，此时变阻器的电功率为
解得滑动变阻器连入电路的阻值
或（舍去）
则滑动变阻器连入电路的阻值为15Ω。
答：（1）灯泡正常发光时的电流0.3A；
（2）此时电路的总功率1.125W；
（3）灯泡L的阻值7.5Ω；
（4）滑动变阻器连入电路的阻值15Ω。
17．（1）1090Ω；（2）；（3）200℃
【详解】解：（1）R0和指示灯L串联，R0两端的电压为
指示灯L正常工作，通过R0的电流为
I0=IL=0.2A
保护电阻R0的阻值为
R0
（2）转盘刚好转了20转，空气炸锅消耗的电能
空气炸锅的功率
（3）衔铁被弹起时，控制电路的总电阻为
此时热敏电阻
由乙图可知，当R2 =60Ω，设定温度为200℃。
答：（1）保护电阻R0的阻值为1090Ω；
（2）空气炸锅的电功率是1kW；
（3）设定的加热温度是200℃。
18．（1）1.5A；（2）9W；（3）250J
【详解】解：（1）只闭合开关S1时，通过R1的电流为
（2）只闭合开关S1时，R1的电功率为
（3）电源两端电压为6V时，干路电流为
通过R2的电流为
R2的阻值为
电源两端电压为5V时，干路电流为
使用“速热”挡通电10s产生的热量为
答：（1）只闭合开关S1时，通过R1的电流是1.5A；
（2）只闭合开关S1时，R1的电功率是9W；
（3）电源两端电压为6V时，“速热”挡的电功率为36W。若更换成电压为5V的电源，则使用“速热”挡通电10s产生的热量是250J。
19．（1）1V；（2）0.4A；（3）12J
【详解】解：（1）由图可知，R1和R2串联，电压表测R1两端的电压，根据串联分压特点可得：定值电阻R2两端的电压U2为
（2）由欧姆定律可得，通过R1的电流I1为
（3）根据串联电路电流特点可知整个电路的电流为
I=I1=0.4A
则整个电路电流做的功为
答：（1）定值电阻两端的电压为1V；
（2）通过定值电阻的电流为0.4A；
（3）通电10s，整个电路电流所做的功W为12J。
20．（1）44Ω；（2）4.4W；（3）110220J；（4）避免与其他大功率电器共用同一插座
【详解】解：（1）当S在位置“1”时，R1接入电路，由，可得
（2）当S在位置“2”时，挂烫机处于待机状态，R2接入电路，由可得
（3）挂烫机加热状态时的功率
挂烫机消耗的电能
（4）避免与其他大功率电器共用同一插座。
答：（1）R1的阻值为44Ω；
（2）挂烫机待机状态的功率为4.4W；
（3）熨烫过程中，挂烫机0~150s消耗的电能为110220J；
（4）避免与其他大功率电器共用同一插座。
21．1）9V；（2）0.5A；（3）0.6W
【详解】解：（1）由电路可知，当闭合开关S和S1，断开开关S2时，电路中只有R3，所以此时R3两端的电压U3等于电源电压，即
U3=U=9V
（2）由电路可知，当开关S、S1和S2均闭合时，R1被短路，R2和R3并联，电流表测干路电流，根据并联电路电压的特点可知，R2和R3两端的电压等于电源电压，根据欧姆定律，则通过R2支路的电流为
通过R3支路的电流为
根据并联电路电流的特点，此时干路电流为
I=I2+I3=0.2A+0.3A=0.5A
因此电流表的示数为0.5A。
（3）由电路可知，当闭合开关S，断开开关S1和S2时，R1和R3串联，电压表测R3两端电压，电流表测电路电流，此时电压表示数为6V，则电路电流为
根据串联电路电压的特点可知，R1两端的电压为
U1=U-U3'=9V-6V=3V
则R1消耗的电功率为
P=U1I'=3V×0.2A=0.6W
答：（1）当闭合开关S和S1，断开开关S2时， R3两端的电压U3为9V；
（2）当开关S、S1和S2均闭合时，电流表的示数I为0.5A；
（3）当闭合开关S，断开开关S1和S2时，电压表示数为6V，则R1消耗的电功率P为0.6W。
22．（1）0.2A；（2）18V；（3）10Ω~20Ω
【详解】解：（1）求滑片置于A时，变阻器R、R1和R2串联，V2测量R2两端的电压，根据串联电路规律可知，电路中的电流等于通过R2的电流，为
（2）R1两端的电压为
V1测量变阻器R和R2两端的总电压，则电源电压为
（3）根据可知，当R阻值越小时，电路中电流越大，R2两端电压越大，V2的量程为0~3V，则R2两端的最大电压为3V，电路中的最大电流为
R1两端的电压为
则R两端的电压为
则替换前R最小电阻为
当R阻值最大时，R和R2两端电压最大，为15V，则此时R1两端电压为
电路中的电流为
则R2两端的电压为
则此时R两端电压为
R的最大阻值为
即R的范围为30Ω~90Ω，闭合开关，使电路总功率保持最大，根据可知，当电流恒为最大值时，电路的总功率保持最大，由上述可知，电流最大时为
电路中的总电阻为
此时R在阻值最小值时，为30Ω，则R0的最大阻值为
当R阻值最大时，R0两端的阻值最小，R和R2两端电压最大为15V，则R0两端的电压为
则R0的最小阻值为
综上所述，R0的阻值范围为10Ω~20Ω。
答：（1）求滑片置于A时，电路中的电流0.2A；
（2）求电源电压18V；
（3）R0接入电路的阻值范围为10Ω~20Ω。
同课章节目录
