2025年九年级物理中考专题训练：电磁学作图题

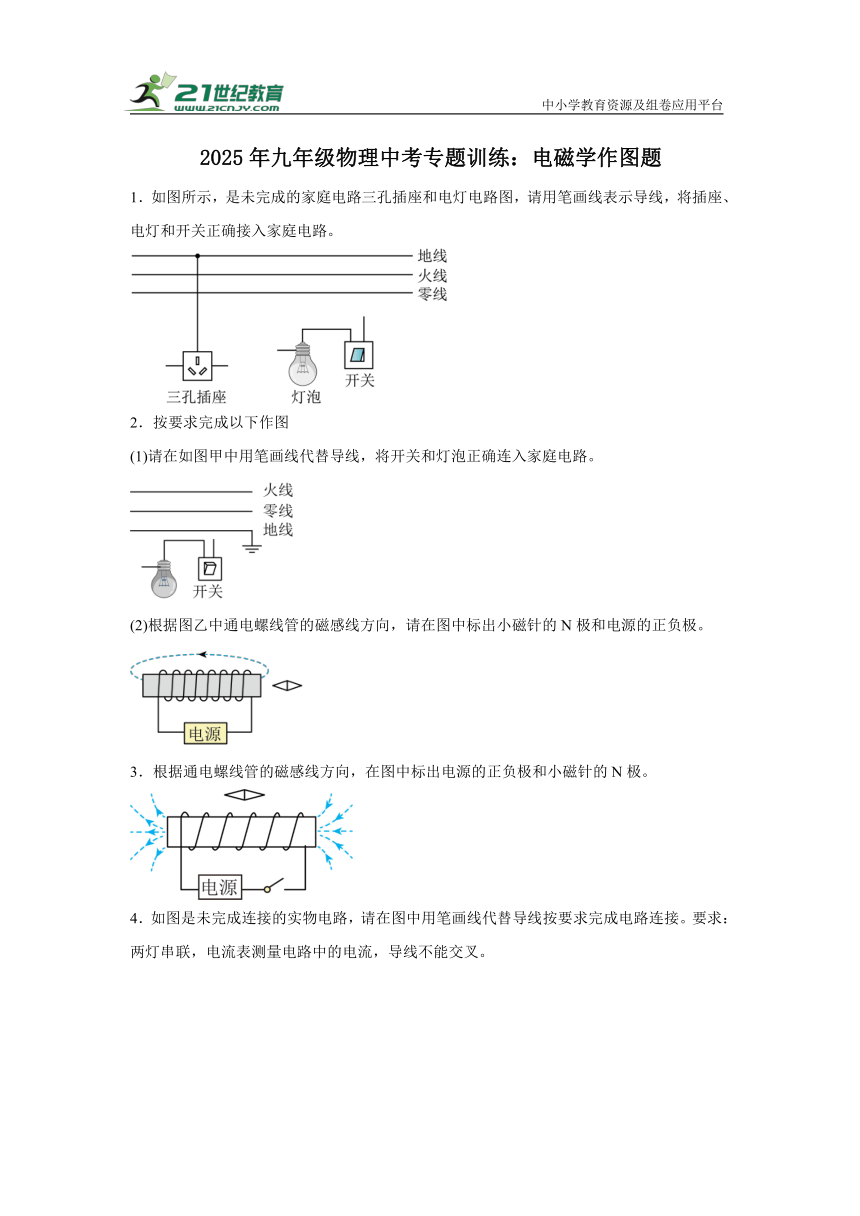

1．如图所示，是未完成的家庭电路三孔插座和电灯电路图，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路。
2．按要求完成以下作图
(1)请在如图甲中用笔画线代替导线，将开关和灯泡正确连入家庭电路。
(2)根据图乙中通电螺线管的磁感线方向，请在图中标出小磁针的N极和电源的正负极。
3．根据通电螺线管的磁感线方向，在图中标出电源的正负极和小磁针的N极。
4．如图是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电流表测量电路中的电流，导线不能交叉。

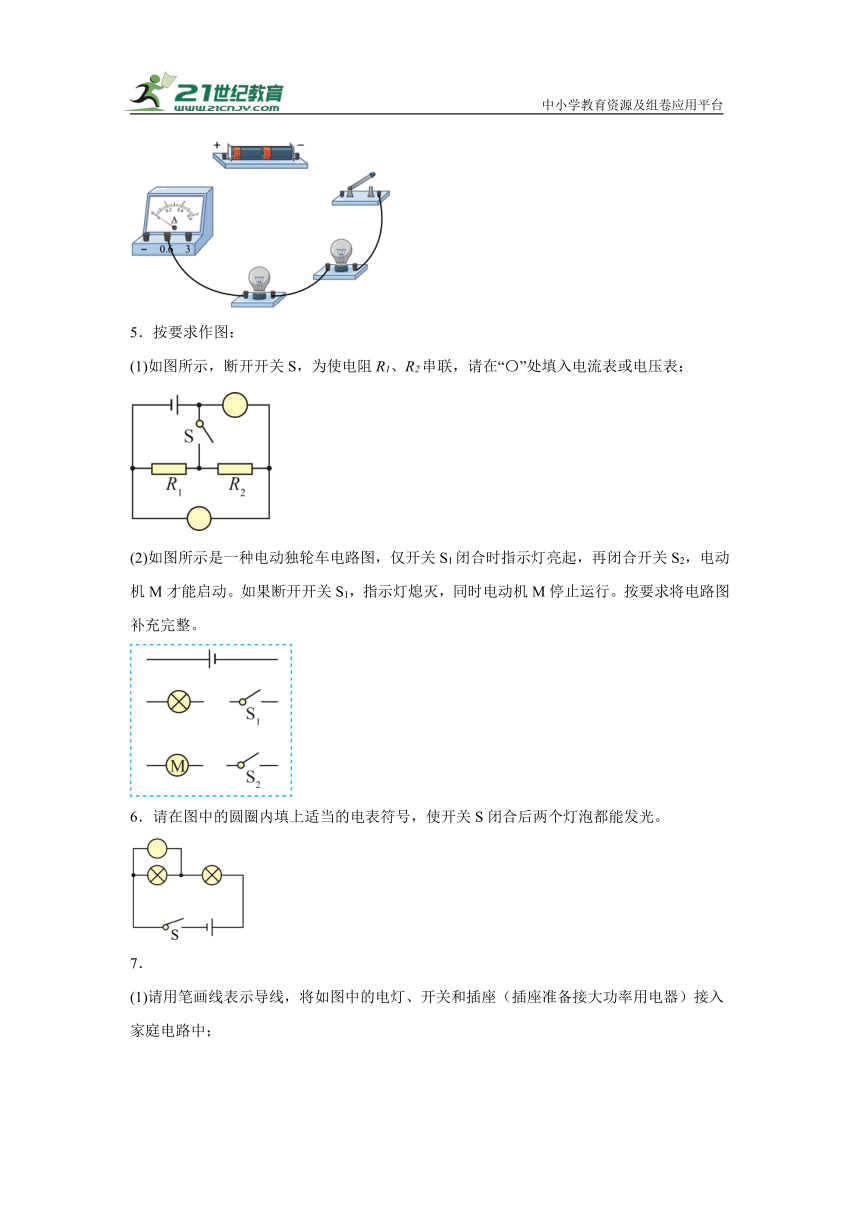

5．按要求作图：
(1)如图所示，断开开关S，为使电阻R1、R2串联，请在“〇”处填入电流表或电压表；
(2)如图所示是一种电动独轮车电路图，仅开关S1闭合时指示灯亮起，再闭合开关S2，电动机M才能启动。如果断开开关S1，指示灯熄灭，同时电动机M停止运行。按要求将电路图补充完整。
6．请在图中的圆圈内填上适当的电表符号，使开关S闭合后两个灯泡都能发光。
7．

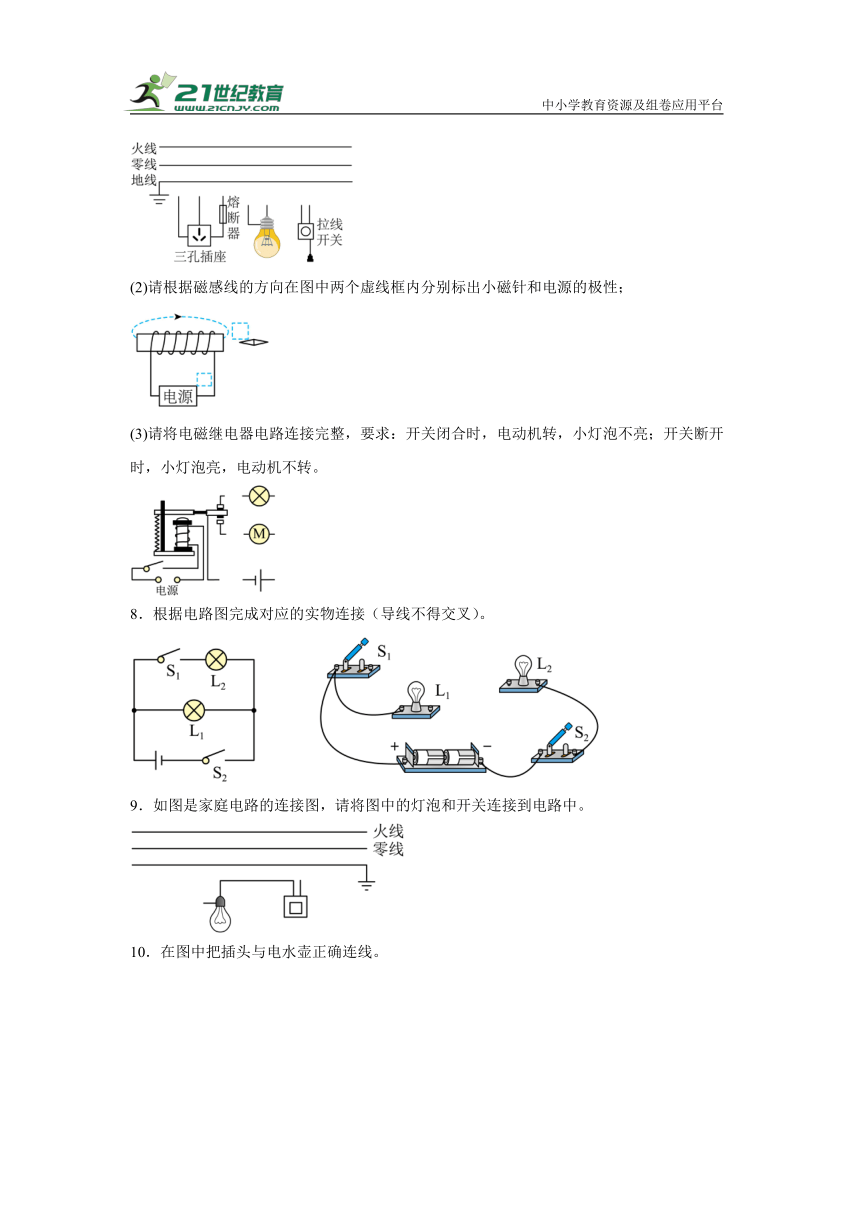

(1)请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中；
(2)请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性；
(3)请将电磁继电器电路连接完整，要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转。
8．根据电路图完成对应的实物连接（导线不得交叉）。
9．如图是家庭电路的连接图，请将图中的灯泡和开关连接到电路中。
10．在图中把插头与电水壶正确连线。

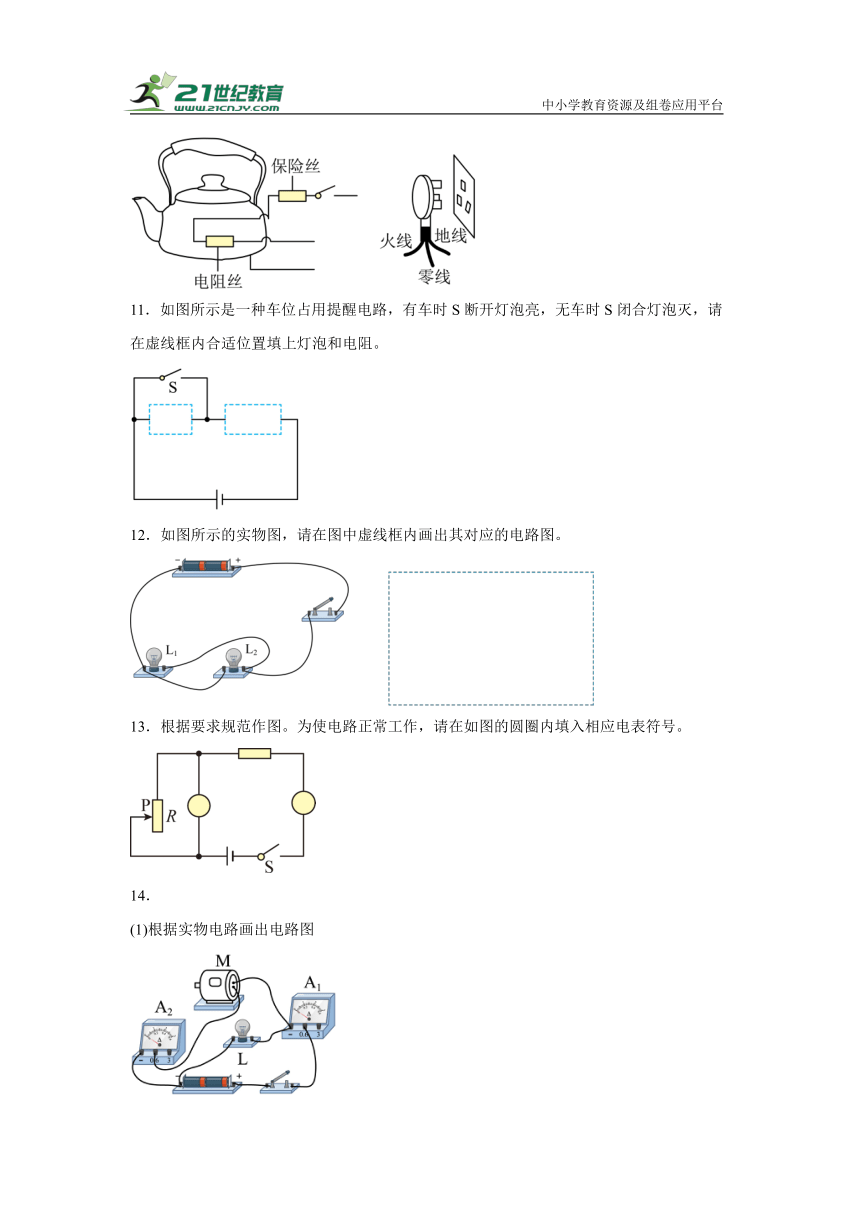

11．如图所示是一种车位占用提醒电路，有车时S断开灯泡亮，无车时S闭合灯泡灭，请在虚线框内合适位置填上灯泡和电阻。
12．如图所示的实物图，请在图中虚线框内画出其对应的电路图。
13．根据要求规范作图。为使电路正常工作，请在如图的圆圈内填入相应电表符号。
14．
(1)根据实物电路画出电路图
(2)按照电路图甲，用笔画线表示导线，把图乙所示的实物连接起来。
15．在如图所示的电路中添加两根导线，要求：闭合开关后，当滑动变阻器的滑片P向右移动时，电流表示数变小，灯的亮度不变。
16．按要求作图。
(1)在图中虚线方框处，将电池、电流表、电压表三个元件符号正确填进电路的虚线方框处，要求开关S闭合后电流方向如图所示，移动滑动变阻器的滑片P，小灯L变亮时，电流表示数变大，电压表示数变小。
(2)如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，开关控制整个电路，导线不能交叉。
17．(1)在如图甲所示电路的〇里填上适当的电表符号，要求：闭合开关S，各电路元件均能正常工作。
(2)如图乙所示，请根据实物图，在虚线框内画出对应的电路图。
18．按要求作图；
(1)如图甲所示，请根据实物图，在虚线框内画出对应的电路图。
(2)请将如图乙所示的电路连接完整，要求开关控制电灯。
19．(1)如图是某油量表的电路示意图，若油量表为电压表改装而成，且油量增加，电压表读数增加，请在图中补画一个电压表。
(2)如图所示家庭电路，开关控制电灯L，用笔画线表示导线，将它们连入电路。
20．如图所示，根据电路图甲，将图乙实物电路连接完成。
