2025年九年级物理中考专题训练：力学作图题

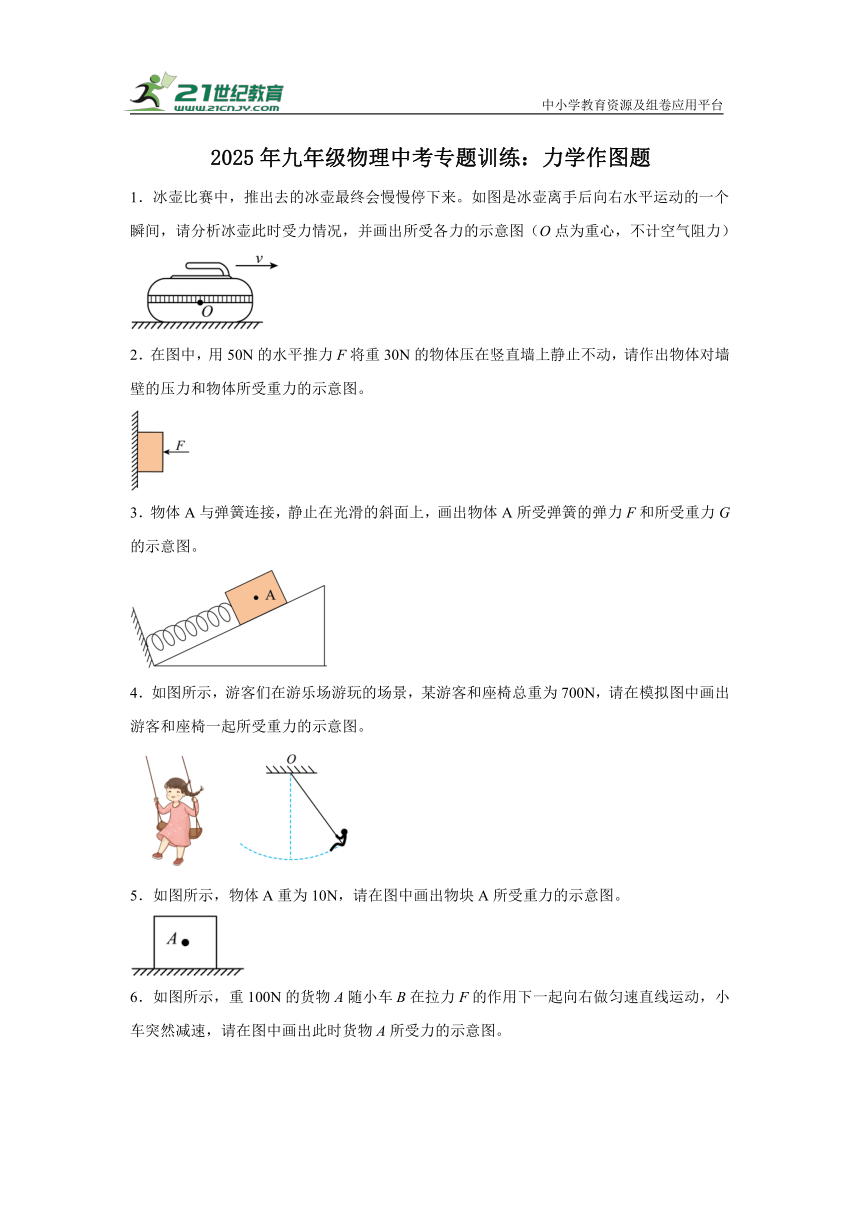

1．冰壶比赛中，推出去的冰壶最终会慢慢停下来。如图是冰壶离手后向右水平运动的一个瞬间，请分析冰壶此时受力情况，并画出所受各力的示意图（O点为重心，不计空气阻力）
2．在图中，用50N的水平推力F将重30N的物体压在竖直墙上静止不动，请作出物体对墙壁的压力和物体所受重力的示意图。
3．物体A与弹簧连接，静止在光滑的斜面上，画出物体A所受弹簧的弹力F和所受重力G的示意图。
4．如图所示，游客们在游乐场游玩的场景，某游客和座椅总重为700N，请在模拟图中画出游客和座椅一起所受重力的示意图。
5．如图所示，物体A重为10N，请在图中画出物块A所受重力的示意图。
6．如图所示，重100N的货物A随小车B在拉力F的作用下一起向右做匀速直线运动，小车突然减速，请在图中画出此时货物A所受力的示意图。

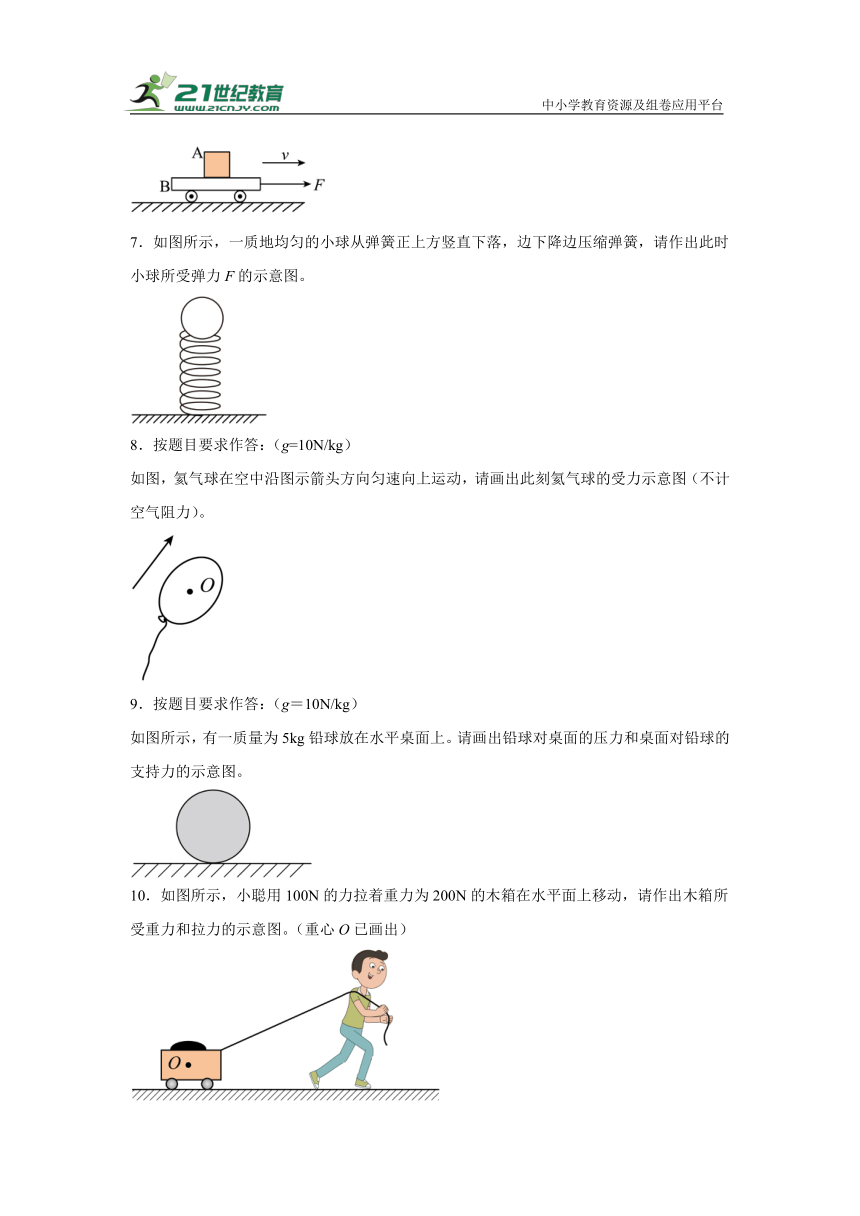

7．如图所示，一质地均匀的小球从弹簧正上方竖直下落，边下降边压缩弹簧，请作出此时小球所受弹力F的示意图。
8．按题目要求作答：（g=10N/kg）
如图，氦气球在空中沿图示箭头方向匀速向上运动，请画出此刻氦气球的受力示意图（不计空气阻力）。
9．按题目要求作答：（g＝10N/kg）
如图所示，有一质量为5kg铅球放在水平桌面上。请画出铅球对桌面的压力和桌面对铅球的支持力的示意图。
10．如图所示，小聪用100N的力拉着重力为200N的木箱在水平面上移动，请作出木箱所受重力和拉力的示意图。（重心O已画出）

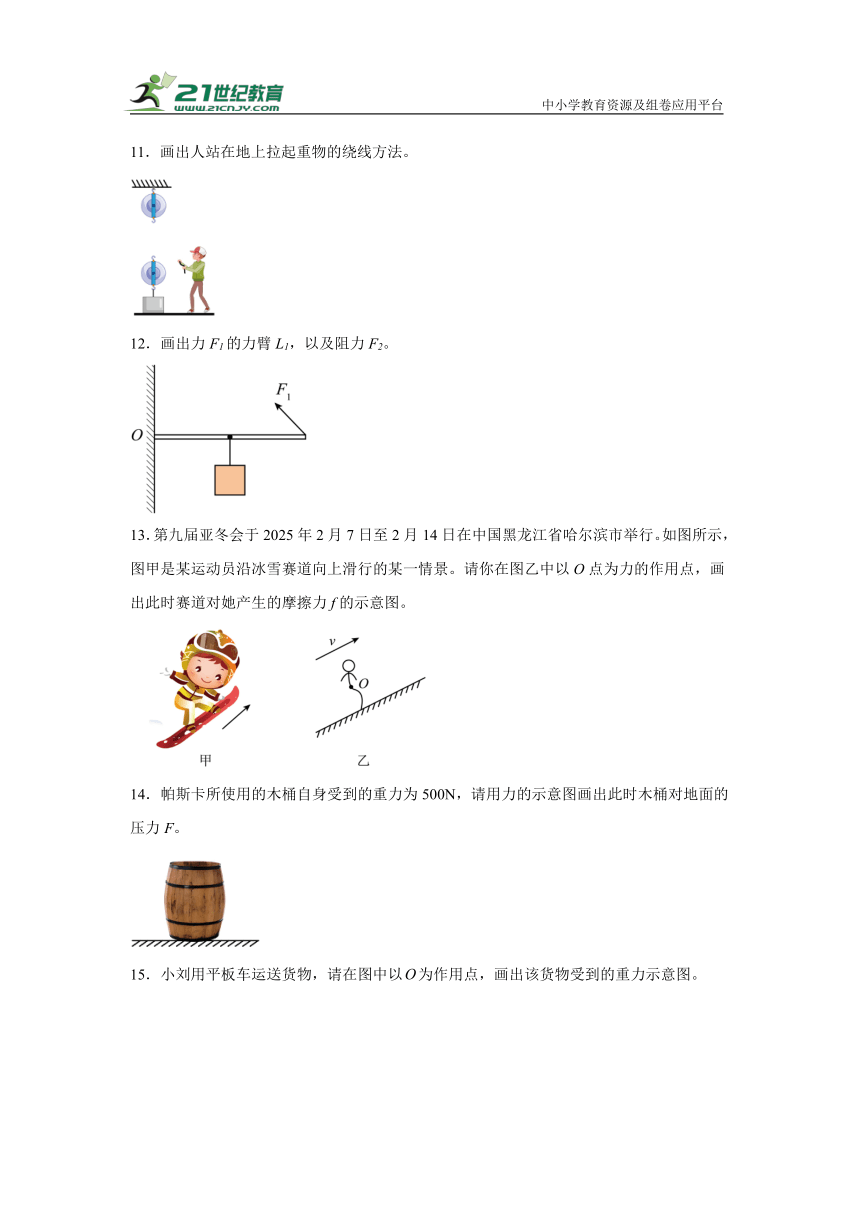

11．画出人站在地上拉起重物的绕线方法。
12．画出力F1的力臂L1，以及阻力F2。
13．第九届亚冬会于2025年2月7日至2月14日在中国黑龙江省哈尔滨市举行。如图所示，图甲是某运动员沿冰雪赛道向上滑行的某一情景。请你在图乙中以O点为力的作用点，画出此时赛道对她产生的摩擦力f的示意图。
14．帕斯卡所使用的木桶自身受到的重力为500N，请用力的示意图画出此时木桶对地面的压力F。
15．小刘用平板车运送货物，请在图中以为作用点，画出该货物受到的重力示意图。

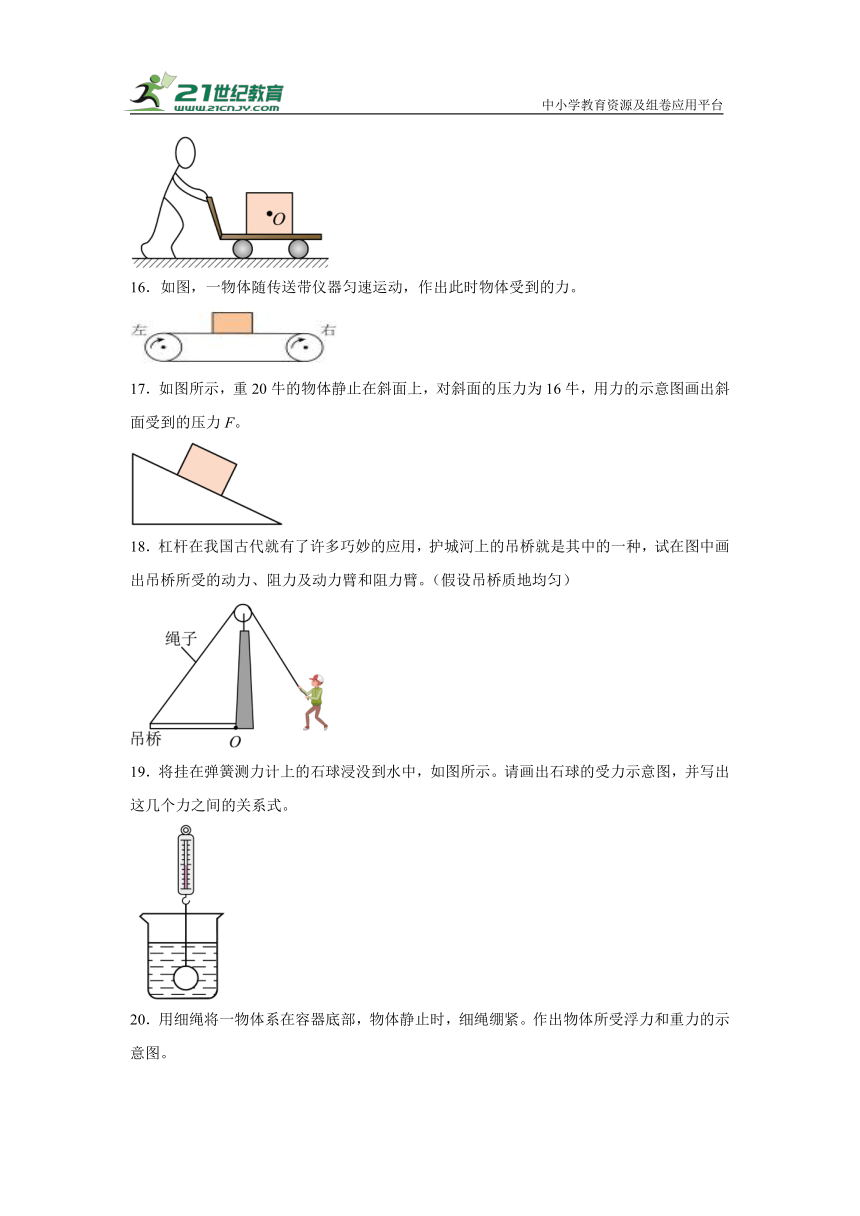

16．如图，一物体随传送带仪器匀速运动，作出此时物体受到的力。
17．如图所示，重20牛的物体静止在斜面上，对斜面的压力为16牛，用力的示意图画出斜面受到的压力F。
18．杠杆在我国古代就有了许多巧妙的应用，护城河上的吊桥就是其中的一种，试在图中画出吊桥所受的动力、阻力及动力臂和阻力臂。（假设吊桥质地均匀）
19．将挂在弹簧测力计上的石球浸没到水中，如图所示。请画出石球的受力示意图，并写出这几个力之间的关系式。
20．用细绳将一物体系在容器底部，物体静止时，细绳绷紧。作出物体所受浮力和重力的示意图。
21．按要求作图；

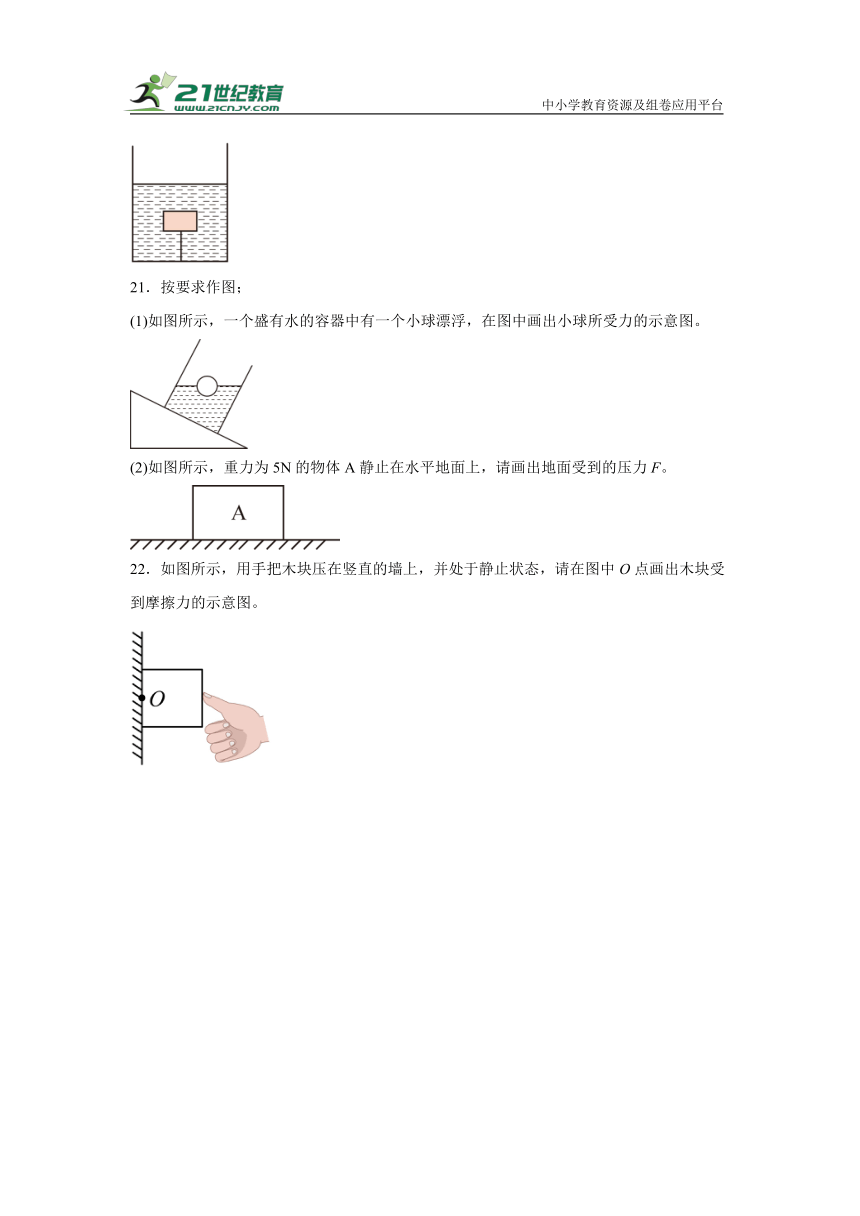

(1)如图所示，一个盛有水的容器中有一个小球漂浮，在图中画出小球所受力的示意图。
(2)如图所示，重力为5N的物体A静止在水平地面上，请画出地面受到的压力F。
22．如图所示，用手把木块压在竖直的墙上，并处于静止状态，请在图中O点画出木块受到摩擦力的示意图。
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
《2025年九年级物理中考专题训练：力学作图题》参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
19．见解析
20．
21．(1)
(2)
22．
