2025年中考物理模拟练习卷-江苏省南京市适用
总分：100分 时间：80分钟
一、细心选择，每题只有一个答案。（本大题共10小题，每题3分，共30分）
1．随着科学技术的发展，人类对于微观世界了解得越来越多，下列粒子空间尺度最小的是（　　）
A．电子 B．分子 C．原子核 D．原子
2．小明在家尝试自制一个“昆虫观察盒”：找一透明瓶子，把瓶盖中央部分抠掉，将一凸透镜放在盖子里并用热熔胶固定（如图）。小明手边只有一个焦距为10cm的凸透镜，在家里找到了下面四个瓶盖大小合适、高度不同的瓶子，他最好选用瓶子（　　）
A．高8cm B．高10cm C．高15cm D．高25cm
3．小明用手机的“连拍功能”拍摄了一个网球从高处掉落在地上又反复弹起的过程。图中所标记的四个位置中，网球的机械能最小的是（　　）
A．点A B．点B C．点C D．点D
4．济南地铁二号线是山东省首条无人驾驶智能轨道交通线路，全线率先实现了电动客车全自动化，进站前的适当位置列车会自动关闭电源，利用惯性继续前行的过程中，车轮带动发电机的线圈转动并产生电能再利用，同时帮助列车减速。下列装置正常工作时主要的能量转化过程与上述情境中地铁“正常行驶时”、“进站前的减速过程”相同的是（　　）
A．电磁起重机，变压器 B．电风扇，动圈式话筒
C．太阳能电池，电流表 D．内燃机，交流发电机
5．在甲、乙两个相同的溢水杯中分别盛满不同的液体，将两个完全相同的小球分别放入两个溢水杯中。小球静止后的状态如图所示。下列说法正确的是（　　）
A．甲杯中液体的密度大于乙杯中液体的密度
B．小球在甲杯中受到的浮力小于在乙杯中受到的浮力
C．小球在甲杯中受到的浮力等于在乙杯中受到的浮力
D．甲杯内液体对杯底的压强等于乙杯内液体对杯底的压强
6．“北国风光，千里冰封，万里雪飘。”出自毛泽东的《沁园春·雪》。若某片雪花的重力为G、所受阻力为f，则这片雪花仅在这两个力的作用下从空中加速飘落的过程中，它所受合力的大小和方向为（　　）
A．大小：G-f；方向：竖直向上 B．大小：G+f：方向：竖直向上
C．大小：G+f：方向：竖直向下 D．大小：G-f：方向：竖直向下
7．手机中的“**K歌”APP，可以让我们每一个人都来体验一把当歌唱家的感觉，该软件不仅可以实现升调和降调，还可以使用各种“声音特效”，例如：可以把自己的声音变成“哪吒”的声音。下列说法正确的是（　　）
A．“升调”和“降调”改变了声音的响度：“声音特效”改变了声音的音色
B．“升调”和“降调”改变了声音的响度；“声音特效”改变了声音的音调
C．“升调”和“降调”改变了声音的音调；“声音特效”改变了声音的音色
D．“升调”和“降调”改变了声音的音调；“声音特效”改变了声音的响度
8．如图所示装置，工人用250N的拉力，在30s内将重为400N的物体匀速提高了6m，在此过程中，不计绳重和摩擦，下列说法正确的是（　　）
A．绳子自由端移动的速度是0.2m/s
B．拉力做的有用功为2400J
C．拉力做功的功率为80W
D．若用此滑轮提升重500N的物体，滑轮的机械效率为80%
9．我国积极推进可持续性发展，大力发展绿色能源，下列和风力发电原理相同的实验装置是（　　）
A．B．
C．D．
10．如图所示的电路中，电源电压不变。闭合开关，将滑动变阻器的滑片从端向端滑动的过程中，电压表的示数变化量为，电压表的示数变化量是，电流表的示数变化量是。则下列说法不正确的是（　　）
A．
B．和的乘积不变
C．电路的总功率变小
D．和的比值不变
二、填空题（本大题共8小题，每题3分，共24分）
11．黄旭华院士（1926.3.12—2025.2.6）是中国核潜艇之父，共和国勋章获得者，为祖国的核潜艇事业，隐姓埋名三十年，最终带领团队研制出中国第一艘核潜艇。潜艇的动力来源于一座功率很大的核反应堆，核反应堆主要利用下图 （选填“a”或“b”）的过程获得能量，核能是一种 （选填“可再生”或“不可再生”）能源。
12．如图甲所示，某同学用刻度尺测橡胶棒的长度，测出这根橡胶棒的长度为 cm。如图乙所示，用毛皮摩擦这根橡胶棒后靠近一个带电气球，发现气球被排斥，说明气球带 电。
13．如图所示的某国产摩托车的发动机是一台单缸四冲程汽油机，其效率为30%，该车在某段平直公路上匀速行驶10min，燃烧汽油0.5kg，则该汽油机的功率是 W；若该汽油机飞轮转速为2400r/min，则汽油机每秒对外做功 次。（汽油的热值为4.6×107J/kg）
14．如图-1，一个不能打开的盒子外面露出一段细软的长导线，导线有绝缘皮。小明在不损坏导线的情况下，判断导线中是否有直流电流，他想到了三种方法：①将导线悬挂起来，用一个蹄形磁体缓慢靠近导线，若发现导线向靠近磁体的方向运动，则说明导线中 （选填“有”或“无”）电流；②将细软导线缠绕在铁钉上，若铁钉某一端与蹄形磁体的某个磁极相互排斥，则说明导线中 （选填“有”或“无”）电流；③如图-2，线框abcd与灵敏电流计相连，将②中做成的电磁铁快速插入线框内，若发现灵敏电流计指针摆动，则说明导线中 （选填“有”或“无”）电流。

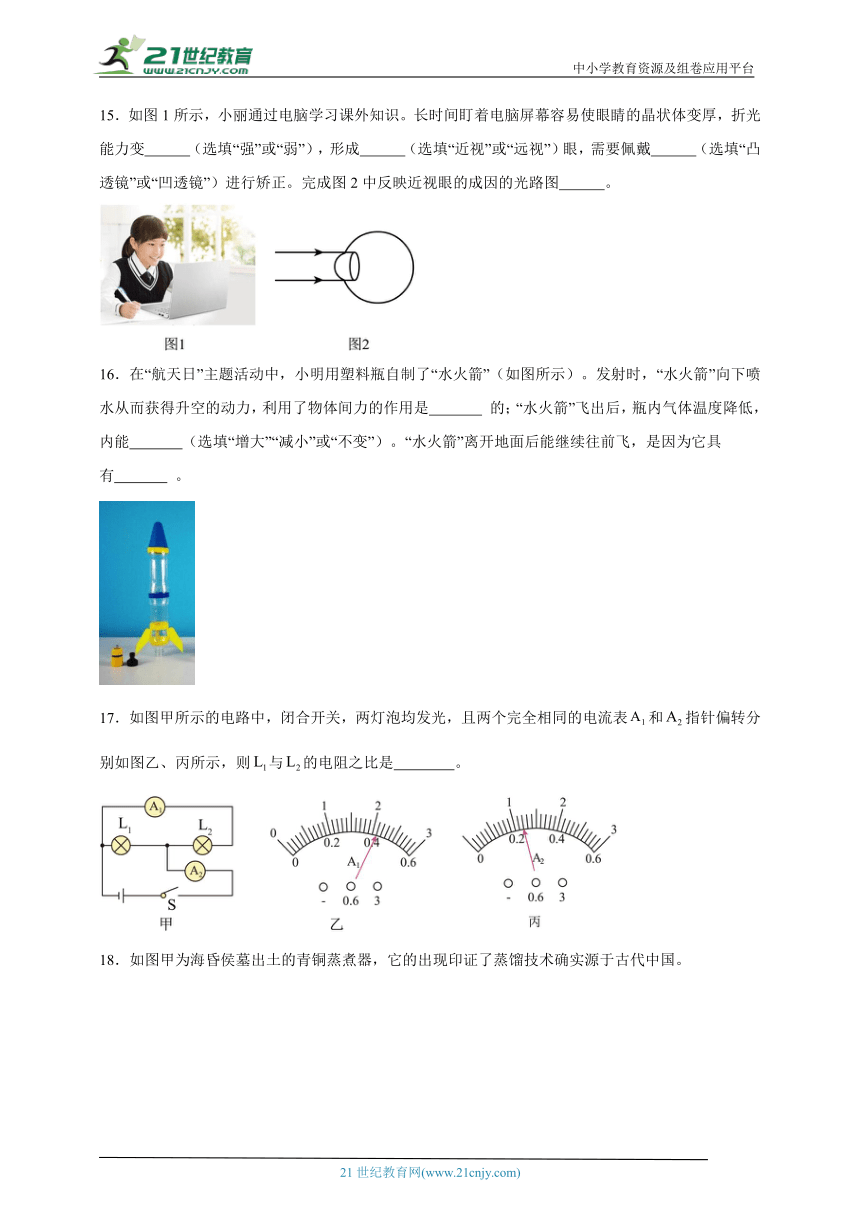

15．如图1所示，小丽通过电脑学习课外知识。长时间盯着电脑屏幕容易使眼睛的晶状体变厚，折光能力变 （选填“强”或“弱”），形成 （选填“近视”或“远视”）眼，需要佩戴 （选填“凸透镜”或“凹透镜”）进行矫正。完成图2中反映近视眼的成因的光路图 。
16．在“航天日”主题活动中，小明用塑料瓶自制了“水火箭”（如图所示）。发射时，“水火箭”向下喷水从而获得升空的动力，利用了物体间力的作用是 的；“水火箭”飞出后，瓶内气体温度降低，内能 （选填“增大”“减小”或“不变”）。“水火箭”离开地面后能继续往前飞，是因为它具有 。
17．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表和指针偏转分别如图乙、丙所示，则与的电阻之比是 。
18．如图甲为海昏侯墓出土的青铜蒸煮器，它的出现印证了蒸馏技术确实源于古代中国。
(1)如图乙为其剖面简图，中的燃料点燃后对B中的水加热，水 （填物态变化名称）后形成水蒸气进入加热酿酒原料，当温度达到时（酒精的沸点为）酿酒原料中的酒精开始沸腾，大量的酒精蒸气与水蒸汽进入外壳中空的冷凝室，通过不断的向空腔外壳的注水口注入冷水，再从排水口排出热水达到冷凝的效果，利用水来做冷凝剂，是因为水的 较大，吸热能力强。冷凝室D内热的水蒸气和酒精蒸气遇冷后液化成蒸馏酒从集酒口流出，从而获得蒸馏酒。
(2)如图丙，若想获得度数较高（酒精含量更高）的酒可以利用水浴法进行提纯，试管内的白酒（酒精和水的混合溶液）被加热后其中的 通过沸腾后大量汽化进入冷凝室A，再液化后通过导管流入容器，即可获得度数较高的白酒。
三、作图题（共4分）
19．按要求作图。
(1)如图所示，为家庭电路示意图，请根据安全用电原则将该电路连接完成；
(2)如图所示，小球漂浮在水面上，画出小球所受浮力的示意图。
三、实验题（第20题12分，21题14分）
20．小田在探究“浮力的大小与哪些因素有关”的实验时，用弹簧测力计吊着圆柱形物体逐渐浸入水中，再将圆柱形物体逐渐浸入盐水中。
(1)由图A可知，圆柱形物体的重力为 N；
(2)比较图A、B、C、D四次实验，说明物体 越大，物体所受浮力越大；为了探究物体所受浮力的大小与液体密度的关系，应该比较A、 三次实验；
(3)在图D步骤中，圆柱体浸没后向下移动但未触底的过程中，其上下表面受到水的压力差 （选填“变大”“变小”或“不变”）；
(4)小田由实验中的数据计算出圆柱形物体的密度为 g/cm3；（ρ水=1.0×103kg/m3）
(5)如图F所示，把装满水的溢水杯放到台秤上，再把该圆柱形物体浸没在水中时，弹簧测力计的示数F （选填“>”“=”或“<”）7N；从物体接触水面到完全浸没的过程中，台秤的示数变化情况是 。
21．五代时期名士谭峭所著《化书》中，记载了照镜子时“影与形无异”的现象。关于平面镜成像的特点，小明进行了以下探究。
(1)该实验用玻璃板代替平面镜，是为了 ；
(2)如图1，实验时，将点燃的蜡烛A放在玻璃板前，把另一个相同的未点燃的蜡烛B放到玻璃板的另一侧，边移动、边观察。观察时，眼睛应该在如图2中 （选填“a”“b”“c”或“d”）处观察；
(3)改变蜡烛A的位置进行多次实验，将物和对应的像的位置连接起来，如图3所示，发现物和像的连线与镜面垂直，用刻度尺测得像和物到镜面的距离 （选填“相等”或“不相等”）；
(4)移去蜡烛B，在其原来位置上放一块光屏，光屏上无法呈现蜡烛的像，说明平面镜成的像是 （选填“虚”或“实”）像。
22．请完成下列填空。
(1)如图1，是四冲程汽油机的 冲程示意图。
(2)如图2，若保持拨动钢尺的力大小不变，逐渐增加钢尺伸出桌面的长度，听到声音的 （选填“音调”“响度”或“音色”）变低。
(3)如图3，该实验装置可以说明 （选填“发电机”或“电动机”）的工作原理。
(4)如图4，镍铬合金丝a、b的横截面积相同，接入电路的镍铬合金丝由a换成b后，小灯泡的亮度变亮，由此说明，其他条件相同时，导体长度越长，电阻越 。
23．在“探究通电螺线管周围磁场”的实验中。
(1)如图甲所示实验装置，小明在有机玻璃板上均匀的撒满细铁屑，闭合开关通电后，接下来的操作应该是 。这样做的目的是：使铁屑在玻璃板上跳动，减小它与玻璃板之间的摩擦，从而使铁屑在磁场力的作用下动起来，更好地显示磁场分布情况。铁屑的分布如图所示，图中A、B点相比， 点磁场较强。
(2)如图乙所示实验装置，小明闭合开关后，发现竖直悬挂的小铁球向右运动，小磁针的N极与通电螺线管的右端相互 ，请在图中标出小磁针的N极 ；将小铁球换成小铝球，闭合开关后，小铝球将 （选填“向右运动”“向左运动”或“保持静止”）；为了探究通电螺线管周围磁场强弱与电流大小是否有关，可在电路中串联一个 （填电学元件）；为了探究通电螺线管周围磁场方向与电流方向是否有关，写出一种操作方法： 。
五、计算题（每题8分，共16分）
24．荞麦是我国一种重要的粮食作物之一，具有耐旱、耐寒、抗病虫害等优点，是一种非常适合在山区和干旱地区种植的作物。小明家的晒粮场上有一堆荞麦，体积为6m3。为了估测这堆荞麦的质量，他进行了如下操作：找到一个质量可以忽略的500ml矿泉水瓶，把瓶中装满荞麦，测得质量约为425g。（忽略荞麦之间的空隙）求：
(1)荞麦的密度；
(2)这堆荞麦的总质量。
25．如图所示的电路中，电源电压为6V，R1和R2为定值电阻，已知。闭合开关S后，R2的功率为2.4W。求：
(1)通过电阻R1的电流；
(2)通过电阻R2的电流；
(3)整个电路100s内消耗的电能。
26．如图-1，是某款挂烫机的等效电路，R1为加热电阻，R2为待机状态保护电路的电阻，S为自动温控开关。将挂烫机接入电路，S在位置“1”，前端电热板被加热，电路中的电流为5.0A。当温度升到130℃时，S切换到位置“2”，挂烫机处于待机状态，电路中的电流为0.02A。当温度降到100℃时，S又回到位置“1”。
(1)求R1的阻值。
(2)求挂烫机待机状态的功率。
(3)如图-2，是某次熨烫过程中，电路的电流随时间变化的情况，求挂烫机0~50s产生的热量。
(4)如图-3，请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。
《2025年中考物理模拟练习卷-江苏省南京市适用》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 A A D B B D C B B B
1．A
【详解】物质是由分子、原子组成的，分子由原子构成，原子是由原子核和核外电子构成的，电子是最小的微粒，它围绕原子核旋转，因此空间尺度最小的是电子，故A符合题意，BCD不符合题意。
故选A。
2．A
【详解】为了在瓶盖上方附近，通过凸透镜观察到标本正立、放大的像，根据放大镜原理，物距应小于焦距，即瓶高h小于10cm，故A符合题意，BCD不符合题意。
故选A。
3．D
【详解】由图可知，网球弹起的高度逐渐减小，说明网球在弹跳的过程中需要克服摩擦和空气阻力做功，有一部分机械能转化为其他形式的能，所以，从位置A到位置D，网球的机械能是逐渐减小的，则图中所标记的四个位置中，网球的机械能最小的是点D。故ABC不符合题意，D符合题意。
故选D。
4．B
【详解】地铁正常行驶时，电能转化为机械能，应用是电风扇，列车到站前先停止供电，由于惯性，列车会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线运动，进而产生感应电流，即在该过程中消耗机械能，产生电能，故是将机械能转化为电能的过程，应用是动圈式话筒，故B符合题意，ACD不符合题意。
故选B。
5．B
【详解】ABC．根据物体的沉浮条件，小球在甲杯中沉底，则浮力小于重力，小球密度大于甲杯中液体的密度；小球在乙杯中漂浮，则浮力等于重力，小球密度小于乙杯中液体的密度。所以甲杯中液体的密度小于乙杯中液体的密度，小球在甲杯中受到的浮力小于在乙杯中受到的浮力，故AC错误，B正确；
D．小球静止后甲、乙两个相同的溢水杯中液体的深度相同，甲杯中液体的密度小于乙杯中液体的密度，根据可知甲杯内液体对杯底的压强小于乙杯内液体对杯底的压强，故D错误。
故选B。
6．D
【详解】雪花仅在这两个力的作用下从空中加速飘落的过程中，说明雪花受到的合力方向向下，即向下的重力大于阻力，则合力的大小为，故D符合题意，ABC不符合题意。
故选D。
7．C
【详解】“升调”和“降调”指改变声音的高低，即声音的音调；“声音特效”指改变声音的特色，即声音的音色，故C正确，ABD错误。
故选C。
8．B
【详解】A．由图可知，动滑轮有效绳子段数，绳子自由端移动的距离为
则绳子自由端移动的速度
故A错误；
B．有用功为
故B正确；
C．拉力做功为
则拉力做功的功率为
故C错误；
D．不计绳重和摩擦，动滑轮重力为
则若用此滑轮提升重500N的物体，滑轮的机械效率为
故D错误。
故选B。
9．B
【详解】发电机是利用电磁感应现象制成的。
A．通电后原来指向南北方向的小磁针发生了偏转，说明通电导体的周围存在磁场，故A不符合题意；
B．该实验装置是用于研究感应电流的实验，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，将机械能转化为电能，发电机就是应用了这一原理，故B符合题意；
C．通电后，导体在磁场中运动起来，说明了磁场对电流有力的作用，故C不符合题意；
D．通电后的电磁铁能够吸引铁钉，说明电流的周围存在磁场，利用的是电流的磁效应，探究的是电磁铁磁性的影响因素，故D不符合题意。
故选B。
10．B
【详解】A．由电路图可知，定值电阻R1、R2与滑动变阻器三者串联，电压表V1测R1、R2两端的电压，V2测R2与变阻器两端的电压，电流表测电路的电流。将滑动变阻器的滑片P从a端滑到b端，变阻器连入电路的电阻变大，由串联电路电阻的规律可知，电路的总电阻变大；由可知电路的电流变小，根据U=IR可知，电压表V1示数变小，R1两端的电压变小，由串联电路电压的规律可知，V2示数变大；电压表V1示数变化量等于R2和R1两端的电压变化量；根据串联电路的电压规律可知，电压表V2示数变化量等于R1两端的电压变化量，所以ΔU1＞ΔU2，故A正确，不符合题意；
BD．ΔU1等于R1、R2两端电压变化量，由欧姆定律得ΔU1=ΔU12=I(R1+R2)-I′(R1+R2)=(I-I′)(R1+R2)=ΔI(R1+R2)
故
所以ΔU1和ΔI的比值不变，ΔU1和ΔI的乘积为ΔU1·ΔI=ΔI(R1+R2)·ΔI=ΔI2(R1+R2)
由此可知ΔU1和ΔI的乘积是变化的，故B错误，符合题意，D正确，不符合题意；
C．将滑动变阻器的滑片P从a端滑到b端，变阻器连入电路的电阻变大，由串联电路电阻的规律可知，电路的总电阻变大；由可知电路的电流变小，由P=UI可知电路的总功率变小，故C正确，不符合题意。
故选B。
11． a 不可再生
【详解】[1]核反应堆主要利用下图a的过程，即核裂变获得能量。
[2]核能不能源源不断地获取，是一种不可再生能源。
12． 17.58 负
【详解】[1]图甲中，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与0.00cm对齐，右侧与17.58cm对齐，故物体的长度为17.58cm。
[2]毛皮摩擦过的橡胶棒带负电，带负电的橡胶棒靠近带电气球，发现气球被排斥，说明气球带负电。
13． 1.15×104 20
【详解】[1]0.5kg汽油完全燃烧放出的热量为Q=mq=0.5kg×4.6×107J/kg=2.3×107J
有用功为W=ηQ=30%×2.3×107J=6.9×106J
该汽油机的功率为
[2]由飞轮转速为2400r/min可知，飞轮1min转动2400圈，单缸四冲程汽油机的每个工作循环中，飞轮转动2圈，对外做功1次，因此，1min对外做功1200次，每秒对外做功次数为20次。
14． 有 有 有
【详解】①[1]将导线悬挂起来，将一个蹄形磁体缓慢靠近导线，发现导线向靠近磁体的方向发生了运动，说明导线中有电流通过，通电导线在磁场中受到了力的作用。
②[2]将细软导线缠绕在铁钉上，若铁钉某一端与蹄形磁体的某个磁极相互排斥，这说明此时的导线与铁钉相当于一个通电螺线管，所以导线中有电流。
③[3]如图-2，线框abcd与灵敏电流计相连，将②中做成的电磁铁快速插入线框内，若发现灵敏电流计指针摆动，这是电磁感应现象，导线中产生了感应电流。
15． 强 近视 凹透镜
【详解】[1][2][3][4]形成近视眼的原因是因为长时间近距离用眼，晶状体变厚，折光能力太强，使远处物体射来的光线会聚在视网膜的前方，为了使像刚好成在视网膜上，需要使入射光线发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正。作表示近视眼的成因的光路图如下：
16． 相互 减小 惯性
【详解】[1]“水火箭”向下喷水，对水施加一个向下的力，“水火箭”获得一个向上的升力，利用了物体间力的作用是相互的。
[2]“水火箭”飞出后，瓶内气体对外做功，温度降低，内能减小。
[3]一切物体都有保持其运动状态不变的性质，叫做惯性。“水火箭”离开地面后能继续往前飞，是因为它具有惯性，要保持其原来的运动状态。
17．7∶13
【详解】由图甲可知，两灯泡并联，电流表A2测量干路电流，电流表A1测量通过灯泡L2的电流，由于并联电路中，干路中的电流等于各支路电流之和，所以A1示数小于A2示数，比较图乙、丙可知：A1指针偏转角度较大，所以选择的是小量程，分度值为0.02A，则示数为I2=0.42A，即通过灯泡L2的电流为0.42A；而A2指针偏转角度较小，所以选择的是大量程0～3A，分度值为0.1A，示数为I=1.2A；所以通过灯泡L1的电流为I1=I-I2=1.2A-0.42A=0.78A
并联电路中各个支路的电压相等，则与的电阻之比
18．(1) 汽化 比热容
(2)酒精
【详解】（1）[1]液体的水吸热汽化形成气态的水蒸气。
[2]利用水来做冷凝剂，是因为水的比热容较大，与其他物质相比，质量相同时，升高相同的温度，水吸热的热量较多。
（2）酒精的沸点小于水的沸点，试管内的白酒（酒精和水的混合溶液）被加热后其中的酒精通过沸腾后大量汽化进入冷凝室A，再液化后通过导管流入容器，即可获得度数较高的白酒。
19．(1)
(2)
【详解】（1）开关要与火线相连，零线直接进入灯泡的螺旋套。如图：
（2）浮力的方向竖直向上，作用在重心处，作图如下：
20．(1)8
(2) 排开液体的体积 C、E
(3)不变
(4)8
(5) = 保持不变
【详解】（1）由图A可知，测力计分度值为0.2N，示数为8N，则圆柱形物体的重力为8N。
（2）[1]比较图A、B、C、D四次实验，物体排开液体的体积越大，测力计示数越小，根据可知物体所受浮力越大。
[2]为了探究物体所受浮力的大小与液体密度的关系，根据控制变量法，应只改变液体密度，所以应比较A、C、E三次实验；
（3）在图D步骤中，圆柱体浸没后向下移动但未触底的过程中，液体的密度和排开液体的体积不变，则物体所受浮力不变，根据浮力的产生原因可知其上下表面受到水的压力差不变。
（4）由A、C利用称重法可知圆柱形物体浸没在水中受到的浮力为
则圆柱形物体的体积为
则圆柱形物体的密度为
（5）[1]如图F所示，把装满水的溢水杯放到台秤上，再把该圆柱形物体浸没在水中时，圆柱形物体受到的浮力与C中相同，则弹簧测力计的示数与C中测力计示数相同，均为7N。
[2]根据称重法和阿基米德原理，溢水杯对台秤的压力为
所以从物体接触水面到完全浸没的过程中，溢水杯对台秤的压力保持不变，则台秤的示数保持不变。
21．(1)便于确定像的位置
(2)a
(3)相等
(4)虚
【详解】（1）玻璃板有透光性，既能成像，又能看见玻璃板后的物体，应选择平板玻璃来研究平面镜成像特点，这样做的目的是便于确定像的位置。
（2）平面镜成的像属于光的反射，如图1，实验时，将点燃的蜡烛A放在玻璃板前，蜡烛A的像成在玻璃板的后面，把另一个相同的未点燃的蜡烛B放到玻璃板的另一侧，边移动、边观察。观察时，眼睛应该在玻璃板的前面观察，在如图2中a处观察。
（3）改变蜡烛A的位置进行多次实验，将物和对应的像的位置连接起来，如图3所示，发现物和像的连线与镜面垂直，用刻度尺测得像和物到镜面的距离，可以得到像和物体到平面镜的距离相等。
（4）虚像不能成在光屏上，移去蜡烛B，在其原来位置上放一块光屏，光屏上无法呈现蜡烛的像，说明平面镜成的像是虚像。
22．(1)压缩
(2)音调
(3)电动机
(4)大
【详解】（1）图中进气门和排气门均关闭，活塞向上运动，此为压缩冲程，机械能转化为内能。
（2）保持拨动钢尺的力大小不变，逐渐增加钢尺伸出桌面的长度，尺子振动频率变低，音调降低，故为音调发生改变。
（3）图3中有电源，通电导体在磁场中受到力的作用，可以说明电动机的工作原理。
（4）由题可知材料一定，横截面积一定，接入电路的镍铬合金丝由a换成b后，小灯泡的亮度变亮，即合金丝的电阻减小，这说明其他条件相同时，导体长度越长，电阻越大。
23．(1) 轻敲玻璃板 A
(2) 吸引 保持静止 滑动变阻器 电池的正负极对调
【详解】（1）[1]如图甲所示，在有机玻璃板上均匀的撒满细铁屑，闭合开关通电后，应该是轻敲玻璃板，使铁屑在玻璃板上跳动，减小它与玻璃板之间的摩擦，从而使铁屑在磁场力的作用下动起来，更好地显示磁场分布情况。
[2]图甲用来模拟通电螺线管的磁场分布，由铁屑的分布图可知，图中A、B点相比，A点的铁屑分布较密，说明A点的磁场较强。
（2）[1][2]如图乙所示，闭合开关后，通电螺线管产生磁场，小铁球被螺线管吸引，竖直悬挂的小铁球向右运动；乙图中，螺线管的电流从右端流入左端流出，由安培定则可知，螺线管的右端为S极，由异名磁极相互吸引可知，小磁针的N极与通电螺线管的右端相互吸引，小磁针的左端为N极，如图所示：
[3]铝不能被磁铁吸引，将小铁球换成小铝球，闭合开关后，不能被螺线管吸引，小铝球将保持静止。
[4]要想探究通电螺线管周围磁场强弱与电流大小是否有关，可在电路中串联一个滑动变阻器，用来改变电路中电流的大小。
[5]要想探究通电螺线管周围磁场方向与电流方向是否有关，可以改变电路中电流的方向，可以将电池的正负极对调。
24．(1)0.85×103kg/m3
(2)5.1×103kg
【详解】（1）矿泉水瓶中荞麦的体积为
荞麦的密度为
（2）这堆荞麦的总质量为
25．(1)0.6A
(2)0.4A
(3)600J
【详解】（1）闭合开关S后，两电阻并联，根据并联电路电压的特点和欧姆定律可知，通过R1的电流
（2）通过R2的电流
（3）电路总电流为
通电100s，电路消耗的总电能
26．(1)
(2)4.4W
(3)
(4)节约用电，防止烫伤
【详解】（1）当S在位置“1”时，R1接入电路，电路中的电流为5.0A，此时为加热档，R1的阻值
（2）当S在位置“2”时，R2接入电路，挂烫机处于待机状态，则挂烫机待机状态的功率P待机=UI2=220V×0.02A=4.4W
（3）挂烫机加热状态时的功率P加热=UI1=220V×5A=1100W
挂烫机0~50s消耗的电能W=P加热t加热+P待机t待机=1100W×30s+4.4W×20s=33088J
（4）从使用安全或节能的角度，设计的提示语可以为：①通电即加热，请注意防烫；②使用完请及时拔掉插头；③高温蒸汽，请勿对人；④切勿用手触碰电热板；⑤使用时请勿离人；⑥使用时请勿覆盖等。
