2025年 4月嘉兴市高三教学测试
技术试题卷
第一部分 信息技术（共 50分）
1.【2025年 4月嘉兴二模信息技术第 1题】
阅读下列材料，回答第 1至 2题：
某社区“健康生活”服务平台通过健康监测手环采集了社区居民的心率、运动、睡眠等数据，并结合社区医
院电子病历、线上健康课程等资源，提供个性化健康报告。平台需实名注册，数据加密后存储于本地服务器，并
通过社区 APP 与居民共享分析结果。
1. 下列关于该服务平台中数据与信息的说法，不．正．确．的是
A. 手环采集的睡眠时长是数据
B. 该服务平台只能管理结构化数据
C. 平台提供的个性化健康报告内容属于信息
D. 提供的个性化报告体现了信息的可加工处理性
【答案】B
【解析提供】 信息解析组
【解析】（本题考查数据与信息）
该平台采集心率、运动、睡眠等数据，并结合电子病历、线上课程等资源提供个性化健康报告，不仅有结构化也
有非结构化数据
2.【2025年 4月嘉兴二模信息技术第 2题】
2. 下列有关信息安全与防护的做法，不．合．理．的是
A. 用户注册时进行实名认证 B. 健康数据存储时进行加密处理
C. 为平台所有用户设置相同权限 D. 采用数字和字符相结合的方式设置密码
【答案】C
【解析提供】 信息解析组
【解析】（本题考查信息安全）
为平台所有用户设置相同权限存在安全隐患，不利于数据安全
3.【2025年 4月嘉兴二模信息技术第 3题】
3. DeepSeek是一种强大的人工智能工具，基于大规模预训练语言模型构建，融合了自然语言处理（NLP）、深度
学习、强化学习、知识图谱等技术，广泛应用于各个行业。下列关于 DeepSeek的说法正确的是
A. DeepSeek属于领域人工智能 B. 强化学习采用了符号主义人工智能方法
C. DeepSeek给出的结论一定是正确可靠的 D. 深度学习采用了数据驱动的人工智能方法
【答案】D
【解析提供】 信息解析组
【解析】（本题考查人工智能）
A错误，Deepseek属于通用人工智能，并非特定领域的人工；B错误，强化学习采用了行为主义人工智能方法；
C错误，人工智能给出的结论受训练数据和算法的影响，不一定完全正确
4.【2025年 4月嘉兴二模信息技术第 4题】
阅读下列材料，回答第 4至 6题：
某中学搭建了一套智慧校园管理系统，功能包括：学生考勤（人脸识别门禁）、课程表同步、食堂消费（校
园卡刷卡支付）、健康监测（教室智能座椅采集坐姿数据）。系统采用 B/S 架构，数据存储于校内服务器，家长
可远程查看学生考勤和消费记录。
4. 在智慧校园管理系统中,“课程表同步”功能实现的关键在于
A. 服务器硬件提供存储空间 B. 管理系统能实时更新数据
C. 学生手动上传课程表文件 D. 家长定期刷新浏览器页面
【答案】B
【解析提供】 信息解析组
【解析】（本题考查信息系统）
要保证教师、学生、家长等终端获取的数据是最新的，管理系统需要实时或更新数据推送到各个终端，因此实时
更新数据是关键
5.【2025年 4月嘉兴二模信息技术第 5题】
5. 下列关于该系统软硬件的说法，正确的是
A. 健康监测功能完全通过软件算法实现
B. 人脸识别的计算过程由门禁设备独立完成
C. 家长可通过浏览器查看学生考勤和消费记录
D. 学生的校园卡存储了学生的个人信息和消费记录
【答案】C
【解析提供】 信息解析组
【解析】（本题考查信息系统软件硬件）
A错误，健康监测功能需要由智能座椅采集坐姿数据，再由软件算法分析，因此需要软件硬件相结合实现；B错
误，人脸识别的计算过程由服务器完成；D错误，学生的个人信息和消费记录储存在服务器中
6.【2025年 4月嘉兴二模信息技术第 6题】
6. 该系统中家长能远程访问数据，主要依赖的是
A. 校内服务器接入因特网 B. 食堂刷卡机直接连接因特网
C. 校内局域网覆盖所有家长设备 D. 教室智能座椅内置 5G通信模块
【答案】A
【解析提供】 信息解析组
【解析】（本题考查网络）
家长与学校处于不同的网络，要实现远程访问数据，校园服务器服务器必须接入因特网，家长才可通过浏览器或
APP远程访问数据；B错误，刷卡机需要将消费数据传至互联网即可，接入校园网络即可，无需接入互联网；C
错误，校园局域网无法覆盖所有家长设备；D错误，智能座椅内置通信模块可将坐姿数据能上传至校园服务器，
但与家长无关
7.【2025年 4月嘉兴二模信息技术第 7题】
7. 某算法的流程图如第 7题图所示，其中 a的初始值为[2,5,4,9,3]，则执行该部分
流程后，下列说法正确的是
A. 该算法的循环次数为 4次
B. 程序运行结束，j的值为 0
C. 该算法实现了对数组 a中数据的升序排序
D. 语句“a[j+1]←k”修改为“a[j+1]←a[i]”不影响当前输出结果
【答案】B
【解析提供 1】 信息解析组
【解析】（本题考查流程图与插入排序）
该流程图实现将尾值 3从后往前比较，插入到比 3小的数值后。A项循环共执行 3次，依次将 9、4、5往后移动
一位；B项 a[0]>k不成立，结束循环时 j=0；C项从后往前找到第一个比尾值小的数，并插入，尾值前的数据并
不保证有序，无法实现所有数据的排序；D项 i的值为 4，循环前 a[4]=3，但循环结束后 a[4]=9。
【解析提供 2】 信息解析组
【解析】（本题考查流程图阅读，涉及插入排序知识点）
本题算法，是将列表 a的最后一个 3存入变量 k，然后将 k逆序跟列表 a倒数第二个数开始，如何 k小，则把 a[j]
移到 a[j + 1]位置上去，直到 k更大，或者 a遍历完。
A选项错误，因为 3 < 9，3 < 4 , 3 < 5 ,只进行了 3次循环。
B选项正确。
C选项错误，由于只是 a的最后一个元素依次跟前面元素（2，5，4，9 无序状态）比较，形式上插入排序的一
遍处理过程，并不能是数组 a中的数据完成升序排序。
D选项错误，因为 3 < 9 则 9 会移动到 a[4] 的位置覆盖原来位置的 3，因此若修改为 a[j + 1] = a[i]，输出结
果会不同。
8.【2025年 4月嘉兴二模信息技术第 8题】
8. 队列 Q从队首到队尾的元素依次为 5、2、7、3、6，栈 S初始为空。约定：若栈为空或者队首元素小于栈顶
元素，那么队首元素出队并入栈；否则，将栈内所有小于队首元素的元素依次出栈并入队，然后将队首元素
出队并入栈。反复执行上述操作，直到队列为空。最终，栈 S中从栈顶到栈底的元素依次为
A. 2、3、5、6、7 B. 7、6、5、3、2 C. 7、6、5、2、3 D. 5、2、7、3、6
【答案】A
【解析提供 1】 信息解析组
【解析】（本题考查队列与栈的基本操作）
该算法实现从栈底到栈顶的降序排列，需注意问题问的是栈顶到栈底的元素，应为升序，故 A项正确。
【解析提供 2】 信息解析组
【解析】（本题考查数据机构队列和栈的相关知识点）
队列 Q：5，2，7，3，6
栈 s：空
操作：①栈空 或 队首 < 栈顶 ：队首元素出队，入栈
②栈不空 同时 队首 >= 栈顶 ：栈内小于队首元素出栈并入队
③队首元素出队并入栈
先简单模拟几个数据：
1.元素 5出队，入栈。队列 Q：2736 ,栈 s：5
2.元素 2出队，2 >= 5 不成立。队列 Q：736，栈 s：52
3.元素 7出队，7> = 2 ， 7 >= 5成立，队列 Q：3625，栈 s：7
可以看出，最终栈底到栈顶会是降序排序。那么题目是栈顶到栈底的元素顺序，所以是升序排序。答案为 A。
9.【2025年 4月嘉兴二模信息技术第 9题】
9. 已知一棵完全二叉树有 10个叶子节点，下列说法正确的是
A. 该完全二叉树的高度可能为 4
B. 该完全二叉树的形态唯一确定
C. 该完全二叉树度为 1的节点最多只能有 1个
D. 该完全二叉树除了叶子节点外，其他节点的度都是 2
【答案】C
【解析提供 1】 信息解析组
【解析】（本题考查二叉树）
任意二叉树，度为 0 的节点个数=度为 2 的节点个数+1，完全二叉树度为 1 的节点有可能是 0 有可能是 1，
n0+n1+n2=10+（0或 1）+9=19或 20，该完全二叉树的高度至少为 5，故 A项不正确；完全二叉树的叶子节点为
10，这 10个叶子节点可能出现在最后两层，无法确定在这两层的分布情况，故 B项不正确；完全二叉树除叶子
节点和度为 2的节点外，还有可能存在一个度为 1的节点，故 D项不正确。
【解析提供 2】 信息解析组
【解析】（本题考查二叉树相关知识点）
A选项错误，若高度为 4，最后一层即便是全满，也只有 8个叶子节点。
B选项错误，N可能是 19或 20，最后一层节点数为是 4或 5，形态不唯一确定。
C选项正确。
D选项错误，N为偶数时（20），存在一个度为 1的节点，因此非叶子节点的度不全为 2。

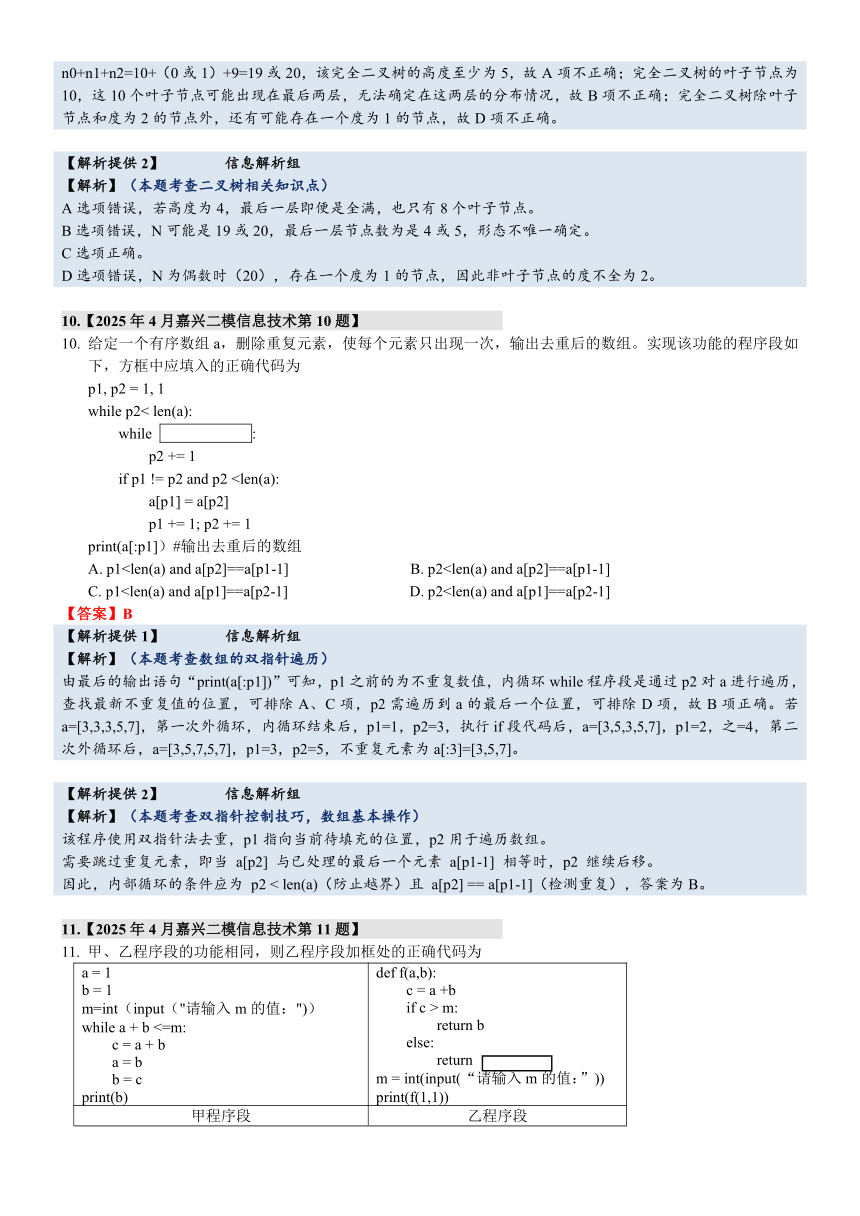

10.【2025年 4月嘉兴二模信息技术第 10题】
10. 给定一个有序数组 a，删除重复元素，使每个元素只出现一次，输出去重后的数组。实现该功能的程序段如
下，方框中应填入的正确代码为
p1, p2 = 1, 1
while p2< len(a):
while :
p2 += 1
if p1 != p2 and p2 a[p1] = a[p2]
p1 += 1; p2 += 1
print(a[:p1]）#输出去重后的数组
A. p1C. p1【答案】B
【解析提供 1】 信息解析组
【解析】（本题考查数组的双指针遍历）
由最后的输出语句“print(a[:p1])”可知，p1之前的为不重复数值，内循环 while程序段是通过 p2对 a进行遍历，
查找最新不重复值的位置，可排除 A、C 项，p2 需遍历到 a 的最后一个位置，可排除 D 项，故 B 项正确。若
a=[3,3,3,5,7]，第一次外循环，内循环结束后，p1=1，p2=3，执行 if段代码后，a=[3,5,3,5,7]，p1=2，之=4，第二
次外循环后，a=[3,5,7,5,7]，p1=3，p2=5，不重复元素为 a[:3]=[3,5,7]。
【解析提供 2】 信息解析组
【解析】（本题考查双指针控制技巧，数组基本操作）
该程序使用双指针法去重，p1指向当前待填充的位置，p2用于遍历数组。
需要跳过重复元素，即当 a[p2] 与已处理的最后一个元素 a[p1-1] 相等时，p2 继续后移。
因此，内部循环的条件应为 p2 < len(a)（防止越界）且 a[p2] == a[p1-1]（检测重复），答案为 B。
11.【2025年 4月嘉兴二模信息技术第 11题】
11. 甲、乙程序段的功能相同，则乙程序段加框处的正确代码为
a = 1 def f(a,b):
b = 1 c = a +b
m=int（input（"请输入 m的值：")） if c > m:
while a + b <=m: return b
c = a + b else:
a = b return
b = c m = int(input(“请输入 m的值：”))
print(b) print(f(1,1))
甲程序段 乙程序段
A. f(b, c) B. f (a, b) C. f(a, c) D. f(c, b)
【答案】A
【解析提供 1】 信息解析组
【解析】（本题考查迭代与递归）
甲程序段为求斐波纳契数列小于等于 m 的最后一项，若 m=10，则序列依次为 1,1,2,3,5,8，最后输出 8。递归函
数通过不断将函数中的两个参数相加，得到最后小于等于 m的最后一项，下一次相加的两个数为 b、c，且前后
次序不能更改，b在前，c在后，故 A项正确。
【解析提供 2】 信息解析组
【解析】（本题考查迭代和递归技巧的简单应用）
甲程序段逻辑：
初始化 a = 1，b = 1，循环中不断更新 a和 b：
c = a + b（新的斐波那契数）
a = b（旧 b赋值给新 a）
b = c（新 c赋值给新 b）
最终输出最后一个不超 m的 b值。
乙程序段逻辑：
函数 f(a, b) 计算 c = a + b。若 c > m，返回当前 b；否则递归调用自身。
递归参数需匹配甲的更新逻辑：甲的 a 变为旧 b，b 变为新 c，因此递归参数应为 f(b, c)。答案为 A。

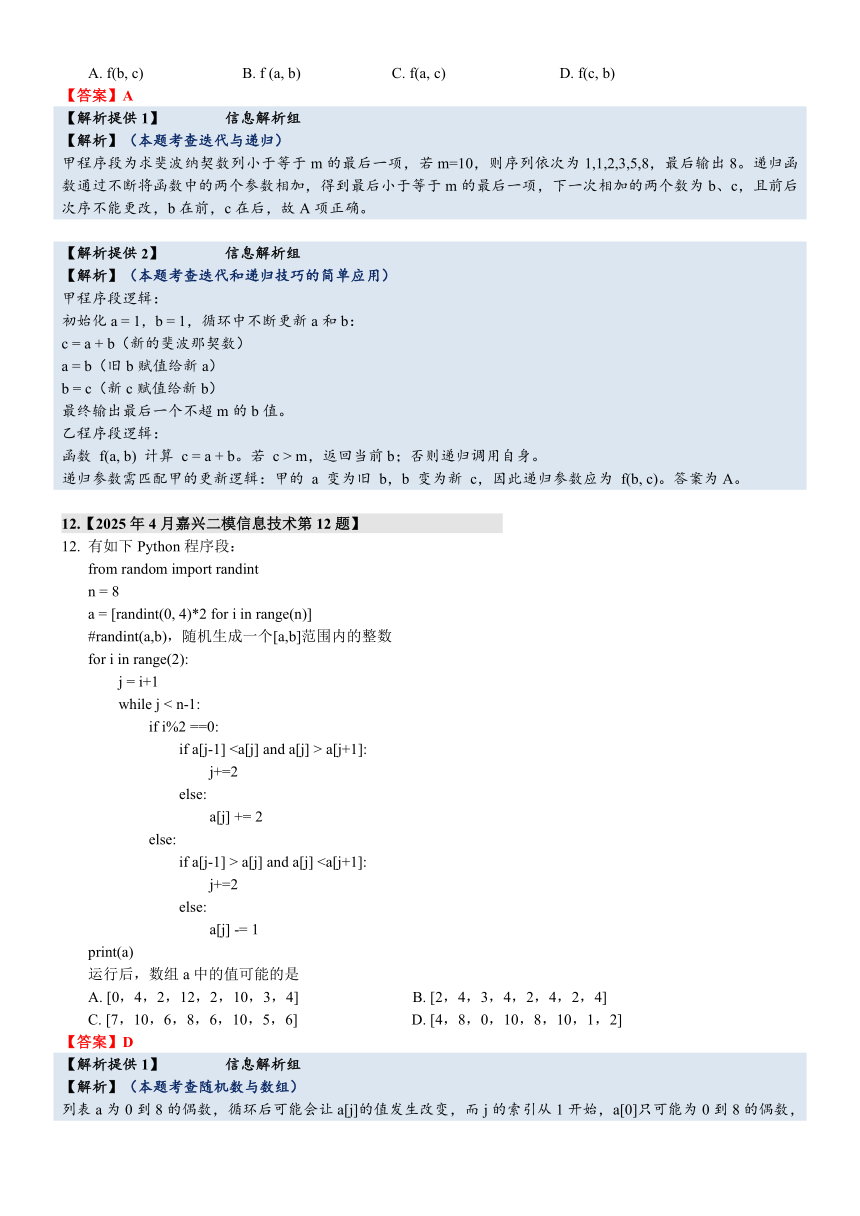

12.【2025年 4月嘉兴二模信息技术第 12题】
12. 有如下 Python程序段：
from random import randint
n = 8
a = [randint(0, 4)*2 for i in range(n)]
#randint(a,b)，随机生成一个[a,b]范围内的整数
for i in range(2):
j = i+1
while j < n-1:
if i%2 ==0:
if a[j-1] a[j+1]:
j+=2
else:
a[j] += 2
else:
if a[j-1] > a[j] and a[j] j+=2
else:
a[j] -= 1
print(a)
运行后，数组 a中的值可能的是
A. [0，4，2，12，2，10，3，4] B. [2，4，3，4，2，4，2，4]
C. [7，10，6，8，6，10，5，6] D. [4，8，0，10，8，10，1，2]
【答案】D
【解析提供 1】 信息解析组
【解析】（本题考查随机数与数组）
列表 a为 0到 8的偶数，循环后可能会让 a[j]的值发生改变，而 j的索引从 1开始，a[0]只可能为 0到 8的偶数，
故可排除 C项；i=0时，索引 j的值比前后两个值都大时 j才能往后，否则加 2，故 a[1]、a[3]、a[5]为 0到 10的
偶数且比前后两个值都大，A项中 a[3]=12，故可排除 A项；i=1时，索引 j的值比前后两个值都小时 j才能往后，
否则减 1，故 a[2]、a[4]、a[6]为-1到 8且比前后两个值都小，此条件 B、D项都满足，可考虑奇数值，B项中 a[2]=3
在执行减 1前 a[2]=4，若 a[2]=4则之前 i=0 时，就不满足 a[1]比两边小的条件，故可排除 B项。
【解析提供 2】 信息解析组
【解析】（本题考查随机数生成，数组元素在复杂条件下重新赋值的可能性情况）
本题主要逻辑：ｉ的取值为 0或１
当ｉ取 0时，判断 1，3，5，7位置元素是否要执行+2的操作
当ｉ取 1时，判断 2，4，6位置元素是否要执行-1的操作
首先可以将 C选项排除，因为 j能取 1或 2，a［0］不可能为 7。a初值只可能是 0，2，4，6，8
其次将 A排除，a［3］为 12，由于最大是 8，不可能加两次 2变成 12
再看 B选项，a［4］为 2，前后是 4，符合条件要减１，因此矛盾了。B选项也不可能。
D选项可能，a［7］初值是 2，因为不符合条件，所以-1变成 1。
因此答案为 D。
13.【2025年 4月嘉兴二模信息技术第 13题】
13. 某款无人机具备自动返航功能，当满足以下在一条件时无人机自动返航：①信号连续丢失达 3秒，②电量低
于 20%，③距起点超出 200米。无人机启动后，每隔 1秒自动采集 1次自动返航的条件数据，格式记为[a,b,c]，
其中 a为信号是否丢失，b为电量，c为距起点距离。如[1,0.55,125]表示没有丢失信号（1为没丢失，0为丢
失），电量 55%，距起点 125米。某次无人机飞行的数据下载至文本文件，编程分析无人机返航的时间及原
因。请回答下列问题：
（1）某次飞行数据中，无人机的初始状态正常，从第 1秒开始采集的数据依次为：
[[1,0.28,5]，[1,0.26,12]，[0,0.23,20]，[0,0.19,30]，[0,0.17,40],
[1,0.15,45],…]，无人机从第 ▲ 秒开始返航。
（2）实现上述功能的部分 Python程序如下，请在划线处填入合适的代码。
#读取文本文件，飞行数据存入列表 data中，代码略
reasons=["信号连续丢失达 3秒，"电量不足 20%"，"距起点超出 200米"]
r = -1
j = 0
b = [1,1,1]
for i in range(len(data)):
①
j=(j+1)%3
if b[0] +b[1] +b[2] == 0:
r=0
break
if data[i][1] < 0.2 or ② :
if data[i][1]<0.2:
r=1
else:
r=2
break
if r !=-1:
print("无人机在第"，i+1，"秒，因为"， ③ ，"自动返航。")
else:
print("本次飞行，无人机没有自动返航。")
【答案】
（1）4 （1分）
（2）① b[j] = data[i][0] （2分）
② data[i][2] > 200 （2分）
③ reasons[r] （2分）
【解析提供】 信息解析组
【解析】（本题考查枚举算计，数组）
（1）根据题意数组[0,0,1,2,1,0,1,0,2,1,1,0],在索引 0，索引 5，索引 7，索引 11开启喷灌装置，一个 4个。
（2）while True:
# 定期测量编号为 0~m-1的各块地的水量值，依次存入 a[0]～a[m-1]
i = 0 # 初始化变量 i，表示当前正在检查的地块编号
while i < m: # 遍历所有地块，直到 i达到 m（地块总数）
if ① a[i]==0 : # 判断当前地块的水量是否等于 0（
# 开启灌溉装置，代码略
if i == 0: # 如果是第一块地（左边没有相邻地块）
a[i + 1] += 1 # 只增加右边相邻地块的水量
elif i a[i - 1] += 1 # 增加左边相邻地块的水量
a[i + 1] += 1 # 增加右边相邻地块的水量
else: # 如果是最后一个地块
a[i - 1] += 1
② a[i] += 2 # 当前地块水量增加 2
# 关闭喷灌装置，代码略
i = i + 2 # 跳过下一个地块，因为下一个地块可能已经被当前喷灌操作影响了水量
else:
③ i += 1 # 如果当前地块水量不小于 1，继续检查下一个地块
14.【2025年 4月嘉兴二模信息技术第 14题】
14. 某小区“噪声检测系统”在 5个区域分别安装了 1个声音传感器，并通过 5G信号连接在同 1个智能终端上。
传感器每隔 1分钟采集一次噪声数据，智能终端通过网络将采集的噪声数据发送到服务器并保存到数据库，
服务器根据数据判断噪声是否超标（大于 55分贝），若噪声超标，则通过智能终端控制报警器报警。工作人
员可通过浏览器查询历史噪声数据。请回答下列问题：
（1）以下可由智能终端完成的是 ▲ （单选，填字母：A.将采集到的数据保存到数据库/B.处理浏览器的
访问请求／C.设置数据采集时间间隔）
（2）已知智能终端初始化语句为：uart.init（baudrate=9600，bits=8，parity=None，stop=1，tx=pin1，rx=pin2)，
则 IoT模块的 RX引脚连接智能终端的 ▲ （单选，填字母：A.pin0/B.pin1/C.pin2）引脚。
（3）下列关于该系统的说法，正确的有 ▲ （多选，填字母）。（注：全部选对得 2分，选对但不全的得 1
分，不选或有错的得 0分）
A. 智能终端和服务器之间的通信是单向的
B. 传感器和智能终端可以通过无线方式通信
C. 报警器通过互联网直接接收服务器的控制信号
D. 可通过设置传感器编号区分噪声数据所在的区域
（4）为了检测小区的空气质量，可对已有系统进行功能扩充，请提供一种解决方案（从添加硬件和增加系
统功能两个角度简要阐述）。
（5）将系统中 2024年的数据导出到 data，xlsx中，部分数据如第 14题图 a所示。现要统计 2024年区域 3
出现噪声报警天数最多的 4个月，并根据分析结果绘制柱形图（如图 c所示）
月份 噪声
0 01 8
7 12 6
2 03 5
4 05 4
第 14题图 a 第 14题图 b 第 14题图 c
实现上述功能的部分 Python程序如下，请选择合适的代码填入划线处（填字母）。
#导入模块和图表字体设置，代码略
df =pd.read_excel("data.xlsx")
df1=df[df["区域"]==3]
df1 = ①
df1 = ②
df1["月份"]=""
for i in df1.index:
df1.at[i,"月份"]=df1.at[i,"日期"][5:7]
df1 = ③
df1 = ④
print(df1) #显示结果如第 14题图 b所示
plt.bar(df1.月份，df1.噪声，label="天数")
#设置绘图参数，并显示如图 c所示的柱形图，代码略
①②③④处可选代码有：
A. df1.sort_values("噪声",ascending=False).head(4)
B. df1.sort_values("噪声").tail(4)
C. df1[df1["噪声"]>55]
D. df1.groupby("月份",as_index=False).噪声.sum()
E. df1.groupby("月份",as_index=False).噪声.count()
F. df1.groupby("区域",as_index=False).count()
G. df1.groupby("日期",as_index=False).count()
【答案】
（1）C （1分）
（2）B （1分）
（3）BD （2分）
（4）传感器包括 SO2、NO2、PM10、PM2.5、CO、O3等传感器，功能需要与传感器类型自洽。（2分）
（5）①C （1分）
②G （1分）
③E （1分）
④A （1分）
【解析提供】 信息解析组
【解析】（本题考查信息系统综合）
（1）将采集到的数据保存到数据库和处理浏览器的访问请求由服务器完成。 设置数据采集时间间隔由智能终端
完成
（2）IOT模块中的 RX和 TX与智能终端的发送和接收模块两者是反接的。因此在智能终端设置中的 tx=pin1来
连接 IOT模块的 RX引脚
（3）A.智能终端和服务器之间的通信是双向的。C.报警器是执行器，其与智能终端进行连接。
（4）各种气体传感器都可以，功能与传感器要匹配。
（5）由题干可知，要的最终结果是 2024年区域 3出现噪声报警天数最多的 4个月。已经筛选了区域 3，①筛选
有报警的数据。分贝数大于 55.②一天中只要出现过报警只能算是报警一次，将相同日期合并，同一日期合
并后，一天占一行。③前者将日期中的月份已经提取出来，将月份进行合并，一行算一天，统计每一个月
份中，有多少天报警。④筛选前 4行结果。
15.【2025年 4月嘉兴二模信息技术第 15题】
15. 自动灌溉系统。某果园按水果种类分为 m个园区（编号为 1~m），园内共有 n个蓄水池（编号为 1~n）。系统
首先通过湿度传感器采集的数据计算各园区需要的用水量（单位：m3），然后对各个园区进行灌溉（假设水
量充足）。灌溉规则如下：
①按园区的编号顺序依次给每个园区进行灌溉。
②优先使用蓄水量最多的水池，如果该水池中的水量不足，则用完该池水后，使用剩下的蓄水量最多的水池，
直到完成所有园区的灌溉。
③如果蓄水量最多的水池有多个，则．优．先．使．用．编．号．小．的水池。
例如，共有 3 个蓄水池和 2个园区，各蓄水池的水量依次为 20、35、30，2个园区所需的水量依次为 47、
25，则 1号园区用水依次使用的水池是 2号 35m3和 3号 12 m3，2号园区用水依次使用的水池是 1号 20 m3和 3
号 5 m3，完成灌溉后，3号水池剩余水量为 13 m3。
程序运行界面如第 15题图所示。请回答下列问题。
1号园区使用的蓄水池编号为：2,3
2号园区使用的蓄水池编号为：1,3
有剩余水量的蓄水池信息如下：
3号蓄水池剩余水量为：13
第 15题图
（1）若果园有 5 个蓄水池和 4个园区，蓄水池（编号为 1~5）的蓄水量依次为 50、35、28、45、16，园区
（编号为 1~4）所需的水量依次为 80、15、30、10，则 3号园区使用的蓄水池编号依次为 ▲ 。
（2）编写 sort函数，功能为按蓄水池水量从高到低排序。加框处的代码有错，请改正。
def sort(lst) :
n = len(lst)
for i in range(n-1):
for j in range(1,n-i):
if lst[i]>lst[j-1]:
lst[j],lst[j-1]=lst[j-1],lst[j]
return lst
（3）编写 adjust函数，功能为调整头节点位置，使链表维持降序序列，并返回调整后的链表头指针。请在
划线处填入合适的代码。
def adjust (head) :
p= head
q = lnk[p][2]
while q != -1 and lnk[q][1] > lnk[head][1]:
p=q
q = lnk[q][2]
if p != head:
lnk[head][2] = lnk[p][2]
lnk[p][2] = head
head = tmp
return head
（4）实现园区自动浇灌过程的 Python程序如下，请在划线处填入合适的代码。
#读取蓄水池编号和水量数据存入列表 pool中
#格式如：[[1,50],[2,35],[3,28],[4,45],[5,16]]，代码略
#读取园区所需的水量存入列表 park，如 park=[80,15,30,10]，代码略
n = len(pool)
m = len(park)
lnk = sort(pool)
for i in range(n):
lnk[i].append(i+1) #为 lnk[i]追加一个元素 i+1
lnk[i][2] =-1
head = 0
for i in range(m):
num = park[i]
poolcode = ""
q = head
while ① :
num- = lnk[q][1]
poolcode += str(lnk[q][0])+ ","
q = lnk[q][2]
head =q
if lnk[q][1]>num:
poolcode += str(lnk[q][0]) + ","
print(i+1,'号园区使用的蓄水池编号为：',poolcode[:-1])
②
if lnk[q][2] != -1:
head = adjust(q)
③
if head == -1:
print("有剩余水量的蓄水池编号及水量：无")
else:
print("有剩余水量的蓄水池信息如下：")
while p != -1:
print(lnk[p][0],"号蓄水池剩余水量为：",lnk[p][1])
p = lnk[p][2]
【答案】
（1）3，2 （1分）
（2）lst[j][1]>lst[j-1][1] （1分）
（3）tmp=lnk[head][2] （2分）
（4）① q!=-1 and lnk[q][1]<=num写对 1个条件得 1分 （2分）
② lnk[q][1]-=num （2分）
③ p=head （1分）
【解析提供】 信息解析组
【解析】（本题考查冒泡排序、链表的综合应用）
第（1）小题，考查题意理解。
结合题干给出的灌溉规则分析如下：
各蓄水池初始蓄水量如下：
蓄水池编号 1 2 3 4 5
蓄水量 50 35 28 45 16
①1号园区所需水量为 80，优先使用当前蓄水量最多的 1号水池，用完 1号水池后，使用剩下的蓄水量最多的 4
号水池，完成 1号园区灌溉后各蓄水池蓄水量更新如下：
蓄水池编号 1 2 3 4 5
蓄水量 50-50=0 35 28 45-30=15 16
②2号园区所需水量为 15，优先使用当前蓄水量最多的 2号水池，完成灌溉后各蓄水池蓄水量更新如下：
蓄水池编号 1 2 3 4 5
蓄水量 0 35-15=20 28 15 16
③3号园区所需水量为 30，优先使用当前蓄水量最多的 3号水池，用完 3号水池后，使用剩下的蓄水量最多的 2
号水池，完成灌溉后各蓄水池蓄水量更新如下：
蓄水池编号 1 2 3 4 5
蓄水量 0 20-2=18 28-28=0 15 16
综合上述分析可知，3号园区使用的蓄水池编号依次为 3,2。
第（2）小题，考查冒泡排序。
分析排序对象 lst的存储结构可知，列表中每个数据元素依次存储蓄水池编号和水量数据，要按蓄水池水量从高
到低排序需要将排序关键字改为水量数据，故加框处代码应修改为 lst[j][1]>lst[j-1][1]。
第（3）小题，考查链表节点插入及删除等操作。
函数功能为调整头节点位置，使链表维持降序序列。若在遍历的比较过程中找到了头节点的插入位置，则需要完
成头节点的新位置的插入、更新头节点相关操作，部分程序分析如下：
tmp=lnk[head][2] #原头节点的后继节点为新头节点，用 tmp变量预存其位置
lnk[head][2]=lnk[p][2]
lnk[p][2]=head #将头节点插入至 p 和 q 之间
head=tmp #更新头节点位置
第（4）小题，考查链表的综合应用。
部分程序分析如下：
for i in range(m): #遍历待灌溉的各个园区
num=park[i] #获取当前遍历园区所需水量数据
poolcode=""
q=head #读取表头位置
while num>=lnk[q][1] and q!=-1: #若当前园区所需水量大于等于当前蓄水池水量
num-=lnk[q][1] #更新剩余所需水量
poolcode+=str(lnk[q][0])+"," #记录水池编号
q=lnk[q][2]
head=q #读取表头位置
if lnk[q][1]>num: #若水池水量大于剩余所需水量
poolcode+=str(lnk[q][0])+"," #记录水池编号
print(i+1,"号园区使用的蓄水池编号为：",poolcode[:-1])
lnk[q][1]-=num #更新水池剩余水量
if lnk[q][2]!=-1: #若水池非尾节点，即水量最少的水池节点
head=adjust(q) #维护链表降序，更新头节点
p=head #读取表头位置，根据表头 head的值分情况进行处理结果的输出
if head==-1:
print("有剩余水量的蓄水池编号及水量：无")
else:
print("有剩余水量的蓄水池信息如下：")
while p!=-1:
print(lnk[p][0],"号蓄水池剩余水量为：",lnk[p][1])
p=lnk[p][2]
【解析提供 2】 信息解析组
【解析】（本题考查冒泡排序，链表综合应用）
（1）各园区使用的蓄水池以及蓄水池变化如下表：
依次使用的蓄水池编号 更新后蓄水池水量
初始 [50,35,28,45,16]
园区 1：80 1,4 [0,35,28,15,16]
园区 2：15 2 [0,20,28,15,16]
园区 3：30 3,2 [0,18,0,15,16]
（2）本题考察冒泡排序，sort函数功能为按蓄水池水量降序排序，但程序并未给出 lst列表的结构，需要从主程
序中确认。lst[i]包括蓄水池编号和剩余水量两项，故代码加框处需要修改为 lst[j][1]>lst[j-1][1].
（3）adjust函数用于调整头节点的位置。由于链表头节点的蓄水池水量被消耗了一部分，使得链表不满足按照
水量降序排序。函数的先执行 while 循环，找头节点需要插入的位置（p节点和 q节点之间）。
若 p!=head，则说明需要更新头节点的位置，如下图例所示，代码已给出的部分已经将头节点(data1)插入到
p节点(data4)和 q节点(data5)之间，头指针需要更新到 data2(即 temp)功能才完整，故 temp=lnk[head][2]
（4）①代码初始化部分，将蓄水池根据水量降序排序(调用 sort函数)，并将排序后的蓄水池连接成链表 lnk。程
序进入遍历园区 for循环，num = park[i]即 num为所需水量，while 循环中的代码 num-=lnk[q][1]说明当前 q
节点对应的蓄水池数量低于园区需求量，q节点对应的蓄水池会被用完，再结合链表遍历的边界条件，故
while 循环条件为 q!=-1 and num>=lnk[q][1]
②当退出 while时，说明 q节点对应的蓄水池不会被用完，而 q节点之前蓄水池都被用完了，故代码 head=q
其实是删除 q节点前面已经被用完的水池。②空需要更新 q节点被使用后的剩余蓄水量，故应填入
lnk[q][1]-=num，同时通过 adjust函数更新 lnk链表中蓄水池的顺序。
③当 for循环结束，所有园区都遍历完成，若还有水剩余，则 head!=-1。③空用于初始化遍历指针 p=head
第二部分 通用技术（共 50分）
16.【2025年 4月嘉兴二模通用技术第 16题】
16. 如图所示是 2025年央视春晚机器人与真人演员共同演绎秧歌舞蹈的画面。机器人不仅能完成高难度的转手
绢表演，还可以流畅地行走和转身。下列说法不．正．确．的是
A. 通过不断的演练和改进，使得人机共舞更加逼真，体现了技术的实践性
B. 具有智能决策能力，能适应复杂多变的工作环境，体现了技术的复杂性
C. 机器人技术广泛应用于教育、娱乐、服务等领域，体现了技术的价值
D. 新技术的支持，才能实现机器人与人共舞，体现了设计是技术发展的驱动力
第 16题图
【答案】D
【解析提供】 通用解析组
【解析】（本题考查技术的性质和技术与设计的关系）
D.新技术的支持，才能实现机器人与人共舞，体现了设计依赖技术得以实现。
17.【2025年 4月嘉兴二模通用技术第 17题】
17. 如图所示是一款最新研发的登山助力装置。下列评价与分析中恰当的是
A. 融合了先进的动力、电子和 AI算法等核心技术，符合设计的创新原则
B. 采用人体工学设计，有效减轻双腿负担，体现了技术具有发展人的作用
C. 一次充电可连续行走 5个多小时，实现了人机关系的高效目标
D. 腰带可适合不同腰围的人，主要考虑了人的动态尺寸
第 17题图
【答案】A
【解析提供】 通用解析组
【解析】（本题考查技术的价值、设计的原则、人机关系）
B.采用人体工学设计，有效减轻双腿负担，体现了技术具有解放人的作用；C.一次充电可持续行走 5个小时，没
有体现出人机关系；D.腰带可适合不同腰围的人，人的腰围是静态尺寸。
18.【2025年 4月嘉兴二模通用技术第 18题】
18. 如图所示是一种内撑式吊装工具及撑杆 2结构的放大图。当吊机拉着吊环上升时，撑杆 1和撑杆 2外移撑紧
工件，吊装工件到所需位置。为将工件撑紧，撑杆 1的结构正确的是
A B
C D 第 18题图
【答案】C
【解析提供】 通用解析组
【解析】（本题考查方案筛选和机械结构设计）
A
B
19.【2025年 4月嘉兴二模通用技术第 19题】
19. 如图所示是某形体的主视图和俯视图。相对应的左视图不．可．能．的是
A B C D
第 19题图
【答案】B
【解析提供】 通用解析组
【解析】（本题考查三视图尺寸对应关系）
a
根据俯视图和左视图宽相等的投影性质，B选项中的虚线位置没有对齐俯视图中的缺口处横线。
20.【2025年 4月嘉兴二模通用技术第 20题】
在了解了中国传统古建筑后，小马对斗拱结构产生了浓厚的兴趣，
上网搜索到如图所示的坐斗。请完成第 20-21 题。
20. 小马用大小合适的木块加工该坐斗。下列说法不．合．理．的是
A. 画线时，先画坐斗的对称中心线，再画轮廊线
B. 斗底的加工可采用刨削
C. 包耳结构可通过锯割和锉削加工而成
D. 加工垫拱板槽结构时，可用凿子凿削
【答案】C 第 20-21题图
【解析提供】 通用解析组
【解析】（本题考查木工工艺）
C.包耳结构可通过锯割和凿削加工而成。因为包耳结构的槽不是贯穿式，锉刀无法加工。
21.【2025年 4月嘉兴二模通用技术第 21题】
21. 加工样眼结构时，下列工具选择合适的是
A B
C D
【答案】A
【解析提供】 通用解析组
【解析】（本题考查加工工具的识读）
加工榫眼的工具一般是凿子配合锤子，但是此题目的榫眼是开放型的，所以使用木工框锯也可以。
22.【2025年 4月嘉兴二模通用技术第 22题】
22. 如图所示是一种压紧机构。气杆垂直往上运动，通过杆 1、杆 2、杆 3推动压块将工件压紧。压紧后，杆 1
处于垂直位置，杆 2处于水平位置，下列对构件主要受力形式的分析正确的是
A. 杆 1受拉，杆 3受压 B. 杆 1受压，杆 3受压
C. 杆 1受拉，杆 3受拉 D. 杆 1受压，杆 3受拉
第 22题图
【答案】A
【解析提供】 通用解析组
【解析】（本题考查结构构件的受力分析）
压块压着工件，工件向下受力，所以杆 1 的反作用力应该是向上的，所以杆 1 受拉力，通过杠杆原理可知杆 3
收到向下的压力，所以杆 3受压。所以答案为 A
23.【2025年 4月嘉兴二模通用技术第 23题】
如图所示是煤矸石分拣系统，双目立体相机采集煤和矸石的图像信息，传给控制器处理。控制器提取已识别
的矸石抓取特征后，根据矸石大小和位置进行排序，并将抓取任务下达给驱动器，驱动器控制机械臂完成煤矸石
分拣。请根据描述完成第 23-24 题。
第 23-24题图
23. 关于煤矸石分拣系统，下列说法不．恰．当．的是
A. 该系统可分为煤矸石识别、机械臂控制、带速检控等子系统
B. 矸石的纹理特征是该系统优化的影响因素
C. 分拣速度需要与带速匹配，以提高分拣的效率
D. 相机的分辨率会影响分拣的准确性，体现了系统的整体性
【答案】B
【解析提供】 通用解析组
【解析】（本题考查系统分析，系统性质）
石头的纹理特征是图像的识读信息，对系统优化不起到影响作用，不是影响因素，所以错误。
24.【2025年 4月嘉兴二模通用技术第 24题】
24. 从控制角度分析煤矸石分拣系统，下列说法正确的是
A. 输入量是驱动器接收的任务信息 B. 控制量是煤矸石的图像信息
C. 控制器通过驱动器控制机械臂 D. 矸石的大小和纹理是干扰因素
【答案】C
【解析提供】 通用解析组
【解析】（本题考查控制的原理，控制的要素）
A输入量为图像信息，错误。B控制量是执行器的输出信号，执行器为驱动器的信号。c正确，题干中的原话。
D纹理和大小是输入量，不是干扰因素。
25.【2025年 4月嘉兴二模通用技术第 25题】
25. 在通用技术实践室，小马使用指针式多用电表的电阻挡位测量电解电容。下列说法中不．正．确．的是
A. 测量前，将电容的两根引脚短路放掉残余电荷
B. 将多用电表的红表笔接负极，黑表笔接正极
C. 指针迅速向右偏转后渐归位，表示电容器性能良好
D. 指针向右偏转角度越大，表示电容器的电容量越小
【答案】D
【解析提供 1】 通用解析组
【解析】（本题考查多用电表测电容）
指针向右偏转角度越大，在多用电表接某一个电阻档位内阻不变的情况下，电容器的电容量越大。
【解析提供 2】 通用解析组
【解析】（本题考查电表的测量和使用）
A.测量前，将电容放电，做法正确；B.将多用电表的红表笔接负极，黑表笔接正极，正确，因为内置电池的正极
是黑表笔；C.指针迅速向右偏转是因为电容原先不带电充电瞬间看成导线，故右偏，充电完成看成断路，逐渐归
位，表示电容器性能良好，正确；D.指针向右偏转角度越大，表示电容器的电容量越大，电容量越大，越明显。
26.【2025年 4月嘉兴二模通用技术第 26题】
26. 如图所示是水温控制实验电路，当环境温度低时，水温控制在较高范围；当环
境温度高时，水温控制在较低范围。Rt1 检测环境温度，Rt2 检测水温。VD2
发光表示加热。下列分析正确的是
A. Rt1和 Rt2为正温度系数热敏电阻
B. 调大 Rp3，水温的上限变低，下限不变
C. 若要提高环境温度的设定值，可以调大 Rp2
D. 若 VD1接反，则无法实现水温的区间控制
【答案】B
【解析提供 1】 通用解析组
【解析】（本题考查比较器的反馈电路）
当环境温度低时，水温要控制在较高范围，说明比较器要输出高电平（加热），此时，V+>V-，故 Rt1为负温度
系数热敏电阻，随着水的温度升高，V-的电位增高，故 Rt2为负温度系数热敏电阻；比较器输出高电平时，Rp3
接入电路，故 Rp3 影响水温的上限，不影响下限，调大 Rp3，Rt2 增大，水温上限降低。B对，调大 Rp2，Rt1
增大，环境温度设定值减小；VD1接反，依然可以实现水温的区间控制，只是水温的上下限变了。
【解析提供 2】 通用解析组
【解析】（本题考查比较器区间）
A.当处于某个温度环境的时候，必然是 Vb变小，Vo才能开启加热，故 Rt2 为 NTC；再根据当环境温度低时，
水温控制在较高范围，故相对而言 Vb 更大，也就是在环境温度低的时候 Va也更大 ，故 Rt1也是 NTC，A错误；
B.由于二极管 VD1的存在，Rp3是 Vo出高的时候，也就是加热的时候参与，故 Rp3只和上限有关，Rp3变大，
会使得 Va变低，则 Vb比之更低，故 Rt2电阻更大才能停止解热，水温的上限变低，下限不变，B正确；
C.Rp2会影响水温的设定，若要提高环境温度的设定值，可以调小 Rp1，C错误；
D.若 VD1接反，Rp3则控制水温下限，依然能够实现水温的区间控制，D错误。
27.【2025年 4月嘉兴二模通用技术第 27题】
27. 如图 a所示是振荡实验电路。图 b是 555集成芯片的内部结构图。下列关于该电路的分析中正确的是
A. 当 C1充电时，VD2发光 B. Rp1向下滑动，C1放电时间变长
C . Rp2调小，VD2闪烁频率变低 D. VD1开路，3脚输出高电平时间变短
【答案】C
【解析提供 1】 通用解析组
【解析】（本题考查 555的振荡电路）
当 C1充电时，26脚低电位，3脚出 1，VD2不发光；A错；Rp1向下滑动，C1放电时间变短；B错；Rp2调小，
3脚出 1时，5脚电位升高，充电时间变长，3脚出 0时，5脚电位降低，放电时间变长，VD2闪烁频率变低；C
对；VD1开路，C1的充电时间变长，3脚出 1时间变长；D错。
【解析提供 2】 通用解析组
【解析】（本题考查 555振荡电路）
A.当 C1充电时，3脚电位高，故 VD2不发光，A错误；
B.Rp1向下滑动，蓝色回路电阻变小，C1放电时间变短，B错误；
C.Rp2调小，3脚出 1的时候，Vct变大，故充电的上限电压变高，3脚出
0的时候 Vct变小，故放电的下限电压变低，故充放电的周期变大，闪烁
频率变低，C正确；
D.VD1 开路，充电回路经 R1、Rp1、Rp2，电阻变大，充电时间变长，3
脚输出高电平时间变长，D错误。
28.【2025年 4月嘉兴二模通用技术第 28题】
28. 小马发现学校楼梯间的移窗太高，开关不方便。于是收集了相关资料，构思了如图 a所示的解决方案：旋转
把手带动转杆转动，安装在转杆上部的齿轮带动齿条水平移动，实现窗扇的开或关。请完成以下任务：
第 28题图 a 第 28题图 b
（1）小马收集了相关资料，下列不．需．要．的是（单选） ▲
A. 窗户与地面的距离 B. 常见的传动机构的类型与结构
C. 窗扇玻璃的特性和参数
（2）确定转杆长度时，需要明确把手到地面的距离。从人机关系的角度分析，把手的安装高度合理的是（单
选） ▲
A. 500mm B. 1000mm C. 1800mm
（3）小马利用 2mm 厚的钢板加工如图 b所示的连接件。为了保证连接件的加工精度，下列加工流程中合理
的是（单选） ▲
A. 划线→锯割→锉削→弯折→划线→钻孔
B. 划线→锉削→锯割→弯折→划线→钻孔
C. 划线→锯割→锉削→钻孔→划线→弯折
（4）要将把手的转动转化为转杆的转动，下列传动机构中可行的是（多选） ▲
A.圆柱齿轮 B.蜗轮蜗杆 C.锥齿轮 D.齿轮齿条
【答案】（1）C；（2）B；（3）A；（4）B、C（选对但不全得 1分，全对 2分，错选不得分）。
【解析提供】 通用解析组
【解析】（本题考查收集信息、人机关系、工艺流程和机械传动。）
（1）窗户与地面的距离和常见的传动机构的类型与结构均与设计任务有关，所以 A和 B均需要搜集；而连接件
是连接到窗框上，窗扇玻璃的特性和参数与设计任务无关，它不需要搜集，本小题选择 C；
（2）一般人站立操作时手臂自然下垂的高度为 1m左右，操作较为舒适，本小题选择 B；
（3）锉削需在锯割之后，选项 B错误；要保证连接件加工后的精度，在弯折后需要划线再钻孔，本小题选择 A。
（4）由图可知，把手转动带动转杆转动时，它俩的转动轴方向相互垂直，所以本小题选择了 B、C。
29.【2025年 4月嘉兴二模通用技术第 29题】
29. 小马喜欢打排球，经常参加排球比赛，如图 a所示。为了方便球队平时的扣球训练，小马想设计一台自动发
球机，并构思了如图 b所示的方案：在球筐出口设置挡杆，挡杆由送球装置带动。当挡杆离开后，排球落入
弹球器。弹球器将球弹出供球员进行扣球训练。请你帮助小马完成送球装置及挡杆的设计，设计要求如下：
第 29题图 a 第 29题图 b
（a）挡杆离开后只能让 1个球落下并将后面的球挡住；
（b）采用 1个电机驱动，通过电机的正反转或往复运动机构带动挡杆；
（c）挡杆的结构、送球装置的固定位置自定；
（d）电机正转、反转、停止的时间和弹球器弹球的频率均由控制电路控制；
（e）选用直径 210mm的排球，其他材料和零配件自选。
请完成以下任务：
（1）设计该装置时，需要考虑的是（多选） ▲
A. 采用何种材料既符合强度要求又便于制作
B. 如何调整弹球的高度和方向
C. 挡杆如何使前面的球滚下并把后面的球挡住
D. 如何将电机的转动转为机构的其他运动
（2）构思符合该装置设计要求的多个方案，画出其中最优方案的设计草图，简要说明方案的工作过程。
（3）在草图上标注主要尺寸。
【答案】（1）A、C、D（选对但不全得 1分、全对 2分、错选不得分）
（2）（3）（8分）参考答案见解析
【解析提供】 通用解析组
【解析】（本题考查方案构思、明确问题、草图设计）
（1）题目中要设计的是送球装置，不需要设计弹球器，所以 B项弹球器的功能不需要考虑
（2）（3）评分标准：
①设计草图（6分）
1、挡杆能实现球落下和挡住，2分；
2、装置能实现落下一个球时且挡住后面一个球，1分；
3、传动机构合适，2分；
4、装置能可靠固定、稳定性高，1分。
②尺寸标注（2分）
1、两个挡杆间距在 160mm-220mm 范围内，1分；
2、能够实现前一球滚下，后一球被挡住的相关尺寸，1分。（参考答案方案一：两根挡杆的高度差约
105mm；方案二：两根挡杆之间的角度约 90°）
参考答案：
说明：
方案一：电机正转，挡杆上移，球滚下；电机反转，挡杆下移，球挡住；
方案二：挡杆 1 和挡杆 2 成合适角度。电机正转，挡杆 1转到水平时，球挡住；电机反转，挡杆 2 转
到水平时，球滚下。
30.【2025年 4月嘉兴二模通用技术第 30题】
30. 根据 29题送球装置的设计要求，小马设计了电机正反转控制电路，如图 a所示。J1通电时电机正转；J2通
电时电机反转。SQ1、SQ2为限位开关，其外形、触点符号和安装如图 b所示。限位开关固定在装置上，电
机正转或反转带动机构部件向不同的方向运动，当碰到限位开关 SQ1 或 SQ2 的顶杆时，常开触点闭合，常
闭触点断开。请完成以下任务：
（1）关于直流电磁继电器的选择和检测，以下说法正确的是（多选） ▲
A. 额定工作电压应选择 12V
B. J1和 J2应采用 8个引脚的继电器
C. 触点负荷应与电机的功率相匹配
D. 多用电表检测线圈的电阻值为 100Ω，表明线圈损坏
（2）按下 SB2电机反转，松开 SB2后电机停转，可能损坏的元件是（单选） ▲
A. J1-2 触点 B. J2-1触点
C. SQ2-1触点 D. VD2
（3）下列对电路的分析不．正．确．的是（单选） ▲
A. 电机正转时，按下 SB2电机停止
B. 接入 J1-2 和 J2-2 的作用是防止电源短路
C. 按 SB1后，电机作“正转→反转→正转”循环往复转动
（4）在调试时发现，电机反转带动机构部件碰到 SQ2 后，电机需要停止一段时间再正转。为此，SQ2需要
增加一组常闭触点 SQ2-2。请在下图虚线框中用给定的元器件将电路补充完整，以实现上述延时功能。
【答案】
（1）A、C（选对但不全得 1分，全对 2分，错选不得分）（2）B（2分）（3）A（2分）
（4）三极管部分连对得 1分；比较器、电容、触点、电阻部分连对得 1分，共 2分。
或
【解析提供 1】 通用解析组
【解析】（本题考查继电器、延时电路）
（1）由电路图可知，工作电路电源为直流电压 12V，故选择额定工作电压为 12V的直流电磁继电器，A选项
正确；继电器 J1、J2各有 4个触点，触点需要 8个引脚，同时继电器线圈还需要 2个引脚，选用的继电
器至少需要 10个引脚，B选项错误；触点负荷应与电机功率相匹配，或适当大于电机功率，C选项正确；
继电器线圈电阻一般为几十到几百欧姆，100Ω为正常范围，D选项错误。
（2）正常情况下，按下 SB2，继电器 J2吸合，J2-1 闭合，电机反转，SB2松开后，由 J2-1实现自锁，电机保
持反转，此过程中 J1始终不吸合。A选项，J1-2 触点损坏，可能导致 J2电路无法导通，电机始终无法
反转；B选项，J2-1 触点损坏，会导致继电器 J2无法自锁，符合故障现象；C选项，SQ2-1触点损坏，
会导致 J2电路无法导通，电机始终无法反转；D选项，VD2损坏，失去了对电路的保护作用，但不会影
响电机功能。
（3）由电路图可知，电机正转时，继电器 J1工作，常闭触点 J1-2 触点断开，J1和 J2形成互锁，反转时亦然。
J1工作时按 SB2无法对电路产生影响，A选项不正确；依靠 J1-2 和 J2-2 实现互锁，使 J1和 J2无法同时
接通，从而防止电机电路电源短路，B选项正确；按下 SB1，J1吸合，电机正转，机构部件向左运动，
当其碰到限位开关 SQ1时，SQ1-1断开，SQ1-2闭合，J1释放，常闭触点 J1-2 闭合，J2吸合，电机反转，
机构部件向右运动，由 J2-1实现自锁，当其碰到限位开关 SQ2 时，SQ2-1断开，SQ2-2闭合，J2释放，
J1吸合，电机正转，循环往复转动。
（4）题目的意思是碰到 SQ2 时 J1延时导通，可先考虑用三极管开关接通 J1，再考虑延时功能。比较器输出
端到三极管 b极应接入保护电阻，再根据 NPN 型三极管导通电流方向连接 ce极；三极管导通比较器要
出 1，比较器+极输入端要输入高电平 1，既常闭触点 SQ2-2断开时，比较器要输入 1，由此可连接 R3、
常闭触点 SQ2-2和比较器，最后连接延时用的电容器，使比较器+极输入端延时到 1。
【解析提供 2】 通用解析组
【解析】（本题考查继电器及其应用、三极管比较器和电容延时电路的设计等）
（1）A继电器线圈上电压即额定工作电压为控制电路的电源电压 12V，选项正确
B继电器 J1需要三组常开，一组常闭，一个线圈，其中一组常开与常闭可以用转换开关（3只引脚），其
它每组是 2只引脚，引脚数大于 8，选项错误
C触点负荷电流是电机工作时的最大电流，负荷的电压是断路电压，选择时与电机匹配，选项正确
D线圈的电阻一般是几十到几百欧姆，测量电阻值为 100Ω是正常，选项错误
（2）按下 SB2→J2吸合→J2-1 闭合→J2保持吸合，SB2松开后，不能保持，是 J2-1 出问题，选 B
（3）A正转时 J1吸合→J1-2断开，按下 SB2并不能让 J2吸合，不影响 J1有控制，继续正转，选项错误
B接入 J1-2 和 J2-2 的作用本质是 J1和 J2不能同时吸合，即电机端不会出现电源短路，选项正确
C按 SB1→正转→到限位处→SQ1-1断同时 SQ1-2闭合→J2吸合→反转，再通过 SQ2 正转，如此反复，选
项正确
（4）原电路电机反转结束时立刻启动正转，利用的是 SQ2-1 断开的同时 SQ2-2闭合，现需要到位置 SQ2-1立刻
断开，但 SQ2-2 线路延时接通。SQ2-2 是位置开关用三极管的电子开关来代替，延时电路用电阻与电容的
串联电路来完成，用 SQ2-2 位置信息来控制输入端的开始充电。
【解析提供 3】 通用解析组
【解析】（本题考查电压比较器、电路故障分析、电路选择和电路设计）
（1）因为 T 外R 内，由于热敏电阻为负系数，所以要实现 V+>V-，所以 Rt1 放置室内，Rt2 放置室
外，A正确。
（2）窗户关闭后无法再次打开，R3 阻值太大，将导致 J1无法吸合，A正确；R4阻值太小，只影响关窗，与开
窗无关，B错误；R2连焊，电压比较器一直出高电平，窗户将一直关的，C错误；Rg断路，d一直出 0，
VT1始终截止，将无法打开，D正确。
（3）AB两个方案 K1或 K2断开后，都无法实现开关窗，窗户关闭后 K1 断开，J1吸合时开窗，C能够满足条
件，D无法实现开窗，C正确。
（4）下雨时窗户能够处于关闭状态，Rs电阻变小，所以此时电路输出都为高电平，要将窗户关闭，则 d点要输
出低电平，要将两个二极管连接成与门的逻辑关系，再要将下雨后采集到的信号转换成低电平，电路连线
如答案所示。
