(共23张PPT)
3.4电能的输送

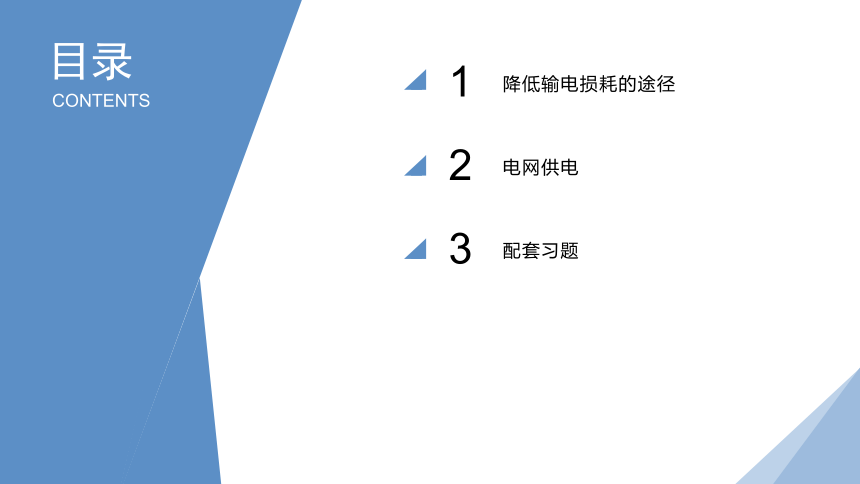

1
2
3
降低输电损耗的途径
电网供电
配套习题
目录
CONTENTS

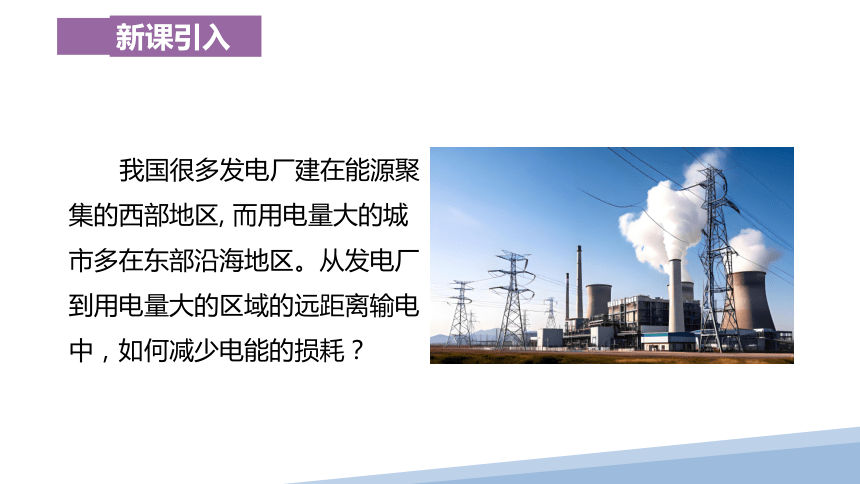

新课引入
我国很多发电厂建在能源聚集的西部地区, 而用电量大的城市多在东部沿海地区。从发电厂到用电量大的区域的远距离输电中，如何减少电能的损耗？
新课引入
1.可靠：是指保证供电线路可靠地工作，少有故障和停电。
2.保质：就是保证电能的质量，即电压和频率稳定。
3.经济：是指输电线路建造和运行的费用低，电能损耗小。
如何减少在输电过程中电能的损耗呢？
思考：将电能由发电厂输送到用户有哪些要求呢？
降低输电损耗的途径
01.
问题1：输电线上损失的功率表达式是什么？
若输电电流为I，输电线的电阻为r，则功率损失为ΔP=I2r
问题2：如何减小输电线上的功率损失？
（1）减少输电线的电阻
（2）减少输电线的电流
r
输电线
输电线
电 源
用 户
U送
降低输电损耗的途径
01.

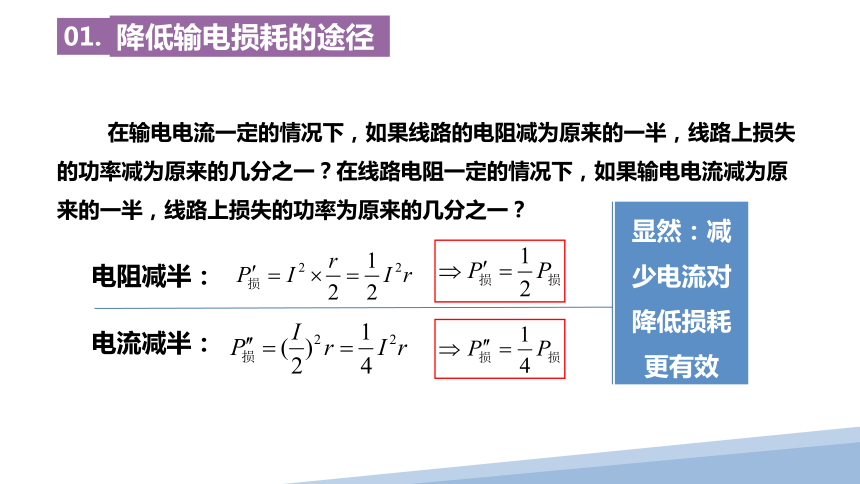

在输电电流一定的情况下，如果线路的电阻减为原来的一半，线路上损失的功率减为原来的几分之一？在线路电阻一定的情况下，如果输电电流减为原来的一半，线路上损失的功率为原来的几分之一？
电阻减半：
电流减半：
显然：减少电流对降低损耗更有效
降低输电损耗的途径
01.

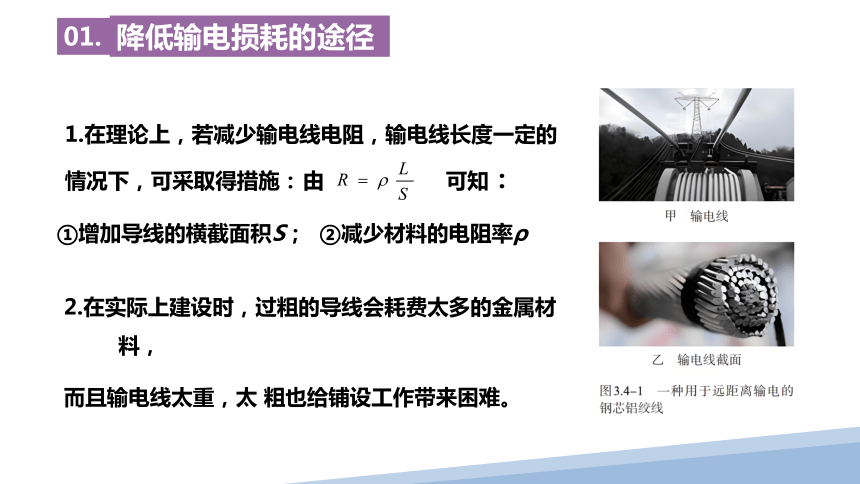

1.在理论上，若减少输电线电阻，输电线长度一定的情况下，可采取得措施：
由 可知：
②减少材料的电阻率ρ
①增加导线的横截面积S；
2.在实际上建设时，过粗的导线会耗费太多的金属材料，
而且输电线太重，太 粗也给铺设工作带来困难。
降低输电损耗的途径
01.

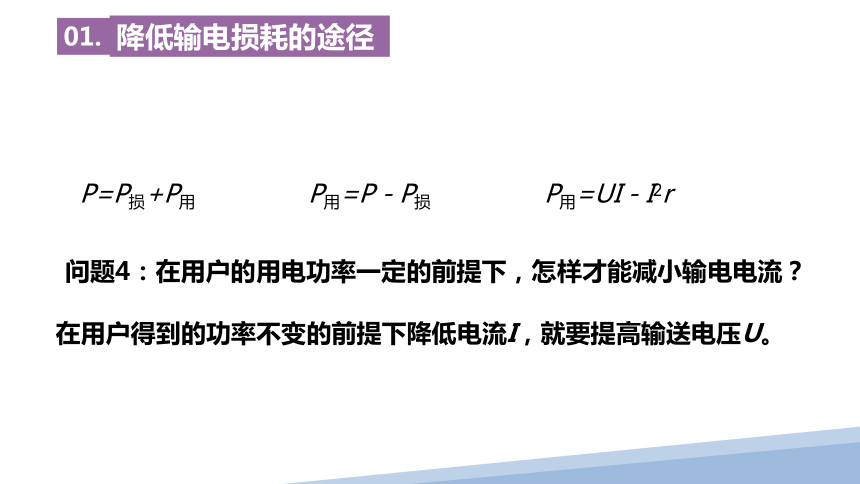

问题4：在用户的用电功率一定的前提下，怎样才能减小输电电流？
P=P损+P用
P用=P－P损
P用=UI－I2r
在用户得到的功率不变的前提下降低电流I，就要提高输送电压U。
降低输电损耗的途径
01.

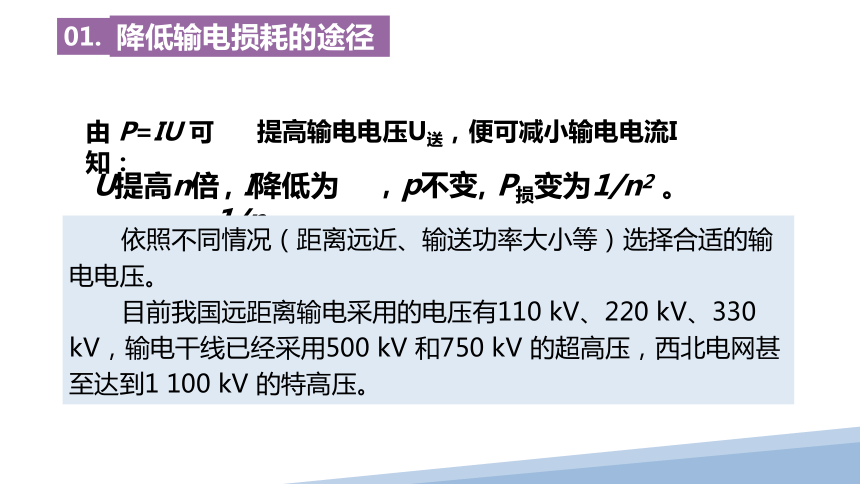

由 P=IU 可知：
提高输电电压U送，便可减小输电电流I
，P损变为1/n2 。
U提高n倍
，I降低为1/n
，p不变
依照不同情况（距离远近、输送功率大小等）选择合适的输电电压。
目前我国远距离输电采用的电压有110 kV、220 kV、330 kV，输电干线已经采用500 kV 和750 kV 的超高压，西北电网甚至达到1 100 kV 的特高压。
降低输电损耗的途径
01.
功率关系：
电压关系：
电流关系：
降低输电损耗的途径
01.
在高压输电模型中，设发电机的输出功率为P，输送电压为U1，输电线的电阻R，升压变压器的原副线圈匝数分别为n1，n2，降压变压器原副线圈分别为n3，n4，你能算出线路中损失的功率和电压吗？用户得到的功率和电压分别是多少？
降低输电损耗的途径
01.
升压变压器端：
输电线上:
降压变压器端：
(损失的电压)
(损失的功率)
电网供电
02.
发电站
核能
水能
太阳能
风能
转化为
电能
普通家庭用户
企事业用户
电网供电
02.
现在世界各国都不采用一个电厂与一批用户的“一对一”的供电方式，而是通过网状的输电线、变电站，将许多电厂和广大用户连接起来，形成全国性或地区性的输电网络，这就是电网。
电网供电
02.
1.降低一次能源的运输成本；
2.调剂不同地区电力的供需平衡；
3.电力的供应更加可靠，质量更高；
我国的电网：国家电网和南方电网。
电网供电
02.
配套习题
03.
【参考答案】A
我国1100kV特高压直流输电工程的送电端用“整流”设备将交流变换成直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是（ ）
A．送电端先升压再整流
B．用户端先降压再变交流
C．1100kV是指交流电的最大值
D．输电功率由送电端电压决定
配套习题
03.
【解析】AB．升压和降压都需要在交流的时候才能进行，故送电端应该先升压再整流，用户端应该先变交流再降压，故A正确，B错误；
C．1100kV指的是交流电的有效值，故C错误；
D．输电的功率是由用户端负载的总功率来决定的，故D错误。故选A。
配套习题
03.
【参考答案】AD
配套习题
03.
本节内容到此结束!
