13.3 探究感应电流的产生条件 课件（共13张PPT）

(共13张PPT)
探究感应电流的产生条件
“磁生电”？
“电能生磁”！
知识回顾

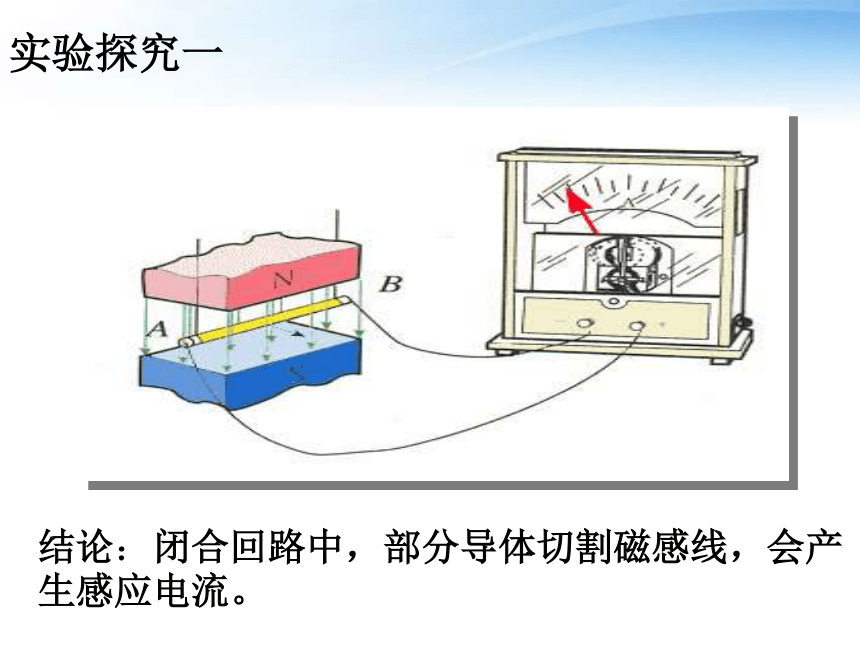

实验探究一
结论：闭合回路中，部分导体切割磁感线，会产生感应电流。

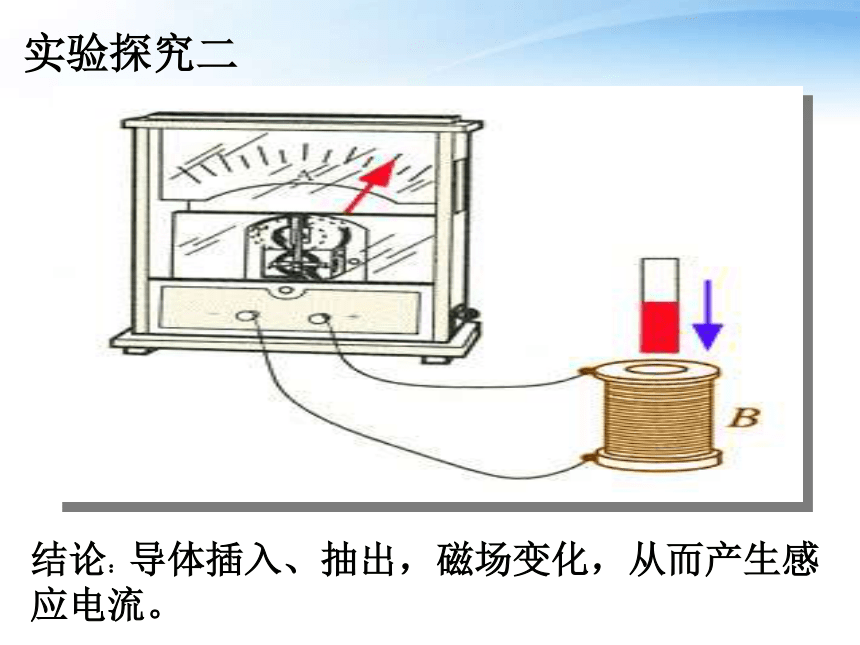

实验探究二
结论：导体插入、抽出，磁场变化，从而产生感 应电流。

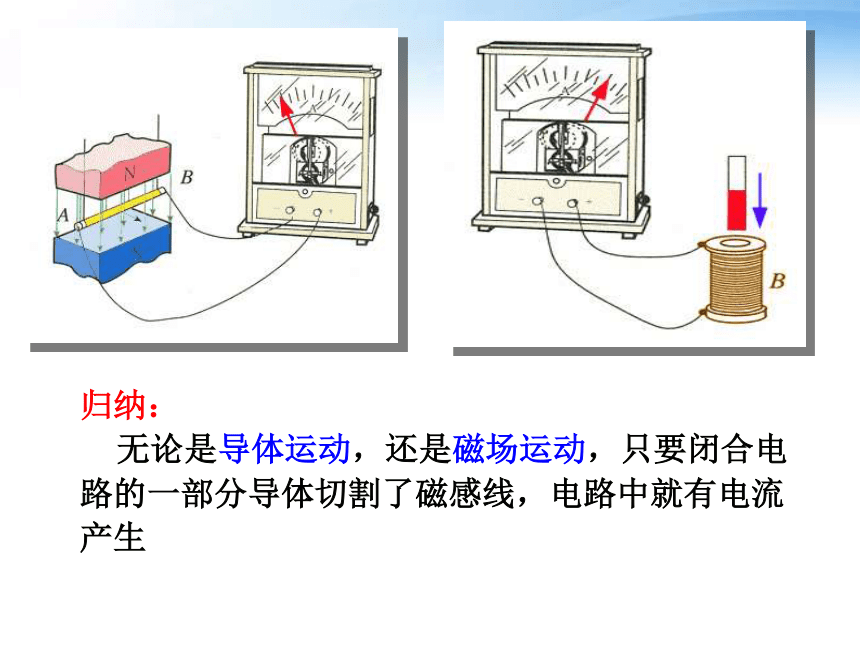

归纳：
无论是导体运动，还是磁场运动，只要闭合电路的一部分导体切割了磁感线，电路中就有电流产生
电路相互独立！

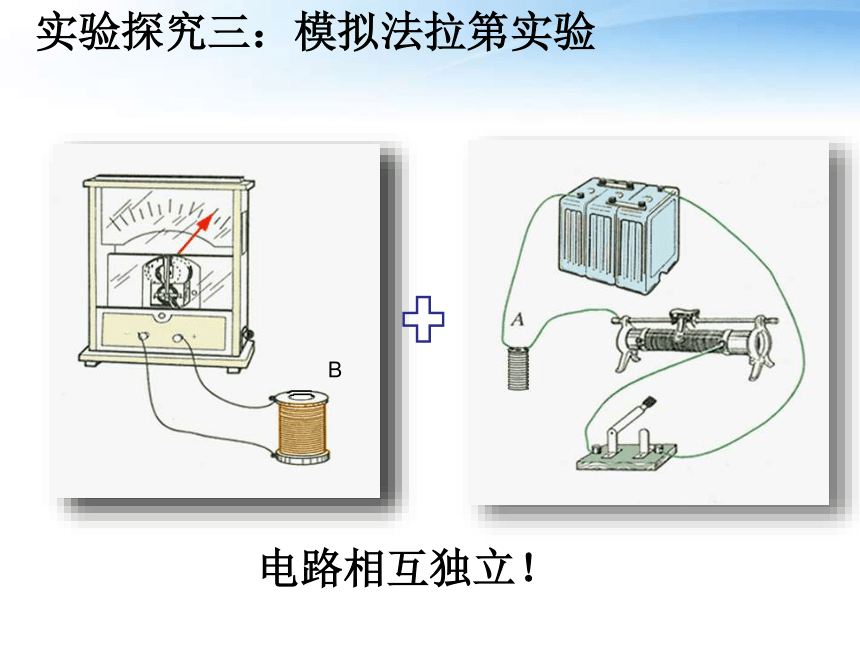

实验探究三：模拟法拉第实验
B
B
实验探究三
结论：通断电瞬间，滑动片迅速滑动的瞬间，都引起线圈A中电流的变化，最终导致线圈B中磁场变化，从而产生感应电流。

思考:
通过以上几个产生感应电流的实验，我们能否寻找它们之间的共同之处，并从本质上概括出产生感应电流的条件
模型归类
①切割类
B不变，S变
模型归类
②变化类
S不变，B变
相
对
运
动
磁
场
变
化
Φ=BS 变！
只要穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流。
感应电流产生的条件
谢谢观看
