电磁学计算题常考热点专题提升训练--2025年中考物理提分必刷训练
1．如图所示，电源由两节新干电池串联组成。开关S1闭合，S2断开时，电压表示数为2V，电流表示数为0.2A。求：
(1)开关S1断开，S2闭合时，电压表的示数；
(2)R1的阻值；
(3)R2的阻值。
2．图甲是某型号煮茶器内部电路原理图，具有加热和保温两个功能，其正常工作时电功率与时间的关系图像如图乙所示。
(1)求煮茶器正常工作烧热水10min消耗的电能；
(2)求煮茶器正常工作时保温电阻的阻值；
(3)假设煮茶器的加热效率是70%，则10min内可以把1kg初温为多少摄氏度的水刚好烧开？[水的比热容，当地大气压为1个标准大气压]

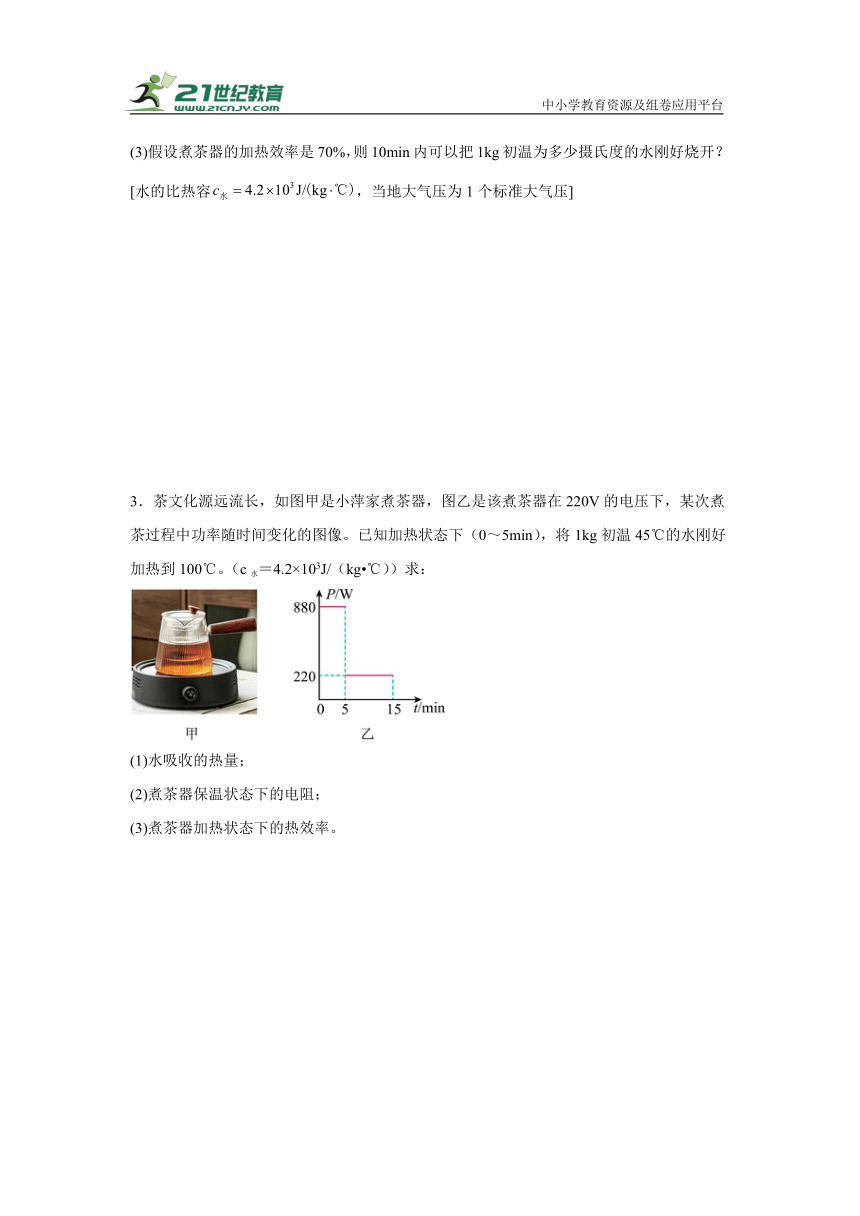

3．茶文化源远流长，如图甲是小萍家煮茶器，图乙是该煮茶器在220V的电压下，某次煮茶过程中功率随时间变化的图像。已知加热状态下（0～5min），将1kg初温45℃的水刚好加热到100℃。（c水＝4.2×103J/（kg ℃））求：
(1)水吸收的热量；
(2)煮茶器保温状态下的电阻；
(3)煮茶器加热状态下的热效率。

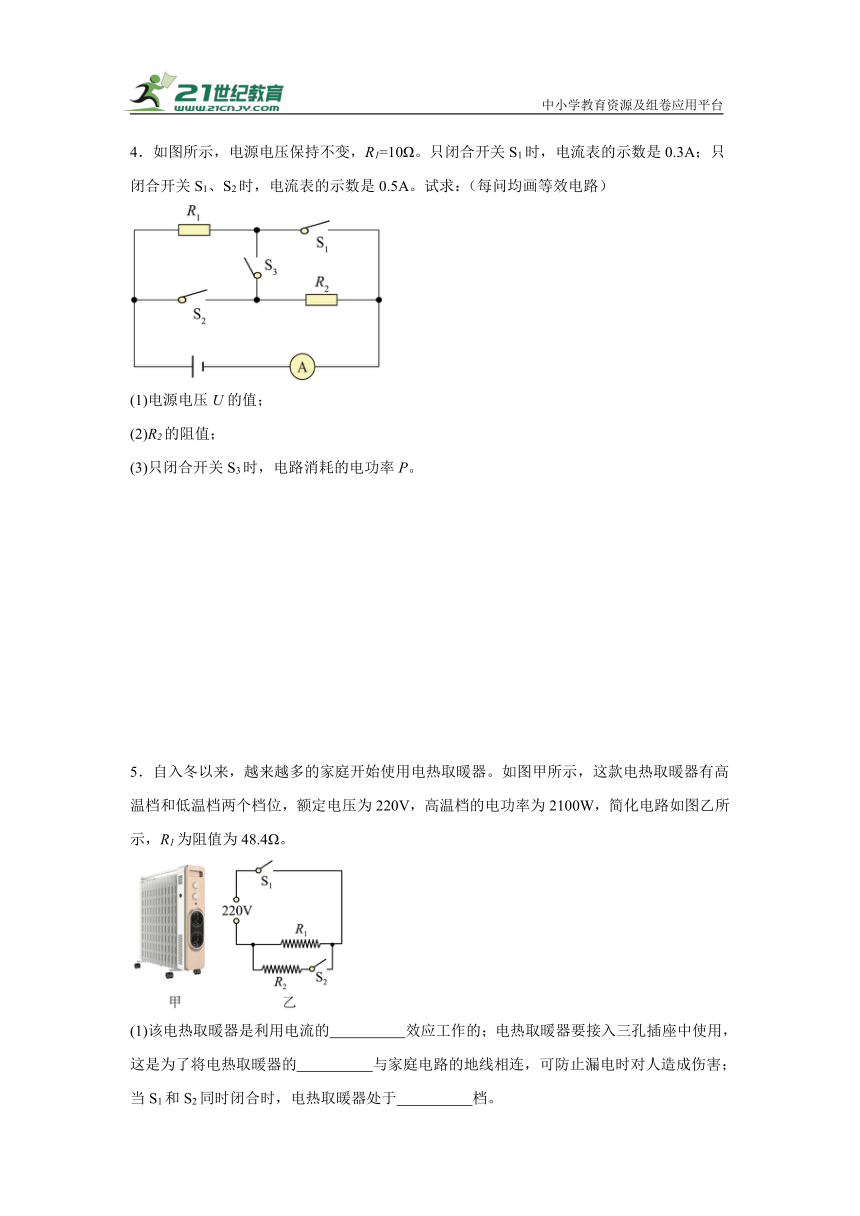

4．如图所示，电源电压保持不变，R1=10Ω。只闭合开关S1时，电流表的示数是0.3A；只闭合开关S1、S2时，电流表的示数是0.5A。试求：（每问均画等效电路）
(1)电源电压U的值；
(2)R2的阻值；
(3)只闭合开关S3时，电路消耗的电功率P。
5．自入冬以来，越来越多的家庭开始使用电热取暖器。如图甲所示，这款电热取暖器有高温档和低温档两个档位，额定电压为220V，高温档的电功率为2100W，简化电路如图乙所示，R1为阻值为48.4Ω。
(1)该电热取暖器是利用电流的 效应工作的；电热取暖器要接入三孔插座中使用，这是为了将电热取暖器的 与家庭电路的地线相连，可防止漏电时对人造成伤害；当S1和S2同时闭合时，电热取暖器处于 档。
(2)请计算电热取暖器处于低温档时的功率和电热取暖器处于高温档时通过电阻丝R2的电流 。
(3)在额定电压下，使用高温档连续工作4h，电热取暖器产生的热量是多少 ？

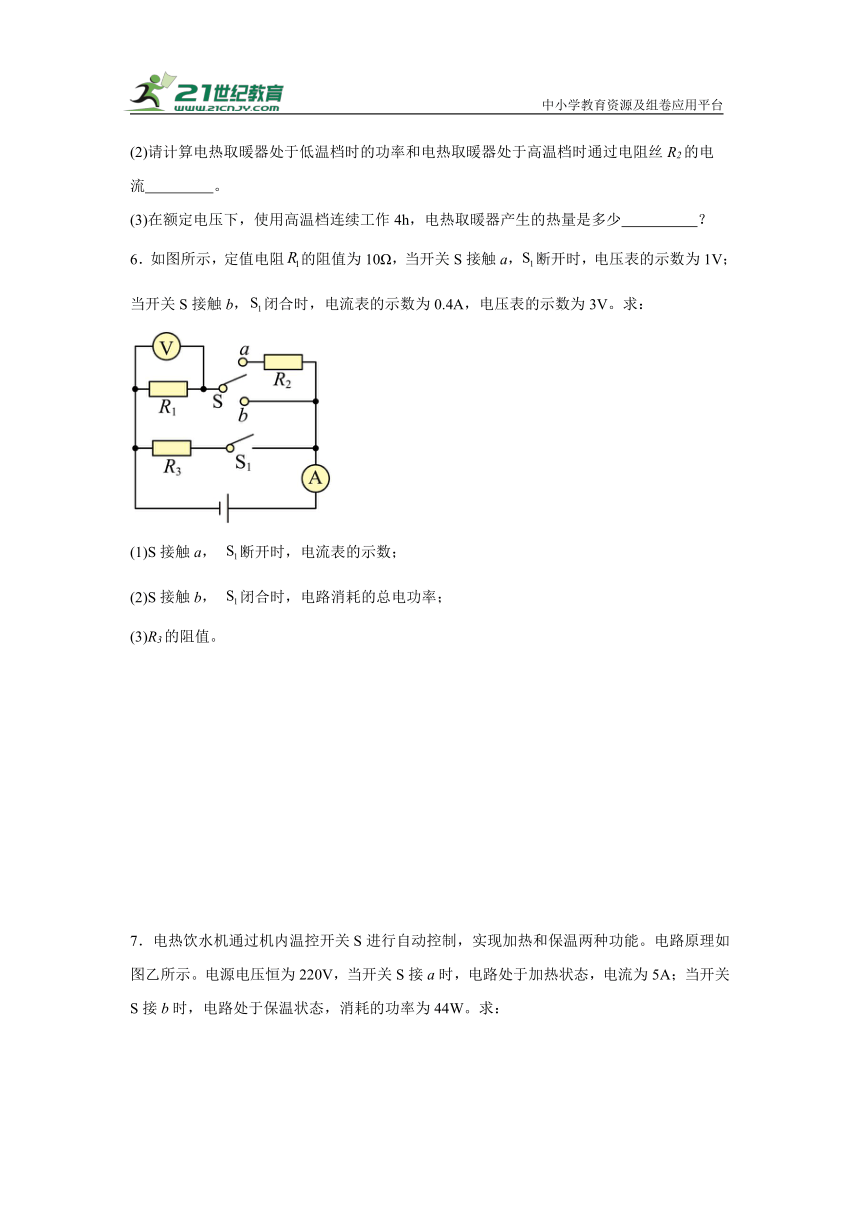

6．如图所示，定值电阻的阻值为10Ω，当开关S接触a，断开时，电压表的示数为1V；当开关S接触b，闭合时，电流表的示数为0.4A，电压表的示数为3V。求：
(1)S接触a， 断开时，电流表的示数；
(2)S接触b， 闭合时，电路消耗的总电功率；
(3)R3的阻值。

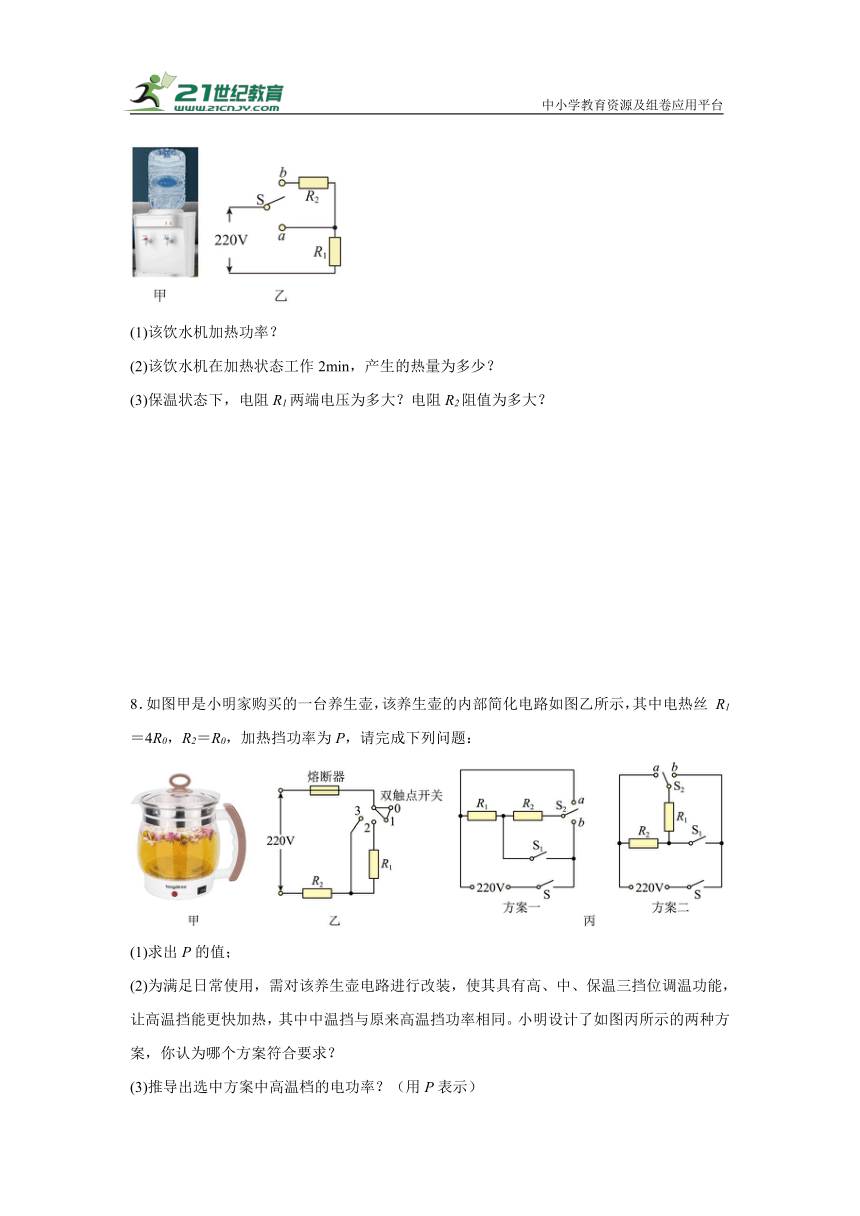

7．电热饮水机通过机内温控开关S进行自动控制，实现加热和保温两种功能。电路原理如图乙所示。电源电压恒为220V，当开关S接a时，电路处于加热状态，电流为5A；当开关S接b时，电路处于保温状态，消耗的功率为44W。求：
(1)该饮水机加热功率？
(2)该饮水机在加热状态工作2min，产生的热量为多少？
(3)保温状态下，电阻R1两端电压为多大？电阻R2阻值为多大？
8．如图甲是小明家购买的一台养生壶，该养生壶的内部简化电路如图乙所示，其中电热丝 R1＝4R0，R2＝R0，加热挡功率为P，请完成下列问题：
(1)求出P的值；
(2)为满足日常使用，需对该养生壶电路进行改装，使其具有高、中、保温三挡位调温功能，让高温挡能更快加热，其中中温挡与原来高温挡功率相同。小明设计了如图丙所示的两种方案，你认为哪个方案符合要求？
(3)推导出选中方案中高温档的电功率？（用P表示）
9．如图是一款有高、低温两挡的家用蒸汽电熨斗，其电路原理如图所示，为电热丝，的电阻为44Ω，其额定电压均为220V。正常工作时高温挡的电功率为1980W（电源电压保持不变，不计电热丝电阻随温度的变化）。求：
(1)这款家用蒸汽电熨斗是利用电流的 效应来工作的；
(2)电熨斗正常工作时，在高温挡状态下电路中的总电流；
(3)R1的电阻；
(4)在低温挡状态下工作10分钟消耗的电能。
10．某压力传感器的电阻R随撞击力F的变化图像如图甲，将它接入图乙电路来做手机抗摔实验。闭合开关S，在传感器上方释放手机，手机屏幕向下撞到传感器的平台上（平台的质量不计），当撞击力为80N时屏幕刚好破裂。实验测得撞击前、撞击时和撞击后的电流随时间变化的图像如图丙。已知电源电压，定值电阻。求：
(1)未受到撞击时，传感器的阻值。
(2)通过计算说明此次实验中手机屏幕是否会破裂？
(3)实验过程中电路消耗总功率的最小值与最大值之比是多少？
11．在如图所示的电路中，电源两端的电压恒为7.5V，灯L上标有“6V 0.5A”字样，滑动变阻器R的最大阻值为20Ω。若灯L的电阻保持不变，闭合开关S。求：
(1)灯L的阻值；
(2)灯L正常工作时，求滑动变阻器接入电路中的阻值。
(3)当滑动变阻器接入电路的阻值为13Ω时，灯L的实际功率。
12．如图所示的电路中，电源电压保持不变，R1、R2 均为定值电阻，R1= 10Ω，R2=30Ω。只闭合开关S时，电流表的示数为0.3A。求：
(1)电源电压；
(2)当开关S1、S2闭合，S断开时：
①通过电阻R1的电流；
②电路工作5 min消耗的电能。
13．空气质量指数是确保碧水蓝天的重要指标。图甲所示是某工业园设置的监测园区空气质量指数的仪器，其电路原理简图如图乙，用电流表显示空气质量指数，警报器（电压表改装）两端电压U0≥2V 时会发出警报声，警示空气质量指数不达标。其中电源电压U总为6V 恒定不变，定值电阻R0=5Ω，气敏电阻R的阻值与空气质量指数K的关系如图丙所示。
(1)当电路中电流为0.2A 时，气敏电阻R的电功率是多大
(2)空气质量指数K达多少时，会触发警报器发出警报
(3)若园区提高环保等级，要求空气质量指数K 达100时就触发警报。为了达到这一标准，应增加一个定值电阻R1改装成图1电路。请通过计算求解R1的阻值为多少Ω。（若结果不能整除，保留一位小数）
14．如图甲所示电路，电源电压恒为 8V，滑动变阻器 R2 标有“10Ω 1A”，电流表的量程为 0～3A，电压表的量程为 0～15V，灯泡电流电压关系如图乙所示。
(1)闭合开关S、S1，断开开关S2时，电流表的示数为0.6A，求R1的电功率；
(2)闭合开关S、S2，断开开关S1时，电压表的示数为3V，1min内R2消耗的电能；
(3)若在（2）的基础上仅将电压表换成电流表，求电路消耗的电功率。
15．某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示。电路中电源电压恒为5V，定值电阻R0的阻值为30Ω，电压表的量程为0～3V，轻质绝缘的压力检测板M与可变电阻R相连，R的阻值与压力F的关系如图乙所示。闭合开关S后，试问：
(1)检测板不受压力时，电路中的电流为多少？此时电压表的示数为多少？
(2)该装置所能测量的最大压力为多少？
(3)在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的办法。
16．如图所示，电源电压恒定，R1、R2是定值电阻，R1=10Ω，滑动变阻器Rx标有“20Ω 0.5A”字样，电流表使用0～3A量程。只闭合开关S1，电流表的示数为0.9A。开关S1、S2、S3都闭合时，电流表的示数为1.5A。求：
(1)电源电压；
(2)开关S1、S2、S3都闭合时，R2在10s内产生的热量；
(3)只闭合开关S2，移动变阻器的滑片，电路总功率的变化范围。
17．如图所示，电源电压不变，所选电流表量程为“”，电压表量程为“”，灯泡L标有“”字样，定值电阻阻值为，滑动变阻器的规格是“”，闭合开关S，移动滑片至某一位置时，灯泡正常发光，电压表的示数为11V，求：
(1)灯泡正常发光时的电阻；
(2)电源电压；
(3)若用定值电阻替换灯泡L，确保电路所有元件均安全使用的情况下，在移动变阻器滑片的过程中，电路的最大功率恰好是最小功率的3倍，求定值电阻的可能值。
18．物理兴趣小组利用磁性开关S2设计了烟雾报警与自动喷淋联动模拟系统，当烟雾达到一定浓度时触发自动报警喷淋。如图甲为该模拟系统示意图，Rc为控制电路中的气敏电阻，定值电阻R0=30Ω。控制电路中的电流I控≥0.02A时，磁性开关动触片被电磁铁吸引与触点a接触，安全指示灯L熄灭，报警喷淋系统正常工作，控制电路中的电流I控<0.02A时，动触片被释放，与触点b接触，安全指示灯亮，报警喷淋系统停止工作。已知控制电路电源电压U控大小可调节，电磁铁线圈电阻50Ω，气敏电阻RC的阻值与烟雾浓度C的关系如图乙所示。工作电路电源电压U=36V，报警电铃标有“36V 18W”字样，安全指示灯L标有“24V 12W”。
(1)报警电铃响时电流表示数为2.5A，喷淋系统工作20s消耗的电能是多少？
(2)工作电路中R′阻值多大？
(3)通过调节U控大小，可改变该装置对烟雾探测的灵敏度。调节U控，当触发报警喷淋的最低烟雾浓度C=8%时，则控制电路此时消耗的电功率是多少？
19．如图所示电路，电源两端的电压为6V，闭合开关S，电流表的示数为0.4A，通过R2的电流为0.1A。求：
(1)R1和R2的阻值；
(2)电路的总功率；
(3)R1工作5min消耗的电能。
20．如图所示电路中，电源电压不变，灯泡标有“6V 0.3A”的字样，R为定值电阻。闭合开关S1、S3，灯泡正常发光，电流表的示数为0.5A，求：
(1)电源电压；
(2)R的阻值；
(3)只闭合开关S2时，电路消耗的总功率。（忽略灯泡电阻的变化）
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
《电磁学计算题常考热点专题提升训练--2025年中考物理提分必刷训练》参考答案
1．(1)3V
(2)10Ω
(3)5Ω
【详解】（1）由电路图知，开关S1断开，S2闭合，两电阻串联在电路中，电压表测电源电压。而电源为2节新干电池，电压为3V，所以电压表示数为3V。
（2）开关S1闭合，S2断开，两电阻串联接入电路，电压表测R1两端的电压，电流表测电路中的电流。则R1的阻值
（3）据串联电路的电压特点知，R2两端的电压
R2的阻值
2．(1)
(2)242Ω
(3)20℃
【详解】（1）由图乙知，加热功能时的电功率为0.8kW，保温功能时的电功率为0.2kW，所以烧热水10min消耗的电能
（2）由图甲知，开关接1触点时，电路中只有R1工作，电路的电阻较小，据知，电路的总功率较大，为加热功能；开关接2触点时，两个电阻串联接入电路，电路中的总电阻较大，据知，电路的总功率较小，为保温功能。保温时，电路的总阻值
（3）加热10min，水吸收的热量
水升高的温度
标准大气压下，水的沸点为100摄氏度，则水的初温
3．(1)2.31×105J
(2)220Ω
(3)87.5%
【详解】（1）水吸收的热量
（2）由图乙可知保温状态时的电功率为220W，由可得煮茶器保温状态下的电阻
（3）由图可知加热状态下的功率是880W，加热5min煮茶器消耗的电能
则煮茶器加热状态的热效率
4．(1)3V
(2)15Ω
(3)0.36W
【详解】（1）由图可知，只闭合开关S1时，只有R1接入电路，电流表测量通过R1的电流，等效电路如图所示：
由欧姆定律可知电源电压为U=I1R1=0.3A×10Ω=3V
（2）只闭合开关S1、S2时，R1和R2并联，电流表测干路电流，等效电路如图所示：
R2两端的电压为U2=U=3V
由并联电路的特点可知通过R1的电流是0.3A，通过R2的电流为I2=I总-I1=0.5A-0.3A=0.2A
R2的电阻值为
（3）只闭合开关S3时，R1与R2串联，电流表测电路中的电流，等效电路如图所示：
总电阻为R总=R1+R2=10Ω+15Ω=25Ω
电路消耗的电功率为
【点睛】本题考查串并联电路的特点、欧姆定律和电功率公式的应用。
5．(1) 热 金属外壳 高温
(2)5A
(3)
【详解】（1）[1]电流通过电阻丝时，会产生热量，这就是电流的热效应，电热取暖器是利用电流的热效应工作的。
[2]电热取暖器有金属外壳，为了防止外壳带电后发生触电事故，取暖器的外壳需要与家庭电路的地线相连。
[3]当S1和S2同时闭合时，两个电热丝并联接入电路中，根据并联电路的电阻关系可知此时电路中的总电阻是最小的，根据可知电热取暖器处于高温挡。
（2）S1闭合、S2断开时，只有R1接入电路，此时为低温挡；低温挡的功率为
当S1、S2都闭合时，R1和R2并联，电热取暖器处于高温挡，则R2的功率为
由P＝UI得，通过电阻丝R2的电流
（3）电热取暖器产生的热量是
6．(1)
(2)1.2W
(3)
【详解】（1）S接触a，S1断开时，电路为定值电阻R1与R2串联，电压表测R1两端电压，则电电流表的示数为
（2）当开关S接触b，S1闭合时，电路为定值电阻R1与R3并联，电流表测干路的电流，电压表测电源电压，此时电压表的示数为3V，即电源电压为3V，电路消耗的总电功率为
（3）当开关S接触b，S1闭合时，定值电阻R1与R3并联，R1支路电流为
R3支路电流为
R3的阻值为
7．(1)1100W
(2)132000J
(3)8.8V，1056Ω
【详解】（1）当开关S接a时，电路为R1单独工作，此时电路中的电流为5A，则该饮水机加热功率
（2）该饮水机在加热状态工作2min，产生的热量为
（3）当开关S接b时，电路为两电阻串联，电路处于保温状态，消耗的功率为44W，电路中的电流为
保温状态，电路中的总电阻为
加热状态时，电路为R1单独工作，电路中的电流为5A，R1的阻值为
由保温状态可知，电阻R2阻值为
保温状态下R1两端电压为
8．(1)
(2)方案二
(3)
【详解】（1）乙图中，当双触头开关与1、2接触时，电路为 R1、R2串联；当双触头开关与2、3接触时，电路为R2单串联，根据串联电路中电阻关系可知，串联电阻最大，因此当双触头开关与2、3接触时，电路为R2单独串联，电功率最大为加热档，加热档的功率为
（2）方案一中，开关S闭合，S1闭合，开关S2接a时，电路为两电阻并联；开关S闭合，S1闭合，开关S2接b时，电路为R1单独串联；开关S闭合，S1断开，开关S2接b时，电路为两电阻串联，由串并联电阻规律可知，串联电阻最大，并联电阻最小；根据可知，串联时电功率最小为保温挡，并联时电功率最大为高温档；R1单独串联为中温档，中温档的功率为
不符合“中温档与原来高温档功率相同”，因此不符合要求；
方案二中，开关S闭合，S1闭合，开关S2接a时，电路为两电阻并联；开关S闭合，S1闭合，开关S2接b时，电路为R2单独串联；开关S闭合，S1断开，开关S2接b时，电路为两电阻串联；根据可知，串联时电功率最小为保温档，并联时电功率最大为高温档；R2单独串联为中温档，中温档的功率为
符合“中温档与原来高温档功率相同”，因此符合要求。
（3）方案二中，两电阻并联时为高温档，则高温档的功率为
9．(1)热
(2)9A
(3)55Ω
(4)5.28×105J
【详解】（1）电熨斗工作时把电能转化为内能，所以电熨斗是利用电流的热效应来工作的。
（2）由题意知道，高温挡的电功率P高温=1980W，由P=UI知道，高温挡状态下电路中的总电流
（3）当S1闭合，S2断开时，只有电热丝R1接入电路，电路中的电阻较大，由知道，电熨斗处于低温挡；当S1、S2都闭合时，电热丝R1和R2并联接入电路，电路中的电阻较小，由知道，电熨斗处于高温挡。并联电路各支路两端电压相等，通过R2的电流
因为并联电路中干路电流等于各支路电流之和，所以通过R1的电流
由欧姆定律可得电热丝R1的电阻
（4）当S1闭合，S2断开时，电路中仅有R1，电熨斗处于低温挡；工作时间t=10min=600s
电熨斗处于低温挡正常工作消耗的电能
10．(1)590Ω
(2)不会破裂
(3)1：30
【详解】（1）由电路图可知，闭合开关S后，定值电阻R0和压力传感器电阻串联，电流表测电路中的电流。由图丙可知，传感器未受到撞击时，此时电路中的电流最小，则此时电路中的电流I＝I传＝0.05A
由可知，电路的总电阻为
因串联电路中总电阻等于各分电阻之和，所以，压力传感器未受到撞击时的电阻R传＝R总﹣R0＝600Ω﹣10Ω＝590Ω
（2）撞击力越大，压力传感器电阻越小，电路中电流越大，由图丙知电路中最大电流为I大＝1.5A，此时电路的总电阻
此时压力传感器的电阻R传″＝R总'﹣R0＝20Ω﹣10Ω＝10Ω
由图甲可知，此时传感器受到的撞击力为60N，小于80N，所以手机屏幕不会破裂。
（3）电路消耗总功率的最小值为P小＝UI＝30V×0.05A＝1.5W
电路消耗总功率的最大值为P大＝UI大＝30V×1.5A＝45W
则实验过程中电路消耗总功率的最小值与最大值之比为
11．(1)
(2)
(3)
【详解】（1）根据欧姆定律 ，可得灯泡的电阻
（2）因串联电路中总电压等于各分电压之和，灯泡正常发光时，滑动变阻器两端的电压
因串联电路中各处的电流相等，则滑动变阻器接入电路中的电阻
（3）当滑动变阻器接入电路的阻值为13Ω时，电路中的电流
灯泡的实际功率
12．(1)12V
(2)1.2A，5760J
【详解】（1）只闭合开关S时，据图可知，电路为R1和R2串联，此时电流表的示数为0.3A，则电源电压为
（2）当开关S1、S2闭合，S断开时，电路为R1和R2并联，则通过电阻R1的电流为
通过电阻R2的电流为
干路电流为
电路工作5min消耗的电能为
13．(1)1W
(2)200
(3)16.7
【详解】（1）由图乙可知，R与R0串联，电流表测电路中的电流，电压表测R0两端电压，R0两端电压U0=IR0=0.2A×5Ω=1V
R两端电压UR=U总-U0=6V-1V=5V
气敏电阻R的电功率是PR=URI=5V×0.2A=1W
（2）由题意可知，当警报器发出警报时，警报器两端电压U'0=2V，则此时电流为
R两端电压U'R=U总-U'0=6V-2V=4V
R的阻值
由图丙可知此时空气质量指数K为200。
（3）改装后的电路图如图1，R1与R0并联。由图丙可知当空气质量指数K为100时，R=25Ω。
触发警报时，警报器两端电压U'0=2V，则通过R0的电流仍为I0=0.4A，电路R1和R0的总电流I总=I0=0.4A
通过R的电流
所以通过R1的电流I1=I总-I=0.4A-0.16A=0.24A
R1的电阻
14．(1)3.6W
(2)
(3)6.4W
【详解】（1）闭合开关 S、S1，断开开关 S2 时，和灯泡串联，电流表测电路电流。电流表的示数为 0.6A，由乙图可知灯泡电压为2V，根据串联电压规律，电压为
则R1的电功率为
（2）阻值为
闭合开关S、S2，断开开关S1时，的最大阻值（）和灯泡串联，电流表测电路电流，电压表测右侧电阻丝分得的电压。因为的最大阻值（）等于阻值，则此时电路中电流为0.6A，的电压为6V，则1min内R2消耗的电能为
（3）（2）中的电压为6V，电压表的示数为3V，根据串联分压原理可知滑片在中点。若在（2）的基础上仅将电压表换成电流表，则左侧部分电阻丝接入电路，则此时接入电路的阻值为
由图乙可知，灯泡电流为0.8A时，灯泡电压为4V，若通过的电流为0.8A，则的电压为
因为，电源电压恒为 8V，恰好符合题意，所以此时电路中电流为0.8A，则电路消耗的电功率
15．(1)0.05A，1.5V
(2)5×103N
(3)见解析
【详解】（1）由图甲可知，R、R0串联，电压表测定值电阻两端的电压，由图乙可知，当检测板不受压力时，R的阻值为R＝70Ω，根据串联电路的电阻特点可知，电路中的总电阻为
此时电路中的电流为
由欧姆定律可知R0两端的电压为
（2）根据电压表量程可知，R0两端的最大电压为U0大＝3V，根据欧姆定律可得电路中的最大电流为
电路中的最小总电阻为
根据串联电路的电阻特点可知R的最小阻值为
由图乙可知，当R小＝20Ω时，该装置所能测量的最大压力为5×103N。
（3）压力越大，R的阻值越小，由于R0两端的最大电压一定，电源电压不变时，R两端的最小电压也不变，由串联电路的分压规律可知，要提高该装置所能测量的最大压力值的改进方法为：可将定值电阻R0换为阻值较小的电阻或在定值电阻R0两端并联一个阻值适当的电阻。
16．(1)9V
(2)54J
(3)2.7～4.5W
【详解】（1）只闭合开关S1，电流表的示数为0.9A。此时电路中只有电阻，电源电压为
（2）开关S1、S2、S3都闭合时，电路中只有电阻和并联，R2在10s内产生的热量为
（3）只闭合开关S2，与滑动变阻器串联，当滑动变阻器接入零，电路中只有电阻，由上可知，电流为，大于滑动变阻器允许的最大电流0.5A，则电路中电流最大为0.5A，则电路总功率的最大值为
滑动变阻器全部接入时电流最小为
则电路总功率的最小值为
电路总功率的变化范围为2.7～4.5W
17．(1)
(2)20V
(3)
【详解】（1）由题意，根据知，灯泡正常发光时的电阻
（2）由电路图可知，移动滑片至某一位置时，灯泡正常发光，此时R1与灯泡、滑动变阻器R2串联，且R1阻值为10Ω，电压表测R2两端电压，电流表测电流，灯泡的额定功率，根据，有
则时，灯泡正常发光，此时电压表的示数为11V，根据串联电路的特点知，电源电压
（3）用定值电阻替换灯泡L，确保电路所有元件均安全使用的情况下，由于滑动变阻器R2的规格是“ 80 Ω ； 0.6 A ”，则电路中的电流最大不超过；当电压表示数最大时，定值电阻的电流最小，有
根据电源电压不变，电路的最大功率恰好是最小功率的3倍，且，则最大电流为最小电流的3倍，故
解得，此时滑动变阻器的电阻
小于最大值，故可以满足要求。
18．(1)1440J
(2)24Ω
(3)0.12W
【详解】（1）由图甲的工作电路知，报警电铃响时，电铃与喷淋系统并联，电流表测干路的电流。电流表示数为2.5A，工作电路工作20s消耗的总电能
报警电铃消耗的电能
喷淋系统消耗的电能
（2）工作电路中，安全指示灯工作时，与电阻R′串联接入电路，此时电路中的电流
R′两端的电压
R′的阻值
（3）由乙图可知，RC与浓度成一次函数关系，当浓度为0时，RC为300Ω，当浓度为5%时，RC为250Ω，所以当浓度为8%时，有
解得RC的电阻。
控制电路中，两个电阻及电磁铁串联接入电路，电路的总电阻
触发报警喷淋时，电路中的电流大于等于0.02A，所以控制电路此时消耗的电功率
19．(1)20Ω；60Ω
(2)2.4W
(3)540J
【详解】（1）分析电路图可知，两电阻并联，电流表测量干路中电流，根据并联电路电压特点可知，R1和R2两端的电压U1=U2=U=6V
通过R2的电流为0.1A，则R2的阻值
电流表的示数为0.4A，则干路中电流为0.4A，则R1的电流为I1=I-I2=0.4A-0.1A=0.3A
则R1的阻值
（2）电路消耗的电功率P=U电源I=6V×0.4A=2.4W
（3）定值电阻R1工作5min消耗的电能为W=P1t=I2R1t=(0.3A)2×20Ω×5×60s=540J
20．(1)6V
(2)
(3)
【详解】（1）闭合开关S1、S3，灯泡正常发光，此时电路为并联电路，灯泡和定值电阻并联，电流表测干路电流，电流表的示数为0.5A，灯泡标有“6V 0.3A”的字样，则灯泡的电阻为
灯泡两端的电压为6V，流过灯泡的电流为0.3A，根据并联电路电压特点可知， 定值电阻两端的电压为6V，电源电压也为6V。
（2）根据并联电路电流特点可知，流过R的电流为
根据欧姆定律可知，R的阻值为
（3）只闭合开关S2时，电路为简单的串联电路，灯泡与定值电阻串联，则电路消耗的总功率为
中小学教育资源及组卷应用平台
电磁学计算题常考热点专题提升训练--2025年中考物理提分必刷训练
1．如图所示，电源由两节新干电池串联组成。开关S1闭合，S2断开时，电压表示数为2V，电流表示数为0.2A。求：
(1)开关S1断开，S2闭合时，电压表的示数；
(2)R1的阻值；
(3)R2的阻值。
2．图甲是某型号煮茶器内部电路原理图，具有加热和保温两个功能，其正常工作时电功率与时间的关系图像如图乙所示。
(1)求煮茶器正常工作烧热水10min消耗的电能；
(2)求煮茶器正常工作时保温电阻的阻值；
(3)假设煮茶器的加热效率是70%，则10min内可以把1kg初温为多少摄氏度的水刚好烧开？[水的比热容，当地大气压为1个标准大气压]
3．茶文化源远流长，如图甲是小萍家煮茶器，图乙是该煮茶器在220V的电压下，某次煮茶过程中功率随时间变化的图像。已知加热状态下（0～5min），将1kg初温45℃的水刚好加热到100℃。（c水＝4.2×103J/（kg ℃））求：
(1)水吸收的热量；
(2)煮茶器保温状态下的电阻；
(3)煮茶器加热状态下的热效率。
4．如图所示，电源电压保持不变，R1=10Ω。只闭合开关S1时，电流表的示数是0.3A；只闭合开关S1、S2时，电流表的示数是0.5A。试求：（每问均画等效电路）
(1)电源电压U的值；
(2)R2的阻值；
(3)只闭合开关S3时，电路消耗的电功率P。
5．自入冬以来，越来越多的家庭开始使用电热取暖器。如图甲所示，这款电热取暖器有高温档和低温档两个档位，额定电压为220V，高温档的电功率为2100W，简化电路如图乙所示，R1为阻值为48.4Ω。
(1)该电热取暖器是利用电流的 效应工作的；电热取暖器要接入三孔插座中使用，这是为了将电热取暖器的 与家庭电路的地线相连，可防止漏电时对人造成伤害；当S1和S2同时闭合时，电热取暖器处于 档。
(2)请计算电热取暖器处于低温档时的功率和电热取暖器处于高温档时通过电阻丝R2的电流 。
(3)在额定电压下，使用高温档连续工作4h，电热取暖器产生的热量是多少 ？
6．如图所示，定值电阻的阻值为10Ω，当开关S接触a，断开时，电压表的示数为1V；当开关S接触b，闭合时，电流表的示数为0.4A，电压表的示数为3V。求：
(1)S接触a， 断开时，电流表的示数；
(2)S接触b， 闭合时，电路消耗的总电功率；
(3)R3的阻值。
7．电热饮水机通过机内温控开关S进行自动控制，实现加热和保温两种功能。电路原理如图乙所示。电源电压恒为220V，当开关S接a时，电路处于加热状态，电流为5A；当开关S接b时，电路处于保温状态，消耗的功率为44W。求：
(1)该饮水机加热功率？
(2)该饮水机在加热状态工作2min，产生的热量为多少？
(3)保温状态下，电阻R1两端电压为多大？电阻R2阻值为多大？
8．如图甲是小明家购买的一台养生壶，该养生壶的内部简化电路如图乙所示，其中电热丝 R1＝4R0，R2＝R0，加热挡功率为P，请完成下列问题：
(1)求出P的值；
(2)为满足日常使用，需对该养生壶电路进行改装，使其具有高、中、保温三挡位调温功能，让高温挡能更快加热，其中中温挡与原来高温挡功率相同。小明设计了如图丙所示的两种方案，你认为哪个方案符合要求？
(3)推导出选中方案中高温档的电功率？（用P表示）
9．如图是一款有高、低温两挡的家用蒸汽电熨斗，其电路原理如图所示，为电热丝，的电阻为44Ω，其额定电压均为220V。正常工作时高温挡的电功率为1980W（电源电压保持不变，不计电热丝电阻随温度的变化）。求：
(1)这款家用蒸汽电熨斗是利用电流的 效应来工作的；
(2)电熨斗正常工作时，在高温挡状态下电路中的总电流；
(3)R1的电阻；
(4)在低温挡状态下工作10分钟消耗的电能。
10．某压力传感器的电阻R随撞击力F的变化图像如图甲，将它接入图乙电路来做手机抗摔实验。闭合开关S，在传感器上方释放手机，手机屏幕向下撞到传感器的平台上（平台的质量不计），当撞击力为80N时屏幕刚好破裂。实验测得撞击前、撞击时和撞击后的电流随时间变化的图像如图丙。已知电源电压，定值电阻。求：
(1)未受到撞击时，传感器的阻值。
(2)通过计算说明此次实验中手机屏幕是否会破裂？
(3)实验过程中电路消耗总功率的最小值与最大值之比是多少？
11．在如图所示的电路中，电源两端的电压恒为7.5V，灯L上标有“6V 0.5A”字样，滑动变阻器R的最大阻值为20Ω。若灯L的电阻保持不变，闭合开关S。求：
(1)灯L的阻值；
(2)灯L正常工作时，求滑动变阻器接入电路中的阻值。
(3)当滑动变阻器接入电路的阻值为13Ω时，灯L的实际功率。
12．如图所示的电路中，电源电压保持不变，R1、R2 均为定值电阻，R1= 10Ω，R2=30Ω。只闭合开关S时，电流表的示数为0.3A。求：
(1)电源电压；
(2)当开关S1、S2闭合，S断开时：
①通过电阻R1的电流；
②电路工作5 min消耗的电能。
13．空气质量指数是确保碧水蓝天的重要指标。图甲所示是某工业园设置的监测园区空气质量指数的仪器，其电路原理简图如图乙，用电流表显示空气质量指数，警报器（电压表改装）两端电压U0≥2V 时会发出警报声，警示空气质量指数不达标。其中电源电压U总为6V 恒定不变，定值电阻R0=5Ω，气敏电阻R的阻值与空气质量指数K的关系如图丙所示。
(1)当电路中电流为0.2A 时，气敏电阻R的电功率是多大
(2)空气质量指数K达多少时，会触发警报器发出警报
(3)若园区提高环保等级，要求空气质量指数K 达100时就触发警报。为了达到这一标准，应增加一个定值电阻R1改装成图1电路。请通过计算求解R1的阻值为多少Ω。（若结果不能整除，保留一位小数）
14．如图甲所示电路，电源电压恒为 8V，滑动变阻器 R2 标有“10Ω 1A”，电流表的量程为 0～3A，电压表的量程为 0～15V，灯泡电流电压关系如图乙所示。
(1)闭合开关S、S1，断开开关S2时，电流表的示数为0.6A，求R1的电功率；
(2)闭合开关S、S2，断开开关S1时，电压表的示数为3V，1min内R2消耗的电能；
(3)若在（2）的基础上仅将电压表换成电流表，求电路消耗的电功率。
15．某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示。电路中电源电压恒为5V，定值电阻R0的阻值为30Ω，电压表的量程为0～3V，轻质绝缘的压力检测板M与可变电阻R相连，R的阻值与压力F的关系如图乙所示。闭合开关S后，试问：
(1)检测板不受压力时，电路中的电流为多少？此时电压表的示数为多少？
(2)该装置所能测量的最大压力为多少？
(3)在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的办法。
16．如图所示，电源电压恒定，R1、R2是定值电阻，R1=10Ω，滑动变阻器Rx标有“20Ω 0.5A”字样，电流表使用0～3A量程。只闭合开关S1，电流表的示数为0.9A。开关S1、S2、S3都闭合时，电流表的示数为1.5A。求：
(1)电源电压；
(2)开关S1、S2、S3都闭合时，R2在10s内产生的热量；
(3)只闭合开关S2，移动变阻器的滑片，电路总功率的变化范围。
17．如图所示，电源电压不变，所选电流表量程为“”，电压表量程为“”，灯泡L标有“”字样，定值电阻阻值为，滑动变阻器的规格是“”，闭合开关S，移动滑片至某一位置时，灯泡正常发光，电压表的示数为11V，求：
(1)灯泡正常发光时的电阻；
(2)电源电压；
(3)若用定值电阻替换灯泡L，确保电路所有元件均安全使用的情况下，在移动变阻器滑片的过程中，电路的最大功率恰好是最小功率的3倍，求定值电阻的可能值。
18．物理兴趣小组利用磁性开关S2设计了烟雾报警与自动喷淋联动模拟系统，当烟雾达到一定浓度时触发自动报警喷淋。如图甲为该模拟系统示意图，Rc为控制电路中的气敏电阻，定值电阻R0=30Ω。控制电路中的电流I控≥0.02A时，磁性开关动触片被电磁铁吸引与触点a接触，安全指示灯L熄灭，报警喷淋系统正常工作，控制电路中的电流I控<0.02A时，动触片被释放，与触点b接触，安全指示灯亮，报警喷淋系统停止工作。已知控制电路电源电压U控大小可调节，电磁铁线圈电阻50Ω，气敏电阻RC的阻值与烟雾浓度C的关系如图乙所示。工作电路电源电压U=36V，报警电铃标有“36V 18W”字样，安全指示灯L标有“24V 12W”。
(1)报警电铃响时电流表示数为2.5A，喷淋系统工作20s消耗的电能是多少？
(2)工作电路中R′阻值多大？
(3)通过调节U控大小，可改变该装置对烟雾探测的灵敏度。调节U控，当触发报警喷淋的最低烟雾浓度C=8%时，则控制电路此时消耗的电功率是多少？
19．如图所示电路，电源两端的电压为6V，闭合开关S，电流表的示数为0.4A，通过R2的电流为0.1A。求：
(1)R1和R2的阻值；
(2)电路的总功率；
(3)R1工作5min消耗的电能。
20．如图所示电路中，电源电压不变，灯泡标有“6V 0.3A”的字样，R为定值电阻。闭合开关S1、S3，灯泡正常发光，电流表的示数为0.5A，求：
(1)电源电压；
(2)R的阻值；
(3)只闭合开关S2时，电路消耗的总功率。（忽略灯泡电阻的变化）
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
《电磁学计算题常考热点专题提升训练--2025年中考物理提分必刷训练》参考答案
1．(1)3V
(2)10Ω
(3)5Ω
【详解】（1）由电路图知，开关S1断开，S2闭合，两电阻串联在电路中，电压表测电源电压。而电源为2节新干电池，电压为3V，所以电压表示数为3V。
（2）开关S1闭合，S2断开，两电阻串联接入电路，电压表测R1两端的电压，电流表测电路中的电流。则R1的阻值
（3）据串联电路的电压特点知，R2两端的电压
R2的阻值
2．(1)
(2)242Ω
(3)20℃
【详解】（1）由图乙知，加热功能时的电功率为0.8kW，保温功能时的电功率为0.2kW，所以烧热水10min消耗的电能
（2）由图甲知，开关接1触点时，电路中只有R1工作，电路的电阻较小，据知，电路的总功率较大，为加热功能；开关接2触点时，两个电阻串联接入电路，电路中的总电阻较大，据知，电路的总功率较小，为保温功能。保温时，电路的总阻值
（3）加热10min，水吸收的热量
水升高的温度
标准大气压下，水的沸点为100摄氏度，则水的初温
3．(1)2.31×105J
(2)220Ω
(3)87.5%
【详解】（1）水吸收的热量
（2）由图乙可知保温状态时的电功率为220W，由可得煮茶器保温状态下的电阻
（3）由图可知加热状态下的功率是880W，加热5min煮茶器消耗的电能
则煮茶器加热状态的热效率
4．(1)3V
(2)15Ω
(3)0.36W
【详解】（1）由图可知，只闭合开关S1时，只有R1接入电路，电流表测量通过R1的电流，等效电路如图所示：
由欧姆定律可知电源电压为U=I1R1=0.3A×10Ω=3V
（2）只闭合开关S1、S2时，R1和R2并联，电流表测干路电流，等效电路如图所示：
R2两端的电压为U2=U=3V
由并联电路的特点可知通过R1的电流是0.3A，通过R2的电流为I2=I总-I1=0.5A-0.3A=0.2A
R2的电阻值为
（3）只闭合开关S3时，R1与R2串联，电流表测电路中的电流，等效电路如图所示：
总电阻为R总=R1+R2=10Ω+15Ω=25Ω
电路消耗的电功率为
【点睛】本题考查串并联电路的特点、欧姆定律和电功率公式的应用。
5．(1) 热 金属外壳 高温
(2)5A
(3)
【详解】（1）[1]电流通过电阻丝时，会产生热量，这就是电流的热效应，电热取暖器是利用电流的热效应工作的。
[2]电热取暖器有金属外壳，为了防止外壳带电后发生触电事故，取暖器的外壳需要与家庭电路的地线相连。
[3]当S1和S2同时闭合时，两个电热丝并联接入电路中，根据并联电路的电阻关系可知此时电路中的总电阻是最小的，根据可知电热取暖器处于高温挡。
（2）S1闭合、S2断开时，只有R1接入电路，此时为低温挡；低温挡的功率为
当S1、S2都闭合时，R1和R2并联，电热取暖器处于高温挡，则R2的功率为
由P＝UI得，通过电阻丝R2的电流
（3）电热取暖器产生的热量是
6．(1)
(2)1.2W
(3)
【详解】（1）S接触a，S1断开时，电路为定值电阻R1与R2串联，电压表测R1两端电压，则电电流表的示数为
（2）当开关S接触b，S1闭合时，电路为定值电阻R1与R3并联，电流表测干路的电流，电压表测电源电压，此时电压表的示数为3V，即电源电压为3V，电路消耗的总电功率为
（3）当开关S接触b，S1闭合时，定值电阻R1与R3并联，R1支路电流为
R3支路电流为
R3的阻值为
7．(1)1100W
(2)132000J
(3)8.8V，1056Ω
【详解】（1）当开关S接a时，电路为R1单独工作，此时电路中的电流为5A，则该饮水机加热功率
（2）该饮水机在加热状态工作2min，产生的热量为
（3）当开关S接b时，电路为两电阻串联，电路处于保温状态，消耗的功率为44W，电路中的电流为
保温状态，电路中的总电阻为
加热状态时，电路为R1单独工作，电路中的电流为5A，R1的阻值为
由保温状态可知，电阻R2阻值为
保温状态下R1两端电压为
8．(1)
(2)方案二
(3)
【详解】（1）乙图中，当双触头开关与1、2接触时，电路为 R1、R2串联；当双触头开关与2、3接触时，电路为R2单串联，根据串联电路中电阻关系可知，串联电阻最大，因此当双触头开关与2、3接触时，电路为R2单独串联，电功率最大为加热档，加热档的功率为
（2）方案一中，开关S闭合，S1闭合，开关S2接a时，电路为两电阻并联；开关S闭合，S1闭合，开关S2接b时，电路为R1单独串联；开关S闭合，S1断开，开关S2接b时，电路为两电阻串联，由串并联电阻规律可知，串联电阻最大，并联电阻最小；根据可知，串联时电功率最小为保温挡，并联时电功率最大为高温档；R1单独串联为中温档，中温档的功率为
不符合“中温档与原来高温档功率相同”，因此不符合要求；
方案二中，开关S闭合，S1闭合，开关S2接a时，电路为两电阻并联；开关S闭合，S1闭合，开关S2接b时，电路为R2单独串联；开关S闭合，S1断开，开关S2接b时，电路为两电阻串联；根据可知，串联时电功率最小为保温档，并联时电功率最大为高温档；R2单独串联为中温档，中温档的功率为
符合“中温档与原来高温档功率相同”，因此符合要求。
（3）方案二中，两电阻并联时为高温档，则高温档的功率为
9．(1)热
(2)9A
(3)55Ω
(4)5.28×105J
【详解】（1）电熨斗工作时把电能转化为内能，所以电熨斗是利用电流的热效应来工作的。
（2）由题意知道，高温挡的电功率P高温=1980W，由P=UI知道，高温挡状态下电路中的总电流
（3）当S1闭合，S2断开时，只有电热丝R1接入电路，电路中的电阻较大，由知道，电熨斗处于低温挡；当S1、S2都闭合时，电热丝R1和R2并联接入电路，电路中的电阻较小，由知道，电熨斗处于高温挡。并联电路各支路两端电压相等，通过R2的电流
因为并联电路中干路电流等于各支路电流之和，所以通过R1的电流
由欧姆定律可得电热丝R1的电阻
（4）当S1闭合，S2断开时，电路中仅有R1，电熨斗处于低温挡；工作时间t=10min=600s
电熨斗处于低温挡正常工作消耗的电能
10．(1)590Ω
(2)不会破裂
(3)1：30
【详解】（1）由电路图可知，闭合开关S后，定值电阻R0和压力传感器电阻串联，电流表测电路中的电流。由图丙可知，传感器未受到撞击时，此时电路中的电流最小，则此时电路中的电流I＝I传＝0.05A
由可知，电路的总电阻为
因串联电路中总电阻等于各分电阻之和，所以，压力传感器未受到撞击时的电阻R传＝R总﹣R0＝600Ω﹣10Ω＝590Ω
（2）撞击力越大，压力传感器电阻越小，电路中电流越大，由图丙知电路中最大电流为I大＝1.5A，此时电路的总电阻
此时压力传感器的电阻R传″＝R总'﹣R0＝20Ω﹣10Ω＝10Ω
由图甲可知，此时传感器受到的撞击力为60N，小于80N，所以手机屏幕不会破裂。
（3）电路消耗总功率的最小值为P小＝UI＝30V×0.05A＝1.5W
电路消耗总功率的最大值为P大＝UI大＝30V×1.5A＝45W
则实验过程中电路消耗总功率的最小值与最大值之比为
11．(1)
(2)
(3)
【详解】（1）根据欧姆定律 ，可得灯泡的电阻
（2）因串联电路中总电压等于各分电压之和，灯泡正常发光时，滑动变阻器两端的电压
因串联电路中各处的电流相等，则滑动变阻器接入电路中的电阻
（3）当滑动变阻器接入电路的阻值为13Ω时，电路中的电流
灯泡的实际功率
12．(1)12V
(2)1.2A，5760J
【详解】（1）只闭合开关S时，据图可知，电路为R1和R2串联，此时电流表的示数为0.3A，则电源电压为
（2）当开关S1、S2闭合，S断开时，电路为R1和R2并联，则通过电阻R1的电流为
通过电阻R2的电流为
干路电流为
电路工作5min消耗的电能为
13．(1)1W
(2)200
(3)16.7
【详解】（1）由图乙可知，R与R0串联，电流表测电路中的电流，电压表测R0两端电压，R0两端电压U0=IR0=0.2A×5Ω=1V
R两端电压UR=U总-U0=6V-1V=5V
气敏电阻R的电功率是PR=URI=5V×0.2A=1W
（2）由题意可知，当警报器发出警报时，警报器两端电压U'0=2V，则此时电流为
R两端电压U'R=U总-U'0=6V-2V=4V
R的阻值
由图丙可知此时空气质量指数K为200。
（3）改装后的电路图如图1，R1与R0并联。由图丙可知当空气质量指数K为100时，R=25Ω。
触发警报时，警报器两端电压U'0=2V，则通过R0的电流仍为I0=0.4A，电路R1和R0的总电流I总=I0=0.4A
通过R的电流
所以通过R1的电流I1=I总-I=0.4A-0.16A=0.24A
R1的电阻
14．(1)3.6W
(2)
(3)6.4W
【详解】（1）闭合开关 S、S1，断开开关 S2 时，和灯泡串联，电流表测电路电流。电流表的示数为 0.6A，由乙图可知灯泡电压为2V，根据串联电压规律，电压为
则R1的电功率为
（2）阻值为
闭合开关S、S2，断开开关S1时，的最大阻值（）和灯泡串联，电流表测电路电流，电压表测右侧电阻丝分得的电压。因为的最大阻值（）等于阻值，则此时电路中电流为0.6A，的电压为6V，则1min内R2消耗的电能为
（3）（2）中的电压为6V，电压表的示数为3V，根据串联分压原理可知滑片在中点。若在（2）的基础上仅将电压表换成电流表，则左侧部分电阻丝接入电路，则此时接入电路的阻值为
由图乙可知，灯泡电流为0.8A时，灯泡电压为4V，若通过的电流为0.8A，则的电压为
因为，电源电压恒为 8V，恰好符合题意，所以此时电路中电流为0.8A，则电路消耗的电功率
15．(1)0.05A，1.5V
(2)5×103N
(3)见解析
【详解】（1）由图甲可知，R、R0串联，电压表测定值电阻两端的电压，由图乙可知，当检测板不受压力时，R的阻值为R＝70Ω，根据串联电路的电阻特点可知，电路中的总电阻为
此时电路中的电流为
由欧姆定律可知R0两端的电压为
（2）根据电压表量程可知，R0两端的最大电压为U0大＝3V，根据欧姆定律可得电路中的最大电流为
电路中的最小总电阻为
根据串联电路的电阻特点可知R的最小阻值为
由图乙可知，当R小＝20Ω时，该装置所能测量的最大压力为5×103N。
（3）压力越大，R的阻值越小，由于R0两端的最大电压一定，电源电压不变时，R两端的最小电压也不变，由串联电路的分压规律可知，要提高该装置所能测量的最大压力值的改进方法为：可将定值电阻R0换为阻值较小的电阻或在定值电阻R0两端并联一个阻值适当的电阻。
16．(1)9V
(2)54J
(3)2.7～4.5W
【详解】（1）只闭合开关S1，电流表的示数为0.9A。此时电路中只有电阻，电源电压为
（2）开关S1、S2、S3都闭合时，电路中只有电阻和并联，R2在10s内产生的热量为
（3）只闭合开关S2，与滑动变阻器串联，当滑动变阻器接入零，电路中只有电阻，由上可知，电流为，大于滑动变阻器允许的最大电流0.5A，则电路中电流最大为0.5A，则电路总功率的最大值为
滑动变阻器全部接入时电流最小为
则电路总功率的最小值为
电路总功率的变化范围为2.7～4.5W
17．(1)
(2)20V
(3)
【详解】（1）由题意，根据知，灯泡正常发光时的电阻
（2）由电路图可知，移动滑片至某一位置时，灯泡正常发光，此时R1与灯泡、滑动变阻器R2串联，且R1阻值为10Ω，电压表测R2两端电压，电流表测电流，灯泡的额定功率，根据，有
则时，灯泡正常发光，此时电压表的示数为11V，根据串联电路的特点知，电源电压
（3）用定值电阻替换灯泡L，确保电路所有元件均安全使用的情况下，由于滑动变阻器R2的规格是“ 80 Ω ； 0.6 A ”，则电路中的电流最大不超过；当电压表示数最大时，定值电阻的电流最小，有
根据电源电压不变，电路的最大功率恰好是最小功率的3倍，且，则最大电流为最小电流的3倍，故
解得，此时滑动变阻器的电阻
小于最大值，故可以满足要求。
18．(1)1440J
(2)24Ω
(3)0.12W
【详解】（1）由图甲的工作电路知，报警电铃响时，电铃与喷淋系统并联，电流表测干路的电流。电流表示数为2.5A，工作电路工作20s消耗的总电能
报警电铃消耗的电能
喷淋系统消耗的电能
（2）工作电路中，安全指示灯工作时，与电阻R′串联接入电路，此时电路中的电流
R′两端的电压
R′的阻值
（3）由乙图可知，RC与浓度成一次函数关系，当浓度为0时，RC为300Ω，当浓度为5%时，RC为250Ω，所以当浓度为8%时，有
解得RC的电阻。
控制电路中，两个电阻及电磁铁串联接入电路，电路的总电阻
触发报警喷淋时，电路中的电流大于等于0.02A，所以控制电路此时消耗的电功率
19．(1)20Ω；60Ω
(2)2.4W
(3)540J
【详解】（1）分析电路图可知，两电阻并联，电流表测量干路中电流，根据并联电路电压特点可知，R1和R2两端的电压U1=U2=U=6V
通过R2的电流为0.1A，则R2的阻值
电流表的示数为0.4A，则干路中电流为0.4A，则R1的电流为I1=I-I2=0.4A-0.1A=0.3A
则R1的阻值
（2）电路消耗的电功率P=U电源I=6V×0.4A=2.4W
（3）定值电阻R1工作5min消耗的电能为W=P1t=I2R1t=(0.3A)2×20Ω×5×60s=540J
20．(1)6V
(2)
(3)
【详解】（1）闭合开关S1、S3，灯泡正常发光，此时电路为并联电路，灯泡和定值电阻并联，电流表测干路电流，电流表的示数为0.5A，灯泡标有“6V 0.3A”的字样，则灯泡的电阻为
灯泡两端的电压为6V，流过灯泡的电流为0.3A，根据并联电路电压特点可知， 定值电阻两端的电压为6V，电源电压也为6V。
（2）根据并联电路电流特点可知，流过R的电流为
根据欧姆定律可知，R的阻值为
（3）只闭合开关S2时，电路为简单的串联电路，灯泡与定值电阻串联，则电路消耗的总功率为
同课章节目录
