(共14张PPT)
闭合电路欧姆的定律
创设情境
自主学习
问题归纳
反馈练习
合作探究
直击高考
课堂小结
布置作业
文本内容

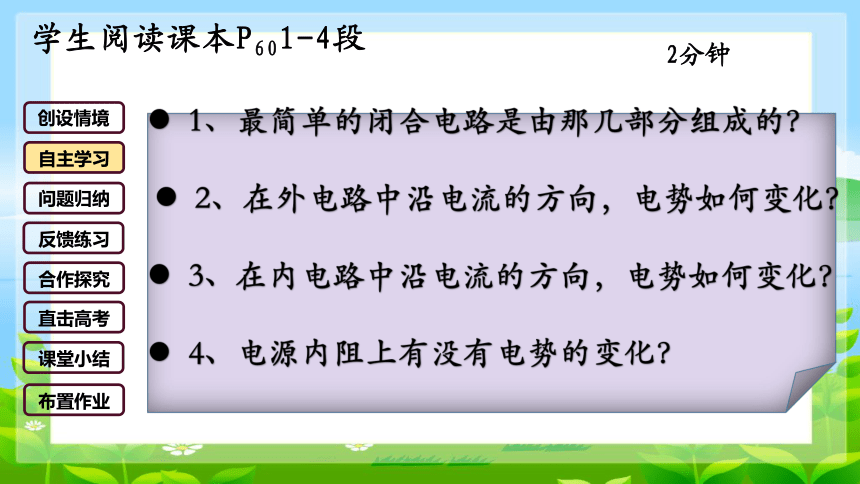

学生阅读课本P601-4段
创设情境
自主学习
问题归纳
反馈练习
合作探究
直击高考
课堂小结
布置作业
1、最简单的闭合电路是由那几部分组成的?
2、在外电路中沿电流的方向,电势如何变化?
3、在内电路中沿电流的方向,电势如何变化?
4、电源内阻上有没有电势的变化?
2分钟
一、闭合电路的组成
外电路
内电路
内电路
S
R
+

R
S
+

r
E
电路中电势降落关系
U内
U外
E
结论:E = U外+ U内
E
r
R
S
+
+
电流
+
电动势
内电路
电势
升中有降
3如图,若外电路两端的电势降落,即电势差为U外;内电路中的电势降落,即电势差为U内;电源电动势为E;当电键闭合后,电路中的电流为I,通电时间为t。试回答下列问题
(1)在t时间内,外电路中电流做功产生的热为多少?
(2)在t时间内,内电路中电流做功产生的热为多少?
(3)电池化学反映层在t时间内,非静电力做的功W非为多少?
(4)静电力做的功等于消耗的电能,非静电力做的功等于转化的电能,根据能量守恒你能得到什么结论?
Q外=u外It=I2Rt
Q内=u内It=I2rt
W非=Eq=EIt
W非=Q外+Q内
创设情境
自主学习
问题归纳
反馈练习
合作探究
直击高考
课堂小结
布置作业
二、闭合电路欧姆定律
2、电动势E与U内、U外的关系:
E= U内+U外
1、闭合电路的欧姆定律
(1)内容:闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。
(2)公式:
适用于一切闭合电路
适用于纯电阻电路
[例1]
创设情境
自主学习
问题归纳
反馈练习
合作探究
直击高考
课堂小结
布置作业
在如图所示的电路中,电源的电动势为 1.5V,内阻为0.12Ω,外电路的电阻为1.38Ω, 求电路中的电流和路端电压.
R
S
E
r
解:由闭合电路欧姆定律
[例2]
创设情境
自主学习
问题归纳
反馈练习
合作探究
直击高考
课堂小结
布置作业
如图所示, R1= 20Ω,R2= 10Ω,当开关S切换到位置1时,电流表的示数为 I1= 0.2A;当开关S切换到位置2时电流表的示数为I2= 0.3A.求电源的电动势E和内阻r.
A
2
1
E
r
R1
R2
创设情境
自主学习
问题归纳
反馈练习
合作探究
直击高考
课堂小结
布置作业
A
V
R
r
闭合开关,使滑动变阻器的滑片向左滑动,则电流表和电压表的读数怎样变化?
E
三、路端电压与负载的关系
创设情境
自主学习
问题归纳
反馈练习
合作探究
直击高考
课堂小结
布置作业
1、当外电阻增大时,路端电压增大
2、路端电压U与电流I的关系图象
U
I
0
E
I = 0
E/r
U=E-Ir
创设情境
自主学习
问题归纳
反馈练习
合作探究
直击高考
课堂小结
布置作业
一、认识闭合电路
二、闭合电路中能量的转化
三、闭合电路欧姆定律
四、路端电压与负载电阻的关系
五、U—I图象
创设情境
自主学习
问题归纳
反馈练习
合作探究
直击高考
课堂小结
布置作业
1.教材后练习1、2题。
2.练习册习题
3.查阅资料了解近年来出现的新型电源
谢谢观看
