2025年福建省泉州市泉港区中考物理一模试卷（含解析）

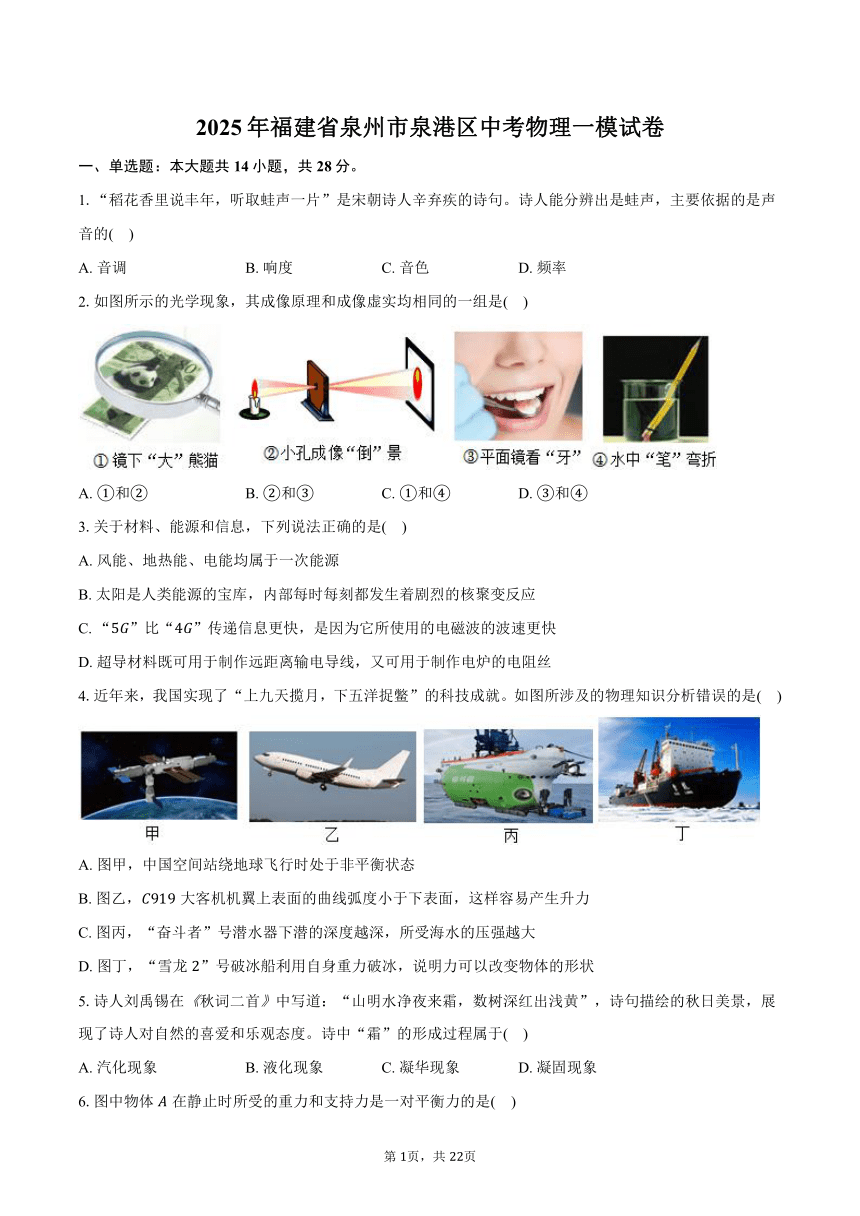

2025年福建省泉州市泉港区中考物理一模试卷
一、单选题：本大题共14小题，共28分。
1.“稻花香里说丰年，听取蛙声一片”是宋朝诗人辛弃疾的诗句。诗人能分辨出是蛙声，主要依据的是声音的( )
A. 音调 B. 响度 C. 音色 D. 频率
2.如图所示的光学现象，其成像原理和成像虚实均相同的一组是( )
A. 和 B. 和 C. 和 D. 和
3.关于材料、能源和信息，下列说法正确的是( )
A. 风能、地热能、电能均属于一次能源
B. 太阳是人类能源的宝库，内部每时每刻都发生着剧烈的核聚变反应
C. “”比“”传递信息更快，是因为它所使用的电磁波的波速更快
D. 超导材料既可用于制作远距离输电导线，又可用于制作电炉的电阻丝
4.近年来，我国实现了“上九天揽月，下五洋捉鳖”的科技成就。如图所涉及的物理知识分析错误的是( )
A. 图甲，中国空间站绕地球飞行时处于非平衡状态
B. 图乙，大客机机翼上表面的曲线弧度小于下表面，这样容易产生升力
C. 图丙，“奋斗者”号潜水器下潜的深度越深，所受海水的压强越大
D. 图丁，“雪龙”号破冰船利用自身重力破冰，说明力可以改变物体的形状
5.诗人刘禹锡在秋词二首中写道：“山明水净夜来霜，数树深红出浅黄”，诗句描绘的秋日美景，展现了诗人对自然的喜爱和乐观态度。诗中“霜”的形成过程属于( )
A. 汽化现象 B. 液化现象 C. 凝华现象 D. 凝固现象

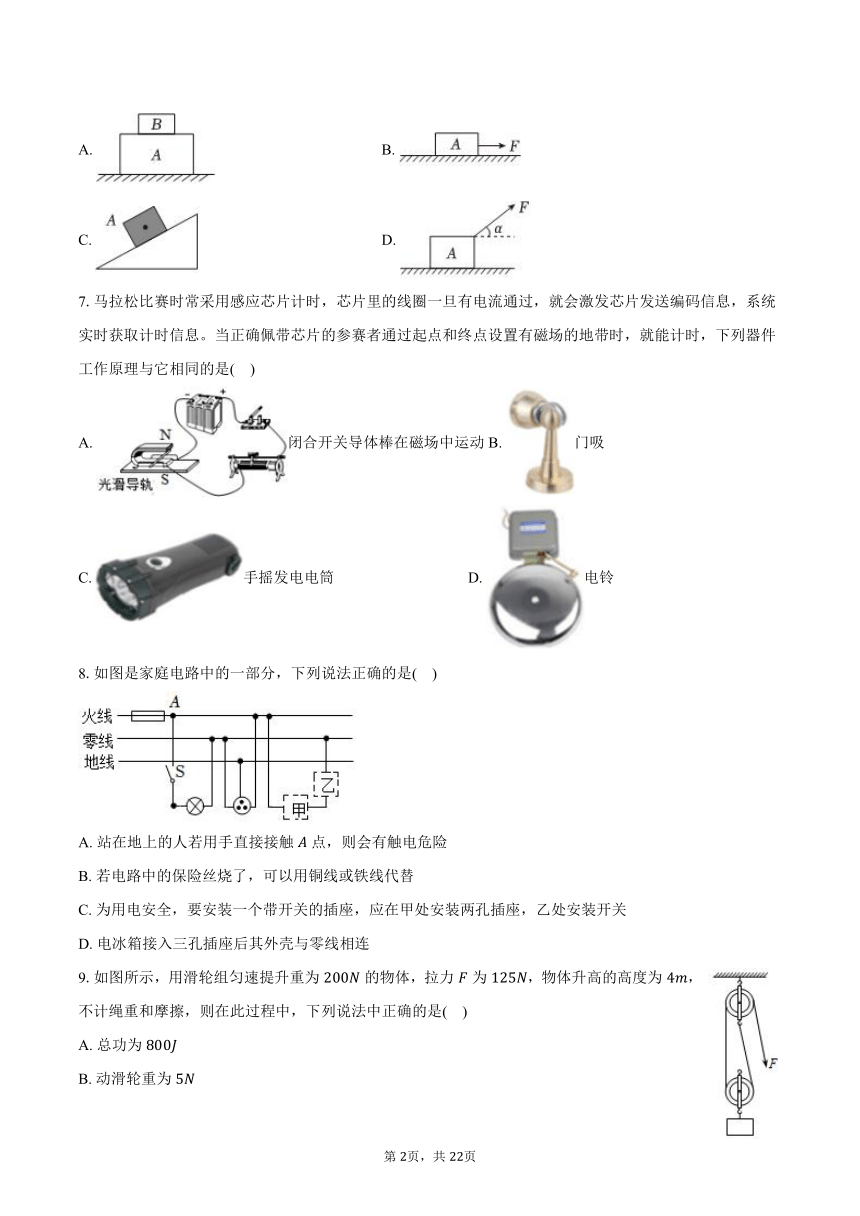

6.图中物体在静止时所受的重力和支持力是一对平衡力的是( )
A. B.
C. D.
7.马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是( )
A. 闭合开关导体棒在磁场中运动B. 门吸
C. 手摇发电电筒 D. 电铃
8.如图是家庭电路中的一部分，下列说法正确的是( )
A. 站在地上的人若用手直接接触 点，则会有触电危险
B. 若电路中的保险丝烧了，可以用铜线或铁线代替
C. 为用电安全，要安装一个带开关的插座，应在甲处安装两孔插座，乙处安装开关
D. 电冰箱接入三孔插座后其外壳与零线相连
9.如图所示，用滑轮组匀速提升重为的物体，拉力为，物体升高的高度为，不计绳重和摩擦，则在此过程中，下列说法中正确的是( )
A. 总功为
B. 动滑轮重为
C. 绳端移动的距离为
D. 滑轮组的机械效率为

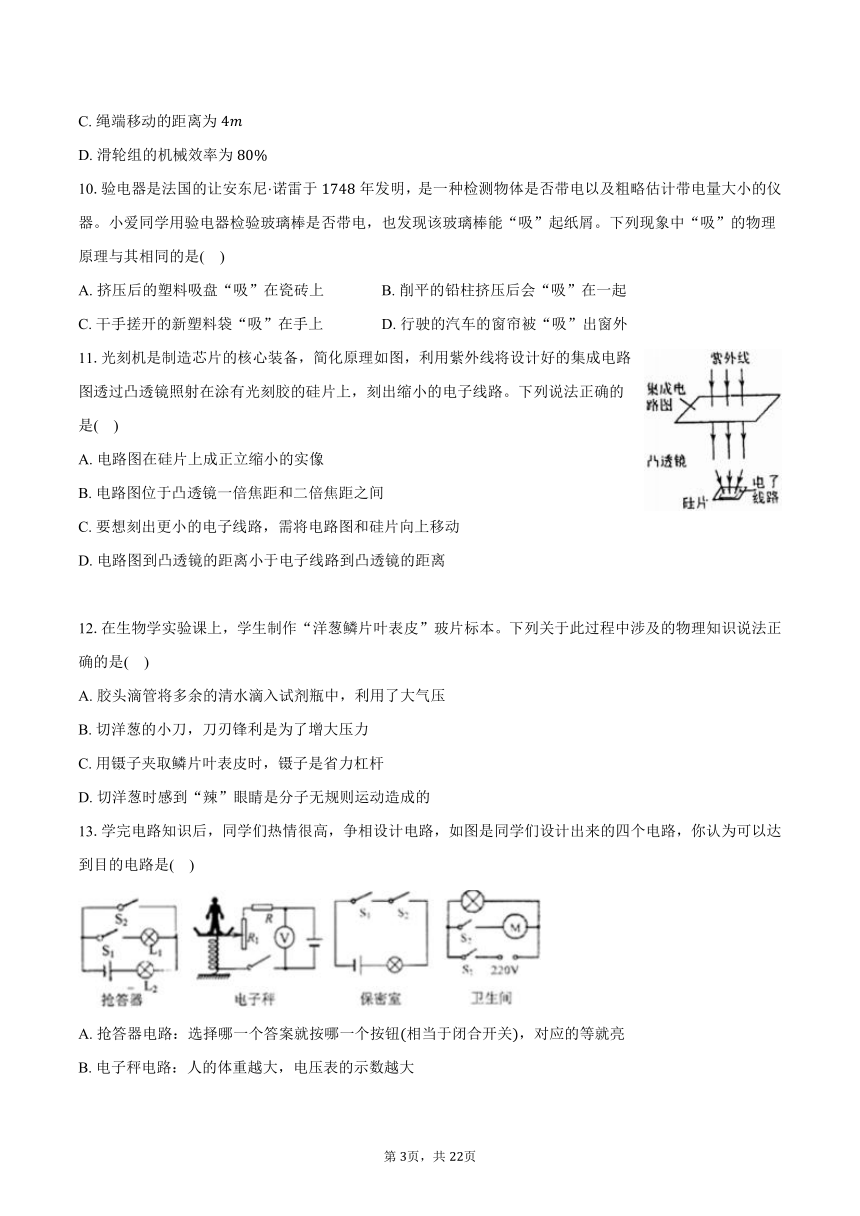

10.验电器是法国的让安东尼诺雷于年发明，是一种检测物体是否带电以及粗略估计带电量大小的仪器。小爱同学用验电器检验玻璃棒是否带电，也发现该玻璃棒能“吸”起纸屑。下列现象中“吸”的物理原理与其相同的是( )
A. 挤压后的塑料吸盘“吸”在瓷砖上 B. 削平的铅柱挤压后会“吸”在一起
C. 干手搓开的新塑料袋“吸”在手上 D. 行驶的汽车的窗帘被“吸”出窗外
11.光刻机是制造芯片的核心装备，简化原理如图，利用紫外线将设计好的集成电路图透过凸透镜照射在涂有光刻胶的硅片上，刻出缩小的电子线路。下列说法正确的是( )
A. 电路图在硅片上成正立缩小的实像
B. 电路图位于凸透镜一倍焦距和二倍焦距之间
C. 要想刻出更小的电子线路，需将电路图和硅片向上移动
D. 电路图到凸透镜的距离小于电子线路到凸透镜的距离
12.在生物学实验课上，学生制作“洋葱鳞片叶表皮”玻片标本。下列关于此过程中涉及的物理知识说法正确的是( )
A. 胶头滴管将多余的清水滴入试剂瓶中，利用了大气压
B. 切洋葱的小刀，刀刃锋利是为了增大压力
C. 用镊子夹取鳞片叶表皮时，镊子是省力杠杆
D. 切洋葱时感到“辣”眼睛是分子无规则运动造成的
13.学完电路知识后，同学们热情很高，争相设计电路，如图是同学们设计出来的四个电路，你认为可以达到目的电路是( )
A. 抢答器电路：选择哪一个答案就按哪一个按钮相当于闭合开关，对应的等就亮
B. 电子秤电路：人的体重越大，电压表的示数越大
C. 保密室电路：只有两道门都关上了相当于开关闭合，值班室的灯才会亮
D. 卫生间照明灯和换气扇电路：照明和换气扇的工作互不影响

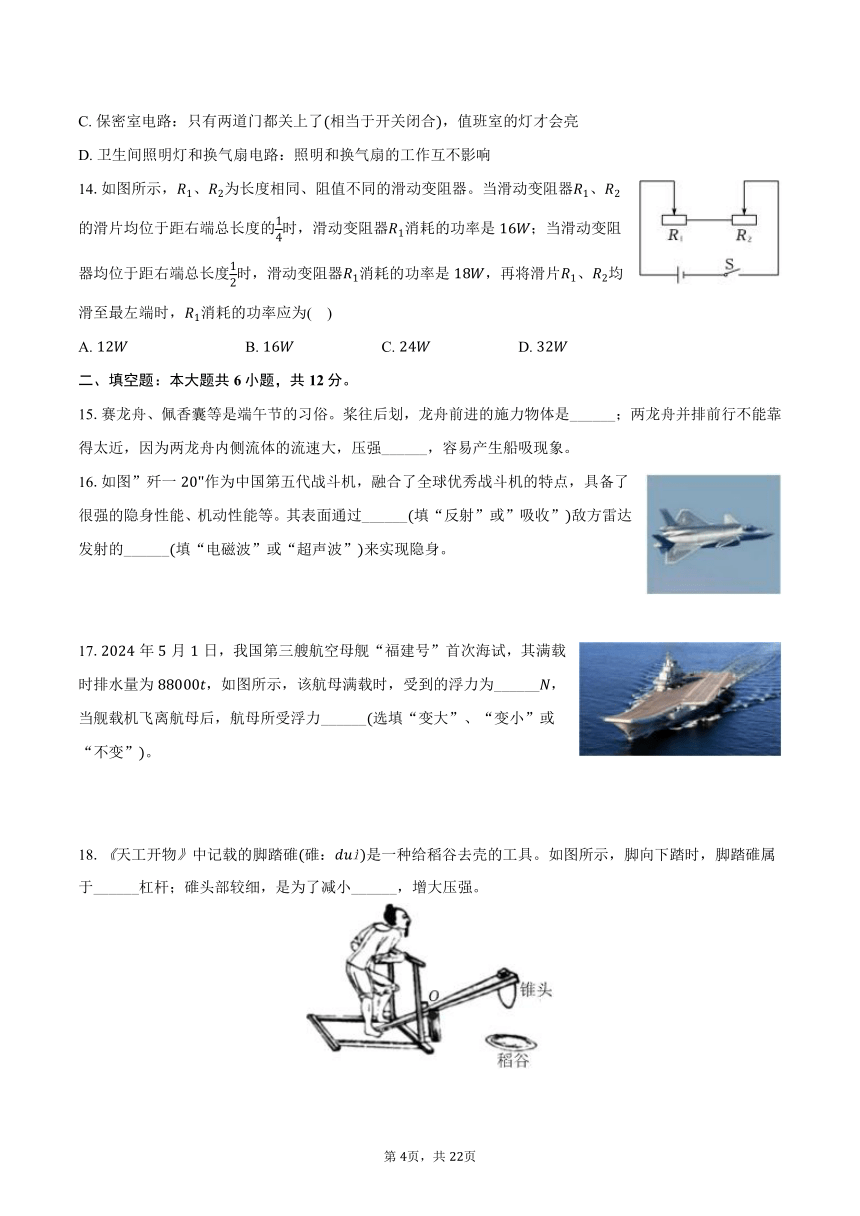

14.如图所示，、为长度相同、阻值不同的滑动变阻器。当滑动变阻器、的滑片均位于距右端总长度的时，滑动变阻器消耗的功率是；当滑动变阻器均位于距右端总长度时，滑动变阻器消耗的功率是，再将滑片、均滑至最左端时，消耗的功率应为( )
A. B. C. D.
二、填空题：本大题共6小题，共12分。
15.赛龙舟、佩香囊等是端午节的习俗。桨往后划，龙舟前进的施力物体是______；两龙舟并排前行不能靠得太近，因为两龙舟内侧流体的流速大，压强______，容易产生船吸现象。
16.如图”歼一作为中国第五代战斗机，融合了全球优秀战斗机的特点，具备了很强的隐身性能、机动性能等。其表面通过______填“反射”或”吸收”敌方雷达发射的______填“电磁波”或“超声波”来实现隐身。
17.年月日，我国第三艘航空母舰“福建号”首次海试，其满载时排水量为，如图所示，该航母满载时，受到的浮力为______，当舰载机飞离航母后，航母所受浮力______选填“变大”、“变小”或“不变”。
18.天工开物中记载的脚踏碓碓：是一种给稻谷去壳的工具。如图所示，脚向下踏时，脚踏碓属于______杠杆；碓头部较细，是为了减小______，增大压强。

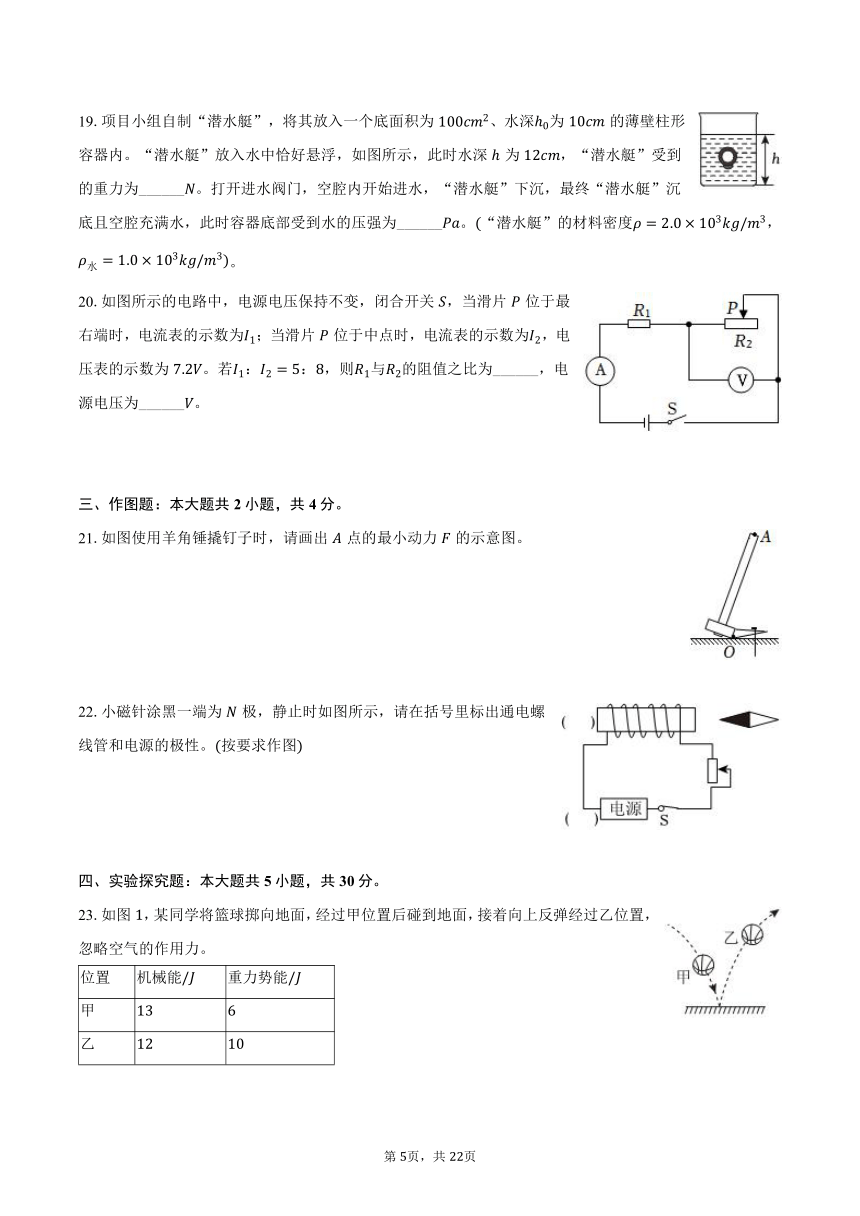

19.项目小组自制“潜水艇”，将其放入一个底面积为、水深为的薄壁柱形容器内。“潜水艇”放入水中恰好悬浮，如图所示，此时水深为，“潜水艇”受到的重力为______。打开进水阀门，空腔内开始进水，“潜水艇”下沉，最终“潜水艇”沉底且空腔充满水，此时容器底部受到水的压强为______。“潜水艇”的材料密度，。
20.如图所示的电路中，电源电压保持不变，闭合开关，当滑片位于最右端时，电流表的示数为；当滑片位于中点时，电流表的示数为，电压表的示数为。若：：，则与的阻值之比为______，电源电压为______。
三、作图题：本大题共2小题，共4分。
21.如图使用羊角锤撬钉子时，请画出点的最小动力的示意图。
22.小磁针涂黑一端为极，静止时如图所示，请在括号里标出通电螺线管和电源的极性。按要求作图
四、实验探究题：本大题共5小题，共30分。
23.如图，某同学将篮球掷向地面，经过甲位置后碰到地面，接着向上反弹经过乙位置，忽略空气的作用力。
位置 机械能 重力势能
甲
乙
篮球直径为 ______选填“”、“”或“”，质量为，则该篮球受到的重力为______；
篮球反弹经过乙位置时一切外力都消失，将保持______静止或匀速直线运动状态。
篮球经过甲、乙两位置时的机械能和重力势能如表所示，则篮球与地面碰撞过程损失的机械能为______，在乙位置时的动能为______。
24.在“探究光的反射规律”的实验中，小莉设计了如图的实验，平面镜放在水平桌面上，纸板可绕转动。
实验前，应将纸板______放置于平面镜上。一束光贴着纸板绕入射点沿逆时针方向转动，可观察到反射光束沿______时针方向转动。
某时刻入射光线与镜面的夹角为时，其反射角等于______。
将纸板、置于同一平面，一束光贴着纸板沿射到点，反射光束将沿图中的方向射出，说明光在反射时______。
在纸板前，从不同方向都可以看到入射光的径迹，这是因为光在纸板上发生了______反射。
为探究反射光、入射光和法线是否在同一平面内，下一步的操作是______。
25.小爱是一名天文爱好者，她淘到一小块“陨石”但真伪难以辨别。阅读资料后知陨石密度一般大于且陨石一般不吸水。于是她对这块“陨石”的密度进行了测量，来初步鉴别真伪。测量过程如图所示。
她把天平游码拨到______，发现指针如图甲所示，她应向______调节平衡螺母使天平平衡，然后将“陨石”放在左盘中，天平平衡后，砝码质量和游码对应刻度如图乙，则“陨石”的质量为______；
将“陨石”陨石不吸水缓放入盛有水的量筒中，水面升高至如图丙所示，则陨石的体积为______。小爱测出“陨石”的密度 ______；
若实验过程中，小爱不小心将量筒打碎了，经过思考，她采取了以下步骤测量“陨石”的体积如图丁：
用天平测出“陨石”的质量为。
向烧杯中加入适量的水，如图丁所示，烧杯放在水平桌面上，用细线系住小石块轻轻放入烧杯中，使小石块浸没在水中，在烧杯壁上记下水面位置。
将小石块从水中取出后，如图丁所示，用天平测出烧杯和水的总质量。
如图丁所示，向烧杯中缓慢加水至标记处，再用天平测出烧杯和水的总质量。
则“陨石”的密度 ______选用题中测量的物理量符号和表示，该表达式算出的密度值______填“偏大”“偏小”或“准确”。
26.在“探究水沸腾时温度变化的特点”实验时，两组同学从甲、乙两图所示的实验装置中各选一套来完成实验。
实验时，按照自下而上的顺序组装器材的目的是______写出一条理由即可。
图丙是实验中某一时刻温度计示数，其读数是______。
图丁是两个小组根据各自的实验数据绘制的“温度时间”的图象，其中图象______选填“”或“”是根据乙实验装置的数据绘制的；生活中利用类似的办法煮食物，可以使食物熟的更快，其原因是______。
同学们观察到戊图中明显的实验现象时，温度计示数______选填“变大”“不变”或“变小”，这时气泡内的气体是______选填“空气”或“水蒸气”。
27.用如下器材：和两挡可调的恒压电源、和两种规格的滑动变阻器、电阻箱和额定电流为的小灯泡，完成下列实验。
“探究电流与电阻关系”的实验中：
图甲中有一根线连接错误，请在这根线上打“”；
改正电路后，闭合开关，发现电流表有示数、电压表无示数，原因可能是______；
排除故障后，正确操作并闭合开关，电压表示数为，电流表示数为，将滑片调至合适位置记录数据。改变接入电路的阻值，重复实验，又测得三组数据，描绘出如图乙所示的图像，记录______点的数据时，滑片的位置最靠近端，此时滑动变阻器接入电路中的阻值是______；
用挡的恒压电源、的定值电阻和滑动变阻器设计了如图丙所示电路，测出了小灯泡正常发光时的电阻。
正确操作，仅读了两次电压表的示数，其中第二次电压表示数为，则 ______；
若对图丙进行以下调整，开关均仅断开、闭合一次，仍能测出的是______。
A.将与对调位置
B.将换成
C.将与对调位置
五、简答题：本大题共1小题，共4分。
28.如图所示是物理老师给学生演示的“让苹果爬上来”的实验。将筷子穿透苹果，手握筷子的中上部，保持筷子和苹果不动，然后用锤子向下敲击筷子的上端，结果苹果顺着筷子“爬”了上来。请你利用所学物理知识解释其中的道理。
六、计算题：本大题共3小题，共22分。
29.杭州亚运会用机器狗为运动员运输铁饼。机器狗自身质量为，每只脚与地面接触面积为，运输的铁饼质量为，每次运输的平均时间约为，机器狗匀速直线运动的速度约为，前进过程中驱动力为。
机器狗每次运输铁饼运动的路程约是多少米？
机器狗背上铁饼站立在水平地面上，求机器狗对地面的压强；
机器狗匀速直线运动时做功的功率为多少瓦？
30.如图是某加热座椅简化工作原理图。电源电压恒为，电阻阻值为。闭合开关和，电路处于加热状态，加热功率为；只闭合，电路处于保温状态。求：
加热时通过电阻的电流。
电阻的阻值。
保温电路产生的热量。
31.如图甲所示，为物理创新小组设计的光控路灯原理图。由控制电路和工作电路组成，光敏电阻的阻值随照度描述光照强度的物理量的变化关系如图乙所示，是照度的单位。闭合开关、，当通过线圈的电流时，触点、接通，当通过线圈的电流时，触点、断开。已知控制电路电源电压为，定值电阻的阻值为，工作电路电源电压为，灯泡和规格均为“，”。电磁铁线圈电阻忽略不计求：灯泡正常发光时的电阻；
当时，工作电路在内消耗的电能；
当时，工作电路的电功率。
答案和解析
1.【答案】
【解析】解：“稻花香里说丰年，听取蛙声一片”，人们能分辨出蛙声主要是依据声音的音色不同，故ABD错误，C正确；
故选：。
2.【答案】
【解析】解：放大镜成的是正立、放大的虚像，其成像原理是光的折射；
小孔成像是由光的直线传播形成的实像；
平面镜成像是由光的反射形成的虚像；
水中“笔”弯折是由光的折射形成的虚像；
故成像原理和成像虚实均相同。
故选C。
3.【答案】
【解析】解：、风能、地热能是自然界中可以直接获得的，都属于一次能源；电能是消耗一次能源才得到的，属于二次能源，故A错误；
B、太阳内部每时每刻都在发生核聚变，释放巨大的能量，是人类能源的宝库，地球上的大部分能量都来自太阳，故B正确；
C、“”比“”传递信息更快，但它们所使用的都是电磁波，真空中的电磁波的速度大小都是相同的，故C错误；
D、超导材料电阻为，根据焦耳定律可知，通电后不会发热，故不能制作电炉的电阻丝，可以用于制作输电线，故D错误。
故选：。
4.【答案】
【解析】解：、空间站绕着地球飞行时，方向不断改变，所以处于非平衡状态，故A正确；
B、大客机机翼上表面的曲线弧度大于下表面，飞机在飞行过程中由于机翼上下方所受的压强不同，所以产生一个向上的升力，故B错误；
C、“奋斗者”号载人潜水器下潜的深度越深，海水的密度不变，所受海水的压强越大，故C正确；
D、“雪龙”号破冰船利用自身重力破冰，说明力可以使物体发生形变，故D正确。
故选：。
5.【答案】
【解析】解：霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，故C符合题意，不符合题意。
故选：。
6.【答案】
【解析】解：、图中物体在静止时所受的重力和支持力，大小不相等，不是一对平衡力，故A不符合题意；
B、图中物体在静止时所受的重力和支持力，大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故B符合题意；
C、图中物体在静止时所受的重力和支持力，不在同一直线上，不是一对平衡力，故C不符合题意；
D、图中物体在静止时所受的重力和支持力，大小不相等，不是一对平衡力，故D不符合题意。
故选：。
7.【答案】
【解析】解：采用感应芯片计时，参赛者须按要求正确佩带计时芯片，当参赛者通过起点、终点设置的磁感应带时，芯片里的线圈切割磁感线运动，因此线圈中就会产生感应电流，从而激发芯片发送编码信息，系统实时获取计时信息；
A、该图装置反映的是通电线圈在磁场中受力转动的原理，故A错误，
B、门吸利用的是磁极间的相互作用规律，故B错误，
C、手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使灯泡发光，故C正确，
D、电铃利用的是电流的磁效应，故D错误，
故选：。
8.【答案】
【解析】解：
A、站在地上的人若用手直接接触点时，接触了火线，会有触电危险，故A正确；
B、保险丝是用电阻率大、熔点低的材料制成的，而铜的熔点高，不能及时熔断，故B错误；
C、在家庭电路中，为了用电安全，开关应接在插座用电器与火线之间，所以图中甲处应装开关，乙处应装插座，故C错误；
D、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故D错误。
故选：。
9.【答案】
【解析】解：、由图可知，，滑轮组做的总功为：
，故A错误；
B、不计绳重和摩擦，根据可知，动滑轮重为：
，故B错误；
C、绳端移动的距离为：
，故C错误；
D、该滑轮组的机械效率为：
。故D正确。
故选：。
10.【答案】
【解析】解：该玻璃棒能“吸”起纸屑，这是因为带电的玻璃棒可以吸引轻小物体；
A.挤压后的塑料吸盘“吸”在瓷砖上，因为塑料吸盘里面的空气被挤出，在外界大气压的作用下，将挂钩压在瓷砖上，是大气压的应用，故A不符合题意；
B.削平的铅柱压紧后能“吸”在一起，因为分子间有引力，故B不符合题意；
C.干手搓开的新塑料袋“吸”在手上，因为摩擦起电后带静电，会吸引轻小物体，故C符合题意；
D.行驶的汽车的窗帘被“吸”出窗外，因为行驶的汽车，车外的空气流速快，压强小，车内的空气流速小、压强大，压强差就把窗帘压向窗外，故D不符合题意。
故选：。
11.【答案】
【解析】解：
A、由题意可知，硅片相当于光屏，硅片上会出现缩小的电路图案，所以可知该凸透镜成倒立、缩小的实像，故A错误；
B、结合凸透镜成缩小实像的条件可知，物距应大于凸透镜的二倍焦距，所以电路图物体应位于凸透镜的二倍焦距之外，故B错误；
C、要想刻出更小的电子线路，即像变小，应增大物距，减小像距，所以需将电路图和硅片向上移动，故C正确；
D、由凸透镜成缩小实像的条件可知，电路图到凸透镜的距离物距大于二倍焦距，电子线路到凸透镜的距离像距在一倍焦距和二倍焦距之间，所以电路图到凸透镜的距离大于电子线路到凸透镜的距离，故D错误。
故选：。
12.【答案】
【解析】解：、用胶头滴管从试剂瓶中吸取清水，利用了大气压。但将多余的清水滴入试剂瓶中，是由于液体的重力和胶头的弹性作用，而不是大气压，故A错误。
B、切洋葱的小刀，刀刃锋利是通过减小受力面积来增大压强，而不是增大压力，故B错误。
C、用镊子夹取鳞片叶表皮时，镊子的动力臂小于阻力臂，是费力杠杆，故C错误。
D、切洋葱时感到“辣”眼睛，是因为洋葱细胞释放的刺激性气体分子在不停地做无规则运动，扩散到空气中进入人的眼睛，故D正确。
故选：。
13.【答案】
【解析】解：、电路图中，两只开关断开，灯泡都不发光，上面开关闭合，下面灯泡发光，下面开关闭合，两只灯泡都发光，不能达到目的，故A错误；
B、因为电压表直接测量的是电源电压，而且不会随着秤盘中物重的变化而改变，不能达到目的，故B错误；
C、由设计电路图可知，两道门都关上，即两个开关都闭合时，灯才会亮，说明两个开关相互影响，不能独立控制灯的亮与灭，因此两开关应串联，能达到目的，故C正确；
D、由电路图可知，照明灯和换气扇并联，灯可以独立工作，但是换气扇不能单独工作，互相影响，不能达到目的，故D错误。
故选：。
14.【答案】
【解析】解：由图可知，两滑动变阻器串联，当滑动变阻器、的滑片均位于距右端总长度的时，接入电路的阻值为，接入电路的阻值为，
此时滑动变阻器消耗的功率：
当滑动变阻器均位于距右端总长度时，接入电路的阻值为，接入电路的阻值为，
时滑动变阻器消耗的功率：
由解得：，
当滑动变阻器、的滑片均位于距右端总长度的时，由串联电路的电阻特点和欧姆定律可知，电源电压：
当滑动变阻器均位于距右端总长度时，由串联电路的电阻特点和欧姆定律可知，电源电压：
由解得：
再将滑片、均滑至最左端时，接入电路的阻值为，接入电路的阻值为零，
此时的电源电压：
由解得：，
由可知，滑片、均滑至最左端时，消耗的功率与、的滑片均位于距右端总长度的时消耗的功率之比：，
则再将滑片、均滑至最左端时，消耗的功率：，故B正确。
故选：。
15.【答案】水 小
【解析】解：物体间力的作用是相互的，桨往后划，对水施加了向后的作用力，同时，水也对桨施加一个向前的作用力，使龙舟向前运动，所以使龙舟前进的力的施力物体是水；
根据流体流速越大的位置，压强越小可知，两龙舟并排前行不能靠得太近，因为两龙舟内侧流体的流速大，压强小，容易产生船吸现象。
故答案为：水；小。
16.【答案】吸收 电磁波
【解析】解：歼一战斗机表面通过吸收敌方雷达发射的电磁波来实现隐身。
故答案为：吸收；电磁波。
17.【答案】 变小
【解析】解：满载时受到的浮力为：；
满载时航母漂浮，处于平衡状态，所受浮力和航母的总重是一对平衡力，舰载机飞离航母后，航母总重力变小，航母仍漂浮，根据漂浮时可知航母所受浮力会变小。
故答案为：；变小。
18.【答案】费力 受力面积
【解析】解：“碓身”在使用过程中，动力臂小于阻力臂，为费力杠杆；
碓头部较细，是在压力一定时，通过减小受力面积来增大压强的。
故答案为：费力；受力面积。
19.【答案】
【解析】解：“潜水艇”放入水中恰好悬浮，根据物体的浮沉条件可知，此时“潜水艇”受到的重力等于受到的浮力；
潜水艇排开水的体积：，
则潜水艇的体积，
潜水艇受到的浮力：，
由于潜水艇悬浮在水中，根据物体的浮沉条件可知，潜水艇的重力：，
由可知，潜水艇的质量：，
由可知，潜水艇材料的体积：，
则潜水艇空腔的体积：，
当“潜水艇”沉底且空腔充满水，容器中水下降的高度：，
此时容器中水的深度：，
容器底部受到水的压强：。
故答案为：；。
20.【答案】：
【解析】解：由图可知，、串联，电压表测量两端的电压，
当滑片位于最右端时，全部接入电路，此时电路中的总电阻为：，根据欧姆定律可知，电流表的示数为：；
当滑片位于中点时，一半接入电路，此时电路中的总电阻为：，根据欧姆定律可知，电流表的示数为：；
则，
解得：，即：，
此时两端的电压，
根据串联分压的特点可得：，
则两端的电压为：，
根据串联电路的电压规律可知，电源电压为：。
故答案为：：；。
21.【答案】
【解析】解：由杠杆平衡条件 可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在点，因此作为动力臂最长，由图知动力的方向应该向左，过点作垂直于的力，即为最小动力的示意图：
22.【答案】解：由小磁针的指向，根据磁极间的相互作用规律得出通电螺线管的左端为极、右端为极，再根据右手螺旋定则得出电流从螺线管的右侧流入、左侧流出，电源的右端为正极、左端为负极。如图所示：

23.【答案】；； 匀速直线运动； ；
【解析】解：比较刻度尺上，、、的长度，明显能看出，篮球的直径为；
该篮球受到的重力；
篮球到达乙位置时，在根据牛顿第一定律可知，若此时一切外力消失，篮球将保持匀速直线运动状态不变。
篮球经过甲、乙两位置时的机械能和重力势能如表所示，机械能由变为，篮球与地面碰撞过程损失的机械能为；在乙位置时机械能为，其中重力势能，所以在乙位置时的动能为。
故答案为：；；匀速直线运动；；。
24.【答案】竖直；顺； ； 光路可逆； 漫； 将纸板向前或向后折，观察纸板上是否有反射光线
【解析】解：要使入射光线和其反射光线的径迹同时在纸板上出现，则法线必须与平面镜垂直，并且反射光线、入射光线和法线必须在同一平面内，因此纸板与平面镜的位置关系必垂直；
移动激光笔，使入射光线绕入射点沿逆时针方向转动，则入射角增大，反射角也增大，则反射光线会远离法线，即反射光线会顺时针转动；
当入射光线与镜面的夹角为时，入射角为，反射角等于入射角，反射角也为；
一束光贴着纸板沿射到点，反射光束将沿图中的方向射出，这说明光在反射时，光路是可逆的；
在不同方向都可以看到纸板上入射光的径迹，这是因为光在纸板上发生了漫反射的缘故；
将纸板向前或向后折，观察纸板上是否有反射光线，据此探究反射光、入射光和法线是否在同一平面内。
故答案为：竖直；顺；；光路可逆；漫；将纸板向前或向后折，观察纸板上是否有反射光线。
25.【答案】零刻度线处；左；；
；；
；偏小
【解析】解：她把天平游码拨到零刻度线处，发现指针如图甲所示，指针右偏，她应向左调节平衡螺母使天平平衡，然后将“陨石”放在左盘中，天平平衡后，砝码质量和游码对应刻度如图乙，则“陨石”的质量
；
将“陨石”陨石不吸水缓放入盛有水的量筒中，水面升高至如图丙所示，则陨石的体积
小爱测出“陨石”的密度
；
用天平测出“陨石”的质量为。
向烧杯中加入适量的水，如图丁所示，烧杯放在水平桌面上，用细线系住小石块轻轻放入烧杯中，使小石块浸没在水中，在烧杯壁上记下水面位置。
将小石块从水中取出后，如图丁所示，用天平测出烧杯和水的总质量。
如图丁所示，向烧杯中缓慢加水至标记处，再用天平测出烧杯和水的总质量。
根据可知，石块排开水质量为
则“陨石”的体积即排开水的体积为
“陨石”的密度
小石块从水中取出后，小石块上沾有水，导致变小，根据该表达式算出的密度值偏小。
故答案为：零刻度线处；左；；
；；
；偏小。
26.【答案】使酒精灯外焰加热使温度计玻璃泡与待测物体充分接触；；；气压越大，沸点越高；不变；水蒸气。
【解析】解：
实验中用酒精灯外焰加热，使温度计玻璃泡与待测物体充分接触，故应按照自下而上的顺序组装器材；
温度计分度值是，其读数为；
根据图像可知，的沸点高于的沸点，由于水的沸点与气压的大小有关，气压越大，沸点越高，乙图中烧杯上方加盖，可以增大水上方的气压，增大水的沸点，所以是根据乙实验装置的数据绘制的；生活中利用类似的办法煮食物，可以使食物熟的更快，其原因是气压越大，沸点越高；
根据图戊可知，气泡在上升的过程中逐渐的变大，所以是沸腾时的现象，水在沸腾的过程中，吸收热量，温度不变；气泡内的气体是由水汽化成的水蒸气。
故答案为：使酒精灯外焰加热使温度计玻璃泡与待测物体充分接触；；；气压越大，沸点越高；不变；水蒸气。
27.【答案】见解答图；电阻箱短路或电压表短路或电压表断路；；； ；
【解析】解：原电路图中，电压表被短路，在“探究电流与电阻关系”的实验中，电阻箱、电流表和滑动变阻器串联，电压表并联在电阻箱两端，如下图所示：
；
闭合开关，电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的电路短路或电压表短路或电压表断路，即原因可能是电阻箱短路或电压表短路或电压表断路；
实验中，当把小电阻换成大电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故当定值电阻阻值最大时，滑动变阻器接入电路的阻值最大，由图乙可知，记录点的数据时，滑片的位置最靠近端；
正确操作并闭合开关，电压表示数为，电流表示数为，此时滑动变阻器最大阻值接入电路，若滑动变阻器选用，滑动变阻器两端电压为，则电源电压为，不符合题意；
若滑动变阻器选用，滑动变阻器两端电压为，电源电压为，符合题意，故电源电压为；
由图乙可知，定值电阻两端电压为，根据串联电路电压的规律，滑动变阻器分得的电压：，滑动变阻器分得的电压为电压表示数的倍，根据分压原理，当接入电阻时，滑动变阻器连入电路中的电阻为：；
将与电压表并联后再与灯和串联，通过移动滑动变阻器的滑片使电压表示数为时，由串联电路电流特点，通过灯的电流为额定电流，灯正常发光；
保持滑片位置不变，通过开关的转换，使电压表测与两端的总电压为，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据串联电路电压的规律，灯的额定电压为，则小灯泡正常工作时的电阻为：
；
、将与对调位置，无论闭合开关、还是、，都无法确定灯泡是否正常发光，故A错误；
B、将换成，此时电路中的最小电流为，灯泡无法正常发光，故B错误；
C、将与对调位置，闭合开关、，调节滑动变阻器，使电压表示数为，根据串联电路电压规律，两端电压为，根据欧姆定律可知，此时通过的电流为，等于灯泡额定电流，此时灯泡正常发光；保持的滑片位置不变，通过开关的转换，使电压表测两端电压，即灯泡的额定电压，利用求出小灯泡正常工作时的电阻，故C正确；
故选：。
故答案为：见解答图；电阻箱短路或电压表短路或电压表断路；；；；。
28.【答案】苹果和筷子原来是静止的，用锤子敲击筷子的上端，筷子的运动状态改变，向下运动，而苹果由于惯性保持原来的静止状态，位置不变，则苹果相对于筷子向上运动了，看上去苹果顺着筷子“爬”了上来。
【解析】苹果和筷子原来是静止的，用锤子敲击筷子的上端，筷子的运动状态改变，向下运动，而苹果由于惯性保持原来的静止状态，位置不变，则苹果相对于筷子向上运动了，看上去苹果顺着筷子“爬”了上来。
29.【答案】解：机器狗每次运输铁饼运动的距离：；
机器狗的总重力：，
机器狗四足站立在水平地面上，对地面的压力，
四足机器狗站立时的受力面积：，
它对地面的压强为：；
机器狗匀速直线运动时做功的功率：。
答：机器狗每次运输铁饼运动的路程约是；
机器狗背上铁饼站立在水平地面上，机器狗对地面的压强为；
机器狗匀速直线运动时做功的功率为。
30.【答案】解：由图可知，当、都闭合时，、并联，此时电路处于加热状态；
根据并联电路的电压太低可知，、两端的电压：，
加热时通过的电流：；
由可知，加热时电路中的总电流：，
根据并联电路的电流特点可知，加热时通过的电流：，
由可知，的阻值：；
由图可知，只闭合，只有工作，电路处于保温状态，
由可知，保温电路产生的热量：。
答：加热时通过电阻的电流为；
电阻的阻值为；
保温电路产生的热量为。
31.【答案】解：根据可以求得灯泡正常发光时的电阻：；
根据乙图可知当时，光敏电阻，此时控制电路的总电阻：，
此时通过线圈的电流：，
因为，所以此时触点、断开，工作电路中只有工作，电源电压等于额定电压，从而可得工作电路在内消耗的电能：；
根据乙图可知，与成一次函数，设，将、代入关系式可得，，，即，可以求得当时，光敏电阻，此时控制电路的总电阻：，
可以求得通过线圈的电流：，
因为，所以此时触点、接通，工作电路中和并联，电源电压等于、额定电压，从而可得工作电路的电功率：
。
答：灯泡正常发光时的电阻；
当时，工作电路在内消耗的电能；
当时，工作电路的电功率。
第19页，共22页
