高考物理二轮复习考前必晓8个实验基础要点课件（20页ppt）

(共20张PPT)
二、考前必晓8个实验基础要点
一、测量仪器中的“两尺”与“三表”

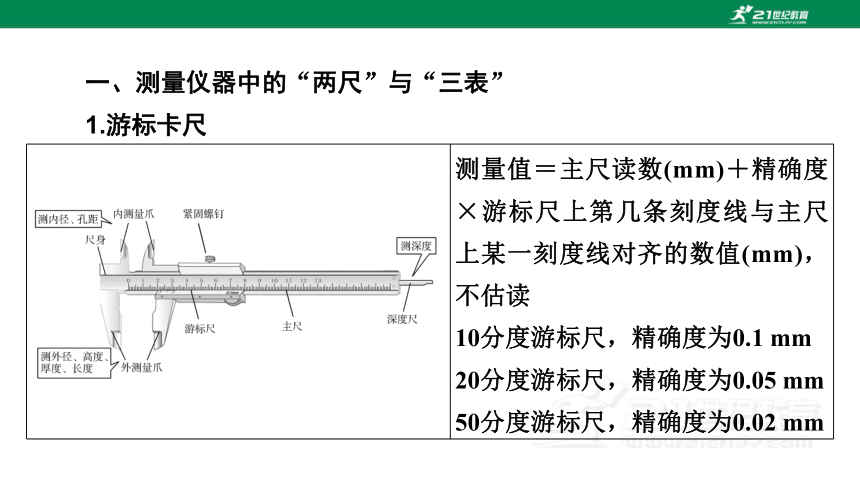

1.游标卡尺
测量值＝主尺读数(mm)＋精确度×游标尺上第几条刻度线与主尺上某一刻度线对齐的数值(mm)，不估读
10分度游标尺，精确度为0.1 mm
20分度游标尺，精确度为0.05 mm
50分度游标尺，精确度为0.02 mm

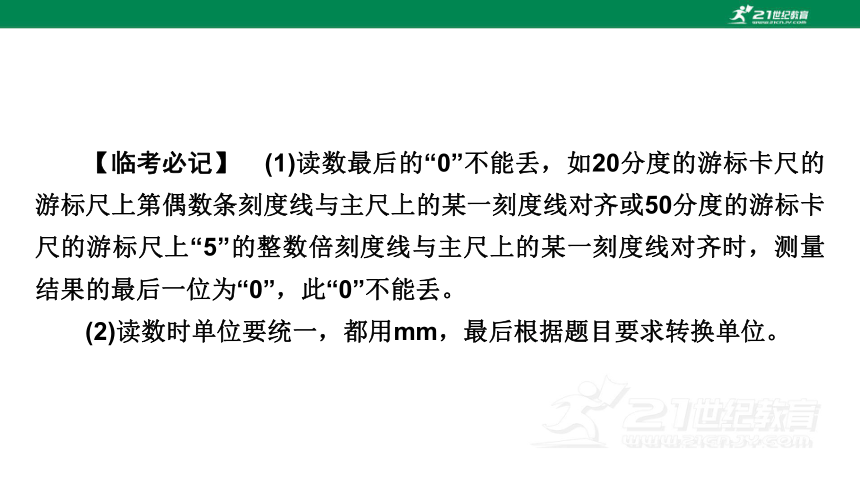

【临考必记】　(1)读数最后的“0”不能丢，如20分度的游标卡尺的游标尺上第偶数条刻度线与主尺上的某一刻度线对齐或50分度的游标卡尺的游标尺上“5”的整数倍刻度线与主尺上的某一刻度线对齐时，测量结果的最后一位为“0”，此“0”不能丢。
(2)读数时单位要统一，都用mm，最后根据题目要求转换单位。
2.螺旋测微器(千分尺)
测量值＝固定刻度读数(mm)＋可动刻度读数(带估读值)×0.01 mm。注意要估读到0.001 mm
【临考必记】　(1)螺旋测微器测量长度可以精确到0.01 mm，旋钮每转一周，螺杆前进或后退0.5 mm，结果若用mm作为单位，则小数点后必须保留3位数字。
(2)读数时，要注意固定刻度上半毫米刻度线是否已经露出。
3.电流表和电压表
量程 精确度 读数规则
电流表0～3 A 0.1 A 与刻度尺一样，读数规则较简单，只需在精确值后加一估读数即可
电压表0～3 V 0.1 V
电流表0～0.6 A 0.02 A 估读位与最小刻度在同一位
电压表0～15 V 0.5 V
4.多用电表(欧姆表)

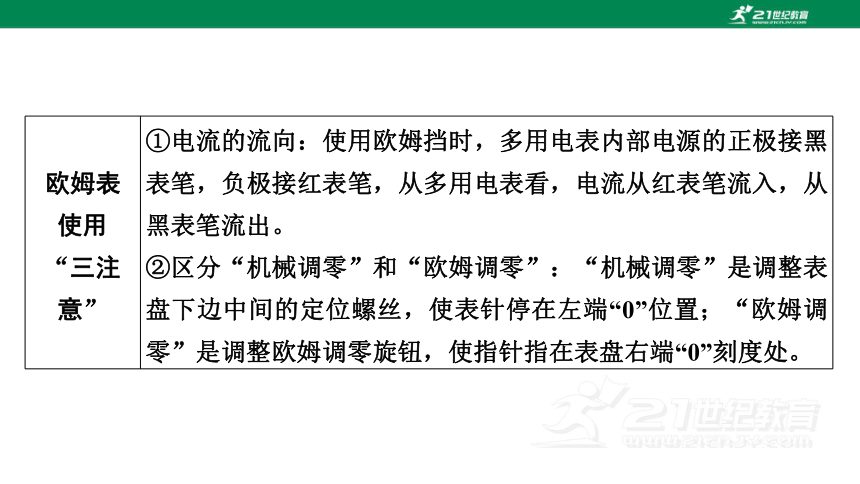

欧姆表
使用
“三注
意” ①电流的流向：使用欧姆挡时，多用电表内部电源的正极接黑表笔，负极接红表笔，从多用电表看，电流从红表笔流入，从黑表笔流出。
②区分“机械调零”和“欧姆调零”：“机械调零”是调整表盘下边中间的定位螺丝，使表针停在左端“0”位置；“欧姆调零”是调整欧姆调零旋钮，使指针指在表盘右端“0”刻度处。
【特别提醒】　多用电表欧姆挡内部有电源，由“中值刻度”即可知道该挡的总内阻。因此，欧姆表可看成内阻已知，能显示外测电阻大小的“高级电源”。
二、电路及实验器材的选择
5.测量电路的选择——内接法与外接法
6.控制电路的选择——限流式接法与分压式接法
限流式接法 分压式接法 对比说明
闭合S前滑片P的位置 b端 a端 都是为了保护电路元件
结论 (1)“以小控大用分压”——用最大阻值较小的滑动变阻器调节阻值大的用电器两端电压时用分压式接法。
(2)电压、电流要求“从零开始变化”时用分压式接法。
(3)滑动变阻器最大阻值小，限流式接法不能保证用电器安全时用分压式接法。
(4)分压式接法和限流式接法都可以用时，限流式接法优先(能耗小)
7.实验器材的选择
三、电表的改装
8.电流表和电压表的改装
改装成电压表 改装成电流表
内部电路
改装成电压表 改装成电流表
校对电路
【临考叮嘱】　电表有时可反常规使用，如已知内阻的电压表有时可当电流表使用，已知内阻的电流表有时可当电压表使用。
