2025年北京市房山区中考物理一模试卷（含解析）

2025年北京市房山区中考物理一模试卷
一、单选题：本大题共12小题，共24分。
1.如图所示，下列发电站发电过程中，利用不可再生能源发电的是( )
A. 煤炭发电 B. 水力发电
C. 风力发电 D. 光伏发电
2.琴和瑟是我国传统的两种乐器，通过弹拨琴和瑟的弦使之发声。下列说法正确的是( )
A. 正在发声的琴弦，没有振动
B. 琴和瑟发出的声音，可以在真空中传播
C. 人们依据音色的不同，能区分出琴和瑟的声音
D. 用大小不同的力拨动同一根弦可以改变发出声音的音调
3.如图所示的光现象，由于光的折射形成的是( )
A. 山在水中的“倒影”B. 树在地面上的“影子“
C. 月亮在水中的“像”D. 花在透镜下放大的“像”
4.如图所示，小明给奶奶夹核桃时，手尽量远离核桃夹的转轴处，这样做是为了( )

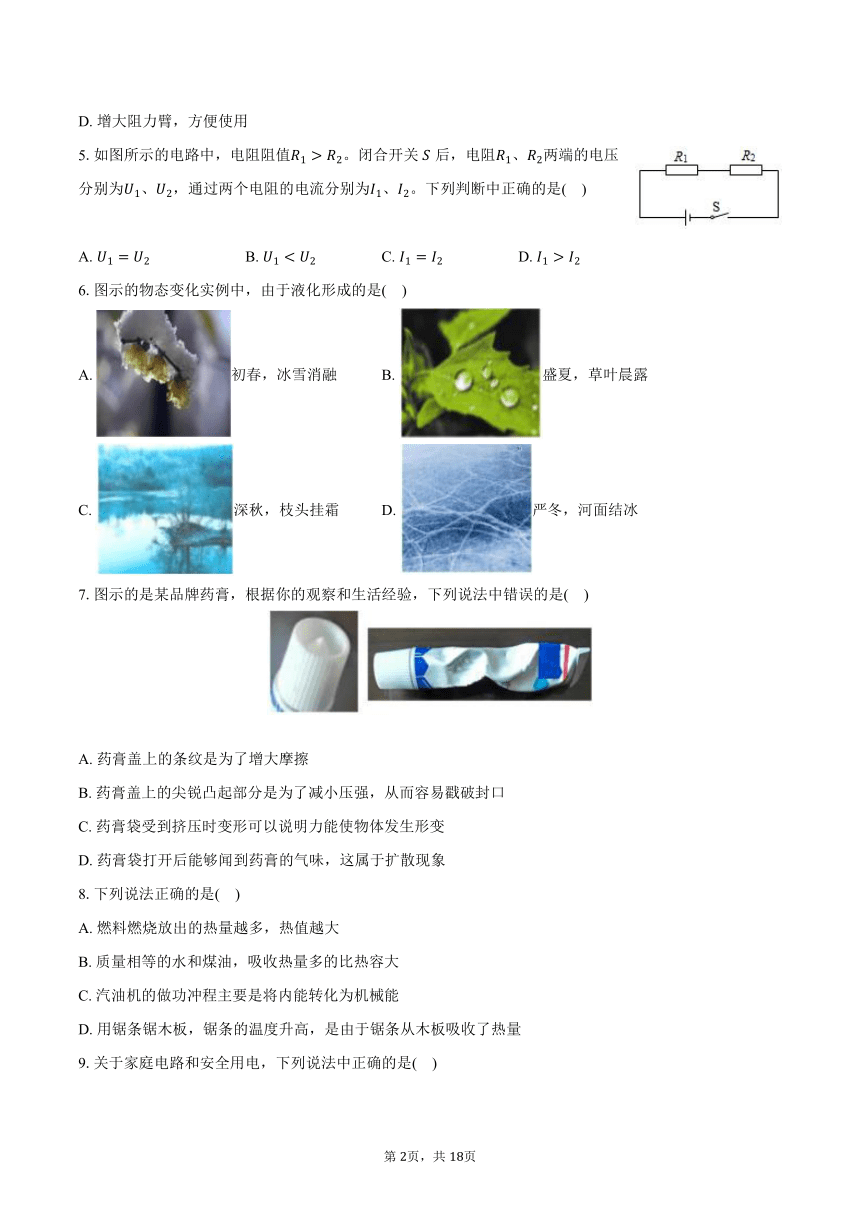

A. 减小动力臂，方便使用
B. 减小阻力臂，能够省力
C. 增大动力臂，能够省力
D. 增大阻力臂，方便使用
5.如图所示的电路中，电阻阻值。闭合开关后，电阻、两端的电压分别为、，通过两个电阻的电流分别为、。下列判断中正确的是( )
A. B. C. D.
6.图示的物态变化实例中，由于液化形成的是( )
A. 初春，冰雪消融 B. 盛夏，草叶晨露
C. 深秋，枝头挂霜 D. 严冬，河面结冰
7.图示的是某品牌药膏，根据你的观察和生活经验，下列说法中错误的是( )
A. 药膏盖上的条纹是为了增大摩擦
B. 药膏盖上的尖锐凸起部分是为了减小压强，从而容易戳破封口
C. 药膏袋受到挤压时变形可以说明力能使物体发生形变
D. 药膏袋打开后能够闻到药膏的气味，这属于扩散现象
8.下列说法正确的是( )
A. 燃料燃烧放出的热量越多，热值越大
B. 质量相等的水和煤油，吸收热量多的比热容大
C. 汽油机的做功冲程主要是将内能转化为机械能
D. 用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
9.关于家庭电路和安全用电，下列说法中正确的是( )

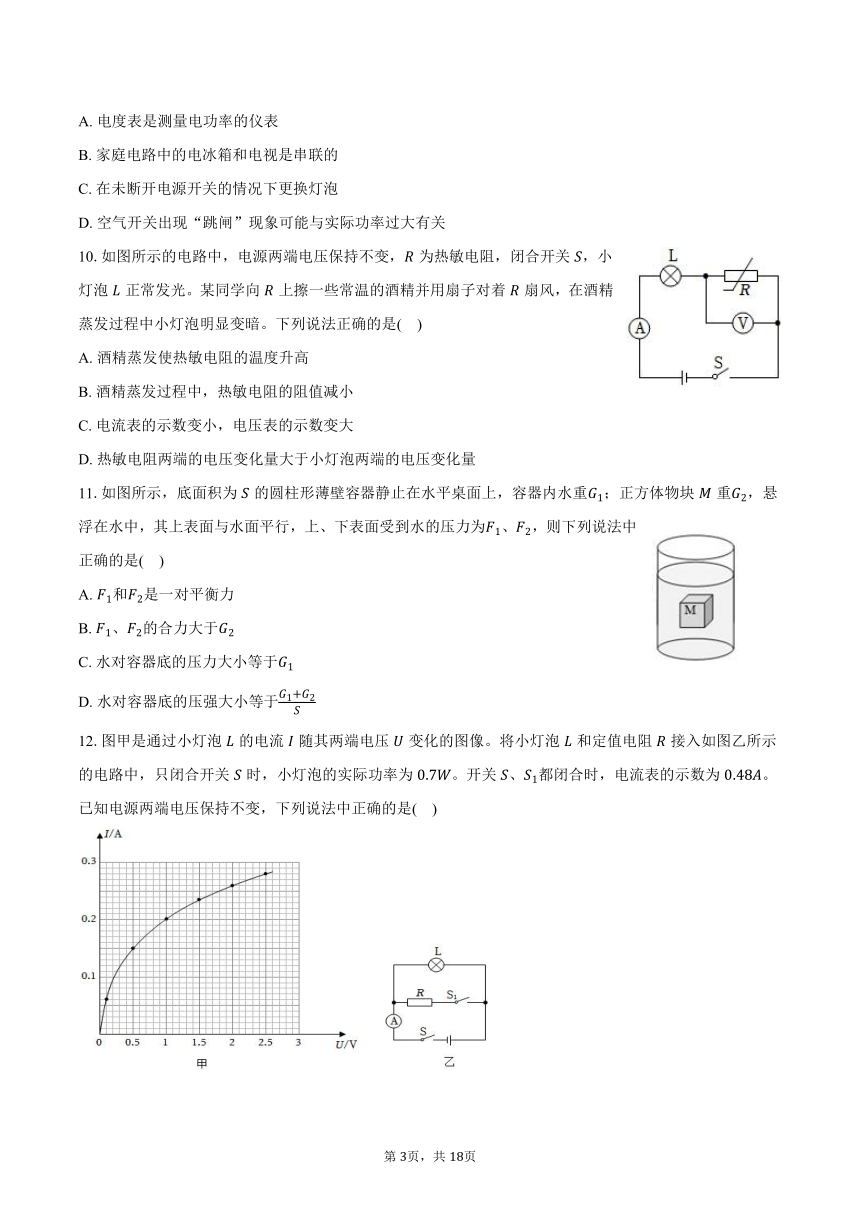

A. 电度表是测量电功率的仪表
B. 家庭电路中的电冰箱和电视是串联的
C. 在未断开电源开关的情况下更换灯泡
D. 空气开关出现“跳闸”现象可能与实际功率过大有关
10.如图所示的电路中，电源两端电压保持不变，为热敏电阻，闭合开关，小灯泡正常发光。某同学向上擦一些常温的酒精并用扇子对着扇风，在酒精蒸发过程中小灯泡明显变暗。下列说法正确的是( )
A. 酒精蒸发使热敏电阻的温度升高
B. 酒精蒸发过程中，热敏电阻的阻值减小
C. 电流表的示数变小，电压表的示数变大
D. 热敏电阻两端的电压变化量大于小灯泡两端的电压变化量
11.如图所示，底面积为的圆柱形薄壁容器静止在水平桌面上，容器内水重；正方体物块重，悬浮在水中，其上表面与水面平行，上、下表面受到水的压力为、，则下列说法中正确的是( )
A. 和是一对平衡力
B. 、的合力大于
C. 水对容器底的压力大小等于
D. 水对容器底的压强大小等于
12.图甲是通过小灯泡的电流随其两端电压变化的图像。将小灯泡和定值电阻接入如图乙所示的电路中，只闭合开关时，小灯泡的实际功率为。开关、都闭合时，电流表的示数为。已知电源两端电压保持不变，下列说法中正确的是( )

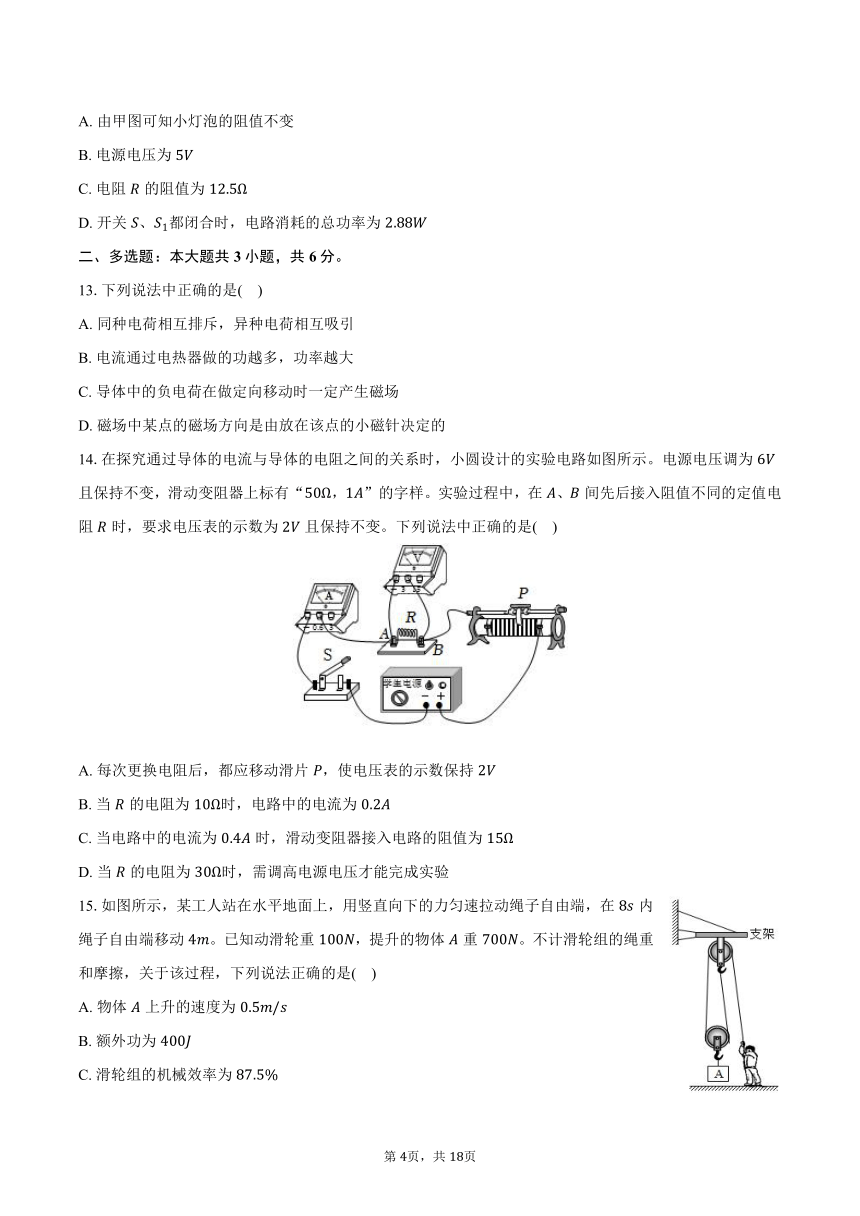

A. 由甲图可知小灯泡的阻值不变
B. 电源电压为
C. 电阻的阻值为
D. 开关、都闭合时，电路消耗的总功率为
二、多选题：本大题共3小题，共6分。
13.下列说法中正确的是( )
A. 同种电荷相互排斥，异种电荷相互吸引
B. 电流通过电热器做的功越多，功率越大
C. 导体中的负电荷在做定向移动时一定产生磁场
D. 磁场中某点的磁场方向是由放在该点的小磁针决定的
14.在探究通过导体的电流与导体的电阻之间的关系时，小圆设计的实验电路如图所示。电源电压调为且保持不变，滑动变阻器上标有“，”的字样。实验过程中，在、间先后接入阻值不同的定值电阻时，要求电压表的示数为且保持不变。下列说法中正确的是( )
A. 每次更换电阻后，都应移动滑片，使电压表的示数保持
B. 当的电阻为时，电路中的电流为
C. 当电路中的电流为时，滑动变阻器接入电路的阻值为
D. 当的电阻为时，需调高电源电压才能完成实验
15.如图所示，某工人站在水平地面上，用竖直向下的力匀速拉动绳子自由端，在内绳子自由端移动。已知动滑轮重，提升的物体重。不计滑轮组的绳重和摩擦，关于该过程，下列说法正确的是( )
A. 物体上升的速度为
B. 额外功为
C. 滑轮组的机械效率为
D. 绳子自由端拉力的功率为
三、实验探究题：本大题共8小题，共28分。
16.如图所示，物体的长度是______。
如图所示，温度计的示数为______。
如图所示，一束单色光在盐水中不是沿直线传播，而是发生了弯曲，这是由于______。
根据图所示的电流方向，判断通电螺线管的端是______极。选填“”或“”
17.测量小石块密度的主要实验步骤如下：
将天平放在水平台面上，把游码移至标尺______处，调节平衡螺母使天平水平平衡。
用调节好的天平测量小石块的质量，当向盘中加入最小的砝码时，指针偏向分度盘中央刻度线的右侧，接下来应进行的操作是：______，直至天平水平平衡，小石块的质量如图甲所示。
如图乙所示，用量筒测出小石块的体积。
计算出小石块的密度为______。
18.小京在探究某固体物质熔化过程中温度随加热时间变化的特点时，持续加热该物质，测量并记录的实验数据如下表所示。
加热时间
物质的温度
物质的状态 固 固 固 固液 固液 固液 固液 固液 液 液 液
实验过程中，小京应通过观察______判断该物质是否熔化。
请根据表中的数据归纳出实验结论：______。
19.小晶探究反射光线跟入射光线和法线是否在同一个平面内。他选用两支激光笔、平面镜、可以显示光路的玻璃砖、量角器等器材组成如图甲所示的实验装置。用激光笔发出的光束垂直照射在平面镜点上作为法线，用激光笔发出的光束斜射到点上作为入射光线，把观察到的反射光束作为反射光线，如图乙所示。
主要实验步骤：多次改变入射光束，从而改变入射光线和法线构成的平面，每次都应从侧面如图乙所示 ______选填“”或“”号位观察，若反射光线总是能同时挡住______，则说明三条线在同一平面内。
20.小明探究感应电流的方向与线圈底边切割磁感线运动的方向是否有关。他用绝缘细线将矩形线圈悬挂，线圈底边水平置于蹄形磁体的磁场中，用导线将线圈、开关和灵敏电流计连接成如图所示的电路。
灵敏电流计在实验中的作用是：______。
实验步骤：闭合开关后，使线圈底边向左做切割磁感线运动，灵敏电流计指针向右偏转；保持磁场方向不变，使线圈底边向右做切割磁感线运动，灵敏电流计指针向左偏转。依据实验现象可以得出的结论是：______。
21.在探究影响滑动摩擦力大小的因素时，某同学完成了如图所示的实验。
已知细线质量、轮与轴的摩擦忽略不计。关于本次实验的操作要求，下列说法中正确的是______填写正确选项前的字母。
A.木板必须粗糙程度均匀且水平放置
B.与物块相连的细线段必须水平
C.实验过程中必须匀速拉动木板
D.实验过程中物块必须做匀速直线运动
甲、乙所示的两次实验探究的问题是：滑动摩擦力大小与______是否有关。
22.小京为了证明“水内部任意一点的压强跟该点到容器底的距离有关”的观点是错误的，他利用符合实验要求的微小压强计、刻度尺、烧杯和水等器材进行实验。
以下是他的部分实验步骤，请帮他补充完整。
在烧杯中装入适量的水，将微小压强计的探头放入烧杯的水中，用刻度尺分别测量探头到水面的距离为，探头到烧杯底的距离为，读出压强计形管两侧的液面高度差，将以上数据记录在表格中。
______，读出压强计形管两侧的液面高度差，将以上数据记录在表格中。
依据实验数据，由 ______选填“”或“”，就可以证明这种观点是错误的。
23.实验室提供符合实验要求的器材：学生电源一个、电压表三块、规格不同的小灯泡两个、滑动变阻器一个、开关一个、导线若干，请选用上述器材探究“和串联后两端的总电压等于两端的电压与两端的电压之和”。
画出实验电路图。
画出实验数据记录表格。
四、计算题：本大题共2小题，共8分。
24.如图所示，横杆可绕固定点在竖直平面内转动，：：，在杆端用细绳悬挂重为的配重，小强在端通过细绳施加竖直方向的力，杆在水平位置平衡，此时他对水平地面的压强为。已知小强重为，两只脚与地面接触的总面积为，不计杆重与绳重。
画出小强的受力示意图。
求小强在端施加的力。
求小强对地面的压强。
25.小阳设计了一个测定油箱内油量的模拟装置，如图甲所示。其中电源电压为且保持不变，是定值电阻，电流表的量程为，是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆的一端连接，滑杆可以绕固定轴转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使滑片向上移动。当油箱清空时，滑片滑至电阻片的最上端；当油箱内的油量达到最大值时，滑片滑至电阻片的最下端。小阳为了将电流表上的示数改为油量值，通过测量绘制出接入电路中的阻值随油箱内油量变化的关系图像如图乙所示。已知油箱清空时，电流表的示数为。求：
的阻值。
电流表表盘的刻度为时对应标的油量值。
五、综合题：本大题共1小题，共4分。
26.请阅读国之重器“千眼天珠”并回答小题。
国之重器“千眼天珠”在海拔的四川省稻城县，坐落着国家重大科技基础设施，子午工程二期的标志性设备圆环阵太阳射电成像望远镜如图甲所示。部小射电望远镜如图乙所示均匀分布在直径的圆周上，圆环中心是一座百米高的定标塔，对于这个望远镜阵列，人们有个非常形象的称呼“千眼天珠”。
圆环阵太阳射电成像望远镜的主要科学目标就是观测太阳活动。太阳给地球带来了光和热，孕育了地球上的生命，但是它也有“打喷嚏”的时候也就是太阳风暴。若它朝着地球打一个“大喷嚏”，抛射出来的高速带电粒子飞向地球，会对地球人造卫星等设备产生严重影响。当距离地球约的太阳发生剧烈风暴时，喷射出的高速带电粒子往往会辐射不同频率的电磁波，这个望远镜阵列可以在太阳爆发几分钟内就“捕捉”到这些电磁波信号，而太阳抛射出来的高速带电粒子到达地球需要数十个小时，科研人员正是抓住了这个宝贵的“时间差”，实现对空间天气的预报和预警。
圆环形阵列的中心定标塔到每一部射电望远镜的距离都相等，而且射电望远镜与中心定标塔之间没有遮挡，定标塔向各部射电望远镜发射公共信号进行定标和校准时，可以实现非常高的精度。在中心定标塔下面就是中央机房，每部小射电望远镜和中央机房之间都有电缆实时传输观测数据，以便科研人员及时对这些数据进行分析和处理。“千眼天珠”采用了综合孔径射电望远镜技术，虽然每部小射电望远镜的直径只有，但是当部小射电望远镜协同观测时，其观测能力可以等效于一个超大口径射电望远镜。
通过对太阳爆发活动的高精度观测，有助于人类认识太阳风暴机制和太阳风暴的日地传播规律，进一步深化对自然的理解，推动人类科技文明的进步。
请根据上述阅读材料，回答下列问题：
圆环阵太阳射电成像望远镜的主要科学目标是______。
太阳发生剧烈风暴时，喷射出的带电粒子辐射出的电磁波，大约经过______可以到达地球已知电磁波的速度为。
“当部小射电望远镜协同观测时，其观测能力可以等效于一个超大口径射电望远镜。”请你再举出一个体现这一设计理念的例子：______。
答案和解析
1.【答案】
【解析】煤炭属于化石能源，不可能在短时间从自然界得到补充，是不可再生能源；光能、风能、水能可以源源不断的得到，是可再生能源；所以利用不可再生能源发电的是煤炭发电，故A符合题意、不符合题意。
故选：。
2.【答案】
【解析】、声音是由物体振动产生的，正在发声的琴弦一定在振动，故A错误。
B、声音的传播需要介质，真空不能传声，琴和瑟发出的声音不可以在真空中传播，故B错误。
C、不同乐器的材料和结构不同，发出声音的音色不同，人们依据音色的不同，能区分出琴和瑟的声音，故C正确。
D、用大小不同的力拨动同一根弦，弦的振动幅度不同，发出声音的响度不同，而不是音调不同，故D错误。故选：。
3.【答案】
【解析】、山在水中的“倒影是平面镜成像，是由光的反射形成的，故A不符合题意；
B、树在地面上的“影子“是光的直线传播形成的，故B不符合题意；
C、月亮在水中的“像”是平面镜成像，是由光的反射形成的，故C不符合题意；
D、花在透镜下放大的“像”是光的折射形成的，故D符合题意。
故选：。
4.【答案】
【解析】用核桃夹夹核桃时，阻力臂和阻力一定，手远离核桃夹的转轴处，动力臂增加，根据杠杆平衡条件 可知，可以省力，故C正确，BCD错误。
故选：。
5.【答案】
【解析】由图知，电阻、串联，串联电路中各处电流都相等，即，故C正确，D错误；
通过两电阻的电流相等，，由可知：，故AB错误。
故选：。
6.【答案】
【解析】液化是指物质从气态变成液态的过程，需要放热：
A、初春，冰雪消融，是固态的冰雪熔化为液态的水，属于熔化现象，故A不符合题意。
B、盛夏，草叶晨露，是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，属于液化现象，故B符合题意。
C、深秋，枝头挂霜，是空气中的水蒸气遇冷凝华为固体的冰晶，附着在树枝上，属于凝华现象，故C不符合题意。
D、严冬，河面结冰，是液态的水凝固为固态的冰，属于凝固现象，故D符合题意。
故选：。
7.【答案】
【解析】、药膏盖上的条纹增大了接触面的粗糙程度，可以增大摩擦，故A正确；
B、药膏盖上的尖锐凸起部分是为了减小受力面积，增大压强，从而容易戳破封口，故B错误；
C、药膏袋受到挤压时变形可以说明力能使物体发生形变，故C正确；
D、药膏袋打开后能够闻到药膏的气味，这属于扩散现象，故D正确。
故选：。
8.【答案】
【解析】、热值是燃料的一种特性，它只与燃料的种类有关，与燃料燃烧放出的热量、质量等因素无关。根据公式，燃料燃烧放出的热量多，可能是燃料的质量大，不一定是热值大，故A错误。
B、根据，质量相等的水和煤油，吸收热量多的，如果升高的温度也多，其比热容不一定大，故B错误。
C、汽油机的做功冲程中，高温高压的燃气推动活塞向下运动，将内能转化为机械能，故C正确。
D、用锯条锯木板，锯条的温度升高，是因为克服摩擦力做功，将机械能转化为内能，而不是锯条从木板吸收了热量，故D错误。
故选：。
9.【答案】
【解析】、电度表是测量电路中消耗电能多少的仪表，即测量电功的仪表，故A错误；
B、家庭电路中的电冰箱和电视可以独立工作，互不影响，是并联的，故B错误；
C、在未断开电源开关的情况下更换灯泡容易发生触电事故，不符合安全用电原则，故C错误；
D、空气开关出现“跳闸”现象可能与实际功率过大有关，故D正确。
故选：。
10.【答案】
【解析】、蒸发吸热，使得热敏电阻的温度降低，故A错误；
、向上擦一些常温的酒精并用扇子对着扇风，在酒精蒸发过程中小灯泡明显变暗，说明电路的电流减小，根据欧姆定律知，总电阻变大，故热敏电阻的阻值变大，因而温度降低，电阻变大，而灯泡变暗，其电压减小，故热敏电阻的电压增大，电压表示数变大，故B错误，C正确；
D、根据串联电路的电压特点知，电源两端电压保持不变，灯泡和热敏电阻的电压不变，故热敏电阻两端的电压变化量等于小灯泡两端的电压变化量，故D错误。
故选：。
11.【答案】
【解析】、正方体物块悬浮在水中，则，
其上表面与水面平行，根据浮力产生的原因可知，上、下表面受到水压力的合力大小，
所以，故AB错误；
、悬浮，浮力等于重力，等于排开液体的重力，故把替换为排开的液体，总重力不变，根据柱形容器的液体压力等于液体重力，故水对容器底的压力大小等于，故压强为，故C错误，D正确。
故选：。
12.【答案】
【解析】、由图甲可知，小灯泡的图象为曲线，通过小灯泡的电流与其两端的电压不成正比，所以小灯泡的阻值是变化的，故A错误；
B、只闭合开关时，电路为的简单电路，电流表测电路中的电流，
由图象可知，只有当，时，灯泡的实际功率：；
因此电源电压：，故B错误；
C、再闭合开关后，与并联，电流表测干路电流，此时电流表的示数为，即干路中的电流；
因并联电路中各支路独立工作、互不影响，所以通过灯泡的电流不变，
则通过的电流：，
因并联电路中各支路两端的电压相等，
所以，由可得，的阻值：，故C正确；
D、开关、都闭合时，电路消耗的总功率为：，故D错误。
故选：。
13.【答案】
【解析】、电荷的基本性质是同种电荷相互排斥，异种电荷相互吸引。例如，用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电，当两根用丝绸摩擦过的玻璃棒靠近时，会相互排斥；而当玻璃棒和橡胶棒靠近时，会相互吸引。故A正确。
B、电功率是表示电流做功快慢的物理量，定义是单位时间内电流做功的多少。电流通过电热器做的功越多，如果用时也很长，其功率不一定大。根据公式，功率大小不仅与做功多少有关，还与做功时间有关。故B错误。
C、电流是由电荷的定向移动形成的，奥斯特发现了电流的磁效应，即说明通电导线周围存在磁场。导体中的负电荷定向移动可以形成电流，所以导体中的负电荷在做定向移动时一定产生磁场。故C正确。
D、磁场中某点的磁场方向是一定的，可以由放在该点的小磁针来判断，但不是由小磁针决定的。磁场方向是由磁场的本质属性所决定的，例如磁体的性质、电流的方向等，小磁针只是用来指示磁场方向的工具。故D错误。
故选：。
14.【答案】
【解析】、探究通过导体的电流与导体的电阻之间的关系时要控制电阻的电压不变，每次更换电阻后，都应移动滑片，使电压表的示数保持，故A正确；
B、当的电阻为时，由欧姆定律可知，电路中的电流为
故B正确；
C、变阻器的电压为
当电路中的电流为时，滑动变阻器接入电路的阻值为
故C错误；
D、根据串联电路的规律及分压原理有
方程左边为一定值，故右边也为一定值，
当变阻器最大电阻连入电路中时，对应的定值电阻也最大，这时电路的电压最大，
即
解之可得出最大电源电压约为：。
需调低电源电压才能完成实验，故D错误。
故选：。
15.【答案】
【解析】、由图可知，，物体上升的高度为，物体上升的速度为：
，故A错误；
B、不计滑轮组的绳重和摩擦，克服动滑轮重做的功为额外功，则额外功为：
，故B错误；
C、不计滑轮组的绳重和摩擦，滑轮组的机械效率为：
，故C正确；
D、不计滑轮组的绳重和摩擦，拉力做的总功为：
，
绳子自由端拉力的功率为：
，故D正确。
故选：。
16.【答案】；
；
盐水不是均匀的；

【解析】由图知：刻度尺上之间有个小格，所以一个小格代表的长度是，即此刻度尺的分度值为；物体左侧与对齐，右侧与对齐，所以物体的长度为；
由图可知，分度值为，液面升高时，数字变小，故是零下；读数为。
光在同一种均匀介质中沿直线传播；一束单色光在盐水中不是沿直线传播，而是发生了弯曲，原因是盐水不是均匀的；
用右手握住螺线管，四指的方向和电流方向一致，那么大拇指所指的端即为通电螺线管的极。
故答案为：；
；
盐水不是均匀的；
。
17.【答案】零刻度线； 取出最小的砝码，向右移动游码；
【解析】将天平放在水平台面上，把游码移至标尺零刻度线处，调节平衡螺母使天平水平平衡。
用调节好的天平测量小石块的质量，当向盘中加入最小的砝码时，指针偏向分度盘中央刻度线的右侧，可知砝码的质量大一点，接下来应进行的操作是：取出最小的砝码，向右移动游码，直到天平平衡。
标尺的分度值为，游码在标尺上对应的刻度值为，小石块的质量
量筒测出小石块的体积
小石块的密度为
故答案为：零刻度线；取出最小的砝码，向右移动游码； 。
18.【答案】物质的状态变化以及温度是否保持不变； 该物质是晶体，其熔点为，物质在熔化过程中需要持续吸热
【解析】实验过程中，小京应通过观察物质的状态变化以及温度是否保持不变判断该物质是否熔化。对于晶体而言，在熔化过程中，会出现固液共存的状态，并且温度保持不变。
根据表中的数据归纳出的实验结论如下：
该物质是晶体，其熔点为。因为在加热过程中，当温度达到时，物质开始熔化，且在熔化过程中温度保持不变，这符合晶体熔化的特点。
物质在熔化过程中需要持续吸热。从实验数据可以看出，随着加热时间的增加，物质的温度在达到熔点之前不断上升，达到熔点后虽然温度不变，但仍在继续加热，说明物质在熔化过程中要吸收热量才能完成从固态到液态的转变。
故答案为：物质的状态变化以及温度是否保持不变；该物质是晶体，其熔点为，物质在熔化过程中需要持续吸热。
19.【答案】 入射光线和法线
【解析】多次改变入射光束，从而改变入射光线和法线构成的平面，每次都应从侧面号位观察到反射光线挡住入射光线和法线，说明反射光线、入射光线和法线在同一平面内。
故答案为：；入射光线和法线。
20.【答案】测量因电磁感应产生的电流大小以及判断电流的方向； 在磁场方向不变的情况下，感应电流的方向与线圈底边切割磁感线运动的方向有关，切割磁感线运动方向相反时，感应电流的方向也相反
【解析】灵敏电流计在实验中的作用是测量因电磁感应产生的电流大小以及判断电流的方向。其精度高，能准确测量出电磁感应实验中产生的微小电流，且反应速度快，可及时反映出电流的瞬间变化，通过观察指针的偏转角度和方向，能让我们直观地了解到电流的大小和方向变化，以便于理解和分析实验结果。
依据实验现象可以得出的结论是：在磁场方向不变的情况下，感应电流的方向与线圈底边切割磁感线运动的方向有关，切割磁感线运动方向相反时，感应电流的方向也相反。
故答案为：测量因电磁感应产生的电流大小以及判断电流的方向；在磁场方向不变的情况下，感应电流的方向与线圈底边切割磁感线运动的方向有关，切割磁感线运动方向相反时，感应电流的方向也相反。
21.【答案】； 压力大小
【解析】、本实验，拉动木板过程，木块相对于地面静止，与物块相连的细线段必须水平，此时细线的拉力大小等于物体所受滑动摩擦力的大小；
物体与木板之间产生摩擦力的条件是：木板必须粗糙程度均匀且水平放置；故AB正确；
C、滑动摩擦力的大小与速度无关，实验过程中不必匀速拉动木板，故C错误；
D、实验过程中物块相对于地面静止，故D错误；
故选：；
甲、乙两图中，接触面的粗糙程度相同，压力大小不同，故探究滑动摩擦力大小与压力大小是否有关。
故答案为：；压力大小。
22.【答案】保持探头的位置不变，向杯中加入适量的水；
【解析】证明“水内部任意一点的压强跟该点到容器底的距离有关”的观点是错误的，要控制液体的密度和该点到容器底的距离不变，只改变液体的深度，故操作是保持探头的位置不变，向杯中加入适量的水，读出压强计形管两侧的液面高度差，将以上数据记录在表格中。
依据实验数据，由，就可以证明这种观点是错误的。
故答案为：保持探头的位置不变，向杯中加入适量的水；。
23.【答案】实验电路图见解答；
实验数据记录表格见解答
【解析】从电源正极依次串联开关、滑动变阻器、灯、回到电源负极，三个电压表分别测量两个小灯泡两端的电压以及两个小灯泡的总电压，如下图所示：
；
在此实验过程中，为了多次改变、的大小，需要通过移动滑动变阻器来实现；实验数据记录表如下所示：
实验次数 两端的电压 两端的电压 、两端的总电压
24.【解析】人静止受力平衡，受到向下的重力、竖直向上的支持力和绳子的拉力，都画在重心上，如图所示：
横杆可绕固定点在竖直平面内转动，：：，在杆端用细绳悬挂重为的配重，他在端施加竖直方向的力，
，
即：，
解得：；
杆在水平位置平衡，此时他对水平地面的压力为，，
压强。
答：受力示意图见解答。
小强在端施加的力为。
小强对地面的压强为。
25.【解析】滑动变阻器与定值电阻串联，电流表测量电路中的电流，油箱清空时，即油量为零时，滑片在最上端时，滑动变阻器接入电阻最大，由图乙可知，此时滑动变阻器接入电路的阻值为，此时电路中的电流最小为，
则电路中的总电阻为：，
则的阻值为：；
当电流表表盘的刻度为时，
电路的总电阻为：，
此时滑动变阻器接入电路的阻值为：
，
由图乙可知，此时的油量值为。
答：的阻值为；
电流表表盘的刻度为时对应标的油量值为。
26.【解析】圆环阵太阳射电成像望远镜的主要科学目标是观测太阳活动。
电磁波到达地球的时间为：；
几个力共同作用产生的效果可以与一个力产生的效果相同与“千眼天珠”采用了综合孔径射电望远镜技术采用的物理方法相同。
故答案为：观测太阳活动；；几个力共同作用产生的效果可以与一个力产生的效果相同。
