祁阳市浯溪二中2025年中考物理作图题——力的作图专题训练
1．物体A由于惯性冲上斜面时，画出物体A受到的力。
2．如图是静止在斜面上的物体A，请画出物体A受到的重力（重心已画出）。
3．如图，从斜面下滑的小车最终停在水平面的B处。以O为作用点，画出小车经过A处时水平方向所受力的示意图。
第1题图 第2题图 第3题图
4．如图所示是滑块沿斜面下滑的情景，请画出此时滑块受到重力的示意图。
5．如图所示，在水平面上用水平力F拉着重80N的物体A向右做匀速直线运动，画出物体A所受摩擦力。
6．如图，易拉罐装入部分水，可以立于O点而静止，请画出它受到支持力的示意图。
7．黑板上吸附着一块磁吸黑板擦，请画出黑板擦在竖直方向的受力示意图。
第4题图 第5题图 第6题图 第7题图
8．如图，一重2N的杯子静止在水平桌面上，请画出杯子所受力的示意图。
9．如图，一男孩正在荡秋千，画出男孩荡到最高点时受到拉力的示意图。
10．如图，某同学将质量为500g的篮球掷向地面，经过甲位置后碰到地面，接着向上反弹经过乙位置，忽略空气的作用力。请在图中乙位置画出篮球的受力示意图。
11．如图所示，是孔明灯匀速升空的过程。请画出孔明灯所受重力和浮力的示意图。
第8题图 第9题图 第10题图 第11题图
12．图中木块A静止在光滑斜面上，请画出木块所受弹力示意图。
第12题图 第13题图 第14题图 第15题图

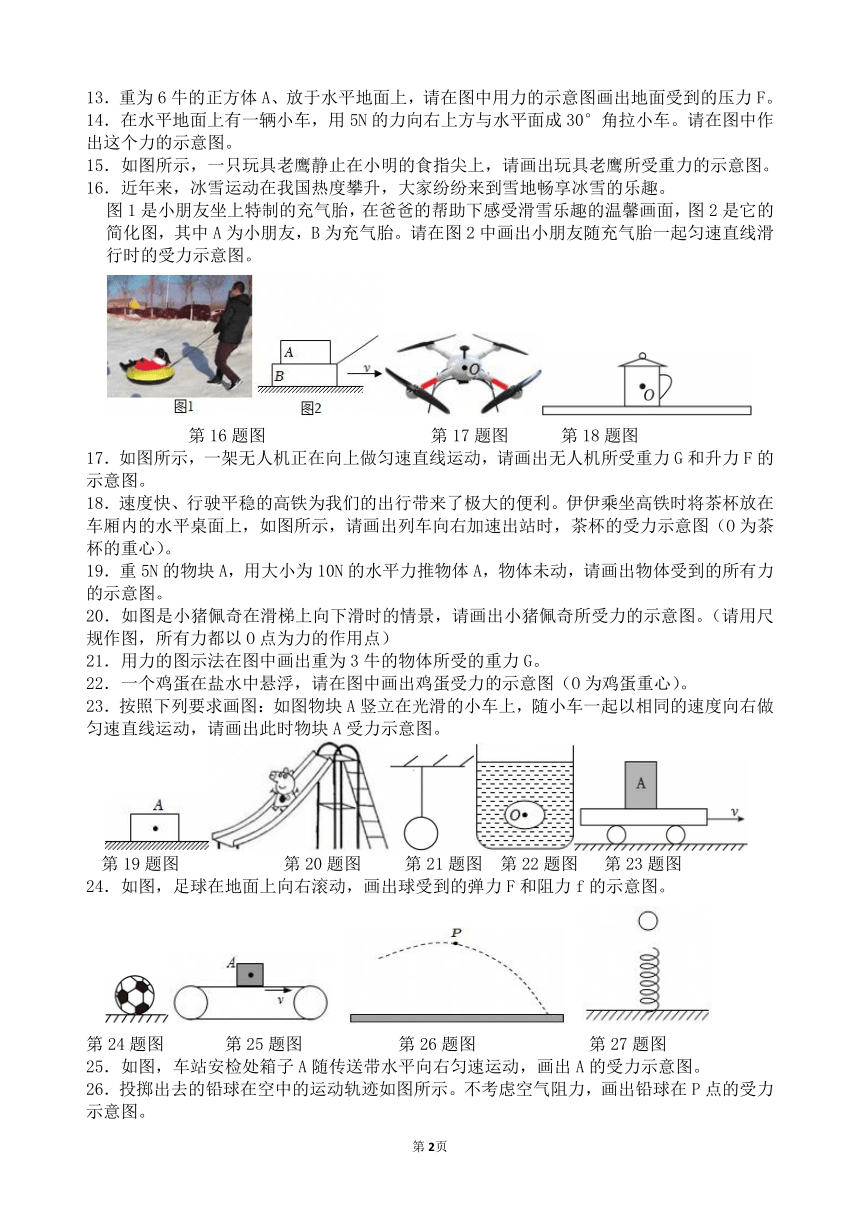

13．重为6牛的正方体A、放于水平地面上，请在图中用力的示意图画出地面受到的压力F。
14．在水平地面上有一辆小车，用5N的力向右上方与水平面成30°角拉小车。请在图中作出这个力的示意图。
15．如图所示，一只玩具老鹰静止在小明的食指尖上，请画出玩具老鹰所受重力的示意图。
16．近年来，冰雪运动在我国热度攀升，大家纷纷来到雪地畅享冰雪的乐趣。
图1是小朋友坐上特制的充气胎，在爸爸的帮助下感受滑雪乐趣的温馨画面，图2是它的简化图，其中A为小朋友，B为充气胎。请在图2中画出小朋友随充气胎一起匀速直线滑行时的受力示意图。
第16题图 第17题图 第18题图
17．如图所示，一架无人机正在向上做匀速直线运动，请画出无人机所受重力G和升力F的示意图。
18．速度快、行驶平稳的高铁为我们的出行带来了极大的便利。伊伊乘坐高铁时将茶杯放在车厢内的水平桌面上，如图所示，请画出列车向右加速出站时，茶杯的受力示意图（O为茶杯的重心）。
19．重5N的物块A，用大小为10N的水平力推物体A，物体未动，请画出物体受到的所有力的示意图。
20．如图是小猪佩奇在滑梯上向下滑时的情景，请画出小猪佩奇所受力的示意图。（请用尺规作图，所有力都以O点为力的作用点）
21．用力的图示法在图中画出重为3牛的物体所受的重力G。
22．一个鸡蛋在盐水中悬浮，请在图中画出鸡蛋受力的示意图（O为鸡蛋重心）。
23．按照下列要求画图：如图物块A竖立在光滑的小车上，随小车一起以相同的速度向右做匀速直线运动，请画出此时物块A受力示意图。
第19题图 第20题图 第21题图 第22题图 第23题图
24．如图，足球在地面上向右滚动，画出球受到的弹力F和阻力f的示意图。
第24题图 第25题图 第26题图 第27题图
25．如图，车站安检处箱子A随传送带水平向右匀速运动，画出A的受力示意图。
26．投掷出去的铅球在空中的运动轨迹如图所示。不考虑空气阻力，画出铅球在P点的受力示意图。

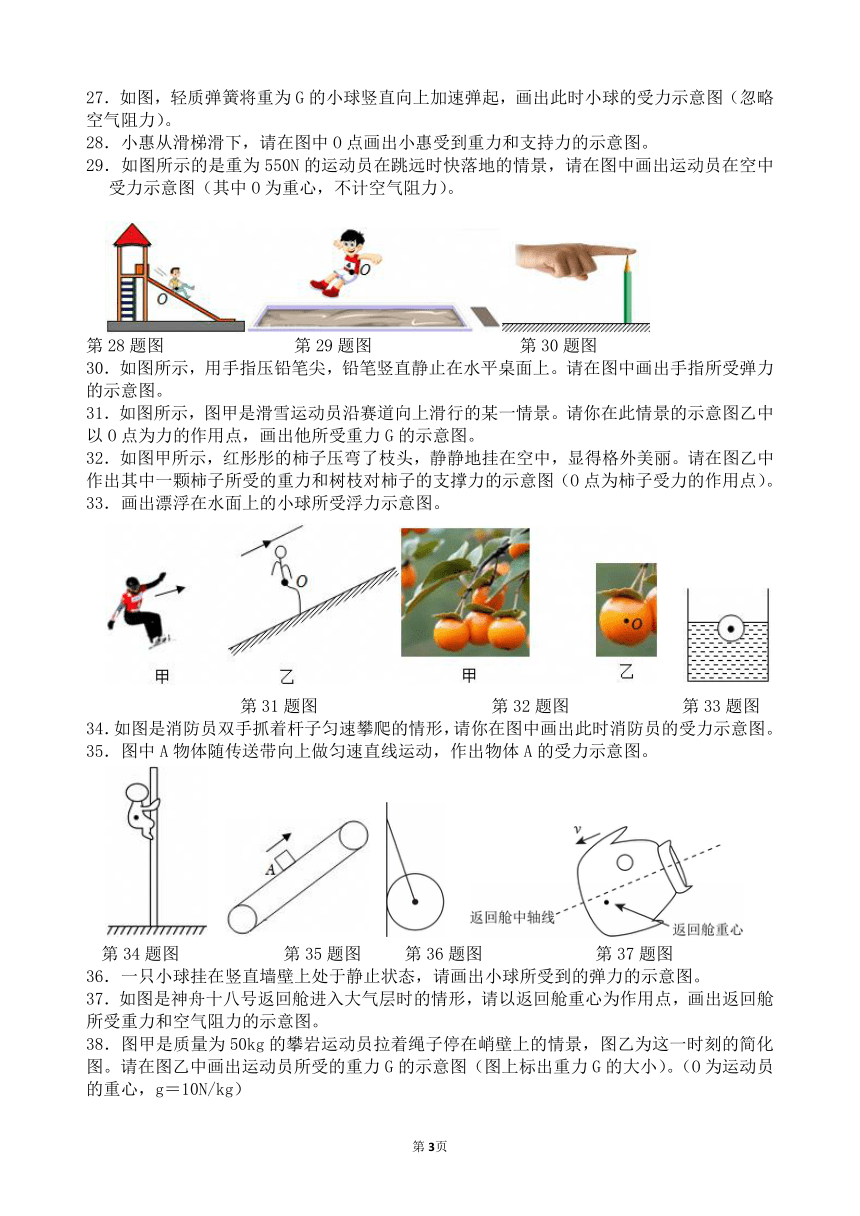

27．如图，轻质弹簧将重为G的小球竖直向上加速弹起，画出此时小球的受力示意图（忽略空气阻力）。
28．小惠从滑梯滑下，请在图中O点画出小惠受到重力和支持力的示意图。
29．如图所示的是重为550N的运动员在跳远时快落地的情景，请在图中画出运动员在空中受力示意图（其中O为重心，不计空气阻力）。
第28题图 第29题图 第30题图
30．如图所示，用手指压铅笔尖，铅笔竖直静止在水平桌面上。请在图中画出手指所受弹力的示意图。
31．如图所示，图甲是滑雪运动员沿赛道向上滑行的某一情景。请你在此情景的示意图乙中以O点为力的作用点，画出他所受重力G的示意图。
32．如图甲所示，红彤彤的柿子压弯了枝头，静静地挂在空中，显得格外美丽。请在图乙中作出其中一颗柿子所受的重力和树枝对柿子的支撑力的示意图（O点为柿子受力的作用点）。
33．画出漂浮在水面上的小球所受浮力示意图。
第31题图 第32题图 第33题图
34．如图是消防员双手抓着杆子匀速攀爬的情形，请你在图中画出此时消防员的受力示意图。
35．图中A物体随传送带向上做匀速直线运动，作出物体A的受力示意图。
第34题图 第35题图 第36题图 第37题图
36．一只小球挂在竖直墙壁上处于静止状态，请画出小球所受到的弹力的示意图。
37．如图是神舟十八号返回舱进入大气层时的情形，请以返回舱重心为作用点，画出返回舱所受重力和空气阻力的示意图。
38．图甲是质量为50kg的攀岩运动员拉着绳子停在峭壁上的情景，图乙为这一时刻的简化图。请在图乙中画出运动员所受的重力G的示意图（图上标出重力G的大小）。（O为运动员的重心，g＝10N/kg）

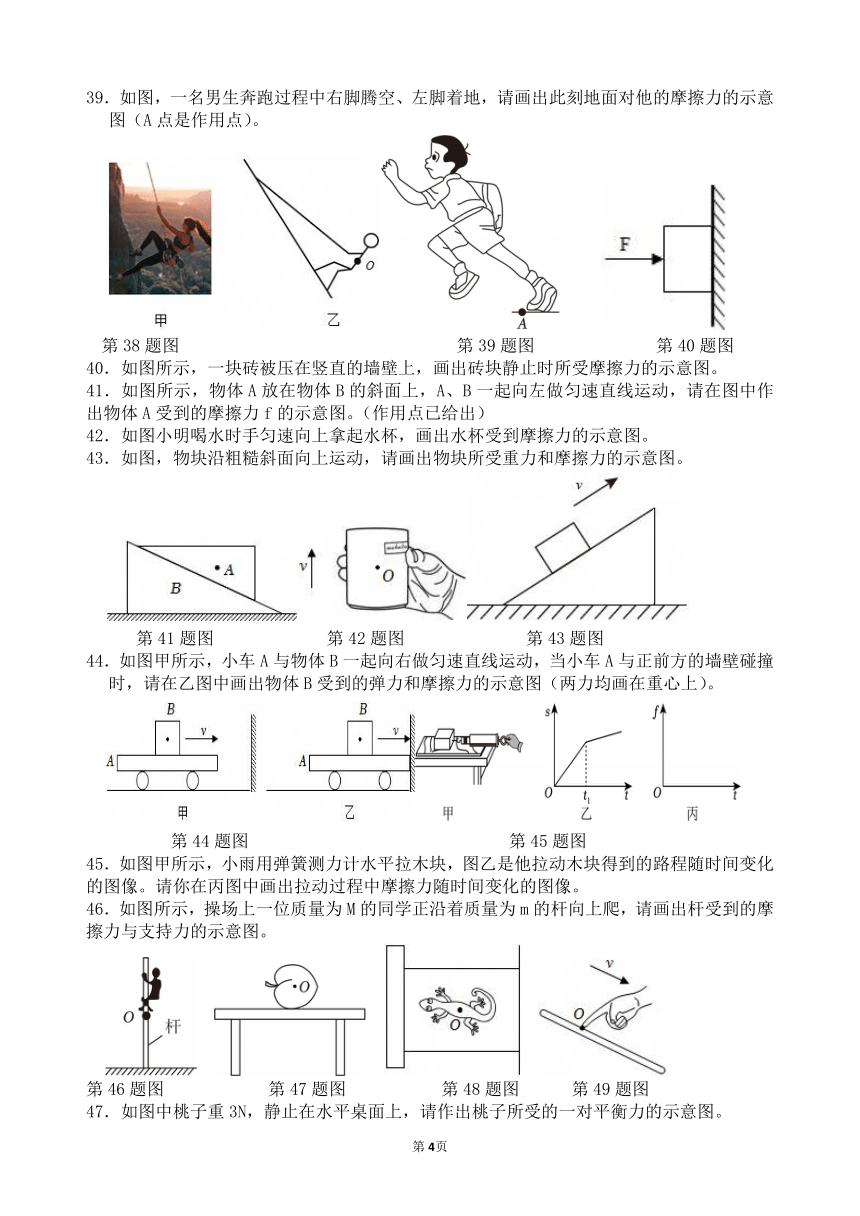

39．如图，一名男生奔跑过程中右脚腾空、左脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。
第38题图 第39题图 第40题图
40．如图所示，一块砖被压在竖直的墙壁上，画出砖块静止时所受摩擦力的示意图。
41．如图所示，物体A放在物体B的斜面上，A、B一起向左做匀速直线运动，请在图中作出物体A受到的摩擦力f的示意图。（作用点已给出）
42．如图小明喝水时手匀速向上拿起水杯，画出水杯受到摩擦力的示意图。
43．如图，物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力的示意图。
第41题图 第42题图 第43题图
44．如图甲所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙壁碰撞时，请在乙图中画出物体B受到的弹力和摩擦力的示意图（两力均画在重心上）。
第44题图 第45题图
45．如图甲所示，小雨用弹簧测力计水平拉木块，图乙是他拉动木块得到的路程随时间变化的图像。请你在丙图中画出拉动过程中摩擦力随时间变化的图像。
46．如图所示，操场上一位质量为M的同学正沿着质量为m的杆向上爬，请画出杆受到的摩擦力与支持力的示意图。
第46题图 第47题图 第48题图 第49题图
47．如图中桃子重3N，静止在水平桌面上，请作出桃子所受的一对平衡力的示意图。
48．窗玻璃上趴着一只壁虎（如图），画出壁虎受到的重力和摩擦力的示意图。
49．手机在人们的工作和生活中越来越重要。如图，某人正用手指在手机屏幕向下滑动浏览信息。请画出滑动过程中手指对手机屏幕的摩擦力f的示意图（作用点O已标出）。
50．按要求作图：（1）质量分布均匀、形状规则的物体的重心就在它的几何中心上。如图甲所示，一个重力为5N、质量分布均匀的铁圆环被静止悬挂在天花板下，画出其受重力的示意图；（2）如图乙是正在奔跑的同学，在A点画出地面对他右脚的摩擦力；（3）如图丙所示，小球将弹簧压缩形变，请画出此时小球受到的所有弹力。
第50题图 第51题图 第52题图
51．如图所示，用手把木块压在竖直的墙上，并处于静止状态，请在图中O点画出木块受到摩擦力的示意图。
52．如图所示是运动员立定跳远落地瞬间时的情景，请画出运动员受到的重力以及脚受到的摩擦力的示意图。（A点是重心、B点是脚与地面间的作用点）
53．一条形磁铁A放在水平面上静止，用细线将小铁球B悬挂起来，当B静止时如图所示。请分别画出A所受摩擦力和B的重力示意图。
第53题图 第54题图 第55题图
54．如图，一儿童坐在雪橇上，沿水平地面向右运动，请画出雪橇所受摩擦力和绳子对大人拉力的示意图。
55．如图所示，手掌在桌面上向左滑动，请画出桌面受到的摩擦力。
56．小明用细绳斜向右上方拉动木块向右做匀速运动，如图所示，请在图中画出木块所受的拉力F和摩擦力f。
第56题图 第57题图 第58题图 第59题图 第60题图
57．如图所示，一辆汽车停在斜坡上，请过O点画出汽车所受重力G和摩擦力f的示意图（重心在O点）。
58．如图所示，用拉力F拉着小车向右匀速运动，请画出物体A对小车的压力和摩擦力的示意图。
59．如图，请作出玩具鸭受到的浮力的示意图。
60．如图所示，请画出小球受到的浮力和重力的示意图，其中绳子竖直紧绷。
参考答案
1．2．3．
4．5．6．7．
8．9．10．11．
12．13．14．
15．16．17．
18．19．
20．21．22．
23．24．25．
26．27．28．
29．30．
31．32．33．
34．35．36．37．
38．39．40．
41．42．43．
44．45．46．
47．48．49．
50．（1）（2）（3）51．
52．。53．
54．55．56．
57．58．59．60．
