北京市西城区2024-2025学年九年级下学期中考一模物理试题（含解析）

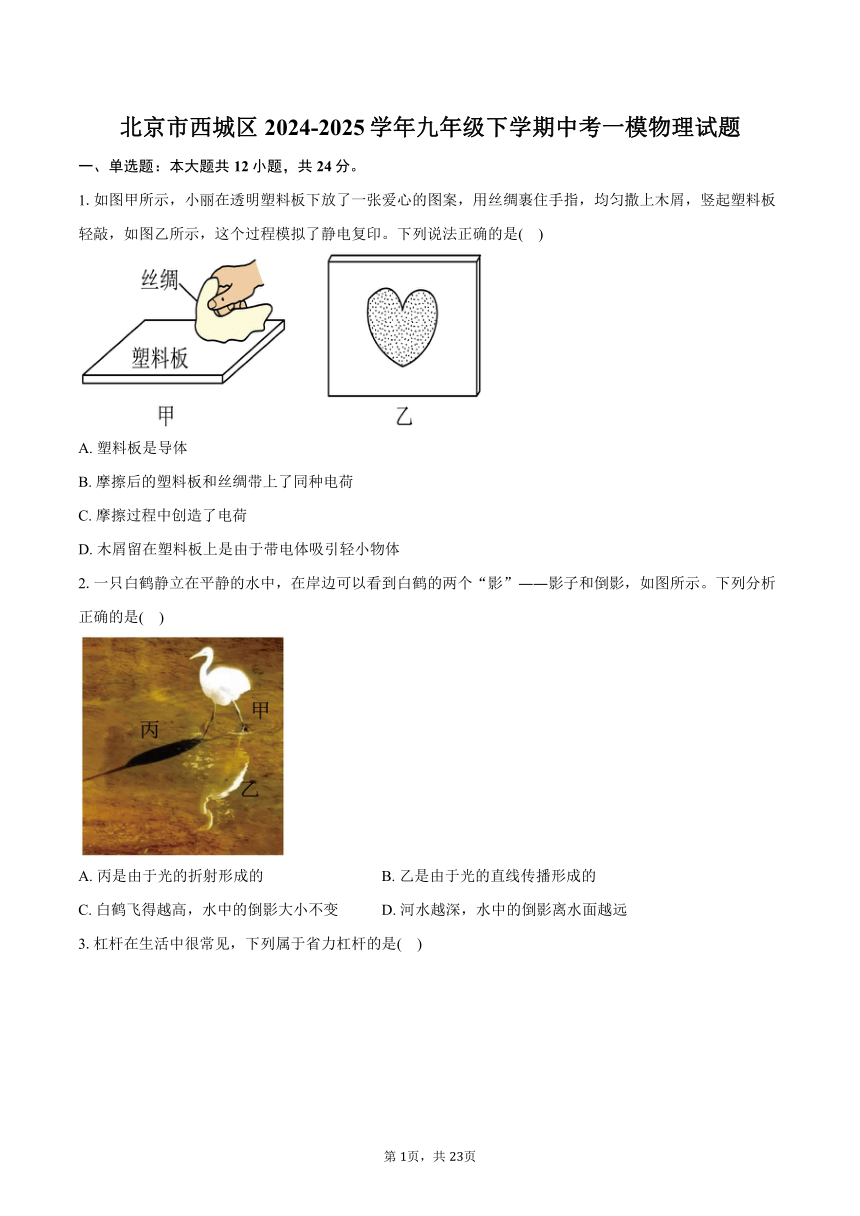

北京市西城区2024-2025学年九年级下学期中考一模物理试题
一、单选题：本大题共12小题，共24分。
1.如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，均匀撒上木屑，竖起塑料板轻敲，如图乙所示，这个过程模拟了静电复印。下列说法正确的是( )
A. 塑料板是导体
B. 摩擦后的塑料板和丝绸带上了同种电荷
C. 摩擦过程中创造了电荷
D. 木屑留在塑料板上是由于带电体吸引轻小物体
2.一只白鹤静立在平静的水中，在岸边可以看到白鹤的两个“影”影子和倒影，如图所示。下列分析正确的是( )
A. 丙是由于光的折射形成的 B. 乙是由于光的直线传播形成的
C. 白鹤飞得越高，水中的倒影大小不变 D. 河水越深，水中的倒影离水面越远
3.杠杆在生活中很常见，下列属于省力杠杆的是( )
A. 树枝剪刀 B. 举哑铃时人的手臂
C. 食品夹 D. 停车场栏杆
4.我们生活在一个充满声音的世界中，关于声音的下列说法正确的是( )
A. 声音是一种波，它可以在真空中传播
B. 超声导盲仪利用了声可以传递信息
C. 我们能够辨别不同乐器发出的声音，是因为它们的响度不同
D. “引吭高歌”，主要说明声音的音调高
5.超市的服装贴有磁性标签，未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的。下图中能反映出安检门工作原理的是( )
A. B.
C. D.
6.下列热现象的说法中，正确的是( )
A. 霜的形成是升华现象，是放热过程
B. 晶体在熔化过程中不断吸热，温度不断升高
C. 寒冷的冬天，室外的人口中呼出的“白气”是汽化现象，是吸热过程
D. 在发烧病人的额头上擦酒精降温，是因为蒸发吸热

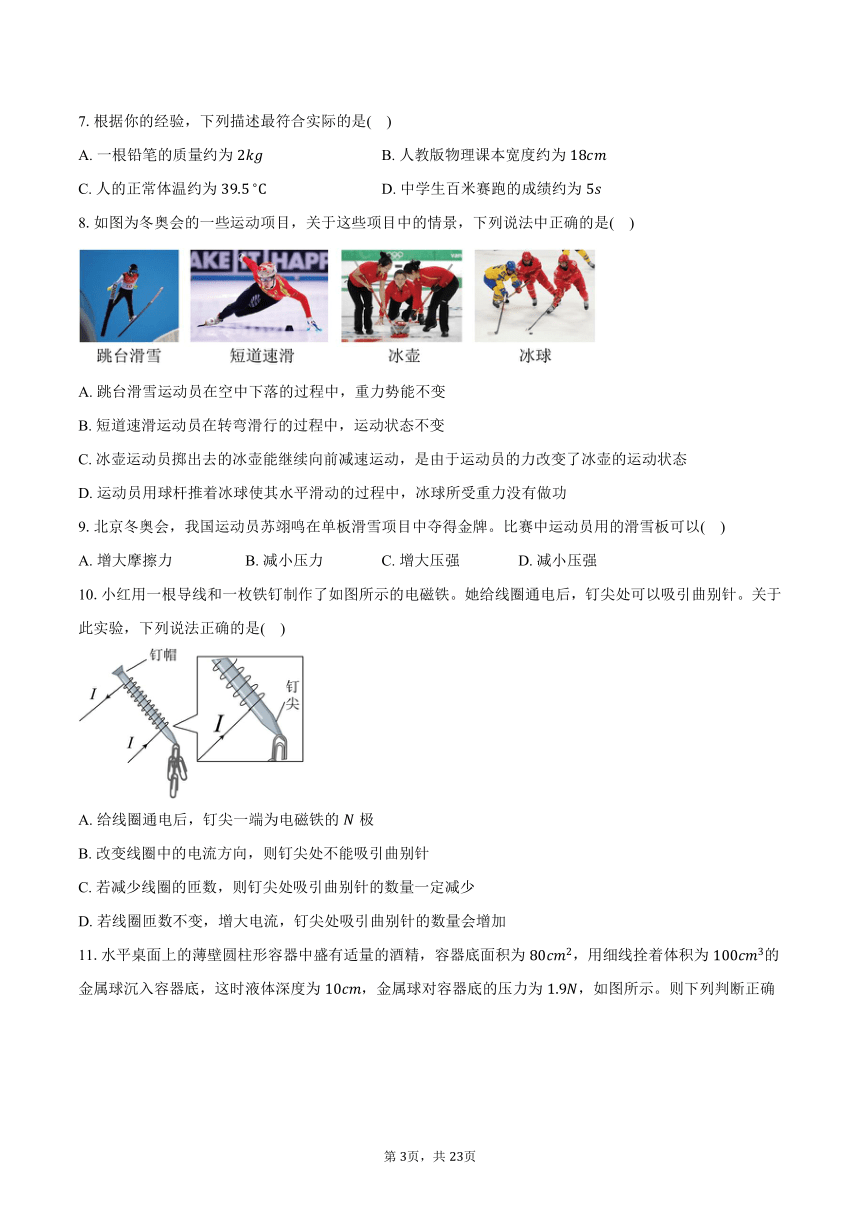

7.根据你的经验，下列描述最符合实际的是( )
A. 一根铅笔的质量约为 B. 人教版物理课本宽度约为
C. 人的正常体温约为 D. 中学生百米赛跑的成绩约为
8.如图为冬奥会的一些运动项目，关于这些项目中的情景，下列说法中正确的是( )
A. 跳台滑雪运动员在空中下落的过程中，重力势能不变
B. 短道速滑运动员在转弯滑行的过程中，运动状态不变
C. 冰壶运动员掷出去的冰壶能继续向前减速运动，是由于运动员的力改变了冰壶的运动状态
D. 运动员用球杆推着冰球使其水平滑动的过程中，冰球所受重力没有做功
9.北京冬奥会，我国运动员苏翊鸣在单板滑雪项目中夺得金牌。比赛中运动员用的滑雪板可以( )
A. 增大摩擦力 B. 减小压力 C. 增大压强 D. 减小压强
10.小红用一根导线和一枚铁钉制作了如图所示的电磁铁。她给线圈通电后，钉尖处可以吸引曲别针。关于此实验，下列说法正确的是( )
A. 给线圈通电后，钉尖一端为电磁铁的极
B. 改变线圈中的电流方向，则钉尖处不能吸引曲别针
C. 若减少线圈的匝数，则钉尖处吸引曲别针的数量一定减少
D. 若线圈匝数不变，增大电流，钉尖处吸引曲别针的数量会增加
11.水平桌面上的薄壁圆柱形容器中盛有适量的酒精，容器底面积为，用细线拴着体积为的金属球沉入容器底，这时液体深度为，金属球对容器底的压力为，如图所示。则下列判断正确的是( )
A. 金属球的密度为
B. 容器中液体所受重力大小为
C. 金属球在液体中所受浮力大小为
D. 取出金属球后，容器对桌面的压强减小了
12.如图所示，重的物体在水平拉力的作用下，以的速度沿水平地面向左匀速直线运动了，滑轮组的机械效率为，在此过程中，下列说法正确的是( )
A. 绳子自由端移动距离为
B. 物体与地面间的滑动摩擦力为
C. 拉力的功率为
D. 若物体的重力和运动速度不变，只增大水平地面的粗糙程度，则滑轮组的机械效率不变
二、多选题：本大题共3小题，共9分。
13.如图所示是彭丽媛在北师大附中应学生邀请，欣然提笔，挥毫写下“厚德载物”，并赠送予前任美国总统夫人米歇尔的场景，下列涉及的物理知识说法正确的是( )
A. “磨墨”可以通过做功的方式改变墨汁的内能
B. “墨迹”沾到纸上，说明分子间存在引力
C. “墨香”四溢，说明分子在做无规则运动
D. “墨汁”变干后，分子将不再运动

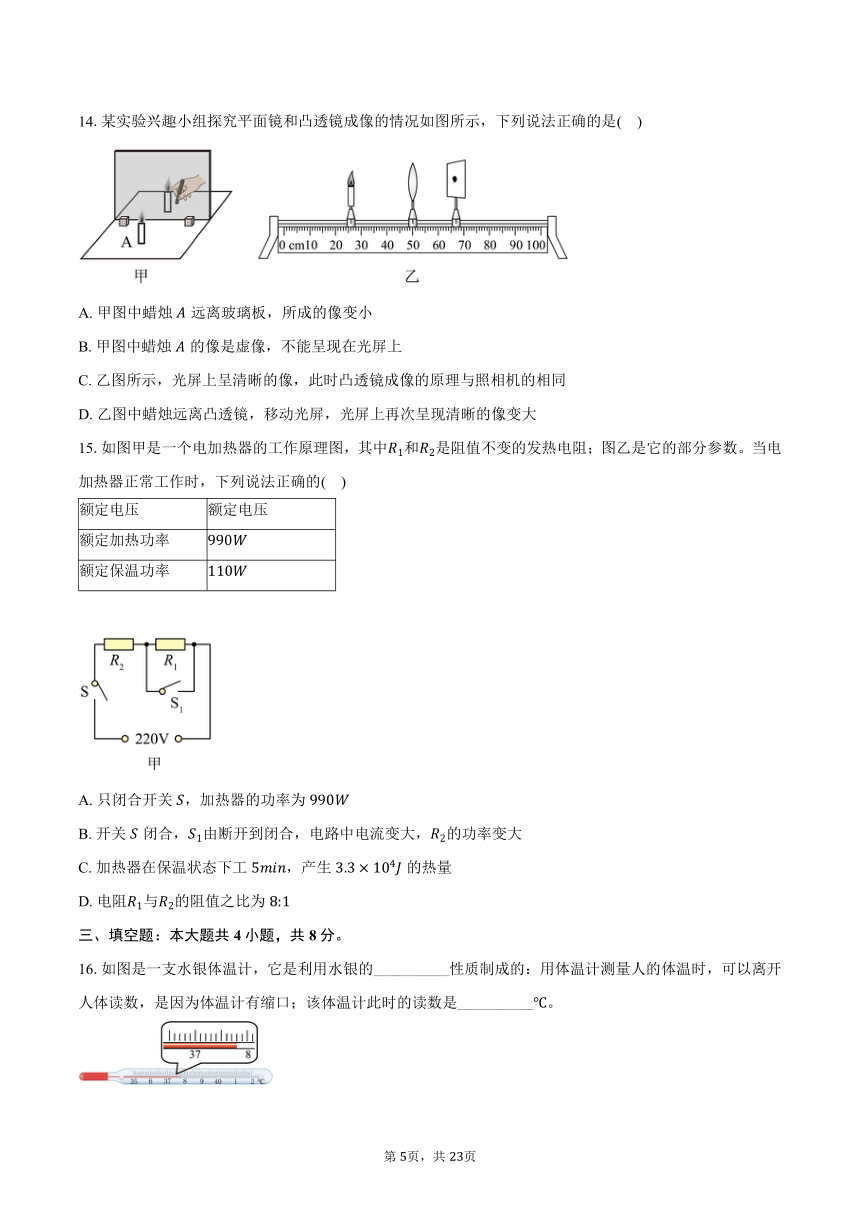

14.某实验兴趣小组探究平面镜和凸透镜成像的情况如图所示，下列说法正确的是( )
A. 甲图中蜡烛远离玻璃板，所成的像变小
B. 甲图中蜡烛的像是虚像，不能呈现在光屏上
C. 乙图所示，光屏上呈清晰的像，此时凸透镜成像的原理与照相机的相同
D. 乙图中蜡烛远离凸透镜，移动光屏，光屏上再次呈现清晰的像变大
15.如图甲是一个电加热器的工作原理图，其中和是阻值不变的发热电阻；图乙是它的部分参数。当电加热器正常工作时，下列说法正确的( )
额定电压 额定电压
额定加热功率
额定保温功率
A. 只闭合开关，加热器的功率为
B. 开关闭合，由断开到闭合，电路中电流变大，的功率变大
C. 加热器在保温状态下工，产生的热量
D. 电阻与的阻值之比为
三、填空题：本大题共4小题，共8分。
16.如图是一支水银体温计，它是利用水银的__________性质制成的：用体温计测量人的体温时，可以离开人体读数，是因为体温计有缩口；该体温计此时的读数是__________。
17.如图所示，弹簧测力计下挂着物体的质量为_______。取
18.酒店卫浴防雾镜有很好的防雾效果，它的工作原理在镜子背面安装加热装置，水蒸气遇到镜子不但不会冷凝成水珠，还能迅速蒸发，一直保持干爽状态。防雾镜在通电加热可防止空气中的水蒸气在镜面上______填物态变化名称。小白站在镜子前面处，他在镜中的像和他相距______。当他靠近镜子时，他在镜中的像大小______选填“变大”、“变小”或“不变”。在平面镜前有一辆电动玩具车，车顶立有一硬杆，如图所示，若杆在内从点移动到点，杆移动的距离为______ ，速度为______ ，杆的像相对平面镜向______ 选填“左”或“右”运动。
19.如图甲所示的是一个上下两端开口的玻璃管，其上、下开口处均蒙上了绷紧程度相同的橡皮膜，将此装置竖直静置于水中，如图乙所示。通过观察装置______选填“上”或“下”面开口处橡皮膜的形变可知，液体内部存在向上的压强。实验中还发现下面开口处橡皮膜的形变程度比上面开口处橡皮膜的形变程度大，这说明液体内部的压强和_________有关。
四、作图题：本大题共1小题，共2分。
20.如图是小明家在一楼和二楼都能控制的楼梯灯，和是单刀双掷开关。根据安全用电原则用笔画线代替导线将图中、两点正确接入家庭电路。
五、实验探究题：本大题共4小题，共24分。
21.在“探究水在沸腾前后温度变化的特点”实验中。
某同学组装了图甲所示实验装置，其中存在的一处错误是_____，改正的方法是_____选填“上移”或“下移”；
正确调整实验装置后，在水温升高到时开始计时，每隔记录一次温度，从第开始观察到了如图乙所示的现象，实验数据如下表所示。请在图丙上描点，并用平滑的曲线画出水在沸腾前后温度随时间变化的图像_____；
时间
温度
本次实验测得水的沸点是_____；
生活中煮水饺时，放入水饺，待水烧开后，你认为应该把火_____选填“调小”或“调大”些，这样做的原因是_____。
22.花花淘到一小块“陨石”，但它的真实性和陨石的种类难以确认。恰逢学校物理实验课要求测量物质的密度，花花就对这块“陨石”的密度进行了测量如图，想要通过密度来鉴别其真伪。
她把天平放在水平桌面上，将游码移到标尺左端的零刻度线处，此时指针偏向如图甲所示，则应将平衡螺母向__________填“左”或“右”调节，使天平平衡；
天平平衡后，砝码质量和游码对应刻度如图乙所示，记下陨石的质量为，将“陨石”放入盛有水的量筒中，水面升高至如图丙所示，则该“陨石”密度__________。她完成实验后发现“陨石”有吸水性，请你帮他判断此测量值与陨石真实密度值相比__________填“偏大”、“偏小”或“准确”；
若在实验过程中，花花不小心将量筒打碎，经过思考，她采取了以下步骤测量陨石的体积如图丁：先将吸足水的“陨石”放入盛水的烧杯中，把小石块浸没，在水面到达的位置做上标记；接着取出小石块，测得烧杯和水的总质量为；最后往烧杯中加水，直到标记处，再测出此时烧杯和水的总质量为，则“陨石”的密度为__________用、、、水表示。
23.小红在“探究电流与电压和电阻关系”的实验中，使用的实验器材有：两节新干电池、滑动变阻器满足实验要求、电流表、电压表、开关、导线和定值电阻若干。实验过程如下：
请将图连接完整要求：滑片向右移，电压表示数变小___
小红把的定值电阻接入电路，将滑动变阻器的滑片调至最________左右端。闭合开关，移动滑片，发现电压表示数无变化，电流表示数有变化，其原因可能是定值电阻________。
排除故障后，闭合开关，调节滑片，当电压表的示数为时，电流表的示数如图所示，则电流表示数为________。继续实验，将实验数据记录在表中，分析数据可得出结论：在电阻一定时，________。
电压
电流
小红接下来探究电流与电阻的关系。分别将、、、、的定值电阻接入电路，闭合开关，正确进行操作，并根据实验数据绘制出图像，如图所示。根据数据分析得出结论：________，通过导体的电流与导体的电阻成反比。该过程中滑动变阻器除保护电路外，还起到________的作用。
小红在得出电流与电压和电阻的定量关系后，要测量一个标记不清的定值电阻阻值约为，利用现有器材，设计了如图所示的电路。
闭合开关，将滑动变阻器接入最大阻值时，记录电压表示数为；
________，记录电压表示数为；
得出了定值电阻阻值的表达式：________用、、表示。
24.课外实验小组探究“串、并联电路的电流规律”，实验电路图如图甲所示，请你完成下列问题：
小刚同学连接电路后，闭合开关，发现两个小灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联。现有如下两种方法：
方法 操作 现象 结论
方法一 把其中一个小灯泡从灯座中取下 若另一个小灯泡熄灭 两个小灯泡一定是串联
方法二 把开关断开 若两个小灯泡熄灭 两个小灯泡一定是串联
你认为判断方法可行的是________选填“方法一”或“方法二”。
某次实验中电流表的指针偏转如图乙所示，则通过小灯泡的电流为______。
小刚三次实验数据记录如下表，其中有一组实验数据明显错误，造成实验数据错误的原因是___________。
电流表位置
电流
六、计算题：本大题共1小题，共13分。
25.为深入探究平衡木的平衡，小萍设计了如图所示的装置。轻质杠杆可绕支点无摩擦转动，且，。在杠杆端用不可伸长的细线悬挂正方体，重力为，边长为。当重为的小萍静止站立在之间某处时，杠杆处于水平平衡状态。求：
正方体的密度；
如图所示，小萍站立在距离端处时，正方体对水平地面的压强。
七、综合题：本大题共2小题，共20分。
26.潜水艇在国家的国防中占有重要位置，潜水艇的艇壳是用高强度的特种钢板制造，某潜水艇最大下潜深度可达，潜水艇的总体积为，水舱未充海水时，潜水艇总重量为，艇内两侧有水舱，其截面如题图所示，通过向水舱中充水或从水舱中向外排水来改变潜水艇的自重，从而使其下沉或上浮取，取。求：
潜水艇是通过_______实现下沉的；
水舱未充海水时，漂浮在海面的潜水艇受到的浮力是_______，排开海水的体积是_______；
潜水艇在水面下匀速下潜的过程中受到海水的浮力_______选填“变大”“不变”或“变小”；
当潜水艇下潜至最大下潜深度时，受到海水的压强为________，舱门与海水的接触面积为，此舱门受到海水的压力为_______。用科学读数法表示
27.现有一个小型水电站，发电机提供的电压为，通过输电线向较远处的用户输电，输电线的总电阻为。若发电机提供给电路的最大总功率，请完成以下问题：
输电线总电阻的最大电压为_______ ；
输电线发热损耗的最大电功率为_______ ；若用户使用的用电器增加，则输电线上损耗的电功率_______选填“增加”“减少”或“不变”；
若发电机提供给电路的总功率不变，要减少输电线上损耗的电功率，下列方案不可行的是________；
A.换用导电性能更好的输电线
B.提高输电电压
C.适当增加输电线的横截面积
D.减少输电时间
若未来将输电线改为超导输电线，与原来相比，每天可节省的电能是_______ 设每天用电时间为。这些能量可让功率为的空调器工作_______ 。
答案和解析
1.【答案】
【解析】A.塑料板不能导电，是绝缘体，故A错误；
B.相互摩擦的两个物体会带等量的异种电荷，摩擦后的塑料板和丝绸带上了异种电荷，故B错误；
C.摩擦过程中不会创造电荷，只是电荷发生了转移，故C错误；
D.由于带电体能吸引轻小物体，所以在平放的塑料板上面均匀地撒上一层干木屑时，塑料板上带电区域把木屑吸住，故D正确。
故选D。
2.【答案】
【解析】A.丙是白鹤的影子，成像原理是光的直线传播，故A错误；
B.乙是白鹤的倒影，是由于光的反射形成的，故B错误；
C.平面镜成等大的虚像，白鹭飞得越高，水中的倒影大小不变，故C正确；
D.平面镜成像时，像距与河水深度无关，与物体距水面的距离有关，故D错误。
故选C。
3.【答案】
【解析】A.树枝剪刀在使用时，动力臂大于阻力臂，属于省力杠杆，故A符合题意；
B.人的手臂举哑铃时，动力臂小于阻力臂，属于费力杠杆，故B不符合题意；
C.使用食品夹时，动力臂小于阻力臂，属于费力杠杆，故C不符合题意；
D.停车场栏杆升起时，动力臂小于阻力臂，属于费力杠杆，故D不符合题意。
故选A。
4.【答案】
【解析】A.声音是一种波，它的传播需要介质，不可以在真空中传播，故A错误；
B.声音可以传递信息与能量，超声导盲仪利用了声可以传递信息，故B正确；
C.不同发声体发出声音的音色不同，我们能够辨别不同乐器发出的声音，是因为它们的音色不同，故C错误；
D.“引吭高歌”，说明歌声很大声，主要说明声音的响度大，故D错误。
故选B。
5.【答案】
【解析】当未消磁的标签经过超市出口处的安检门时，安检门上的线圈会产生感应电流，相当于闭合电路的一部分导体在磁场中做切割磁感线运动而产生感应电流，所以安检门的工作原理是电磁感应现象。
A.该实验是奥斯特实验，说明通电导线周围有磁场，故A不符合题意；
B.题图有电源，研究的是通电导体在磁场中受力的实验，是电动机的原理，故B不符合题意；
C.该实验是电磁感应实验，闭合电路的一部分导体在磁场中做切割磁感线运动而产生感应电流，将机械能转化为电能，故C符合题意；
D.通电后，电磁铁能吸引大头针，这是探究影响电磁铁磁性大小因素的实验，故D不符合题意。
故选C。
6.【答案】
【解析】A.霜的形成是凝华现象，是放热过程，故A错误；
B.晶体在熔化过程中不断吸热，温度保持不变，故B错误；
C.寒冷的冬天，室外的人口中呼出的“白气”是液化现象，是放热过程，故C错误；
D.在发烧病人的额头上擦酒精降温，是因为酒精蒸发吸热，蒸发致冷，可以降温，故D正确。
故选D。
7.【答案】
【解析】A.一支铅笔质量约为左右。故A不符合题意；
B.物理教材宽度约为。故B符合题意；
C.人正常体温为左右。故C不符合题意；
D.世界百米赛跑纪录多。故D不符合题意。
故选B。
8.【答案】
【解析】A.运动员在空中下落的过程中，高度减小，故重力势能变小，故A错误；
B.运动员在转弯滑行的过程中，运动方向改变，故运动状态改变，故B错误；
C.冰壶运动员掷出去的冰壶能继续向前减速运动，是由于冰壶具有惯性，在地面对冰壶的摩擦力作用下速度逐渐减小，最后停下来。故C错误；
D.冰球在水平滑动的过程中，冰球所受重力方向竖直向下，移动的距离的方向沿水平方向，没有在重力方向上移动距离，故冰球所受重力没有做功，故D正确。
故选D。
9.【答案】
【解析】滑雪运动员穿有滑雪板，是在压力一定时，通过增大受力面积来减小压强，故ABC不符合题意，符合题意。
故选D。
10.【答案】
【解析】A.根据右手螺旋定则，给线圈通电后，钉尖一端为电磁铁的极，故A错误；
B.改变线圈中的电流方向，会改变电磁铁磁场的方向，不会使电磁铁失去磁性，故钉尖处仍能吸引曲别针，故B错误；
C.电磁铁磁性的强弱与线圈匝数以及电流大小有关，所以减少线圈的匝数，钉尖处吸引曲别针的数量不一定减少，故C错误；
D.电磁铁磁性的强弱与线圈匝数以及通过的电流大小有关，所以若线圈匝数不变，增大电流，电磁铁磁性会增大，钉尖处吸引曲别针的数量会增加，故D正确。
故选D。
11.【答案】
【解析】金属球浸没在酒精中受到的浮力为
完全浸没时金属球对容器底的压力为，则金属球的重力
金属球的密度为
故A正确，C错误；
B.容器中液体的体积为
容器中液体所受重力大小为
故B错误；
D.金属球取出后，容器对桌面的压力减小量为金属球的重力，即 ，容器对桌面的压强减小了
故D错误。
故选A。
12.【答案】
【解析】A.由 可得，物体移动的距离为
由图知，滑轮组绳子承载的有效股数为
则绳子自由端移动的距离为
故A错误；
B.由可得，拉力做的总功为
已知滑轮组的机械效率为，由
可得，拉力做的有用功为
水平使用滑轮组时，拉力做的有用功为克服摩擦力所做的功，由有用物可得，物体与地面间的滑动摩擦力为
故B错误；
C.由 可得，拉力的功率为
故C正确；
D.若物体的重力和运动速度不变，物体对地面的压力大小不变，只增大水平地面的粗糙程度，物体与地面间的滑动摩擦力变大，有用功变大，而额外功几乎不变，由
可知，滑轮组的机械效率变大，故D错误。
故选C。
13.【答案】
【解析】A.“磨墨”过程中要克服摩擦力做功，是通过做功的方式改变墨汁的内能，故A正确；
B.“墨迹”沾到纸上，是墨分子和纸分子相互吸引的结果，说明分子间存在引力，故B正确；
C.“墨香”四溢，是扩散现象，说明分子在永不停息地做无规则运动，故C正确；
D.一切物体的分子都在永不停息地做无规则运动，所以“墨汁”变干后，分子仍然在运动，故D错误。
故选ABC。
14.【答案】
【解析】A.平面镜所成的像与物体大小相同，将蜡烛远离玻璃板，它所成的像不变，故A错误；
B.因为光屏只能接收实像，不能接收虚像，平面镜成的像是虚像，因此不能呈现在光屏上，故B正确；
C.乙图所示，物距大于像距，因此物距大于二倍焦距，根据凸透镜成像的特点可知，光屏上呈倒立缩小的实像，此时凸透镜成像的原理与照相机的相同，故C正确；
D.移动蜡烛渐渐远离凸透镜，根据凸透镜成实像时物远像近像变小，所以移动光屏靠近凸透镜，光屏上再次呈现清晰的像变小，故D错误。
故选BC。
15.【答案】
【解析】A.由图甲知，只闭合开关，两电阻串联，电阻较大，根据 知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为，故A错误；
B.开关闭合，断开时，两电阻串联，闭合时，电阻被短路，只有电阻工作，电路总电阻减小，根据欧姆定律知，电路的电流增大，的电阻不变，根据
知，的功率变大，故B正确；
C.加热器在保温状态下工作产生的热量
故C正确；
D.因为
且
所以
即
解得
故D正确。
故选BCD。
16.【答案】热胀冷缩
【解析】体温计是利用液体的热胀冷缩的性质制成的，水银体温计是利用水银的热胀冷缩的性质制成的。
如图所示，体温计的分度值为，示数为。
17.【答案】
【解析】弹簧测力计的分度值为，指针此时在和之间的格处，因此弹簧测力计的读数为，即物体重为。则弹簧测力计下挂着物体的质量
18.【答案】液化 不变 左
【解析】雾是小水滴，是水蒸气遇冷液化形成的。
小白站在镜子前面处，像到镜子的距离也是，故像到物体的距离为。
当他靠近镜子时，物体本身大小没有变，故他在镜中的像大小也不变。
点移动到点，从移动到，故移动的距离为，刻度尺的估读问题，故是。
速度为
故速度的大小为 。
物体远离，故像也远离，故像向左移动。
19.【答案】下 深度
【解析】实验中采用了转换法，我们通过观察橡皮膜的形变来反映液体内部存在压强，当橡皮膜下面的橡皮膜向上凸起时，说明液体内部存在向上的压强。
由题意知，实验中，下端的玻璃管浸入液体的深度大，发现下面开口处橡皮膜的形变程度更明显，则下端橡皮膜受到水的压强更大，上端所受的液体内部压强小由此可说明同种液体内部压强与液体深度有关，且随深度的增加而增大。
20.【答案】
【解析】在家庭电路中，为了用电的安全，开关接在用电器和火线之间，如下图所示：
21.【答案】 温度计的玻璃泡碰到了烧杯底部 上移
调小 见解析

【解析】图甲所示实验装置中存在的错误是温度计的玻璃泡碰到了烧杯底部，会导致测温不准，因为要用酒精灯的外焰加热，所以应上移。
根据表格数据，在图丙中描点连线，作出水在沸腾前后温度随时间变化的图像如下：
从第开始观察到了如图乙所示的现象，气泡上升时变大，说明水开始沸腾，由表可知，水沸腾后温度保持在不变，则沸点是。
由图像可知，水沸腾前吸收热量，温度上升，沸腾后，吸收热量，温度不变，所以生活中煮水饺时，放入水饺，待水烧开后，为了节能，应把火调小。
22.【答案】左 偏大
【解析】使用天平之前，首先把天平放在水平桌面上，游码移到标尺左端的零刻度，发现指针指在分度盘右侧，应向左调节平衡螺母，使天平平衡。
由图乙可知，“陨石”的质量为
由题意知，陨石的体积为
则“陨石”的密度为
由于“陨石”吸水会导致水和“陨石”的总体积变小，从而导致“陨石”的测量体积偏小，根据 可知，其密度测量值会偏大。
由题意知，加入水的质量为
加入水的体积为
所以“陨石”体积为
则“陨石”的密度为
23.【答案】 右 短路 电流与电压成正比 当导体两端电压一定时 控制导体两端的电压不变 将滑动变阻器的滑片移至最左端
【解析】由图可知滑动变阻器和定值电阻串联，电压表测定值电阻的电压，根据题中要求，滑动变阻器像向右滑动时阻值变大，电流变小，定值电阻分到的电压变小，即电压表示数变小，所以应将滑动变阻器的左下接线柱接入电路，具体如图所示：
为了保护电路，在闭合开关前滑动变阻器应以最大阻值接入，即在最右端，闭合开关后，移动滑片，电流表示数有变化，说明电路为通路，电压表示数无变化，说明可得是定值电阻短路了。
图中电流表是小量程接入，分度值是，示数是，继续实验，由表中数据可得
所以可得结论：在电阻一定时，电流与电压成正比。
由图可知 图像为反比例函数图像，电流和电阻的关系是为
所以可得结论：当导体两端电压一定时，通过导体的电流与导体的电阻成反比，且为了探究“电流与电阻关系”时，要控制电压不变，所以滑动变阻器除保护电路外，还起到控制导体两端的电压不变的作用。
图中滑动变阻器和定值电阻串联接入，电压表测定值电阻的电压，闭合开关后滑动变阻器以最大阻值接入，电压表的示数是；将滑动变阻器的滑片移至最左端，即接入电路的电阻为零，读出此时电压表的示数，即为电源电压，根据串联分压的原理可得在第步中滑动变阻器分到的电压为
再根据串联电路电流处处相等的特点可知定值电阻的阻值为
24.【答案】方法一
接的小量程，按大量程读数

【解析】串联电路只有一条电流路径，各用电器互相影响，电路中的开关控制整个电路；并联电路有两条以上通路，用电器互不影响，干路开关控制整个电路，支路开关只控制本支路。方法一中，把其中一个小灯泡从灯座中取下，若另一个小灯泡熄灭，则两个灯泡互相影响，是串联电路，方法可行；方法二中，如果电路是并联的，断开的是干路的开关，两个小灯泡也都熄灭，所以方法不可行。
由乙图可知，电流表接的是小量程，分度值为，所以电流表示数为。由于串联电路中电流处处相等，所以通过小灯泡的电流为。
串联电路中各处的电流都相等，处的电流为，是、两处电流的倍，根据电流表大小量程之比为，因此造成实验数据错误的原因是选用的是小量程，却按大量程读数了。
25.【答案】 ；
【解析】正方体 的体积
正方体 的密度
设此时绳子对的拉力为，根据杠杆平衡条件得
即
解得
对地面的压力
的底面积
对地面的压强
答：正方体 的密度为 ；
小萍站立在距离 端 处时，正方体 对水平地面的压强为 。
26.【答案】水舱中充水 不变
【解析】潜水艇是通过向水舱中充水，使潜水艇自重增大，当浮时，潜水艇下沉。
潜水艇漂浮在海面上时，受到的浮力和自身的重力相等，即
浮
由浮海水排可得，排开海水的体积
潜水艇在水面下匀速下潜的过程中，潜水艇排开水的体积排不变，由 可知，潜水艇受到海水的浮力不变。
当潜水艇下潜至最大下潜深度时，受到海水的压强
海水
舱门与海水的接触面积，由 可得，此舱门受到海水的压力
27.【答案】
增加

【解析】由题知，发电机提供的电压，提供给电路的总功率，根据 得，通过输电线的电流
输电线总电阻的最大电压为
输电线上损耗的功率为
若用户使用的用电器增加，则电路中的电流增大，根据 可知，输电线上损耗的电功率增加。
换用导电性能更好的输电线和适当增加输电线的横截面积，都可以减小输电线的电阻，根据 可知，在电流一定时，损耗的电功率将减小，故 AC不符合题意；
B.根据 可知，提高输电电压可以通过减小输电线的电流，在输电线的阻值一定时，损耗的电功率将减小，故 B不符合题意；
D.减少输电时间可以减少消耗的电能，但不能减少输电线上损耗的电功率，故D符合题意。
故选D。
改为超导输电线，则导线不再产生电热，节省的电功率等于损耗的热功率，则每天节的电能为
根据 可知这些能量可让功率为的空调器，工作时间
