中小学教育资源及组卷应用平台

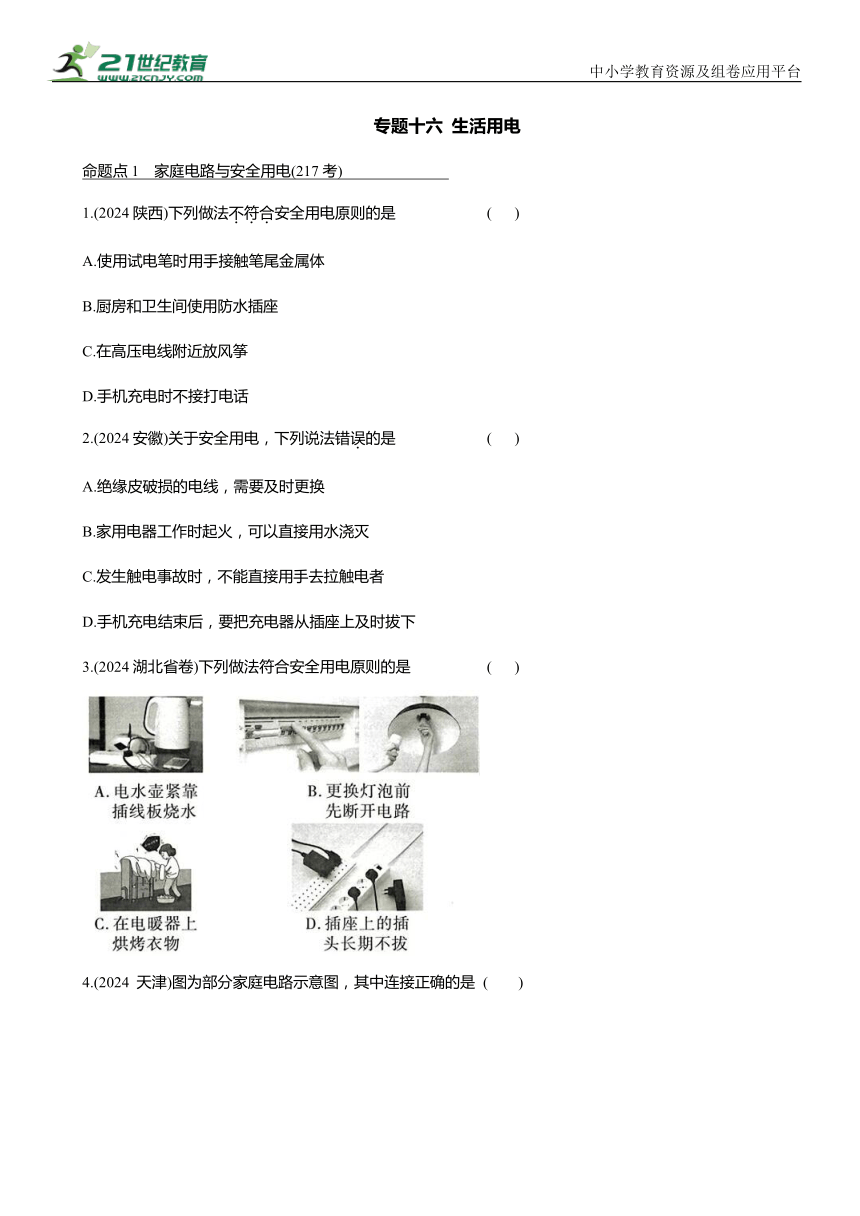

专题十六 生活用电
命题点1 家庭电路与安全用电(217考)
1.(2024陕西)下列做法不符合安全用电原则的是 ( )
A.使用试电笔时用手接触笔尾金属体
B.厨房和卫生间使用防水插座
C.在高压电线附近放风筝
D.手机充电时不接打电话
2.(2024安徽)关于安全用电，下列说法错误的是 ( )
A.绝缘皮破损的电线，需要及时更换
B.家用电器工作时起火，可以直接用水浇灭
C.发生触电事故时，不能直接用手去拉触电者
D.手机充电结束后，要把充电器从插座上及时拔下
3.(2024湖北省卷)下列做法符合安全用电原则的是 ( )

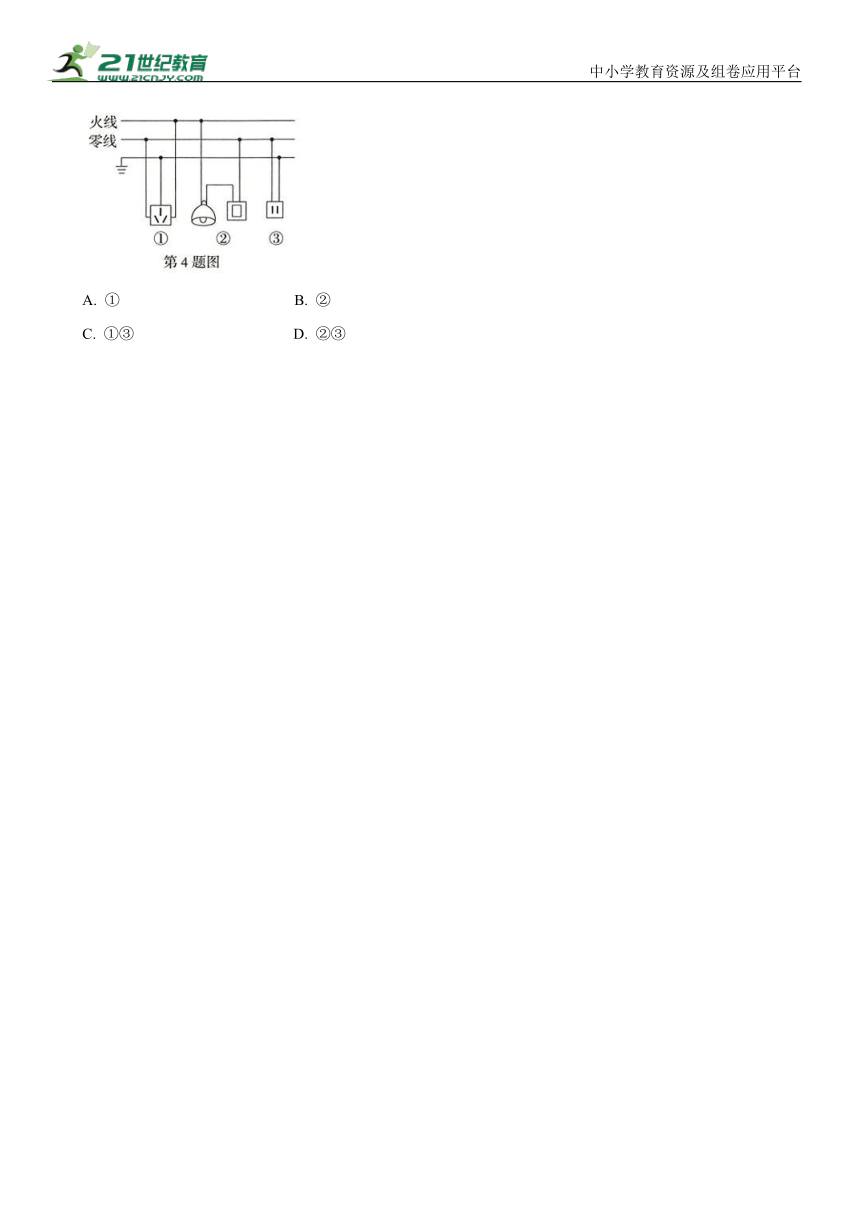

4.(2024 天津)图为部分家庭电路示意图，其中连接正确的是 ( )
A. ① B. ②
C. ①③ D. ②③

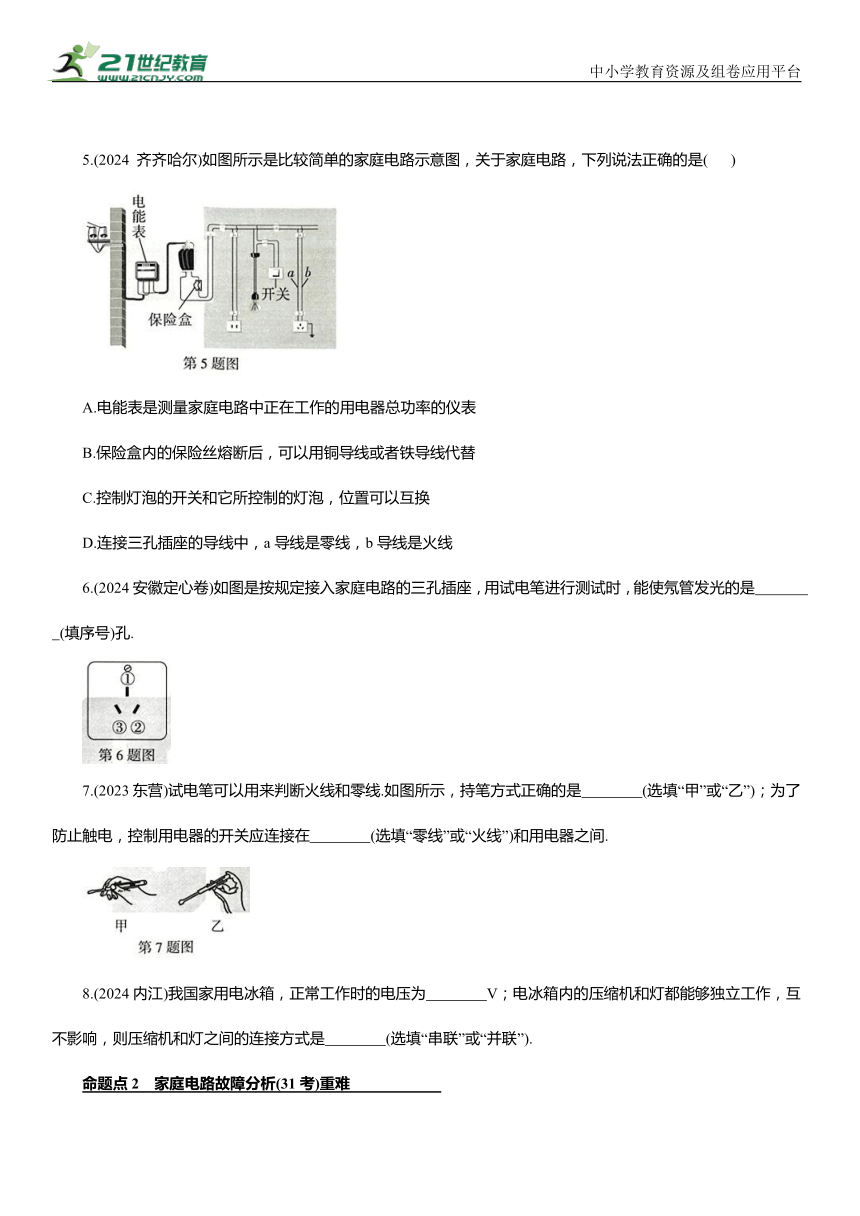

5.(2024 齐齐哈尔)如图所示是比较简单的家庭电路示意图，关于家庭电路，下列说法正确的是( )
A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C.控制灯泡的开关和它所控制的灯泡，位置可以互换
D.连接三孔插座的导线中，a导线是零线，b导线是火线
6.(2024安徽定心卷)如图是按规定接入家庭电路的三孔插座，用试电笔进行测试时，能使氖管发光的是 (填序号)孔.
7.(2023东营)试电笔可以用来判断火线和零线.如图所示，持笔方式正确的是 (选填“甲”或“乙”)；为了防止触电，控制用电器的开关应连接在 (选填“零线”或“火线”)和用电器之间.
8.(2024内江)我国家用电冰箱，正常工作时的电压为 V；电冰箱内的压缩机和灯都能够独立工作，互不影响，则压缩机和灯之间的连接方式是 (选填“串联”或“并联”).
命题点2 家庭电路故障分析(31考)重难
9.(2023天津)如图所示电路，开关闭合后，灯不发光.用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光.则故障可能是( )
A.灯丝断了 B.灯短路了 C.开关处断路 D. cd间断路
10.(2024武汉)如图所示是某同学家部分家庭电路的示意图.电能表上标有“220 V 10(40)A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸.空气开关跳闸的原因可能是 ( )
A.照明灯的开关接在了零线与灯泡之间
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插座短路
11.(2024日照)如图是小明家新房中的部分电路，存在的问题是 .问题解决后，闭合开关 电灯 正常发光，但 仍然不亮.将一把新买的电热水壶插入三孔插座，电热水壶也不能工作.把试电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是 .
命题点3 家庭电路作图(41考)
12.(2024陕西)如图，请将图中的三孔插座正确接入家庭电路.
(2024凉山州)家庭电路中,灯 与 并联，开关同时控制两盏灯，请用笔画代替导线将开关接入电路中使两灯泡正常发光.
1. C 2. B 3. B 4. A 5. D
6. ② 7. 乙 火线
8. 220 并联
9. D 【解析】用试电笔接触a、b、c三处氖管都发光，说明a、b、c三处与火线连通，A、C错误；试电笔测d处时氖管不发光，而c处与火线连通，说明d处与c处之间存在断路，B错误，D正确.故选 D.
10. C 【解析】控制照明灯的开关应接在火线与灯泡之间，若接在了零线与灯泡之间，虽不符合安全用电原则，但不会导致空气开关跳闸，A不符合题意；由电能表上的参数可得，电路中允许的最大功率为 P=UI=220 V×40 A=8800 W;插上电热水壶后,家中使用的用电器的总功率为6 kW-1.5 kW+1 kW=5.5kW<8.8kW，小于电能表允许接入的最大功率，所以空气开关跳闸不是因为功率过大，B不符合题意；电热水壶的内部电路短路，当电热水壶插头插入插座时不会造成电源短路，闭合开关后才会造成电源短路，空气开关跳闸，C符合题意；若三孔插座中接火线和零线的导线相碰，发生短路，在插入电热水壶之前就会造成空气开关跳闸，D不符合题意.故选 C.
11.三孔插座没接地线 FG之间断路 【解析】三孔插座的连接应该是“左零右火上接地”；L 正常工作，说明L 支路是连通的；L 和三孔插座不能工作，说明出现断路，而三孔插座左孔能使氖管发光，说明左孔通过L 和火线连通，故FG之间断路.
如答图所示 答题模板 ①接线要横平竖直 ② 连 接 处 加节点
解题技巧
家庭电路中各元件连接的注意事项
类型 连接注意事项
带开关的灯泡 开关和灯泡串联后，开关接火线，灯泡接零线
两孔插座 “左零右火”
三孔插座 “左零右火上接地”
插座带保险丝 保险丝先接到火线上，然后再接到插座的右孔
螺丝口灯泡 螺旋套接零线，灯尾金属(经过开关)接火线
13.如答图所示
专题十六 生活用电
命题点1 家庭电路与安全用电(217考)
1.(2024陕西)下列做法不符合安全用电原则的是 ( )
A.使用试电笔时用手接触笔尾金属体
B.厨房和卫生间使用防水插座
C.在高压电线附近放风筝
D.手机充电时不接打电话
2.(2024安徽)关于安全用电，下列说法错误的是 ( )
A.绝缘皮破损的电线，需要及时更换
B.家用电器工作时起火，可以直接用水浇灭
C.发生触电事故时，不能直接用手去拉触电者
D.手机充电结束后，要把充电器从插座上及时拔下
3.(2024湖北省卷)下列做法符合安全用电原则的是 ( )
4.(2024 天津)图为部分家庭电路示意图，其中连接正确的是 ( )
A. ① B. ②
C. ①③ D. ②③
5.(2024 齐齐哈尔)如图所示是比较简单的家庭电路示意图，关于家庭电路，下列说法正确的是( )
A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C.控制灯泡的开关和它所控制的灯泡，位置可以互换
D.连接三孔插座的导线中，a导线是零线，b导线是火线
6.(2024安徽定心卷)如图是按规定接入家庭电路的三孔插座，用试电笔进行测试时，能使氖管发光的是 (填序号)孔.
7.(2023东营)试电笔可以用来判断火线和零线.如图所示，持笔方式正确的是 (选填“甲”或“乙”)；为了防止触电，控制用电器的开关应连接在 (选填“零线”或“火线”)和用电器之间.
8.(2024内江)我国家用电冰箱，正常工作时的电压为 V；电冰箱内的压缩机和灯都能够独立工作，互不影响，则压缩机和灯之间的连接方式是 (选填“串联”或“并联”).
命题点2 家庭电路故障分析(31考)重难
9.(2023天津)如图所示电路，开关闭合后，灯不发光.用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光.则故障可能是( )
A.灯丝断了 B.灯短路了 C.开关处断路 D. cd间断路
10.(2024武汉)如图所示是某同学家部分家庭电路的示意图.电能表上标有“220 V 10(40)A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸.空气开关跳闸的原因可能是 ( )
A.照明灯的开关接在了零线与灯泡之间
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插座短路
11.(2024日照)如图是小明家新房中的部分电路，存在的问题是 .问题解决后，闭合开关 电灯 正常发光，但 仍然不亮.将一把新买的电热水壶插入三孔插座，电热水壶也不能工作.把试电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是 .
命题点3 家庭电路作图(41考)
12.(2024陕西)如图，请将图中的三孔插座正确接入家庭电路.
(2024凉山州)家庭电路中,灯 与 并联，开关同时控制两盏灯，请用笔画代替导线将开关接入电路中使两灯泡正常发光.
1. C 2. B 3. B 4. A 5. D
6. ② 7. 乙 火线
8. 220 并联
9. D 【解析】用试电笔接触a、b、c三处氖管都发光，说明a、b、c三处与火线连通，A、C错误；试电笔测d处时氖管不发光，而c处与火线连通，说明d处与c处之间存在断路，B错误，D正确.故选 D.
10. C 【解析】控制照明灯的开关应接在火线与灯泡之间，若接在了零线与灯泡之间，虽不符合安全用电原则，但不会导致空气开关跳闸，A不符合题意；由电能表上的参数可得，电路中允许的最大功率为 P=UI=220 V×40 A=8800 W;插上电热水壶后,家中使用的用电器的总功率为6 kW-1.5 kW+1 kW=5.5kW<8.8kW，小于电能表允许接入的最大功率，所以空气开关跳闸不是因为功率过大，B不符合题意；电热水壶的内部电路短路，当电热水壶插头插入插座时不会造成电源短路，闭合开关后才会造成电源短路，空气开关跳闸，C符合题意；若三孔插座中接火线和零线的导线相碰，发生短路，在插入电热水壶之前就会造成空气开关跳闸，D不符合题意.故选 C.
11.三孔插座没接地线 FG之间断路 【解析】三孔插座的连接应该是“左零右火上接地”；L 正常工作，说明L 支路是连通的；L 和三孔插座不能工作，说明出现断路，而三孔插座左孔能使氖管发光，说明左孔通过L 和火线连通，故FG之间断路.
如答图所示 答题模板 ①接线要横平竖直 ② 连 接 处 加节点
解题技巧
家庭电路中各元件连接的注意事项
类型 连接注意事项
带开关的灯泡 开关和灯泡串联后，开关接火线，灯泡接零线
两孔插座 “左零右火”
三孔插座 “左零右火上接地”
插座带保险丝 保险丝先接到火线上，然后再接到插座的右孔
螺丝口灯泡 螺旋套接零线，灯尾金属(经过开关)接火线
13.如答图所示
