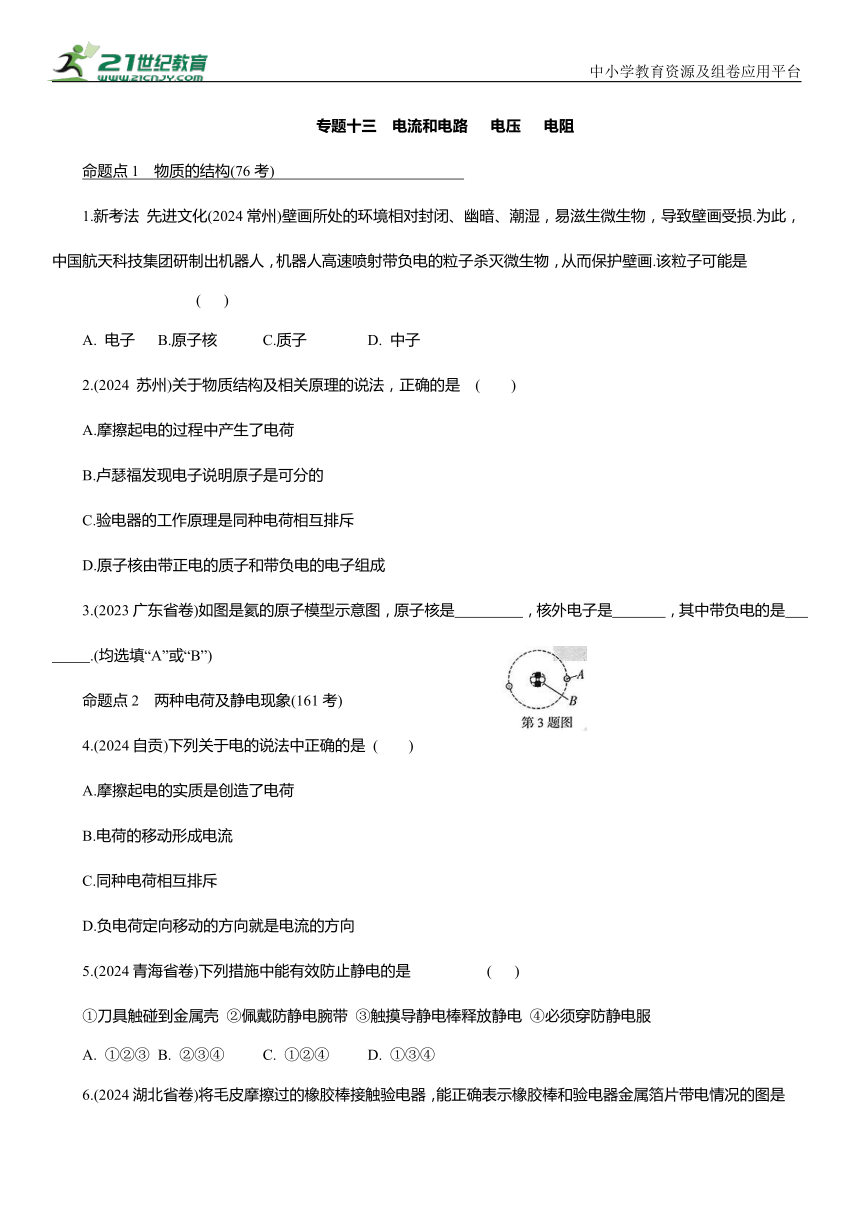

专题十三 电流和电路 电压 电阻
命题点1 物质的结构(76考)
1.新考法 先进文化(2024常州)壁画所处的环境相对封闭、幽暗、潮湿，易滋生微生物，导致壁画受损.为此，中国航天科技集团研制出机器人，机器人高速喷射带负电的粒子杀灭微生物，从而保护壁画.该粒子可能是 ( )
A. 电子 B.原子核 C.质子 D. 中子
2.(2024 苏州)关于物质结构及相关原理的说法，正确的是 ( )
A.摩擦起电的过程中产生了电荷
B.卢瑟福发现电子说明原子是可分的
C.验电器的工作原理是同种电荷相互排斥
D.原子核由带正电的质子和带负电的电子组成
3.(2023广东省卷)如图是氦的原子模型示意图，原子核是 ，核外电子是 ，其中带负电的是 .(均选填“A”或“B”)
命题点2 两种电荷及静电现象(161考)
4.(2024自贡)下列关于电的说法中正确的是 ( )
A.摩擦起电的实质是创造了电荷
B.电荷的移动形成电流
C.同种电荷相互排斥
D.负电荷定向移动的方向就是电流的方向
5.(2024青海省卷)下列措施中能有效防止静电的是 ( )
①刀具触碰到金属壳 ②佩戴防静电腕带 ③触摸导静电棒释放静电 ④必须穿防静电服
A. ①②③ B. ②③④ C. ①②④ D. ①③④

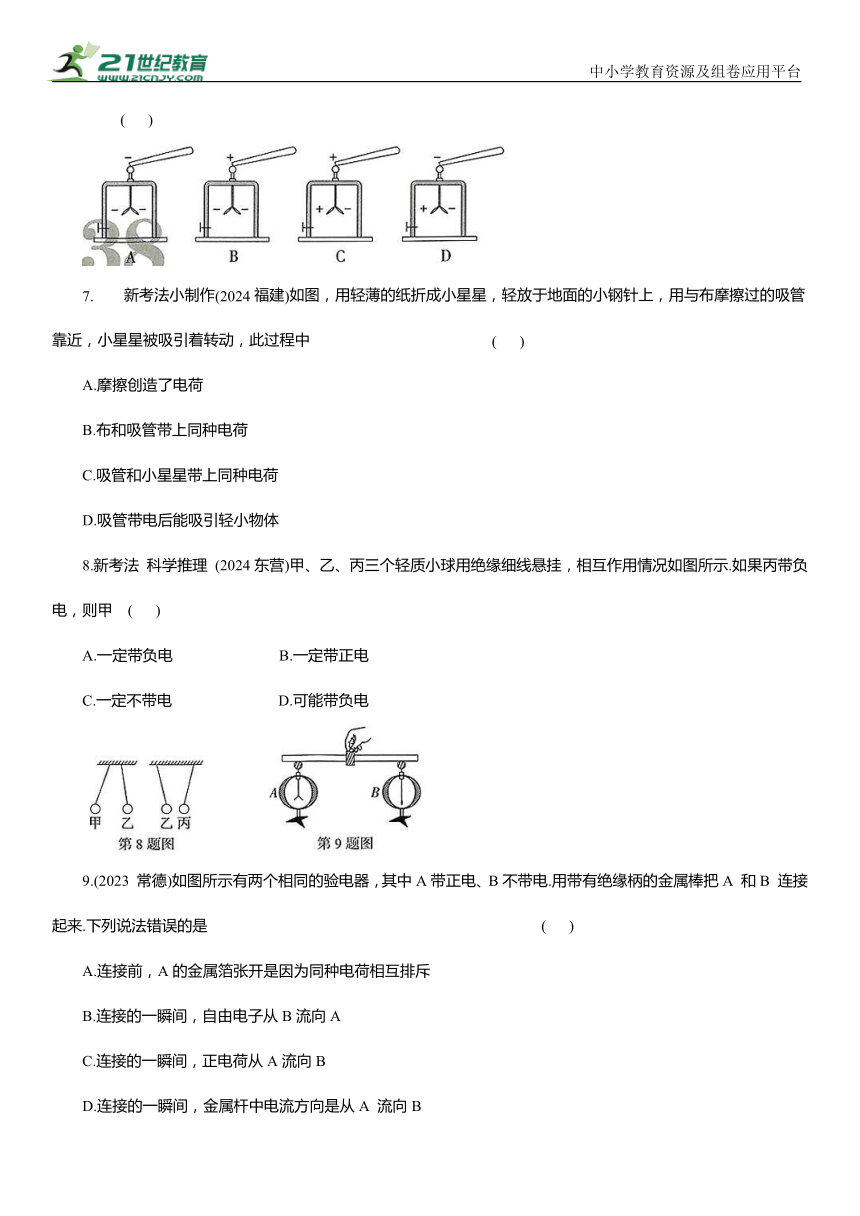

6.(2024湖北省卷)将毛皮摩擦过的橡胶棒接触验电器，能正确表示橡胶棒和验电器金属箔片带电情况的图是 ( )
7. 新考法小制作(2024福建)如图，用轻薄的纸折成小星星，轻放于地面的小钢针上，用与布摩擦过的吸管靠近，小星星被吸引着转动，此过程中 ( )
A.摩擦创造了电荷
B.布和吸管带上同种电荷
C.吸管和小星星带上同种电荷
D.吸管带电后能吸引轻小物体
8.新考法 科学推理 (2024东营)甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示.如果丙带负电，则甲 ( )
A.一定带负电 B.一定带正电
C.一定不带电 D.可能带负电
9.(2023 常德)如图所示有两个相同的验电器，其中A带正电、B不带电.用带有绝缘柄的金属棒把A 和B 连接起来.下列说法错误的是 ( )
A.连接前，A的金属箔张开是因为同种电荷相互排斥
B.连接的一瞬间，自由电子从B流向A
C.连接的一瞬间，正电荷从A流向B
D.连接的一瞬间，金属杆中电流方向是从A 流向B

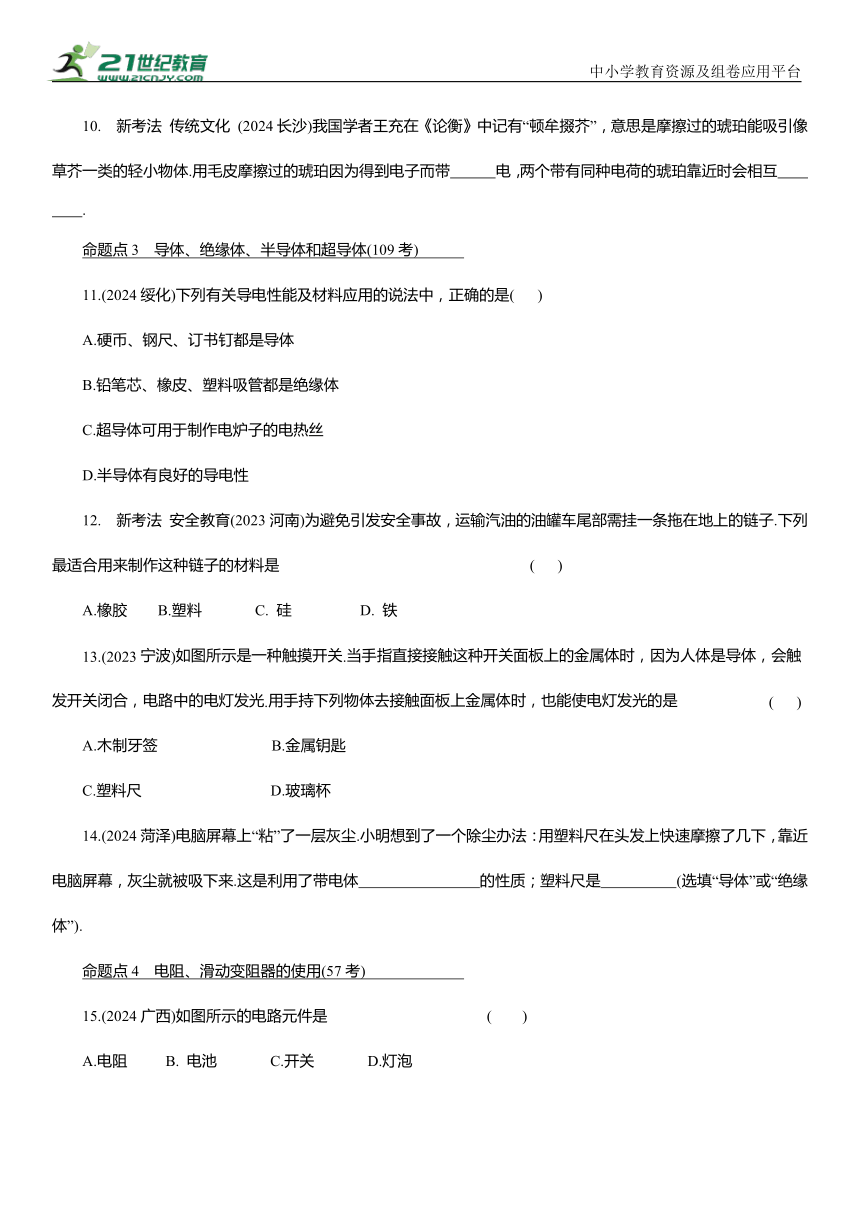

10. 新考法 传统文化 (2024长沙)我国学者王充在《论衡》中记有“顿牟掇芥”，意思是摩擦过的琥珀能吸引像草芥一类的轻小物体.用毛皮摩擦过的琥珀因为得到电子而带 电，两个带有同种电荷的琥珀靠近时会相互 .
命题点3 导体、绝缘体、半导体和超导体(109考)
11.(2024绥化)下列有关导电性能及材料应用的说法中，正确的是( )
A.硬币、钢尺、订书钉都是导体
B.铅笔芯、橡皮、塑料吸管都是绝缘体
C.超导体可用于制作电炉子的电热丝
D.半导体有良好的导电性
12. 新考法 安全教育(2023河南)为避免引发安全事故，运输汽油的油罐车尾部需挂一条拖在地上的链子.下列最适合用来制作这种链子的材料是 ( )
A.橡胶 B.塑料 C. 硅 D. 铁
13.(2023宁波)如图所示是一种触摸开关.当手指直接接触这种开关面板上的金属体时，因为人体是导体，会触发开关闭合，电路中的电灯发光.用手持下列物体去接触面板上金属体时，也能使电灯发光的是 ( )
A.木制牙签 B.金属钥匙
C.塑料尺 D.玻璃杯
14.(2024菏泽)电脑屏幕上“粘”了一层灰尘.小明想到了一个除尘办法：用塑料尺在头发上快速摩擦了几下，靠近电脑屏幕，灰尘就被吸下来.这是利用了带电体 的性质；塑料尺是 (选填“导体”或“绝缘体”).
命题点4 电阻、滑动变阻器的使用(57考)

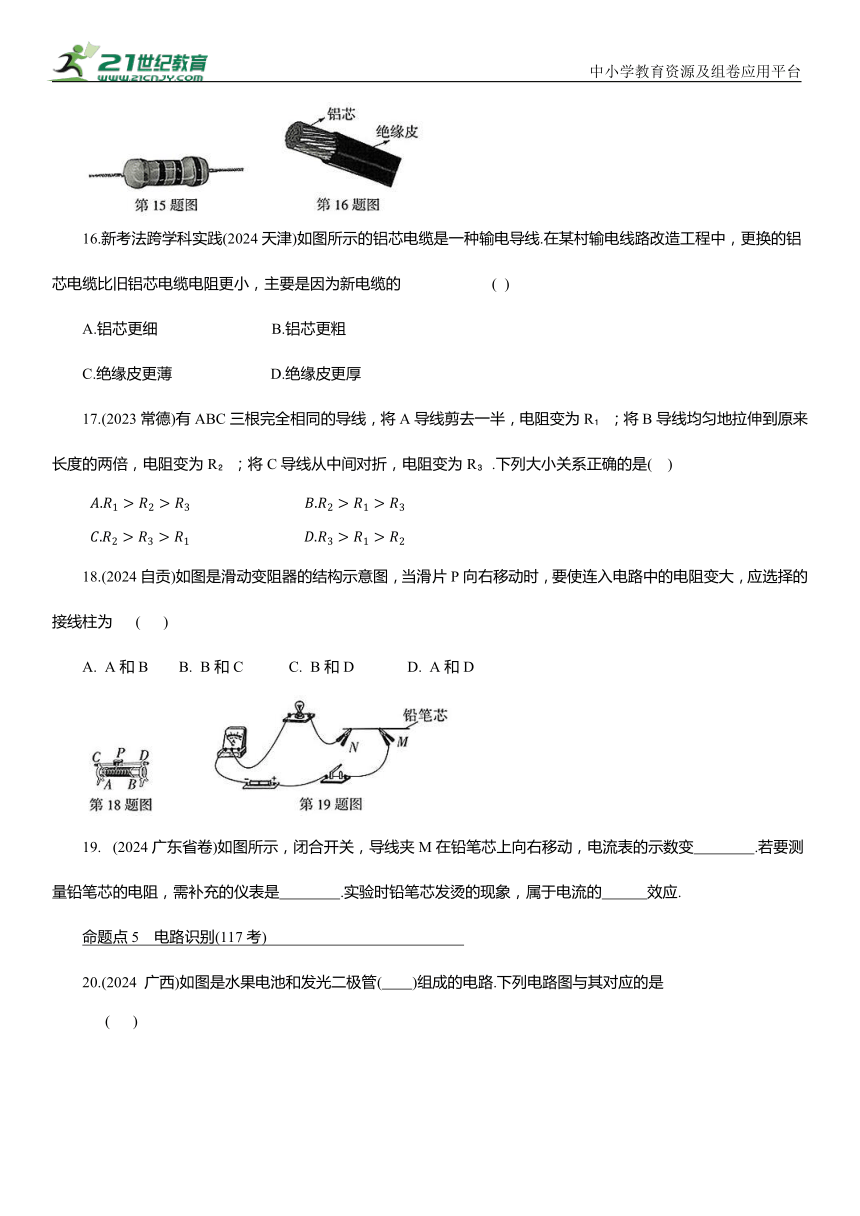

15.(2024广西)如图所示的电路元件是 ( )
A.电阻 B. 电池 C.开关 D.灯泡
16.新考法跨学科实践(2024天津)如图所示的铝芯电缆是一种输电导线.在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的 ( )
A.铝芯更细 B.铝芯更粗
C.绝缘皮更薄 D.绝缘皮更厚
17.(2023常德)有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R ；将B导线均匀地拉伸到原来长度的两倍，电阻变为R ；将C导线从中间对折，电阻变为R .下列大小关系正确的是( )
18.(2024自贡)如图是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为 ( )
A. A和B B. B和C C. B和D D. A和D
(2024广东省卷)如图所示，闭合开关，导线夹M在铅笔芯上向右移动，电流表的示数变 .若要测量铅笔芯的电阻，需补充的仪表是 .实验时铅笔芯发烫的现象，属于电流的 效应.
命题点5 电路识别(117考)

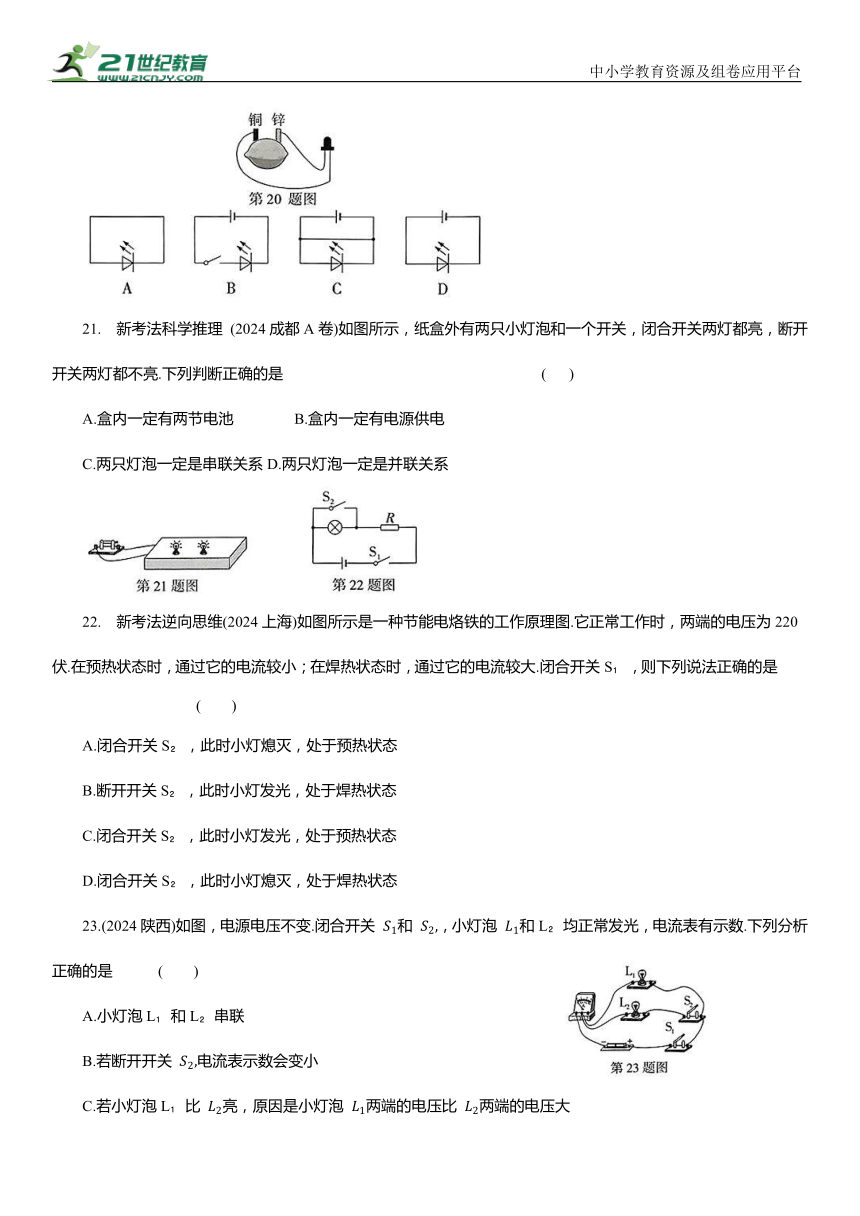

20.(2024 广西)如图是水果电池和发光二极管( )组成的电路.下列电路图与其对应的是 ( )
21. 新考法科学推理 (2024成都A卷)如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮.下列判断正确的是 ( )
A.盒内一定有两节电池 B.盒内一定有电源供电
C.两只灯泡一定是串联关系D.两只灯泡一定是并联关系
22. 新考法逆向思维(2024上海)如图所示是一种节能电烙铁的工作原理图.它正常工作时，两端的电压为220伏.在预热状态时，通过它的电流较小；在焊热状态时，通过它的电流较大.闭合开关S ，则下列说法正确的是 ( )
A.闭合开关S ，此时小灯熄灭，处于预热状态
B.断开开关S ，此时小灯发光，处于焊热状态
C.闭合开关S ，此时小灯发光，处于预热状态
D.闭合开关S ，此时小灯熄灭，处于焊热状态
23.(2024陕西)如图，电源电压不变.闭合开关 和 ，小灯泡 和L 均正常发光，电流表有示数.下列分析正确的是 ( )
A.小灯泡L 和L 串联
B.若断开开关 电流表示数会变小
C.若小灯泡L 比 亮，原因是小灯泡 两端的电压比 两端的电压大
D.若只闭合开关 电路中只有小灯泡 发光
24.(2023杭州)如图所示为多挡位加热器的电路图，电热丝 的电阻小于电热丝 的电阻.闭合 和 时，对电路的分析正确的是 ( )
A. R 和 串联
B. R 两端的电压小于 两端的电压
C.流过 的电流大于流过 的电流
D.如果 断了， 也不能工作
25.(2024广安)LED 灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 (选填“半导体”或“超导体”).如图为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其他部分正常发光，由此可知，未发光部分与其他部分之间是 联的.
26.(2024自贡)在如图所示的电路图中，闭合开关 ，断开开关 ，则小灯泡 是 (选填“串”或“并”)联；若同时闭合开关 则会造成电路 .
命题点6 电路连接(105考)
27.(2024贵州)如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接.要求：两灯串联，电压表测量小灯泡 两端电压，导线不能交叉.
28.(2024临沂)用电压表和电流表等器材探究电流与电阻的关系的实验中，实验电路如图所示，电路有一条导线连接错误，请在该导线上打“×”，并用笔画一条线代替导线，将电路连接正确.
29.(2023北京)画出如图实物电路所对应的电路图.
命题点7 电路设计(113考)
30.(2024天津)某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作.下列电路中，符合设计要求的是 ( )
31.(2024临沂)高铁站的自动检票闸机口设有身份证和人脸识别双重验证，两个信息相符合后闸机门(电动机)自动打开，乘客可检票通过.若每个信息验证成功相当于闭合一个开关，下列模拟电路，符合要求的是 ( )
32.(2024湖南省卷)科技小组模拟“智能开锁”设计的电路图，有两种开锁方式，即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁.现用 表示人脸识别， S 表示密码、钥匙.匹配成功后对应开关自动闭合，电动机才工作开锁.满足上述两种方式都能开锁的电路是 ( )
33.(2024甘肃省卷)电吹风的主要工作元件是发热丝( )、电风扇(- -)及开关.闭合开关S ，电吹风即吹出风来；若同时还闭合S ，吹出热风；若只闭合 不吹风也不发热.请根据要求用笔划线代替导线，完成电路设计.
命题点8 电路故障分析(224考)重难 39
34.(2024达州)如图所示电路，闭合开关后，整个电路正常工作.其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为 ( )
A. L 短路 B. L 短路 开路 开路
35.(2023大连)如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障.此时，可以通过观察电流表来做进一步判断.已知故障发生在 或 上，下列判断正确的是 ( ) Flash-“动”
悉重难点A.若电流表有示数，则 被短接
B.若电流表有示数，则 断路
C.若电流表无示数，则 被短接电路故障分析
D.若电流表无示数，则. 断路
36.(2024东营)如图所示，电源电压不变，闭合开关S，灯泡 都发光，一段时间后，其中一个灯泡突然熄灭，而电压表示数不变，电流表示数几乎为零，由此判断发生故障的原因可能是
37.(2024上海)如图所示的电路中，在定值电阻. 或滑动变阻器 中，仅有一个发生故障，小海为研究故障的原因，特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合，移动滑片P后，电流表示数变化情况及对应故障
方案二：用一个完好的电阻 来替换 来判断发生的故障，可选用的电阻 的阻值 .
命题点9 串并联电路电流、电压特点的应用(91考)
38.(2024内江)长短粗细都相同的铜导线和镍铬合金线，电阻分别为R 和 且 将它们串联在电路中，通过的电流分别为 和 将它们并联在电路中， 两端的电压分别为 和 则下列判断正确的是 ( )
39. 新考法科学推理(2024扬州)如图所示，电源电压恒为6 V，敏感元件T的电阻随电流的增大而减小.电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流表示数可能是( )
A. 小于0.18 A
B. 等于0.18 A
C. 大于0.18A,小于0.2 A
D. 大于0.2A,小于0.24 A
40.(2023天津)在探究串、并联电路中电流的规律时，做了如图所示的实验.闭合开关后，电流表 、 的示数分别为0.5 A和0.3 A，则通过小灯泡 的电流为 A，通过小灯泡 的电流为 A.
41.(2024南充)(双选)如图，开关S闭合后，电流表的示数分别为 ，电压表的示数分别为 的电阻小于 的电阻，则下列关系中正确的是 ( )
命题点10 探究串联电路和并联电路中电流、电压的特点
42.(2024成都A卷)在“探究并联电路中的电流特点”实验中，图甲是某小组同学设计的电路图.
(1)图乙是该小组连接的电路，闭合开关S，电流表测通过 的电流.
(2)该小组同学换用不同规格的小灯泡进行实验，用电流表多次测A、B、C三点电流，记录实验数据如表.
分析表中数据，以下说法不合理的是 .
A.四次实验中电流表选用量程为0~0.6A
B.表中的数据均在误差范围内
C.此实验还可测量更多组数据
D.通过多次实验，可避免偶然性
实验次数 IA/A IB/A Ic/A
第1次 0.30 0.22 0.50
第2次 0.22 0.28 0.50
第3次 0.24 0.22 0.46
第4次 0.28 0.30 0.28
(3)小成同学测量通过灯泡 电流时， 正常发光， 忽亮忽灭，他接下来的操作应该是 .(写出一条即可)
43.(2024广东省卷)探究串联电路中电压的规律.
(1)根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整.
(2)连接电路时，开关应处于 状态.正确连接电路后，闭合开关，若灯 断路，则 两端 (选填“有”或“无”)电压.
(3)用电压表分别测出电压 和 其中测 时，电压表的示数如图丙所示，示数为 V.接着更换不同规格的灯泡并多次实验，数据记录见表.
实验次序 电压UAB/V 电压UBC/V 电压UAC/V
1 1.7 2.9
2 1.3 1.6 2.9
3 1.1 1.8 2.9
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压 .
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验.此外，还可以
1. A 2. C 3. B A A 4. C 5. B 6. A 7. D8. B 9. C 10. 负 排斥 11. A 12. D 13. B
14.具有吸引轻小物体 绝缘体 15. A 16. B
17. B 【解析】设原导线的电阻为 R，将A导线剪去一半，根据导体电阻与长度的关系可知R R；将C导线从中间对折，横截面积变为原来的二倍，长度变为原来的一半，则可知 故 B正确.故选 B.
18. D
19.小 电压表 热 【解析】如图电路在闭合开关后，导线夹 M在铅笔芯上向右移动，铅笔芯接入电路的长度变大，电阻变大，电源电压不变，根据欧姆定律可知，电路中电流变小，即电流表的示数变小；若要测量铅笔芯的电阻，需测出铅笔芯两端的电压和通过的电流，根据公式 计算电阻，所以需补充的仪表是电压表；实验时铅笔芯发烫，是将电能转化为内能，属于电流的热效应.
20. D
21. B 【解析】闭合开关，两灯都能发光，说明纸盒内一定有电源为电路提供电能，但电源不一定是两节电池，A错误，B正确；串联电路中的开关控制整个电路，而并联电路中，干路上的开关也能控制整个电路；因此一个开关控制两只灯泡的亮和灭，则两只灯泡既可以串联也可以并联，C、D错误.故选 B.
22. D 【解析】根据欧姆定律可知，电压一定时，电阻越大，电流越小，根据P=I R可知闭合开关S 、S 时，小灯L 被短路，只有 R 接入电路，此时电路中电阻小，电流大，功率大，则为焊热状态，A、C错误，D正确；闭合开关S ，断开开关S 时，小灯发光，R与小灯L串联接入电路，此时电阻大，电路中电流较小，功率小，为预热状态，B错误.故选 D.
23. B 【解析】由图可知,闭合开关S 和S ,小灯泡 L 和L 并联，电流表测干路电流，A错误；若断开开关S ，只有小灯泡L 接入电路，电流表测通过L 的电流，所以示数会变小，B正确；小灯泡 L 和L 并联，它们两端的电压相等，C错误；开关S 在干路上，控制整个电路，开关S 控制L ，若只闭合开关S ，电路处于断路，小灯泡 L 和 L 都不发光，D错误.故选B.
24. C 【解析】由电路图可知当S 、S 均闭合时,R 、R 并联，A错误；由并联电路电压规律可知R 和R 两端的电压相等，B错误；由题知 又因为 由 可知流过R 的电流大于流过R
的电流，C正确；在并联电路中各支路间互不影响，如果R 断了，R 仍可以工作，D错误.故选 C.
25.半导体 并
26.并 短路
27.如答图所示
28.如答图所示
29.如答图所示
30. C
审题指导
第一步：确定用电器、开关连接情况
开关断开时，电灯和电铃均不工作→开关与用电器串联；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作→两用电器并联
第二步：确定开关位置
开关断开时，电灯和电铃均不工作→开关在干路上
第三步：检验
将题干信息带入选项的图中检验
31. A 32. B
33.如答图所示
【解析】由于闭合开关S ，电吹风即吹出风来，同时还闭合S ，吹出热风，则发热丝与电风扇并联；只闭合S ，不吹风也不发热，则开关S 在干路中，开关S 与发热丝串联在其中一条支路.如答图所示.
解题技巧
设计电路的步骤
(1)通过判断用电器间的工作状态是“相互影响”还是“互不影响”，确定各用电器之间是串联还是并联关系.
(2)开关与所控制的用电器串联，则开关闭合用电器正常工作；开关与所控制的用电器并联，则开关闭合，用电器停止工作(短路)，开关断开，用电器正常工作.
(3)确定其他用电器之间的串、并联关系，进而画出电路图.
34. A 【解析】电路为L 和L 的串联电路，电压表测量L 两端电压，电流表测量整个电路电流.若L 短路，两电表示数变大，A正确；若L 短路，电压表示数变为零，B错误；若L 或L 开路，两灯都熄灭，电流表无示数,C、D错误.故选 A.
35. D 【解析】由电路图可知，R 和R 组成串联电路，电流表测量串联电路中的电流，电压表测量R 两端的电压.假设电流表有示数，R 被短路，则R 两端的电压等于电源电压，电压表有示数等于电源电压，这与题干电压表无示数相矛盾，A错误；假设电流表有示数，则R 应是通路，不能为断路，B错误；假设电流表无示数，则电路中应存在断路，C错误；假设电流表无示数，R 断路，则电压表无示数，这与题干电压表无示数相吻合，D正确.故选 D.
36. L 断路 【解析】两灯泡并联，电流表测通过L 电流，电压表测电源电压；电流表示数几乎为零，说明该支路出现故障，电压表有示数，则可能是L 断路.
解题思路
①判断电路连接方式→两灯泡并联，电流表测通过L 的电流，电压表测电源电压；②电流表示数几乎为零→电流表所在支路断路；③电压表有示数→电流表未出现断路，与电压表并联部分断路→灯泡L 断路
37.若电流表示数不变，则R 断路；若电流表示数发生变化，则R 断路 BC 【解析】方案一：闭合开关，滑动变阻器与定值电阻并联接入电路，若定值电阻断路，移动滑动变阻器滑片，电流表示数变化，若滑动变阻器断路，移动滑动变阻器滑片，电流表示数不变.方案二：若 闭合开关，当R 断路时，电流表示数变大，当R 断路时，电流表示数变大，因此无论R 断路还是 R 断路，电流表示数均变大，不能判断；若 ，闭合开关，当R 断路时，电流表示数变大，当R 断路时，电流表示数不变；若 闭合开关，当R 断路时，电流表示数变大，当R 断路时，电流表示数变小，综上所述，BC正确.故选 BC.
38. A
39. A 【解析】由电压表示数为2 V，电流表示数为0.2A，电源电压为6V，电压表测滑动变阻器两端电压， 由题中敏感元件T的电阻随电流的增大而减小可知，在电压表示数增大时，R滑增大，电流减小，R敏增大，设电压表示数为2.4V时R敏不变，此时 3.6 V 不过此时实际情况R敏大于20 Ω,所以电流小于0.18 A.故选 A.
40. 0.2 0.3 41. AC
42. (1)L (或B点) (2)B (3)将灯泡L 拧一拧(或按一按等)
43. (1)如答图所示 (2)断开 无 (3)1.2 ①之和
②更换不同的电源电压进行多次实验
