专题6 作图题 2025年中考物理基础知识分点练

专题6 作图题

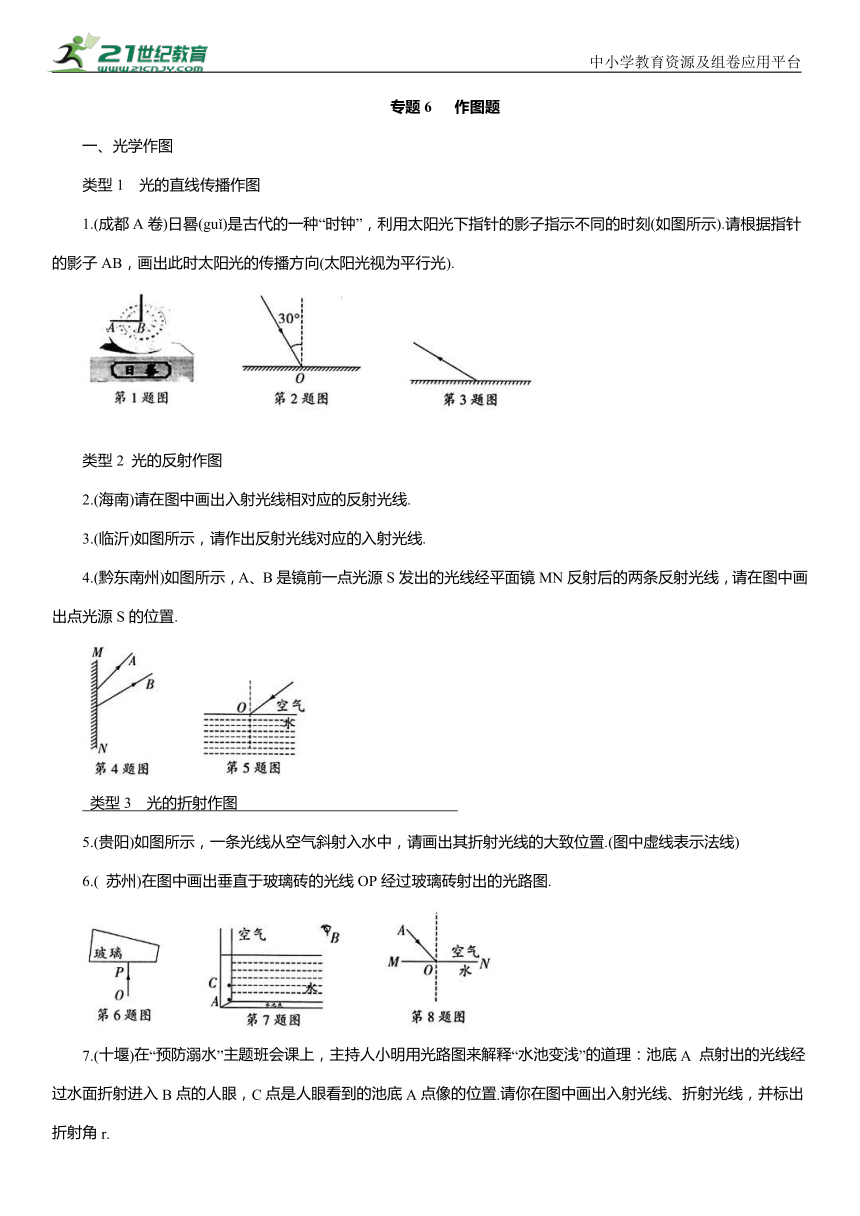

一、光学作图
类型1 光的直线传播作图
1.(成都A卷)日晷(guǐ)是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻(如图所示).请根据指针的影子AB，画出此时太阳光的传播方向(太阳光视为平行光).
类型2 光的反射作图
2.(海南)请在图中画出入射光线相对应的反射光线.
3.(临沂)如图所示，请作出反射光线对应的入射光线.
4.(黔东南州)如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置.
类型3 光的折射作图
5.(贵阳)如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置.(图中虚线表示法线)
6.( 苏州)在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图.
7.(十堰)在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A 点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置.请你在图中画出入射光线、折射光线，并标出折射角r.

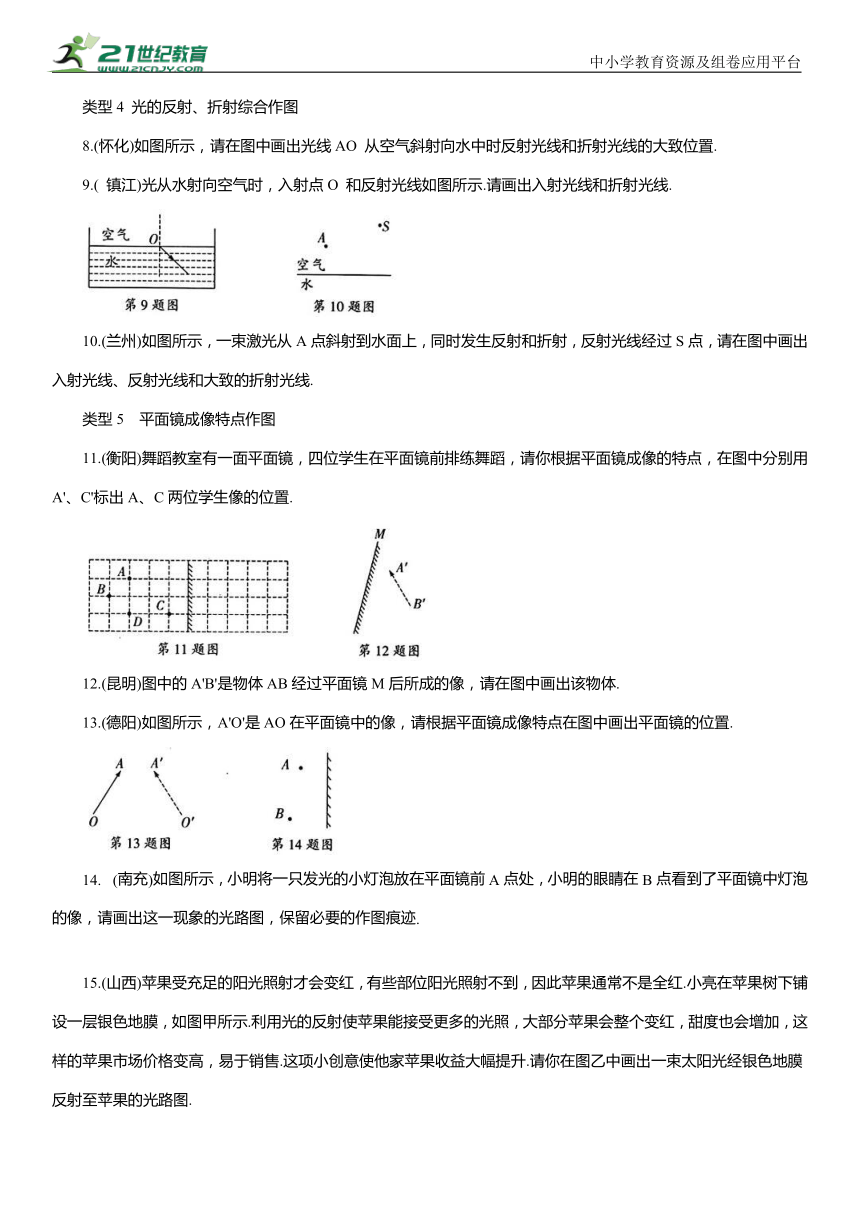

类型4 光的反射、折射综合作图
8.(怀化)如图所示，请在图中画出光线AO 从空气斜射向水中时反射光线和折射光线的大致位置.
9.( 镇江)光从水射向空气时，入射点O 和反射光线如图所示.请画出入射光线和折射光线.
10.(兰州)如图所示，一束激光从A点斜射到水面上，同时发生反射和折射，反射光线经过S点，请在图中画出入射光线、反射光线和大致的折射光线.
类型5 平面镜成像特点作图
11.(衡阳)舞蹈教室有一面平面镜，四位学生在平面镜前排练舞蹈，请你根据平面镜成像的特点，在图中分别用A'、C'标出A、C两位学生像的位置.
12.(昆明)图中的A'B'是物体AB经过平面镜M后所成的像，请在图中画出该物体.
13.(德阳)如图所示，A'O'是AO在平面镜中的像，请根据平面镜成像特点在图中画出平面镜的位置.
(南充)如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看到了平面镜中灯泡的像，请画出这一现象的光路图，保留必要的作图痕迹.
15.(山西)苹果受充足的阳光照射才会变红，有些部位阳光照射不到，因此苹果通常不是全红.小亮在苹果树下铺设一层银色地膜，如图甲所示.利用光的反射使苹果能接受更多的光照，大部分苹果会整个变红，甜度也会增加，这样的苹果市场价格变高，易于销售.这项小创意使他家苹果收益大幅提升.请你在图乙中画出一束太阳光经银色地膜反射至苹果的光路图.

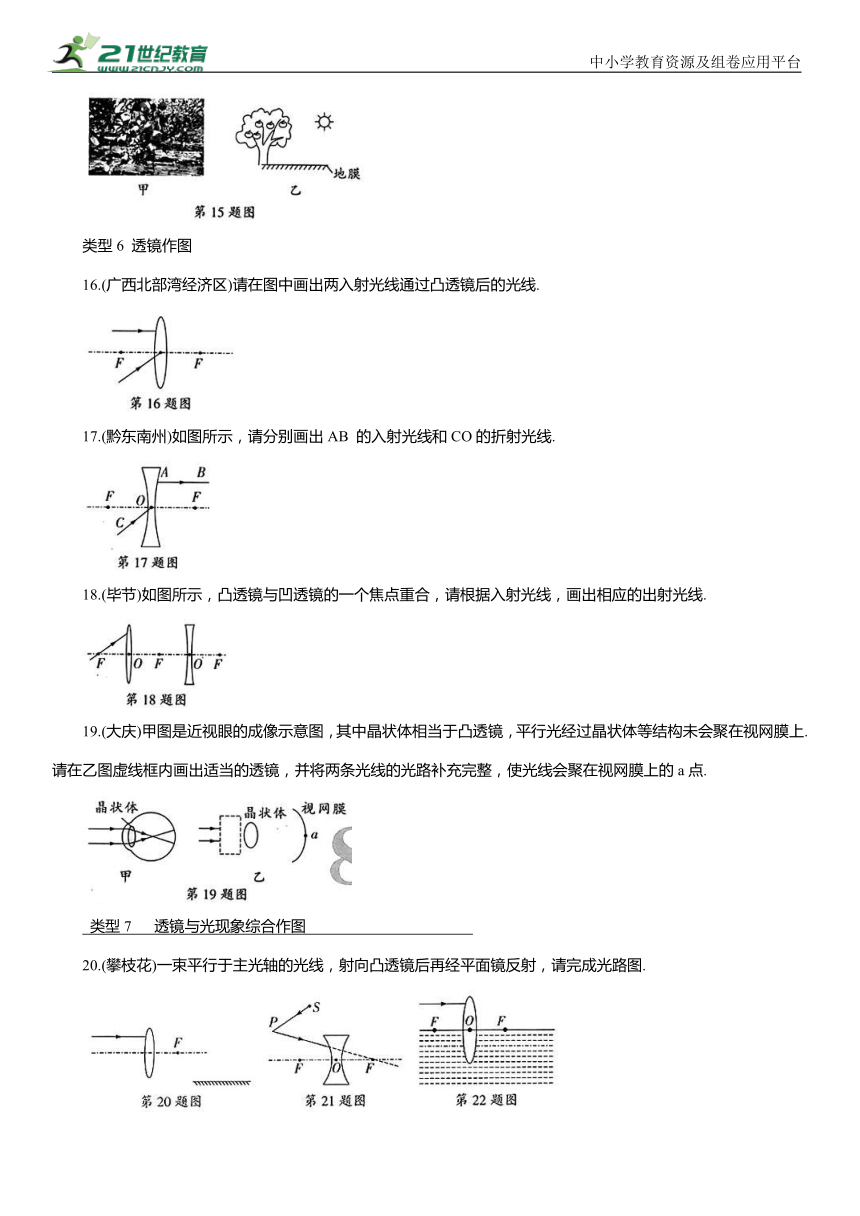

类型6 透镜作图
16.(广西北部湾经济区)请在图中画出两入射光线通过凸透镜后的光线.
17.(黔东南州)如图所示，请分别画出AB 的入射光线和CO的折射光线.
18.(毕节)如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线.
19.(大庆)甲图是近视眼的成像示意图，其中晶状体相当于凸透镜，平行光经过晶状体等结构未会聚在视网膜上.请在乙图虚线框内画出适当的透镜，并将两条光线的光路补充完整，使光线会聚在视网膜上的a点.
类型7 透镜与光现象综合作图
20.(攀枝花)一束平行于主光轴的光线，射向凸透镜后再经平面镜反射，请完成光路图.

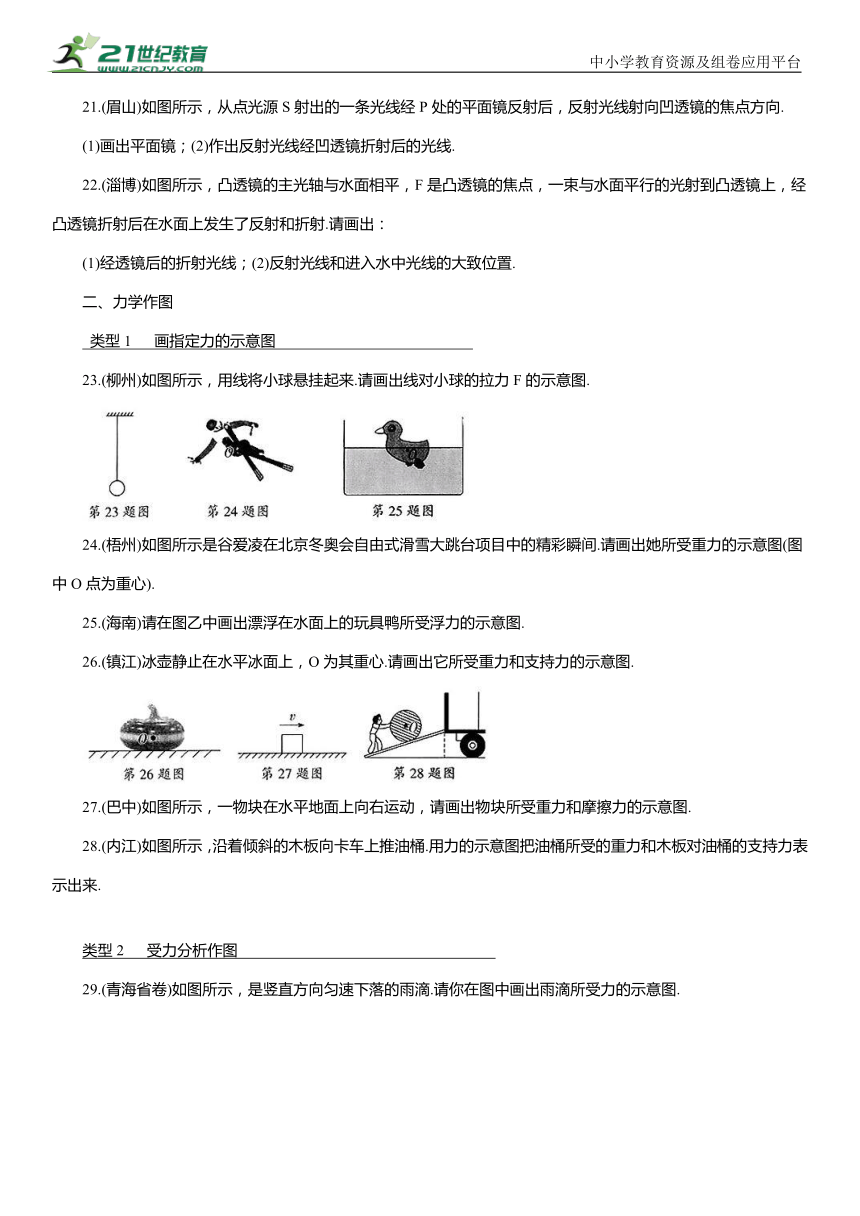

21.(眉山)如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向.
(1)画出平面镜；(2)作出反射光线经凹透镜折射后的光线.
22.(淄博)如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面上发生了反射和折射.请画出：
(1)经透镜后的折射光线；(2)反射光线和进入水中光线的大致位置.
二、力学作图
类型1 画指定力的示意图
23.(柳州)如图所示，用线将小球悬挂起来.请画出线对小球的拉力F的示意图.
24.(梧州)如图所示是谷爱凌在北京冬奥会自由式滑雪大跳台项目中的精彩瞬间.请画出她所受重力的示意图(图中O点为重心).
25.(海南)请在图乙中画出漂浮在水面上的玩具鸭所受浮力的示意图.
26.(镇江)冰壶静止在水平冰面上，O为其重心.请画出它所受重力和支持力的示意图.
27.(巴中)如图所示，一物块在水平地面上向右运动，请画出物块所受重力和摩擦力的示意图.
28.(内江)如图所示，沿着倾斜的木板向卡车上推油桶.用力的示意图把油桶所受的重力和木板对油桶的支持力表示出来.
类型2 受力分析作图

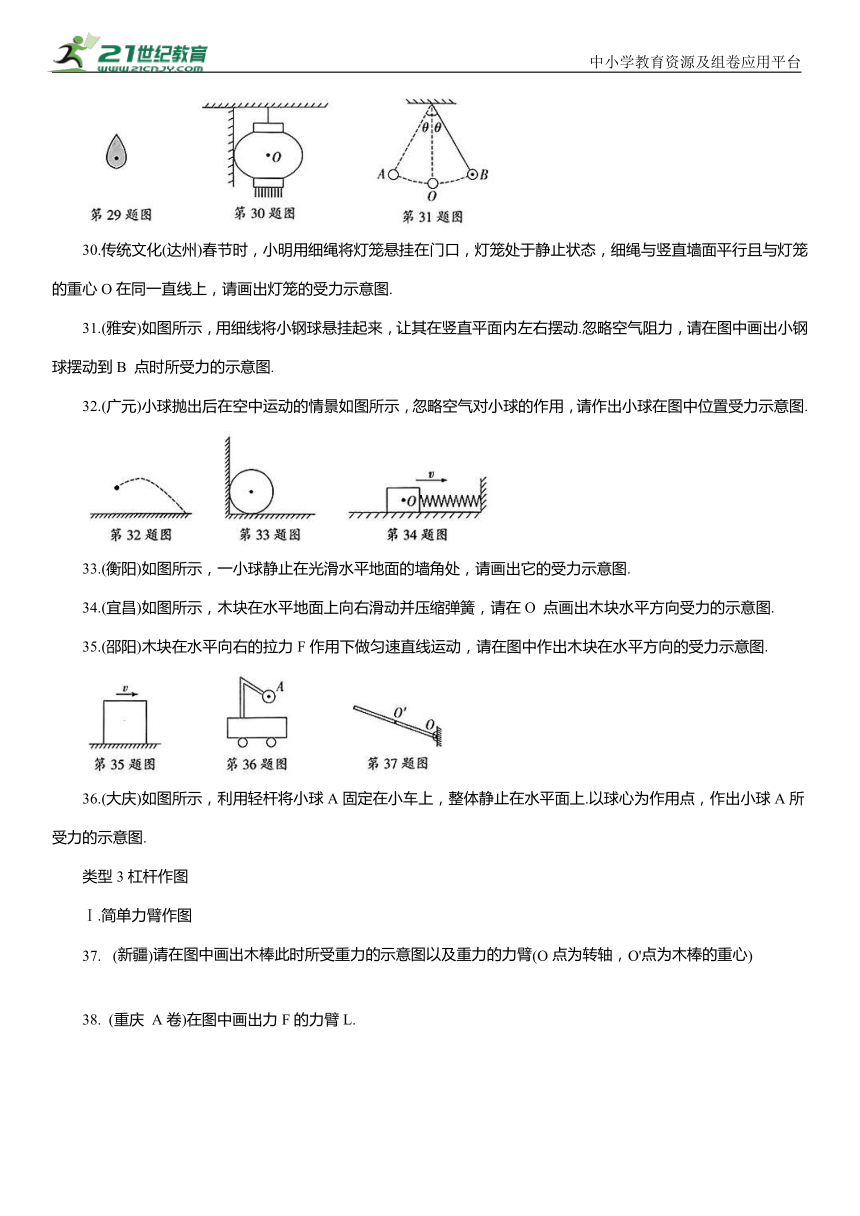

29.(青海省卷)如图所示，是竖直方向匀速下落的雨滴.请你在图中画出雨滴所受力的示意图.
30.传统文化(达州)春节时，小明用细绳将灯笼悬挂在门口，灯笼处于静止状态，细绳与竖直墙面平行且与灯笼的重心O在同一直线上，请画出灯笼的受力示意图.
31.(雅安)如图所示，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动.忽略空气阻力，请在图中画出小钢球摆动到B 点时所受力的示意图.
32.(广元)小球抛出后在空中运动的情景如图所示，忽略空气对小球的作用，请作出小球在图中位置受力示意图.
33.(衡阳)如图所示，一小球静止在光滑水平地面的墙角处，请画出它的受力示意图.
34.(宜昌)如图所示，木块在水平地面上向右滑动并压缩弹簧，请在O 点画出木块水平方向受力的示意图.
35.(邵阳)木块在水平向右的拉力F作用下做匀速直线运动，请在图中作出木块在水平方向的受力示意图.
36.(大庆)如图所示，利用轻杆将小球A固定在小车上，整体静止在水平面上.以球心为作用点，作出小球A所受力的示意图.
类型3杠杆作图
Ⅰ.简单力臂作图
(新疆)请在图中画出木棒此时所受重力的示意图以及重力的力臂(O点为转轴，O'点为木棒的重心)
38. (重庆 A卷)在图中画出力F的力臂L.
39.(天津)如图所示是用道钉撬撬道钉的情景，在图中画出动力臂
40.(成都A卷)由于土壤松动，一颗珍稀古树摇摇欲坠.园艺师用绳子将古树系住，通过山体固定，对古树展开救助.如图所示，把古树视为杠杆，O点为支点，A点为古树重心位置.请画出：
(1)古树受到的重力G的示意图；(2)绳子拉力的力臂L.
Ⅱ.最小力作图
41.(泸州)请在图中画出重物所受重力的示意图，并在杠杆上的B点画出能使杠杆在图示位置保持平衡的最小动力 F的示意图.
42.(常州)请在图中画出使杠杆ABC保持平衡的最小动力 及其力臂l 的示意图.
43.(凉山州)用一根铜棒撬动地面上的一块大石头，如图所示，请你在图中作出最省力时的动力方向F并标出相应支点O 的位置.
44.(本溪、铁岭、辽阳)图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，图乙是OAB 的简化图， 为作用在点B的阻力.请在图乙中画出：
(1)在A点施加的最小动力 及动力臂l ；(2)阻力臂
三、电(磁)学作图
类型1 补连实物图
45.(2019陕西)如图所示是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接.
46.(常州)请在图中以笔画线添加一根导线，使灯 与灯 并联.
类型2 电路图与实物图互画
47.(天津)在测量小灯泡电功率的实验中，请按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接.
48.(赤峰)根据图中实物电路，在虚线框内画出对应的电路图.
类型3 实物图改错
49.(2019襄阳)小明同学用如图所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为6 V，小灯泡额定电压为2.5V，电阻约为10Ω左右.如图是小明同学连接的错误电路，在应改动的一根导线上打“×”，并用笔画线代替导线画出正确的接法.
类型4 电路设计作图
50.(贵港)某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S 或S ，护士值班室的护士就能及时看到对应的灯L 或L 亮，同时听到电铃响起，请用笔画线代替导线在图中连接符合设计要求的电路图.
51.(陕西)楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光(光线很暗时，光控开关闭合；有一定响度的声音时，声控开关闭合).请根据以上要求，在虚线框内将图中的电路连接完整.
类型5 家庭电路连接
52.(福建)用笔画线表示导线，将图中的开关，插座分别接入家庭电路中.
53.(广东省卷)如图所示为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S 控制，压缩机M由开关S 控制.根据题意，将图连接完整，并符合安全用电原则.
类型6 简单磁现象作图
54.(常州)条形磁体的磁感线如图所示，小磁针处于静止状态，请在图中标出：①磁感线A点处的磁场方向；②小磁针的N极.
55.(烟台)如图所示为两个磁极间的磁感线分布图，小磁针静止在A点.请在图中标出磁极的名称以及小磁针的N极.
56.(怀化)如图所示为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极(选填“N”或“S”).
类型7 通电螺线管作图
57.(泰安)如图所示，根据通电螺线管中的电流方向标出螺线管的S极.
58.(广东省卷)如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向.
59.(无锡)根据图中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性(“+”或“-”).
60.(凉山州)如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的正极.
61.(邵阳)如图所示为一种电磁仪表的部分装置，闭合开关后，磁铁N极向上转动(如箭头所示).请在括号中标出电池的“+”“-”极.
62.(青海省卷)如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线管的绕线.
类型8 电磁综合作图
63.(济宁)如图所示，请用笔画线代替导线将实物图补充完整.要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱.
中小学教育资源及组卷应用平台
64.(广州)一般采用电磁继电器控制 的通断电，利用实验器材模拟汽车启动，简易电路如图所示，A与B接触时M通电，请用笔画线完成电路的连接.
专题6作图题
1.如答图所示
【解析】因为影子是光沿直线传播形成的，所以太阳光照射的方向在影子的另一面，如答图所示.
2.如答图所示
3.如答图所示
4.如答图所示
【解析】先将两条反射光线反向延长交于一点S'，再通过平面镜作出S'的对称点S，即为点光源的位置.如答图所示.
5.如答图所示 6.如答图所示
7.如答图所示 8.如答图所示
9.如答图所示 10.如答图所示
11.如答图所示
【解析】物体在平面镜中所成的像，与物体关于平面镜对称，据此作A、C的轴对称点A'、C'即可，如答图所示.
12.如答图所示 13.如答图所示
14.如答图所示 15.如答图所示
16.如答图所示 17.如答图所示
18.如答图所示
19.如答图所示
【解析】近视眼应配戴具有发散作用的凹透镜进行矫正，其矫正光线如答图所示.
20.如答图所示
21.如答图所示 22.如答图所示
23.如答图所示
24.如答图所示
【解析】运动员在空中受到重力的作用，重力的方向竖直向下，过重心画一条带箭头竖直向下的线段，用G表示，如答图所示.
25.如答图所示 26.如答图所示
27.如答图所示
【解析】物块所受摩擦力的方向和相对运动方向相反，即物块所受摩擦力的方向水平向左，重力方向竖直向下，如答图所示.
28.如答图所示
【解析】油桶所受的重力的方向是竖直向下的，倾斜的木板对油桶的支持力是垂直斜面向上的，它们作用点都在油桶的重心O，如答图所示.
29.如答图所示
【解析】雨滴匀速下落时，受竖直向下的重力 G与竖直向上的空气阻力f，雨滴处于平衡状态，因此重力G和阻力f大小相等、方向相反、且在同一条直线上，作用在同一物体上，从雨滴的重心，沿力的方向作出力的示意图，具体如答图所示.
30.如答图所示 31.如答图所示
32.如答图所示
【解析】由于不计空气阻力，小球只受重力作用，重力作用点在重心，方向竖直向下，如答图所示.
33.如答图所示
【解析】小球静止在水平地面的墙角处，小球的重力G与地面对它的支持力 FN是一对平衡力，其大小相等、方向相反.以小球的重心为作用点作竖直向下的重力 G ，作竖直向上的支持力 FN，如答图所示.
34.如答图所示
35.如答图所示
【解析】木块在水平方向做匀速直线运动，水平方向受到拉力和摩擦力的作用，它们是一对平衡力，大小相等，方向相反，且作用在同一个物体上，作用在同一直线上，如答图所示.
36.如答图所示
【解析】因为小球处于静止状态，小球受力平衡，小球受到竖直向下的重力 G与杆对小球竖直向上的支持力 F 是一对平衡力，这两个力大小相等，方向相反，作用在同一条直线上，具体如答图所示.
37.如答图所示 38.如答图所示
39.如答图所示
40.如答图所示
【解析】重力的方向是竖直向下的，过重心A画一条带箭头的竖直向下的线段，用G表示；过支点O 作绳子拉力作用线的垂线段，即为拉力的力臂L，如答图所示.
41.如答图所示
42.如答图所示
【解析】杠杆ABC的支点在O点，连接OA，若在A端施力 F ，当F 的方向与 OA 垂直时动力臂最大，此时最省力，OA 为其力臂l ，如答图所示.
43.如答图所示
【解析】动力 F 作用在铜棒末端，垂直向上时，力臂最大即为铜棒的长度，所以铜棒和地面的接触点为支点，如答图所示.
44.如答图所示
45.如答图所示
46.如答图所示
【解析】用导线将L 左端接线柱与L 右端接线柱连接.
47.如答图所示
48.如答图所示
49.如答图所示
50.如答图所示
51.如答图所示
52.如答图所示
53.如答图所示
54.如答图所示
55.如答图所示
【解析】磁体周围的磁感线是从 N极出发，回到磁体的S极，所以左端磁极为N极，右端磁极为S极；因为在磁场中小磁针静止时N极指向即为该点磁场方向，故小磁针的右端为N极，具体如答图所示.
56.如答图所示
【解析】地磁的北极在地理南极附近，地磁的南极在地理北极附近，小磁针静止时北极所指的方向和磁感线方向一致.
57.如答图所示
【解析】电流从螺线管上方流入，根据安培定则(右手螺旋定则)可知，通电螺线管上方为S极，下方为N极，如答图所示.
58.如答图所示
59.如答图所示
【解析】根据小磁针的指向和磁极间的相互作用可知，螺线管的右端是N极；根据安培定则判断出电源的左端是正极；磁体周围的磁感线是由磁体的 N极出发，回到S极，具体如答图所示.
60.如答图所示
【解析】因外部磁感线总是由 N极指向S极，由图可知通电螺线管左端为S极，右端为N极，由右手螺旋定则可知电流由左侧流入，右侧流出，故电源左侧为正极，如答图所示.
61.如答图所示
【解析】根据磁体间的相互作用规律，磁铁N极向上运动，说明螺线管上端为N极，利用安培定则可以确定螺线管中的电流方向，电流从螺线管下端流入，上端流出，根据螺线管的电流的方向判断出电池的左端为正极，右端为负极，具体如答图所示.
62.如答图所示
63.如答图所示
64.如答图所示
