专题5 坐标图像类试题 2025年中考物理基础知识分点练

专题5 坐标图像类试题

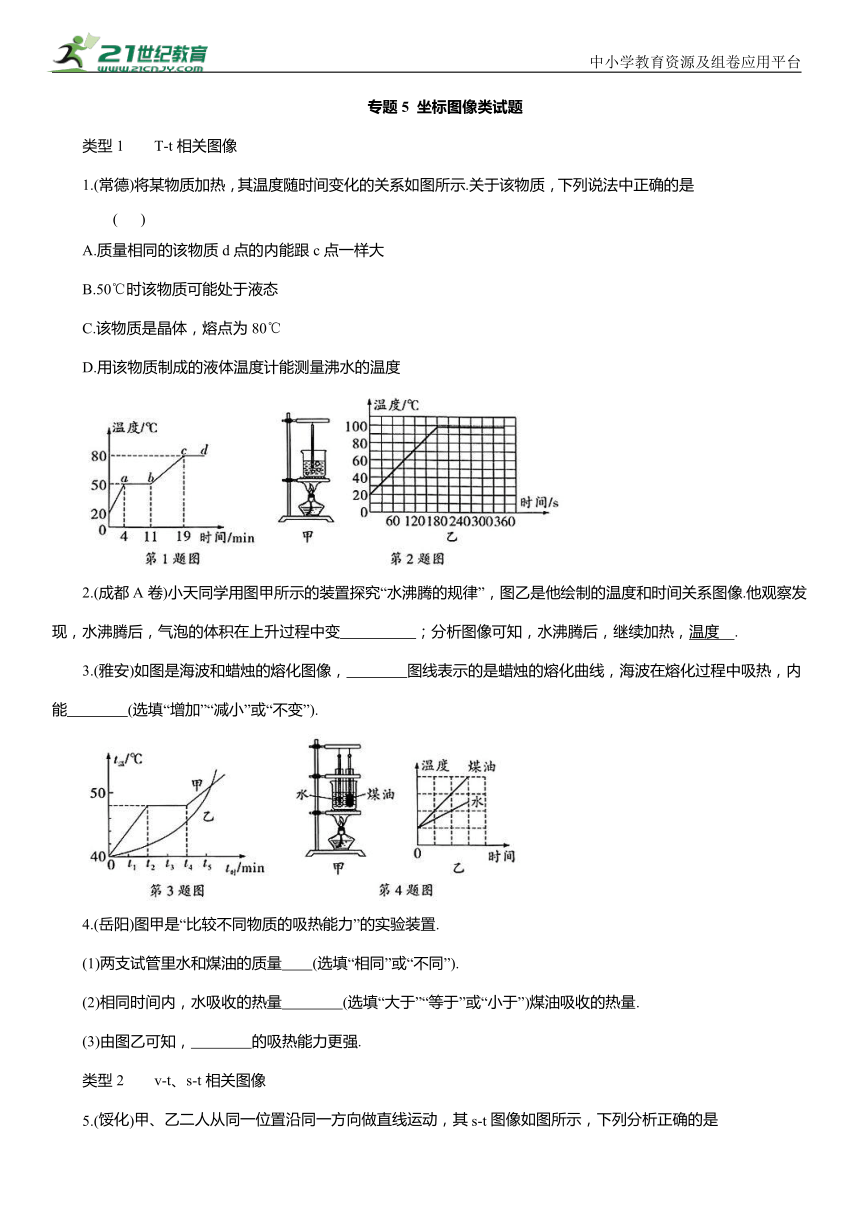

类型1 T-t相关图像
1.(常德)将某物质加热，其温度随时间变化的关系如图所示.关于该物质，下列说法中正确的是 ( )
A.质量相同的该物质d点的内能跟c点一样大
B.50℃时该物质可能处于液态
C.该物质是晶体，熔点为80℃
D.用该物质制成的液体温度计能测量沸水的温度
2.(成都A卷)小天同学用图甲所示的装置探究“水沸腾的规律”，图乙是他绘制的温度和时间关系图像.他观察发现，水沸腾后，气泡的体积在上升过程中变 ；分析图像可知，水沸腾后，继续加热，温度 .
3.(雅安)如图是海波和蜡烛的熔化图像， 图线表示的是蜡烛的熔化曲线，海波在熔化过程中吸热，内能 (选填“增加”“减小”或“不变”).
4.(岳阳)图甲是“比较不同物质的吸热能力”的实验装置.
(1)两支试管里水和煤油的质量 (选填“相同”或“不同”).
(2)相同时间内，水吸收的热量 (选填“大于”“等于”或“小于”)煤油吸收的热量.
(3)由图乙可知， 的吸热能力更强.
类型2 v-t、s-t相关图像

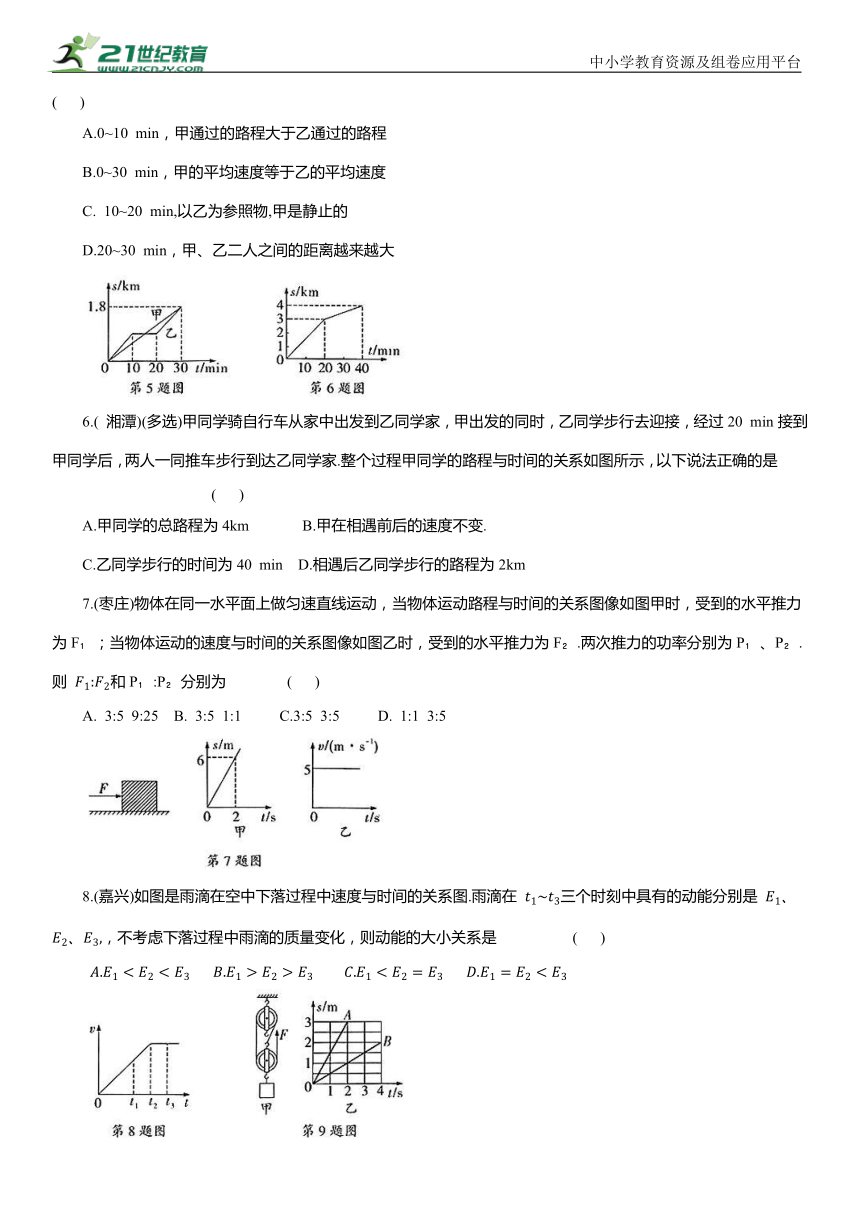

5.(馁化)甲、乙二人从同一位置沿同一方向做直线运动，其s-t图像如图所示，下列分析正确的是 ( )
A.0~10 min，甲通过的路程大于乙通过的路程
B.0~30 min，甲的平均速度等于乙的平均速度
C. 10~20 min,以乙为参照物,甲是静止的
D.20~30 min，甲、乙二人之间的距离越来越大
6.( 湘潭)(多选)甲同学骑自行车从家中出发到乙同学家，甲出发的同时，乙同学步行去迎接，经过20 min接到甲同学后，两人一同推车步行到达乙同学家.整个过程甲同学的路程与时间的关系如图所示，以下说法正确的是 ( )
A.甲同学的总路程为4km B.甲在相遇前后的速度不变.
C.乙同学步行的时间为40 min D.相遇后乙同学步行的路程为2km
7.(枣庄)物体在同一水平面上做匀速直线运动，当物体运动路程与时间的关系图像如图甲时，受到的水平推力为F ；当物体运动的速度与时间的关系图像如图乙时，受到的水平推力为F .两次推力的功率分别为P 、P .则 和P :P 分别为 ( )
A. 3:5 9:25 B. 3:5 1:1 C.3:5 3:5 D. 1:1 3:5
8.(嘉兴)如图是雨滴在空中下落过程中速度与时间的关系图.雨滴在 三个时刻中具有的动能分别是 ，不考虑下落过程中雨滴的质量变化，则动能的大小关系是 ( )

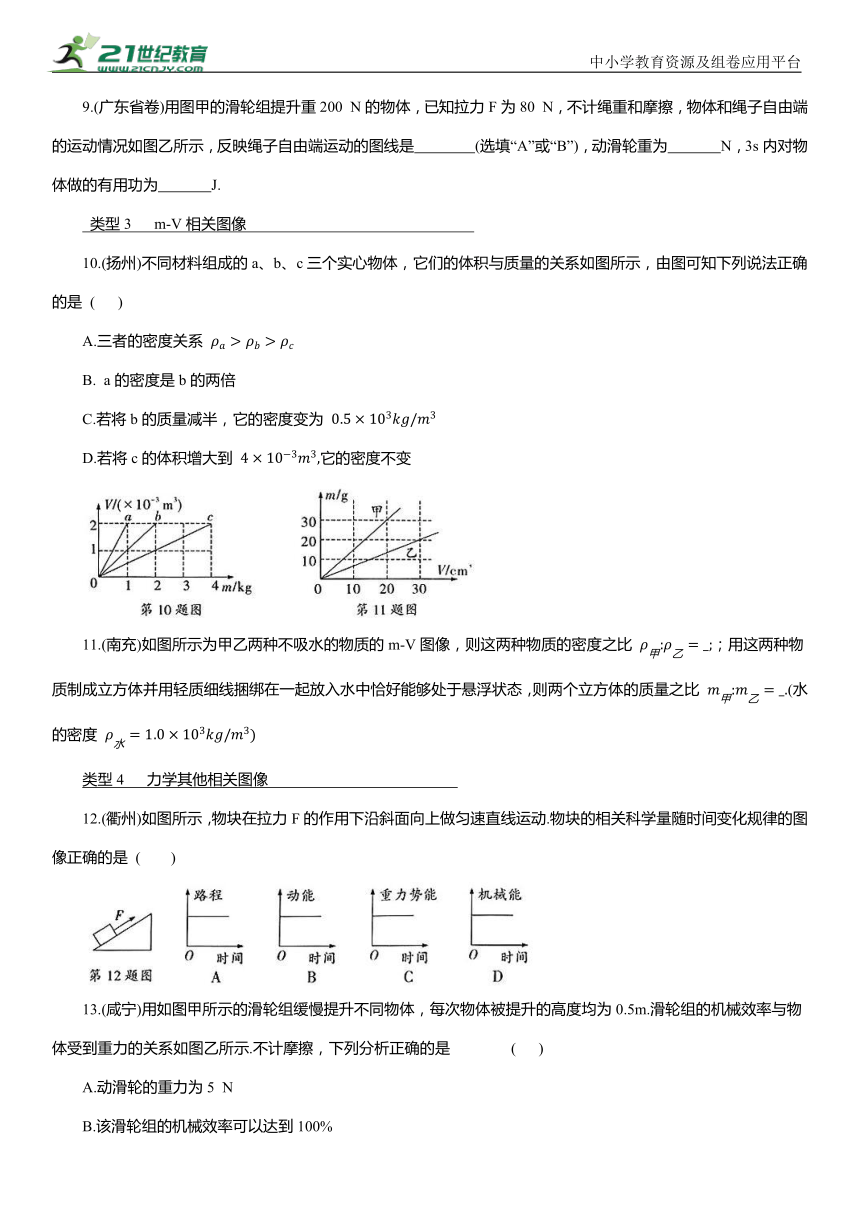

9.(广东省卷)用图甲的滑轮组提升重200 N的物体，已知拉力F为80 N，不计绳重和摩擦，物体和绳子自由端的运动情况如图乙所示，反映绳子自由端运动的图线是 (选填“A”或“B”)，动滑轮重为 N，3s内对物体做的有用功为 J.
类型3 m-V相关图像
10.(扬州)不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图所示，由图可知下列说法正确的是 ( )
A.三者的密度关系
B. a的密度是b的两倍
C.若将b的质量减半，它的密度变为
D.若将c的体积增大到 它的密度不变
11.(南充)如图所示为甲乙两种不吸水的物质的m-V图像，则这两种物质的密度之比 ；用这两种物质制成立方体并用轻质细线捆绑在一起放入水中恰好能够处于悬浮状态，则两个立方体的质量之比 (水的密度
类型4 力学其他相关图像
12.(衢州)如图所示，物块在拉力F的作用下沿斜面向上做匀速直线运动.物块的相关科学量随时间变化规律的图像正确的是 ( )
13.(咸宁)用如图甲所示的滑轮组缓慢提升不同物体，每次物体被提升的高度均为0.5m.滑轮组的机械效率与物体受到重力的关系如图乙所示.不计摩擦，下列分析正确的是 ( )
A.动滑轮的重力为5 N
B.该滑轮组的机械效率可以达到100%
C.滑轮组的机械效率越高，拉力做功越少
D.每次提升重物时，滑轮组做的额外功为5J

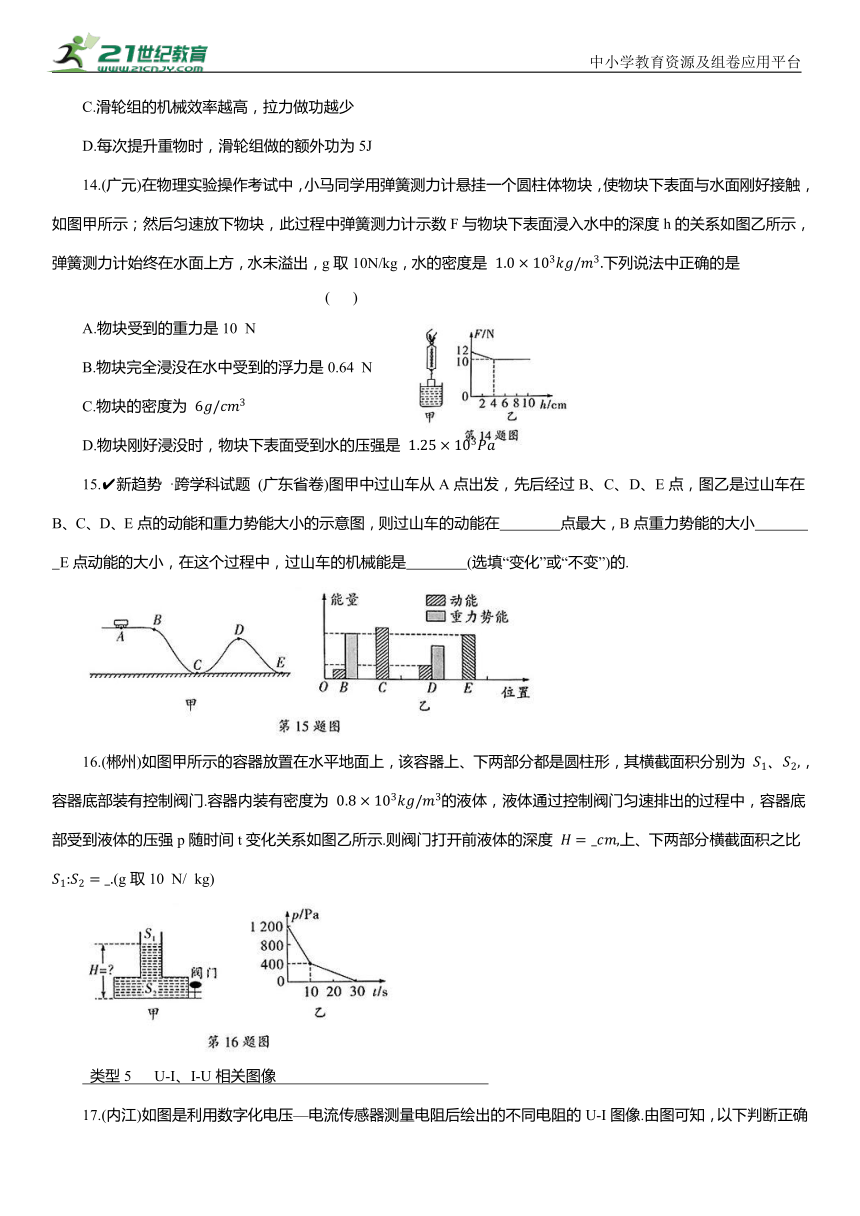

14.(广元)在物理实验操作考试中，小马同学用弹簧测力计悬挂一个圆柱体物块，使物块下表面与水面刚好接触，如图甲所示；然后匀速放下物块，此过程中弹簧测力计示数F与物块下表面浸入水中的深度h的关系如图乙所示，弹簧测力计始终在水面上方，水未溢出，g取10N/kg，水的密度是 下列说法中正确的是 ( )
A.物块受到的重力是10 N
B.物块完全浸没在水中受到的浮力是0.64 N
C.物块的密度为
D.物块刚好浸没时，物块下表面受到水的压强是
15. 新趋势 ·跨学科试题 (广东省卷)图甲中过山车从A点出发，先后经过B、C、D、E点，图乙是过山车在B、C、D、E点的动能和重力势能大小的示意图，则过山车的动能在 点最大，B点重力势能的大小 E点动能的大小，在这个过程中，过山车的机械能是 (选填“变化”或“不变”)的.
16.(郴州)如图甲所示的容器放置在水平地面上，该容器上、下两部分都是圆柱形，其横截面积分别为 ，容器底部装有控制阀门.容器内装有密度为 的液体，液体通过控制阀门匀速排出的过程中，容器底部受到液体的压强p随时间t变化关系如图乙所示.则阀门打开前液体的深度 上、下两部分横截面积之比 (g取10 N/ kg)
类型5 U-I、I-U相关图像

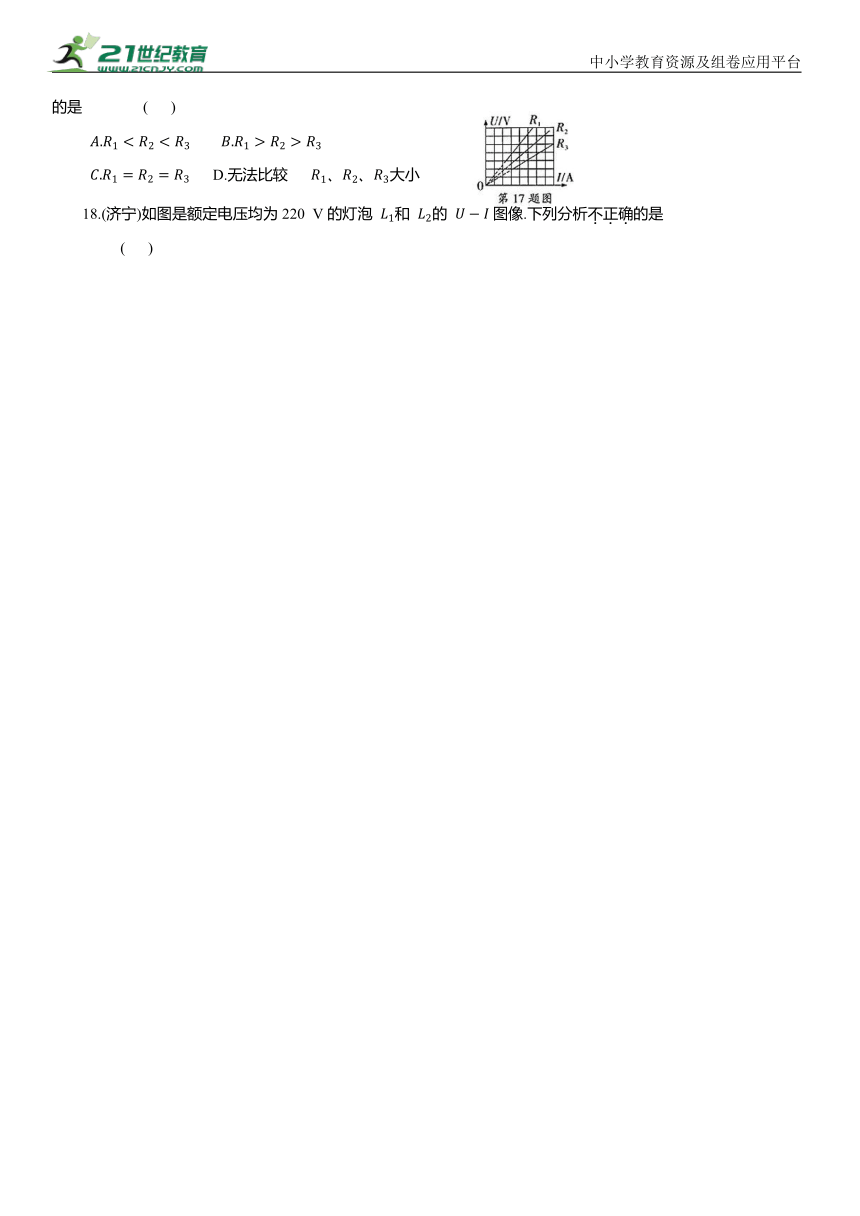

17.(内江)如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U-I图像.由图可知，以下判断正确的是 ( )
D.无法比较 大小
18.(济宁)如图是额定电压均为220 V的灯泡 和 的 图像.下列分析不正确的是 ( )
A.当L 两端的电压为100 V时，其实际功率为20 W
B. 当通过 L 的电流为0.45 A时,其1min消耗的电能为4320J
C. 将 L 、L 串联,若L 两端的电压为40 V,则 L 的功率为8W
D. 将L 、L 并联,若通过L 的电流为0.5A,则 L 的功率为66W
19.(龙东)(多选)如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下，滑动变阻器的滑片从一端移到另一端，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图像，下列说法正确的是 ( )
A.定值电阻R 的阻值是10Ω
B. 电源电压为4.5 V
C.滑动变阻器连入电路的阻值变化范围是5~15Ω
D.当滑动变阻器的滑片P移至中点时，电流表的示数是0.3A
20. (邵阳)小灯泡L和定值电阻R接在如图甲所示的电路中.其两者的I-U关系图像如图乙所示，下列说法中正确的是 ( )
A.图乙中曲线A表示电阻R的I-U关系图像
B.当电源电压为4 V时，电流表示数为0.5 A
C.当电源电压为4 V时，小灯泡L的实际功率为1.6 W
D.如果将小灯泡L和电阻R串联接在电压为10 V的电源两端，电路消耗的总功率为2 W
21.(巴中)如图甲所示的电路中，电源电压恒定不变，R 为定值电阻，R 为滑动变阻器.图乙中a、b两条曲线是根据图甲电路测得的两个电阻的U-I曲线.由图可知，下列说法正确的是 ( )
A. b曲线表示. 的 U-I变化情况
B.电源电压为14 V
C. R 消耗的最大功率为3.2 W
D.滑动变阻器滑片P 向左滑动时，电压表②和电流表 示数的比值变大
类型6 电学其他相关图像
22.(北京)(多选)额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示.关于这三个用电器，下列判断正确的是 ( )
A.正常工作时，电热水壶比电烤箱产生的热量少
B.正常工作时，电热水壶比电饭锅的功率大
C.正常工作时，通过电饭锅的电流最小
D.在一个月内，电热水壶消耗的电能一定最多
23.(张家界)如图甲，移动滑片使电阻. 的有效阻值从零逐渐变大， 两端电压U的倒数与R 的阻值变化的图像如图乙所示，则电源电压为 V，R 的阻值为 Ω.
24.(长春)某加热器简化电路如图甲所示，其加热元件是利用新型材料制成的，它的电阻R随温度t变化的关系图像如图乙所示；照明灯L标有“220 V 100 W”.此加热器白天只加热不照明，夜晚加热并照明.
(1)该加热器的金属外壳应与 相连，避免金属外壳带电时发生触电事故.
(2)白天和夜晚加热器的加热元件温度均为 时，电路总功率之比为4:5,则
中小学教育资源及组卷应用平台
(3)闭合开关S，若加热元件的温度从 升高到 通过加热元件的电流变化情况是 .
专题5 坐标图像类题
1. B 【解析】由图像可知，物质在 cd过程中处于沸腾状态，持续吸收热量但温度保持不变，d点内能比c点内能大，A错误；该物质在一段时间内温度保持50℃不变，所以该物质的熔点为50℃，50℃时物质可能处于固态，可能处于液态，也可能处于固液共存状态，B正确，C错误；因为该物质的沸点为80℃，而水在一标准大气压下的沸点为100℃，其沸点小于水的沸点，所以不能用该物质制成的液体温度计来测量沸水的温度，D错误.故选 B.
2.大 保持不变 【解析】由图甲可知，水沸腾后，气泡的体积在上升过程中变大；由图乙可知，水沸腾后，继续加热，温度保持不变.
3.乙 增加 【解析】由图可知，甲物质在一段时间内温度保持不变，则对应的是晶体海波的熔化图像；乙物质温度随时间一直升高，所以是非晶体蜡烛的熔化曲线；海波在熔化过程吸收热量，温度不变，内能增加.
4. (1)相同 (2)等于 (3)水 【解析】(1)探究物质吸热能力的大小时，需要控制实验所用水和煤油的质量相同；(2)实验中通过加热时间的长短来反映被加热物质吸收热量的多少，即相同时间内水吸收的热量等于煤油吸收的热量；(3)由图像可知，相同质量的水和煤油加热相同时间，水升温慢，所以水的吸热能力更强.
5. B 【解析】由图像可知，10 min 内甲通过的路程小于乙通过的路程，A错误；30 min内甲、乙的路程相等，则平均速度相等，B 正确；10~20 min，乙处于静止状态，甲处于运动状态，以乙为参照物，甲是运动的，C错误；由图可知，第20 min时刻，甲的路程大于乙的路程，甲在乙前方，20~30 min，甲的速度小于乙的速度，甲、乙二人之间的距离越来越小，在30 min时，甲、乙相遇，D错误.故选 B.
6. AC 【解析】由图像可知，甲同学的总路程为4km，A正确；甲、乙在第20 min时相遇，甲在相遇前的速度为甲在相遇后的速度为;错误；乙同学步行的时 间为40 min，C正确；相遇后乙同学步行的路程为. 4km-3km=1km,D错误.故选 AC.
7. D 【解析】由图可知，两次推动物体都做匀速直线运动，故物体受到的滑动摩擦力等于推力，由于接触面受到的压力、粗糙程度不变，所以滑动摩擦力大小不变，因此两次的推力相等，即 甲图物体运动的速度为 乙图物体运动的速度为 根据 可知，推力的功率 3:5,D正确.故选 D.
8. C 【解析】由图可知t 、t 、t 三个时刻雨滴的速度关系为 不考虑下落过程中雨滴的质量变化，所以动能的大小关系为 故选 C.
9. A 40 300 【解析】由图可知,绳端移动的速度为v=3v物，所以A为反映绳子自由端运动的图线；动滑轮重为 由图乙可知，3s内物体被提升的高度为1.5m，有用功为 ×1.5m=300 J.
10. D
11. 9:4 3:2 【解析】由图可知 则 用这两种物质制成立方体并用轻质细线捆绑在一起放入水中恰好能处于悬浮状态，则两个立方体的平均密度ρ=ρ水 设两个立方体的质量分别为 m甲、mz,则体积 则立方体的平均密度 联立代入数据解得
12. B 【解析】物块在拉力 F 的作用下沿斜面向上做匀速直线运动，路程与时间成正比，图像应为正比例函数，A错误；物块在拉力 F的作用下沿斜面向上做匀速直线运动，质量不变速度不变，动能不变，B正确；物块在斜面的位置逐渐升高，重力势能随时间的增加而增大，C错误；运动过程中，物块动能不变，重力势能增加，则机械能增加，D错误.故选B.
13. D 【解析】由图乙可知，当物重为10N时，滑轮组的机械效率η=50%，不计摩擦，滑轮组的机械效率η= 则动滑轮的重力为 错误；使用任何机械都不可避免要做额外功，所以机械效率不可能达到100%，B错误；由图像可知，物体的重力越大，滑轮组的机械效率越高，与拉力做功的多少无关，C错误；每次提升重物时，不计摩擦，克服动滑轮重力做的功为额外功，则滑轮组做的额外功为 D正确.故选 D.
14. C 【解析】由图可知，当h=0时，物块只受重力和拉力作用，拉力等于重力，所以物块的重力为12 N，A错误；当h=4cm时，物块刚好完全浸没水中，此后深度增加，浮力不变，因此物块完全浸没在水中受到的浮力为 B错误；物块的体积 物块的质量为 物块的密度为 C正确；由图乙可知，物块刚好浸没时，下表面的深度为0.04m，下表面受到水的压强为 D错误.故选 C.
15. C 等于 变化 【解析】由图乙可知，过山车在 C点的动能最大；B点重力势能的大小等于 E 点动能的大小；过山车在C点的动能大于E点的动能，原因是过山车克服阻力做功，所以过山车的机械能是变化的.
16.15 1：4 【解析】由图乙可知，液体产生的最大压强为1 200 Pa,根据p=ρgh可知,阀门打开前液体的深度为 15cm；由图乙可知，当压强为400 Pa时，压强的变化量突然减小，说明此时液面到达容器的下部分，则下部分的深度为 0.05m=5cm；液面从开始到达下部分的时间为10s，从下部分到液体流尽的时间为30s-10s=20s，由于液体匀速流出，则下部分液体的体积为上部分液体体积的 倍，即 代入数据可得
17. B 【解析】根据U-I图像和欧姆定律可知，图像中图线的斜率表示的是电阻的大小，因此 故选B.
18. C 【解析】当 L 两端电压为100 V 时,根据图像可知I =0.2 A,L 的实际功率为 0.2A=20 W,A 正确;当通过L 的电流为0.45 A时，根据图像可知 ，则其1m in消耗的电能为 W =U I t=160 V×0.45 A×60s=4320 J,B正确;将L 、L 串联，若L 两端电压为40 V时，根据图像可知 ,所以通过L 的电流也为0.1 A,L 两端电压为( ，因此 L 的功率 20 V×0.1 A=2 W,C错误;将L 、L 并联,若通过L 的电流为0.5A，根据图像知 因此 220 V,I "= 0.3 A,则 L 的功率为 220 V×0.3 A=66 W,D正确.故选 C.
19. BD 【解析】当电压表读数为3 V时,电源电压U= ，当电压表的读数为0时，电源电压 ;由①②得:U=4.5 V,R =7.5Ω，A错误，B正确；当电压表的读数为0时，滑动变阻器连入电路的电阻为0；当电压表的读数为3 V时，滑动变阻器连入电路的电阻最大，滑动变阻器连入电路的最大阻值 所以滑动变阻器连入电路中的阻值变化范围是0~15 Ω，C错误；当滑动变阻器的滑片 P 滑到中点时，电路中的电流为 ,D正确.故选BD.
20. D 【解析】定值电阻的电流和电压成正比，因此图乙曲线B表示定值电阻R的I-U关系图像，A错误；图甲中电阻和灯泡并联，当电源电压为4 V时，由图乙可知，通过灯泡和电阻的电流分别为0.3A、0.1A，由并联电路电流规律可知，电流表的示数为I ，B错误；当电源电压为4V时，灯泡的实际功率为 1.2 W，C 错误；将灯泡和电阻串联在10 V 的电路中，由图乙可知电路中的电流为0.2A，电路消耗的总功率为 P=U'I'=10 V×0.2 A=2 W,D正确.故选D.
21. C 【解析】根据电路图可知，电阻R 、R 串联，电压表V 测量R 两端的电压，电压表V 测量R 两端的电压. R 的电阻一定，流过R 的电流与其两端的电压成正比，因此a曲线表示R 的U-I变化情况，A错误；当滑片滑到最左端，电压表V 的示数为电源电压，由图线a可知电源电压为8V，B错误；此时流过R 的电流最大为0.4 A，则 R 的最大功率 ，C正确；电压表①和电流表 示数的比值为R 接入电路的阻值，滑片向左滑动时，R 接入电路的阻值减小，即电压表V 和电流表 示数的比值减小，D错误.故选 C.
22. BC 【解析】根据 和图可知，三个用电器正常工作时的电功率 产生热量的多少还与加热时间有关，A错误，B正确；额定电压相同，根据P=UI可知,电流 ,C 正确;根据 W= Pt可知，消耗电能的多少还与通电时间有关，D错误.故选BC.
23.4 6 【解析】由图甲知，电阻R 与变阻器R 串联，电压表V 测电源电压，电压表V。测R 两端电压；当变阻器R 接入电路的电阻为0时，电路中只有R 工作，此时R 两端的电压即为电源电压，由图乙可知，此时电源电压U=4 V；当变阻器R 接入电路的阻值为18Ω时，R 两端电压 ，则变阻器两端电压 4V-1V=3V,串联电路电流 则R 的阻值
24. (1)大地 (2)40 (3)先增大后减小
【解析】(1)加热器的金属外壳应与大地相连，避免金属外壳带电时发生触电事故；(2)设白天的功率为P ，夜晚的功率为P ，根据题意有 因白天和夜晚加热器的电路总功率之比为4：5，即：. P/P 解得：P =400 W,则加热元件的电阻 由乙图查得 (3)由乙图可知：加热元件的温度从16℃升高到37℃的过程中，电阻先减小后增大，因为电源电压不变，所以通过加热元件的电流先增大后减小.
