专题3 仪器的使用及读数 2025年中考物理基础知识分点练

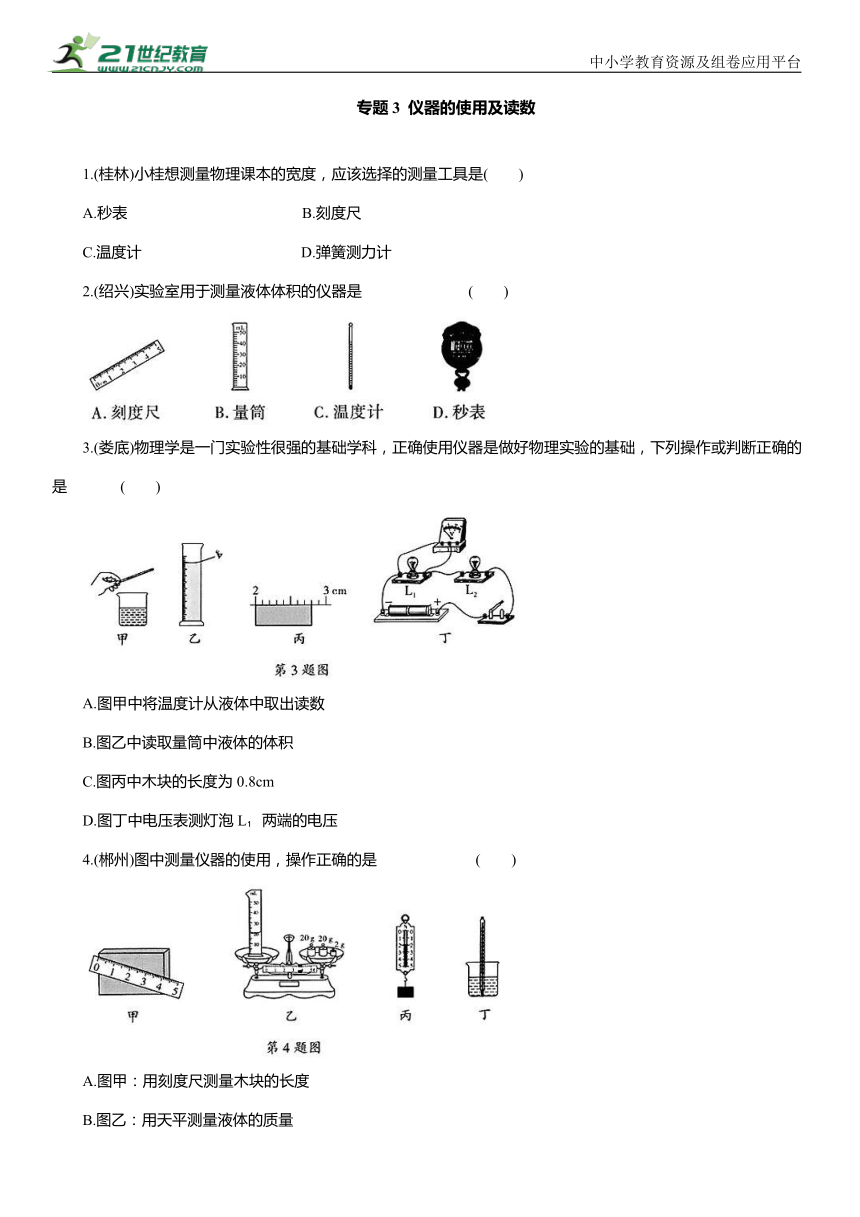

专题3 仪器的使用及读数
1.(桂林)小桂想测量物理课本的宽度，应该选择的测量工具是( )
A.秒表 B.刻度尺
C.温度计 D.弹簧测力计
2.(绍兴)实验室用于测量液体体积的仪器是 ( )
3.(娄底)物理学是一门实验性很强的基础学科，正确使用仪器是做好物理实验的基础，下列操作或判断正确的是 ( )
A.图甲中将温度计从液体中取出读数
B.图乙中读取量筒中液体的体积
C.图丙中木块的长度为0.8cm
D.图丁中电压表测灯泡L 两端的电压
4.(郴州)图中测量仪器的使用，操作正确的是 ( )
A.图甲：用刻度尺测量木块的长度
B.图乙：用天平测量液体的质量
C.图丙：用弹簧测力计测量物体的重力
D.图丁：用温度计测量液体温度

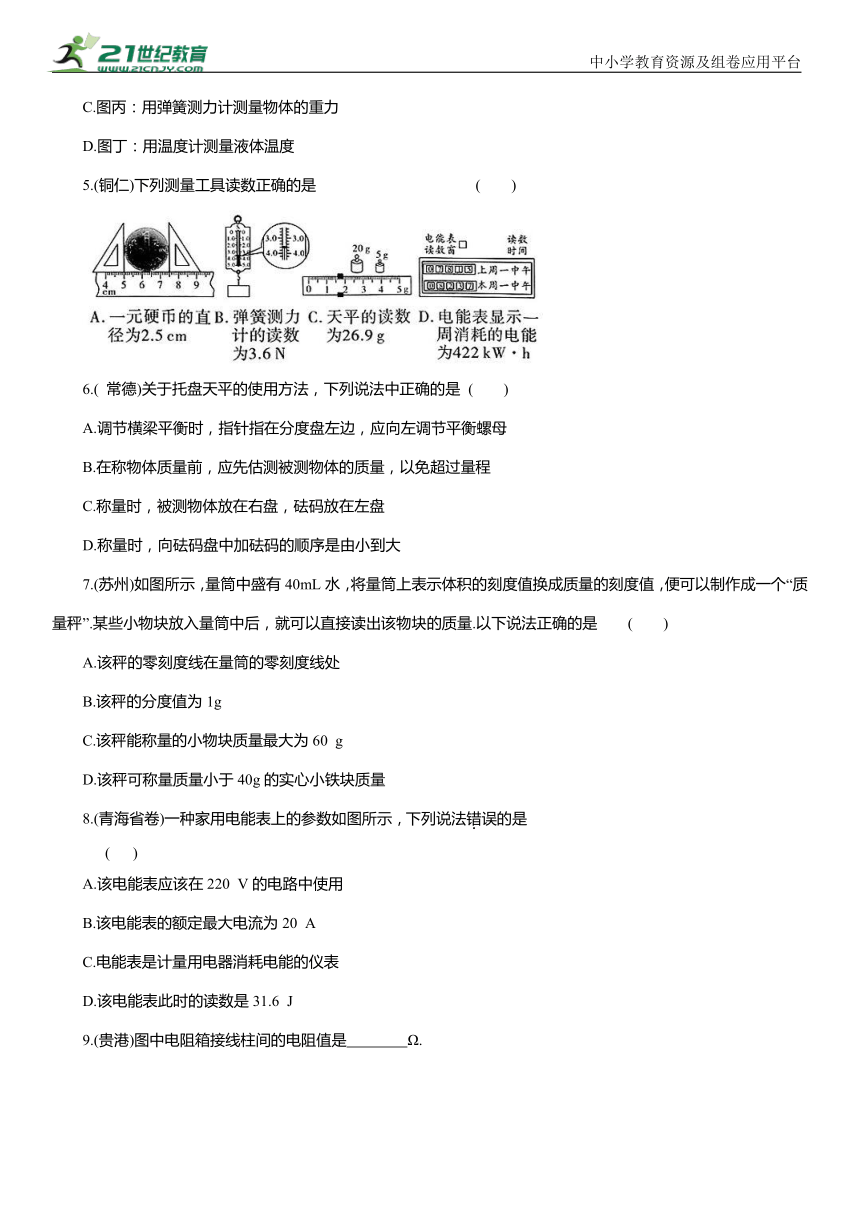

5.(铜仁)下列测量工具读数正确的是 ( )
6.( 常德)关于托盘天平的使用方法，下列说法中正确的是 ( )
A.调节横梁平衡时，指针指在分度盘左边，应向左调节平衡螺母
B.在称物体质量前，应先估测被测物体的质量，以免超过量程
C.称量时，被测物体放在右盘，砝码放在左盘
D.称量时，向砝码盘中加砝码的顺序是由小到大
7.(苏州)如图所示，量筒中盛有40mL水，将量筒上表示体积的刻度值换成质量的刻度值，便可以制作成一个“质量秤”.某些小物块放入量筒中后，就可以直接读出该物块的质量.以下说法正确的是 ( )
A.该秤的零刻度线在量筒的零刻度线处
B.该秤的分度值为1g
C.该秤能称量的小物块质量最大为60 g
D.该秤可称量质量小于40g的实心小铁块质量
8.(青海省卷)一种家用电能表上的参数如图所示，下列说法错误的是 ( )
A.该电能表应该在220 V的电路中使用
B.该电能表的额定最大电流为20 A
C.电能表是计量用电器消耗电能的仪表
D.该电能表此时的读数是31.6 J
9.(贵港)图中电阻箱接线柱间的电阻值是 Ω.

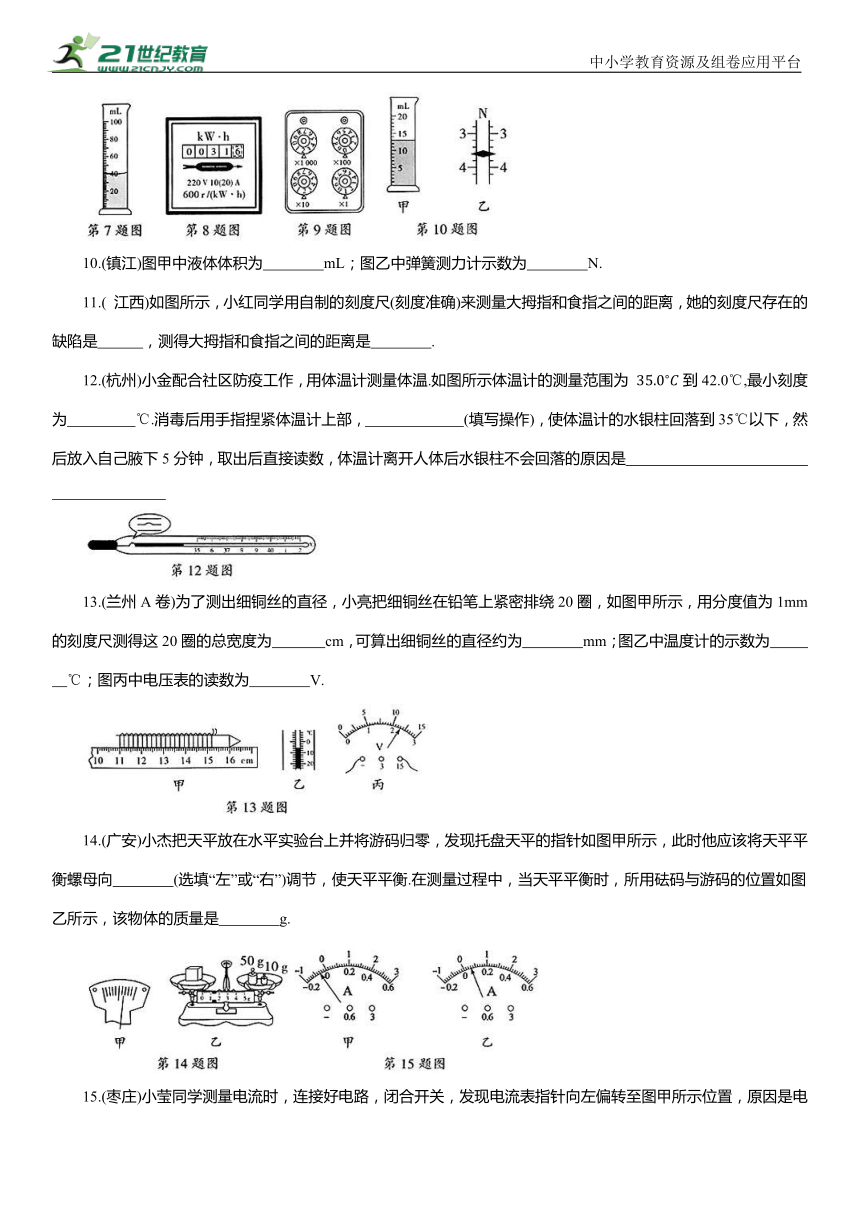

10.(镇江)图甲中液体体积为 mL；图乙中弹簧测力计示数为 N.
11.( 江西)如图所示，小红同学用自制的刻度尺(刻度准确)来测量大拇指和食指之间的距离，她的刻度尺存在的缺陷是 ，测得大拇指和食指之间的距离是 .
12.(杭州)小金配合社区防疫工作，用体温计测量体温.如图所示体温计的测量范围为 到42.0℃,最小刻度为 ℃.消毒后用手指捏紧体温计上部， (填写操作)，使体温计的水银柱回落到35℃以下，然后放入自己腋下5分钟，取出后直接读数，体温计离开人体后水银柱不会回落的原因是
13.(兰州A卷)为了测出细铜丝的直径，小亮把细铜丝在铅笔上紧密排绕20圈，如图甲所示，用分度值为1mm的刻度尺测得这20圈的总宽度为 cm，可算出细铜丝的直径约为 mm；图乙中温度计的示数为 ℃；图丙中电压表的读数为 V.
14.(广安)小杰把天平放在水平实验台上并将游码归零，发现托盘天平的指针如图甲所示，此时他应该将天平平衡螺母向 (选填“左”或“右”)调节，使天平平衡.在测量过程中，当天平平衡时，所用砝码与游码的位置如图乙所示，该物体的质量是 g.
15.(枣庄)小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， ，继续进行实验.
16.(十堰)甲图中铅笔的长度是 cm，乙图中停表秒针盘的分度值是 s，停表读数是 s.
专题3 仪器的使用及读数
1. B 【解析】秒表是测量时间的工具，刻度尺是测量长度的工具；温度计是测量温度的工具；弹簧测力计是测量力的工具，测量物理课本宽度应选刻度尺.故选 B.
2. B 【解析】刻度尺用于测量物体的长度，A错误；量筒用于测量液体的体积，B正确；温度计用于测量温度，C错误；秒表用于测量时间，D错误.故选 B.
3. D 【解析】温度计读数时，玻璃泡应浸没在液体中，不能取出来读数，A错误；用量筒测量液体体积，读数时视线需与液柱凹液面的底部相平，B错误；图中刻度尺的分度值为0.1cm=1mm，读数要估读到分度值的下一位,木块左侧与2.00 cm对齐,右侧与2.80cm对齐，所以物体的长度L=2.80cm-2.00cm=0.80cm，C错误；电压表并联在L 两端，测L 两端的电压，D正确.故选 D.
4. C 【解析】用刻度尺测量木块的长度时，刻度尺应与被测边平行，不能歪斜，A错误；用天平测量液体的质量时，应把液体倒入小烧杯中，放在天平的左盘，B错误；用弹簧测力计测量物体的重力时，为读数更准确，应把待测物体挂在挂钩上，等示数稳定后再读数，C正确；用温度计测量液体温度时，温度计的玻璃泡应全部浸入被测液体中，且不能与容器底和容器壁接触,D错误.故选 C.
5. B 【解析】刻度尺读数时要估读到分度值的下一位，硬币直径为2.50cm，A错误；弹簧测力计分度值为0.2N,指针指向3.0下第3格,示数为3.6N,B正确;天平砝码总质量为25g，游码示数为1.6g，因此天平读数为26.6g，C错误；电能表最后一位为小数位，因此电能表显示一周消耗的电能为823.7kW·h-781.5 kW·h=42.2kW·h,D错误.故选 B.
6. B 【解析】调节横梁平衡时，指针指在分度盘左边，应向右调节平衡螺母，A错误；在称物体质量前，应先估测被测物体的质量，以免超过量程，B正确；称量时，被测物体放在天平的左盘，砝码放在右盘，C错误；称量时，向砝码盘中加砝码的顺序是由大到小，D错误.故选 B.
7. C 【解析】该秤的零刻度线在量筒的40 mL 刻度线处，A错误；物体漂浮在水面上时，所受浮力等于物体的重力，物体的质量等于排开水的质量，量筒的分度值为2mL，2mL的水质量是2g，因此该秤的分度值为2g，B错误；该量筒的量程为100 mL，物体能排开水的最大体积为60mL，排开水的最大质量为60g，因此该秤能称量的小物块质量最大为60g，C正确；小铁块的密度比水大，不能漂浮在水面上，因此该秤不能称量质量小于40g的实心小铁块的质量，D错误.故选 C.
8. D 【解析】电能表表盘上220 V 表示这个电能表应该在220V的电路中使用,A正确;10(20) A表示标定电流为10A，额定最大电流为20A，B正确；电能表是用来测量用电器在一段时间内消耗电能多少的仪表，C正确；该电能表此时的读数是31.6kW·h，D错误.故选 D.
9. 2 021 【解析】电阻箱的示数为2×1 000 Ω+0×100 Ω+2×10Ω+1×1 Ω=2021Ω.
10. 13 3.6
11.漏标单位 16.5cm(在16.0cm~17.0 cm范围内都正确)
中小学教育资源及组卷应用平台
【解析】刻度尺没有标单位，根据估测大拇指和食指之间的距离可知刻度尺的分度值应为1cm，故读数为16.5cm.
12.0.1 用力甩几下 玻璃管中有一段细管(弯管)，水银遇冷收缩较快，在细管(弯管)处断开，上端水银柱不回落
【解析】由图可知，35~36℃之间有10小格，故体温计的最小刻度为0.1℃；在测量人体体温之前，要用力甩几下体温计，使体温计的水银柱回落到35℃之前，这样才能保证测量的准确性；因体温计中有一段细管(弯管)，水银遇冷收缩较快，在细管(弯管)处断开，所以在离开人体之后，上端水银柱不会回落.
13. 4.20 2.1 - 6 11.5
14.左 61.2 【解析】将天平放在水平实验台上，游码归零后，天平指针指在分度盘中央刻度线右侧，为使天平平衡，应将平衡螺母向左调节；图乙测得物体的质量m=50g+10g+1.2g=61.2g.
15.正负接线柱接反了 换接小量程 【解析】由图甲可知，电流表的指针偏向了零刻度线的左侧，说明电流从负接线柱流入，正接线柱流出，即将电流表的正负接线柱接反了；由图乙可知，电流表的指针偏转角度过小，应该是选择了较大的量程，这样读数时会造成较大的误差，所以应该断开开关，换接小量程，继续实验.
16. 2.45(2.41~2.49均可) 0.1 338.5 【解析】甲图中刻度尺上1 cm之间有 10个小格，所以一个小格代表1mm，即刻度尺的分度值为 1mm；铅笔左侧与1.00cm对齐,右侧与3.45 cm(3.41~3.49均可)对齐,所以铅笔的长度为 L=3.45 cm-1.00 cm=2.45cm;秒针盘一圈表示30s,每小格表示0.1s,即秒针盘的分度值为0.1s;分针指针在5m in和6m in之间，偏向6min，所以秒针盘的示数为38.5s；则乙图中停表的读数为5×60s+38.5s=338.5s.
