中小学教育资源及组卷应用平台

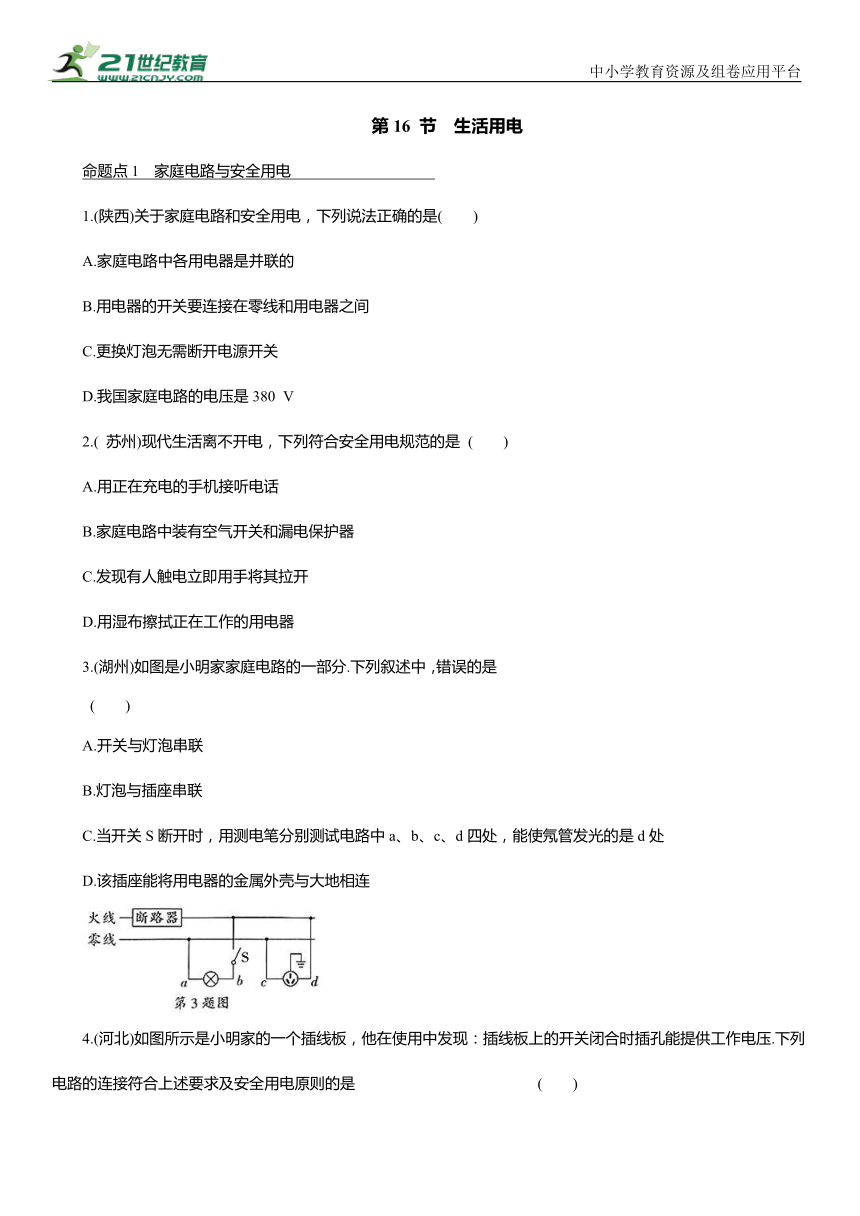

第16 节 生活用电
命题点1 家庭电路与安全用电
1.(陕西)关于家庭电路和安全用电，下列说法正确的是( )
A.家庭电路中各用电器是并联的
B.用电器的开关要连接在零线和用电器之间
C.更换灯泡无需断开电源开关
D.我国家庭电路的电压是380 V
2.( 苏州)现代生活离不开电，下列符合安全用电规范的是 ( )
A.用正在充电的手机接听电话
B.家庭电路中装有空气开关和漏电保护器
C.发现有人触电立即用手将其拉开
D.用湿布擦拭正在工作的用电器
3.(湖州)如图是小明家家庭电路的一部分.下列叙述中，错误的是 ( )
A.开关与灯泡串联
B.灯泡与插座串联
C.当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处
D.该插座能将用电器的金属外壳与大地相连

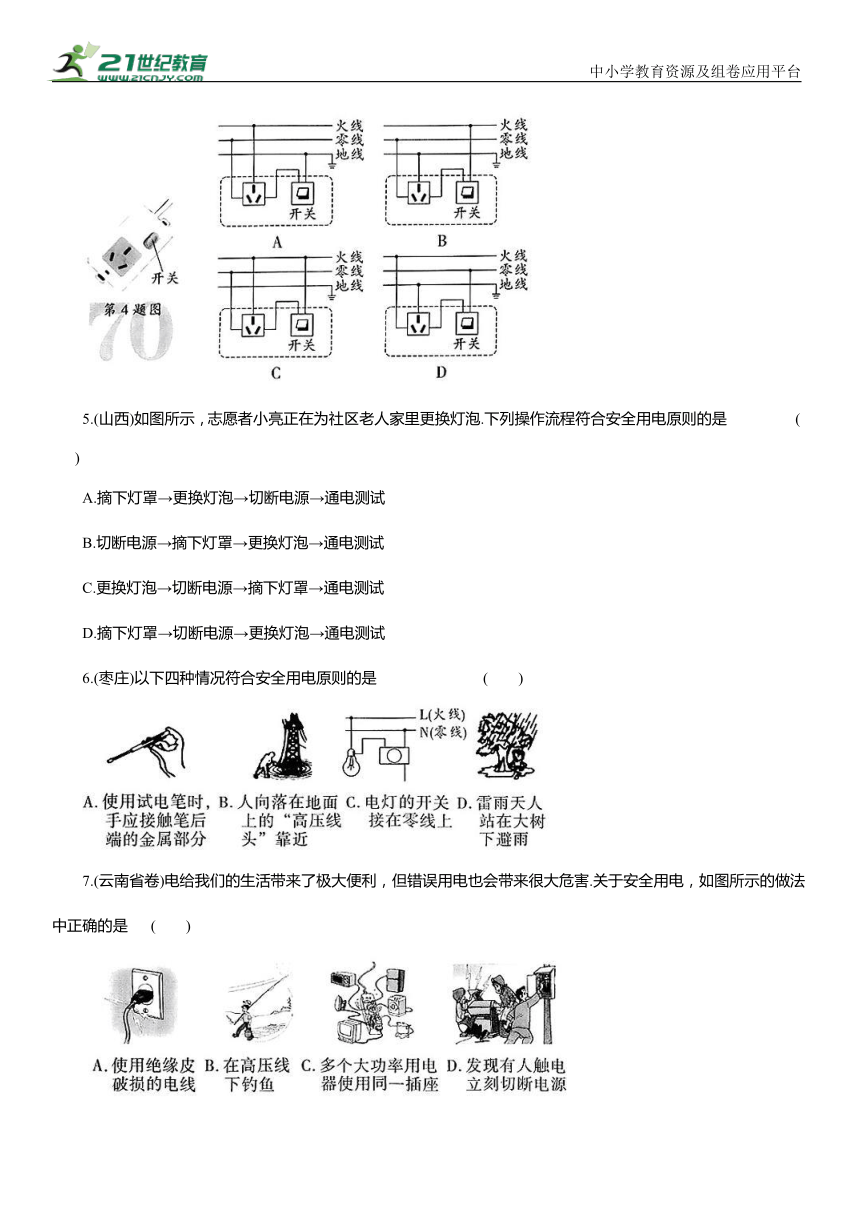

4.(河北)如图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压.下列电路的连接符合上述要求及安全用电原则的是 ( )
5.(山西)如图所示，志愿者小亮正在为社区老人家里更换灯泡.下列操作流程符合安全用电原则的是 ( )
A.摘下灯罩→更换灯泡→切断电源→通电测试
B.切断电源→摘下灯罩→更换灯泡→通电测试
C.更换灯泡→切断电源→摘下灯罩→通电测试
D.摘下灯罩→切断电源→更换灯泡→通电测试
6.(枣庄)以下四种情况符合安全用电原则的是 ( )
7.(云南省卷)电给我们的生活带来了极大便利，但错误用电也会带来很大危害.关于安全用电，如图所示的做法中正确的是 ( )

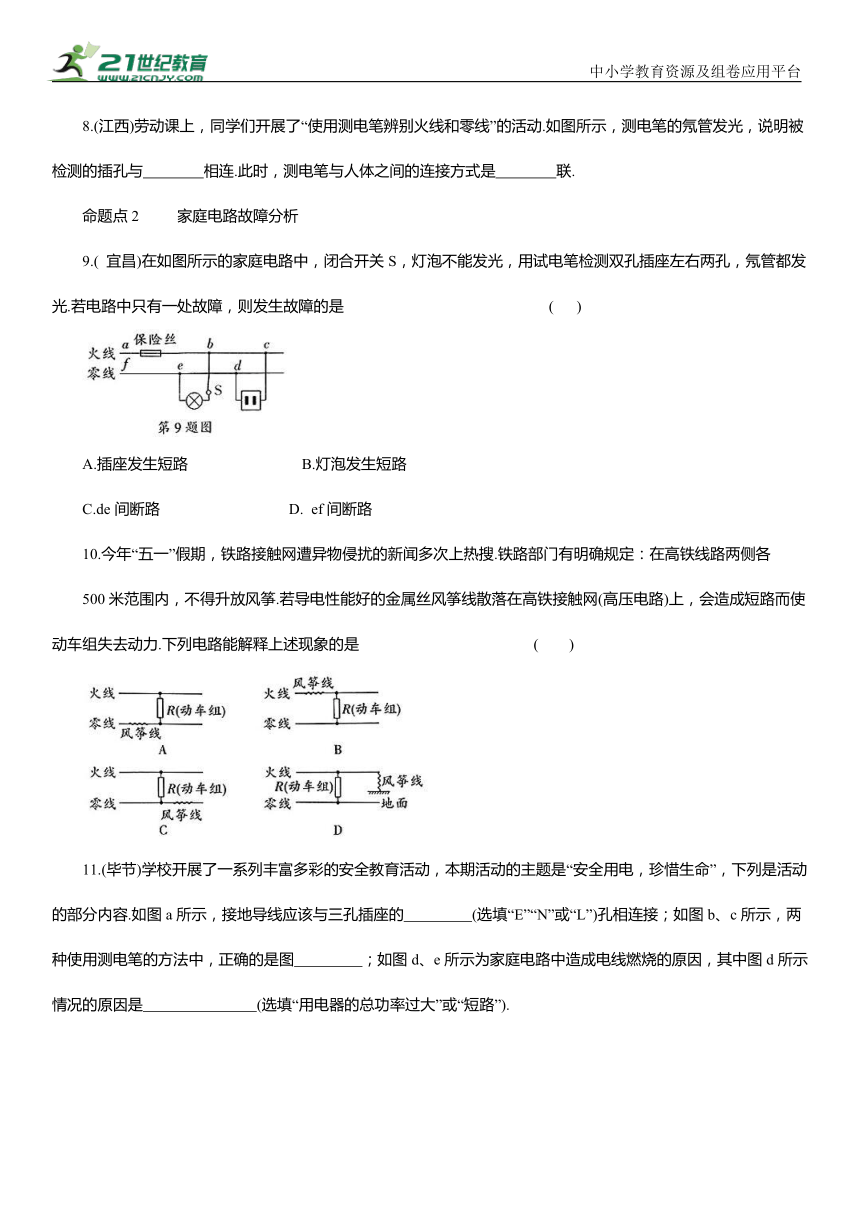

8.(江西)劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动.如图所示，测电笔的氖管发光，说明被检测的插孔与 相连.此时，测电笔与人体之间的连接方式是 联.
命题点2 家庭电路故障分析
9.( 宜昌)在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光.若电路中只有一处故障，则发生故障的是 ( )
A.插座发生短路 B.灯泡发生短路
C.de间断路 D. ef间断路
10.今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜.铁路部门有明确规定：在高铁线路两侧各
500米范围内，不得升放风筝.若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力.下列电路能解释上述现象的是 ( )
11.(毕节)学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容.如图a所示，接地导线应该与三孔插座的 (选填“E”“N”或“L”)孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图 ；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是 (选填“用电器的总功率过大”或“短路”).
命题点3 家庭电路作图
12.(遂宁)请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中.
(甘肃省卷)如图所示，只闭合开关S ，风扇 工作；只闭合开关S ，灯泡和风扇 都不工作；同时闭合开关S 、S ，灯泡和风扇 都工作.请把电路连接完整.
1. A 【解析】家庭电路中各个用电器的通断互不影响，所以是并联的，A正确；开关要接在火线和用电器之间，B错误；为了安全起见，更换灯泡等用电器，检修电路时都要断开电源开关，C错误；我国家庭电路的电压是220V，普通工业生产的动力电路的电压是380 V,D错误.故选 A.
2.B 【解析】手机充电时接听电话，若充电器或电池不合格，有发生爆炸的可能，所以充电时不要接打电话，A不符合安全用电原则；家庭电路安装漏电保护器是防止漏电而采取的安全措施，空气开关是为了防止电路中的电流过大而采取的安全措施，B符合安全用电原则；发现有人触电时，应先切断电源，再实施救援，C不符合安全用电原则；生活用水是导体，用湿布擦拭正在工作的用电器，可能会因湿布导电而发生触电事故，D不符合安全用电原则.故选 B.
3. B 【解析】在家庭电路中，控制灯泡的开关与灯泡串联，A正确，不符合题意；插座与灯泡互不影响，因此是并联的，B错误，符合题意；测电笔是用来识别零、火线的，当开关S断开时，a、b、c、d四处只有d处与火线相连，测电笔接触时能使氖管发光，C正确，不符合题意；当把用电器的三脚插头插入三孔插座时，三孔插座的上孔可将用电器的金属外壳与大地连接起来，D正确，不符合题意.故选 B.
4. B 【解析】三孔插座接线方法是：左孔接零线，右孔接火线，中间插孔接地线.插线板上的开关闭合时插孔能提供工作电压，所以开关应接在右孔与火线之间.故选B.
5. B
6. A 【解析】用试电笔检验火线或零线时，手要接触笔尾金属体，这样电流才能通过人体形成通路，氖管才可能发光，A符合安全用电原则；人向落在地面上的“高压线头”靠近，会形成跨步电压触电，B不符合安全用电原则；为防止更换灯泡时人体触电，开关应接在灯泡和火线之间，C不符合安全用电原则；大树突出在地面之上，易受雷击，所以雷雨天人不能站在大树下避雨，D不符合安全用电原则.故选A.
7. D 【解析】使用绝缘皮破损的电线很容易发生电路短路、触电等危险，A不符合安全用电原则；在高压线下钓鱼很容易发生触电事故，B不符合安全用电原则；多个大功率用电器使用同一插座会导致电路中的电流过大，可能引发火灾，C不符合安全用电原则；发现有人触电应立刻切断电源，D符合安全用电原则.故选 D.
8.火线 串 【解析】用测电笔辨别零线和火线时，手指接触笔尾金属体，笔尖接触被检测的导线，若氖管能发光，则说明是火线，否则是零线；此时，测电笔中的氖管与人体串联.
9. D 【解析】闭合开关S，灯泡不发光，这说明灯泡所在的电路出现了断路；用试电笔检测双孔插座的左、右两孔，氖管均发光，这说明插座的左孔与火线之间是接通的，即左孔通过灯泡与火线相连，所以故障是 ef间断路.故选 D.
10. D 【解析】在地面放风筝时，若风筝线是导电性能好的金属丝，当风筝线落到火线上时，火线和风筝线及大地构成回路，动车组被短路，从而失去动力. D正确，故选 D.
11. E b 用电器的总功率过大 【解析】根据三孔插座“左零右火、上接地”的原则可知，三孔插座的插孔“E”是接地线的；测电笔的正确使用方法是：手接触笔尾金属体，笔尖接触被检测导线，b图是正确的；从图d中可以看出，用电器较多，并且还有大功率的电炉，因此家庭电路电线燃烧的原因是用电器的总功率过大.
12.如答图所示
【解析】相线(火线)进入开关，再进入灯泡顶端的金属点，中性线(零线)直接接入灯泡的螺旋套；对于三孔插座：上孔接地线、左孔接中性线、右孔接相线，具体如答图所示.
13.如答图所示
【解析】由题知，只闭合开关S ，风扇能单独工作，灯泡和风扇为并联；若只闭合开关S ，灯泡和风扇都不工作，由此可知S 在灯泡所在支路上，S 在干路上，具体如答图所示.
第16 节 生活用电
命题点1 家庭电路与安全用电
1.(陕西)关于家庭电路和安全用电，下列说法正确的是( )
A.家庭电路中各用电器是并联的
B.用电器的开关要连接在零线和用电器之间
C.更换灯泡无需断开电源开关
D.我国家庭电路的电压是380 V
2.( 苏州)现代生活离不开电，下列符合安全用电规范的是 ( )
A.用正在充电的手机接听电话
B.家庭电路中装有空气开关和漏电保护器
C.发现有人触电立即用手将其拉开
D.用湿布擦拭正在工作的用电器
3.(湖州)如图是小明家家庭电路的一部分.下列叙述中，错误的是 ( )
A.开关与灯泡串联
B.灯泡与插座串联
C.当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处
D.该插座能将用电器的金属外壳与大地相连
4.(河北)如图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压.下列电路的连接符合上述要求及安全用电原则的是 ( )
5.(山西)如图所示，志愿者小亮正在为社区老人家里更换灯泡.下列操作流程符合安全用电原则的是 ( )
A.摘下灯罩→更换灯泡→切断电源→通电测试
B.切断电源→摘下灯罩→更换灯泡→通电测试
C.更换灯泡→切断电源→摘下灯罩→通电测试
D.摘下灯罩→切断电源→更换灯泡→通电测试
6.(枣庄)以下四种情况符合安全用电原则的是 ( )
7.(云南省卷)电给我们的生活带来了极大便利，但错误用电也会带来很大危害.关于安全用电，如图所示的做法中正确的是 ( )
8.(江西)劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动.如图所示，测电笔的氖管发光，说明被检测的插孔与 相连.此时，测电笔与人体之间的连接方式是 联.
命题点2 家庭电路故障分析
9.( 宜昌)在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光.若电路中只有一处故障，则发生故障的是 ( )
A.插座发生短路 B.灯泡发生短路
C.de间断路 D. ef间断路
10.今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜.铁路部门有明确规定：在高铁线路两侧各
500米范围内，不得升放风筝.若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力.下列电路能解释上述现象的是 ( )
11.(毕节)学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容.如图a所示，接地导线应该与三孔插座的 (选填“E”“N”或“L”)孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图 ；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是 (选填“用电器的总功率过大”或“短路”).
命题点3 家庭电路作图
12.(遂宁)请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中.
(甘肃省卷)如图所示，只闭合开关S ，风扇 工作；只闭合开关S ，灯泡和风扇 都不工作；同时闭合开关S 、S ，灯泡和风扇 都工作.请把电路连接完整.
1. A 【解析】家庭电路中各个用电器的通断互不影响，所以是并联的，A正确；开关要接在火线和用电器之间，B错误；为了安全起见，更换灯泡等用电器，检修电路时都要断开电源开关，C错误；我国家庭电路的电压是220V，普通工业生产的动力电路的电压是380 V,D错误.故选 A.
2.B 【解析】手机充电时接听电话，若充电器或电池不合格，有发生爆炸的可能，所以充电时不要接打电话，A不符合安全用电原则；家庭电路安装漏电保护器是防止漏电而采取的安全措施，空气开关是为了防止电路中的电流过大而采取的安全措施，B符合安全用电原则；发现有人触电时，应先切断电源，再实施救援，C不符合安全用电原则；生活用水是导体，用湿布擦拭正在工作的用电器，可能会因湿布导电而发生触电事故，D不符合安全用电原则.故选 B.
3. B 【解析】在家庭电路中，控制灯泡的开关与灯泡串联，A正确，不符合题意；插座与灯泡互不影响，因此是并联的，B错误，符合题意；测电笔是用来识别零、火线的，当开关S断开时，a、b、c、d四处只有d处与火线相连，测电笔接触时能使氖管发光，C正确，不符合题意；当把用电器的三脚插头插入三孔插座时，三孔插座的上孔可将用电器的金属外壳与大地连接起来，D正确，不符合题意.故选 B.
4. B 【解析】三孔插座接线方法是：左孔接零线，右孔接火线，中间插孔接地线.插线板上的开关闭合时插孔能提供工作电压，所以开关应接在右孔与火线之间.故选B.
5. B
6. A 【解析】用试电笔检验火线或零线时，手要接触笔尾金属体，这样电流才能通过人体形成通路，氖管才可能发光，A符合安全用电原则；人向落在地面上的“高压线头”靠近，会形成跨步电压触电，B不符合安全用电原则；为防止更换灯泡时人体触电，开关应接在灯泡和火线之间，C不符合安全用电原则；大树突出在地面之上，易受雷击，所以雷雨天人不能站在大树下避雨，D不符合安全用电原则.故选A.
7. D 【解析】使用绝缘皮破损的电线很容易发生电路短路、触电等危险，A不符合安全用电原则；在高压线下钓鱼很容易发生触电事故，B不符合安全用电原则；多个大功率用电器使用同一插座会导致电路中的电流过大，可能引发火灾，C不符合安全用电原则；发现有人触电应立刻切断电源，D符合安全用电原则.故选 D.
8.火线 串 【解析】用测电笔辨别零线和火线时，手指接触笔尾金属体，笔尖接触被检测的导线，若氖管能发光，则说明是火线，否则是零线；此时，测电笔中的氖管与人体串联.
9. D 【解析】闭合开关S，灯泡不发光，这说明灯泡所在的电路出现了断路；用试电笔检测双孔插座的左、右两孔，氖管均发光，这说明插座的左孔与火线之间是接通的，即左孔通过灯泡与火线相连，所以故障是 ef间断路.故选 D.
10. D 【解析】在地面放风筝时，若风筝线是导电性能好的金属丝，当风筝线落到火线上时，火线和风筝线及大地构成回路，动车组被短路，从而失去动力. D正确，故选 D.
11. E b 用电器的总功率过大 【解析】根据三孔插座“左零右火、上接地”的原则可知，三孔插座的插孔“E”是接地线的；测电笔的正确使用方法是：手接触笔尾金属体，笔尖接触被检测导线，b图是正确的；从图d中可以看出，用电器较多，并且还有大功率的电炉，因此家庭电路电线燃烧的原因是用电器的总功率过大.
12.如答图所示
【解析】相线(火线)进入开关，再进入灯泡顶端的金属点，中性线(零线)直接接入灯泡的螺旋套；对于三孔插座：上孔接地线、左孔接中性线、右孔接相线，具体如答图所示.
13.如答图所示
【解析】由题知，只闭合开关S ，风扇能单独工作，灯泡和风扇为并联；若只闭合开关S ，灯泡和风扇都不工作，由此可知S 在灯泡所在支路上，S 在干路上，具体如答图所示.
