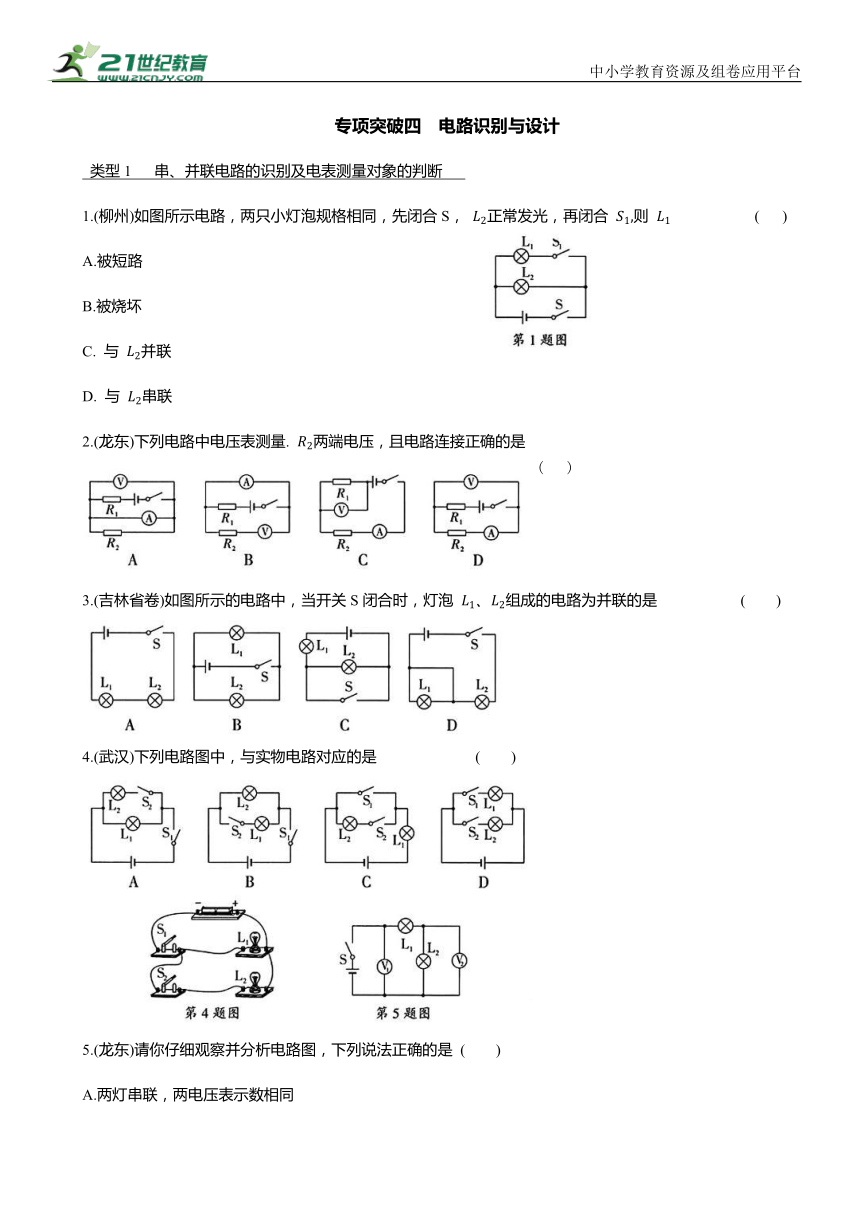

专项突破四 电路识别与设计
类型1 串、并联电路的识别及电表测量对象的判断
1.(柳州)如图所示电路，两只小灯泡规格相同，先闭合S， 正常发光，再闭合 则 ( )
A.被短路
B.被烧坏
C. 与 并联
D. 与 串联
2.(龙东)下列电路中电压表测量. 两端电压，且电路连接正确的是
3.(吉林省卷)如图所示的电路中，当开关S闭合时，灯泡 组成的电路为并联的是 ( )
4.(武汉)下列电路图中，与实物电路对应的是 ( )
5.(龙东)请你仔细观察并分析电路图，下列说法正确的是 ( )
A.两灯串联，两电压表示数相同
B.两灯并联，两电压表示数不同
C.两灯串联，两电压表示数不同
D.两灯并联，两电压表示数相同

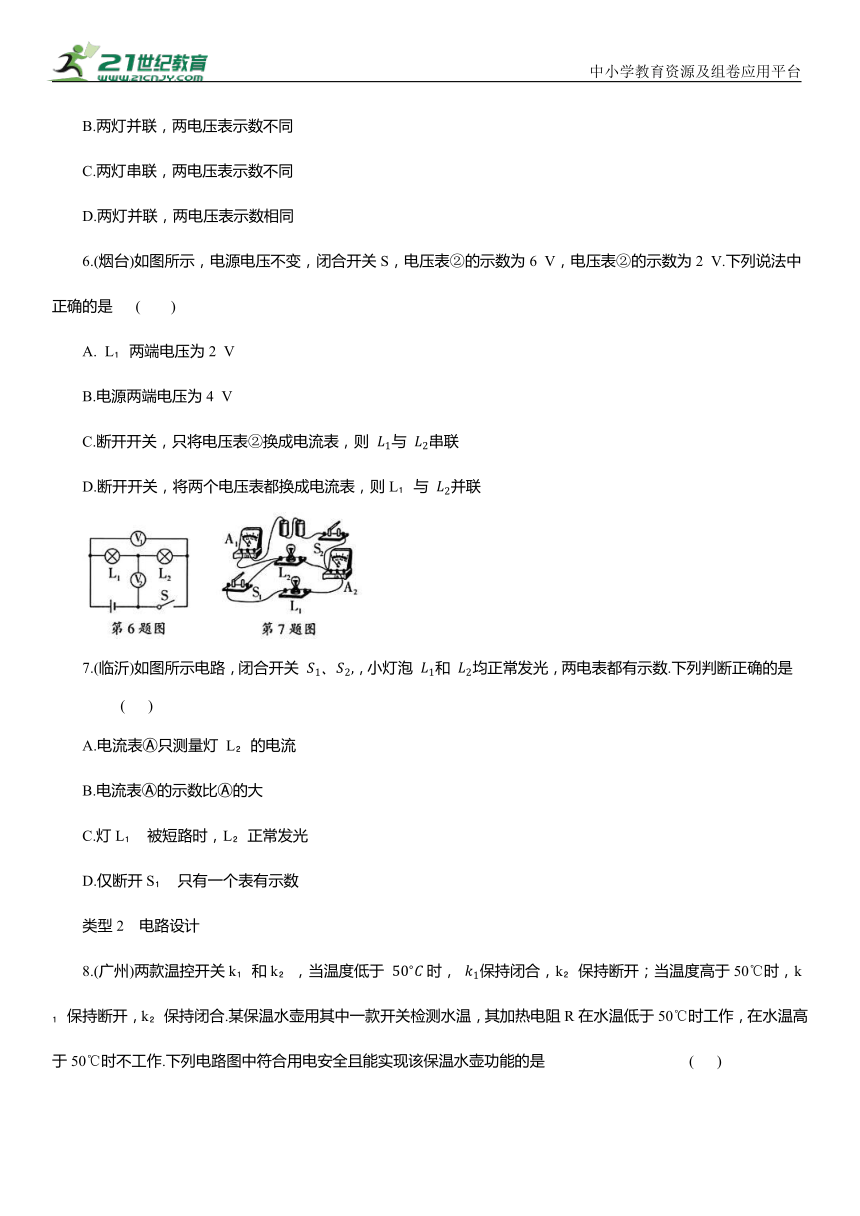

6.(烟台)如图所示，电源电压不变，闭合开关S，电压表②的示数为6 V，电压表②的示数为2 V.下列说法中正确的是 ( )
A. L 两端电压为2 V
B.电源两端电压为4 V
C.断开开关，只将电压表②换成电流表，则 与 串联
D.断开开关，将两个电压表都换成电流表，则L 与 并联
7.(临沂)如图所示电路，闭合开关 ，小灯泡 和 均正常发光，两电表都有示数.下列判断正确的是 ( )
A.电流表 只测量灯 L 的电流
B.电流表 的示数比 的大
C.灯L 被短路时，L 正常发光
D.仅断开S 只有一个表有示数
类型2 电路设计

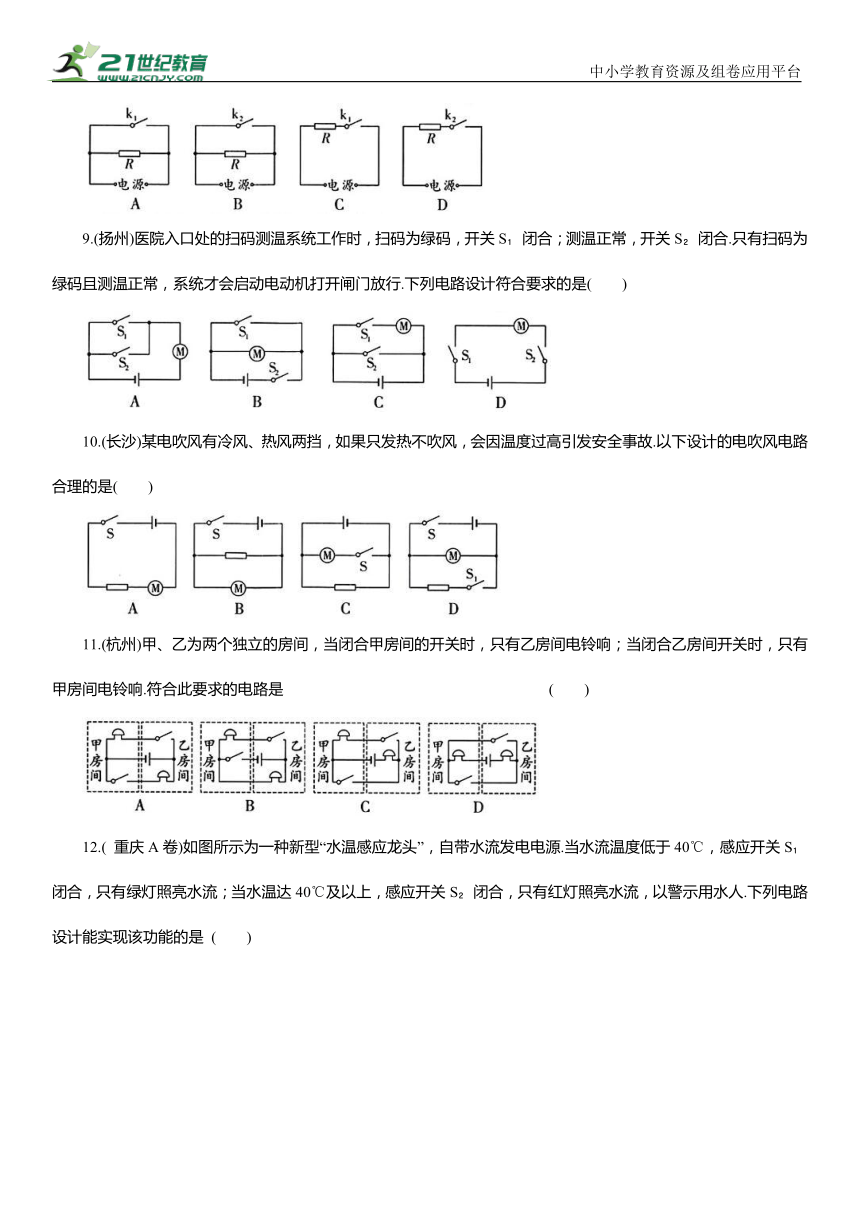

8.(广州)两款温控开关k 和k ，当温度低于 时， 保持闭合，k 保持断开；当温度高于50℃时，k 保持断开，k 保持闭合.某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作.下列电路图中符合用电安全且能实现该保温水壶功能的是 ( )
9.(扬州)医院入口处的扫码测温系统工作时，扫码为绿码，开关S 闭合；测温正常，开关S 闭合.只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行.下列电路设计符合要求的是( )
10.(长沙)某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故.以下设计的电吹风电路合理的是( )
11.(杭州)甲、乙为两个独立的房间，当闭合甲房间的开关时，只有乙房间电铃响；当闭合乙房间开关时，只有甲房间电铃响.符合此要求的电路是 ( )
12.( 重庆A卷)如图所示为一种新型“水温感应龙头”，自带水流发电电源.当水流温度低于40℃，感应开关S 闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S 闭合，只有红灯照亮水流，以警示用水人.下列电路设计能实现该功能的是 ( )
13.(西宁)如图所示是某校科技小组的四位同学设计的天然气泄漏检测电路，其中R为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R 为定值电阻，电源两端的电压恒定不变.电路设计要求当天然气浓度增大时，电路中电表示数增大.图中电路图符合设计要求的是 ( )
14.(攀枝花)交通法规规定，驾驶员不系安全带属交通违法行为.某汽车上设置的“安全带指示灯”电路由电源、指示灯L、保护电阻R、开关S 、S 组成.开关S 为常开开关，即座椅上坐有驾驶员时开关S 闭合，否则断开；开关S 为常闭开关，即当驾驶员系好安全带时开关S 断开，否则闭合.当驾驶员坐在座椅上未系安全带时指示灯L亮起，提醒驾驶员系好安全带，驾驶员系好安全带时指示灯L熄灭.下列最符合上述要求的电路图是 ( )
专项突破四 电路识别与设计
1. C 【解析】由电路图可知，只闭合S，灯泡L 正常发光；因L 与L 两只小灯泡的规格完全相同，再闭合S ，灯泡L 与L 并联，且灯泡L 也正常发光. C正确,故选 C.
2. D 【解析】A图中电流表并联在电路中，R 和电压表被短路，A错误；B图中电压表串联在电路中，电流表并联在电路中，B错误；C图中R 、R 两电阻串联，电压表测R 两端的电压，C错误；D图中R 、R 两电阻串联，电压表测 R 两端的电压，D正确，故选 D.
3. B 【解析】根据串并联电路的特点可知，闭合开关S后，A图中只有一条电流路径是串联电路；B图中有两条电流路径是并联电路；C图中 L 被短路，D图中L 被短路. B符合题意.故选B.
4. A 【解析】实物电路为并联电路，S 在干路，控制整个电路，S 在支路，控制灯泡L ，A符合题意，故选 A.
5. C 【解析】分析电路图可知，电流只有一条路径，因此两灯串联，电压表V.测L 两端的电压，电压表V.测电源电压，由于串联电路总电压等于分电压之和，因此两电压表的示数不同. C正确，故选 C.
6. D 【解析】由电路图可知，闭合开关S后，灯泡L 、L 串联，电压表V，测电源电压，示数为6 V，B错误；电压表W测灯泡L 两端电压，示数为2 V.由串联电路电压规律可得,灯泡L 两端的电压为6 V-2 V=4 V,A错误；断开开关，只将电压表V.换成电流表，电路是灯泡L 的简单电路，C错误；断开开关，将两个电压表都换成电流表，则电流从电源正极出发后一分为二，分别经过两个灯泡，最后回到电源负极，所以灯泡L 、L 并联，D正确.故选D.
7. D 【解析】由电路图可知，两个灯泡并联， 测干路电流， 测通过L 的电流，A错误；两个灯泡正常发光时干路电流等于各支路电流之和，所以 示数大于 示数，B错误；当灯L 被短路时，L 也会被短路不发光，C错误；开关S 控制L ，开关S 在干路上，控制整个电路，仅断开S 时，电流表 有示数，电流表 无示数，D正确.故选 D.
8. C 【解析】若开关与加热电阻并联，则开关闭合时，电路短路，不符合安全用电原则，A、B错误；C图中低于50℃时，开关k 闭合，电路是通路，加热电阻工作，C正确；D图中低于50℃时，开关k 断开，电路是断路，加热电阻不工作，D错误.故选 C.
9. D 【解析】由题意可知，扫码为绿码且测温正常，即开关S 和S 同时闭合时，系统才会启动电动机，则开关S 、S 和电动机串联.故选D.
10. D
A
B
C
A
