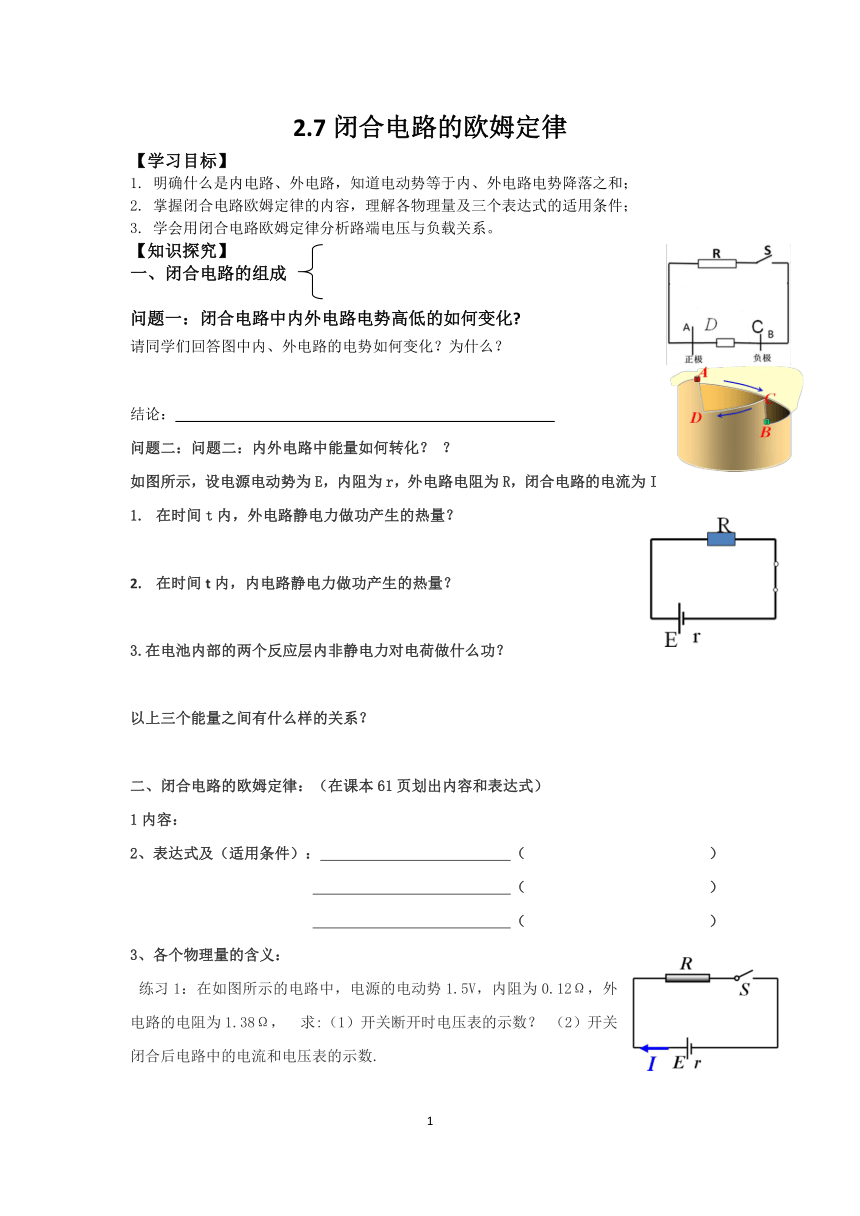

2.7闭合电路的欧姆定律
【学习目标】
1. 明确什么是内电路、外电路,知道电动势等于内、外电路电势降落之和;
2. 掌握闭合电路欧姆定律的内容,理解各物理量及三个表达式的适用条件;
3. 学会用闭合电路欧姆定律分析路端电压与负载关系。
【知识探究】
一、闭合电路的组成
问题一:闭合电路中内外电路电势高低的如何变化
请同学们回答图中内、外电路的电势如何变化?为什么?
结论:
问题二:问题二:内外电路中能量如何转化? ?
如图所示,设电源电动势为E,内阻为r,外电路电阻为R,闭合电路的电流为I
在时间t内,外电路静电力做功产生的热量?
在时间t内,内电路静电力做功产生的热量?
3.在电池内部的两个反应层内非静电力对电荷做什么功?
以上三个能量之间有什么样的关系?
二、闭合电路的欧姆定律:(在课本61页划出内容和表达式)
1内容:
2、表达式及(适用条件): ( )
( )
( )
3、各个物理量的含义:
练习1:在如图所示的电路中,电源的电动势1.5V,内阻为0.12Ω,外电路的电阻为1.38Ω, 求:(1)开关断开时电压表的示数? (2)开关闭合后电路中的电流和电压表的示数.
三、路端电压与负载关系
探究:路端电压U与负载R或电流I的关系
1、实验研究
(1)摆放器材,连接电路(①按照电路图把实物摆好,注意电源的正极在右侧;②用导线把实物连接起来;③闭合开关,改变电阻,注意闭合开关前滑动触头打到最左端)
(2)缓慢改变滑动变阻器, 观察电表示数的变化,填入表格
2、结论:
3、两种特殊情况:外电路断开 I= , U= ; 外电路短路 I= , U= 。
练习2: 如图所示, R1=14Ω、R2=9Ω,当开关S 切换到位置1时,电流表的示数为I1=0.2A ;当开关S切换到位置2时,电流表的示数为I2=0.3A. 求:电源的电动势 E 和内阻 r。
【课堂小结】
闭合电路的组成:
闭合电路的欧姆定律:
1内容:
2、表达式及(适用条件): ( )
( )
( )
路端电压与负载关系:路端电压随着外电阻的 而 。
【课后练习】
1、在右图的闭合电路中,当滑片P向右移动时,两电表读数的变化是 ( )
A. A变大, V变大 B. A变小, V变大
C. A变大, V变小 D. A变小, V变小
2
