中小学教育资源及组卷应用平台
2.3 涡流、电磁阻尼和电磁驱动 同步巩固练
2024-2025学年物理人教版(2019) 选择性必修第二册
一、单选题
1．电磁炉热效率高达，炉面无明火，无烟无废气，“火力”强劲，安全可靠。图示是描述电磁炉工作原理的示意图，下列说法正确的是（ ）
A．当恒定电流通过线圈时，会产生恒定磁场，恒定磁场越强，电磁炉加热效果越好
B．电磁炉通电线圈加交流电后，在锅底产生涡流，进而发热工作
C．在锅和电磁炉中间放一纸板，则电磁炉不能起到加热作用
D．电磁炉的锅不能用陶瓷锅或耐热玻璃锅，主要原因是这些材料的导热性能较差
2．金属冶炼炉的示意图如图所示，炉内装入被冶炼的金属，线圈通入某种电流，这时被冶炼的金属就能熔化。这种冶炼方法速度快，温度容易控制，并能避免有害杂质混入被冶炼金属中，因此适于冶炼特种金属。关于该金属冶炼炉，下列说法正确的是（ ）
A．利用线圈中电流的热效应
B．当线圈中电流变化越快，冶炼炉热功率越大
C．电流变化得越快，金属熔化得越快
D．炉中金属的电阻率越大，金属熔化得越快
3．如图所示，把一个闭合线圈放在蹄形磁体的两磁极之间，蹄形磁体和闭合线圈都可以绕OO′轴转动。当蹄形磁体从图示位置开始逆时针转动时，线圈仅在安培力作用下也开始转动，则：（ ）
A．线圈顺时针转动，线圈转速小于磁体转速
B．线圈逆时针转动，线圈转速等于磁体转速
C．线圈在转动过程中有感应电流
D．线圈克服安培力做功动能增加
4．以下四图都与电磁感应有关，下列说法正确的是（ ）
A．真空冶炼炉能在真空环境下，使炉内的金属产生涡流，从而炼化金属
B．当蹄形磁体顺时针转动时，铝框将朝相反方向转动
C．金属探测器通过使用恒定电流的长柄线圈来探测地下是否有金属
D．磁电式仪表，把线圈绕在铝框骨架上，目的是起到电磁驱动的作用
5．图为士兵用探雷器进行扫雷，该探雷器利用涡流工作。下列说法正确的是（ ）
A．探雷器使用直流电工作
B．涡流是在探雷器的线圈中产生的
C．探雷器静止在地雷上方时，将无法报警
D．该探雷器探测网状金属物品时，灵敏度会降低
6．金属探测器已经广泛应用于安检场所，关于金属探测器的论述正确的是( )
A．金属探测器可用于食品生产，防止细小的砂石颗粒混入食品中
B．金属探测器探测地雷时，探测器的线圈中产生涡流
C．金属探测器探测金属时，被测金属中感应出涡流
D．探测过程中金属探测器与被测物体相对静止与相对运动探测效果相同
7．工业上探测物件表面层内部是否存在缺陷的涡流探伤技术原理图如图所示，其原理是将线圈中通入电流，使被测物件内产生涡流，借助探测线圈内电流变化测定涡流的改变，从而获得被测物件内部是否断裂及位置的信息，关于以上应用实例理解正确的是（ ）
A．线圈所连接的电源可以是直流电源
B．线圈所连接的电源应该是交流电源
C．能被探测的物件可以是非导电材料
D．工业涡流探伤技术运用了自感原理
8．如图甲所示是新型的高效节能厨具——电磁炉，又名电磁灶，是现代厨房革命的产物。电磁炉是利用电磁感应加热原理制成的电气烹饪器具，如图乙所示是电磁炉的工作示意图，它无需明火或传导式加热而让热直接在锅底产生，因此热效率得到了极大的提高。下列关于电磁炉的说法正确的是（ ）
A．提高励磁线圈中电流变化的频率，可提高电磁炉的加热效果
B．炊具中的涡流是由励磁线圈中的恒定电流的磁场产生的
C．利用陶瓷材料制成的炊具可以在电磁炉上正常加热
D．电磁炉工作时，炉面板中将产生强大的涡流
9．有一种手持金属探测器实物及其结构原理图可简化为图所示。探测器运用的是电磁感应原理，发射线圈（外环）可以产生垂直于线圈平面且大小和方向均变化的磁场；内环线圈是接收线圈，用来收集被查金属物发出的磁场（接收线圈能完全屏蔽发射线圈产生的磁场）。随着发射线圈产生的磁场方向反复变化，它会与所遇的金属物发生作用，导致金属物自身也会产生微弱的磁场，来自金属物的磁场进入内环线圈被接收到后，检测器会发出报警声。若发射线圈产生向下且增强的磁场，则下列说法中正确的是（ ）
A．金属物产生的感应磁场的方向竖直向下
B．金属物中的涡流从上往下看是沿顺时针方向
C．金属物发出的磁场穿过接收线圈时，接收线圈会产生微弱的电流，此类探测器相应的元件就是依据这一电流进行报警的
D．如果金属物中某时刻发出向上的磁场，那么接收线圈中的感应电流方向从上往下看是沿逆时针方向
10．健身车的磁控阻力原理如图所示，在铜质飞轮的外侧有一些磁铁（与飞轮不接触），人在健身时带动飞轮转动，磁铁会对飞轮产生阻碍，拉动控制拉杆可以改变磁铁与飞轮间的距离。则（ ）
A．整个飞轮用绝缘材料替换，效果相同
B．飞轮受到阻力大小与其材料电阻率有关
C．飞轮转速一定时，磁铁越靠近飞轮，其受到的阻力越小
D．磁铁与飞轮间距离不变时，飞轮转速越大，其受到阻力越小
11．下列关于教材中四幅插图的说法，正确的是（ ）
A．图甲中，摇动手柄使得蹄形磁铁转动，则铝框会同向转动，且和磁铁转得一样快
B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈中会产生大量热量，从而冶炼金属
C．图丙中，当人对着话筒讲话时线圈中会产生强弱变化的电流，这利用了电磁感应原理
D．图丁是毫安表的表头，运输时要把正、负接线柱用导线连在一起，这是为了保护电表指针，利用了电磁驱动原理

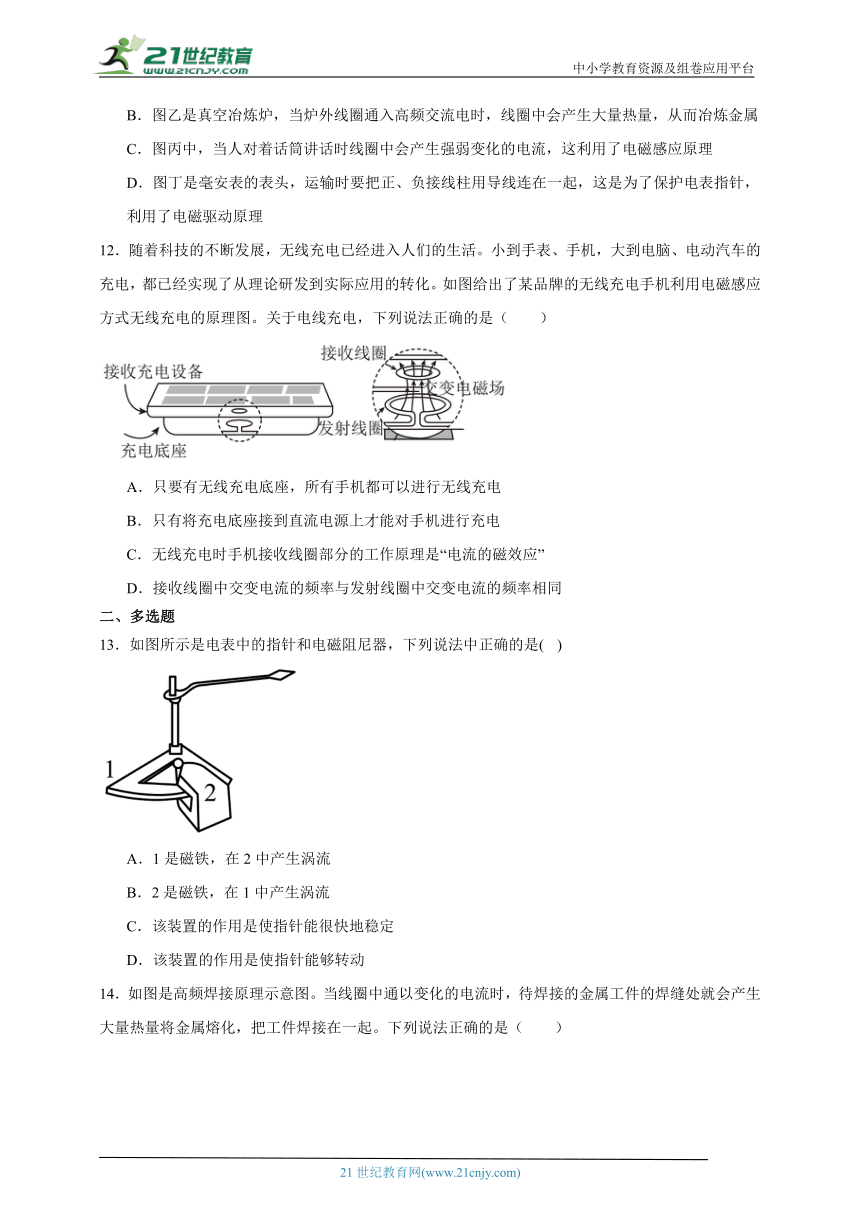

12．随着科技的不断发展，无线充电已经进入人们的生活。小到手表、手机，大到电脑、电动汽车的充电，都已经实现了从理论研发到实际应用的转化。如图给出了某品牌的无线充电手机利用电磁感应方式无线充电的原理图。关于电线充电，下列说法正确的是（ ）
A．只要有无线充电底座，所有手机都可以进行无线充电
B．只有将充电底座接到直流电源上才能对手机进行充电
C．无线充电时手机接收线圈部分的工作原理是“电流的磁效应”
D．接收线圈中交变电流的频率与发射线圈中交变电流的频率相同
二、多选题
13．如图所示是电表中的指针和电磁阻尼器，下列说法中正确的是( )
A．1是磁铁，在2中产生涡流
B．2是磁铁，在1中产生涡流
C．该装置的作用是使指针能很快地稳定
D．该装置的作用是使指针能够转动
14．如图是高频焊接原理示意图。当线圈中通以变化的电流时，待焊接的金属工件的焊缝处就会产生大量热量将金属熔化，把工件焊接在一起。下列说法正确的是（ ）
A．电源的频率越高，工件中的感应电流越大
B．电源的频率越低，焊缝处的温度升高得越快
C．焊缝处产生大量的热量是因为焊缝处的电流大
D．焊缝处产生大量的热量是因为焊缝处的电阻大
三、解答题
15．如图所示，B增强时，就会在空间激发一个感生电场E，如果E处空间存在闭合导体，导体中的自由电荷就会在电场力的作用下定向移动，而产生感应电流。
（1）感生电场的方向与感应电流的方向有什么关系？如何判断感生电场的方向？
（2）上述情况下，哪种作用扮演了非静电力的角色？
参考答案
1．B
锅体中的涡流是由变化的磁场产生的，所加的电流是交流，不是直流故A错误．根据电磁炉的工作原理可知，电磁炉通电线圈加交流电后，在锅底产生涡流，进而发热工作，故B正确；在锅和电磁炉中间放一纸板，不会影响电磁炉的加热作用故C错误．金属锅自身产生无数小涡流而直接加热于锅的，陶瓷锅或耐热玻璃锅属于绝缘材料，里面不会产生涡流故D错误；故选B．
电磁炉又被称为电磁灶，其原理是磁场感应涡流加热，即利用交变电流通过线圈产生交变磁场，从而使金属锅自身产生无数小涡流而直接加热于锅内的食物．
2．C
A．依据产生涡流的条件，线圈中应通入变化的电流，该电流产生变化的磁场，才会在金属中产生涡流从而使金属熔化，故A错误；
BCD．根据法拉第电磁感应定律可知，电流变化越快、金属的电阻率越小，在金属中产生的感应电流就越大，冶炼炉热功率越大，金属熔化得就越快，故C正确，BD错误。
故选C。
3．C
ABC．转动磁铁时，导致线圈的磁通量增加，从而产生感应电流，出现安培力，导致线圈转动，根据楞次定律可知，为阻碍磁通量增加，则导致线圈与磁铁转动方向相同，但快慢不一，转速比磁铁小；故AB错误，C正确；
D．线圈的转动是因为安培力对线圈做功，使线圈动能增加，故D错误。
故选C。
4．A
A．真空冶炼炉能在真空环境下，利用电磁感应现象，使炉内的金属产生涡流，从而炼化金属，故A正确；
B．根据电磁驱动原理，当蹄形磁体顺时针转动时，铝框将朝相同方向转动，故B错误；
C．金属探测器通过使用交变电流的长柄线圈来探测地下是否有金属，故C错误；
D．磁电式仪表，把线圈绕在铝框骨架上，铝框中产生感应电流，使线框尽快停止摆动，起到电磁阻尼的作用，故D错误。
故选A。
5．D
AB．探雷器利用了电磁感应原理，即必须使用交流电工作。探雷器产生的变化的磁场在金属物品内部产生涡流，涡流又会产生磁场，反过来影响原来的磁场，引发探雷器发出信号。故AB错误；
C．探雷器静止在地雷上方时，因为探雷器产生变化的磁场，所以地雷中也能产生涡流，从而引发探雷器报警，故C错误；
D．如果该探雷器探测网状金属物品时，涡流现象会减弱，则灵敏度会降低，故D正确。
故选D。
6．C
A．金属探测器只能探测金属，不能用于食品生产，防止细小的砂石颗粒混入食品中；故A错误；
BC．金属探测器探测金属时，被测金属中感应出涡流，故B错误，C正确；
D．探测过程中金属探测器应与被测物体相对运动，相对静止时无法得出探测效果，故D错误．
故选C.
本题考查涡流的工作原理，要注意明确只有金属物体相对探测器运动时才能产生涡流，要能联系物理知识来解决实际问题．
7．B
AB．为产生涡流，线圈所连接的电源必须是交流电源，选项A错误，B正确；
C．能被探测的物件必须是导电材料，否则不会产生涡流，选项C错误；
D．工业涡流探伤技术其原理是用电流线圈使物件内产生涡电流，借助探测线圈测定涡电流的改变技术，不是自感原理，选项D错误。
故选B。
8．A
A．提高励磁线圈中电流变化的频率，可以提高产生交变磁场变化的频率，从而提高穿过炊具底面磁通量的变化率，进而增大涡流，提高电磁炉的加热效果，故A正确；
B．炊具中的涡流是由励磁线圈中的交变电流的磁场产生的，故B错误；
C．陶瓷是绝缘体，无法形成涡流，所以利用陶瓷材料制成的炊具无法在电磁炉上正常加热，故C错误；
D．电磁炉工作时，炊具底面将产生强大的涡流，故D错误。
故选A。
9．C
A．由题知探测器发射线圈发出的磁场竖直向下且增强，根据楞次定律可确定金属物中感应电流产生的磁场方向应竖直向上，用安培定则可判断金属物中的感应电流的方向，从上往下看是沿逆时针方向，故AB错误；
C．金属物发出的磁场穿过接收线圈时，会引起接收线圈产生微弱的电流，使探测器报警，故C正确；
D．如果金属中发出向上逐渐增加的磁场，根据楞次定律及安培定则可判断接收线圈感应电流从上向下看为顺时针方向，故D错误。
故选C。
10．B
飞轮在磁场中切割磁感线的运动，所以会产生电源电动势和感应电流，因此不能用绝缘材料替换，如果用绝缘材料替换，是没有效果的，A错误；
飞轮受到阻力主要来源于磁体对它的安培力，安培力大小于电阻率有关，B正确；
飞轮转速一定时，磁铁越靠近飞轮，磁感应越强，飞轮上感应电流越大，飞轮受到的阻力越大，C错误；
磁铁与飞轮间距离不变时，飞轮转速越大，则飞轮上产生的感应电动势，感应电流越大，飞轮受到的阻力越大，D错误．
故选B。
11．C
A．由电磁驱动原理，图甲中，摇动手柄使得蹄形磁铁转动，则铝框会同向转动，且比磁铁转的慢，即同向异步，A错误；
B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，在铁块中会产生涡流，铁块中就会产生大量热量，从而冶炼金属，B错误；
C．图丙中，当人对着话筒讲话时线圈会做受迫振动，线圈在磁场中运动，线圈中会产生强弱变化的电流，这利用了电磁感应原理，C正确；
D．图丁是毫安表的表头，运输时要把正、负接线柱用导线连在一起，这是为了保护电表指针，利用了电磁阻尼原理，D错误。
故选C。
12．D
A．由题意可知无线充电利用的是互感现象，发生互感时，二个线圈中的交流电的频率应该相同，只有无线充电底座，但是手机内部的线圈与底座上的线圈的频率不同就不能进行充电，选项A错误，D正确；
C．无线充电的原理，其实就是电磁感应现象，而不是电流的磁效应，选项C错误；
B．发生电磁感应的条件是电流要发生变化，故不能接到直流电源上，选项B错误。
故选D。
13．BC
该装置为电磁阻尼，2是磁铁，1为闭合线框，当1切割磁感线在1中产生涡流，将动能转化成内能，从而使1很快的稳定，故BC正确，AD错误．
故选BC。
14．AD
AB．根据法拉第电磁感应定律，电源的频率越高，感应电动势越大，工件中的感应电流越大，焊缝处的温度升高得越快，A正确，B错误；
CD．根据电阻定律，焊缝处产生大量的热量是因为焊缝处接触面积小，电阻大，C错误，D正确。
故选AD。
15．（1）见解析；（2）感生电场对自由电荷的作用
（1）感应电流的方向与正电荷定向移动的方向相同，感生电场的方向与正电荷受力的方向相同，因此，感生电场的方向与感应电流的方向相同，感生电场的方向可以用楞次定律来判定。
（2）感生电场对自由电荷的作用。
