中小学教育资源及组卷应用平台

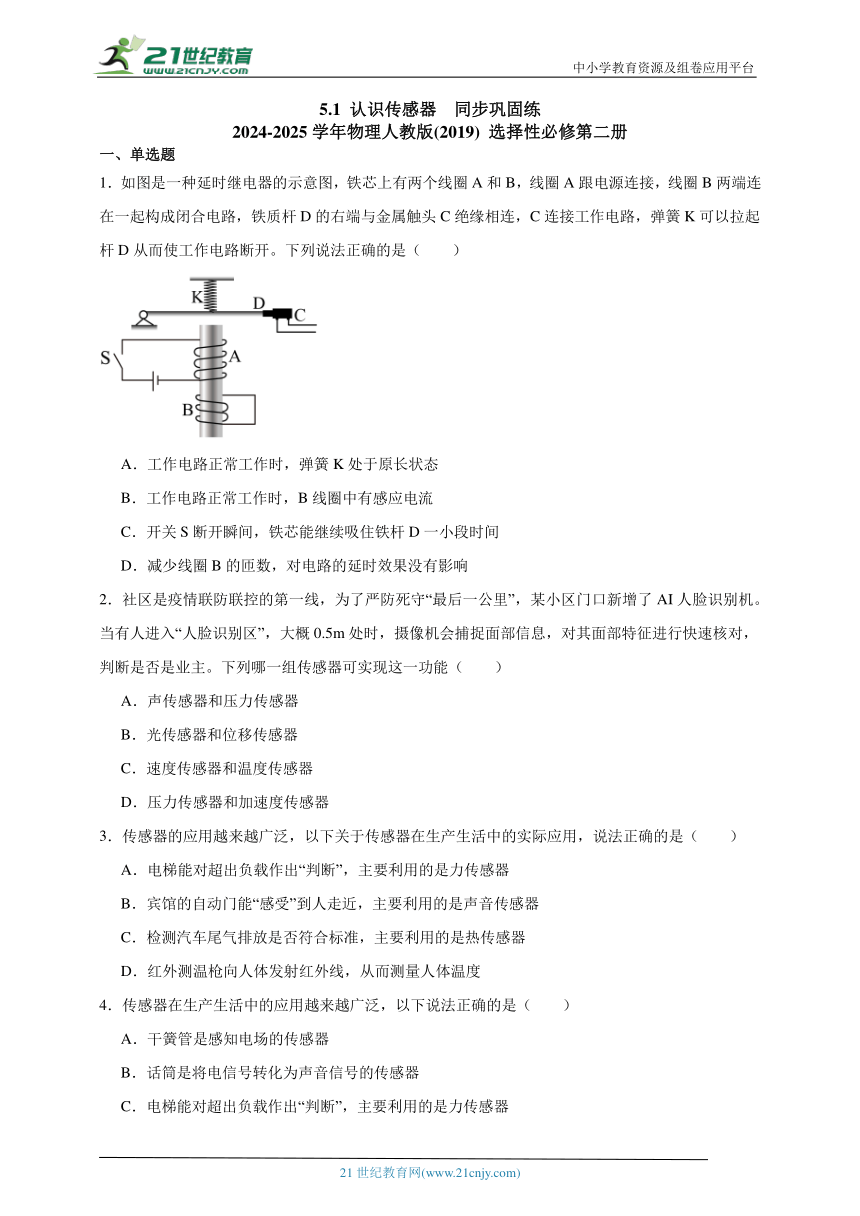

5.1 认识传感器 同步巩固练
2024-2025学年物理人教版(2019) 选择性必修第二册
一、单选题
1.如图是一种延时继电器的示意图,铁芯上有两个线圈A和B,线圈A跟电源连接,线圈B两端连在一起构成闭合电路,铁质杆D的右端与金属触头C绝缘相连,C连接工作电路,弹簧K可以拉起杆D从而使工作电路断开。下列说法正确的是(  )
A.工作电路正常工作时,弹簧K处于原长状态
B.工作电路正常工作时,B线圈中有感应电流
C.开关S断开瞬间,铁芯能继续吸住铁杆D一小段时间
D.减少线圈B的匝数,对电路的延时效果没有影响
2.社区是疫情联防联控的第一线,为了严防死守“最后一公里”,某小区门口新增了AI人脸识别机。当有人进入“人脸识别区”,大概0.5m处时,摄像机会捕捉面部信息,对其面部特征进行快速核对,判断是否是业主。下列哪一组传感器可实现这一功能(  )
A.声传感器和压力传感器
B.光传感器和位移传感器
C.速度传感器和温度传感器
D.压力传感器和加速度传感器
3.传感器的应用越来越广泛,以下关于传感器在生产生活中的实际应用,说法正确的是(  )
A.电梯能对超出负载作出“判断”,主要利用的是力传感器
B.宾馆的自动门能“感受”到人走近,主要利用的是声音传感器
C.检测汽车尾气排放是否符合标准,主要利用的是热传感器
D.红外测温枪向人体发射红外线,从而测量人体温度
4.传感器在生产生活中的应用越来越广泛,以下说法正确的是(  )
A.干簧管是感知电场的传感器
B.话筒是将电信号转化为声音信号的传感器
C.电梯能对超出负载作出“判断”,主要利用的是力传感器
D.检测汽车尾气排放是否符合标准,主要利用的是热传感器
5.关于传感器工作的一般流程,以下选项中正确的是(  )
A.非电学量→敏感元件→转换电路→电学量→转换元件
B.电学量→敏感元件→转换电路→转换元件→非电学量
C.非电学量→敏感元件→转换元件→转换电路→电学量
D.非电学量→转换电路→转换元件→敏感元件→电学量
6.如图中关于传感器的应用,下列说法正确的是( )
A.干簧管是通过电流受到的安培力来控制电路的通断
B.火灾报警器利用的是光的散射原理来影响电阻变化
C.红外测温仪向人体发射红外线,从而测量人体温度
D.当被测物体向左移动时,电容式位移传感器的电容减小
7.传感器广泛应用在机器人、无人驾驶、智能制造等方面,以下关于传感器元件的说法正确的是( )
A.光敏电阻能把光照强度这个光学量转换为电阻这个电学量,其阻值随着光照强度的增大而增大
B.金属热电阻和热敏电阻都能把温度这个热学量转换为电阻这个电学量,它们的阻值都会随着温度的升高而增大
C.电阻应变片能把物体形变这个力学量转换为电阻这个电学量,物体表面拉伸时,贴在其表面的应变片阻值变大
D.电容式位移传感器能把物体位移这个力学量转换为电阻这个电学量
8.动车上装有烟雾报警装置,其原理如图所示,M为烟雾传感器,其阻值随着烟雾浓度的改变而变化,N为定值电阻,滑动变阻器的滑片P已调整至合适位置,电源电动势和内阻恒定不变。车厢内有人抽烟时,烟雾浓度增大,导致N两端的电压增大,装置发出警报。下列说法正确的是(  )
A.烟雾浓度增大时,的阻值增大
B.滑片P向左移动可以提高报警灵敏度
C.烟雾浓度增大时,通过滑动变阻器的电流增大
D.烟雾浓度增大时,滑动变阻器消耗的功率增大
9.据统计交通事故逐年增加,造成交通事故的一个主要原因就是酒后驾驶,“严查酒驾”成为全国交通部门的一项重要任务。酒精测试仪是用于现场检测机动车驾驶人员是否酗酒的一种仪器,它的主要元件是由二氧化锡半导体制成的酒精气体传感器,该传感器的电阻随酒精气体浓度的变化而变化。在如图所示的电路中,不同的酒精气体浓度对应着传感器的不同电阻,这样,显示仪表的指针就与酒精气体浓度有了对应关系。如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度c成正比,则以下说法正确的是(  )
A.U越大,表示c越小
B.U越大,表示c越大
C.检测到驾驶员喝了酒时,U的示数变小
D.U越大,表示检测到驾驶员喝酒越少
10.唱卡拉OK用的话筒,内有传感器,其中有一种是动圈式的,它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈,线圈处于永磁体的磁场中,当声波使膜片前后振动时,就将声音信号转变为电信号,下列说法正确的是(  )
A.该传感器是根据电流的磁效应工作的
B.该传感器是根据电磁感应原理工作的
C.该传感器的敏感元件是线圈
D.该传感器的转换元件是永磁体
二、多选题

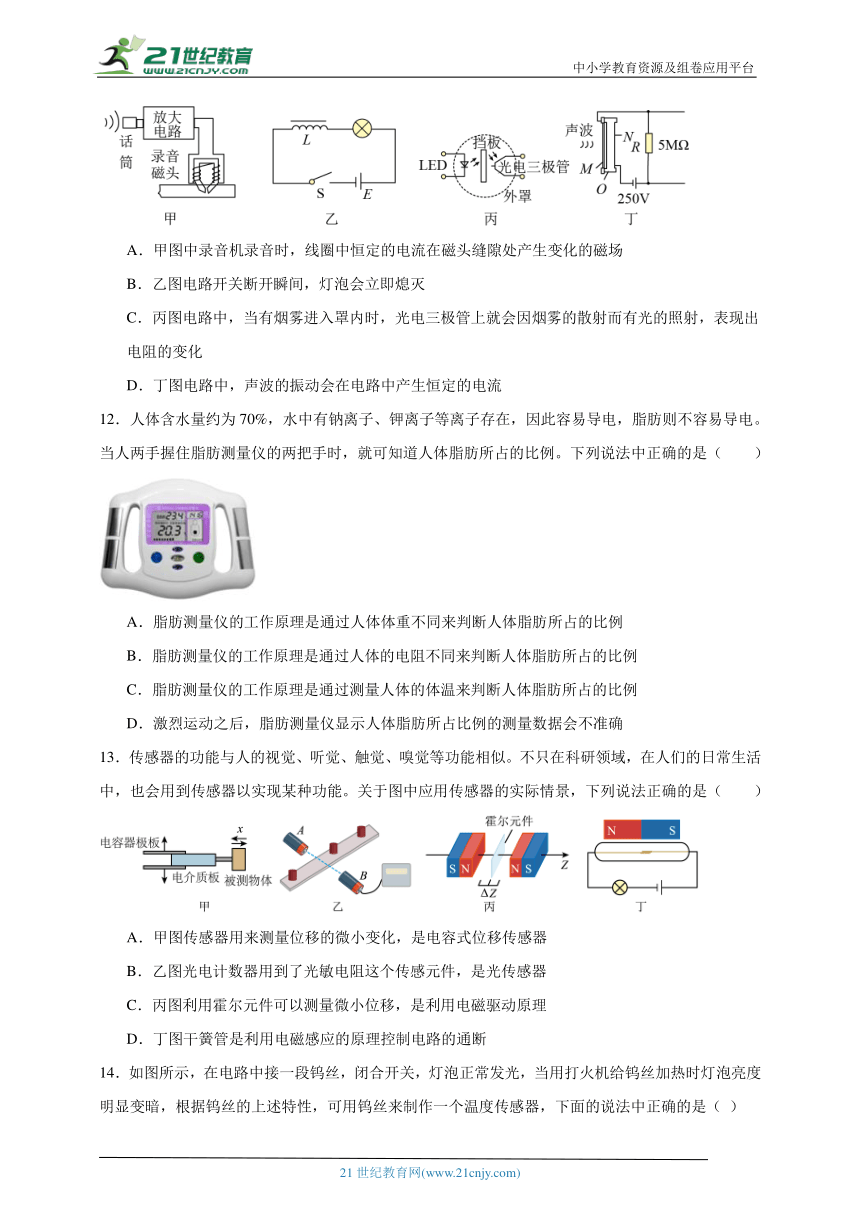

11.如图甲是录音机的录音电路原理图,乙是研究自感现象的实验电路图,丙是光电传感的火灾报警器的部分电路图,丁是电容式话筒的电路原理图,下列说法正确的是(  )

A.甲图中录音机录音时,线圈中恒定的电流在磁头缝隙处产生变化的磁场
B.乙图电路开关断开瞬间,灯泡会立即熄灭
C.丙图电路中,当有烟雾进入罩内时,光电三极管上就会因烟雾的散射而有光的照射,表现出电阻的变化
D.丁图电路中,声波的振动会在电路中产生恒定的电流
12.人体含水量约为70%,水中有钠离子、钾离子等离子存在,因此容易导电,脂肪则不容易导电。当人两手握住脂肪测量仪的两把手时,就可知道人体脂肪所占的比例。下列说法中正确的是(  )
A.脂肪测量仪的工作原理是通过人体体重不同来判断人体脂肪所占的比例
B.脂肪测量仪的工作原理是通过人体的电阻不同来判断人体脂肪所占的比例
C.脂肪测量仪的工作原理是通过测量人体的体温来判断人体脂肪所占的比例
D.激烈运动之后,脂肪测量仪显示人体脂肪所占比例的测量数据会不准确
13.传感器的功能与人的视觉、听觉、触觉、嗅觉等功能相似。不只在科研领域,在人们的日常生活中,也会用到传感器以实现某种功能。关于图中应用传感器的实际情景,下列说法正确的是(  )

A.甲图传感器用来测量位移的微小变化,是电容式位移传感器
B.乙图光电计数器用到了光敏电阻这个传感元件,是光传感器
C.丙图利用霍尔元件可以测量微小位移,是利用电磁驱动原理
D.丁图干簧管是利用电磁感应的原理控制电路的通断

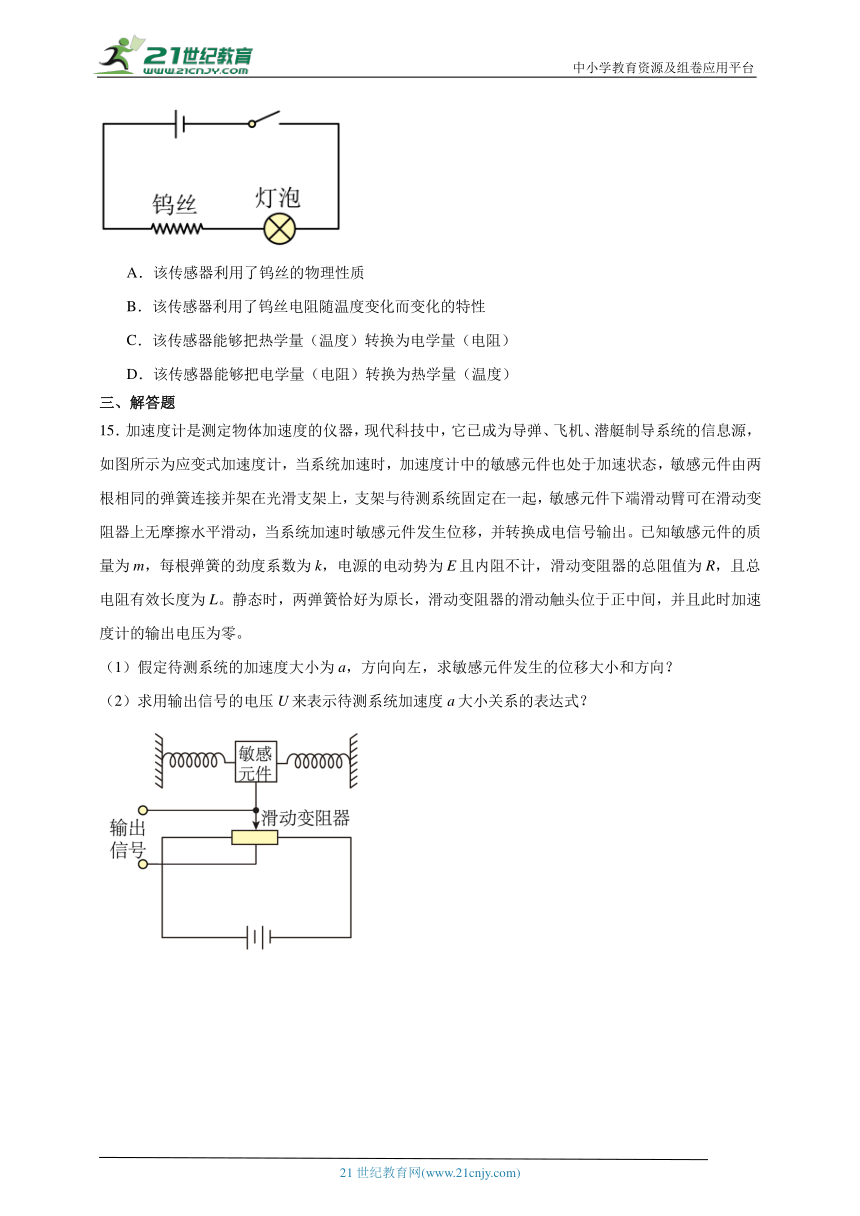

14.如图所示,在电路中接一段钨丝,闭合开关,灯泡正常发光,当用打火机给钨丝加热时灯泡亮度明显变暗,根据钨丝的上述特性,可用钨丝来制作一个温度传感器,下面的说法中正确的是( )
A.该传感器利用了钨丝的物理性质
B.该传感器利用了钨丝电阻随温度变化而变化的特性
C.该传感器能够把热学量(温度)转换为电学量(电阻)
D.该传感器能够把电学量(电阻)转换为热学量(温度)
三、解答题
15.加速度计是测定物体加速度的仪器,现代科技中,它已成为导弹、飞机、潜艇制导系统的信息源,如图所示为应变式加速度计,当系统加速时,加速度计中的敏感元件也处于加速状态,敏感元件由两根相同的弹簧连接并架在光滑支架上,支架与待测系统固定在一起,敏感元件下端滑动臂可在滑动变阻器上无摩擦水平滑动,当系统加速时敏感元件发生位移,并转换成电信号输出。已知敏感元件的质量为m,每根弹簧的劲度系数为k,电源的电动势为E且内阻不计,滑动变阻器的总阻值为R,且总电阻有效长度为L。静态时,两弹簧恰好为原长,滑动变阻器的滑动触头位于正中间,并且此时加速度计的输出电压为零。
(1)假定待测系统的加速度大小为a,方向向左,求敏感元件发生的位移大小和方向?
(2)求用输出信号的电压U来表示待测系统加速度a大小关系的表达式?
参考答案
1.C
AB.工作电路正常工作时,金属触头C将工作电路连通,此时弹簧K处于拉伸状态,此时由于线圈A的电流不变,穿过线圈A的磁通量不变,则线圈B中的磁通量不变,B线圈中没有感应电流,选项AB错误;
C.开关S断开瞬间,线圈A中电流减小,则穿过线圈B的磁通量减小,从而在线圈B中产生感应电流,使铁芯的磁性逐渐减弱,从而铁芯能继续吸住铁杆D一小段时间,起到延时的作用,选项C正确;
D.减少线圈B的匝数,则当开关S断开的瞬时,B中产生的感应电流会减小,铁芯的磁性减弱,则对电路的延时效果有影响,选项D错误。
故选C。
2.B
根据题意,进行人面识别需要使用光传感器和位移传感器。
故选B。
3.A
A.通过压力传感器,可以使电梯判断是否超出负载,即电梯能对超出负载作出“判断”,主要利用的是力传感器,A正确;
B.人宾馆的自动门能“感受”到人走近,是因为安装了红外线传感器,从而能感知红外线,导致门被打开,B错误;
C.检测汽车尾气排放是否符合标准,主要利用的是气体传感器,C错误;
D.红外测温枪是通过接受人体向外辐射的红外线,从而测量人体温度,D错误。
故选A。
4.C
A.干簧管是一种能够感知磁场的传感器,能够把磁信号转变为电路的通断,故A错误;
B.话筒是一种声传感器,即将声音信号转化为电信号的传感器,故B错误;
C.通过压力传感器,可以使电梯判断是否超出负载,即电梯能对超出负载作出“判断”,主要利用的是力传感器,故C正确;
D.检测汽车尾气排放是否符合标准,主要利用的是气体传感器,故D错误。
故选C。
5.C
传感器工作的一般流程为:非电学量被敏感元件感知,然后通过转换元件转换成电信号,再通过转换电路将此信号转换成易于传输或测量的电学量。
故选C。
6.B
A.干簧管是利用磁极间的相互作用来控制电路的通断,故A错误;
B.火灾报警器是利用烟雾对光的散射或反射影响电阻变化的,故B正确;
C.红外测温枪是接受人体向外发射红外线的强弱,从而测量人体温度,故C错误;
D.当被测物体向左移动时,两极板之间介电常数变大,根据,可知电容变大,故D错误。
故选B。
7.C
A.光敏电阻能把光照强度这个光学量转换为电阻这个电学量,其阻值随着光照强度的增大而减小,选项A错误;
B.金属热电阻和热敏电阻都能把温度这个热学量转换为电阻这个电学量,它们的阻值会随着温度的升高而升高或降低,选项B错误;
C.电阻应变片能把物体形变这个力学量转换为电阻这个电学量,物体表面拉伸时,应变片阻值变大,选项C正确;
D.电容式位移传感器能把物体位移这个力学量转换为电容这个电学量,选项D错误。
故选C。
8.B
A.由烟雾浓度增大,导致N两端的电压增大,可判断的阻值减小了,A错误;
B.滑片P向左移动,滑动变阻器接入电路的阻值增大,并联部分电阻更接近烟雾传感器的电阻,随着烟雾浓度的增大,的阻值的变化导致并联部分电阻的改变更加明显,从而N两端的电压变化更加灵敏,故该措施能提高报警灵敏度,B正确;
CD.烟雾浓度增大时,的阻值减小了,并联部分电路分压减小,通过滑动变阻器的电流减小,消耗的功率也减小,CD错误。
故选B。
9.B
AB.图中酒精传感器与R、R0串联,电压表测R0两端的电压,U越大,说明电路中电流越大,酒精传感器的电阻减小,由题意可知:酒精气体传感器电阻的倒数与酒精气体的浓度c成正比,可知,c越大,故A错误,B正确;
C.检测到驾驶员喝了酒时,c增大,减小,电路中总电阻减小,电路中电流增大,则U的示数增大,故C错误;
D.由上分析可知,U越大,c增大,表示检测到驾驶员喝酒越多。故D错误。
故选B。
10.B
该传感器是根据电磁感应原理工作的,敏感元件是膜片,转换元件是线圈。
故选B。
11.BC
A.甲图中录音机录音时,线圈中变化的电流在磁头缝隙处产生变化的磁场,故A项错误;
B.乙图电路开关断开瞬间,虽然L中产生自感电动势,但是不能构成通路,所以灯泡会立即熄灭,故B项正确;
C.光电三极管是一种晶体管,有三个电极,当光照强度变化时,电极之间的电阻也会变化,因此丙图电路中,当有烟雾进入罩内时,光电三极管上就会因烟雾的散射而有光的照射,变现出电阻的变化,故C项正确;
D.丁图电路中,声波的振动会在电路中产生变化的电流,故D项错误。
故选BC。
12.BD
ABC.利用脂肪几乎不含水分,其导电性和其他成分不同,可以用测量人体电阻的办法来计算体脂肪率,故AC错误,B正确;
D.激烈运动之后,人体内含水量和钠、钾等无机盐会有一部分流失,人体脂肪所占比例会发生变化,即人体的电阻大小变化,所以测量数据会不准确,故D正确。
故选BD。
13.AB
A.甲图中,当被测物体在左、右方向发生位移时,电介质板随之在电容器两极板之间移动。如果测出了电容的变化,就能知道物体位置的变化,所以甲图传感器是位移传感器,故A正确;
B.乙图中 A是发光仪器,B是接收光信号的仪器,B中的主要元件是由光敏电阻组成的光电传感器。当传送带上没有物品挡住由A射向B的光信号时,光敏电阻的阻值较小,供给信号处理系统的电压变低;当传送带上有物品挡住由A射向B的光信号时,光敏电阻的阻值变大,供给信号处理系统的电压变高。这种高低交替变化的信号经过处理,就会转化为相应的数字,实自动计数的功能,故B正确;
C.丙图中,在两块磁感应强度相同、同极相对的放置的磁体缝隙中放入霍尔元件,当霍尔元件处于中间位置时,磁感应强度B为0,霍尔电压为0,可将该点作为位移的零点。当霍尔元件沿着轴正、负方向移动时,则有霍尔电压输出,且电压大小与位移大小成正比,从而能够实现微小位移的测量,未利用电磁驱动原理,故C错误;
D.丁图干簧管是利用磁场的有无控制电路的通断,故D错误。
故选AB。
14.ABC
试题分析:金属导体的电阻随温度的升高而增大,温度的变化导致电阻值的变化,所以该传感器能够把热学量温度转换为电学量电阻.
解:由题目中的实验现象可知,钨丝的电阻随温度的升高而增大,随温度的降低而减小,利用了钨丝的物理性质;从而可以制成温度传感器,传感器能够把温度这个热学量转换为电阻这个电学量.故A、B、C正确,D错误.
故选ABC.
本题考查的知识点是传感器,但是不同的传感器有不同的具体应用,要牢记常用传感器的工作原理、特性及在实践中的应用要在平时学习中不断积累.
15.(1) ,方向向右;(2)
(1)加速时由牛顿第二定律求得形变量;
(2)设系统向左加速时滑片右移x,由牛顿第二定律得到加速的表达式,联立方程就可以得到加速度与电压的关系式.
(1)由牛顿第二定律可知
2kx=ma

方向向右;
(2)设加速度为a时,滑动变阻器的滑片距中间的距离为x,则敏感元件的输出电压为
再设系统向左加速时滑片右移x,则敏感元件的动力学方程为
2kx=ma
联立可得
