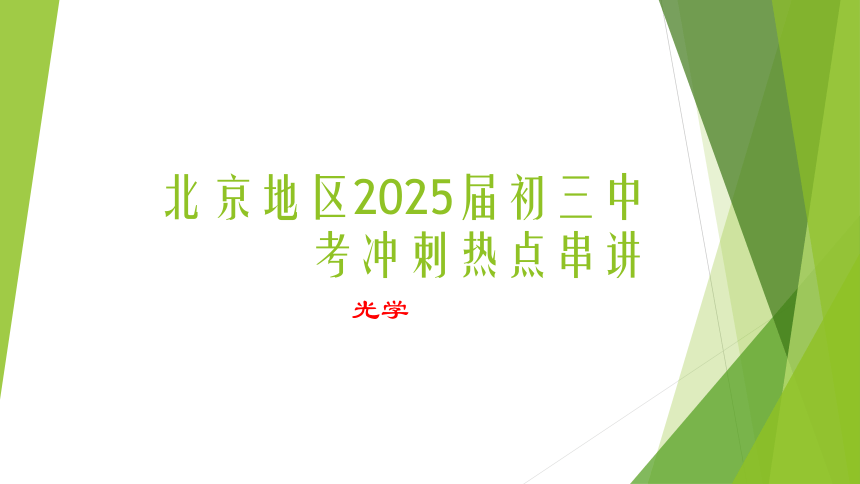

北京地区2025届初三中考冲刺热点串讲
光学

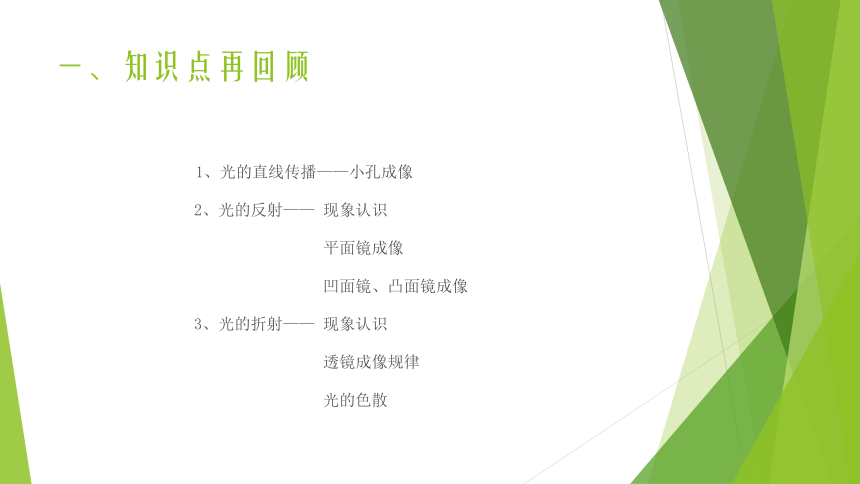

一、知识点再回顾
1、光的直线传播——小孔成像
2、光的反射—— 现象认识
平面镜成像
凹面镜、凸面镜成像
3、光的折射—— 现象认识
透镜成像规律
光的色散

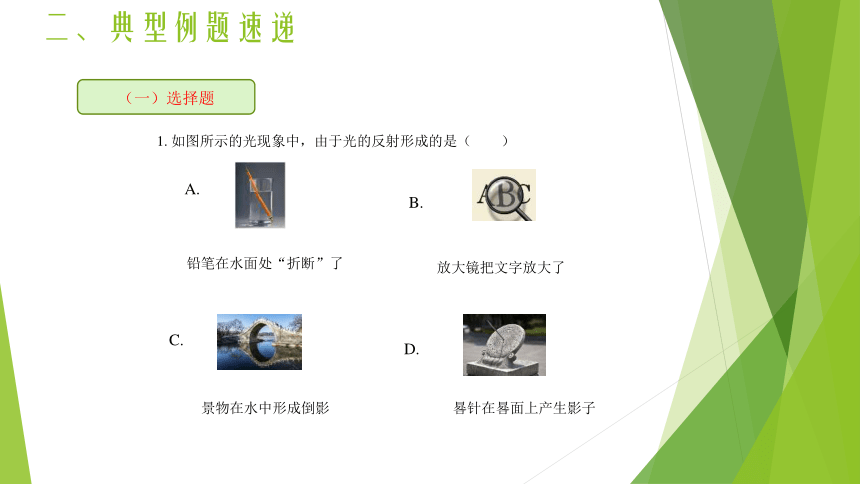

1. 如图所示的光现象中，由于光的反射形成的是（　　）
铅笔在水面处“折断”了
放大镜把文字放大了
景物在水中形成倒影
晷针在晷面上产生影子
D.
C.
B.
A.
二、典型例题速递
（一）选择题

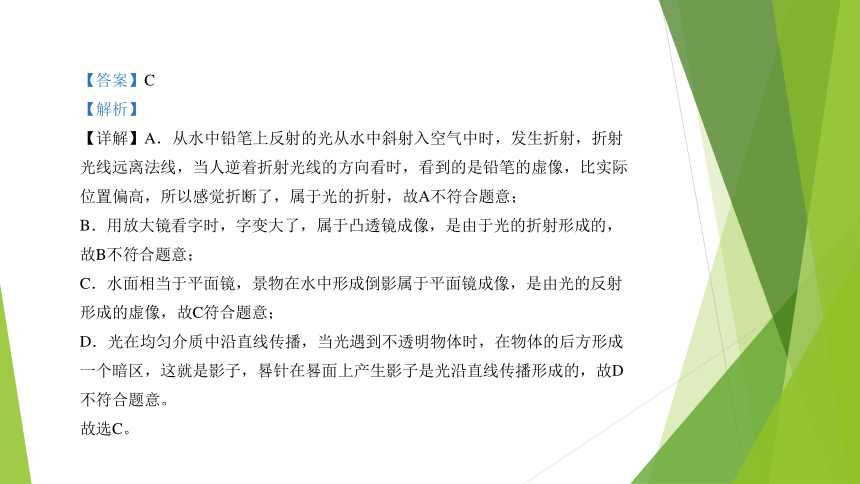

【答案】C
【解析】
【详解】A．从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，属于光的折射，故A不符合题意；
B．用放大镜看字时，字变大了，属于凸透镜成像，是由于光的折射形成的，故B不符合题意；
C．水面相当于平面镜，景物在水中形成倒影属于平面镜成像，是由光的反射形成的虚像，故C符合题意；
D．光在均匀介质中沿直线传播，当光遇到不透明物体时，在物体的后方形成一个暗区，这就是影子，晷针在晷面上产生影子是光沿直线传播形成的，故D不符合题意。
故选C。

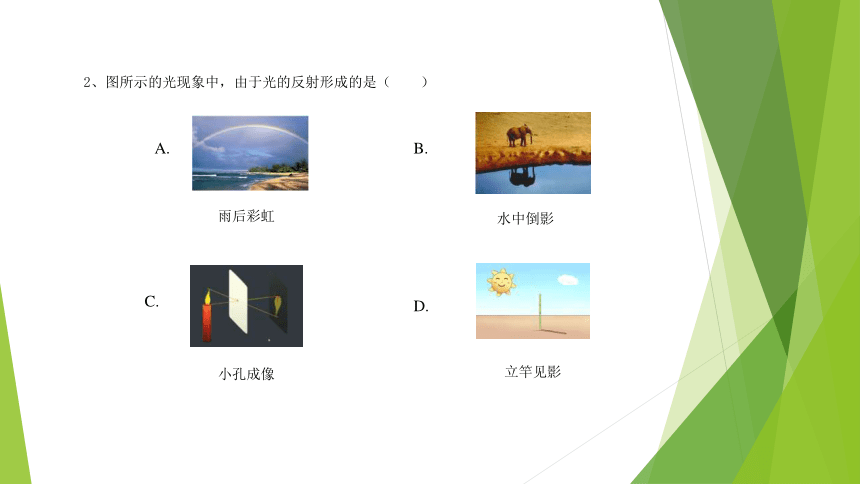

2、图所示的光现象中，由于光的反射形成的是（　　）
雨后彩虹
水中倒影
小孔成像
立竿见影
A.
B.
C.
D.

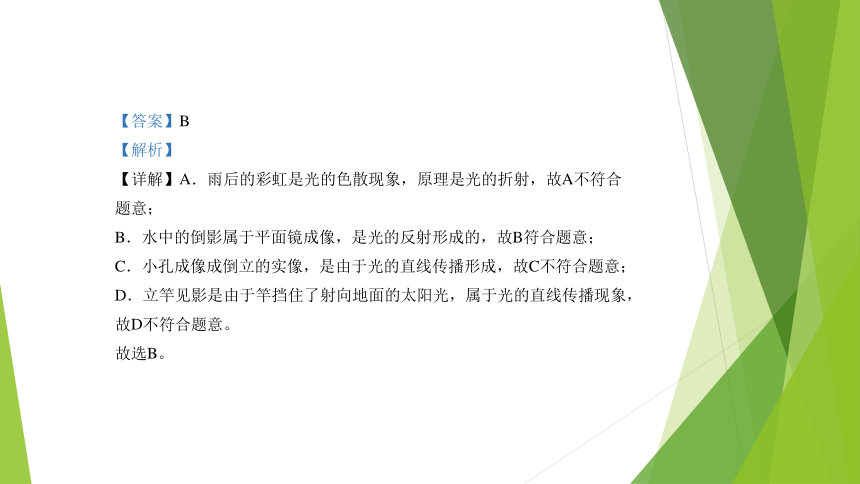

【答案】B
【解析】
【详解】A．雨后的彩虹是光的色散现象，原理是光的折射，故A不符合题意；
B．水中的倒影属于平面镜成像，是光的反射形成的，故B符合题意；
C．小孔成像成倒立的实像，是由于光的直线传播形成，故C不符合题意；
D．立竿见影是由于竿挡住了射向地面的太阳光，属于光的直线传播现象，故D不符合题意。
故选B。
3、如图所示的光现象中，由于光的折射形成的是（　　）
手在墙上形成的“影子”
国家大剧院在水中的“倒影”
C.
花在透镜下的“放大像”
月亮在水中的“像”
A.
B.
D.

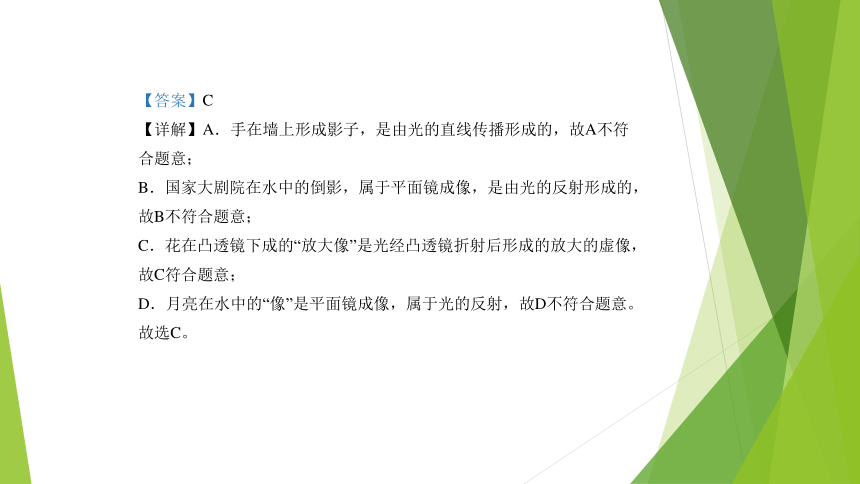

【答案】C
【详解】A．手在墙上形成影子，是由光的直线传播形成的，故A不符合题意；
B．国家大剧院在水中的倒影，属于平面镜成像，是由光的反射形成的，故B不符合题意；
C．花在凸透镜下成的“放大像”是光经凸透镜折射后形成的放大的虚像，故C符合题意；
D．月亮在水中的“像”是平面镜成像，属于光的反射，故D不符合题意。
故选C。

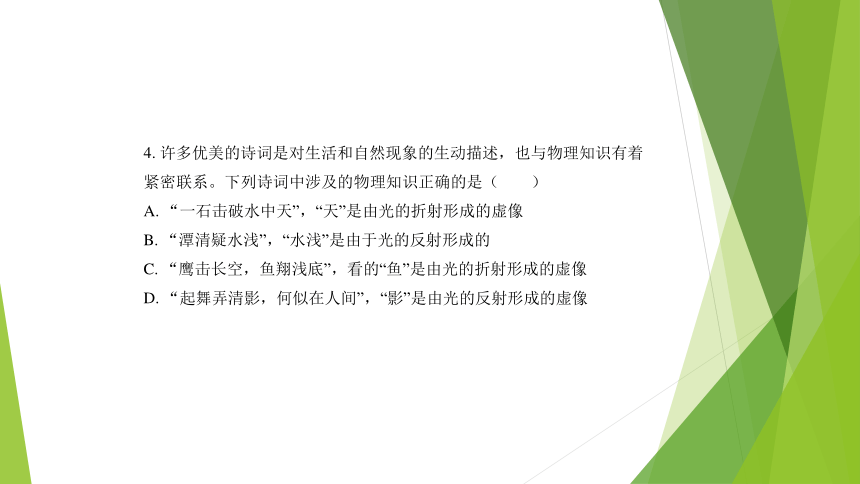

4. 许多优美的诗词是对生活和自然现象的生动描述，也与物理知识有着紧密联系。下列诗词中涉及的物理知识正确的是（　　）
A. “一石击破水中天”，“天”是由光的折射形成的虚像
B. “潭清疑水浅”，“水浅”是由于光的反射形成的
C. “鹰击长空，鱼翔浅底”，看的“鱼”是由光的折射形成的虚像
D. “起舞弄清影，何似在人间”，“影”是由光的反射形成的虚像
【答案】C
【详解】A．水中的天，是天空在水中的倒影，光的反射形成的虚像，故A错误；
B．“潭清疑水浅”，“水浅”是由于光从水中斜射入空气中发生折射形成的，故B错误；
C．水中的鱼的光线斜射向空气中时，发生偏折，从水面看到的鱼比实际鱼浅，是光的折射形成的虚像，故C正确；
D．影是光的直线传播形成的，不是反射形成的，故D错误。
故选C。
5、森林公园经常见到“请勿随意丢弃饮料水瓶”的警示牌，是因为雨水进入透明的瓶子后，被阳光照射也可能会引发火灾。图中与此光学原理相同的是（　　）
B.
C.
D.
A.
【答案】A
【解析】
【详解】在森林里随地丢弃瓶子，雨水进入透明的瓶子后，形成水凸透镜，水凸透镜对光线有会聚作用，能使太阳光会聚于一点，这点的温度很高，易发生森林火灾；
A．平行于主光轴的光线经凸透镜折射后会聚成一点，这点是凸透镜的焦点，图示反映了凸透镜对光线有会聚作用，故A符合题意；
B．小孔成像是光的直线传播形成的，故B不符合题意；
C．蜡烛在平面镜成像，属于光的反射现象，故C不符合题意；
D．手影中影子的形成是由于光的直线传播，故D不符合题意。
故选A。
6、一只白鹤静立在平静的水中，在岸边可以看到白鹤的两个“影”——影子和倒影，如图所示。下列分析正确的是（　　）
A. 丙是由于光的折射形成的
B. 乙是由于光的直线传播形成的
C. 白鹤飞得越高，水中的倒影大小不变
D. 河水越深，水中的倒影离水面越远
【答案】C
【详解】A．丙是白鹤的影子，成像原理是光的直线传播，故A错误；
B．乙是白鹤的倒影，是由于光的反射形成的，故B错误；
C．平面镜成等大的虚像，白鹭飞得越高，水中的倒影大小不变，故C正确；
D．平面镜成像时，像距与河水深度无关，与物体距水面的距离有关，故D错误。
故选C。
7、某实验兴趣小组探究平面镜和凸透镜成像的情况如图所示，下列说法正确的是（　　）
A. 甲图中蜡烛A远离玻璃板，所成的像变小
B. 甲图中蜡烛A的像是虚像，不能呈现在光屏上
C. 乙图所示，光屏上呈清晰的像，此时凸透镜成像的原理与照相机的相同
D. 乙图中蜡烛远离凸透镜，移动光屏，光屏上再次呈现清晰的像变大
【答案】BC
【详解】A．平面镜所成的像与物体大小相同，将蜡烛A远离玻璃板，它所成的像不变，故A错误；
B．因为光屏只能接收实像，不能接收虚像，平面镜成的像是虚像，因此不能呈现在光屏上，故B正确；
C．乙图所示，物距大于像距，因此物距大于二倍焦距，根据凸透镜成像的特点可知，光屏上呈倒立缩小的实像，此时凸透镜成像的原理与照相机的相同，故C正确；
D．移动蜡烛渐渐远离凸透镜，根据凸透镜成实像时物远像近像变小，所以移动光屏靠近凸透镜，光屏上再次呈现清晰的像变小，故D错误。
故选BC。
（二）填空题
8、图乙所示，一束光贴着垂直于平面镜的纸板，从A点射到平面镜上的O点，ON是法线，入射角∠AON=45°。已知纸板上∠NOB=30°，∠NOC=45°，∠NOD=60°。则入射光线AO的反射光线将沿着图中______方向射出。
【答案】OC
9、（1）图1中的落日在颐和园昆明湖中的“像”，是由于光的______形成的。
（2）图2中，白光通过三棱镜折射后会形成红、橙、黄、绿、蓝、靛、紫等颜色组成的光带，该现象说明白光是由______组成的。
图1
图2
答案：（1）反射；（2）各种色光；
10、小晶利用两支激光笔、平面镜、可以显示光路的玻璃砖、量角器等器材探究光的反射定律时，先用固定的激光笔1发出的光束AO作为入射光线，经平面镜反射后，形成反射光线OB，如图所示。
（1）他用激光笔2发出垂直于镜面射向入射点O的光束NO作为__________线，从而确定入射角和反射角；
（2）为了进一步探究反射角与入射角的关系，他不断调整激光笔1的位置记录数据；
入射角/度 0 15 30 45 60 75
反射角/度 0 15 30 45 60 75
请你根据表中的数据，归纳出实验结论：__________；
（3）小晶走到玻璃砖侧面时，观察到OB同时遮挡住了NO和AO，这说明在反射现象中，反射光线、入射光线和法线在________；
（4）当激光束沿着BO射入时，发现会沿着OA被反射，这说明________。
【答案】 ①. 法 ②. 在光的反射中，反射角等于入射角 ③. 同一平面内 ④. 在光的反射中，光路可逆
【解析】（1）NO垂直于反射面，所以NO作为法线。
（2）由表中数据可知，反射角与入射角相等，所以可得出结论：在光的反射中，反射角等于入射角。
（3）OB同时遮挡住了NO和AO，说明OB、NO和AO在同一个平面内，由此得出结论：在反射现象中，反射光线、入射光线和法线在同一平面内。
（4）当激光束沿着BO射入时，发现会沿着OA被反射，即光可以逆着原来的方向传播，说明在光的反射中，光路可逆。
11、小兴利用如图所示的装置探究凸透镜成实像时的规律时，进行如下操作：①将蜡烛放在焦距为10cm的凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距u和像距v，把测得的数据记录在表格中；②改变凸透镜的位置，调整光屏到凸透镜的距离，使烛焰在光屏上再次成清晰的像，分别测出物距u和像距v，把测得的数据记录在表格中；③重复步骤②，再做几次实验。实验数据如表1所示。
实验次数 1 2 3 4 5
物距 60 30 20 15 12
像距 12 15 20 30 60
表1
（1）小兴探究的问题是：______________________________？
（2）根据表1中的数据，可以得到的实验结论是：_____________________________。
【答案】（1）见解析 （2）见解析
【解析】
（1）利用控制变量法可知，在实验过程中通过改变物距、像距使烛焰在光屏上再次成清晰的像，故探究凸透镜成实像时，像距跟物距有什么关系？
（2）分析表格数据可知，凸透镜成实像时，物距减小，像距增大，像距随物距的减小而增大。
12、小阳利用如图所示的装置进行实验，探究“凸透镜成像规律”的实验中。
（1）实验前，调节烛焰、透镜和光屏，使它们三者的中心大致在________；
（2）将蜡烛放在如图甲所示位置，在光屏上看到一个清晰等大的像，则凸透镜焦距是________cm；
（3）把蜡烛移到25cm刻度线处，向________（选填“靠近”或“远离”）凸透镜的方向移动光屏，可以得到清晰的倒立、________的实像；
（4）实验中，小明发现不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到。如图乙所示，拿掉光屏，用肉眼在________（选填“a”“b”或“c”）位置沿图示方向能看到这个实像；
（5）若将凸透镜换成焦距相同镜面较小的凸透镜，保持蜡烛和透镜位置不动。再次实验，光屏上所成的像与原来相比________（选填“完整变小”“完整变暗”或“变不完整”）了。
【答案】（1）同一高度
（2）10.0 （3） ①. 远离 ②. 放大
（4）c （5）完整变暗
【解析】
（1）实验前，为了使像成在光屏的中央，应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度。
（2）图甲所示的位置，在光屏上看到一个清晰、等大的像，物距为40.0cm-20.0cm=20.0cm
像距为60.0cm-40.0cm=20.0cm
根据凸透镜成像规律可知，此时u=v=2f=20.0cm
则凸透镜的焦距是10.0cm。
（3）把蜡烛移到25cm刻度线处，此时物距为40.0cm-25.0cm=15.0cm
物距大于一倍焦距，小于二倍焦距，根据凸透镜成像规律可知，此时成倒立、放大的实像，根据“成实像时，物近像远像变大”可知，需向远离凸透镜的方向移动光屏。
（4）凸透镜成实像时，像与物体在蜡烛的两侧，此时应在蜡烛的异侧透过凸透镜观察实像，故应在c位置沿图示方向能看到这个实像。
（5）若将凸透镜换成焦距相同镜面较小的凸透镜，因为焦距不变，所成像的大小不变，由于镜面较小，透过的光较少，故所成像较暗，光屏上所成的像与原来相比完整变暗。
13．如图1所示，将焦距为f的凸透镜固定在光具座上50cm刻线处，光屏和点燃的蜡烛分别位于凸透镜两侧。用此装置进行实验，得到图2中像距v随物距u变化的图像。
（1）根据上述信息可知，f＝______cm。
（2）将蜡烛置于15cm刻线处、凸透镜置于50cm刻线处、光屏置于70cm刻线处，若在凸透镜和蜡烛之间再放置一个合适的______（选填“凹”或“凸”）透镜，则可在光屏上观察到烛焰清晰的像。
（3）保持图1中凸透镜位置不变，取走蜡烛，将“F”粘贴在光屏上，如图3所示，并将光屏置于55cm刻线处，从左侧通过凸透镜观察，会看到图4中的______。
F
F
F
F

图3
A
B
C
D
图4
答案：（1）10；（2）凹；（3）A
