第2节 像工程师那样实践 同步练习（含答案）

第五章第二节 像工程师那样实践
夯实基础巩固
1.工程设计是人们运用科技知识和方法,有目标地提出工程产品构思和计划的过程,几乎涉及人类活动的全部领域。下列有关工程设计过程的说法,不正确的是（ ）
A.工程设计是将概念模糊的问题转变为高度简练的解决方案的过程
B.工程设计首先要根据人们的需求,明确有关的工程问题
C.工程设计一般都针对很复杂的问题,简单的问题不涉及工程设计
D.在设计过程中,遇到多种解决方案时,需要分析和取舍,从中选择最优方案
2.小科发现如图所示的普通书立架在放置较多的书本时容易翻倒,他准备重新设计。下列关于其设计过程的说法,不正确的是（ ）
A.通过观察日常生活,发现了问题 B.在方案构思之后,应进行设计分析
C.需要制作模型来测试书立架的稳定性 D.在设计过程中,可能需要多次修改设计方案
3.明确问题是工程实践过程的第一个环节。为了提高骑行时的便利性,特别是使用手机导航等,现要设计一款可以固定在自行车上的手机支架,已知山地自行车的前杆直径为12mm。经过相关调研和收集信息,确定以下设计要求,其中不切实际的是（ ）
A.支架应适配多种尺寸的手机,可夹持的手机宽度为60~80cm
B.支架能安装在山地自行车的前杆上,安装过程中不需要使用工具
C.支架能手动调节手机倾斜角度,调节范围是0~45°,调节后稳定可靠
D.制作支架的材料不限
4.在“制作三球运动演示模型”的工程实践过程中,在明确问题阶段需要制定“三球运动演示模型制作验收标准”。下列关于验收标准的说法,不正确的是（ ）
A.验收标准设置了科学原理、可靠程度、制作工艺和演示效果四个维度
B.验收标准中的制作工艺指日地月三球的相对位置及其比例是否合理
C.验收标准中对产品1星、2星、3星的评价代表模型产品质量的优劣
D.三球运动演示模型需要四个评价维度都过关才符合3星级优质产品的标准
5.如图所示为工程实践的一般过程的六大步骤。
(1)在图示方框①的步骤中,包括概念设计和具体设计两个环节。其中概念设计的主要任务是完成_____________,而具体设计时需要完成___________________________等。
(2)图示方框②的步骤称为_____________,即工程师们根据设计图,运用各种技术制作出工程的模型或原型。
(3)图示方框③是对产品的检验,若所设计的产品是教材中的办公椅,除了对高度调节、倾斜角度调节进行测试外,还需要进行__________________等方面的测试,然后进入步骤④。
能力提升培优
6.某工程师计划设计一款保温杯底座,如图所示。该保温杯底座能对陶瓷杯、玻璃杯、塑料杯等多种杯子进行自动加热且保持恒温。其设计过程中有以下步骤:①收集常用水杯的尺寸及材料;②绘制设计草图;③了解已有的保温杯垫的加热方式;④编写使用说明书;⑤绘制技术图样。其中需要在方案构思之前进行的有（ ）
A.①③④ B.②③ C.①③ D.①②③
7.如图所示为某公司设计和生产的86型插座,人们在使用过程中发现,双脚插头和三脚插头无法同时插入该插座,很不方便。该插座的设计没有考虑（ ）
A.产品的实用性 B.产品的经济性 C.产品的美观性 D.产品的安全性
8.如图所示为学校科学小组制作的火星越障车模型。模型制作完成后,下列测试中,不需要进行的是（ ）
A.在有障碍物的路面测试其越障能力 B.在有障碍物的路面测试其负重能力
C.从一定高度进行跌落测试,检测其抗摔性能D.让模型穿越有火堆的路面,测试其防火性能
9.工程实践发布成果时需附上产品说明书,这是指导用户选择产品、使用产品的“路标”和“向导”,帮助用户了解产品特性,确保用户正确、安全地使用产品。下列关于产品说明书的说法,正确的是（ ）
A.说明书在语言表达上应准确无误,应尽量使用专业术语
B.说明书的内容应围绕产品的特点、功能和经济价值,需面面俱到
C.产品的维护和保养是进行技术设计时必须考虑的问题,与说明书无关
D.产品说明书应注意强化用户对产品的维护和保养意识
10.都江堰坐落在成都平原西部的岷江上,是由渠首枢纽(鱼嘴、飞沙堰、宝瓶口)、灌区各级引
水渠道、各类工程建筑物、大中小型水库和塘堰等构成的一个庞大的工程系统。都江堰担负着四川盆地中西部地区1130万余亩农田的灌溉、成都市多家重点企业和城市生活供水，以及防洪、发电、漂水、水产、养殖、林果、旅游、环保等多项任务,是四川省经济发展不可或缺的水利基础设施。如图甲所示为都江堰水利工程示意图。请回答下列问题:
(1)在都江堰工程系统中,鱼嘴工程的作用是____________________________________。请根
据鱼嘴工程分水原理示意图(图乙)说明其工作原理:__________________________________
______________________________________________________________________________
(2)根据工程示意图,内江水经人工开凿的___________后,用于四川盆地中西部地区农业用水及工业用水、生活用水。
(3)整个都江堰工程系统中,还有一个重要的飞沙堰工程,即图甲中的②,其作用是___________
_______________________________________________________________________________

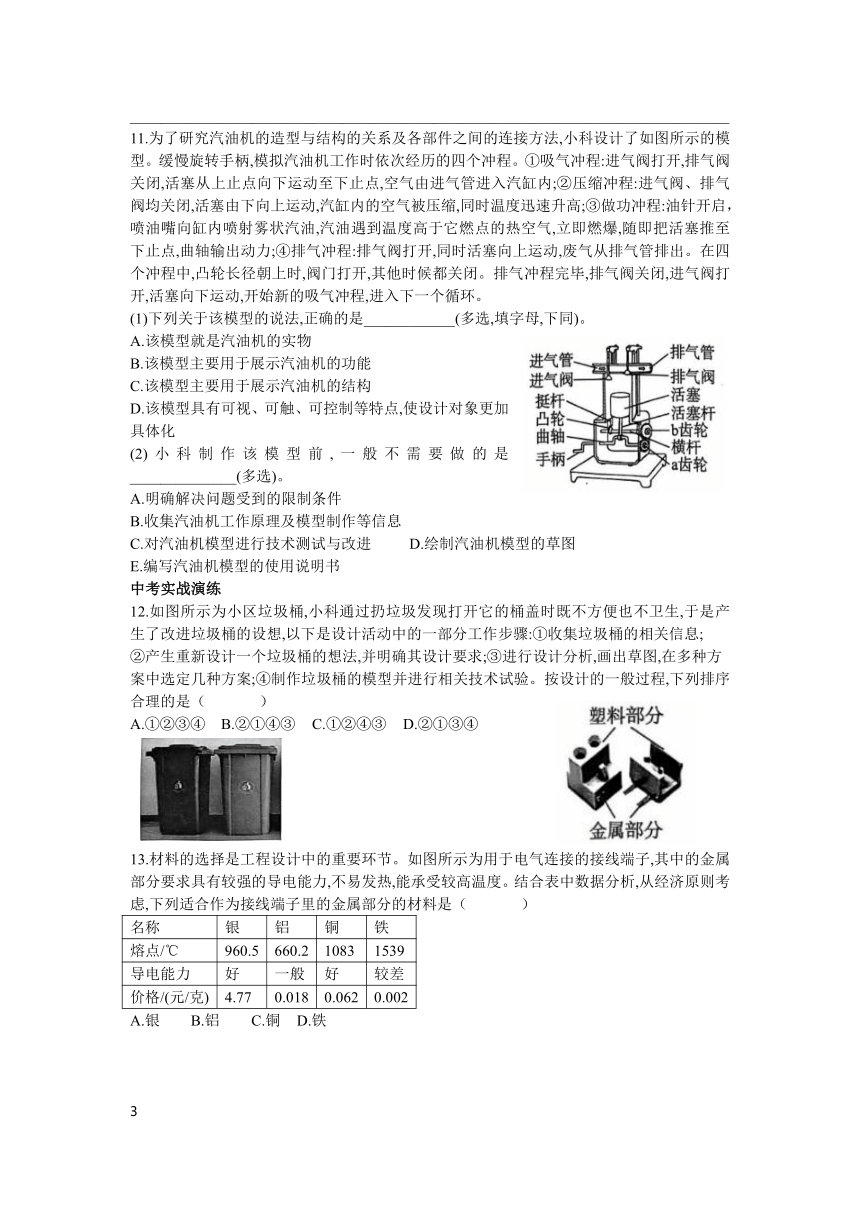

11.为了研究汽油机的造型与结构的关系及各部件之间的连接方法,小科设计了如图所示的模型。缓慢旋转手柄,模拟汽油机工作时依次经历的四个冲程。①吸气冲程:进气阀打开,排气阀关闭,活塞从上止点向下运动至下止点,空气由进气管进入汽缸内;②压缩冲程:进气阀、排气阀均关闭,活塞由下向上运动,汽缸内的空气被压缩,同时温度迅速升高;③做功冲程:油针开启，
喷油嘴向缸内喷射雾状汽油,汽油遇到温度高于它燃点的热空气,立即燃爆,随即把活塞推至下止点,曲轴输出动力;④排气冲程:排气阀打开,同时活塞向上运动,废气从排气管排出。在四个冲程中,凸轮长径朝上时,阀门打开,其他时候都关闭。排气冲程完毕,排气阀关闭,进气阀打开,活塞向下运动,开始新的吸气冲程,进入下一个循环。
(1)下列关于该模型的说法,正确的是____________(多选,填字母,下同)。
A.该模型就是汽油机的实物
B.该模型主要用于展示汽油机的功能
C.该模型主要用于展示汽油机的结构
D.该模型具有可视、可触、可控制等特点,使设计对象更加具体化
(2)小科制作该模型前,一般不需要做的是______________(多选)。
A.明确解决问题受到的限制条件
B.收集汽油机工作原理及模型制作等信息
C.对汽油机模型进行技术测试与改进 D.绘制汽油机模型的草图
E.编写汽油机模型的使用说明书
中考实战演练
12.如图所示为小区垃圾桶,小科通过扔垃圾发现打开它的桶盖时既不方便也不卫生,于是产生了改进垃圾桶的设想,以下是设计活动中的一部分工作步骤:①收集垃圾桶的相关信息;
②产生重新设计一个垃圾桶的想法,并明确其设计要求;③进行设计分析,画出草图,在多种方
案中选定几种方案;④制作垃圾桶的模型并进行相关技术试验。按设计的一般过程,下列排序合理的是（ ）
A.①②③④ B.②①④③ C.①②④③ D.②①③④
13.材料的选择是工程设计中的重要环节。如图所示为用于电气连接的接线端子,其中的金属部分要求具有较强的导电能力,不易发热,能承受较高温度。结合表中数据分析,从经济原则考虑,下列适合作为接线端子里的金属部分的材料是（ ）
名称 银 铝 铜 铁
熔点/℃ 960.5 660.2 1083 1539
导电能力 好 一般 好 较差
价格/(元/克) 4.77 0.018 0.062 0.002
A.银 B.铝 C.铜 D.铁
14.产品的过度包装指产品包装的耗材过多、分量过重、体积过大、成本过高等。2010年4月，我国开始实施《限制商品过度包装要求食品和化妆品》国家标准。某食品公司通过改用纸盒、简化包装,使中秋月饼包装成本明显下降,月饼包装盒平均“瘦身”30%左右。产品的设计要考虑的因素如下:①美观、②经济、③创新、④实用、⑤可持续发展等。月饼包装盒的“瘦身”设计主要体现的因素有（ ）
A.①②③ B.②④⑤ C.③④⑤ D.①③⑤
开放应用探究
15.笔是一种重要的学习工具,铅笔、圆珠笔、中性笔、钢笔等需要放在一处。现计划为中学生设计一个新颖实用的家用笔筒。请你根据设计要求完成设计。设计要求:①适合摆放在桌面;②能放15~25支普通笔,取放方便;③有附加功能;④材料成本低于40元。
(1)画出该笔筒的设计图。
(2)简要说明该笔筒的主要尺寸、材料及附加功能。
(3)简述测试该笔筒容量的具体方法。
答案：
