电流和电路专项训练-2025年中考物理二轮复习
一、单选题
1．（2025·辽宁辽阳·一模）如图所示是居民将电线插座从窗口悬挂到室外，给电瓶车充电的情景，这种“飞线”充电方式存在着很大的安全隐患。下列说法正确的是（ ）
A．给电动车充电时，电瓶相当于电源
B．夜晚，水蒸气易液化成小水珠附在插座内部，可能造成短路
C．人接触绝缘皮破损处发生触电事故是因为接触到了零线
D．正在充电的电动车着火时可用水浇灭
2．（2025·广东广州·一模）如图，叶片运行时会与尘埃摩擦而带正电，停转后叶片吸引M，则（ ）
A．M一定带负电 B．M可能带正电
C．叶片得到了正电荷 D．叶片和尘埃摩擦后分别带异种电荷
3．（2025·广东珠海·一模）小明用如图所示的装置探究电热和电阻大小的关系，他将学生电源电压调至6V，通电，下列说法正确的是（ ）
A．和并联连接 B．通过的电流为
C．两端的电压为2V D．产生的电热为96J

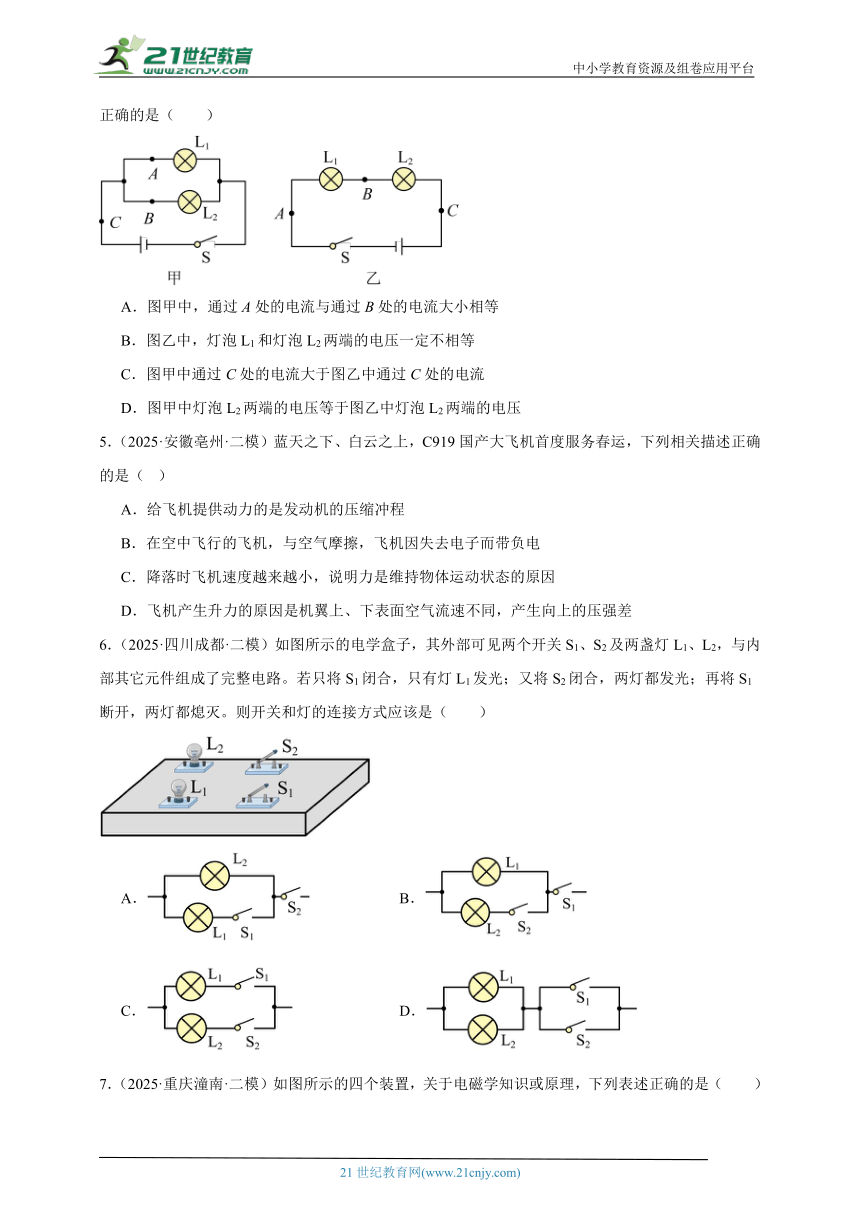

4．（2025·广东东莞·二模）如图所示，两个灯泡分别并联和串联在电源电压相同的电路中。下列说法正确的是（ ）
A．图甲中，通过A处的电流与通过B处的电流大小相等
B．图乙中，灯泡L1和灯泡L2两端的电压一定不相等
C．图甲中通过C处的电流大于图乙中通过C处的电流
D．图甲中灯泡L2两端的电压等于图乙中灯泡L2两端的电压
5．（2025·安徽亳州·二模）蓝天之下、白云之上，C919国产大飞机首度服务春运，下列相关描述正确的是（ ）
A．给飞机提供动力的是发动机的压缩冲程
B．在空中飞行的飞机，与空气摩擦，飞机因失去电子而带负电
C．降落时飞机速度越来越小，说明力是维持物体运动状态的原因
D．飞机产生升力的原因是机翼上、下表面空气流速不同，产生向上的压强差
6．（2025·四川成都·二模）如图所示的电学盒子，其外部可见两个开关S1、S2及两盏灯L1、L2，与内部其它元件组成了完整电路。若只将S1闭合，只有灯L1发光；又将S2闭合，两灯都发光；再将S1断开，两灯都熄灭。则开关和灯的连接方式应该是（ ）
A． B．
C． D．
7．（2025·重庆潼南·二模）如图所示的四个装置，关于电磁学知识或原理，下列表述正确的是（ ）
A．甲图所示的是测量电功的仪表
B．乙图给手机充电的过程中移动电源将电能转化成化学能
C．丙图可用来演示电动机原理，将电能转化为机械能
D．丁图中带正电的小球A吸引轻质小球B，小球B一定带负电
8．（2025·四川成都·二模）在某次实验探究活动中，小王连接的电路如图所示，各元件完好。关于实验现象，下列分析正确的是（ ）
A．开关闭合后，灯泡和并联，只有一个灯发光
B．将连接、的导线拆除，开关闭合后，只有一个灯发光
C．将连接、的导线改接到、间，开关闭合后，两灯均发光
D．将连接、的导线改接到、间，开关闭合后，两灯均发光
二、填空题
9．（2025·河北石家庄·一模）丝绸摩擦过的玻璃棒A带 （选填“正电”或“负电”）；将其去接触验电器的金属球B。如图所示，金属箔能张开的原因是 （选填“同”或“异”）种电荷相互排斥。
10．（2025·青海海东·一模）汽车在干燥的天气里高速行驶一段时间后，发现车身上灰尘很多，这是由于汽车车身与空气 导致车身带电而吸引灰尘，该过程 （选填“能”或“不能”）说明分子间存在引力。

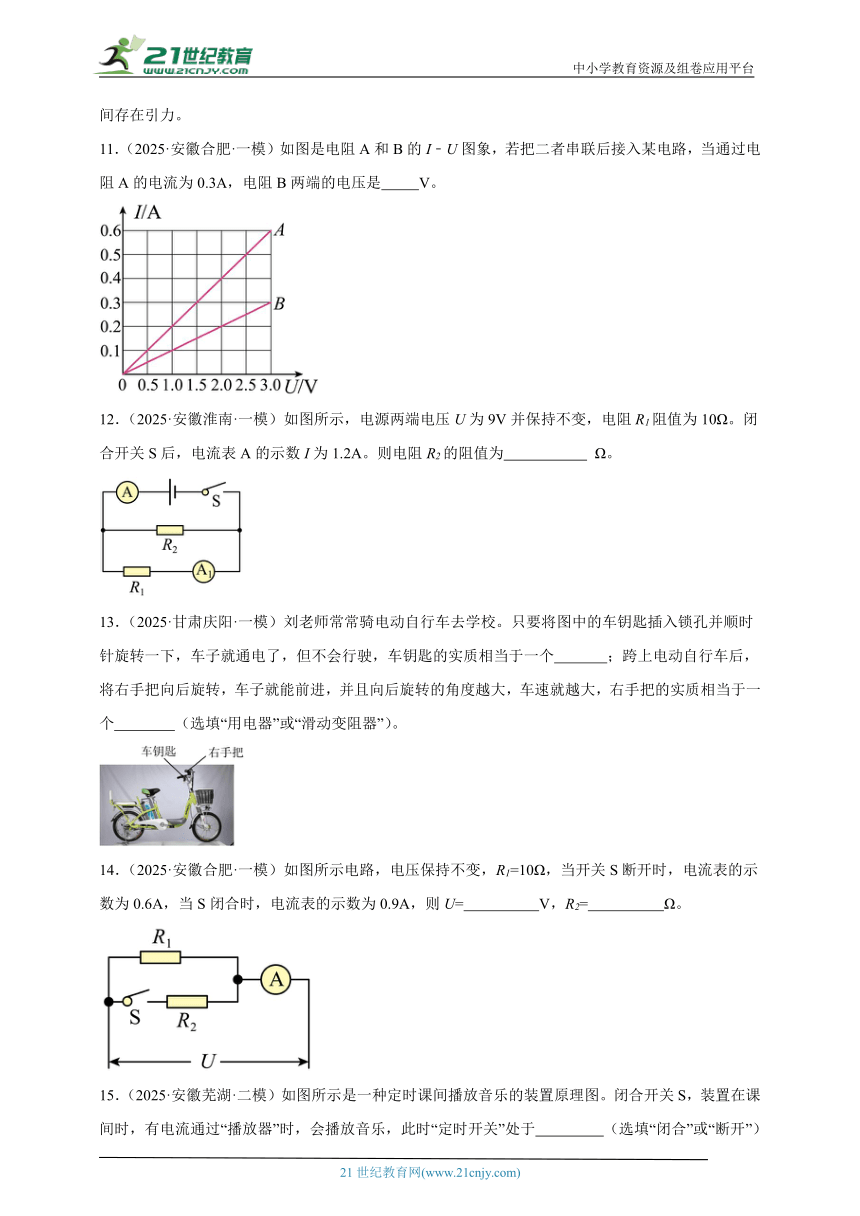

11．（2025·安徽合肥·一模）如图是电阻A和B的I﹣U图象，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是 V。
12．（2025·安徽淮南·一模）如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω。闭合开关S后，电流表A的示数I为1.2A。则电阻R2的阻值为 Ω。
13．（2025·甘肃庆阳·一模）刘老师常常骑电动自行车去学校。只要将图中的车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶，车钥匙的实质相当于一个 ；跨上电动自行车后，将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越大，右手把的实质相当于一个 （选填“用电器”或“滑动变阻器”）。
14．（2025·安徽合肥·一模）如图所示电路，电压保持不变，R1=10Ω，当开关S断开时，电流表的示数为0.6A，当S闭合时，电流表的示数为0.9A，则U= V，R2= Ω。
15．（2025·安徽芜湖·二模）如图所示是一种定时课间播放音乐的装置原理图。闭合开关S，装置在课间时，有电流通过“播放器”时，会播放音乐，此时“定时开关”处于 （选填“闭合”或“断开”）状态

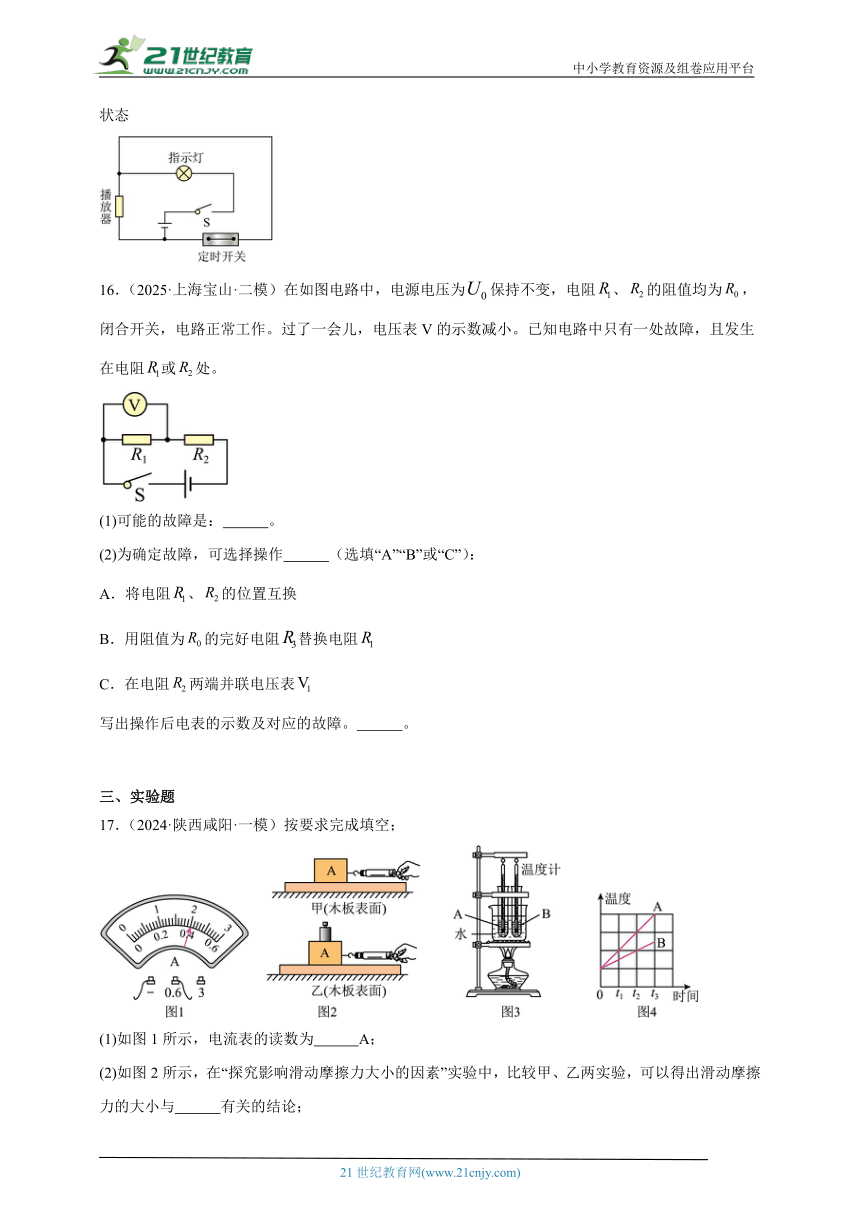

16．（2025·上海宝山·二模）在如图电路中，电源电压为保持不变，电阻、的阻值均为，闭合开关，电路正常工作。过了一会儿，电压表V的示数减小。已知电路中只有一处故障，且发生在电阻或处。
(1)可能的故障是： 。
(2)为确定故障，可选择操作 （选填“A”“B”或“C”）：
A．将电阻、的位置互换
B．用阻值为的完好电阻替换电阻
C．在电阻两端并联电压表
写出操作后电表的示数及对应的故障。 。
三、实验题
17．（2024·陕西咸阳·一模）按要求完成填空；
(1)如图1所示，电流表的读数为 A；
(2)如图2所示，在“探究影响滑动摩擦力大小的因素”实验中，比较甲、乙两实验，可以得出滑动摩擦力的大小与 有关的结论；
(3)如图3所示，在“比较不同物质的吸热性能”的实验中，将两支试管（A、B的质量相同）同时加热的目的是 ；如图4所示是根据实验数据绘制的物质的温度随加热时间变化的图像，由图像可知物质 的吸热能力更强。
18．（24-25九年级上·北京·阶段练习）如图所示，利用我们身边的常见物品也可以完成一些物理小实验：
(1)如图甲所示，将在头发上摩擦过的气球靠近细小的水流，水流被气球吸引发生弯曲。此现象的原因是：头发与气球摩擦过程中，使得气球带电.且气球与头发带上的是 （选填“同种”或“异种”）电荷，而带电体具有 的性质。
(2)如图乙所示，两个水果点亮了一只发光二极管，金属片B是水果电池的 （填“正极”或“负极”）。
(3)如图丙所示，两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，金属棒中瞬间电流的方向： （选填：“A流向B”或“B流向A”）。
19．（2024·云南·模拟预测）用一个铁钉、一节电池、一根电线和一个纽扣强磁铁，可组装成一个演示用的简易电动机，组装过程如图的甲、乙、丙所示。
(1)乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，若磁铁的N极朝上，则磁化后的铁钉的尖端为 （填“N”或“S”极）。
(2)丙图中，用电线把电池的负极和磁铁连接起来，就有电流通过磁铁和铁钉 （填“向上”或“向下”）。
(3)这个简易电动机工作时，将电能转化为 能。
(4)丙图中，若要改变铁钉的转动方向，可以改变 方向。
四、计算题
20．（2025·北京丰台·一模）如图所示的电路，电源两端的电压U保持不变。电阻的阻值是。当开关S闭合时，电流表的示数是，电流表A的示数是。求：
(1)电源电压；
(2)电阻的阻值。
21．（2025·上海静安·二模）在图所示的电路中，电源电压为，电阻的阻值为，电流表的表盘如图所示。
(1)闭合开关，求电流表的示数；
(2)在该电路中再接入一个滑动变阻器。若以两种不同方式先后接入电路、两点间时，电路中电流表示数所达到的最大值、最小值的部分数据如下表所示。根据相关信息，求：
①允许通过变阻器的最大电流；
②变阻器的最大阻值。
电流表示数最小值 电流表示数最大值
方式一 0.3A
方式二 2.9A
《电流和电路专项训练-2025年中考物理二轮复习》参考答案
题号 1 2 3 4 5 6 7 8
答案 B D D C D B A C
1．B
【详解】A．给电动车充电时，电能转化为化学能，电瓶相当于用电器，故A错误；
B．夜晚，水蒸气易液化成小水珠附在插座内部，由于小水珠含有杂质，属于导体，可能造成短路，烧坏电瓶，故B正确；
C．火线带电，人接触绝缘皮破损处发生触电事故是因为接触到了火线，故C错误；
D．正在充电的电动车着火时要先断开电源，再采取措施救火，故D错误。
故选B。
2．D
【详解】CD．摩擦起电的实质是电子的转移。叶片运行时会与尘埃摩擦，叶片失去电子带正电，而非得到了正电荷，尘埃得到电子带负电，叶片和尘埃摩擦后分别带异种电荷，故C不符合题意，D符合题意；
AB．异种电荷相互吸引，带电体具有吸引轻小物体的性质。停转后带正电的叶片吸引M，则M可能带负电，也可能不带电，故AB不符合题意。
故选D。
3．D
【详解】A．由图可知，电路中和首尾相连，是串联的关系，故A错误；
B．电路中的电流为
串联电流相等，所以通过的电流为0.4A，故B错误；
C．两端的电压为
故C错误；
D．产生的电热为
故D正确。
故选D。
4．C
【详解】A．图甲中，灯泡L1和灯泡L2并联，A、B分别在灯泡L1、灯泡L2所在的支路上，并联电路中各支路两端的电压相等，当灯泡的规格不同时，灯泡的电阻不同，由欧姆定律得，通过灯泡L1、灯泡L2的电流不同，此时通过A处的电流与通过B处的电流大小不相等，故A错误；
B．图乙中，灯泡L1和灯泡L2串联，串联电路中电流处处相等，当灯泡的规格相同时，灯泡的电阻相同，由欧姆定律得，此时两灯泡两端的电压相等，故B错误；
C．图甲中C点在干路上，C点的电流等于电路总电流；图乙中两灯泡串联，串联电路中电流处处相等。图甲中电路的总电阻小于图乙中电路的总电阻，电源电压相同，由欧姆定律得，通过图甲中C处的电流大于图乙中C处的电流，故C正确；
D．图甲中灯泡L2两端的电压等于电源电压；图乙中灯泡L2两端的电压小于电源电压，故D错误。
故选C。
5．D
【详解】A．给飞机提供动力的是发动机的做功冲程，故A错误；
B．在空中飞行的飞机，与空气摩擦，飞机束缚电子的能力较弱，因失去电子而带正电，故B错误；
C．降落时飞机由于受到空气阻力，速度越来越小，说明力是改变物体运动状态的原因，故C错误；
D．在流体中，流速越大的位置，压强越小，机翼的上表面空气流速大于下表面空气流速，所以上表面压强小于下表面压强，机翼上表面受到的压力小于下表面受到的压力，产生向上的压强差，产生向上的升力，故D正确。
故选D。
6．B
【详解】根据题意可知，同时S1控制L1、L2两灯，S2只控制L2，所以，L1、L2两灯并联，开关S1串联在干路中，S2串联在L2支路中，故B符合题意，ACD不符合题意。
故选B。
7．A
【详解】A．甲图所示的是测量电功或用电器一段时间内消耗电能的仪表，故A正确；
B．乙图给手机充电的过程中移动电源消耗化学能，产生电能，将化学能转化成电能，故B错误；
C．丙图是电磁感应实验装置图，可用来演示发电机原理，将机械能转化为电能，故C错误；
D．丁图中带正电的小球A吸引轻质小球B，因异种电荷互相吸引以及带电体有吸引轻小物体的性质，所以小球B可能带负电也可能不带电，故D错误。
故选A。
8．C
【详解】A．由图知道 ，开关S闭合后，电源两端被直接用导线相连，形成电源短路，一段时间后，两节干电池会被烧坏，两灯均不会发光，故A错误；
B．将d、g间导线拆除，开关S闭合后，灯泡L1和L2串联，两灯均发光，故B错误；
C．c、d间导线改接到c、e间，开关S闭合后，灯泡L1和L2并联，两灯均发光，故C正确；
D．将d、g间导线改接到d、e间，灯泡L2被短路，开关S闭合后，只有灯泡L1发光，故D错误。
故选C。
9． 正电 同
【详解】[1]因为玻璃棒在摩擦的过程中失去电子，丝绸摩擦过的玻璃棒A带正电。
[2]将其去接触验电器的金属球B，电荷间相互作用是同种电荷互相排斥，异种电荷互相吸引。如图所示，金属箔能张开的原因是同种电荷相互排斥。
10． 摩擦 不能
【详解】[1][2]汽车在干燥的天气里高速行驶一段时间后，由于汽车车身与空气摩擦导致车身带电，而带电体具有吸引轻小物体的性质，因此车身上会有很多灰尘，不能说明分子间存在引力。
11．3
【详解】因串联电路中各处的电流相等，所以电阻A、B串联时，通过A的电流为0.3A时，通过B的电流也为0.3A，由图象可知，此时B两端的电压为UB=3V。
12．30
【详解】由图可知，R1与R2并联，电流表A测干路电流，电流表A1测通过电阻R1的电流；根据并联电路各支路两端的电压相等，由欧姆定律可得通过R1的电流
因并联电路中干路电流等于各支路电流之和，所以，通过电阻R2的电流
由欧姆定律可得R2的阻值
13． 开关 滑动变阻器
【详解】[1]车钥匙插入锁孔，顺时针计旋转一下，车子就通电了，说明电路接通了，所以车钥匙相当于开关，顺时针旋转一下，相当于闭合开关。
[2]右手把向后旋转，车子就能前进，向后旋转角度越大，车速越大，则旋转过程中，电路中的电阻变小，电流变大，电动机的转速变快，所以右手把相当于一个滑动变阻器。
14． 6 20
【详解】[1]当S断开时，只有R1接入电路，电流表的示数为0.6A，则通过R1的电流I1=0.6A，则电源电压
[2]当S闭合时，R1与R2并联，电流表测干路电流，即I=0.9A
通过R2的电流
R2两端的电压
R2的阻值
15．断开
【详解】由图可知，闭合开关S，当“定时开关”处于闭合状态时，指示灯形成通路，则指示灯会亮，播放器被短路，则播放器中没有电流通过，播放器不会播放音乐。到达设定时间，“定时开关”断开，“播放器”形成通路，有电流通过，则“播放器”播放音乐。
16．(1)电阻短路或电阻断路
(2) B 见解析
【详解】（1）由图知两电阻串联，电压表测量电阻R1两端的电压，如果电阻R1短路，电压表示数变为0，则电压表示数减小，符合题意；
如果R2断路时，电压表与电源的两端不相连，电压表没有示数，则电压表示数减小，符合题意；
如果电阻R1断路，电压表与电源的两端相连，测量电源电压，电压表示数为电源电压，则电压表示数增大，不符合题意；
如果电阻R2短路，此时电路的总电阻减小，根据可知，通过电路的电流变大，则电阻R1两端的电压增大，电压表示数增大，不符合题意；
综合分析故障为：电阻R1短路或电阻R2断路。
（2）[1][2]A．如果将电阻R1和R2的位置互换，无论是R2断路还是R1短路，电压表的示数都等于电源电压，不能区分故障，故A不符合题意；
B．用阻值为的完好电阻替换电阻，如果电阻R2断路，则电路断路，电压表示数为0；如果电阻R2没有断路，则电压表示数为
故B符合题意；
C．在电阻两端并联电压表，无论是R2断路还是R1短路，电压表V示数都等于0，电压表V1的示数都等于电源电压，不能区分故障，故C不符合题意；
故选B。
17．(1)0.4
(2)压力的大小
(3) 保证相同的时间内吸收的热量相同 B
【详解】（1）如图1所示，选择小量程，分度值为0.02A，电流表的读数为0.4A。
（2）如图2所示，在“探究影响滑动摩擦力大小的因素”实验中，比较甲、乙两实验，压力不同，接触面的粗糙程度不同，可以得出滑动摩擦力的大小与压力的大小有关。
（3）[1]由于相同的时间内，水放出的热量相同，能够保证相同的时间内，吸收的热量相同。
[2]根据图4可知，加热相同的时间，吸收相同的热量，B物质温度上升的比较慢，吸热能力比较强。
18．(1) 异种 吸引轻小物体
(2)正极
(3)B流向A
【详解】（1）[1][2]摩擦过的气球可以吸引细细的水流，说明摩擦使气球带上了电荷，且气球与头发带上的是异种电荷，而带电体能够吸引不带电的轻小物体，所以水流被气球吸引发生弯曲。
（2）[1]两个水果点亮了一只发光二极管，由图可知，发光二极管具有单向导电性，B端连接发光二极管的正极，所以金属片B是水果电池的正极。
（3）[1]如图丙所示，两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，电子由A流向B。规定电流方向为正电荷定向移动的方向，所以金属棒中瞬间电流的方向与电子移动方向相反，是B流向A。
19．(1)N
(2)向下
(3)机械
(4)电流
【详解】（1）乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，若磁铁的N极朝上，S极朝下，则磁化后的铁钉根据异名磁极相互吸引可得铁钉的尖端为N极。
（2）电源外部电流从正极流向负极，故丙图中，用电线把电池的负极和磁铁连接起来，通过电线的电流方向是向下。
（3）简易电动机工作时，将电能转化为机械能。
（4）通电导体在磁场中转动的方向取决于其在磁场中的受力方向，其受力方向改变则其转动方向就改变；而其受力方向与导体中电流的方向和磁场的方向有关，因此要改变铁钉转动方向可以改变电流方向。
20．(1)6V
(2)20Ω
【详解】（1）由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A2测干路中的电流。因并联电路中各支路两端的电压相等，电源的电压U=U2=U1=I1R1=0.6A×10Ω=6V
（2）由并联电路的电流规律知，通过电阻R2的电流I2=I-I1=0.9A-0.6A=0.3A
电阻R2的阻值
21．(1)0.9A
(2)2A，20Ω
【详解】（1）由电路图可知，电流表测量通过R1的电流，则电流表的示数
（2）①在该电路中再接入一个滑动变阻器，以两种不同方式先后接入电路、两点间，由表中数据可知，电流表示数最大值为2.9A，由于电阻串联时，电路中的总电阻越大，电路中的电流越小，所以方式二中，滑动变阻器与R1并联，由并联电路中电流规律可知，允许通过变阻器的最大电流
②由表中数据可知，方式一中最小电流小于0.9A，所以方式一中，滑动变阻器与R1串联，当电路中的电流最小时，变阻器的阻值最大，由表中数据可知，电流表示数最小值为0.3A，则变阻器的最大阻值
