1.2空间几何体的三视图和直观图第一课时

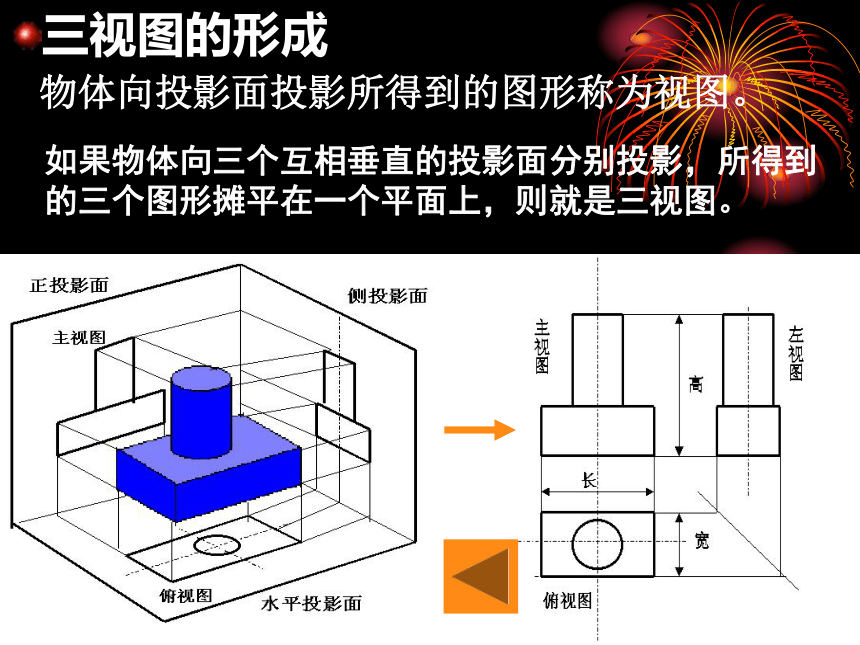

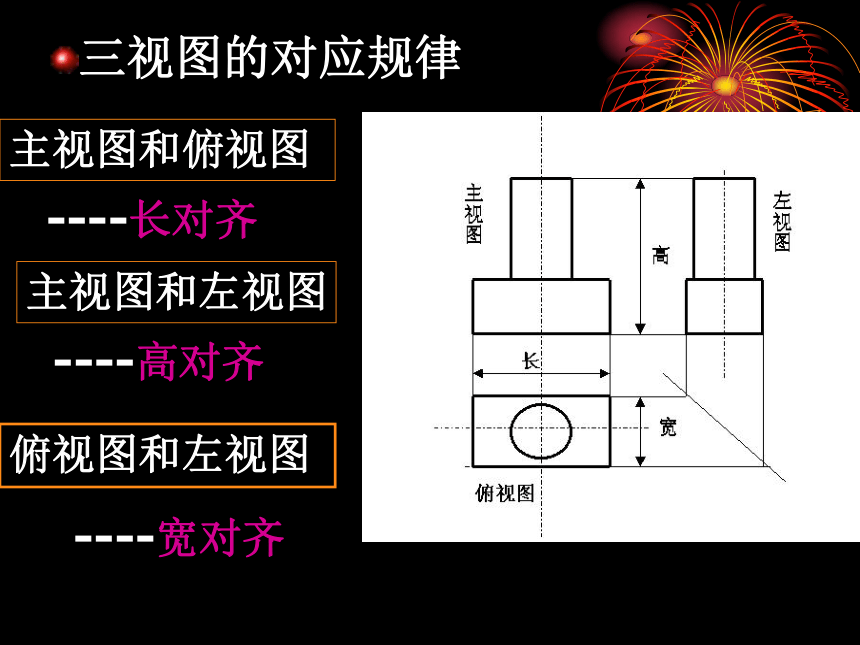

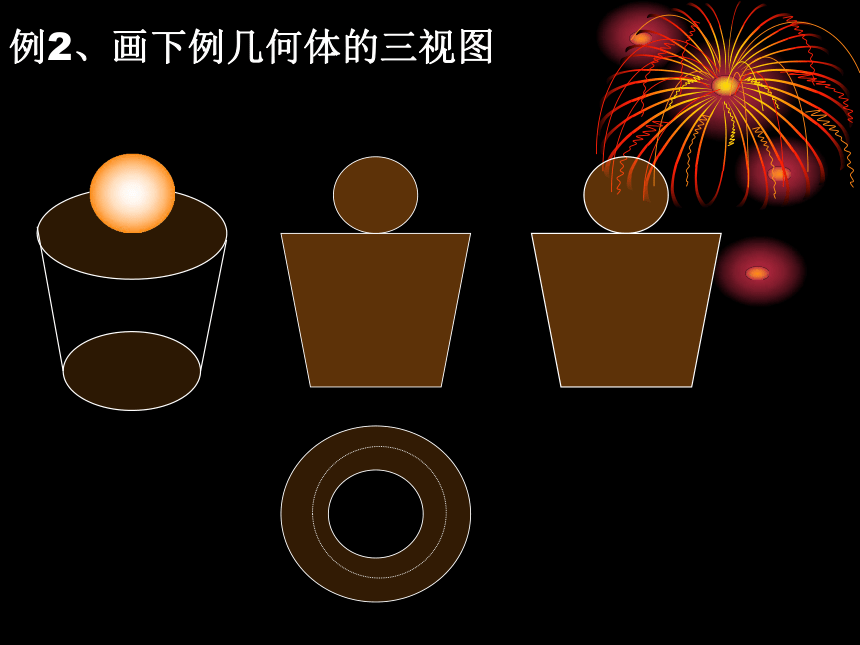

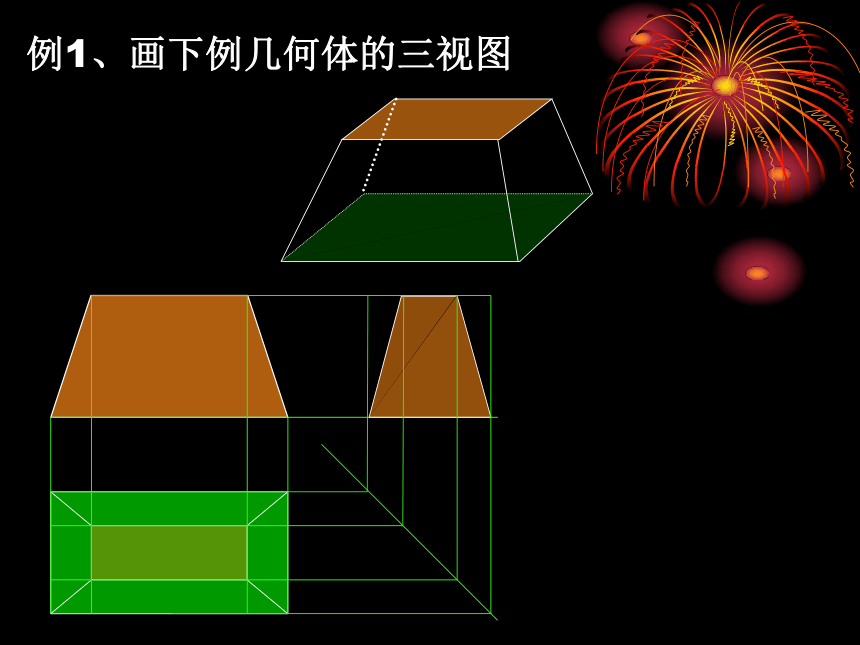

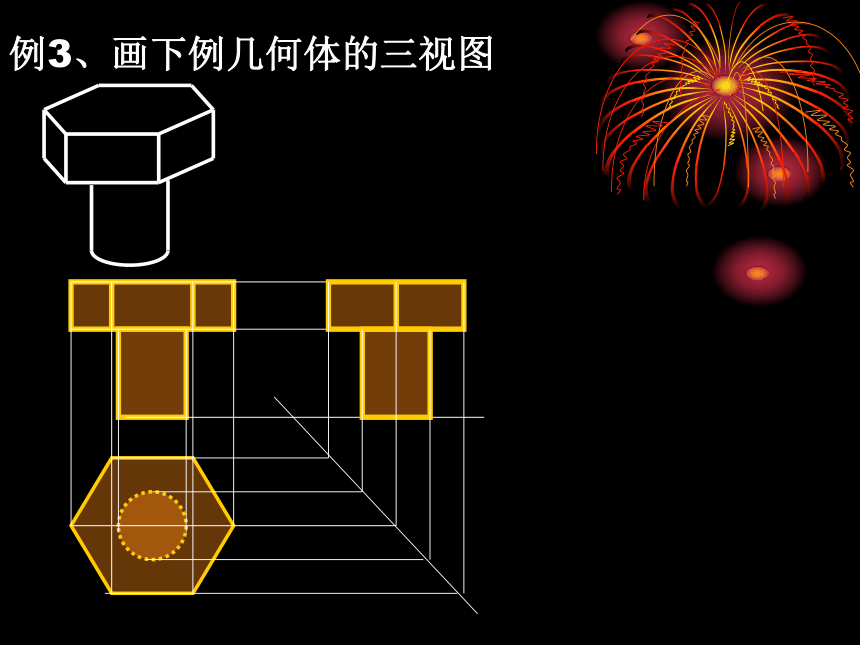

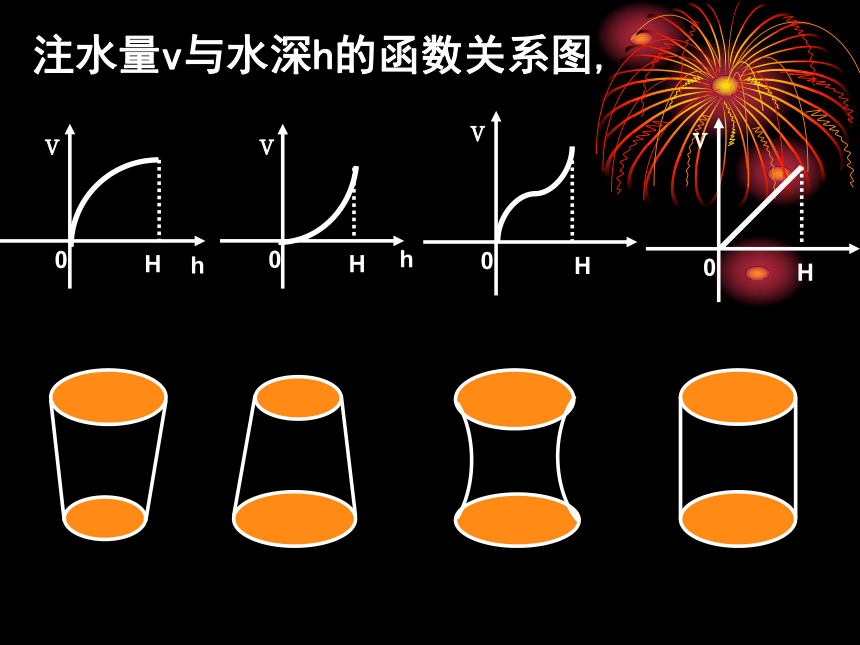

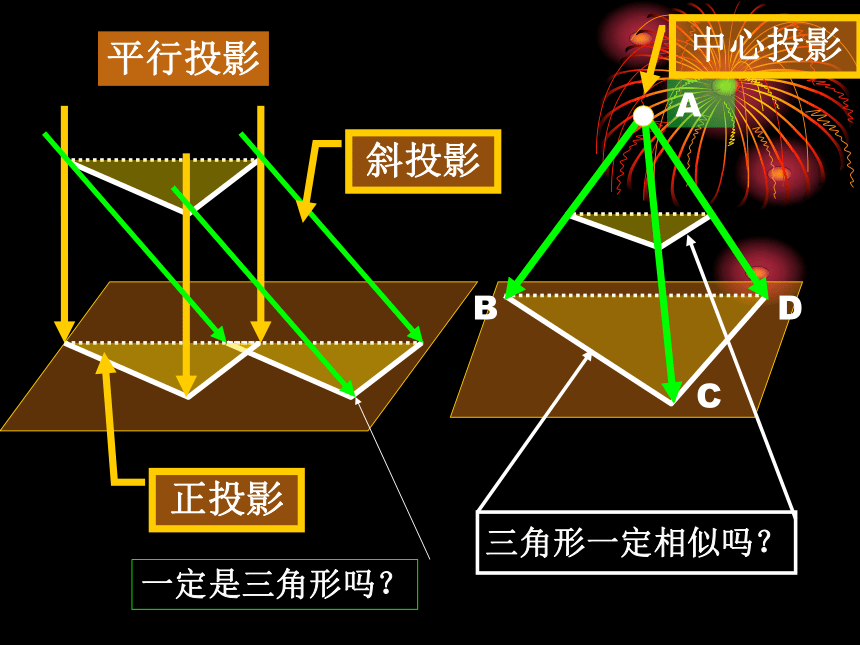

课件21张PPT。中心投影与平行投影注水量v与水深h的函数关系图,A中心投影平行投影斜投影正投影三视图的形成物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图----长对齐----高对齐----宽对齐 例1、画下例几何体的三视图例2、画下例几何体的三视图例3、画下例几何体的三视图例四、画下例几何体的三视图练习1、画下例几何体的三视图 注意：长对正，高平齐，宽相等练习2、画下例几何体的三视图练习3、画下例几何体的三视图练习4、5、画下例几何体的三视图练习6、画下例几何体的三视图练习7、画下例几何体的三视图练习8、画下例几何体的三视图习题预习课本P15-18直观图画法学习与评价P005-0071--9课本P17-18习题3.1 1---8
