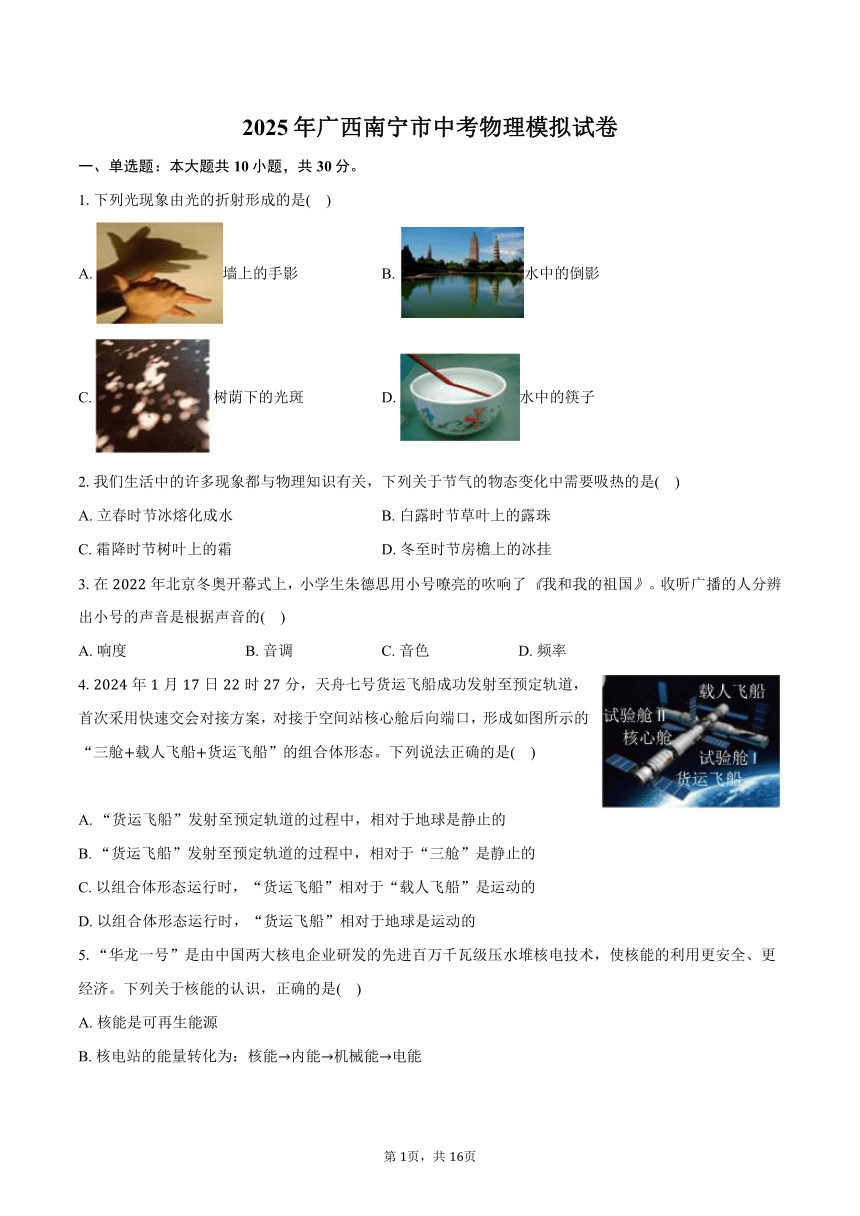

2025年广西南宁市中考物理模拟试卷
一、单选题：本大题共10小题，共30分。
1.下列光现象由光的折射形成的是( )
A. 墙上的手影 B. 水中的倒影
C. 树荫下的光斑 D. 水中的筷子
2.我们生活中的许多现象都与物理知识有关，下列关于节气的物态变化中需要吸热的是( )
A. 立春时节冰熔化成水 B. 白露时节草叶上的露珠
C. 霜降时节树叶上的霜 D. 冬至时节房檐上的冰挂
3.在年北京冬奥开幕式上，小学生朱德思用小号嘹亮的吹响了我和我的祖国。收听广播的人分辨出小号的声音是根据声音的( )
A. 响度 B. 音调 C. 音色 D. 频率
4.年月日时分，天舟七号货运飞船成功发射至预定轨道，首次采用快速交会对接方案，对接于空间站核心舱后向端口，形成如图所示的“三舱载人飞船货运飞船”的组合体形态。下列说法正确的是( )
A. “货运飞船”发射至预定轨道的过程中，相对于地球是静止的
B. “货运飞船”发射至预定轨道的过程中，相对于“三舱”是静止的
C. 以组合体形态运行时，“货运飞船”相对于“载人飞船”是运动的
D. 以组合体形态运行时，“货运飞船”相对于地球是运动的
5.“华龙一号”是由中国两大核电企业研发的先进百万千瓦级压水堆核电技术，使核能的利用更安全、更经济。下列关于核能的认识，正确的是( )
A. 核能是可再生能源
B. 核电站的能量转化为：核能内能机械能电能

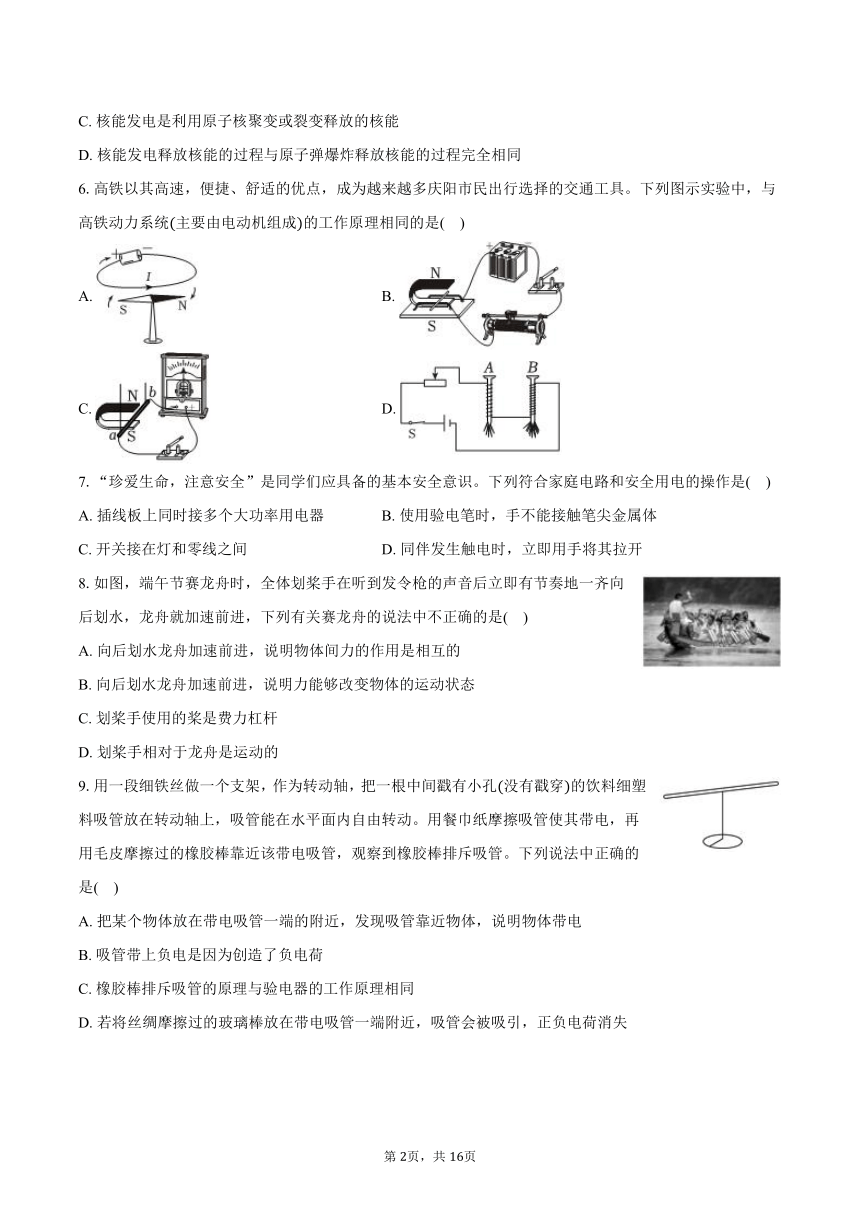

C. 核能发电是利用原子核聚变或裂变释放的核能
D. 核能发电释放核能的过程与原子弹爆炸释放核能的过程完全相同
6.高铁以其高速，便捷、舒适的优点，成为越来越多庆阳市民出行选择的交通工具。下列图示实验中，与高铁动力系统主要由电动机组成的工作原理相同的是( )
A. B.
C. D.
7.“珍爱生命，注意安全”是同学们应具备的基本安全意识。下列符合家庭电路和安全用电的操作是( )
A. 插线板上同时接多个大功率用电器 B. 使用验电笔时，手不能接触笔尖金属体
C. 开关接在灯和零线之间 D. 同伴发生触电时，立即用手将其拉开
8.如图，端午节赛龙舟时，全体划桨手在听到发令枪的声音后立即有节奏地一齐向后划水，龙舟就加速前进，下列有关赛龙舟的说法中不正确的是( )
A. 向后划水龙舟加速前进，说明物体间力的作用是相互的
B. 向后划水龙舟加速前进，说明力能够改变物体的运动状态
C. 划桨手使用的桨是费力杠杆
D. 划桨手相对于龙舟是运动的
9.用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔没有戳穿的饮料细塑料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，再用毛皮摩擦过的橡胶棒靠近该带电吸管，观察到橡胶棒排斥吸管。下列说法中正确的是( )
A. 把某个物体放在带电吸管一端的附近，发现吸管靠近物体，说明物体带电
B. 吸管带上负电是因为创造了负电荷
C. 橡胶棒排斥吸管的原理与验电器的工作原理相同
D. 若将丝绸摩擦过的玻璃棒放在带电吸管一端附近，吸管会被吸引，正负电荷消失

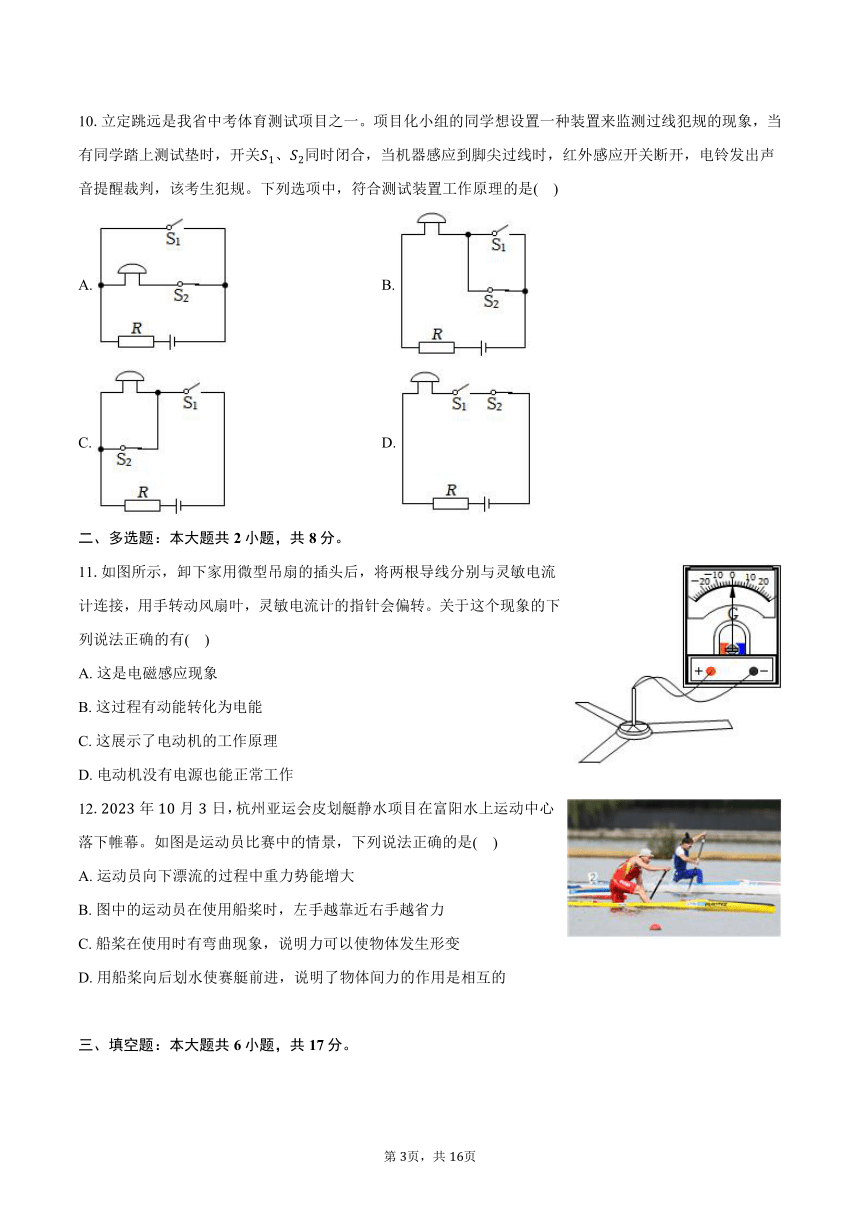

10.立定跳远是我省中考体育测试项目之一。项目化小组的同学想设置一种装置来监测过线犯规的现象，当有同学踏上测试垫时，开关、同时闭合，当机器感应到脚尖过线时，红外感应开关断开，电铃发出声音提醒裁判，该考生犯规。下列选项中，符合测试装置工作原理的是( )
A. B.
C. D.
二、多选题：本大题共2小题，共8分。
11.如图所示，卸下家用微型吊扇的插头后，将两根导线分别与灵敏电流计连接，用手转动风扇叶，灵敏电流计的指针会偏转。关于这个现象的下列说法正确的有( )
A. 这是电磁感应现象
B. 这过程有动能转化为电能
C. 这展示了电动机的工作原理
D. 电动机没有电源也能正常工作
12.年月日，杭州亚运会皮划艇静水项目在富阳水上运动中心落下帷幕。如图是运动员比赛中的情景，下列说法正确的是( )
A. 运动员向下漂流的过程中重力势能增大
B. 图中的运动员在使用船桨时，左手越靠近右手越省力
C. 船桨在使用时有弯曲现象，说明力可以使物体发生形变
D. 用船桨向后划水使赛艇前进，说明了物体间力的作用是相互的
三、填空题：本大题共6小题，共17分。

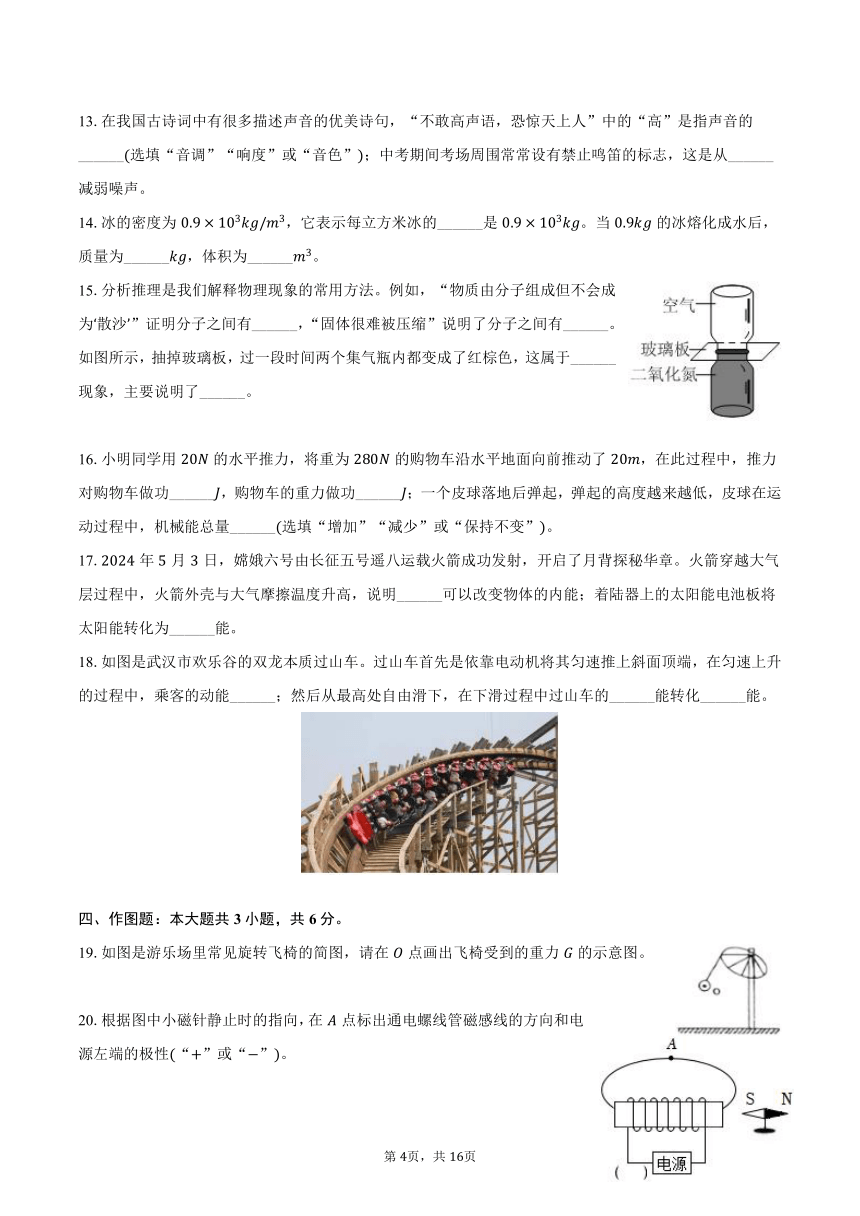

13.在我国古诗词中有很多描述声音的优美诗句，“不敢高声语，恐惊天上人”中的“高”是指声音的______选填“音调”“响度”或“音色”；中考期间考场周围常常设有禁止鸣笛的标志，这是从______减弱噪声。
14.冰的密度为，它表示每立方米冰的______是。当的冰熔化成水后，质量为______，体积为______。
15.分析推理是我们解释物理现象的常用方法。例如，“物质由分子组成但不会成为散沙”证明分子之间有______，“固体很难被压缩”说明了分子之间有______。如图所示，抽掉玻璃板，过一段时间两个集气瓶内都变成了红棕色，这属于______现象，主要说明了______。
16.小明同学用的水平推力，将重为的购物车沿水平地面向前推动了，在此过程中，推力对购物车做功______，购物车的重力做功______；一个皮球落地后弹起，弹起的高度越来越低，皮球在运动过程中，机械能总量______选填“增加”“减少”或“保持不变”。
17.年月日，嫦娥六号由长征五号遥八运载火箭成功发射，开启了月背探秘华章。火箭穿越大气层过程中，火箭外壳与大气摩擦温度升高，说明______可以改变物体的内能；着陆器上的太阳能电池板将太阳能转化为______能。
18.如图是武汉市欢乐谷的双龙本质过山车。过山车首先是依靠电动机将其匀速推上斜面顶端，在匀速上升的过程中，乘客的动能______；然后从最高处自由滑下，在下滑过程中过山车的______能转化______能。
四、作图题：本大题共3小题，共6分。
19.如图是游乐场里常见旋转飞椅的简图，请在点画出飞椅受到的重力的示意图。
20.根据图中小磁针静止时的指向，在点标出通电螺线管磁感线的方向和电源左端的极性“”或“”。
21.请你用笔画线代替导线，把图中的三孔插座和带有开关的电灯分别正确地接入电路中。
五、实验探究题：本大题共4小题，共20分。
22.“家家泉水，户户垂杨”成为泉城济南最传神的表达。“物理达人”社团的同学们在黑虎泉取回泉水样品，测量其密度。
实验步骤如下：
将一台可以正常使用的天平放在水平桌面上，指针如图甲所示，应向______调节平衡螺母。但始终未能将天平调平衡，原因是______。
将空烧杯放在调好的天平上，测出其质量为。
在烧杯中倒入适量的泉水，将其放在天平的左盘，右盘添加砝码并移动游码，直至天平平衡，所用砝码和游码在标尺上的位置如图乙所示，则烧杯和泉水的总质量为______。
将烧杯中的泉水倒入量筒，测出泉水的体积为，由上述实验数据计算出泉水的密度。
实验评估时，小明认为烧杯中的泉水倒入量筒时有残留，会使密度测量结果______选填“偏大”“偏小”或“不变”。所以步骤不需要将泉水倒入量筒，直接在烧杯上读出泉水体积即可。但小丽同学认为这样测量不正确，主要原因是______。
小哲突发奇想，想用量筒、天平、细线、细针、铁块、矿泉水瓶和足够的水等器材测出一块不规则蜡块的体积，下面四种方案可行的是______。
A.将蜡块轻放入体积为的水中，静止时水面对应的刻度为，则蜡块的体积
B.铁块放入水中后总体积为；蜡块和铁块绑好投入水中总体积为，则蜡块的体积
C.取体积为的水，用细针将蜡块完全压入水中后总体积为，则蜡块的体积
D.用天平测出盛满水的矿泉水瓶及蜡块的总质量为，蜡块轻放入矿泉水瓶，拧紧瓶盖，擦干瓶身，测出此时的总质量，则蜡块的体积
23.学习了杠杆知识后，小红利用身边的物品来探究杠杆的平衡条件，她所选择的器材有：铅笔、橡皮若干每块橡皮质量为、细线、刻度尺等。
她将细线大致系在铅笔的中部位置，静止时铅笔的右端高、左端低如图甲所示，若想使铅笔两端水平平衡，她应将细线向______选填“左”或“右”移动；调节铅笔水平平衡可以消除铅笔重力对实验的影响，在实验测量时还有一个优点，请你写出：______；
调节铅笔水平平衡后，她用细线绑定数量不等的橡皮，并挂在杠杆支点两侧，如图乙所示。她将所测数据记录在下表中。
动力 动力臂 阻力 阻力臂
记录数据后，若按现有方案得出“动力支点到动力作用点的距离阻力支点到阻力作用点的距离”。这个结论与杠杆平衡条件______选填“相符”或“不相符”；为了进一步完善实验，得出普遍规律，接下来的做法应该是______；填字母
A.改变力的大小
B.改变力的方向
C.改变力的作用点
在实验过程中，铅笔水平平衡后如图乙，小红不小心将前端露出的铅笔芯弄断了如图丙，她立刻将铅笔稳住，并将铅笔芯放到左端细线上方固定如图丁则松手后铅笔______。填字母
A.左端下沉
B.右端下沉
C.仍然水平平衡
24.在探究“怎样产生感应电流”的实验中，用导线将导体棒、灵敏电流计、开关连接成如图所示的电路，请你参与探究并回答下列问题。
导体棒在形磁铁中上下运动，灵敏电流计的指针______选填“会”或“不会”发生偏转。
让导体棒沿水平方向向左运动时，灵敏电流计指针发生偏转；仅让导体棒沿水平方向反向运动时，灵敏电流计指针跟刚才相比发生了反向偏转，此现象表明感应电流的方向与导体运动的______有关。
在实验中通过观察灵敏电流计指针的______来判断感应电流的大小。
经过多次实验操作和实验现象的分析可以得出：电路闭合，导体棒做切割磁感线运动时会产生感应电流，其能量转化是______能转化为电能。
25.在“探究液体压强与哪些因素有关”时，同学们根据生活经验，提出如下猜想：
可能与深度有关；可能与方向有关；可能与液体密度有关。
为了验证猜想，他们利用如图所示的装置进行实验。实验前，应观察形管两侧液面是否______。
比较图中______两次实验可得出液体压强与深度的关系；比较乙、丙两次实验可得出：同种液体内部同一深度，液体向各方向的压强______。
为探究液体压强与液体密度的关系，他们将探头放入另一杯浓盐水中，使探头在盐水中的朝向及______与图乙相同，观察比较形管两侧液面高度差。
为使形管两侧液面高度差更明显，可将形管中的液体换成密度______选填“更大”或“更小”的液体。
六、计算题：本大题共2小题，共19分。
26.如图甲所示的电热杯垫，它能够对杯子进行加热或保温。杯垫内部简化电路如图乙所示，、为加热电阻，其中，，其工作电压，、、、为触点，通过调节旋钮可使扇形开关上端同时接触两两个相邻的触点，从而实现开关、加热或保温挡之间的切换。求：
当开关旋至、触点时电路中的电流；
当开关旋至、触点时电路消耗的功率；
杯垫保温产生的热量。
27.某水底打捞作业中，需将一长方体石柱从水底匀速打捞出水，如图是吊车钢丝绳拉力随石柱下表面距水底深度变化的图象，水的阻力忽略不计，求：
石柱浸没在水中受到的浮力；
石柱未露出水面前，在水中上升铜丝绳拉力所做的功；
在水底时石柱上表面受到的水的压强。
答案和解析
1.【答案】
【解析】、墙上的手影，影子的形成利用了光沿直线传播的原理，故A不合题意；
B、水中的“倒影”属于平面镜成像，平面镜成像是利用光的反射原理，故B不合题意；
C、树荫下的光斑是由光的直线传播形成的，故C不合题意；
D、水中的筷子“折断”，是光的折射现象，故D符合题意。
故选：。
2.【答案】
【解析】、立春时节冰熔化成水，属于熔化现象，需要吸热，故A符合题意；
B、白露时节草叶上的露珠是水蒸气遇冷变成的小水滴，属于液化现象，需要放热，故B不符合题意；
C、霜降时节树叶上的霜是水蒸气遇冷直接变成的小冰晶，属于凝华现象，需要放热，故C不符合题意；
D、冬至时节房檐上的冰挂是水变成固态的冰，属于凝固现象，需要放热，故D不符合题意。
故选：。
3.【答案】
【解析】收听广播的人分辨出小号的声音是根据声音的音色不同。
故选：。
4.【答案】
【解析】、“货运飞船”发射至预定轨道的过程中，“货运飞船”与地球之间有位置的变化，相对于地球是运动的，故A错误；
B、“货运飞船”发射至预定轨道的过程中，“货运飞船”与“三舱”之间有位置的变化，相对于“三舱”是运动的，故B错误；
C、以组合体形态运行时，“货运飞船”与“载人飞船”之间没有位置的变化，“货运飞船”相对于“载人飞船”是静止的，故C错误；
D、以组合体形态运行时，“货运飞船”与地球之间有位置的变化，“货运飞船”相对于地球是运动的，故D正确。
故选：。
5.【答案】
【解析】A、核能中的核燃料用完后也不能重复使用，故属于不可再生能源，故A错误；
B、根据核电站的发电过程可知，核能发电的能量传递和转化过程是：核能水和蒸汽的内能发电机转子的机械能电能，故B正确；
C、目前核电站是利用核裂变释放的核能来发电的，故C错误；
D、核电站和原子弹都是利用裂变的链式反应释放出巨大能量的原理制成的，其中在核电站中链式反应的速度和规模是人为控制的，而原子弹的裂变过程是不加控制的，故D错误。
故选：。
6.【答案】
【解析】高速列车动力系统主要由电动机组成，电动机的工作原理是通电导体在磁场中受力运动；
A、该装置是奥斯特实验，说明了通电导体周围存在磁场，这是电流的磁效应，故A不符合题意；
B、该装置探究通电导体在磁场中受力运动，利用此原理人们发明了电动机，故B符合题意；
C、该装置探究电磁感应现象的实验，即闭合回路中的一部分导体做切割磁感线运动，会产生感应电流的现象，是发电机的工作原理，故C不符合题意；
D、该装置是探究电磁铁磁性强弱的影响因素的实验，利用的是电流的磁效应，故D不符合题意。
故选：。
7.【答案】
【解析】、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。故多个大功率用电器同时使用一个插排时，将会使插排中的电流过大，引起火灾，故A不符合安全用电常识；
B、使用试电笔时，手必须接触笔尾的金属体，但不能接触笔尖金属体，否则容易发生触电事故，故B符合安全用电常识；
C、家庭里每盏电灯的开关应该接在灯泡和火线之间，断开开关切断火线，操作更安全，故C不符合安全用电常识；
D、发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故D不符合安全用电常识。
故选：。
8.【答案】
【解析】、运动员向后划水，给了水一个向后的作用力，同时也受到水向前的反作用力，龙舟前进，说明物体间力的作用是相互的，故A正确；
B、给龙舟一个力，龙舟加速前进，改变其运动状态，说明力能够改变物体的运动状态，故B正确；
C、划龙舟的桨在使用过程中，阻力臂大于动力臂，是费力杠杆，故C正确；
D、划桨手相对龙舟位置没有发生改变，所以划桨手相对于龙舟是静止，故D错误。
故选：。
9.【答案】
【解析】把某个物体放在带电吸管一端的附近，发现吸管靠近物体，因为带电体吸引轻小物体，力的作用是相互的，可以吸引轻小的吸管，因而不一定是物体带电，故A错误；
吸管带上负电是因为电子的转移，得到了餐巾纸的电子而带负电荷，不是创造电荷，故B错误；
橡胶棒排斥吸管的原理是同种电荷互相排斥，与验电器的工作原理相同，故C正确；
若将丝绸摩擦过的玻璃棒放在带电吸管一端附近，吸管会被吸引，异种电荷互相吸引，电荷不会消失，故D错误。
故选：。
10.【答案】
【解析】当有同学踏上测试垫时，开关、同时闭合，此时电路处于正常工作状态，不过电铃不会发声，由此可知，电铃处于短路状态；当红外感应到脚尖过线，红外感应开关断开，电铃发出声音提醒考生犯规，这说明开关与电铃是并联在电路中的，为了保护电路，电铃应该与串联接入电路中，开关串联接入电路中，由此可知，开关组成的电路把电铃短路了，故ABD不符合题意，符合题意。
故选：。
11.【答案】
【解析】、电动机和发电机都是由定子和转子组成，即都是由线圈和磁场组成，所以线卸下家用微型吊扇的插头后，将两根导线分别与灵敏电流计连接起来，用手转动风扇叶子，此时其内部的线圈在磁场中转动，切割磁感线，由电磁感应可知产生了感应电流，电流计的指针会发生偏转；这说明闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象；此时的微型吊扇相当于发电机，将机械能转化为电能，故AB正确，C错误；
D、电动机工作时消耗电能，得到机械能，所以必须有电源，故D错误。
故选：。
12.【答案】
【解析】运动员向下漂流的过程中，高度减小，质量不变，所以重力势能减小，故A错误；
B.图中的运动员在使用船桨时，左手越靠近右手，动力臂越短，越费力，故B错误；
C.船桨在使用时有弯曲现象，说明力可以使物体发生形变，故C正确；
D.船桨对水施加力的作用，水对船桨产生反作用力，使得赛艇前进，说明物体间力的作用是相互的，故D正确。
故选：。
13.【答案】响度 声源处
【解析】“不敢高声语，恐惊天上人”中的“高”指声音的响度大，而不是音调高；
中考期间考场周围常常设有禁止鸣笛的标志，这是从声源处减弱噪声。
故答案为：响度；声源处。
14.【答案】质量
【解析】冰的密度为，表示的物理意义是：冰的质量是。
冰熔化成水时，质量是物体的属性，大小不变，，
体积。
故答案为：质量；；。
15.【答案】引力 斥力 扩散 分子在不停地做无规则运动
【解析】“物质由分子组成但不会成为散沙”证明分子之间有引力；
固体很难被压缩说明组成物质的分子间存在相互作用的斥力；
抽掉玻璃板，过一段时间两个集气瓶内都变成了红棕色，这属扩散现象，说明分子在不停地做无规则运动。
故答案为：引力；斥力；扩散；分子在不停地做无规则运动。
16.【答案】 减少
【解析】推力做功为
由于购物车没有在重力的方向上移动距离，故重力没有对购物车做功，即重力做功为。
皮球运动过程中弹起的高度越来越小，皮球克服空气阻力做功，一部分机械能转化为内能，说明机械能减少。
故答案为：；；减少。
17.【答案】做功 电
【解析】火箭穿越大气层过程中，克服摩擦做功，使火箭外壳内能增大、温度升高，说明做功可以改变物体的内能。
着陆器上的太阳能电池板将太阳能转化为电能。
故答案为：做功；电。
18.【答案】不变 重力势 动
【解析】在匀速上升的过程中，乘客的质量不变，速度不变，动能不变；
在下滑过程中，过山车的质量不变，高度变小，重力势能变小，速度变大，动能变大，重力势能转化为动能。
故答案为：不变；重力势；动。
19.【答案】
【解析】飞椅受到重力的方向竖直向下，作用点在飞椅的重心上，从重心沿竖直向下的方向画一条带箭头的线段，在箭头附近标上符号，如图所示：
20.【答案】根据异名磁极相互吸引的规律可知，通电螺线管靠近小磁针极的一端为极，所以通电螺线管的左端是极，磁感线的方向由极到极。
根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的左端流入，即电源的左端为正极，电源右端是负极。如下图所示：
。
【解析】根据磁极间的相互作用规律判断出通电螺线管的磁极；
根据安培定则判断出电流的方向从而找到电源的正负极。
本题考查右手螺旋定则及磁极间的相互作用以及磁感线方向的规定，要求学生不但要会由右手螺旋定则判断磁极的方向，还要会由右手螺旋定则判断电流方向。
21.【答案】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：

【解析】对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上，通过开关进灯头”。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
22.【答案】左 游码未移到称量标尺左端的零刻度线上 偏大 烧杯上没有刻度，不能测量液体的体积
【解析】在调节天平平衡时，应先将游码移至标尺的零刻线处，再调节平衡螺母；如图甲所示，指针偏向分度盘的右侧，说明左侧高，应向左调节平衡螺母；但始终未能将天平调平衡，说明游码未移到称量标尺左端的零刻度线上；
标尺的分度值为克，游码在标尺的上对应的质量为克，则烧杯和泉水的总质量为
；
实验评估时，小明认为烧杯中的泉水倒入量筒时有残留，导致测量的体积变小，根据密度公式可知，会使密度测量结果偏大。所以步骤不需要将泉水倒入量筒，直接在烧杯上读出泉水体积即可。但小丽同学认为这样测量不正确，主要原因是烧杯上没有刻度，不能测量液体的体积。
将蜡块轻放入体积为的水中，静止时水面对应的刻度为，
是蜡块排开水的体积，小于其本身的体积；
B.铁块放入水中后总体积为；蜡块和铁块绑好投入水中总体积为，则蜡块的体积，能求出蜡块的体积；
C.取体积为的水，用细针将蜡块完全压入水中后总体积为，则蜡块的体积，能求出蜡块的体积；
D.用天平测出盛满水的矿泉水瓶及蜡块的总质量为，蜡块轻放入矿泉水瓶，拧紧瓶盖，擦干瓶身，测出此时的总质量，根据实验可知，即为蜡烛浸没时排开水的质量，则蜡块的体积等于排开水的体积，，能求出蜡块的体积；
故选：。
左；游码未移到称量标尺左端的零刻度线上；；偏大；烧杯上没有刻度，不能测量液体的体积；。
23.【答案】左 方便测量力臂 不相符
【解析】由图可知，铅笔静止后左端下沉，说明杠杆的重心在细线悬挂处的左侧，若想调节铅笔水平平衡，应将支点向左移动，即细线向左移动；
调节铅笔水平平衡可以消除铅笔重力对实验的影响，在实验测量时还有一个优点，方便测量力臂；
“动力支点到动力作用点的距离阻力支点到阻力作用点的距离”，是在杠杆在水平位置平衡且动力和阻力的方向都是竖直向下的条件下得出的，也就是实验过程中没有改变动力或阻力的方向，这个结论与杠杆平衡条件不相符；
为了进一步完善实验，得到普遍规律，小红尝改变力的大小、改变力的方向、改变力的作用点继续进行探究，故选ABC；
由丁图可知，把折断的铅笔芯放到左端细线下方固定，对于杠杆来说，杠杆两侧的重力不变，但是杠杆左侧的力臂变短，根据杠杆的平衡条件可知，
，杠杆不能在水平位置平衡，杠杆右端下沉，故B正确。
故答案为：左；方便测量力臂；不相符；；。
24.【答案】不会 方向 偏转程度 机械
【解析】导体棒在形磁铁中上下运动，没有切割磁感线，不会产生感应电流，灵敏电流计的指针不会发生偏转。
让导体棒沿水平方向向左运动时，灵敏电流计指针发生偏转；仅让导体棒沿水平方向反向运动时，灵敏电流计指针跟刚才相比发生了反向偏转，此现象表明感应电流的方向与导体运动的方向有关。
电路中感应电流较大时，灵敏电流计的指针偏转角度较大，电路中感应电流较小时，灵敏电流计的指针偏转角度较小，因此在实验中通过观察灵敏电流计指针的偏转程度来判断感应电流的大小。
经过多次实验操作和实验现象的分析可以得出：电路闭合，导体棒做切割磁感线运动时会产生感应电流，其能量转化是机械能转化为电能。
故答案为：不会；
方向；
偏转程度；
机械。
25.【答案】相平； 甲、乙；相等； 深度； 更小
【解析】压强计的橡皮膜没有受到压强时，形管中的液面就是相平的；
甲乙两图中同种液体，深度不同，形管中液面高度差不同，且深度越深，形管液面高度差越大，故可以得到：同种液体，深度越深，压强越大；比较乙图、丙图，液体密度相同，深度相同，探头朝向不同，形管两侧液面的高度差相同，由此得出结论：同种液体内部同一深度，液体向各方向的压强相等；
研究液体压强与密度的关系，要控制液体的深度相同，保持浓盐水中的探头与乙图中探头的深度相同；
根据转换法，压强计是通过形管两侧液面的高度差来反映被测压强大小的，形管中，液体的密度越小，则高度差越大，观察效果更明显，因此应选用密度更小的液体。
故答案为：相平；甲、乙；相等；深度；更小。
26.【解析】由图乙可知，当开关旋至、触点时，只有工作，
此时电路中的电流：；
由图乙可知，开关旋至、触点时，、并联，
此时电路消耗的电功率：；
，当开关旋至、触点时，只有工作，此时电路中的电功率：
，
所以此时为保温状态，则杯垫保温产生的热量：
。
答：当开关旋至、触点时电路中的电流为；
当开关旋至、触点时电路消耗的功率为；
杯垫保温产生的热量为。
27.【解析】；
；
在水底时石柱上表面距水面的深度为：
；
答：石柱浸没在水中受到的浮力是；
石柱未露出水面前，在水中上升铜丝绳拉力所做的功是；
在水底时石柱上表面受到的水的压强是。
