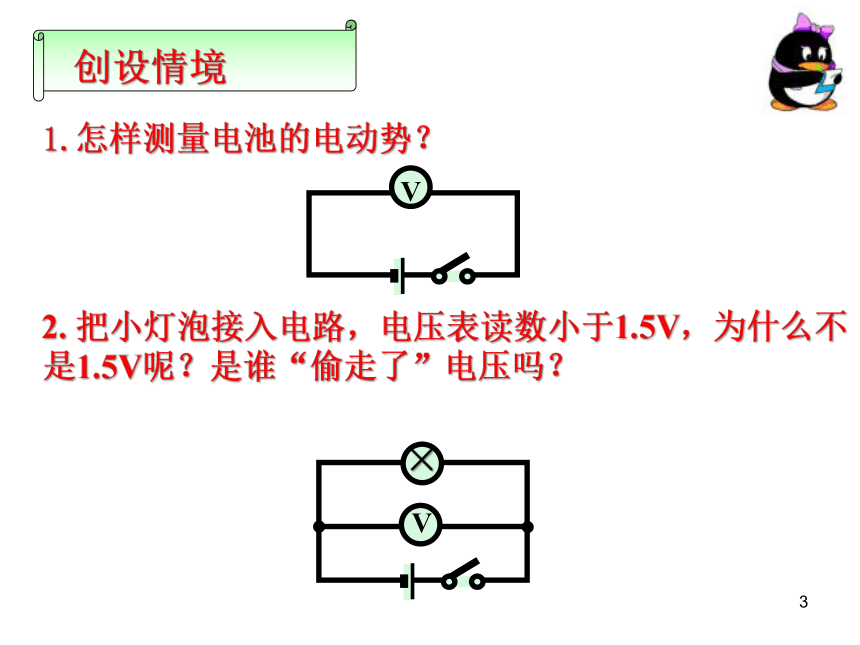

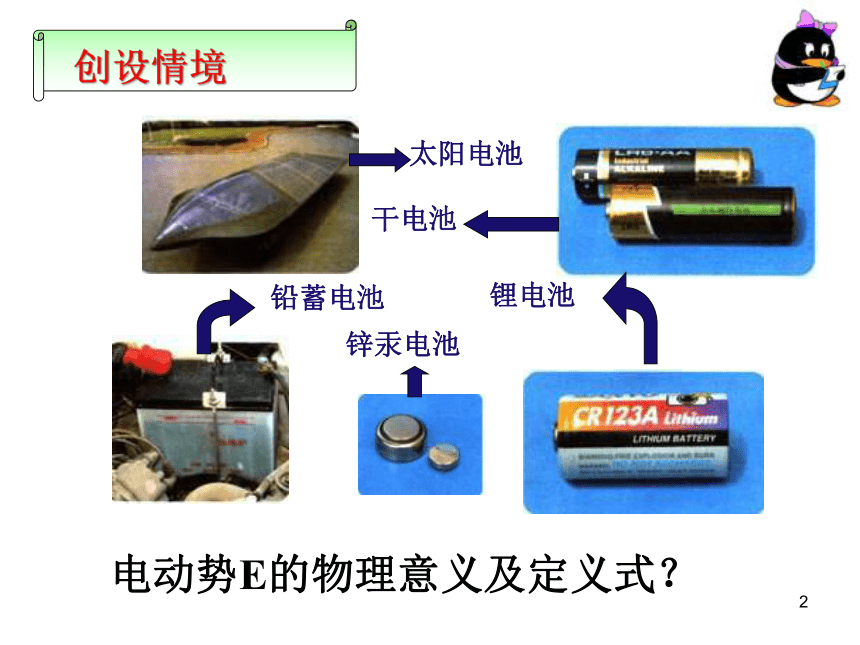

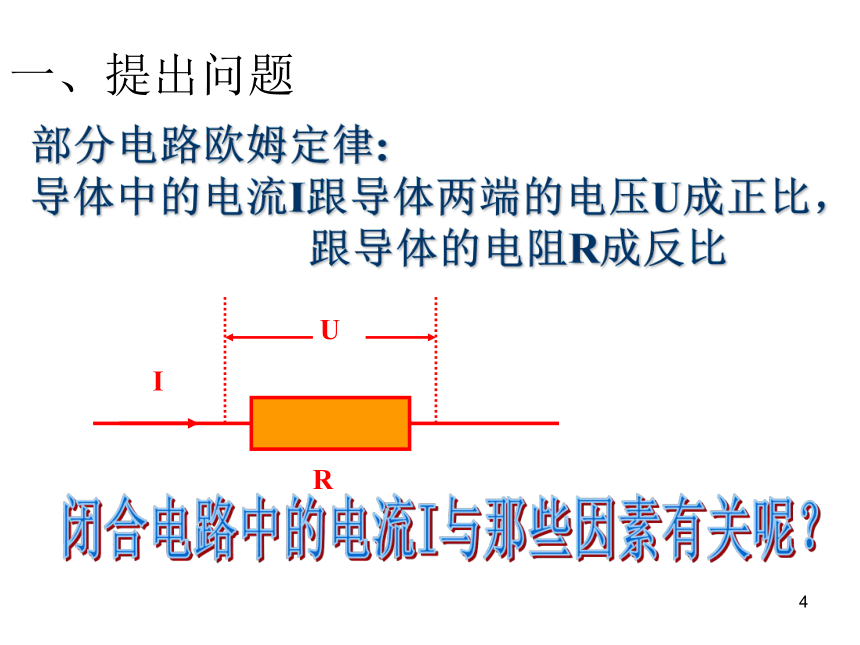

课件34张PPT。12.7 闭合电路欧姆定律 (第1课时)2电动势E的物理意义及定义式？31.怎样测量电池的电动势？2. 把小灯泡接入电路，电压表读数小于1.5V，为什么不是1.5V呢？是谁“偷走了”电压吗？4部分电路欧姆定律:
导体中的电流I跟导体两端的电压U成正比，

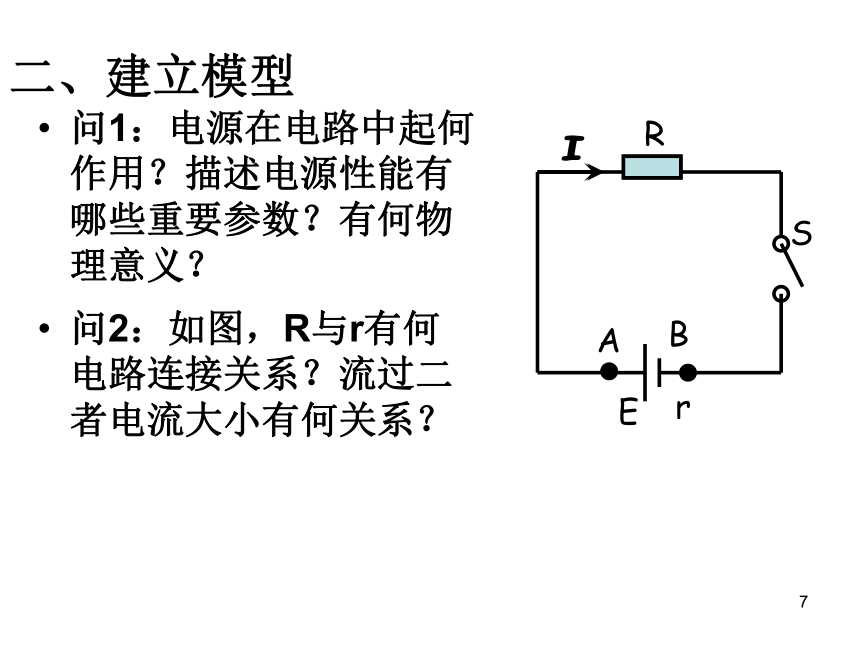

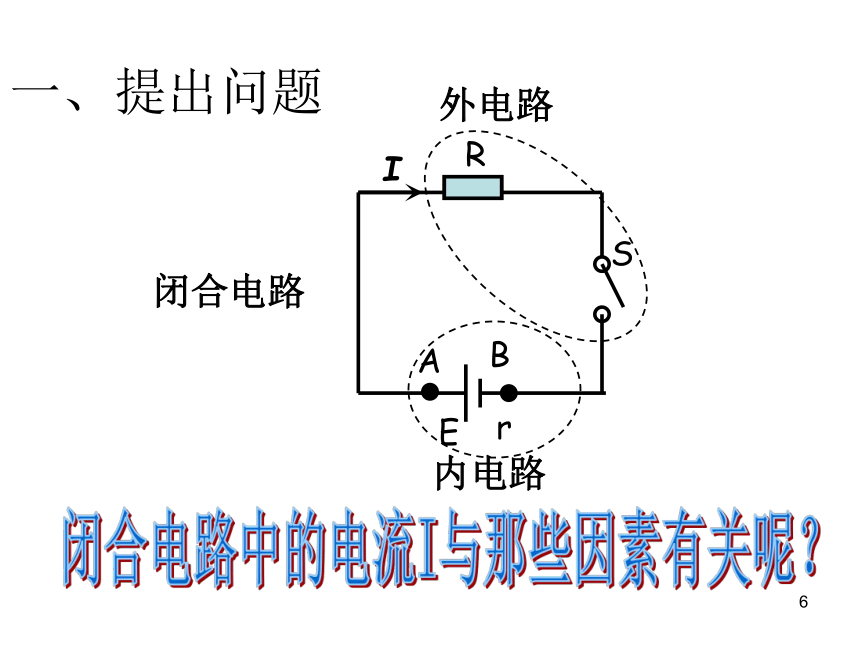

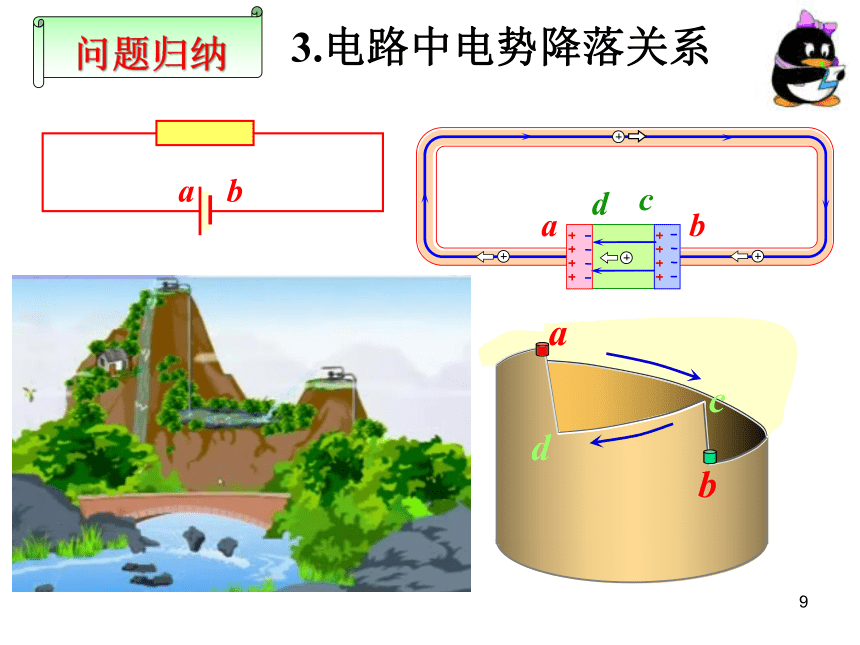

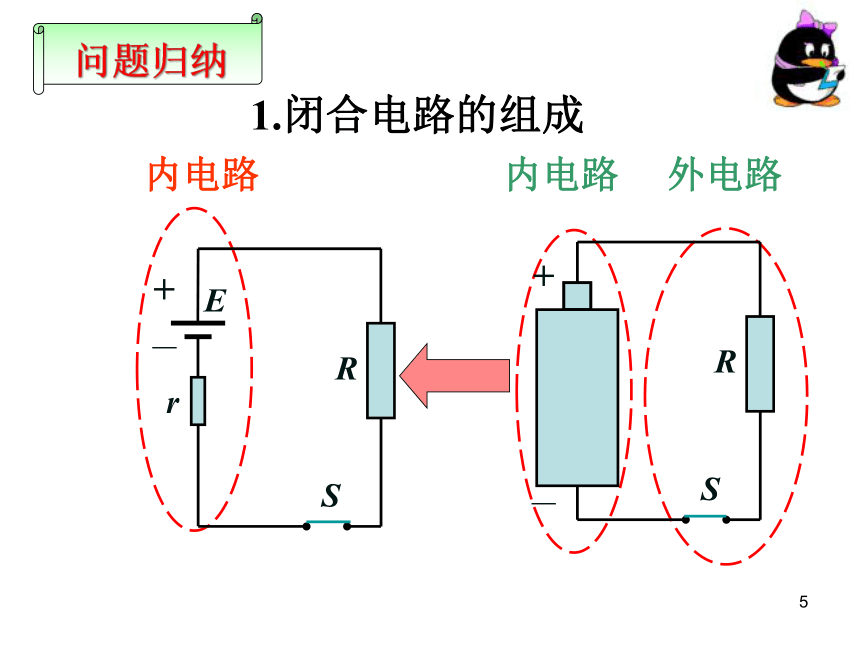

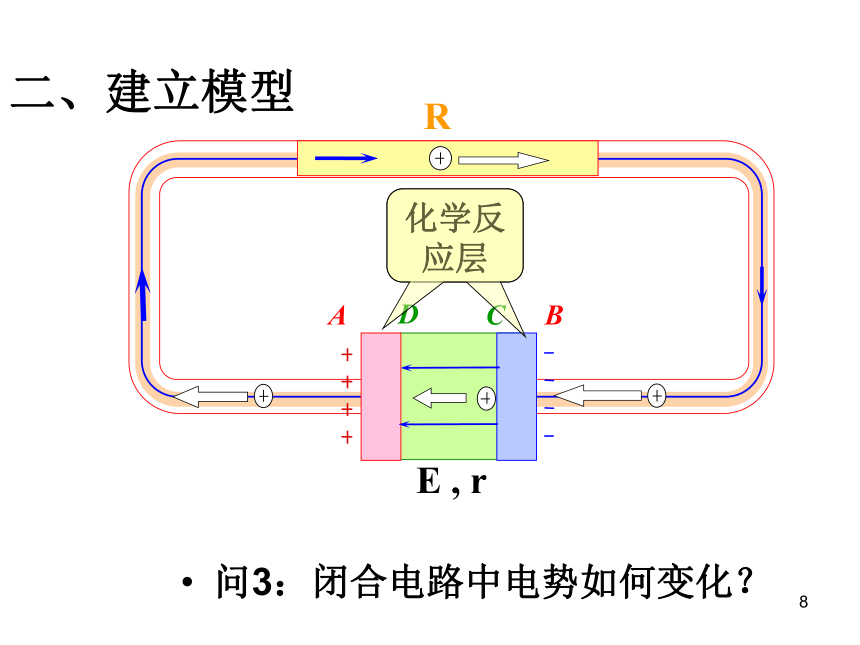

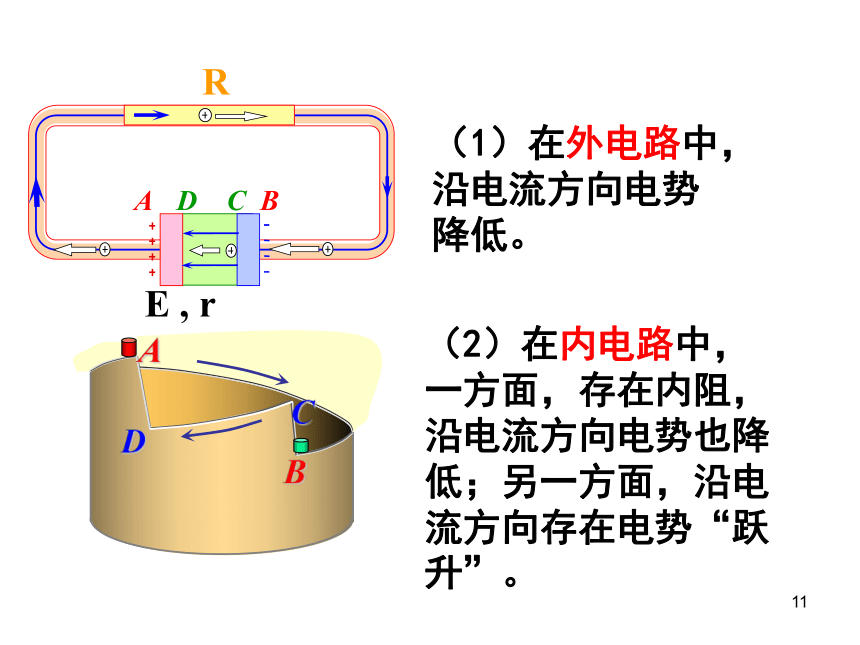

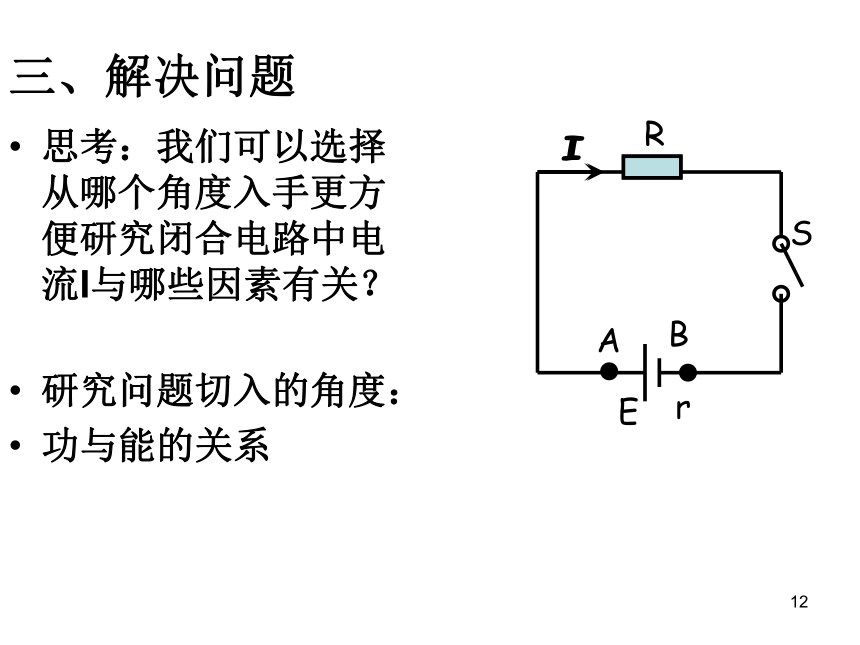

跟导体的电阻R成反比闭合电路中的电流I与那些因素有关呢？一、提出问题51.闭合电路的组成外电路内电路内电路6闭合电路内电路一、提出问题闭合电路中的电流I与那些因素有关呢？7二、建立模型问2：如图，R与r有何电路连接关系？流过二者电流大小有何关系？问1：电源在电路中起何作用？描述电源性能有哪些重要参数？有何物理意义？8问3：闭合电路中电势如何变化？二、建立模型93.电路中电势降落关系1011（1）在外电路中，沿电流方向电势降低。（2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升”。12思考：我们可以选择从哪个角度入手更方便研究闭合电路中电流I与哪些因素有关？三、解决问题研究问题切入的角度：
功与能的关系13情景设置：如图，外电路有一电阻R，电源为一节干电池，内阻为r，电动势为E。三、解决问题思考与讨论：1：闭合开关S后，电路电流为I，则在t时间内，电源内部非静电力做了多少功？能量如何转化？其电势如何变化？14情景设置：如图，外电路有一电阻R，电源为一节干电池，内阻为r，电动势为E。三、解决问题思考与讨论：2：那这些电能又在哪些地方发生了能量转化？15情景设置：如图，外电路有一电阻R，电源为一节干电池，内阻为r，电动势为E。三、解决问题思考与讨论：3：在外电路中，正电荷在恒定电场作用下，从正极向负极移动的方向就是电流的方向，那么t 时间内静电力对其做了多少功？能量如何转化？16情景设置：如图，外电路有一电阻R，电源为一节干电池，内阻为r，电动势为E。三、解决问题思考与讨论：4：若外电路为纯电阻电路，电阻为R,则电流在t时间内做功将全部转化为哪种形式的能量？转化了多少？17情景设置：如图，外电路有一电阻R，电源为一节干电池，内阻为r，电动势为E。三、解决问题思考与讨论：5：是否全部的电能都在外电路发生了能量转化？为什么？18情景设置：如图，外电路有一电阻R，电源为一节干电池，内阻为r，电动势为E。三、解决问题思考与讨论：6：电流在通过内电路时，由于电源有内阻，电荷会与离子发生撞击，受到阻碍作用，所以在此有 电能转化成内能。若在t 时间内在电源内部电流做功产生了多少焦耳热？19&.外电路静电力对电荷做什么功？能量如何转化？静电力做正功，电势能转化为内能。&.内电路静电力对电荷做什么功？能量如何转化？静电力做正功，电势能转化为内能。&.在电池内部的两个反应层内非静电力对电荷做什么功？能量如何转化？非静电力做正功，把化学能转化为电势能。Q外=I2RtQ内=I2rtW=Eq=EIt7.根据能量守恒定律能得出什么结论？W= Q外+Q内20四、总结规律1. W非=EIt=Q外+Q内
2. EIt=I2Rt+I2rt
3. EI=I2R+I2r
4. E=IR+Ir
5. E=U外+U内
6. I=E/(R+r)1、2、3三式反应了闭合电路中的什么规律？
能量守恒根据能量守恒定律，非静电力做的功应该等于内外电路中电能转化为其他形式的能的总和。7. U外=E-Ir21四、总结规律1. W非=EIt=Q外+Q内
2. EIt=I2Rt+I2rt
3. EI=I2R+I2r
4. E=IR+Ir
5. E=U外+U内
6. I=E/(R+r)能量守恒7. U外=E-Ir
4、5、7二式反应了闭合电路中的什么规律？外电路电势降低，内电路电势“升中有降”
电动势等于内外电路电势降落之和22四、总结规律1. W非=EIt=Q外+Q内
2. EIt=I2Rt+I2rt
3. EI=I2R+I2r
4. E=IR+Ir
5. E=U外+U内
6. I=E/(R+r)能量守恒7. U外=E-Ir6式反应了闭合电路中的什么规律？闭合电路欧姆定律：闭合闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
23２、表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比１、对纯电阻电路 闭合电路欧姆定律说明： 2、 是外电路上总的电势降落，习惯上叫路端电压. 3、 是内电路上的电势降落，习惯上叫内电压.1、24例1：在如图所示的电路中，电源的电动势为 1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω， 求电路中的电流和路端电压.解：由闭合电路欧姆定律，电路中的电流为路端电压25二、电路中电势降落关系内电路一、认识闭合电路外电路三、闭合电路中能量的转化1.在电池内部的两个反应层内非静电力克服静电力做功，把化学能转化为电势能；2.在外电阻和内电阻上静电力做功，把电势能转化为内能；Q外=I2RtQ内=I2rtW=Eq=EItW= Q外+Q内3.根据能量守恒定律得③E=IR+Ir②①四、闭合电路欧姆定律明确三种表述和适用条件。26观察:
当外电路电阻增大（或减少）时，电流怎样变化？路端电压如何变化？一、实验演示负载负载二、路端电压跟负载的关系27二、路端电压与负载的关系 外电路两端的电压叫路端电压．１、如图电路：R增大，R减小，路端电压:电流减小，路端电压增大电流增大，路端电压减小.结论：路端电压随着外电阻的增大（减小）而增大（减小）。28二、路端电压与负载的关系 外电路两端的电压叫路端电压．路端电压:２、两个特例：（2）外电路短路时（1）外电路断路时断路时的路端电压等于电源电动势5.结论：当外电路短路时，电路中的电流I=E/r，內电压等于电动势；当外电路短路时，路端电压等于电动势。29ab530为什么晚上7、8点钟的时候家里面的灯看起来很昏暗，而夜深人静时又变亮了呢？你现在能解释刚才的现象了吗？31二、路端电压与负载的关系说一说:
一些同学可能有这样的经验：傍晚用电多的时候，在插上电炉、电热水壶等用电多的电器时，灯光会变暗，拔掉后灯光马上又变亮起来。在一些供电质量不太好的地区更为严重。尝试去解释一下这种现象。32例题: 如图所示, R1=14Ω、R2=9Ω,当开关S 切换到位置1时,电流表的示数为I1=0.2A ;当开关S切换到位置2时,电流表的示数为I2=0.3A. 求:电源的电动势 E 和内阻 r.331、在如图所示电动势为２V的电源跟一个阻值R=9Ω的电阻接成闭合电路,测得电源两端电压为1.8V,求电源的内电阻.r =1Ω三、课堂练习34E=12V
r =2Ω2、如图，R＝0.8Ω当开关S断开时电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V则该电源的电动势和内电阻分别为多少?三、课堂练习
