(共28张PPT)
2025年中考物理二轮复习专题 ★★
 电学类综合应用题
类型1:简单电路类

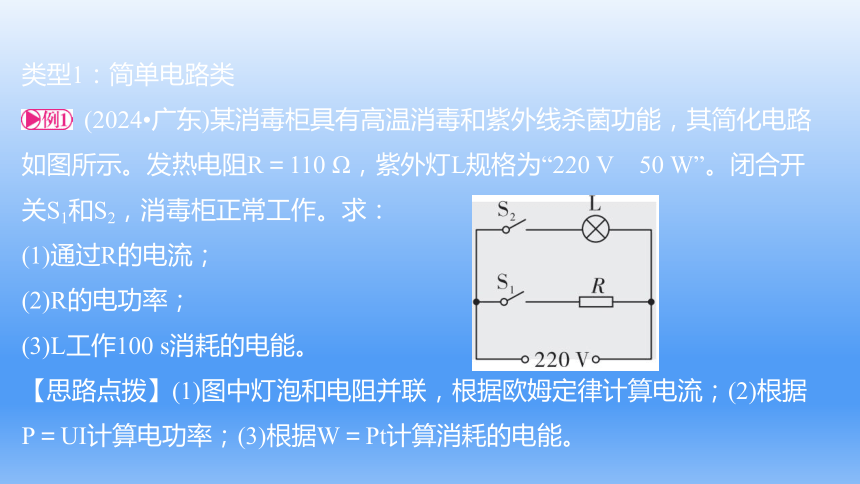

(2024 广东)某消毒柜具有高温消毒和紫外线杀菌功能,其简化电路如图所示。发热电阻R=110 Ω,紫外灯L规格为“220 V 50 W”。闭合开关S1和S2,消毒柜正常工作。求:
(1)通过R的电流;
(2)R的电功率;
(3)L工作100 s消耗的电能。
【思路点拨】(1)图中灯泡和电阻并联,根据欧姆定律计算电流;(2)根据P=UI计算电功率;(3)根据W=Pt计算消耗的电能。

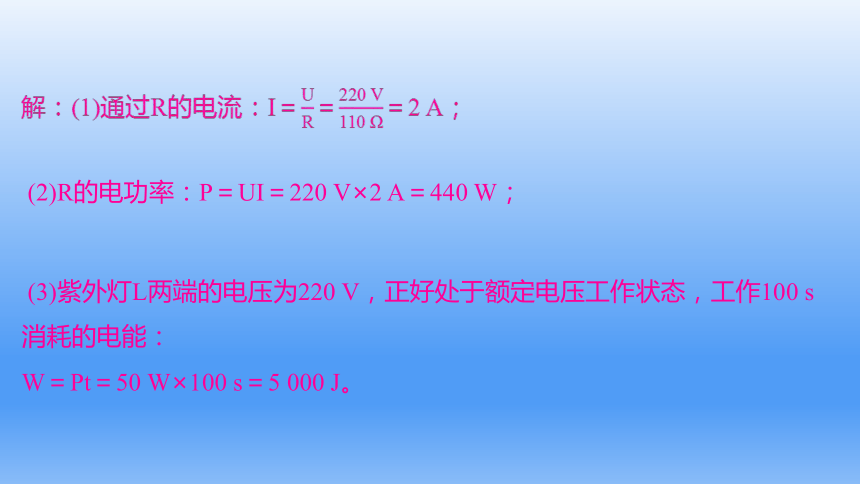

解:(1)通过R的电流:I===2 A;
(2)R的电功率:P=UI=220 V×2 A=440 W;
(3)紫外灯L两端的电压为220 V,正好处于额定电压工作状态,工作100 s消耗的电能:
W=Pt=50 W×100 s=5 000 J。

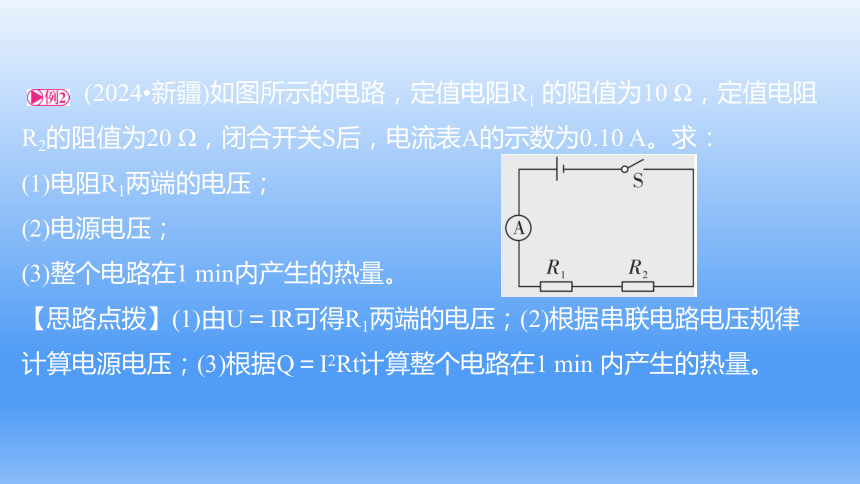

(2024 新疆)如图所示的电路,定值电阻R1 的阻值为10 Ω,定值电阻R2的阻值为20 Ω,闭合开关S后,电流表A的示数为0.10 A。求:
(1)电阻R1两端的电压;
(2)电源电压;
(3)整个电路在1 min内产生的热量。
【思路点拨】(1)由U=IR可得R1两端的电压;(2)根据串联电路电压规律计算电源电压;(3)根据Q=I2Rt计算整个电路在1 min 内产生的热量。

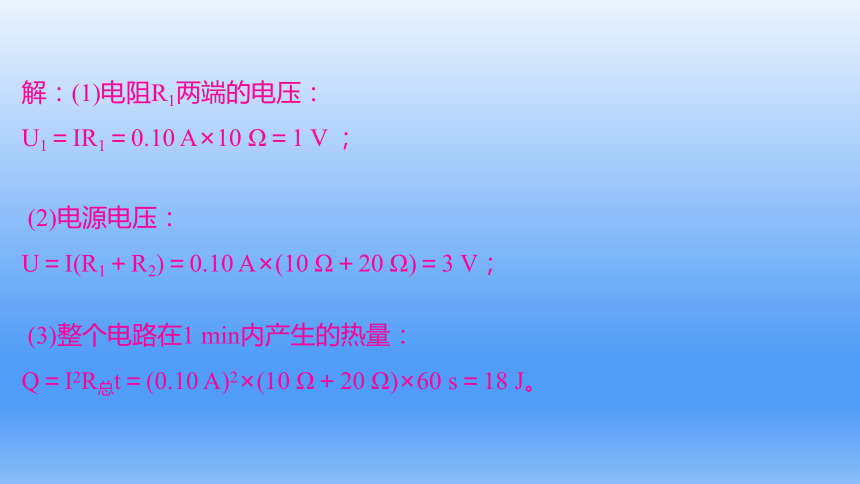

解:(1)电阻R1两端的电压:
U1=IR1=0.10 A×10 Ω=1 V ;
(2)电源电压:
U=I(R1+R2)=0.10 A×(10 Ω+20 Ω)=3 V;
(3)整个电路在1 min内产生的热量:
Q=I2R总t=(0.10 A)2×(10 Ω+20 Ω)×60 s=18 J。
类型2:动态电路类

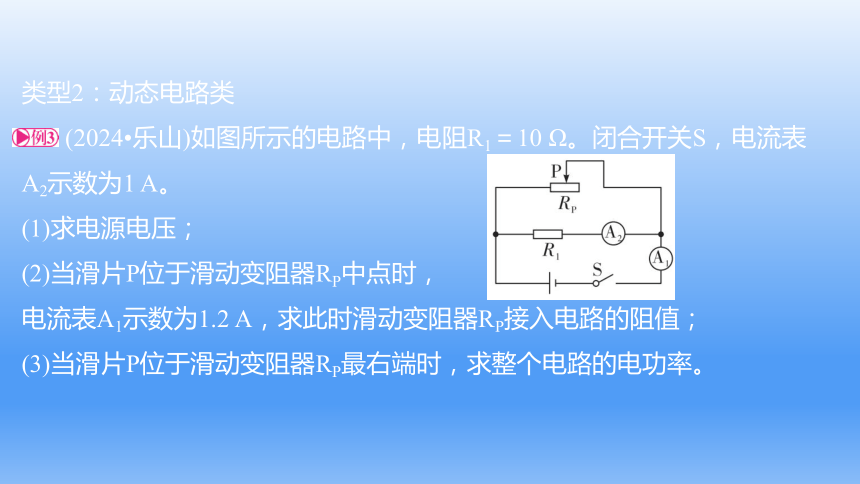

(2024 乐山)如图所示的电路中,电阻R1=10 Ω。闭合开关S,电流表A2示数为1 A。
(1)求电源电压;
(2)当滑片P位于滑动变阻器RP中点时,
电流表A1示数为1.2 A,求此时滑动变阻器RP接入电路的阻值;
(3)当滑片P位于滑动变阻器RP最右端时,求整个电路的电功率。

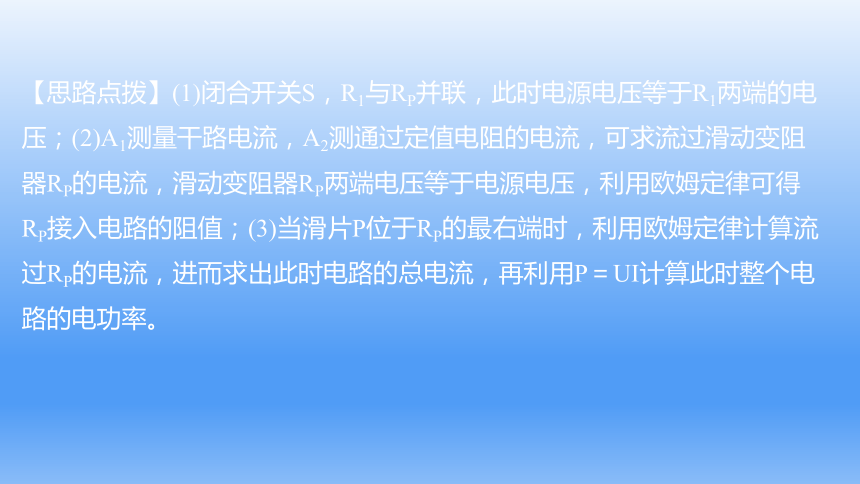

【思路点拨】(1)闭合开关S,R1与RP并联,此时电源电压等于R1两端的电压;(2)A1测量干路电流,A2测通过定值电阻的电流,可求流过滑动变阻器RP的电流,滑动变阻器RP两端电压等于电源电压,利用欧姆定律可得
RP接入电路的阻值;(3)当滑片P位于RP的最右端时,利用欧姆定律计算流过RP的电流,进而求出此时电路的总电流,再利用P=UI计算此时整个电路的电功率。

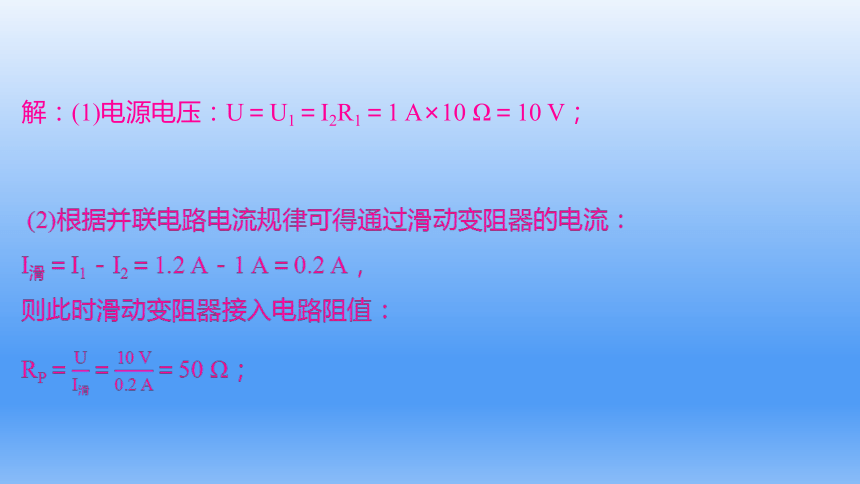

解:(1)电源电压:U=U1=I2R1=1 A×10 Ω=10 V;
(2)根据并联电路电流规律可得通过滑动变阻器的电流:
I滑=I1-I2=1.2 A-1 A=0.2 A,
则此时滑动变阻器接入电路阻值:
RP===50 Ω;

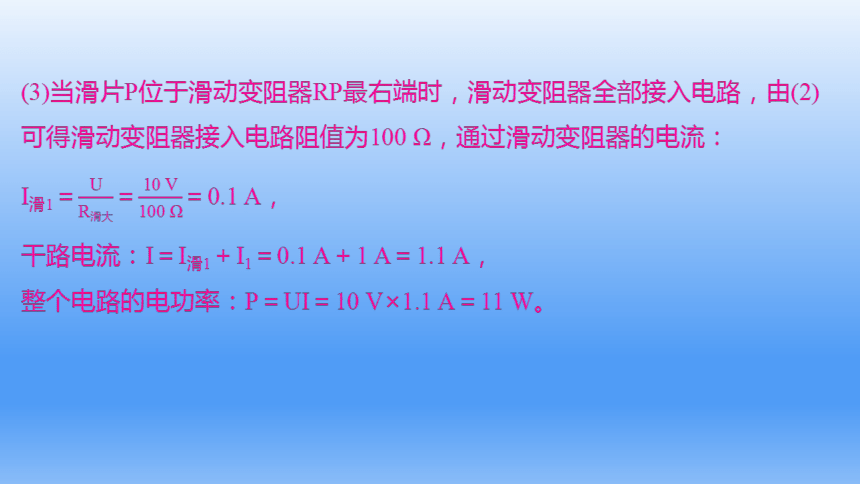

(3)当滑片P位于滑动变阻器RP最右端时,滑动变阻器全部接入电路,由(2)可得滑动变阻器接入电路阻值为100 Ω,通过滑动变阻器的电流:
I滑1===0.1 A,
干路电流:I=I滑1+I1=0.1 A+1 A=1.1 A,
整个电路的电功率:P=UI=10 V×1.1 A=11 W。
(2024 福建)小闽设计的车载可加热果蔬搅拌机工作电路图如图。电热丝R的阻值为4 Ω,电动机标有“12 V 24 W”字样。闭合开关S、S1,电动机正常工作。
(1)求电源电压;
(2)闭合开关S、S1,求电动机1 min内消耗的电能;
(3)闭合开关S、S2,通电100 s,求电热丝R产生的热量。
【思路点拨】(1)闭合开关S、S1时,电路为电动机的简单电路,知道电动机的额定电压,根据电动机正常工作可知电源电压;(2)根据W=Pt求出电动机1 min内消耗的电能;(3)闭合开关S、S2时,电路为电热丝R的简单电路,利用欧姆定律求出通过R的电流,根据Q=I2Rt求出通电100 s电热丝R产生的热量。
解:(1)闭合S、S1时,电路中只有电动机正常工作,电源电压为
U=U额=12 V;
(2)根据W=Pt可知,电动机消耗的电能:
W=Pt1=24 W×60 s=1 440 J;
(3)闭合S、S2,电路中只有电热丝R工作,通过电热丝R的电流:
I===3 A,
电热丝R产生的热量:
Q=I2Rt2=(3 A)2×4 Ω×100 s=3 600 J。
(2024 宜宾)如图甲所示,已知电源电压4.5 V保持不变,电流表量程为0~0.6 A,电压表量程为0~3 V,滑动变阻器R的规格为“50 Ω 2 A”,灯泡L的规格为“4 V 1.2 W”,其电流与电压的关系图象如图乙。
(1)求灯泡正常发光时的电流;
(2)当滑片P滑到某一位置时,电压表的示数为2.5 V,求此时电路的总功率;
(3)在电路安全情况下,调节滑片P,当灯泡的电功率最小时,求灯泡L的阻值;
(4)用一个阻值为30 Ω的定值电阻R1替换灯泡L,调节滑片P,当滑动变阻器的功率为0.15 W时,求滑动变阻器连入电路的阻值。
【思路点拨】(1)由灯泡L的规格,根据P=UI得对应的额定电流;(2)灯泡L和滑动变阻器串联在电路中,电压表测滑动变阻器两端电压,调节滑动变阻器的滑片P,当P移至某一位置时,电压表示数为2.5 V,由串联电路的电压规律知灯泡两端电压,根据图乙利用P=UI计算电功率;(3)当电压表示数最大为3 V时,灯泡L两端电压最小,灯泡L的功率最小,根据串联电路电压特点计算出灯泡L两端最小电压,再结合图乙找到灯泡L对应的电流值,根据R= 计算小灯泡的最小电阻;(4)调节滑片P,当滑动变阻器的功率为0.15 W时,由欧姆定律及P=UI分析计算。
解:(1)由P=UI得,灯泡正常发光时的电流:
IL===0.3 A,
(2)当滑片P滑到某一位置时,电压表的示数为2.5 V,此时灯泡的电压:
U′L=U-UR=4.5 V-2.5 V=2 V,
由图乙得,此时灯泡的电流为0.25 A,串联电路电流处处相等,此时电路的总功率:
P=UI=4.5 V×0.25 A=1.125 W;
(3)当电压表示数最大为3 V时,灯泡的电压最小,电功率最小,此时灯泡的电压:
U″L=U-U′R=4.5 V-3 V=1.5 V,
由图乙得,此时电路中电流为0.2 A,由欧姆定律得,灯泡L的阻值:
RL===7.5 Ω;
(4)用一个阻值为30 Ω的定值电阻R1替换灯泡L,定值电阻R1与R串联,调节滑片P,当滑动变阻器的功率为0.15 W时,由欧姆定律与P=I2R得,此时变阻器的电功率:PR=I2R=( )2R=( )2=0.15 W,
解得R=15 Ω或R=60 Ω(舍去)
则滑动变阻器连入电路阻值为15 Ω。
类型3:极值、范围类
(2024 贵阳花溪区模拟)小强同学用“6 V 0.6 A”小灯泡L、“10 Ω 1 A”滑动变阻器R等材料自制了一盏台灯。如图所示是台灯的电路图,当闭合开关S后,把滑片P移到最左端时,小灯泡正常发光。(忽略灯丝阻值的变化)
(1)求电源电压U;
(2)求小灯泡L的电阻;
(3)开关闭合后,求整个电路的最小电功率。
【思路点拨】(1)闭合开关S后,把滑片P移到最左端时,电路中只有小灯泡,而此时小灯泡正常发光,从而可以判断出电源电压;(2)根据欧姆定律得到小灯泡L的电阻;(3)把滑片P移到最右端时,变阻器连入电路的电阻最大,电路的总电阻最大,根据P= 得到整个电路工作时的最小电功率。
解:(1)闭合开关S后,把滑片P移到最左端时,电路中只有小灯泡,而此时小灯泡正常发光,则电源电压:
U=UL=6 V;
(2)小灯泡L的电阻:RL==10 Ω;
(3)把滑片P移到最右端时,变阻器连入电路的电阻最大,电路的总电阻最大,根据P= 可知电路的总功率最小,则电路最小功率:
P===1.8 W。
(2024 滨州)为研究调光灯的工作原理,某小组设计了如图甲所示的模拟电路进行探究。已知小灯泡L标有“12 V 12 W”字样,电源电压恒定不变。在保证电路安全的情况下,通过调节滑动变阻器,分别记录三个电表的示数,并将电表示数绘制成如图乙所示的关系图象,求:
(1)灯泡L正常发光时的电流;
(2)灯泡L正常发光10 s消耗的电能;
(3)电源电压;
(4)滑动变阻器阻值变化范围。
【思路点拨】由电路图可知,灯泡L和滑动变阻器R串联在电路中,电流表测量电路的电流,电压表V1测量R两端的电压,电压表V2测量灯泡L两端的电压。(1)由P=UI计算灯泡L正常发光时的电流;(2)由W=Pt计算灯泡L正常发光10 s消耗的电能;(3)由串联电路的电压特点计算电源电压;(4)由欧姆定律计算滑动变阻器阻值的变化范围。
解:由图甲可知,灯泡L与滑动变阻器R串联,电压表V1测滑动变阻器R两端电压,电压表V2测灯泡L两端电压,电流表测电路电流。
(1)由P=UI可知,灯泡L正常发光时的电流:
I===1 A;
(2)灯泡L正常发光10 s消耗的电能:
W=Pt=12 W×10 s=120 J;
(3)当电路电流最小为0.3 A,此时灯泡两端的电压为3 V,滑动变阻器两端的电压为15 V,根据串联电路电压的特点可知,电源电压为
U=15 V+3 V=18 V;
(4)当滑动变阻器阻值最大时,R滑大===50 Ω,灯泡L正常发光时的电流为1 A,所以电路中允许通过的最大电流为1 A,由图乙可知,此时滑动变阻器两端的电压为6 V,则滑动变阻器允许接入的最小阻值为R滑小===6 Ω,因此滑动变阻器阻值的变化范围为6~50 Ω。
